МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ федерации

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

14 октября 2019 г.

Москва

О внесении изменений в описание типа на комплексы для измерений габаритных размеров APACHE р8 LFT

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением «AKL-tee GmbH» от26 августа2019 г. № 003 приказываю:

• 1. Внести изменения в описание типа на комплексы для измерений габаритных размеров APACHE р8 LFT, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 75670-19, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы для измерений габаритных размеров APACHE p8 LFT (далее - комплексы) предназначены для измерений габаритных размеров объектов.

Принцип измерений, реализуемый в комплексах, основан на фазовом методе измерений расстояний. При измерениях размеров определяется разность фаз, возникающая в процессе обработки посылаемых и отраженных от объектов контроля модулированных сигналов, излучаемых лазером в инфракрасном диапазоне длин волн. Модулируемое излучение лазера с помощью оптической системы направляется на объект. Отраженное объектом излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели.

Комплексы способны измерять геометрические параметры объектов любой формы, в том числе и неправильной. В этом случае за габаритные размеры объекта принимаются размеры параллелепипеда, в объем которого может быть вписан измеряемый объект.

Основной измерительной частью комплексов являются лазерные сканеры LMS500, которые сканируют поверхность объектов. Сканеры LMS500 (позиция С на рисунке 1) измеряют линейные размеры объектов - длину, ширину и высоту. Данные со сканеров LMS500 передаются на персональный компьютер (далее - ПК), где осуществляется их обработка и отображаются на ЖК-дисплее, вмонтированном в шкаф управления.

После выполнения измерений данные по длине, ширине, высоте, и вычисленному объему объекта выводятся на дисплей. На дисплей также выводится информация о статусе текущей работы комплексов.

Основой конструкции комплексов служит несущая металлическая рама, на которой размещены рельсовые направляющие. Сканеры LMS500 крепятся и жестко фиксируются на специальной балке. Балка со сканерами с помощью электропривода и энкодера перемещается над измеряемым объектом по рельсовым направляющим.

Рама разрабатывается под конкретный проект с различными типоразмерами. Рама может иметь различное конструктивное размещение в зависимости от размеров помещений, в которых монтируются комплексы. В связи с этим габаритные размеры рамы и в целом комплексов зависят от проекта и соответствуют требованиям заказчика. Окраска комплексов может иметь различное цветовое решение.

Системы электропитания, автоматики и управления комплексами, обработки и хранения информации размещаются в шкафу управления. В шкафу управления размещен также индустриальный персональный компьютер KD-AKL-231xx с жидкокристаллическим сенсорным дисплеем, установленном на передней стенке шкафа. В шкафу может размещаться блок Ethernet-коммутатора, поставляемый по отдельному заказу потребителя. Комплексы оснащаются беспроводным устройством считывания штрихкодов. Оно используется для определения номера, идентифицирующего объект измерений или их упаковки. Помимо регистрации идентификационных данных с помощью беспроводного устройства можно запускать процесс измерений.

Общий вид комплексов, а также их некоторых составных частей представлен на рисунках 1 и 2.

(А)

(С)

(В)

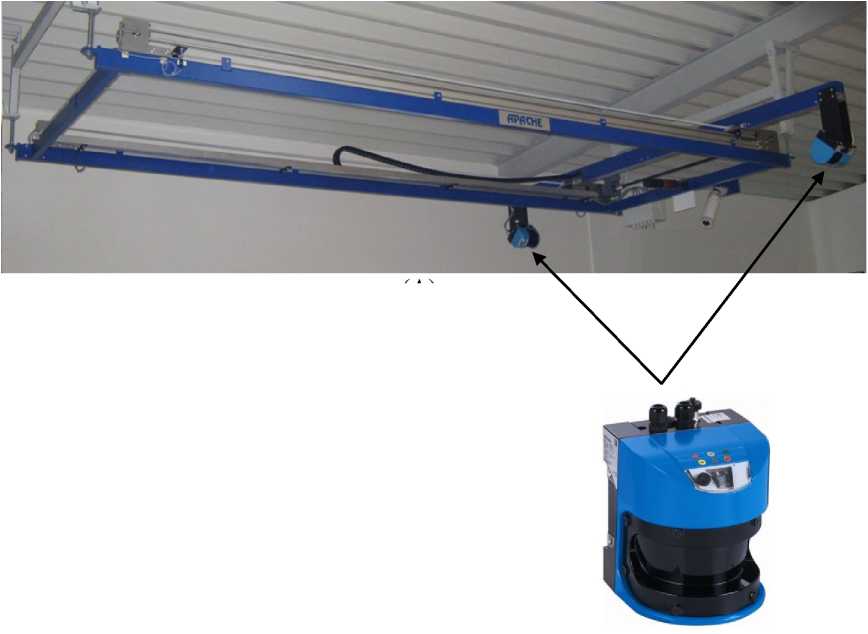

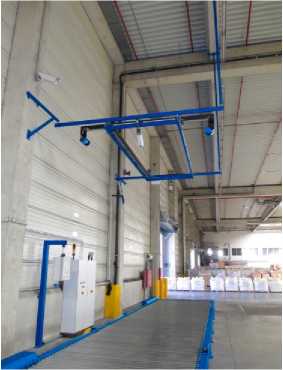

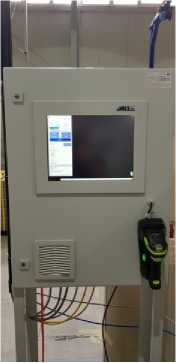

Рисунок 1 - Общий вид комплексов для измерений габаритных размеров APACHE p8 LFT (поз. А), шкафа управления (поз. В) и лазерного сканера LMS500 (поз. С)

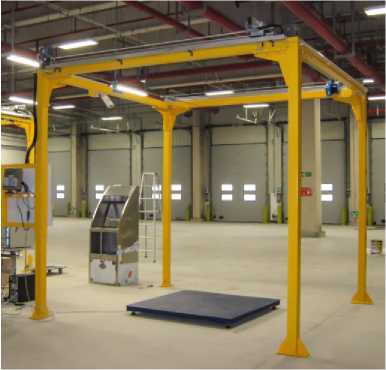

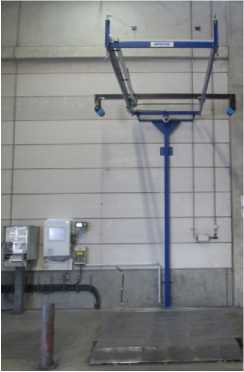

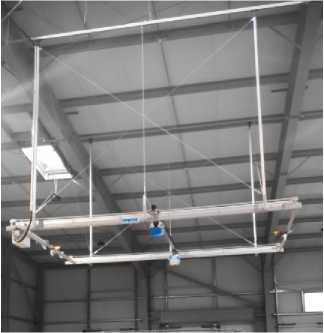

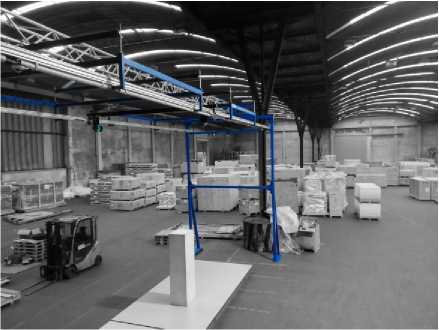

Рисунок 2 - Примеры конструктивного размещения несущей рамы со специальной балкой

и рельсовыми направляющими с электроприводом

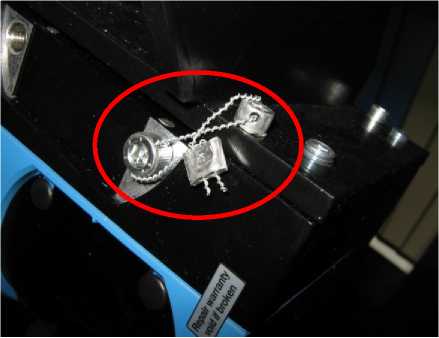

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится пломбирование крепежных винтов посредством установки на проволочном приспособлении металлической пломбы. Место пломбирования показано на рисунках 3-9.

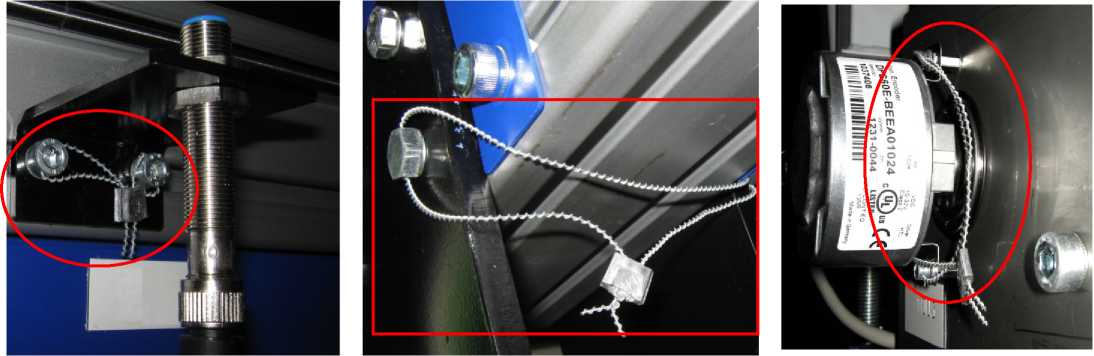

Рисунок 3 - Пломбирование концевых выключателей

перемещения балки

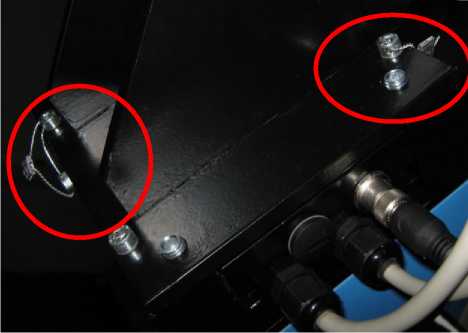

Рисунок 6- Пломбирование сканеров LMS500

Рисунок 7 - Пломбирование сканеров LMS500

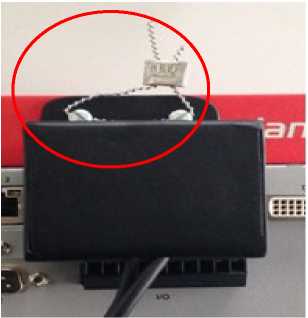

Рисунок 8 - Пломбирование компьютера

KD-AKL-231xx

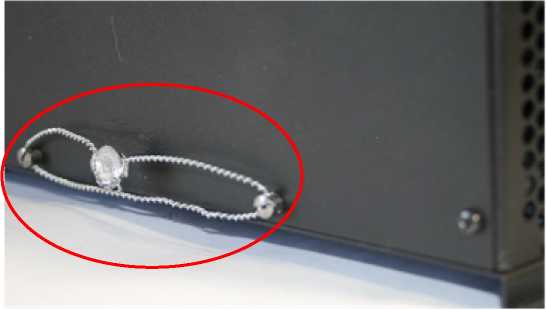

Рисунок 9 - Пломбирование компьютера

KD-AKL-231xx

Для работы с комплексами используется программное обеспечение «apavm800» (далее -ПО), устанавливаемое на персональный компьютер. ПО разработано для комплексов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

ПО защищено от несанкционированного доступа ключом электронной защиты.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП АПМ 20-19 «Комплексы для измерений габаритных размеров APACHE p8 LFT. Методика поверки», утверждённому ООО «Автопрогресс-М» 17.05.2019 г.

Основные средства поверки:

- рулетка измерительная металлическая Fisco (0 - 10000) мм, КТ2 (рег. № 67910-17)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Техническая документация «AKL-tec GmbH», Германия

«AKL-tec GmbH», Германия

Адрес: Boelstrasse 7, 57518 Alsdorf, Germany

Тел.: +49 (0)2741. 93 77-0, факс: +49 (0)2741. 93 77-29

E-mail: info@akl-tec.de

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, корп.1

Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
