МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

19 января 2024 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства

по техническому регулированию

от « 19»

Сведения

об утвержденных типах средств измерений

№ п/ п	Наименование типа	Обозначение типа	Код характера произ- вод- ства	Рег. Номер	Зав. номер(а)	Изготовитель	Правообладатель	Код иден-тифи-кации производства	Методика поверки	Интервал между поверками	Заявитель	Юридическое лицо, проводившее испытания	Дата утверждения акта
1	2	3	4	5	6	7	8	9	10	11	12	13	14
1.	Система измерительная РСУ и ПАЗ установки каталитического риформинга с непрерывной регенерацией катализатора ЛФ-35/21-1000 производства моторных топлив ООО "ЛУКОЙЛ- Нижегород-нефтеорг-синтез" ИС ЛФ-35/21-1000	Обозначение отсутствует	Е	91052-24	ЛФ-35/21-1000- ПМТ-2021	Общество с ограниченной ответственностью "ЛУКОЙЛ-Нижегород-нефтеоргсин-тез" (ООО "ЛУКОЙЛ-Нижегород-нефтеоргсин-тез"), Нижегородская обл., г. Кстово	Общество с ограниченной ответственностью "ЛУКОЙЛ-Нижегород-нефтеоргсин-тез" (ООО "ЛУКОЙЛ-Нижегород-нефтеоргсин-тез"), Нижегородская обл., г. Кстово	ОС	МП 1410/13112292022	1 год	Общество с ограниченной ответственностью "ЛУКОЙЛ-Нижегород-нефтеоргсин-тез" (ООО "ЛУКОЙЛ-Нижегород-нефтеоргсин-тез"), Нижегородская обл., г. Кстово	ООО ЦМ "СТП", г. Казань	14.10.2022

2.

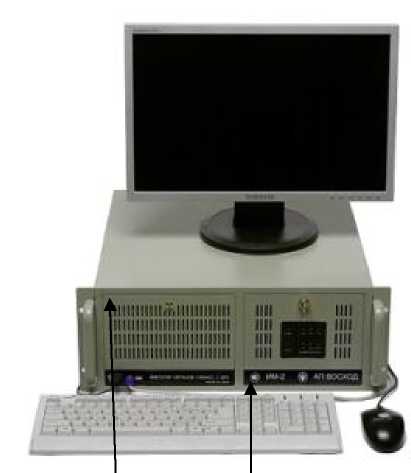

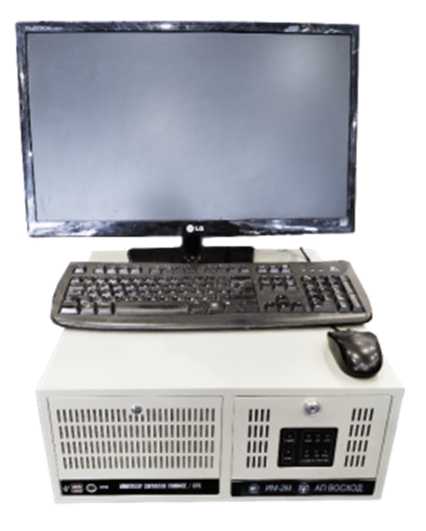

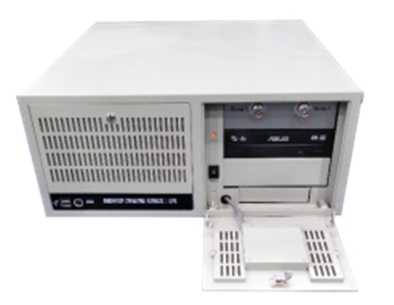

Имитаторы

ИМ-2

С

91053-24

мод. ИМ-2 зав. № 144, мод. ИМ-2М зав. № 007

Акционерное общество "Аэроприбор-Восход" (АО "АП Восход"), г. Москва

Акционерное общество "Аэроприбор-Восход" (АО "АП Восход"), г. Москва

ОС

ФБМИ.464 928.003МП

2 года

Акционерное общество "Аэроприбор-Восход" (АО "АП Восход"), г. Москва

ФГБУ "ГНМЦ" Минобороны России, Московская обл., г. Мытищи

30.09.2022

3.

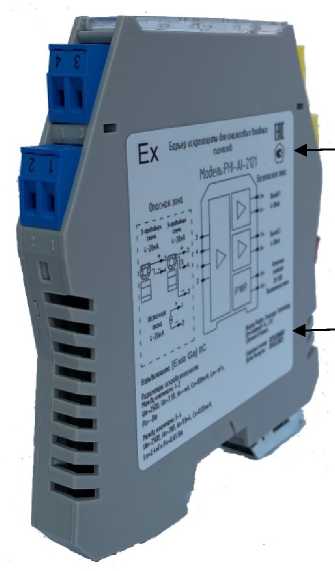

Барьеры ис- крозащиты

PHI

С

91054-24

DCFP030003, DCCP030003, DCFR030001, DPFО030002, DCGN030003, DCCA030003, DCGB030001, DCPA030002, DCFL030002, DCFP030003, DCFC030001, DCFО030002, DCPN030003, DCGA030003, DCGP030001, DCHA030002

Непубличное акционерное общество "СибКом" (АО "СибКом"), г. Уфа; "Beijing Pinghe Chuangye Technology Development Co., Ltd.", Китай

Непубличное акционерное общество "СибКом" (АО "СибКом"), г. Уфа

ОС

МП-214 2023

2 года

Непубличное акционерное общество "СибКом" (АО "СибКом"), г. Уфа

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

04.08.2023

4.

Системы автоматизированные измерительные

ТЕСТ- 1201-02

С

91055-24

2305001

Общество с ограниченной ответственностью Фирма "Ин-формтест" (ООО Фирма "Информ-тест"), г. Москва, г. Зеленоград

Общество с ограниченной ответственностью Фирма "Ин-формтест" (ООО Фирма "Информ-тест"), г. Москва, г. Зеленоград

ОС

ФТКС.4117 13.450МП

1 год

Общество с ограниченной ответственностью Фирма "Ин-формтест" (ООО Фирма "Информ-тест"), г. Москва, г. Зеленоград

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

03.07.2023

5.

Система измерительная массы нефтепродуктов на путях необщего пользования № 49

Обозначение отсутствует

Е

91056-24

ТСП-49-2023

Общество с ограниченной ответственностью "Малленом Системс" (ООО "Малленом Системс"),

Общество с ограниченной ответственностью "ЛУКОЙЛ-Нижегород-нефтеоргсин-тез" (ООО

ОС

МП 1810/13112292023

1 год

Общество с ограниченной ответственностью "Малленом Системс" (ООО "Малленом Системс"),

ООО ЦМ "СТП", г. Казань

18.10.2023

ООО "ЛУ КОЙЛ-Нижегород-нефтеорг-синтез"

Вологодская обл., г. Череповец

"ЛУКОЙЛ-Нижегород-нефтеоргсин-тез"), Нижегородская обл., г. Кстово

Вологодская обл., г. Череповец

6.

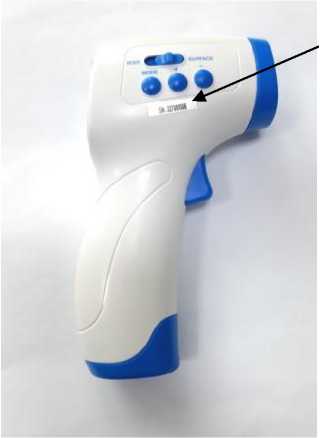

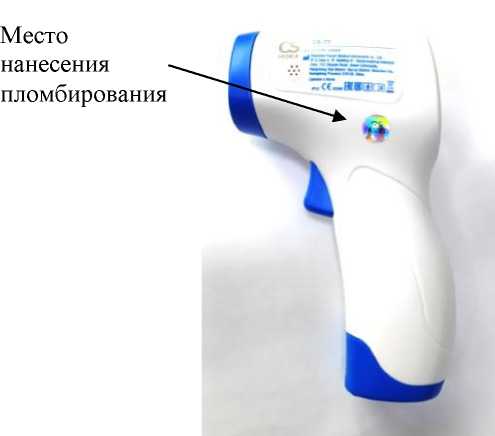

Термометры электронные медицинские инфракрасные

CS Medica CS-77

С

91057-24

227000006, 227000011

Shenzhen Pacom Medical Instruments Co., Ltd., Китай

Shenzhen Pacom Medical Instruments Co., Ltd., Китай

ОС

МИ 35562016

1 год

Общество с ограниченной ответственностью "СиЭс Медика" (ООО "Си-Эс Медика"), г. Москва

ФГБУ "ВНИИО-ФИ", г. Москва

04.07.2023

7.

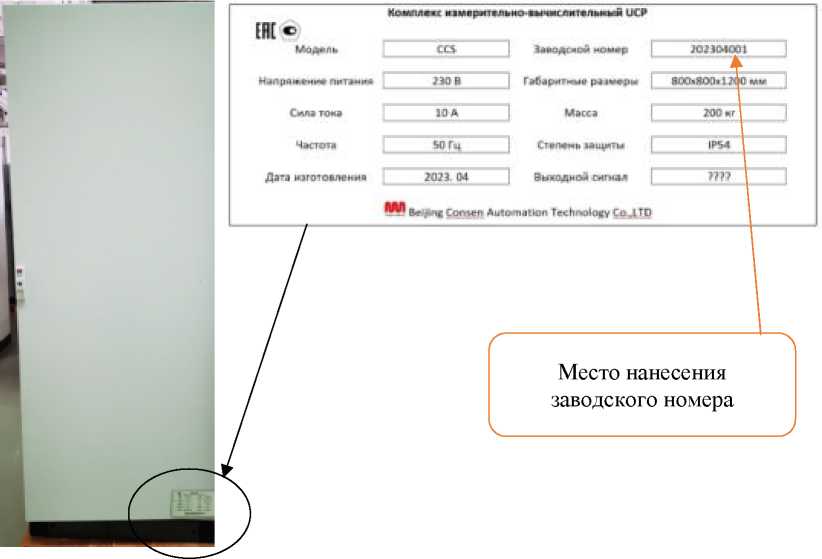

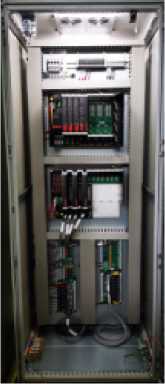

Комплексы измерительно-вычислительные и управляю щие

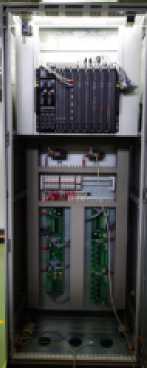

UCP

С

91058-24

202304001

Beijing Consen Automation technology Co.,Ltd., КНР

Beijing Consen Automation technology Co.,Ltd., КНР

ОС

МП 200 2023

4 года

Beijing Consen Automation technology Co.,Ltd., КНР

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

11.10.2023

8.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии филиала АО "ТГК-16" -"Казанская ТЭЦ-3" (четвертая очередь)

Обозначение отсутствует

Е

91059-24

1

Филиал акционерного общества "ТГК-16" -"Казанская ТЭЦ-3" (Филиал АО "ТГК-16" - "Казанская ТЭЦ-3"), г. Казань

Филиал акционерного общества "ТГК-16" -"Казанская ТЭЦ-3" (Филиал АО "ТГК-16" - "Казанская ТЭЦ-3"), г. Казань

ОС

МП- 476.310556 -2023

4 года

Филиал акционерного общества "ТГК-16" -"Казанская ТЭЦ-3" (Филиал АО "ТГК-16" - "Казанская ТЭЦ-3"), г. Казань

ЗападноСибирский филиал ФГУП "ВНИИФТРИ", г. Новосибирск

18.07.2023

9.

Система ав-томатизиро-ванная ин-формацион-

Обозначение отсутствует

Е

91060-24

249

Общество с ограниченной ответственностью

Общество с ограниченной ответственностью

ОС

МП- 312601 0095.23

4 года

Общество с ограниченной ответственностью

ООО ИИГ "КАРНЕОЛ", Челябинская обл., г. Магнитогорск

25.08.2023

но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Новгородской области

"РУСЭНЕР ГОСБЫТ" (ООО "РУС- ЭНЕРГО СБЫТ"), г. Москва

"РУСЭНЕР ГОСБЫТ" (ООО "РУС-ЭНЕРГО СБЫТ"), г. Москва

"РУСЭНЕР ГОСБЫТ" (ООО "РУС-ЭНЕРГО СБЫТ"), г. Москва

10.

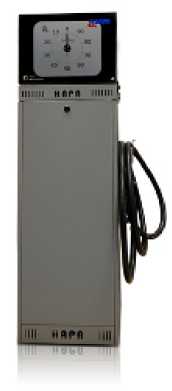

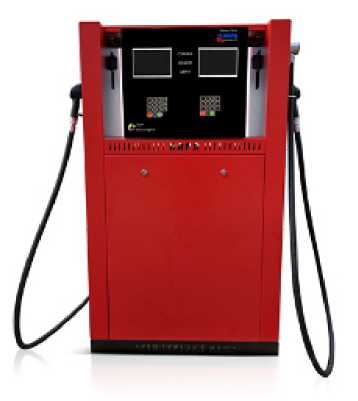

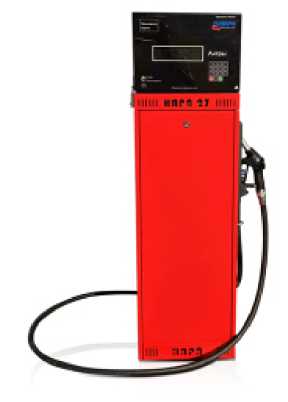

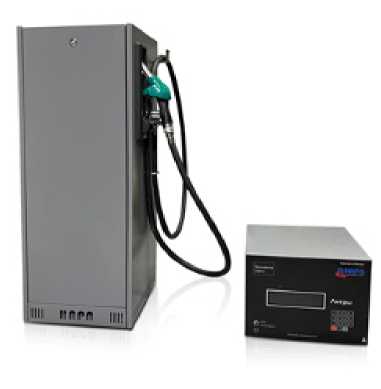

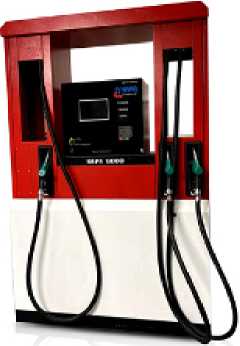

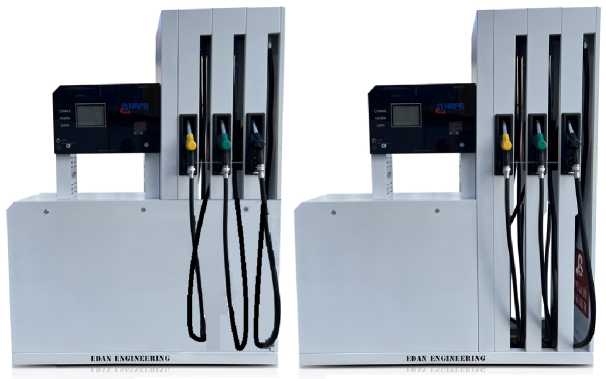

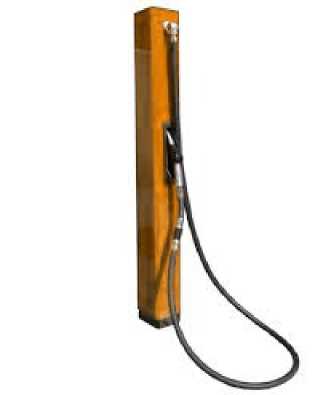

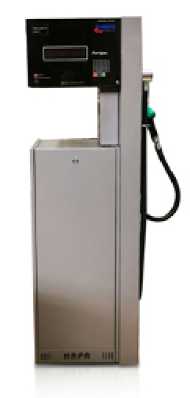

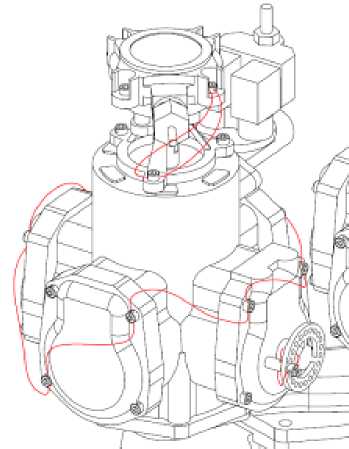

Колонки топливораздаточные

НАРА

С

91061-24

НАРА 27 зав. №220801000014; НАРА 5236 зав. №220801000018; НАРА 7224 зав. №220801000020; НАРА 7122 зав. №220801000021;, НАРА 5236 зав. №№220801000022, 220801000023, 220801000024;, НАРА 7111 зав. №№220801000025, 220801000029; НА РА 7212 зав. №№220801000026; НАРА 7212 зав. №№ 220801000027, 220801000028; НАРА 27-11 зав. № 220801200007; НАРА 7111-3 зав. №№ 220801300001, 220801300002; НА-

Общество с ограниченной ответственностью "ЭДАН ИНЖИНИРИНГ" (ООО "ЭДАН ИНЖИНИРИНГ"), г. Москва

Общество с ограниченной ответственностью "ЭДАН ИНЖИНИРИНГ" (ООО "ЭДАН ИНЖИНИРИНГ"), г. Москва

ОС

МП 208019-2023; МИ 18642020 для топливной части колонки

1 год

Общество с ограниченной ответственностью "ЭДАН ИНЖИНИРИНГ" (ООО "ЭДАН ИНЖИНИРИНГ"), г. Москва

ФГБУ "ВНИИМС", г. Москва

07.11.2023

РА 28-13 зав. №№ 220801300010, 220801300011, 220801000031

11.

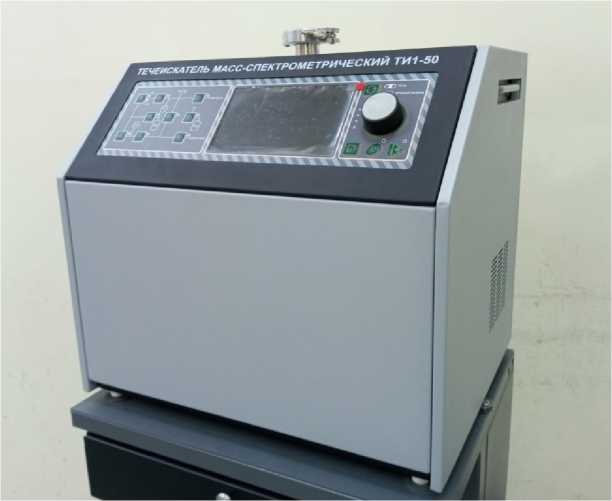

Течеискате-ли масс-спектрометрические гелиевые

ТИ1-50

С

91062-24

1020

Общество с ограниченной ответственностью "НПО "ИЗМЕ РИТЕЛЬ" (ООО "НПО "ИЗМЕРИТЕЛЬ"), г. Москва

Общество с ограниченной ответственностью "НПО "ИЗМЕ РИТЕЛЬ" (ООО "НПО "ИЗМЕРИТЕЛЬ"), г. Москва

ОС

МП 2310095-2023

1 год

Общество с ограниченной ответственностью "НПО "ИЗМЕ РИТЕЛЬ" (ООО "НПО "ИЗМЕРИТЕЛЬ"), г. Москва

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт- Петербург

20.11.2023

12.

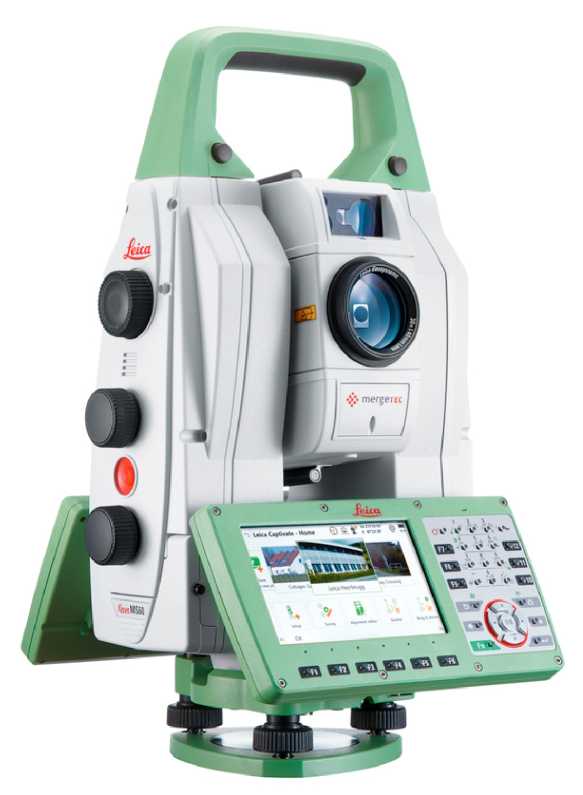

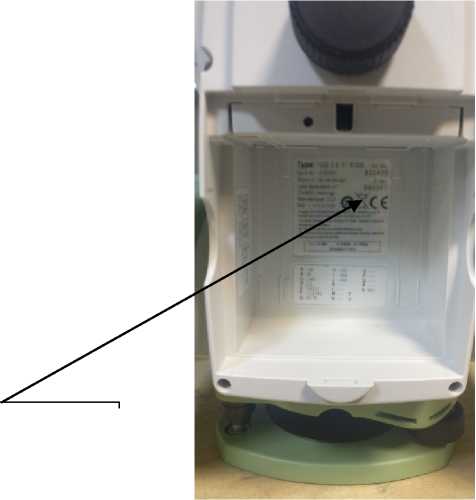

Тахеометр электронный

Leica TS60 I

Е

91063-24

886942

"Leica Geosystems AG", Швейцария

"Leica Geosystems AG", Швейцария

ОС

МП 651 23-037

1 год

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, ЯмалоНенецком автономном округе" (ФБУ "Тюменский ЦСМ"), г. Тюмень

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, рп. Менделеево

18.09.2023

13.

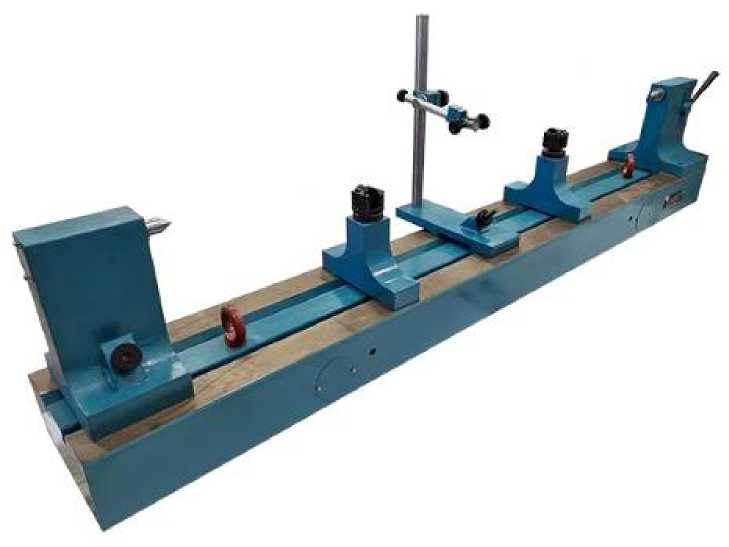

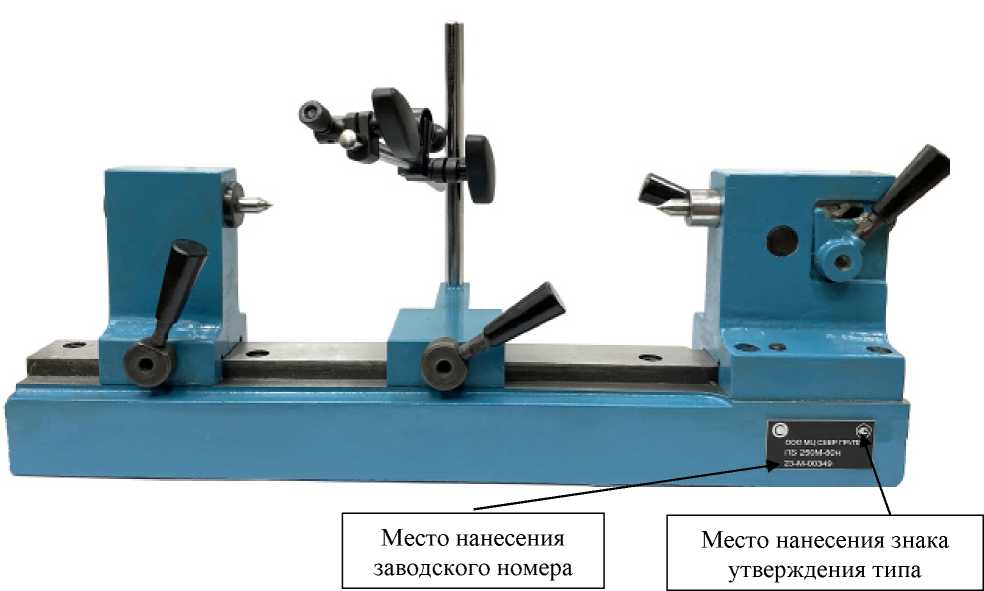

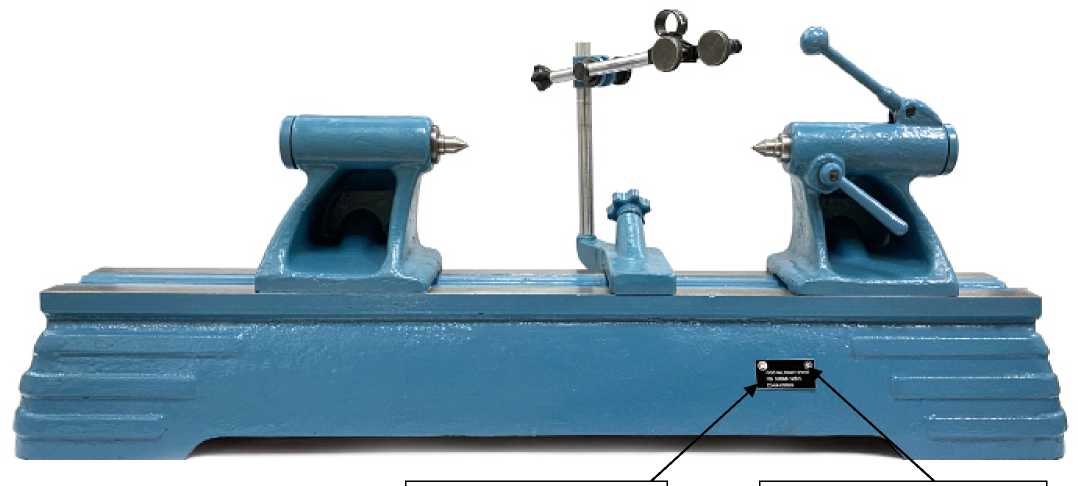

Приборы для измерений изделий на

Обозначение отсут-

С

91064-24

23-М-00458, 23-М- 00654, 23-С-00359

Общество с ограниченной ответ-

Общество с ограниченной ответ-

ОС

МП СГ-17-2023

1 год

Общество с ограниченной ответ-

ООО "МЦ Севр групп", г. Москва

29.11.2023

биение в центрах ПБ

ствует

ственностью "Метрологический Центр Севр групп" (ООО "МЦ Севр групп"), г. Москва

ственностью "Метрологический Центр Севр групп" (ООО "МЦ Севр групп"), г. Москва

ственностью "Метрологический Центр Севр групп" (ООО "МЦ Севр групп"), г. Москва

14.

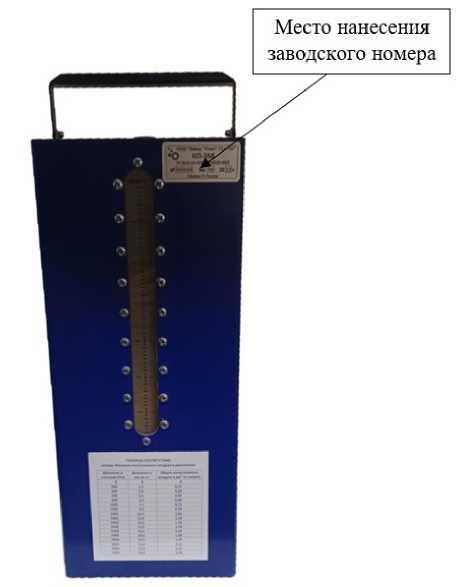

Приборы

КП-3М

С

91065-24

00044,00045

Общество

Общество

ОС

МП-

1 год

Общество

ООО

27.11.2023

с ограничен-

с ограничен-

706/09-

с ограничен-

"ПРОММАШ

ной ответ-

ной ответ-

2023

ной ответ-

ТЕСТ", Москов-

ственностью

ственностью

ственностью

ская обл., г. Чехов

"Завод "Озон"

"Завод "Озон"

"Завод "Озон"

горноспаса-

горноспаса-

горноспаса-

тельного и

тельного и

тельного и

противопо-

противопо-

противопо-

жарного обо-

жарного обо-

жарного обо-

рудования"

рудования"

рудования"

(ООО "Завод

(ООО "Завод

(ООО "Завод

"Озон" ГС и

"Озон" ГС и

"Озон" ГС и

ПО"), Москов-

ПО"), Москов-

ПО"), Москов-

ская обл.,

ская обл.,

ская обл.,

г. Орехово-

г. Орехово-

г. Орехово-

Зуево

Зуево

Зуево

15.

Система из-

Обозна-

Е

91066-24

18077

Общество

Общество

ОС

НА.ГНМЦ.

1 год

Общество

АО "Нефтеавто-

13.11.2023

мерений ко-

чение

с ограничен-

с ограничен-

0769-23

с ограничен-

матика", г. Казань

личества и

отсут-

ной ответ-

ной ответ-

МП

ной ответ-

параметров

ствует

ственностью

ственностью

ственностью

нефти сырой

"Метрология и

"Башнефть-

"Метрология и

(СИКНС)

Автоматиза-

Добыча" (ООО

Автоматиза-

НГСП "Зна-

ция" (ООО

"Башнефть-

ция" (ООО

менка"

"Метрология и

Добыча"),

"Метрология и

Автоматиза-

г. Уфа

Автоматиза-

ция"),

ция"),

г. Самара

г. Самара

16.

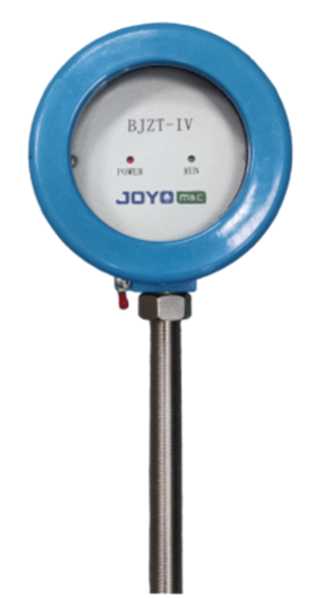

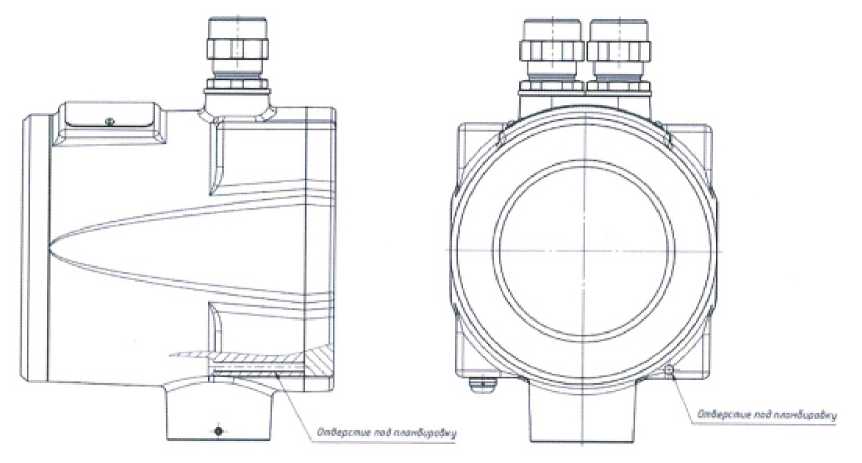

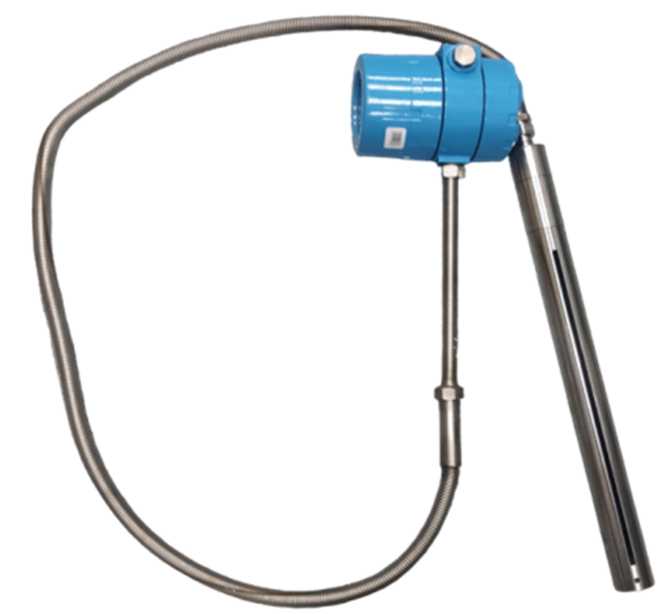

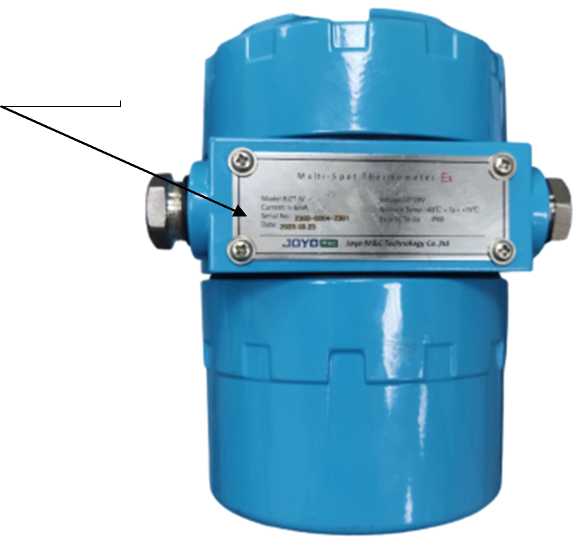

Термометры

BJZT-IV

С

91067-24

2303-0003-2301,

JOYO M&C

JOYO M&C

ОС

МП 207-

2 года

JOYO M&C

ФГБУ

27.10.2023

многоточеч-

2303-0004-2301

Technology

Technology

050-2023

Technology

"ВНИИМС",

ные

Co., Ltd, Китай

Co., Ltd, Китай

Co., Ltd, Китай

г. Москва

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 140

Лист № 1 Регистрационный № 91052-24 Всего листов 25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная РСУ и ПАЗ установки каталитического риформинга с непрерывной регенерацией катализатора ЛФ-35/21-1000 производства моторных топлив ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез» ИС ЛФ-35/21-1000

Назначение средства измерений

Система измерительная РСУ и ПАЗ установки каталитического риформинга с непрерывной регенерацией катализатора ЛФ-35/21-1000 производства моторных топлив ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез» ИС ЛФ-35/21-1000 (далее - ИС) предназначена для измерений параметров технологического процесса (давления, перепада давления, температуры, уровня, объемного расхода, массового расхода, концентрации, довзрывных концентраций горючих газов, силы тока, напряжения, электрического сопротивления), формирования сигналов управления и регулирования.

Описание средства измерений

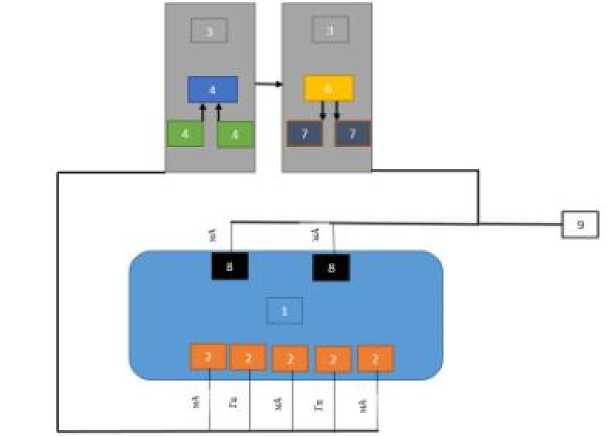

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи контроллеров AFV30 и модулей ввода/вывода комплекса измерительновычислительного CENTUM модели VP (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 21532-14) (далее - CENTUM VP), контроллеров SCS и модулей аналогового ввода комплекса измерительно-вычислительного управляющего противоаварийной защиты и технологической безопасности ProSafe-RS (регистрационный номер 65275-16) (далее - ProSafe-RS), контроллеров ControlLogix модулей ввода/вывода комплекса измерительно-вычислительного и управляющего на базе платформы Logix D (регистрационный номер 64136-16) (далее - Logix D), контроллеров противоаварийной защиты Safety Manager и модулей ввода FC-SAI-1620m системы измерительно-управляющей ExperionPKS (регистрационный номер 67039-17) (далее -ExperionPKS), устройств распределенного ввода-вывода SIMATIC ET200 (регистрационный номер 66213-16) (далее - ET200) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных и промежуточных измерительных преобразователей (далее - ИП).

ИС осуществляет измерение параметров технологического процесса следующим образом:

• - первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые сигналы силы постоянного тока от 4 до 20 мА, сигналы термопреобразователей сопротивления и термопар;

• - аналоговые сигналы силы постоянного тока от 4 до 20 мА от первичных ИП поступают на входы преобразователей измерительных MACX (регистрационный номер 6865317) модификаций MACX MCR-EX-SL-RPSSI-I, MACX MCR-SL-RPSSI-2I (далее - MACX MCR-EX-SL-RPSSI-I и MACX MCR-SL-RPSSI-2I соответственно) или барьеров энергетических искрозащиты КОРУНД-Мххх (регистрационный номер 57154-14) модели КОРУНД-М4 (далее -

КОРУНД-М4) и далее на входы модулей ввода/вывода AAI143 CENTUM VP (далее - AAI143), SAI143 ProSafe -RS (далее -     SAI143),     1756-IF8 Logix D

(далее - 1756-IF8), FC-SAI-1620m ExperionPKS (далее - FC-SAI-1620m), 6ES7 331-7KF02-0AB0 ET200 (далее - 6ES7 331-7KF02-0AB0) или 6ES7 331-7NF10-0AB0 ET 200 (далее - 6ES7 331-7NF10-0AB0) (часть сигналов поступает на модули ввода аналоговых сигналов без барьеров искрозащиты (преобразователей измерительных));

- сигналы термопреобразователей сопротивления и термопар от первичных ИП поступают на входы преобразователей измерительных MACX модификаций MACX MCR-EX-T-UI-UP (далее - MCR-EX-T-UI-UP), MACX MCR-T-UI-UP (далее - MACX MCR-T-UI-UP) и далее на входы AAI143, SAI143 или 6ES7 331-7PF00-0AB0 ET 200 (далее - 6ES7 331-7PF00-0AB0) (часть сигналов поступает на модули ввода аналоговых сигналов без барьеров искрозащиты (преобразователей измерительных)).

Цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных ИС.

Для выдачи управляющих воздействий используются модули аналогового вывода AAI543 CENTUM VP (далее - AAI543), 1756-OF8 Logix D (далее - 1756-OF8) и 6ES7 332-5HD01-0AB0 ET200 (далее - 6ES7 332-5HD01-0AB0).

ИС включает в себя также резервные ИК.

Состав средств измерений, применяемых в качестве первичных ИП ИК, указан в таблице 1.

Таблица 1 - Средства измерений, применяемые в качестве первичных ИП ИК

Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
1	2	3
ИК давления	Преобразователи давления измерительные EJX модели EJX 530 (далее - EJX 530)	28456-04
	Преобразователи давления измерительные EJX модели EJX 530 (далее - ПДИ EJX 530)	28456-09
	Преобразователи (датчики) давления измерительные EJ* модификации EJX (серии А) модели 310 (далее -EJX 310A)	59868-15
	Преобразователи (датчики) давления измерительные EJ* модификации EJX (серии А) модели 430 (далее -EJX 430A)	59868-15
	Преобразователи (датчики) давления измерительные EJ* модификации EJX (серии А) модели 530 (далее -EJX 530A)	59868-15
	Преобразователи давления измерительные EJA модели EJA 430 (далее - EJA 430)	14495-09
ИК перепада давления	Преобразователи (датчики) давления измерительные EJ* модификации EJX (серии А) модели 110 (далее -EJX 110A)	59868-15

Продолжение таблицы 1

1	2	3
ИК перепада давления	Преобразователи (датчики) давления измерительные EJ* модификации EJX (серии А) модели 120 (далее -EJX 120A)	59868-15
ИК температуры	Преобразователи термоэлектрические кабельные КТХА (далее - ПТК КТХА)	13757-04
	Термометры сопротивления из платины и меди ТС модификации ТС-1388 (далее - ТСП ТС-1388)	18131-09
	Преобразователи термоэлектрические кабельные КТХА (далее - КТХА)	36765-09
	Преобразователи термоэлектрические кабельные КТХК (далее - КТХК)	36765-09
	Датчики температуры КТХА (далее - ДТ КТХА)	57177-14
	Термопреобразователь сопротивления из платины и меди ТС и его чувствительные элементы ЧЭ модификации ТС-1187 (далее - ТС-1187)	58808-14
	Термопреобразователь сопротивления из платины и меди ТС и его чувствительные элементы ЧЭ модификации ТС-1388 (далее - ТС-1388)	58808-14
	Термопреобразователь сопротивления из платины и меди ТС-1388/1М, ТС-1388/1-1М, ТС-1388/2-1М, ТС-1388/2- 3М, ТС-1388/13М (далее - ТС ТС-1388)	61352-15
ИК уровня	Уровнемеры буйковые типа 12300 (далее - УБ 12300)	19774-05
	Датчики уровня буйковые цифровые ЦДУ-01 (далее -ЦДУ-01)	21285-04
	Датчики уровня буйковые цифровые ЦДУ-01 (далее -Датчик ЦДУ-01)	21285-10
	Уровнемеры контактные микроволновые VEGAFLEX 6* модификации VEGAFLEX 66 (далее - VEGAFLEX 66)	27284-04
	Уровнемеры контактные микроволновые VEGAFLEX 6* модификации VEGAFLEX 61 (далее - Уровнемер VEGAFLEX 61)	27284-09
	Уровнемеры контактные микроволновые VEGAFLEX 6* модификации VEGAFLEX 66 (далее - Уровнемер VEGAFLEX 66)	27284-09
	Датчики уровня буйковые цифровые ЦДУ-01 серии 12400 (далее - ЦДУ-01/12400)	47982-11
	Уровнемеры буйковые серии 249-2390 (далее - 249-2390)	14164-99
ИК объемного расхода	Расходомер UFM 3030 исполнения UFM 3030F (далее -UFM 3030F)	32562-06
	Ротаметры Н 250 (далее - H 250)	19712-02
	Ротаметры Н 250 (далее - Ротаметр H 250)	48092-11

Продолжение таблицы 1

1	2	3
ИК массового расхода	Счетчики-расходомеры   массовые   Micro   Motion (модификации CMF) (далее - CMF)	45115-10
	Счетчики-расходомеры массовые Micro Motion модели DS (далее - DS)	45115-16
	Расходомеры-счетчики     массовые     кориолисовые ROTAMASS модели RC (далее - RC)	75394-19
ИК довзрывных концентраций горючих газов	Датчики термокаталитические Polytron 2 XP Ex (далее -Polytron 2 XP Ex)	22782-02
	Датчики оптические Polytron 2 IR (далее - Polytron 2 IR)	22783-02
	Датчики горючих газов термокаталитические Drager Polytron 2 XP Ex (далее - Drager Polytron 2 XP Ex)	38669-08
	Датчик оптический инфракрасный Drager модели Polytron IR (2IR, исполнений 334 и 340) (далее - Датчик Polytron 2IR)	46044-10
ИК концентрации	Газоанализаторы THERMOX серии WDG IV (далее -WDG IV)	38307-08
	Газоанализатор X-STREAM модели X-STREAM XE (далее - X-STREAM XE)	57090-14
	Анализатор влажности «Ametek» модели 5000 (далее - Ametek 5000)	15964-07

ИС выполняет:

• - автоматизированное измерение, регистрацию, обработку, контроль, хранение и индикацию параметров технологического процесса;

• - предупредительную и аварийную сигнализацию при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;

• - управление технологическим процессом в реальном масштабе времени;

• - отображение технологической и системной информации на операторской станции управления;

• - накопление, регистрацию и хранение поступающей информации;

• - самодиагностику;

• - автоматическое составление отчетов и рабочих (режимных) листов;

• - защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Пломбирование ИС не предусмотрено. Заводской номер ИС № ЛФ-35/21-1000-ПМТ-2021 наносится типографским способом на титульный лист паспорта и на маркировочную табличку шкафа автоматизации ИС.

Знак поверки наносится на свидетельство о поверке ИС.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.

Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО ИС приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО ИС

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CentumVP
Номер версии (идентификационный номер) ПО	не ниже R6.07.00
Цифровой идентификатор ПО	-

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и

установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий.

Уровень защиты ПО ИС «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные технические характеристики ИС представлены в таблице 3.

Таблица 3 - Основные технические характеристики ИС

Наименование характеристики	Значение
Количество входных ИК (включая резервные), не более	1322
Количество выходных ИК (включая резервные), не более	242
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц	ООЛ + 15 % ЛЛЛ + 10% 380 - 20 %; 220 - 15 % 50±1
Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки вторичной части ИК - в местах установки первичных ИП ИК б) относительная влажность без конденсации влаги, %, не более в) атмосферное давление, кПа	от +15 до +30 от -40 до +50 от 30 до 80 от 84 до 106
Примечание - ИП, эксплуатация которых в указанных диапазонах температуры окружающей среды и относительной влажности не допускается, эксплуатируются при температуре окружающей среды и относительной влажности, указанных в технической документации на данные ИП.

Метрологические характеристики ИК ИС приведены в таблице 4.

Таблица 4 - Метрологические характеристики ИК ИС

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
			Первичный ИП		Вторичная часть
Наименование ИК	Диапазоны измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искро-защиты	Тип модуля ввода/вывода	Пределы допускаемой основной погрешности^
1	2	3	4	5	6	7	8
И			К на основе Centum VP
ИК давления	от 0 до 1,6 МПа	у: ±0,2 %	ПДИ EJX 530 (от 4 до 20 мА)	у: ±0,1 %	MACX MCR-EX- SL-RPSSI-I	AAI143	у: ±0,15 %
	от 90 до 110 кПа; от 0 до 120 кПа	у: ±0,12 % до ±0,20 %	EJX 310A (от 4 до 20 мА)	у: от ±0,04 % до ±0,15 %	-	AAI143	у: ±0,1 %

1	2	3	4	5	6	7	8
ИК давления	от 0 до 100 кПа; от 0 до 150 кПа; от 0 до 300 кПа; от 0 до 400 кПа; от 0 до 450 кПа; от 0 до 500 кПа; от 0 до 600 кПа; от 0 до 700 кПа; от 0 до 750 кПа; от 0 до 800 кПа; от 0 до 900 кПа; от 0 до 1000 кПа; от 0 до 2000 кПа; от 180 до 280 кПа; от 200 до 450 кПа; от 0 до 0,35 МПа; от 0 до 1 МПа; от 0 до 1,4 МПа; от 0 до 1,6 МПа; от 0 до 2,2 МПа; от 0 до 2,5 МПа; от 0 до 3,5 МПа; от 0 до 4 МПа; от 0 до 5 МПа; от 0 до 5,2 МПа; от 0 до 5,5 МПа; от 0 до 6 МПа2); от 0,75 до 1,25 МПа; от 3 до 5 МПа	у: от ±0,12 % до ±0,67 %	EJX 430A (от 4 до 20 мА)	у: от ±0,04 % до ±0,60 %	-	AAI143	у: ±0,1 %

1	2	3	4	5	6	7	8
ИК давления	от 0 до 500 кПа; от 0 до 0,6 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 6 МПа	у: ±0,18 %	EJX 530A (от 4 до 20 мА)	у: ±0,04 %	MACX MCR-EX-SL-RPSSI-I	AAI143	у: ±0,15 %
ИК перепада давления	от 0 до 1,5 кПа; от 0 до 2,5 кПа; от 0 до 4 кПа; от 0 до 4,9 кПа; от 0 до 6,3 кПа; от 0 до 9,8 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 29,4 кПа; от 0 до 40 кПа; от -5 до 5 кПа2) от -10 до 10 кПа2) от -100 до 100 кПа2)	у: ±0,18 %	EJX 110A (от 4 до 20 мА)	у: ±0,04 %	MACX MCR-EX-SL-RPSSI-I или MACX MCR-SL-RPSSI-2I	AAI143	у: ±0,15 %

1	2	3	4	5	6	7	8
ИК перепада давления	от -10 до 40 кПа; от -2,5 до 2,5 кПа; от 0 до 2 кПа; от 0 до 2,5 кПа; от 0 до 4,15 кПа; от 0 до 9 кПа; от 0 до 10 кПа; от 0 до 12,5 кПа; от 0 до 14 кПа; от 0 до 16 кПа; от 0 до 19,6 кПа; от 0 до 25 кПа; от 0 до 30 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 63 кПа; от 0 до 80 кПа; от 0 до 80,3 кПа; от 0 до 100 кПа; от 0 до 350 кПа; от 0 до 500 кПа; от 0 до 2,5 МПа; от -5 до 5 кПа2); от -10 до 10 кПа2); от -100 до 100 кПа2); от -500 до 500 кПа2); от -0,5 до 14 МПа2)	у: ±0,12 %	EJX 110A (от 4 до 20 мА)	у: ±0,04 %	-	AAI143	у: ±0,1 %
ИК перепада давления	от -150 до 0 Па; от -1 до 1 кПа2)	у: от ±0,15 % до ±0,27 %	EJX120A (от 4 до 20 мА)	у: от ±0,09 % до ±0,22 %	-	AAI143	у: ±0,1 %

1	2	3	4	5	6	7	8
ИК температуры	от 0 до +200 °С	Д: ±2,77 °С3)	ПТК КТХА (НСХ К)	Д: ±2,5 °С (от -40 до +333 °С включительно); Д: ±0,0075-|t|, °С (свыше +333 до +1200 °С)	MACX MCR-T-UI-UP	AAI143	у: ±0,15 %
	от -40 до +1200 °С2)	см. примечание 4
	от 0 до +100 °С	Д: ±0,9 °С3)	ТСП ТС-1388 (НСХ Pt 100)	Д: ±(0,3 + 0,005-|t|) °С	MACX MCR-T-UI-UP	AAI143	у: ±0,15 %
	от -196 до +600 °С2)	см. примечание 4
	от 0 до +100 °С	Д: ±0,9 °С3)	ТС-1187 (НСХ Pt 100)	Д: ±(0,3 + 0,005-|t|) °С	MACX MCR-T-UI-UP	AAI143	у: ±0,15 %
	от -196 до +600 °С2)	см. примечание 4
	от 0 до +100 °С	Д: ±0,9 °С3)	ТС-1388 (НСХ Pt 100)	Д: ±(0,3 + 0,005-|t|) °С	MACX MCR-T-UI-UP	AAI143	у: ±0,15 %
	от -196 до +600 °С2)	см. примечание 4
	от 0 до +100 °С	Д: ±0,9 °С3)	ТС ТС-1388 (НСХ Pt 100)	Д: ±(0,3 + 0,005-|t|) °С	MACX MCR-T-UI-UP	AAI143	у: ±0,15 %
	от 0 до +160 °С	Д: ±1,24 °С3)
	от -60 до +160 °С2)	см. примечание 4

1	2	3	4	5	6	7	8
ИК темпера туры	от 0 до +100 °С	Д: ±2,76 °С3)	КТХА (НСХ К)	Д: ±2,5 °С (от -40 до +333 °С включительно); Д: ±0,0075-|t|, °С (свыше +333 до +1100 °С)	MACX MCR-T-UI- UP	AAI143	у: ±0,15 %
	от -40 до +1100 °С2)	см. примечание 4
	от 0 до +100 °С	Д: ±2,76 °С3)	КТХК (НСХ L)	Д: ±2,5 °С (от -40 до +360 °С включ.); Д: ±(0,7 + 0,005-|t|) °С (св. +360 до +600 °С)	MACX MCR-T-UI- UP	AAI143	у: ±0,15 %
	от -40 до +600 °С2)	см. примечание 4
	от 0 до +200 °С	Д: ±2,45 °С3)	ДТ КТХА (НСХ К)	Д: ±0,02-|t| °С в диапазоне от -200 до -110 °С включ.; Д: ±2,2 °С в диапазоне св. -110 до +293 °С включ.; Д: ±0,0075-|t|) °С в диапазоне св. +293 до +1300°С	MACX MCR-T-UI- UP	AAI143	у: ±0,15 %
	от -200 до +1300 °С2)	см. примечание 4
ИК уровня	от 0 до 3050 мм2)	у: ±0,57 %	УБ 12300 (от 4 до 20 мА)	у: ±0,5 %	-	AAI143	у: ±0,1 %
	от 0 до 400 мм; от 0 до 2000 мм; от 0 до 2052 мм	у: ±0,57 %	ЦДУ-01 (от 4 до 20 мА)	у: ±0,5 %	-	AAI143	у: ±0,1 %

1	2	3	4	5	6	7	8
ИК уровня	от 0 до 1150 мм	Д: ±5,65 мм	VEGAFLEX 66 (от 4 до 20 мА)	Д: ±5 мм	-	AAI143	у: ±0,1 %
	от 0 до 7300 мм	Л: ±13,25 мм			MACX MCR-SL- RPSSI-2I	AAI143	у: ±0,15 %
	от 0 до 3500 мм	Д: ±5,08 мм	Уровнемер VEGAFLEX 61 (от 4 до 20 мА)	Д: ±3 мм	-	AAI143	у: ±0,1 %
	от 0 до 7300 мм	Д: ±12,49 мм	Уровнемер VEGAFLEX 66 (от 4 до 20 мА)	Для тросовых датчиков: Л: ±3 мм (до 20 м) и 5: ±0,015 % (от 20 м). Для стержневых и коаксиальных датчиков Л: ±3 мм	MACX MCR-EX-SL-RPSSI-I	AAI143	у: ±0,15 %
	от 0 до 2450 мм	Д: ±4,27 мм			-		у: ±0,1 %
	от 0 до 3000 мм	Д: ±4,67 мм
	от 0 до 356 мм; от 0 до 400 мм; от 0 до 2000 мм	у: ±0,57 %	ЦДУ-01/12400 (от 4 до 20 мА)	у: ±0,5 %	-	AAI143	у: ±0,1 %
	от 0 до 3000 мм2)	у: ±0,84 %	249-2390 (от 4 до 20 мА)	у: ±0,75 %	-	AAI143	у: ±0,1 %
ИК объемного расхода	от 0 до 25 м3/ч	см. примечание 4	UFM 3030F (от 4 до 20 мА)	При поверке проливным методом 5: ±0,5 %; при поверке имитационным методом 5: ±1 %; у: ±1 % (погрешность аналогового сигнала)	-	AAI143	у: ±0,1 %

1	2	3	4	5	6	7	8
	от 0 до 100 м3/ч	у: ±1,77 %	H 250 (от 4 до 20 мА)	у: ±1,6 %	-	AAI143	у: ±0,1 %
	от 0 до 100 м3/ч	у: ±1,77 %	Ротаметр H 250 (от 4 до 20 мА)	у: ±1,6 %	MACX MCR-SL- RPSSI-2I	AAI143	у: ±0,15 %
ИК массового расхода	от 0 до 170 т/ч	см. примечание 4	CMF (от 4 до 20 мА)	5: ±0,1 %	-	AAI143	у: ±0,1 %
	от 0 до 150 т/ч; от 0 до 170 т/ч	см. примечание 4	DS (от 4 до 20 мА)	5: ±0,15 %; ±0,25 %	-	AAI143	у: ±0,1 %
ИК концентрации	от 0 до 0,2 % (объемная доля СО)	у: ±5,51 %	THERMOX WDG IV (от 4 до 20 мА)	у: ±5 %	-	AAI143	у: ±0,1 %
	от 0 до 5 %2) (объемная доля О2)	у: ±2,21 %		у: ±2 %	MACX MCR-SL- RPSSI-2I	AAI143	у: ±0,15 %
	от 0 до 100 % (объемная доля H2)	у: ±3,31 %	X-STREAM XE (от 4 до 20 мА)	у: ±3 %	-	AAI143	у: ±0,1 %
					MACX MCR-SL- RPSSI-2I		у: ±0,15 %
ИК концентрации	от 1 до 1000 млн-1 (содержание воды)	см. примечание 4	Ametek 5000 (от 4 до 20 мА)	Д: ±1 млн-1 в диапазоне от 1 до 10 млн-1; 5: ±10 % в диапазоне от 10 до 1000 млн-1	-	AAI143	у: ±0,1 %
ИК силы тока (постоянный	от 4 до 20 мА	у: ±0,1 %	-	-	-	AAI143	у: ±0,1 %
		у: ±0,15 %			MACX MCR-SL- RPSSI-2I		у: ±0,15 %

1	2	3	4	5	6	7	8
ток)					MACX MCR-EX-SL-RPSSI-I
ИК напряжения (температуры)	НСХ K (шкала от -250 до +1370 °С2)) НСХ L (шкала от -200 до +800 °С2))	у: ±0,15 %	-	-	MACX MCR-T-UI-UP	AAI143	у: ±0,15 %
ИК электрического сопротивления (температуры)	НСХ Pt 100 (а=0,00385 °C-1) (шкала от -200 до +850 °С2))	у: ±0,15 %	-	-	MACX MCR-T-UI-UP	AAI143	у: ±0,15 %
ИК вывода аналого вых сигналов силы постоянного тока	от 4 до 20 мА	у: ±0,32 %	-	-	MACX MCR-EX-SL-IDSI-I	AAI543	у: ±0,32 %
		у: ±0,3 %			-		у: ±0,3 %
И			К на основе ProSafe-RS
ИК давления	от 0 до 1 МПа; от 0 до 2,5 МПа; от 0 до 6,3 МПа	у: ±0,2 %	EJX 530 (от 4 до 20 мА)	у: ±0,1 %	MACX MCR-EX-SL-RPSSI-I	SAI143	у: ±0,15 %

1	2	3	4	5	6	7	8
	от 0 до 300 кПа; от 0 до 1000 кПа	у: ±0,18 %	EJX 430A (от 4 до 20 мА)	у: ±0,04 %	MACX MCR-SL- RPSSI-2I или MACX MCR-EX-SL-RPSSI-I	SAI143	у: ±0,15 %
		у: ±0,12 %			-		у: ±0,1 %
ИК перепада давления	от 0 до 2,45 кПа; от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 500 кПа	у: ±0,18 %	EJX110A (от 4 до 20 мА)	у: ±0,04 %	MACX MCR-EX-SL-RPSSI-I	SAI143	у: ±0,15 %
		у: ±0,12 %			-		у: ±0,1 %
	от -245 до 147 Па; от -1 до 1 кПа2)	у: от ±0,15 % до ±0,27 %	EJX120A (от 4 до 20 мА)	у: от ±0,09 % до ±0,22 %	-	SAI143	у: ±0,1 %
ИК температуры	от 0 до +200 °С	Д: ±2,77 °С3)	КТХА (НСХ К)	Д: ±2,5 °С (от -40 до +333 °С включительно); Д: ±0,0075-|t|, °С (свыше +333 до +1100 °С)	MACX MCR-EX-T-UI-UP	SAI143	у: ±0,15 %
	от -40 до +1100 °С2)	см. примечание 4
	от 0 до +200 °С	Д: ±2,77 °С3)	КТХК (НСХ L)	Д: ±2,5 °С (от -40 до +360 °С включительно); Д: ±(0,7 + 0,005-|t|) °С (свыше +360 до +600 °С)	MACX MCR-EX-T-UI-UP	SAI143	у: ±0,15 %
	от -40 до +600 °С2)	см. примечание 4
	от 0 до +200 °С	Д: ±1,47 °С3)	ТС-1187 (НСХ Pt 100)	Д: ±(0,3 + 0,005-|t|) °С	MACX MCR-T-UI-UP	SAI143	у: ±0,15 %
	от -196 до +600 °С2)	см. примечание 4

1	2	3	4	5	6	7	8
	от 0 до +200 °С	Д: ±1,47 °С3)	ТС-1388 (НСХ Pt 100)	Д: ±(0,3 + 0,005-|t|) °С	MACX MCR-T-UI-UP	SAI143	у: ±0,15 %
	от -196 до +600 °С2)	см. примечание 4
	от 0 до +160 °С	Д: ±1,24 °С3)	ТС ТС-1388 (НСХ Pt 100)	Д: ±(0,3 + 0,005-|t|) °С	MACX MCR-T-UI-UP	SAI143	у: ±0,15 %
	от -60 до +160 °С2)	см. примечание 4
ИК уровня	от 0 до 356 мм	у: ±0,57 %	Датчик ЦДУ-01 (от 4 до 20 мА)	у: ±0,5 %	-	SAI143	у: ±0,1 %
ИК массового расхода	от 0 до 300 кг/ч2)	см. примечание 4	RC (от 4 до 20 мА)	5: ±0,1 % (±0,25 % имитационным методом)	MACX MCR-SL- RPSSI-2I	SAI143	у: ±0,15 %
ИК довзрыв-ных концентраций горючих газов	от 0 до 50 % (НКПР) (шкала от 0 до 100 %)	Д: ±5,51 % (НКПР)	Polytron 2 XP Ex (от 4 до 20 мА)	Д: ±5 % (НКПР)	-	SAI143	у: ±0,1 %
ИК довзрыв-ных концентраций горючих газов	от 0 до 50 % (НКПР) (шкала от 0 до 100 %)	Д: ±5,51 % (НКПР)	Polytron 2 IR (от 4 до 20 мА)	Д: ±5 % (НКПР)	-	SAI143	у: ±0,1 %
	от 0 до 50 % (НКПР) (шкала от 0 до 100 %)	Д: ±5,51 % (НКПР)	Drager Polytron 2 XP Ex (от 4 до 20 мА)	Д: ±5 % (НКПР)	-	SAI143	у: ±0,1 %

1	2	3	4	5	6	7	8
	от 0 до 100 % (НКПР)	Д: ±5,51% НКПР (в диапазоне от 0 до 50 % НКПР) и 5: ±11,01 % (в диапазоне св. 50 до 100 % НКПР)	Датчик Polytron 2IR (от 4 до 20 мА)	Д: ±5 % НКПР (в диапазоне от 0 до 50 % НКПР) и 5: ±10 % (в диапазоне св. 50 до 100 % НКПР)	-	SAI143	у: ±0,1 %
ИК концентрации	от 0 до 100 %2) (объемная доля О2)	у: ±2,21 % (в диапазоне от 0 до 5 %) и 5: см. примечание (в диапазоне св. 5 до 100 %)	WDG IV (от 4 до 20 мА)	у: ±2 % (в диапазоне от 0 до 5 % включ.); 5: ±2 % (в диапазоне св. 5 до 100 %)	-	SAI143	у: ±0,1 %
ИК силы тока (постоянный ток)	от 4 до 20 мА	у: ±0,15 %	-	-	MACX MCR-EX- SL-RPSSI-I	SAI143	у: ±0,15 %
					MACX MCR-SL-RPSSI-2I
		у: ±0,1 %			-		у: ±0,1 %
ИК напряжения (температуры)	НСХ K (шкала от -250 до +1370 °С2)) НСХ L (шкала от -200 до +800 °С2))	у: ±0,15 %	-	-	MACX MCR-T-UI-UP	SAI143	у: ±0,15 %

Продолжение таблицы 4

1	2	3	4	5	6	7	8
ИК электрического сопротивления (температуры)	НСХ Pt 100 (а=0,00385 °C-1) (шкала от -200 до +850 °С2))	у: ±0,15 %	-	-	MACX MCR-T-UI-UP	SAI143	у: ±0,15 %

1	2	3	4	5	6	7	8
ИК на основе Logix D
ИК силы тока (постоянный ток)	от 4 до 20 мА	у: ±0,15 %	-	-	-	1756-IF8	у: ±0,15 %
ИК вывода аналоговых сигналов силы постоянного тока	от 4 до 20 мА	у: ±0,05 %	-	-	-	1756-OF8	у: ±0,05 %
ИК на основе ExperionPKS
ИК давления	от 0 до 1 МПа	у: ±0,28 %	EJX430A (от 4 до 20 мА)	у: ±0,04 %	-
ИК перепада давления	от 0 до 1,5 кПа; от 0 до 4 кПа; от 0 до 4,9 кПа; от 0 до 6,3 кПа; от 0 до 9,8 кПа; от 0 до 16 кПа; от 0 до 25 кПа	у: от ±0,28 % до ±0,29 %	EJX 110A (от 4 до 20 мА)	у: от ±0,04 % до ±0,05 %	-	FC-SAI- 1620m	у: ±0,25 %
ИК массового расхода	от 0 до 300 кг/ч2)	см. примечание 4	RC (от 4 до 20 мА)	5: ±0,1 % (±0,25 % имитационным методом)	-

1	2	3	4	5	6	7	8
ИК силы тока (постоянный ток)	от 4 до 20 мА	у: ±0,25 %	-	-	-	FC-SAI- 1620m	у: ±0,25 %
ИК на основе Siemens
ИК давления	от 0 до 0,6 МПа; от 0 до 2,5 МПа	у: ±0,57 %	EJX430A (от 4 до 20 мА)	у: ±0,04 %	КОРУНД- М4	6ES7 331- 7KF02-0AB0	у: ±0,51 %
	от 0 до 1,6 МПа	у: ±0,16 %	EJA 430 (от 4 до 20 мА)	у: ±0,075 %	КОРУНД- М4	6ES7 331- 7NF10-0AB0	у: ±0,12 %
ИК перепада давления	от 0 до 40 кПа	у: ±0,57 %	EJX110A (от 4 до 20 мА)	у: ±0,04 %	КОРУНД- М4	6ES7 331- 7KF02-0AB0	у: ±0,51 %
	от 0 до 70 кПа	у: ±0,14 %	EJX110A (от 4 до 20 мА)	у: ±0,04 %	КОРУНД- М4	6ES7 331- 7NF10-0AB0	у: ±0,12 %
ИК уровня	от 80 до 2080 мм	Л: ±4,23 мм	Уровнемер VEGAFLEX 61 (от 4 до 20 мА)	Д: ±3 мм	КОРУНД- М4	6ES7 331- 7NF10-0AB0	у: ±0,12 %
	от 80 до 3080 мм	Л: ±5,16 мм
	от 80 до 4000 мм2)	см. примечание 4
ИК силы тока (постоянный ток)	от 4 до 20 мА	у: ±0,5 %	-	-	-	6ES7 331- 7KF02-0AB0	у: ±0,5 %
		у: ±0,51 %			КОРУНД- М4		у: ±0,51 %
		у: ±0,05 %			-	6ES7 331- 7NF10-0AB0	у: ±0,05 %
		у: ±0,12 %			КОРУНД- М4		у: ±0,12 %

1	2	3	4	5	6	7	8
ИК электрического сопротивления (температуры)	НСХ Pt 100 (а=0,00385 °C-1) (шкала от -200 до +850 °С2))	А: ±0,5 °С	-	-	-	6ES7 331- 7PF00-0AB0	А: ±0,5 °С
ИК вывода аналоговых сигналов силы постоянного тока	от 4 до 20 мА	у: ±0,51 %	-	-	КОРУНД- М4	6ES7 332- 5HD01-0AB0	у: ±0,51 %
1) Нормированы с учетом погрешностей промежуточных ИП (барьеры искрозащиты) и модулей ввода/вывода сигналов. 2) Указан максимальный диапазон измерений (диапазон измерений может быть настроен на меньший в соответствии с эксплуатационной документацией на первичный ИП ИК). 3) Пределы допускаемой основной погрешности измерений приведены для верхнего предела диапазона измерений. Для расчета пределов допускаемой основной погрешности измерений при других значениях измеряемой величины см. примечание 4. Примечания 1 Приняты следующие обозначения: у - приведенная погрешность, % (нормирующим значением принята разность между максимальным и минимальным значениями диапазона измерений); НСХ - номинальная статическая характеристика; А - абсолютная погрешность, в единицах измеряемой величины; t - измеренная температура, °С; 8 - относительная погрешность, %; а - температурный коэффициент термопреобразователя сопротивления, °С-1; НКПР - нижний концентрационный предел распространения пламени.

Продолжение таблицы 4

• 2 Шкала ИК давления и перепада давления, применяемых для измерения перепада давления на сужающем устройстве и уровня, установлена в ИС в единицах измерения расхода и в процентах соответственно. Пределы допускаемой основной погрешности данных ИК нормированы по диапазону измерений давления (перепада давления).

• 3 Шкала ИК уровня установлена в процентах.

• 4 Пределы допускаемой основной погрешности ИК рассчитывают по формулам:

- абсолютная Д_ИК, в единицах измеряемой величины:

₂       ^Xmax ^{- X}min

^Аик = ±1,1 • |Апп ⁺ YBn--100--->

^АИК = ±^1,1 • J ^Апп^{2 + А}вп² ,

пределы допускаемой основной абсолютной погрешности первичного Ип Ик, в единицах измерений измеряемой величины;

пределы допускаемой основной приведенной погрешности вторичной части ИК, %;

значение измеряемого параметра, соответствующее максимальному значению диапазона аналогового сигнала, в единицах измерений измеряемой величины;

значение измеряемого параметра, соответствующее минимальному значению границы диапазона аналогового сигнала, в единицах измерений измеряемой величины;

пределы допускаемой основной абсолютной погрешности вторичной части ИК, в единицах измерений измеряемой величины.

• - относительная З_ик, %:

$-     .. , L 2,(      ^Xmax ^{- X}min\

^Зик = ±М • |Зпп ⁺ (Увп--X-----) ’

Д|          '           ^хизм    '

где  Зпп - пределы допускаемой основной относительной погрешности первичного ИП ИК, %;

Х_изм - измеренное значение, в единицах измерений измеряемой величины;

• - приведенная у %:

^уик = ±¹’¹ • J ^упп^{2 + у}вп²,

где Упп - пределы допускаемой основной приведенной погрешности первичного ИП ИК, %.

Продолжение таблицы 4____________________________________________________________________________________________

• 5 Для расчета погрешности ИК в условиях эксплуатации:

• - приводят форму представления основных и дополнительных погрешностей измерительных компонентов ИК к единому виду (приведенная, относительная, абсолютная);

• - для каждого измерительного компонента ИК рассчитывают пределы допускаемых значений погрешности в условиях эксплуатации путем учета основной и дополнительных погрешностей от влияющих факторов.

Пределы допускаемых значений погрешности измерительного компонента ИК в условиях эксплуатации рассчитывают Дси по формуле

Аси = ±J ^До ⁺ Sⁿ= о ^д2,

где

Для

формуле

^Дик = ±1,1 • JSj^k= о ^(ДсИ|)²-

где Дси| - пределы допускаемых значений погрешности Дси j-го измерительного компонента ИК в условиях эксплуатации.

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений Комплектность ИС представлена в таблице 5.

Таблица 5 - Комплектность ИС

Наименование	Обозначение	Количество, шт./экз.
Система измерительная РСУ и ПАЗ установки каталитического риформинга с непрерывной регенерацией     катализатора     ЛФ-35/21-1000 производства моторных топлив ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез» ИС ЛФ-35/21-1000	-	1
Руководство по эксплуатации	-	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в приложении Б руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной первичной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO^-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

Правообладатель

Общество      с      ограниченной      ответственностью      «ЛУКОЙЛ-

Нижегороднефтеоргсинтез» (ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез»)

ИНН 5250043567

Юридический адрес: 607650, Нижегородская обл., Кстовский р-н, г. Кстово, ш. Центральное (Промышленный р-н), д. 9

Телефон: (831) 455-34-22

Изготовитель

Общество      с      ограниченной      ответственностью      «ЛУКОЙЛ-

Нижегороднефтеоргсинтез» (ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез»)

ИНН 5250043567

Адрес: 607650, Нижегородская обл., Кстовский р-н, г. Кстово, ш. Центральное (Промышленный р-н), д. 9

Телефон: (831) 455-34-22

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98

Факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 140

Лист № 1 Регистрационный № 91053-24 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Имитаторы ИМ-2

Назначение средства измерений

Имитаторы ИМ-2 (далее по тексту - имитаторы) предназначены для формирования радиочастотных сигналов навигационных космических аппаратов (НКА) глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS при проверке работоспособности и качества работы навигационной аппаратуры потребителей (НАП) в ходе выходного контроля на заводах изготовителях, отладки НАП в разрабатывающих организациях и проведения входного контроля и автономных проверок НАП в эксплуатирующих организациях.

Описание средства измерений

Принцип действия имитаторов основан на одновременной имитации по 24 измерительным каналам сигналов кода стандартной точности (СТ-кода) НКА системы ГЛОНАСС в соответствии с интерфейсным контрольным документом «Навигационный радиосигнал в диапазонах L1, L2, редакция 5.1» в диапазонах частот L1, L2, а также сигналов кода пониженной точности (C/A-кода) НКА системы GPS в соответствии с интерфейсным контрольным документом «IS-GPS-200F» на частоте L1.

Конструктивно имитаторы сигналов состоят из блока имитации (БИ) со встроенным компьютером и блока излучающей антенны (БА).

БИ выполнен на базе одноплатного промышленного компьютера, совместимого с IBM PC. В канальных платах, работающих под управлением одноплатного компьютера и имеющих с ним общую шину обмена данных, производится формирование радиотехнических сигналов, соответствующих сигналам, принимаемым НАП от НКА ГНСС в точках траектории движения объекта, оснащенного НАП. Указанные сигналы суммируются в высокочастотном блоке и через программно-управляемые аттенюаторы подаются на два равноценных или независимых (в зависимости от выбранного режима работы) высокочастотных выхода БИ. Таким образом, возможно одновременное подключение к имитатору до двух образцов НАП.

Возможны следующие режимы работы имитаторов:

• - сигналы 24 НКА, излучаемые в диапазоне L1 (равноценные выходы 1 и 2);

• - сигналы 12 НКА, каждый из которых излучает в диапазонах L1 и L2 ГЛОНАСС (равноценные выходы 1 и 2);

• - сигналы 12 НКА в диапазоне L1, принимаемые первым объектом (выход 1) и сигналы 12 НКА в диапазоне L1, принимаемые вторым объектом (выход 2).

Работа БИ обеспечивается внутренним опорным генератором (ОГ) частотой 10 МГц. Возможно подключение на вход имитаторов сигналов от внешнего высокостабильного генератора с той же частотой через соединитель «10 МГц (Вх)». Переключение БИ на работу от внешнего ОГ производится путем установки оператором флажка «Внешний ОГ» в верхней части окна программы «Воспроизведение сценариев».

Установка выполняется перед запуском воспроизведения сценария и возможна лишь при наличии сигнала внешней чистоты 10 МГц с уровнем, превышающим 300 мВ, на соединителе «10 МГц (Вх)». В обоих случаях сигнал ОГ с уровнем напряжения превышающим иэФ.=300 мВ транслируется на выход БИ через соединитель «10 МГц (Вых)». Эти сигналы могут использоваться для целей синхронизации другой аппаратуры с имитатором.

Для использования имитаторов применяется специализированный комплект программного обеспечения.

Имитаторы изготавливаются в двух модификациях: ИМ-2 и ИМ-2М.

По условиям эксплуатации имитаторы обеспечивают соответствие технических характеристик при воздействии пониженной рабочей температуры окружающего воздуха 10°С, повышенной рабочей температуры окружающего воздуха 40°С, повышенной относительной влажности до 80% при температуре 25°С, после воздействия предельно допустимой пониженной температуры окружающего воздуха минус 20°С, предельно допустимой повышенной температуры окружающего воздуха 50°С, механических ударов многократного действия, возникающих при транспортировании его в транспортной таре.

Общий вид имитатора ИМ-2 с открытой и закрытой откидной крышкой БИ, обозначение мест нанесения знака утверждения типа, знака поверки представлены на рисунке 1.

Общий вид имитатора ИМ-2М с открытой и закрытой и откидной крышкой БИ представлен на рисунке 2.

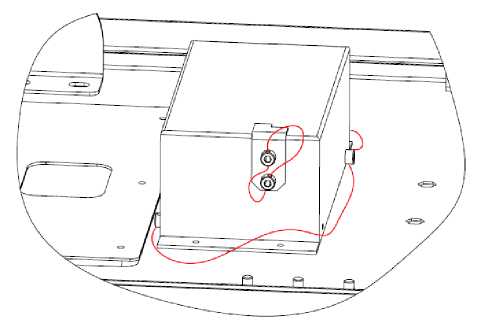

Схема пломбировки БИ из состава имитатора ИМ-2 от несанкционированного доступа и обозначение места нанесения заводского номера представлены на рисунке 3.

Общий вид блока излучающей антенны представлен на рисунке 4.

Заводской номер наносится промышленным методом на панель имитатора и представляет собой последовательность цифр.

Место нанесения знака утверждения типа

Место нанесения знака поверки

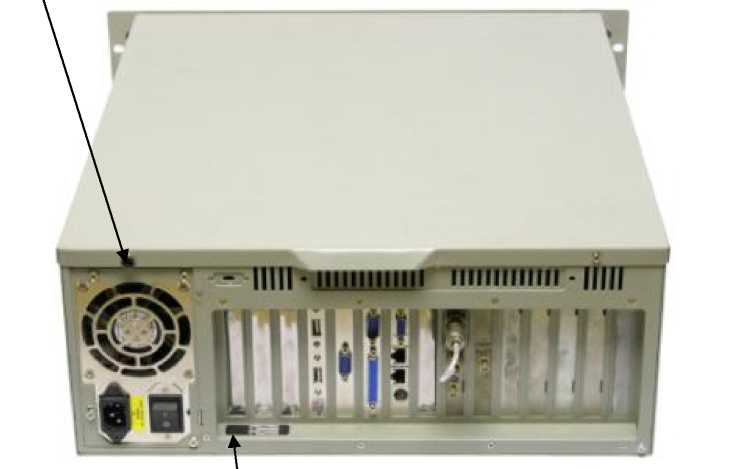

Рисунок 1 - Общий вид имитатора ИМ-2 с открытой и закрытой откидной крышкой БИ, обозначение мест нанесения знака утверждения типа, знака поверки

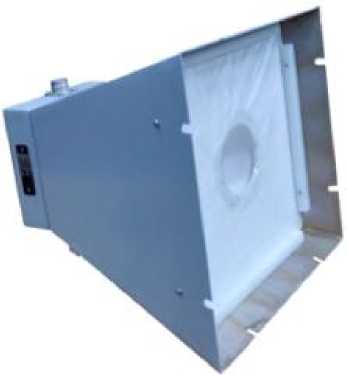

Рисунок 4 - Общий вид блока излучающей антенны

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) имитаторов представляет собой программные продукты - программы «Библиотека расчёта псевдодальностей и скоростей» и «Микропрограмма ПЛИС формирования псевдодальностей».

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	navlib.dll	115.mcs
Номер версии (идентификационный номер) ПО	1.0.0.2	5.0.1
Цифровой идентификатор ПО	C7B624FE2A083D2E5 2BC5017CF216ACE	9A946CCD6636419FB 1F199E24ED94DDE
Алгоритм вычисления контрольной суммы исполняемого кода	MD-5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей основной погрешности формирования псевдодальности до НКА ГНСС ГЛОНАСС и GPS по фазе дальномерного кода по любому каналу в штатном режиме, м, не более	0,5
Предел допускаемого СКО случайной составляющей основной погрешности формирования скорости изменения псевдодальности до НКА ГНСС ГЛОНАСС и GPS по любому каналу в штатном режиме, м/с, не более	0,07
Пределы допускаемой абсолютной погрешности установки номинального уровня мощности выходного сигнала в канале, дБ	±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Номинальные значения выходных частот, МГц ГНСС ГЛОНАСС (L1) с частотным разделением	1602 + k-0,56251)
ГНСС ГЛОНАСС (L2) с частотным разделением	1246 + k-0,43751)
ГНСС GPS (L1)	1575,4200
Номинальный уровень мощности выходного сигнала в канале, дБВт:
- для ГНСС ГЛОНАСС	-107,5
- для ГНСС GPS	-105
Дискретность регулировки уровня выходной мощности в канале, дБ	0,5
Напряжение питания от сети переменного тока частотой 50 Гц, В	от 198 до 242
Потребляемая мощность, Вт, не более	300
Габаритные размеры (ширинахглубинахвысота), мм, не более:
- БИ	485х535х180
- БА	238x238x254
Масса, кг, не более:
- БИ	25
- БА	1,2
Условия эксплуатации:
- температура окружающего воздуха, °С	от +10 до +40
- относительная влажность при температуре воздуха 25°С, %, не более	80
Средняя наработка на отказ, ч, не менее	5000
1) k = - 7...6

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус блока имитации из состава имитаторов.

Комплектность средства измерений

Таблица 4 - Комплектность имитаторов ИМ-2

Наименование	Обозначение	Количество
Блок имитации	ФБМИ.464928.002-03	1 шт.
Блок излучающей антенны	КНГП.464659.203-01	11)
Кабель	ФБМИ.685661.128	11)
Кабель	КНГП.685661.217	11)
Монитор	-	11)
Манипулятор типа «мышь»	-	11)
Клавиатура	-	11)
У становочный пакет ПО на компакт-диске	КНГП.00435-01 95 01	1 шт.
Комплект эксплуатационных документов согласно ведомости	ФБМИ.464928.003ВЭ	1 экз.
Методика поверки	-	1 экз.
1) Наличие позиций, их количество, длины и тип выходных соединителей кабелей определяются требованиями потребителя и условиями договора на поставку имитаторов

Таблица 5 - Комплектность имитаторов ИМ-2М

Наименование	Обозначение	Количество
Блок имитации	ФБМИ.464928.002-04	1 шт.
Блок излучающей антенны	КНГП.464659.203-01	11)
Кабель	ФБМИ.685661.128	11)
Кабель	КНГП.685661.217	11)
Монитор	-	11)
Манипулятор типа «мышь»	-	11)
Клавиатура	-	11)
У становочный пакет ПО на компакт-диске	КНГП.00554-01	1 шт.
Комплект эксплуатационных документов согласно ведомости	ФБМИ.464928.003- 01ВЭ	1 экз.
Методика поверки	-	1 экз.
1) Наличие позиций, их количество, длины и тип выходных соединителей кабелей определяются требованиями потребителя и условиями договора на поставку имитаторов

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование изделия по назначению» документа ФБМИ.464928.003РЭ «Имитаторы ИМ-2, ИМ-2М. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

ФБМИ.464928.003ТУ Имитаторы ИМ-2, ИМ-2М. Технические условия.

Правообладатель

Акционерное общество «Аэроприбор-Восход» (АО «АП Восход»)

ИНН 7719021450

Юридический адрес: 105318, г. Москва, Ткацкая. ул., д. 19, эт. 4, ком. 400

Телефон: (495)363-23-01, факс: (495) 363-23-43

Е-mail: ext@aeropribor.ru

Изготовитель

Акционерное общество «Аэроприбор-Восход» (АО «АП Восход»)

ИНН 7719021450

Адрес: 105318, г. Москва, Ткацкая. ул., д. 19, эт. 4, ком. 400

Телефон: (495)363-23-01, факс: (495) 363-23-43

Е-mail: ext@aeropribor.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: (495) 583-99-23; факс: (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 140

Регистрационный № 91054-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барьеры искрозащиты PHI

Назначение средства измерений

Барьеры искрозащиты PHI (далее по тексту - барьеры) предназначены для измерений и преобразований аналоговых сигналов силы постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления на входе барьеров в электрические сигналы силы постоянного тока на выходе барьеров и передачи этих сигналов, в том числе по протоколу HART, в безопасную зону. Барьеры предназначены для передачи сигналов из взрывоопасной зоны в безопасную зону и наоборот.

Описание средства измерений

Принцип действия барьеров основан на преобразовании входных аналоговых сигналов в виде электрического сопротивления, силы постоянного тока, их измерении, обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов силы постоянного тока с возможностью наложения на него цифрового сигнала протокола HART.

Конструктивно барьеры выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые клеммные зажимы для присоединения подводящих проводников и кабелей питания. Барьеры выполнены в искробезопасном исполнении.

Барьеры устанавливаются на монтажную DIN-рейку.

Барьеры выпускаются следующих моделей, отличающихся типами входных сигналов, количеством каналов, характеристиками и функциональным назначением: PHI-AI-2111, PHI-AI-0111,   PHI-AI-2121,   PHI-AI-0121,   PHI-AI-2221,   PHI-AI-0221,   PHI-AO-2111,

PHI-AO1-0221, PHI-AO1-2221, PHI-T-2120^*, PHI-T-3120^*, PHI-T-0120^*, PHI-T1-0110^*, PHI-T2-0110^*, PHI-T3-0110^*, PHI-T2-0220^* и PHI-T1-0220^*.

Общий вид барьеров представлен на рисунке 1. Серийный номер в виде цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую панель барьеров в виде наклейки, что обеспечивает однозначную идентификацию каждого барьера в процессе эксплуатации. Место нанесения серийного номера указано на рисунке 1.

Конструкция барьеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на барьеры. Пломбирование барьеров не предусмотрено.

Барьер ы , маркируются

PHI

Таблица 1 - Структура условного обозначения

№ поля	Описание поля	Код поля	Расшифровка
1	Тип сигнала	AI	Сила постоянного тока от 4 до 20 мА
		AO
		T	Термопара или термосопротивление
2	Индекс	1	Присваивается изготовителем
		2
		-	Нет
3	Уровень SIL	1	SIL1
		2	SIL2
		3	SIL3
		0	Нет
4	Количество входов	1	1 вход
		2	2 входа
5	Количество выходов	1	1 выход
		2	2 выхода
		3	3 выхода
		4	4 выхода
6	HART	0	Нет
		1	Есть
7	Входной сигнал термопар или термосопротивления	*	Для барьеров, измеряющих сигналы термопары и термосопротивления, приведенных в таблицах 3 и 4

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) встроено в постоянное запоминающее устройство барьеров, записывается изготовителем на этапе производства, и не может быть считано через какой-либо интерфейс и изменено. ПО выполняет функции измерения и формирования выходных сигналов, защиты результатов измерений и настроенных параметров барьеров от несанкционированных изменений. Метрологические характеристики барьеров нормированы с учетом влияния ПО. Конструкция барьеров исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию в процессе эксплуатации. Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 - 5.

Таблица 2 - Метрологические характеристики

Модель	Количество входов и выходов	Диапазон входного сигнала	Диапазон выходного сигнала	Пределы допускаемой основной приведенной (к верхнему пределу диапазона выходного сигнала) погрешности преобразований, %	Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала), приведенной дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, %
1	3	4	5	6	7
PHI-AI-2111	1 вход 1 выход	от 4 до 20 мА (поддержка HART-протокола	от 4 до 20 мА (поддержка HART-протокола)	±0,1	±0,005
PHI-AI-0111	1 вход 1 выход	от 4 до 20 мА (поддержка HART-протокола	от 4 до 20 мА (поддержка HART-протокола)	±0,1	±0,005
PHI-AI-2121	1 вход 2 выхода	от 4 до 20 мА (поддержка HART-протокола	от 4 до 20 мА (поддержка HART-протокола)	±0,1	±0,005
PHI-AI-0121	1 вход 2 выхода	от 4 до 20 мА (поддержка HART-протокола	от 4 до 20 мА (поддержка HART-протокола)	±0,1	±0,005
PHI-AI-2221	2 входа 2 выхода	от 4 до 20 мА (поддержка HART-протокола	от 4 до 20 мА (поддержка HART-протокола)	±0,1	±0,005
PHI-AI-0221	2 входа 2 выхода	от 4 до 20 мА (поддержка HART-протокола	от 4 до 20 мА (поддержка HART-протокола)	±0,1	±0,005

Продолжение таблицы 2

1	3	4	5	6	7
PHI-AO-2111	1 вход 1 выход	от 4 до 20 мА (поддержка HART-протокола	от 4 до 20 мА (поддержка HART-протокола)	±0,1	±0,005
PHI-AO1-0221	2 входа 2 выхода	от 4 до 20 мА (поддержка HART-протокола	от 4 до 20 мА (поддержка HART-протокола)	±0,1	±0,005
PHI-AO1-2221	2 входа 2 выхода	от 4 до 20 мА (поддержка HART-протокола	от 4 до 20 мА (поддержка HART-протокола)	±0,1	±0,005
PHI-T-2120*	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 4) (минимальный диапазон измерений 50 °C)	от 4 до 20 мА	±0,1 (от диапазона выходного сигнала)	±0,005
PHI-T-3120*	1 вход 2 выхода	Сигналы от термопреобразователей сопротивления (См. таблицу 3) (минимальный диапазон измерений 50 °C)	от 4 до 20 мА	±0,1 (от диапазона выходного сигнала)	±0,005
PHI-T-0120*	1 вход 2 выхода	Сигналы от термопреобразователей сопротивления (См. таблицу 3) (минимальный диапазон измерений 50 °C)	от 4 до 20 мА	±0,1 (от диапазона выходного сигнала)	±0,005

Продолжение таблицы 2

1	3	4	5	6	7
PHI-T1-0110*	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 4) (минимальный диапазон измерений 50 °C)	от 4 до 20 мА	±0,1 (от диапазона выходного сигнала)	±0,005
PHI-T2-0110*	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 4) (минимальный диапазон измерений 50 °C)	от 4 до 20 мА	±0,1 (от диапазона выходного сигнала)	±0,005
PHI-T3-0110*	1 вход 1 выход	Сигналы от термопреобразователей сопротивления (См. таблицу 3) (минимальный диапазон измерений 50 °C)	от 4 до 20 мА	±0,1 (от диапазона выходного сигнала)	±0,005
PHI-T2-0220*	2 входа 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 4) (минимальный диапазон измерений 50 °C)	от 4 до 20 мА	±0,1 (от диапазона выходного сигнала)	±0,005
PHI-T1-0220*	2 входа 2 выхода	Сигналы от термопреобразователей сопротивления (См. таблицу 3) (минимальный диапазон измерений 50 °C)	от 4 до 20 мА	±0,1 (от диапазона выходного сигнала)	±0,005

Продолжение таблицы 2___________________________________________________________________________________________________

Примечания

• 1. При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 1 °C.

• 2. Пределы допускаемой погрешности в рабочих условиях у %, вычисляются по формулам:

• - в диапазоне температуры окружающей среды от -20 до +15 °С

Ур = Уосн ⁺ Удоп • |t ^- 15|,

• - в диапазоне температуры окружающей среды от +25 до +60 °С

Ур =Уосн +Удоп • |t ^{- 25}|,

где у _осн - пределы допускаемой основной погрешности;

У_доп - пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающей среды относительно от +15 до 25 °С на каждый 1 °С;

t- температура окружающей среды, °С.

Таблица 3 - Типы и диапазоны измерений сигналов термопреобразователей сопротивления

Тип	Диапазон измерений, °С*
Pt100 (а=0,00391°С-1, а=0,00385°С-1)	от -200 до +850
Pt1000 (а=0,00391°С-1, а=0,00385°С-1)	от -200 до +850
Ni1000 (а=0,00617°С-1)	от -60 до +250
Cu50 (а=0,00426°С-1, а=0,00428°С-1)	от -50 до +150
Cu100 (а=0,00426°С-1, а=0,00428°С-1)	от -50 до +150
* Указан максимальный диапазон измерений. Диапазон измерений зависит от типа подключаемого датчика и настроек барьера. Конкретный диапазон измерений указывается в паспорте.

Таблица 4 - Типы и диапазоны измерений сигналов от преобразователей термоэлектрических

Тип	Диапазон измерений, °С*
T	от -200 до +400
E	от -140 до +1000
J	от -160 до +1200
K	от -200 до +1370
N	от -200 до +1300
R	от -50 до +1760
S	от -50 до +1760
B	от +250 до +1820
* Указан максимальный диапазон измерений. Диапазон измерений зависит от типа подключаемого датчика и настроек барьера. Конкретный диапазон измерений указывается в паспорте.

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 20 до 35
Потребляемая мощность, Вт, не более	4
Габаритные размеры, мм, не более
- ширина	17,5
- высота	118
- глубина	108
Масса, г, не более	150
У словия эксплуатации
- температура окружающей среды, °C	от -20 до +60
- относительная влажность окружающей среды, %, не более	95
- атмосферное давление, кПа	от 84 до 106,7
Средняя наработка на отказ, ч	100000 часов
Средний срок службы, лет	10
Маркировка взрывозащиты	[Ex ia Ga] II C

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус барьера в виде наклейки.

Комплектность средства измерений

Таблица 6 - Комплектность средств измерений

Наименование	Обозначение	Количество
Барьеры искрозащиты PHI	-	1 шт.
Руководства по эксплуатации	-	1 экз.
Паспорт	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 4 Руководства по эксплуатации

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТУ 27.12.23-001-15295165-2023 «Технические условия. Барьеры искрозащиты PHI».

Правообладатель

Непубличное акционерное общество «СибКом» (АО «СибКом»)

ИНН 0278095326

Юридический адрес: 450083, Республика Башкортостан, г. Уфа, ул. Рихарда Зорге,

д. 33 к. 1

Телефон: (347) 222-84-22

Факс: (347) 222-84-22

Web-сайт: http://www.sybcom.ru

Изготовители

Непубличное акционерное общество «СибКом» (АО «СибКом»)

ИНН 0278095326

Юридический адрес: 450083, Республика Башкортостан, г. Уфа, ул. Рихарда Зорге, д. 33 корп. 1

Адрес места осуществления деятельности: 450520, Республика Башкортостан, Уфимский район, Зубовский сельсовет, село Зубово, улица Электрозаводская, дом 10Б

«Beijing Pinghe Chuangye Technology Development Co., Ltd.», Китай

Адрес: Китай, 102629, Room 206, Building A, NO.25, Yongxing road, Daxing Biological Medicine Industry Base, Daxing Dist., Beijing

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 140

Лист № 1 Регистрационный № 91055-24 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматизированные измерительные ТЕСТ-1201-02

Назначение средства измерений

Системы автоматизированные измерительные ТЕСТ-1201-02 (далее по тексту -системы) предназначены для измерений напряжения постоянного тока, а также для регистрации и отображения результатов измерений и контроля.

Описание средства измерений

Системы выполнены по модульному принципу на основе стандарта VXI и представляют собой набор функциональных модулей (мезонинов), размещенных в базовом блоке (крейте), объединенных в зависимости от функционального назначения в измерительные каналы (далее по тексту - ИК), управляемые персональной электронновычислительной                 машиной                 (далее                 по

тексту - ПЭВМ). Базовый блок с установленными в него модулями (мезонинами) образует блок электронный БЭ360, к которому присоединяется коммутационная панель КП 1201-01.

Принцип действия ИК основан на аналогово-цифровом преобразовании измеряемого напряжения постоянного тока в цифровое значение, доступное для чтения программой пользователя.

ИК реализованы с помощью измерителей мгновенных значений напряжения МН8И-10В, МН8И-50В, МН6И-150В, установленными на носитель мезонинов НМ-М

Конструктивно системы представляют собой стойку СЭ294 с установленными в нее источниками питания и блоком электронным БЭ360, образованным функциональными модулями, установленными на носитель мезонинов НМ-М и объединёнными коммутационной панели КП 1201-01. Стойка СЭ294 управляется при помощи ПЭВМ.

Заводской номер наносится на маркировочную табличку, расположенную на стойке, методом лазерной гравировки в виде цифрового кода.

Общий вид системы с указанием места нанесения заводского номера показан на рисунке 1. Нанесение знака поверки на системы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

а • *   ■  1

* •* *

Г. •••'• • • • *-> I

Место нанесения заводского номера

Рисунок 1 - Общий вид системы с указанием места нанесения заводского номера

Программное обеспечение

Системы работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:

• - считывание из модулей измерительной информации;

• - расшифровку полученной информации и приведение её к виду, удобному для дальнейшего использования;

• - визуализация результатов измерений в цифровом и графическом представлении;

• - хранение измерительной информации.

Метрологически значимая часть ПО выделена в файлы библиотеки математических функций: povCalc.so.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование	povCalc.so
Номер версии ПО	не ниже 1.0*
Цифровой идентификатор ПО	d8349cb9
Алгоритм вычисления цифрового идентификатора ПО	CRC32
Примечание: *Изменяемая часть программного обеспечения

Метрологические и технические характеристики

Метрологические и основные технические характеристики системы представлены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазоны измерений напряжения постоянного тока, В: - для мезонинных модулей МН8И-10В;	от -10 до +10
- для мезонинных модулей МН8И-50В;	от -50 до +50
-- для мезонинных модулей МН6И-150В	от -150 до +150
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ: - в диапазоне измерений напряжения постоянного тока от -10 до +10 В;	± 20
- в диапазоне измерений напряжения постоянного тока от -50 до +50 В;	± 50
- в диапазоне измерений напряжения постоянного тока от -150 до +150 В	± 100
Количество измерительных каналов: - в диапазоне измерений напряжения постоянного тока от -10 до +10 В;	16
- в диапазоне измерений напряжения постоянного тока от -50 до +50 В;	16
- в диапазоне измерений напряжения постоянного тока от -150 до +150 В	6

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	220 ± 22
- частота переменного тока, Г ц	50 ± 1
Испытательное напряжение переменного тока частотой 50 Гц при проверке электрической прочности изоляции цепи сетевого питания в течение минуты, В, не менее	1500
Электрическое сопротивление защитного заземления, Ом, не более	0,1
Электрическое сопротивление изоляции цепей сетевого питаний, МОм, не	20
менее
Потребляемая электрическая мощность, В^А, не более	700
Габаритные размеры стойки СЭ294, мм, не более: - длина;	830
- ширина;	600
- высота	1767

Продолжение таблицы 3

Масса стойки СЭ294, кг, не более	350
Рабочие условия применения
- температура окружающего воздуха, °C	от +10 до +40
- относительная влажность воздуха при температуре до +25 °C, %	до 80
- атмосферное давление, кПа	от 86,0 до 106,0
Средний срок службы, лет	10
Средняя наработка на отказ, ч	10000

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений Комплектность системы представлена в таблице 4.

Таблица 4 - Комплектность системы

Наименование	Обозначение	Количество, шт/экз
Система автоматизированная измерительная ТЕСТ-1201-02, в том числе: 1) Стойка электронная СЭ294 2) Стойка - Кабель - Модуль вентиляторный 3) Блок электронный БЭ360 - Системный контроллер ETHERNET CONTROLLER - Мезонинный модуль анализа дискретных сигналов МДС32 - Измеритель мгновенных значений напряжения МН8И-50В - Измеритель мгновенных значений напряжения МН8И-10В - Измеритель мгновенных значений напряжения МН6И-150В - Формирователь импульсных команд МФСК-24Э - Носитель мезонинов НМ-М - Крейт INTE006 FC VXI 3.0 Mainframe	ФТКС.411713.450	1
	ФТКС.411187.307	1
	ФТКС.301422.082	1
	ФТКС.685621.060-10	1
	-	1
	ФТКС.411259.391	1
	ФТКС.468260.041	1
	ФТКС.468266.009	2
	ФТКС.468266.023	2
	ФТКС.468266.023-01	2
	ФТКС.468266.035	1
	ФТКС.468266.040	1
	ФТКС.468269.011	2
	ФТКС.469133.005	1
4) Источник питания Keysight N6712A - Keysight N67020, option 908 - Keysight N6774A, option 761 - Keysight N6777A, option 761	-	1
	-	1
	-	2
	-	2
5) Источник бесперебойного питания Eaton 9SX 5000i RT3U	-	1
6) Промышленный компьютер	-	1*

Продолжение таблицы 4

7) Кабель	ФТКС.685621.060-14	1
8) Кабель	ФТКС.685621.220-04	1
9) Панель питания	ФТКС.687282.018	1
10) Панель	ФТКС.687285.001	1
11) Коммутационная панель КП 1201-01	ФТКС.687287.154	1
12) Кабель Ethernet 1,5 м	-	1
13) Кабель Ethernet 3 м	-	2
14) Коммутатор HPE OfficeConnect 1405-8G v3	-	1
15) Преобразователь MOXA UPort 1650-16	-	1
16) Плата ТН1-РС1-М	-	2
Кабель П-220В	ФТКС.685621.250	1
Провод заземления 5-10000 ГОСТ 18714-81	-	1
Внешний оптический привод DVD	-	1*
Клавиатура	-	1*
Манипулятор типа «мышь»	-	1*
Монитор 22" дюйма	-	1*
Операционная система Astra Linux	-	1*
Программные продукты Informtest VISA Linux	ФТКС.34003-02	2*
Система автоматизированная измерительная ТЕСТ-1201-02 Система проверки функций	ФТКС.52115-01	2*
Комплект ПО Linux модулей Информтест	ФТКС.85001-02	2*
Система автоматизированная измерительная ТЕСТ-1201-02 Комплект ЗИП одиночный	ФТКС.305656.363	1
Система автоматизированная измерительная ТЕСТ-1201-02 Комплект эксплуатационной документации	ФТКС.411713.450ВЭ	1
Примечание: *В соответствии с договором поставки

Сведения о методиках (методах) измерений приведены в разделе 4 руководства по эксплуатации ФТКС.411713.450РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования;

ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей. Общие требования;

Технические условия ФТКС.411713.450ТУ Системы автоматизированные измерительные ТЕСТ-1201-02.

Правообладатель

Общество с ограниченной ответственностью Фирма «Информтест» (ООО Фирма «Информтест»)

ИНН 7735075319

Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 8

Изготовитель

Общество с ограниченной ответственностью Фирма «Информтест» (ООО Фирма «Информтест»)

ИНН 7735075319

Адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 8

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 140

Регистрационный № 91056-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная массы нефтепродуктов на путях необщего пользования № 49 ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез»

Назначение средства измерений

Система измерительная массы нефтепродуктов на путях необщего пользования № 49 ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез» (далее - ИС) предназначена для измерений массы нефтепродуктов, находящихся в железнодорожных цистернах и составах из них, с учетом корректировки на выталкивающую силу воздуха.

Описание средства измерений

Принцип действия ИС основан на измерении, преобразовании и обработке системой сбора и обработки информации (далее - СОИ) входных аналоговых сигналов силы постоянного тока от 4 до 20 мА, поступающих по измерительным каналам (далее - ИК) от первичных измерительных преобразователей температуры и давления, а также входных цифровых электрических сигналов, поступающих от весов вагонных, и последующего вычисления массы нефтепродуктов, определяемой как разность массы заполненных и массы порожних железнодорожных цистерн, измеренных прямым методом статических измерений взвешиванием на весах расцепленных железнодорожных цистерн или взвешиванием на весах в движении нерасцепленных железнодорожных цистерн и составов из них, с корректировкой на выталкивающую силу воздуха.

ИС состоит из весов вагонных 7260 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 14819-06) модификации 7260P (далее - весы), преобразователя давления измерительного СДВ-SMART (регистрационный номер 61936-15) модификации 1041 (далее - СДВ-SMART), термопреобразователя универсального ТПУ 0304 (регистрационный номер 50519-17) модификации ТПУ 0304/М1-Н (далее - ТПУ 0304), СОИ. СОИ состоит из контроллера логического программируемого ПЛК 200 (регистрационный номер 84822-22) (далее -ПЛК 200), автоматизированного рабочего места оператора и модуля учета выталкивающей силы (далее - модуль УВС). Модуль УВС представляет собой аппаратно-программный комплекс с программным обеспечением «Учет Выталкивающей Силы» (далее - ПО «УВС»).

Состав ИК ИС приведен в таблице 1.

Таблица 1 - Состав ИК ИС

Тип ИК	Первичные измерительные преобразователи	Вторичная часть ИК
ИК массы	Весы	ПЛК 200
ИК температуры окружающей среды	ТПУ 0304
ИК абсолютного давления окружающей среды	СДВ-SMART

Рисунок 1 - Схема информационных потоков при выполнении измерений

Масса заполненных и порожних железнодорожных цистерн, составов из заполненных железнодорожных цистерн и составов из порожних железнодорожных цистерн измеряется с помощью весов. Результаты измерений поступают в информационную систему предприятия и модуль УВС по цифровым интерфейсам связи.

Параметры воздуха измеряются с помощью ИК температуры окружающей среды и ИК абсолютного давления окружающей среды.

Рассчитанные значения плотности нефтепродуктов, транспортируемых в железнодорожных цистернах, при стандартных условиях (при температуре плюс 15 °С или плюс 20 °С) поступают в модуль УВС из внешней информационной системы предприятия, связанной с центральной лабораторией предприятия.

Нескорректированная масса нефтепродуктов, принимаемых или отпускаемых в железнодорожные цистерны, определяется в ПЛК 200 как разность массы заполненной и массы порожней железнодорожных цистерн. Скорректированная масса нефтепродуктов вычисляется в ПЛК 200 путем умножения нескорректированной массы нефтепродуктов на коэффициент, учитывающий выталкивающую силу воздуха.

Основные функции ИС:

• - автоматизированное измерение, вычисление, регистрация, обработка, хранение и индикация массы нефтепродуктов в железнодорожных цистернах и составах из них с учетом корректировки на выталкивающую силу воздуха;

• - автоматическое распознавание номеров и типов железнодорожных цистерн, прошедших через весы;

• - архивирование и хранение данных по операциям приема и отпуска нефтепродуктов, формирование, отображение и печать текущих отчетов;

• - самодиагностика и защита системной информации от несанкционированного доступа к программным средствам и от изменения установленных параметров.

Заводской номер ИС (№ ТСП-49-2023) в виде буквенно-цифрового обозначения наносится типографским способом на самоклеящуюся маркировочную табличку, размещенную на корпусе ПЛК 200.

Конструкция ИС и условия эксплуатации ИС не предусматривают нанесение знака поверки и знака об утверждении типа.

Пломбирование ИС не предусмотрено. Пломбирование первичных измерительных преобразователей, входящих в состав ИК ИС, выполняется в соответствии с их описаниями типа.

Программное обеспечение

Программное обеспечение (далее - ПО) обеспечивает реализацию функций ИС.

Метрологически значимая часть ПО состоит из ПО ПЛК 200 и ПО «УВС».

Защита ПО от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем разграничения прав пользователей, идентификации, ведения доступного только для чтения журнала событий.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные ПО «УВС»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	uvs49.weightcorrector.service.exe
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.0
Цифровой идентификатор ПО	F03C7A68
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Таблица 3 - Идентификационные данные ПО ПЛК 200

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	owen 49.projectarchive
Номер версии (идентификационный номер) ПО	не ниже 4.0
Цифровой идентификатор ПО	9A0137EC
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Метрологические и технические характеристики

Метрологические характеристики ИС приведены в таблицах 4-7. Основные технические характеристики ИС приведены в таблице 8.

Таблица 4 - Метрологические характеристики ИК массы при статическом взвешивании на весах расцепленных железнодорожных цистерн

НмПВ, т	НПВ1, т	НПВ2, т	ei, кг	e2, кг	П1	П2	Интервалы взвешивания	Д, кг	Дэ, кг
0,4	100	200	20	50	5000	4000	от НмПВ до 500^e включ.	±0,5-e	±1,0-e
							св. 500^e до 2000^e включ.	±1,0-e	±2,0-e
							св. 2000^e	±1,5-e	±3,0-e
Примечание - Приняты следующие обозначения: НмПВ - наименьший предел взвешивания весов, т; НПВ1 - наибольший предел взвешивания весов для первого диапазона взвешивания, т; НПВ2 - наибольший предел взвешивания весов для второго диапазона взвешивания, т; e - значение поверочного деления весов, кг; e1 - значение поверочного деления весов для первого диапазона взвешивания, кг; e2 - значение поверочного деления весов для второго диапазона взвешивания, кг; n1 - число поверочных делений весов для первого диапазона взвешивания; n2 - число поверочных делений весов для второго диапазона взвешивания; Д - пределы допускаемой абсолютной погрешности при первичной поверке весов, кг; Д - пределы допускаемой абсолютной погрешности в эксплуатации, кг.

Таблица 5 - Метрологические характеристики ИК массы при взвешивании на весах в движении железнодорожных цистерн

НмПВ, т	Н11В1, т	НПВ2, т	Интервалы взвешивания	Пределы допускаемой относительной погрешности
1	100	200	от НмПВ до 35 % Н11В включ.	±0,3 % (от 35 % НПВ)
			св. 35 % НПВ	±0,3 % (от измеряемой массы)
Примечание - Приняты следующие обозначения: НмПВ - наименьший предел взвешивания весов, т; НПВ - наибольший предел взвешивания весов, т; НПВ1 -наибольший предел взвешивания весов для первого диапазона взвешивания, т; НПВ2 -наибольший предел взвешивания весов для второго диапазона взвешивания, т.

Таблица 6 - Метрологические характеристики ИК абсолютного давления и температуры окружающей среды

Тип ИК	Диапазон измерений	Пределы допускаемой абсолютной погрешности
ИК абсолютного давления окружающей среды	от 0 до 130 кПа (от 0 до 975,08 мм рт.ст.)	±2,4 кПа (±18 мм рт.ст.)
ИК температуры окружающей среды	от -50 до +200 °С	±1,32 °С

Таблица 7 - Метрологические характеристики ИС

Наименование характеристики	Значение
Диапазон измерений массы нефтепродуктов в железнодорожной цистерне, кг	от 45000 до 75000
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %: - при выполнении измерений прямым методом статических измерений взвешиванием на весах расцепленных железнодорожных цистерн	±0,4
- при выполнении измерений прямым методом статических измерений взвешиванием на весах движущихся нерасцепленных железнодорожных цистерн и составов из них (для составов общей массой до 1000 т)	±1,0
- при выполнении измерений прямым методом статических измерений взвешиванием на весах движущихся нерасцепленных железнодорожных цистерн и составов из них (для составов общей массой 1000 т и более)	±2,5
Пределы допускаемой приведенной к диапазону измерений погрешности вторичной части ИК при преобразовании входного аналогового сигнала силы постоянного тока, %	±0,28
Пределы допускаемой относительной погрешности вычислений, %	±0,01

Таблица 8 - Основные технические характеристики ИС

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	220+2з2
- напряжение постоянного тока, В	24+з264
- частота переменного тока, Г ц	50±1
Направление при взвешивании в движении	двухстороннее

Продолжение таблицы 8

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха в месте установки грузоприемной платформы весов, СДВ-SMART, ТПУ 0304, °С - температура окружающего воздуха в месте установки СОИ и весоизмерительного прибора, °С - относительная влажность (без конденсации влаги), %, не более - атмосферное давление, кПа	от -41 до +38 от +5 до +25 95 от 84 до 106

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Комплектность ИС приведена в таблице 9.

Таблица 9 - Комплектность ИС

Наименование	Обозначение	Количество, шт./экз.
Система измерительная массы нефтепродуктов на путях     необщего     пользования     № 49 ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез»	-	1
Паспорт	-	1
Руководство по эксплуатации	-	1
Методика поверки	-	1

Сведения о методиках (методах) измерений

приведены в документе «Рекомендация. Государственная система обеспечения единства измерений. Масса и объем нефтепродуктов. Методика измерений в железнодорожных цистернах в организациях Группы «ЛУКОЙЛ», аттестованном ФГУП «ВНИИР», свидетельство об аттестации методики измерений № 01.00257-2008/23306-10, регистрационный номер методики измерений ФР.1.29.2010.08554 с изменением № 1 в Федеральном информационном фонде по обеспечению единства измерений.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Правообладатель

Общество с ограниченной ответственностью «ЛУКОЙЛ-Нижегороднефтеоргсинтез»

(ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез»)

ИНН 5250043567

Юридический адрес: 607650, Нижегородская обл., р-н Кстовский, г. Кстово, ш. Центральное (Промышленный р-н), д. 9

Изготовитель

Общество с ограниченной ответственностью «Малленом Системс» (ООО «Малленом Системс»)

ИНН 3528176030

Адрес: 162606, Вологодская обл., г. Череповец, ул. Металлургов, д. 21, к. Б

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98

Факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 140

Лист № 1 Регистрационный № 91057-24 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры электронные медицинские инфракрасные CS Medica CS-77

Назначение средства измерений

Термометры электронные медицинские инфракрасные CS Medica CS-77 (далее по тексту - термометры) предназначены для бесконтактных измерений температуры тела человека (на лбу).

Описание средства измерений

Принцип действия термометров основан на измерении и дальнейшем преобразовании тепловой энергии инфракрасного излучения поверхности тела (или предмета) в электрический сигнал. Электрический сигнал подвергается усилению, аналого-цифровому преобразованию и отображается в цифровом виде на экране жидкокристаллического дисплея. При преобразовании инфракрасного излучения и усилении электрического сигнала обеспечивается условие пропорциональности значения электрического сигнала интенсивности инфракрасного излучения.

На экране дисплея термометра отображаются результат измерения температуры, отображаются ход сканирования, символы режима измерения температуры тела или предмета, индикация разряда элемента питания ниже допустимого уровня.

Термометры изготовлены в пластиковом корпусе, на одной стороне которого расположен инфракрасный датчик и кнопка включения в виде курка для включения, а также для проведения измерения температуры.

На боковой поверхности корпуса термометра расположены кнопки:

• - настроек MODE;

• - назад «-» и вперед «+» для отображения результатов предыдущих измерений температуры и для изменения настроек;

• - переключатель режимов (BODY или SURFACE).

В термометрах предусмотрены два рабочих режима: BODY - для измерений температуры тела человека на лбу; и SURFACE - для определения температуры предметов и окружающей среды.

В термометрах имеется звуковая сигнализация включения, завершения измерения температуры, превышения порогового значения температуры, а также режим автоматического отключения после окончания измерения, 3-х цветная подсветка дисплея в режиме BODY (зеленая, оранжевая, красная) и зеленая - в режиме SURFACE. Питание осуществляется от внутренних сменных элементов питания типа ААА.

Серийный номер в виде цифрового обозначения нанесен методом цифровой лазерной печати на самоклеящуюся пленку и наклеен на боковую панель термометра. Для ограничения доступа внутрь корпуса произведено его пломбирование при помощи наклеек с пломбирующим эффектом.

Общий вид термометров и места нанесения серийного номера и пломбирования представлены на рисунках 1-2.

Нанесение знака поверки на термометры не предусмотрено.

Программное обеспечение

Термометры имеют встроенное программное обеспечение (далее - ПО), размещенное внутри неразъемного корпуса, которое используется для проведения и обработки результатов измерений.

Конструкция средства измерений (далее - СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры тела человека (на лбу), °С	от +32,0 до +43,0
Пределы допускаемой абсолютной погрешности измерений температуры тела (на лбу), °С: в поддиапазоне измерений от 32,0 до 35,5 °С включ.	±0,3
в поддиапазоне измерений св. 35,5 до 42,0 °С включ.	±0,2
в поддиапазоне измерений св. 42,0 до 43,0 °С	±0,3

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон показаний температуры объектов (предметов и окружающей среды), °С	от 0,0 до 100,0
Цена единицы наименьшего разряда индикатора, °С	0,1

Продолжение таблицы 2

Наименование характеристики	Значение
Габаритные размеры термометра (Ш В Г), мм	149,0±15,0х95,0±10,0х45,0±4,5
Габаритные размеры чехла для хранения прибора (ШхВ), мм	176,0±17,5х116,0±11,5
Габаритные размеры мини-отвертки (ШхВ), мм	45,0±4,5х6,0±0,5
Винты для батарейного отсека(ШхВ), мм	3±0,3 х 6±0,5
Масса термометра (без элементов питания), г	115,0±11,5
Масса чехла для хранения прибора, г	7,0±0,7
Масса мини-отвертки, г	2,7±0,7
Питание, В: от элементов питания типа ААА	2x1,5
Условия эксплуатации: температура окружающей среды, °С относительная влажность, %, (без конденсата) атмосферное давления, кПа	от +10 до +40 от 15 до 85 от 70 до 106

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Термометр электронный медицинский инфракрасный	CS Medica CS-77	1 шт.
Элементы питания	тип ААА	2 шт.
Чехол для хранения прибора	-	1 шт.
Мини-отвертка	-	1 шт.
Винты для батарейного отсека	-	2 шт.
Руководство по эксплуатации с гарантийным талоном	-	1 шт.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации с гарантийным талоном «Термометр электронный медицинский инфракрасный CS Medica CS-77», раздел 9 Проведение измерения.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия Shenzhen Pacom Medical Instruments Co., Ltd., Китай.

Правообладатель

Shenzhen Pacom Medical Instruments Co., Ltd., Китай

Адрес: 2F & Zone A, 3F, Building B1, Qiangrongdong Industrial Zone, 723 Zhoushi Road, Jiuwei Community, Hangcheng Sub-district, Bao'an District, Shenzhen City, Guangdong Province 518126, P.R. China

Изготовитель

Shenzhen Pacom Medical Instruments Co., Ltd., Китай

Адрес: 2F & Zone A, 3F, Building B1, Qiangrongdong Industrial Zone, 723 Zhoushi Road, Jiuwei Community, Hangcheng Sub-district, Bao'an District, Shenzhen City, Guangdong Province 518126, P.R. China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 140

Лист № 1 Регистрационный № 91058-24 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные и управляющие UCP

Назначение средства измерений

Комплексы измерительно-вычислительные и управляющие UCP, предназначены для измерений и измерительных преобразований, стандартизованных аналоговых выходных сигналов датчиков в виде силы постоянного тока, и (или) частоты регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов.

Описание средства измерений

Комплексы измерительно-вычислительные и управляющие UCP (далее -комплексы) разработаны на основе программно-технических средств «TriStation» и «Architect», вторичных преобразователей, входящих в измерительные каналы (ИК). Принцип действия основан на сборе и обработке сигналов силы постоянного тока и (или) частоты. Данные сигналы поступают на входные модули где происходит преобразование сигналов в цифровые пакеты, затем посредством модулей интерфейса шины ввода-вывода, пакеты передаются на модули управляющих процессоров, для отображения, хранения и передачи полученной информации, на модули ввода-вывода, для формирования на их основе сигналов управления в аналоговом виде. В зависимости от применения к наименованию комплекса, для уточнения, может быть добавлена аббревиатура, состоящая из букв английского алфавита, например, CCS -Compressor Control System.

Комплексы включают в себя:

• - Стойки главного устройства: 8120X или MC01, предназначенные для установки модулей управляющих процессоров, модулей интерфейса шины ввода-вывода и модулей связи;

• - Расширительные стойки 8131X или EC01, предназначенные для установки различных модулей ввода-вывода и интерфейсов шины ввода-вывода;

Модули управляющих процессоров 3009X или PM01, служащие для приема сигналов от модулей ввода-вывода, отображения полученной информации и передачи сигналов управления;

• - Модули коммуникационного интерфейса 4355X или CM01 служащие для связи с другими комплексами;

• - Модули интерфейса шины ввода-вывода 4701X или BI01служащие для связи между управляющими процессорами 3009X или PM01u модулями ввода-вывода;

• - Операторские станции и инженерные станции, служащие для настройки и конфигурации оборудования;

• - Станции SOE, необходимые для мониторинга состояния системы;

• - Вспомогательное оборудование (блоки питания, адаптеры, коммутаторы и др.);

- Для связи с компонентами, периферийными устройствами, датчиками комплексы имеют встроенную поддержку сетевых протоколов и технологий: Ethernet, HART, modbus и rtu.

Модули крепятся на стойку главного устройства или расширительные стойки. Измерительные каналы комплексов могут содержать перечисленные ниже измерительные модули в любых технически целесообразных сочетаниях:

- Модули аналогового ввода 3722X или AI3281, обеспечивающие подключение измерительных преобразователям по токовому выходу 4 - 20 мА и обеспечивающие их питание;

- Модули аналогового ввода 3723X обеспечивающие подключение измерительных преобразователям по токовому выходу 4 - 20 мА требующих отдельного источника питания;

- Модули импульсного ввода 3512X или OSP01, обеспечивающие подключение измерительных преобразователей по частотному выходу;

- Универсальные модули ввода-вывода 3902AX, обеспечивающие подключение измерительных преобразователей по токовому выходу 4 - 20 мА как требующих дополнительного питания, так и не требующих;

- Модули аналогового вывода 3809AX или AO1681 для передачи сигналов управления по токовому выходу 4 - 20 мА;

- Модули VPM01 интеллектуальные модули ввода-вывода, с 8 частотными входами, для преобразования в цифровые сигналы.

Заводской номер, состоящий из арабских цифр наносится на информационную табличку, закрепленную на стенку стойки, методом пробивки, Пломбирование комплексов не предусмотрено. Нанесение знака поверки на комплексы не предусмотрено.

На рисунке 1 приведён общий вид комплексов, на рисунке 2 приведена структурная схема комплексов, на рисунке 3 указано место нанесения заводского номера.

Стойка 8120X с модулями 8131X, 3009X,    Стойка MC01 с расширительной стойкой

4355X,3902AX,3809AX,4701X,3722X,3723X,    EC01, с процессором PM01, модулями,

3512X, 4701X AO1681, CM01, BI01, AI3281,OSP01,AO1681,VPM01 Рисунок 1 - общий вид комплексов

1 - объект применения, 2 - измерительные преобразователи, 3 - стойки 8120X, MC01, 8131X, EC01, 4 - модули аналогового ввода 3722X, 3723X, 3512X, 3902AX, AI3281, OSP01, VPM01, 5-модули интерфейса шины ввода-вывода 4701X или BI01, 6 - модули управляющих процессоров

3009X или PM01, 7- модули аналогового вывода 3809AX или AO1681, 8 - клапана, задвижки,

регуляторы и пр.,9 - операторские станции и инженерные станции.

Рисунок 2 структурная схема комплексов

Рисунок 3 - место нанесения заводского номера

Программное обеспечение

Программное обеспечение комплексов можно разделить на 2 группы -встроенное программное обеспечение (ВПО) и внешнее - среда визуализации, устанавливаемое на персональный компьютер и/или загружаемое в контроллер 3009X или PM01 OSP01.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей систем в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит

Уровень защиты программного обеспечения, используемого в комплексах измерительно-вычислительных UCP от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Среда визуализации - ArchitectView и InTouch и соответствующая среда разработки подсистемы визуализации;

Идентификационные данные программного обеспечения (ПО) указаны в таблице

1.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные	Значение
Наименование ПО	Tricon TriStation1131 Software	Architect Program Software	Architect View	Intouch
Идентификационное наименование ПО	TriStation1131	Architect Program	Architect Viewer, Architect maker	Intouch
Номер версии (идентификационный номер) ПО, не ниже	x.y	3.x.y.z	-3.x.y	202y
*- где «х» принимает значения не менее 4,а у и z от 0 и не относится к метрологически значимой части ПО

Метрологические и технические характеристики

Метрологические и технические характеристики комплексов измерительновычислительных UCP приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Модули	Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов		Пределы допускаемой основной погрешности, Y - приведённой, % от диапазона измерений, Д - абсолютной, 5 -относительной, % от измеренного значения	Пределы допускаемо й дополните льной погрешности от изменения температуры окр.среды на 10 °С, % от диапазона измерений
	на входе	на выходе
1	2	3	4	5
3722X	от 4 до 20 мА	16 бит	Y = ±0,15	±0,05
3723X	от 4 до 20 мА	16 бит	Y = ±1	±0,05
3512X	0,5-2кГц 2-32 кГц 0,5-1кГц 1) 1-32 кГц 1)	32 бит	5 =±0,15 5 =± 0,05 5 =±0,1 1) 5 =± 0,01 1)1	±0,05

Окончание таблицы 2

3902AX	от 4 до 20 мА	16 бит	без HART: 5 =±0,25 c HART: 5 =±1	±0,05
	16 бит	от 4 до 20 мА	без HART: 5 =±0,2 c HART: 5 =±0,45	±0,05
3809AX	16 бит	от 4 до 20 мА	без HART: 5 =±0,2 c HART: 5 =±0,45	±0,05
AI3281	от 4 до 20 мА	16 бит	Y = ±0,15	±0,05
AO1681	16 бит	от 4 до 20 мА	Y = ±0,25	±0,05
OSP01	0,5-100 Гц 100Гц-10 кГц 10-32 кГц	32 бит	Д = ±0,2 Д = ±1 Y= ±0,01	±0,05
VPM01	0-30 кГц	32 бит	Y= ±1	±0,05
VPM01	0,017 - 100 Гц 101-500 Гц 501Гц-20 кГц	32 бит	— 00 — -Н -Н -н II II н < < г-	±0,05

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В	От 100 до 240
Потребляемая мощность, не более, кВт	7000
Габаритные размеры, ДхШхВ, не более, м	800x800x2100
Масса, не более, кг	200
Рабочие условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	От -10 до +60°С от 5 до 95 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист формуляра типографским способом и на информационную табличку методом пробивки.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов

Наименование	Обозначение	Количество, шт
Комплекс измерительно -вычислительный	UCP	В соответствии с заказом

Окончание таблицы 4

Комплект программного обеспечения	Tricon TriStation1131 Software,Architect Program Software, Architect View, Intouch	1
Формуляр	ФО	1

Сведения о методиках (методах) измерений

приведены в разделе 3 «Установка оборудования» руководства по эксплуатации

Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным и управляющим - UCP

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общиетехнические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы ля средств измерений времени и частоты»;

Стандарт предприятия Beijing Consen Automation technology Co.,Ltd., Китай. Комплексы измерительно - вычислительные и управляющие UCP.

Правообладатель

Beijing Consen Automation technology Co.,Ltd., Китай

Адрес: Китай, NO.7 Anxiang Street, Area B,Tianzhu Airport industrial Zone, Shunyi District, Beijing

Телефон : +86-10-80469999

E-mail: zhoukang@consen.net

Web-сайт: http://www.consen.net/

Изготовитель

Beijing Consen Automation technology Co.,Ltd., Китай

Адрес: Китай, NO.7 Anxiang Street, Area B,Tianzhu Airport industrial Zone, Shunyi District, Beijing

Телефон: +86-10-80469999

E-mail: zhoukang@consen.net

Web-сайт: http://www.consen.net/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. 1 Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313733.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 140

Лист № 1 Регистрационный № 91059-24 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала АО «ТГК-16» - «Казанская ТЭЦ-3» (четвертая очередь)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала АО «ТГК-16» - «Казанская ТЭЦ-3» (четвертая очередь) (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из двух уровней:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные компоненты: измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее - счетчики). Вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК) - центр сбора и обработки информации, выполненный на основе серверного оборудования промышленного исполнения и работающего под управлением программного обеспечения Пирамида-2000. ИВК включает в себя также каналообразующую аппаратуру, серверы баз данных (БД) и автоматизированные рабочие места.

ИИК, ИВК, технические средства приема-передачи данных и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;

- средняя на интервале времени 30 минут активная и реактивная электрическая мощность.

ИВК обеспечивает выполнение следующих функций:

• -   периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

• -   автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;

• -   хранение не менее 3,5 лет результатов измерений и журналов событий;

• -   автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;

• -   перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ и ТН;

• -   формирование отчетных документов;

• -   ведение журнала событий с фиксацией изменений результатов измерений, осуществляемых в ручном режиме, изменений коэффициентов ТТ и ТН, синхронизации (коррекции) времени с указанием времени до и после синхронизации (коррекции), пропадания питания, замены счетчика, событий, отраженных в журналах событий счетчиков;

• -   конфигурирование и параметрирование технических средств ИВК;

• -   сбор и хранение журналов событий счетчиков;

• -   ведение журнала событий ИВК;

• -   синхронизацию времени в сервере БД с возможностью коррекции времени в счетчиках электроэнергии;

• -   аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;

• -   самодиагностику с фиксацией результатов в журнале событий.

ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС». Обмен результатами измерений и данными коммерческого учета электроэнергии между информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется по электронной почте в формате XML 80020 в соответствии с требованиями регламентов оптового рынка электроэнергии. Передача результатов измерений в формате XML 80020, заверенных электронно-цифровой подписью, осуществляется с автоматизированных рабочих мест (АРМ).

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), которая работает следующим образом. ИВК получает шкалу времени UTC(SU) путем обработки сигналов системы GPS/ГЛОНАСС с использованием радиосервера точного времени РСТВ-01-01 (Рег. № 40586-12). ИВК обеспечивает синхронизацию часов счетчиков не реже одного раза в сутки и сервера БД в постоянном режиме.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится на информационную табличку на сервер ИВК и в формуляр типографским способом. Заводской номер 1.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида-2000». Идентификационные признаки ПО приведены в таблице 1. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Metrology.dll
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО	52E28D7B608799BB3CCEA41B548D2C83

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

№ ИК	Наименование ИК	ТТ	ТН	Счетчик	ИВК
1	2	3	4	5	6
1	Казанская ТЭЦ 3, Генератор № 1	ТШВ15 Кл.т. 0,2S Ктт = 8000/5 Рег. № 5719-15	ЗНОЛ.06 Кл.т. 0,5 Ктн=(6300/73)/(100/73) Рег. № 3344-08	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17	Сервер ИВК РСТВ- 01-01 Рег. № 40586 12
2	Казанская ТЭЦ 3, Генератор № 2	ТШВ-15 Кл.т. 0,5 Ктт = 6000/5 Рег. № 1836-63	ЗНОМ-15-63 Кл.т. 0,5 Ктн=( 10000/V3 )/(100/V3) Рег. № 1593-70	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17
3	Казанская ТЭЦ 3, Генератор № 3	ТШЛ 20 Кл.т. 0,5 Ктт = 6000/5 Рег. № 1837-63	ЗНОМ-15-63 Кл.т. 0,5 Ктн=( 10000/V3 )/(100/V3) Рег. № 1593-70	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17
4	Казанская ТЭЦ 3, Генератор № 4	ТШЛ 20 Кл.т. 0,5 Ктт = 8000/5 Рег. № 1837-63	ЗНОМ-15-63 Кл.т. 0,5 Ктн=( 10000/V3 )/(100/V3) Рег. № 1593-70	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17

П	родолжение таблицы 2
1	2	3	4	5	6
5	Казанская ТЭЦ 3, Генератор № 5	ТШЛ20Б-1 Кл.т. 0,2 Ктт = 6000/5 Рег. № 4016-74	ЗНОМ-15-63 Кл.т. 0,5 Ктн=( 10000/V3 )/(100/V3) Рег. № 1593-70	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17	Сервер ИВК РСТВ- 01-01 Рег. № 40586-12
6	Казанская ТЭЦ 3, Генератор № 6	ТШЛ20Б-1 Кл.т. 0,2 Ктт = 8000/5 Рег. № 4016-74	ЗНОМ-20-63 Кл.т. 0,5 Ктн=(18000/73)/(100/73) Рег. № 51674-12	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17
7	Казанская ТЭЦ 3, Генератор № 7	TBS-24 Кл.т. 0,2S Ктт = 16000/5 Рег. № 64418-16	UKM Кл.т. 0,2 Ктн=( 19000/V3 )/(100/V3) Рег. № 58436-14	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
8	Казанская ТЭЦ-3, ОВ-1-110 кВ	ТРГ-110 II* Кл.т. 0,2S Ктт = 1000/5 Рег. № 26813-06	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
9	Казанская ТЭЦ-3, ОВ-2-110 кВ	TG (TG145N) Кл.т. 0,2S Ктт = 1000/5 Рег. № 30489-09	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
10	Казанская ТЭЦ-3, ОВ-3-110 кВ	ТОГФ (ТОГФ-110) Кл.т. 0,2S Ктт = 1000/1 Рег. № 82676-21	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17
11	Казанская ТЭЦ 3, КЛ - 10 кВ Оргсинтез-1	ТОЛ (ТОЛ-10-I) Кл.т. 0,5 Ктт = 600/5 Рег. № 47959-16	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
12	Казанская ТЭЦ 3, КЛ - 10 кВ Оргсинтез-2	ТВЛМ-10 Кл.т. 0,5 Ктт = 600/5 Рег. № 1856-63	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
13	Казанская ТЭЦ 3, КЛ - 10 кВ КЗССМ-1	ТВЛМ-10 Кл.т. 0,5 Ктт = 600/5 Рег. № 1856-63	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12

П	родолжение таблицы 2
1	2	3	4	5	6
14	Казанская ТЭЦ 3, КЛ - 10 кВ КЗССМ-2	ТОЛ 10-1 Кл.т. 0,5 Ктт = 600/5 Рег. №15128-96	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
15	Казанская ТЭЦ 3, КЛ - 10 кВ АГНКС-1	ТВЛМ-10 Кл.т. 0,5 Ктт = 200/5 Рег. № 1856-63	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
16	Казанская ТЭЦ 3, КЛ - 10 кВ АГНКС-2	ТВЛМ-10 Кл.т. 0,5 Ктт = 200/5 Рег. № 1856-63	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
17	Казанская ТЭЦ 3, КЛ - 10 кВ МГК- 1	ТВЛМ-10 Кл.т. 0,5 Ктт = 200/5 Рег. № 1856-63	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12	Сервер ИВК
18	Казанская ТЭЦ 3, КЛ - 10 кВ МГК- 2	ТВЛМ-10 Кл.т. 0,5 Ктт = 150/5 Рег. № 1856-63	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12	РСТВ- 01-01 Рег. №
19	Казанская ТЭЦ 3, КЛ - 10 кВ АБЗ-1	ТЛМ-10 Кл.т. 0,5 Ктт = 300/5 Рег. № 2473-69	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12	40586 12
20	Казанская ТЭЦ 3, КЛ - 10 кВ МОЗ- 1	ТОЛ 10-1 Кл.т. 0,5 Ктт = 200/5 Рег. № 15128-96	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
21	Казанская ТЭЦ 3, КЛ - 10 кВ МОЗ- 2	ТОЛ 10-1 Кл.т. 0,5 Ктт = 200/5 Рег. № 15128-96	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
22	Казанская ТЭЦ 3, КЛ - 10 кВ РП-62-1	ТВЛМ-10 Кл.т. 0,5 Ктт = 600/5 Рег. № 1856-63	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12

П	родолжение таблицы 2
1	2	3	4	5	6
23	Казанская ТЭЦ 3, КЛ - 10 кВ РП- 62-2	ТВК-10 Кл.т. 0,5 Ктт = 600/5 Рег. № 8913-82	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12	Сервер ИВК РСТВ- 01-01 Рег. № 40586-12
24	Казанская ТЭЦ 3, КЛ - 10 кВ РП-65-1	ТОЛ 10-1 Кл.т. 0,5 Ктт = 400/5 Рег. № 15128-96	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
25	Казанская ТЭЦ 3, КЛ - 10 кВ РП-65-2	ТОЛ 10-1 Кл.т. 0,5 Ктт = 400/5 Рег. № 15128-96	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
26	Казанская ТЭЦ 3, КЛ - 10 кВ РП-20-1	ТЛМ-10 Кл.т. 0,5 Ктт = 600/5 Рег. № 2473-69	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
27	Казанская ТЭЦ 3, КЛ - 10 кВ РП-20-2	ТВЛМ-10 Кл.т. 0,5 Ктт = 600/5 Рег. № 1856-63	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
28	Казанская ТЭЦ 3, КЛ - 10 кВ ОАО Камэнергозащита	ТВК-10 Кл.т. 0,5 Ктт = 150/5 Рег. № 8913-82	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
29	Казанская ТЭЦ 3, КЛ - 10 кВ АБЗ-2	ТЛМ-10 Кл.т. 0,5 Ктт = 400/5 Рег. № 2473-69	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
30	Казанская ТЭЦ 3, КЛ - 10 кВ ЖБИ- 1	ТОЛ-СЭЩ-10 Кл.т. 0,5 Ктт = 400/5 Рег. № 32139-06	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
31	Казанская ТЭЦ 3, КЛ - 10 кВ ЖБИ- 2	ТОЛ-СЭЩ-10 Кл.т. 0,5 Ктт = 400/5 Рег. № 32139-06	НТМИ-10-66 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
32	Казанская ТЭЦ 3, 1ТР-110	ТРГ-110 II* Кл.т. 0,2S Ктт = 1000/5 Рег. №26813-06	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12

П	родолжение таблицы 2
1	2	3	4	5	6
33	Казанская ТЭЦ 3, 2ТР-110	ТОГФ (П) (ТОГФ-110) Кл.т. 0,2S Ктт = 1000/5 Рег. № 61432-15	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
34	Казанская ТЭЦ-3, 3ТР-110, (РТСН)	TAG 123 Кл.т. 0,2S Ктт = 1000/5 Рег. № 29694-08	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
35	Казанская ТЭЦ 3, АТ-1-110	ТОГФ (ТОГФ-110) Кл.т. 0,2S Ктт = 2000/1 Рег. № 82676-21	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17
36	Казанская ТЭЦ 3, АТ-2-110	ТОГФ (ТОГФ-110) Кл.т. 0,2S Ктт = 2000/1 Рег. № 82676-21	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17	Сервер ИВК РСТВ-01-01 Рег. № 40586-12
37	Казанская ТЭЦ 3, Блок ГТ-1	ТРГ-110 II* Кл.т. 0,2S Ктт = 1000/5 Рег. № 26813-06	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
38	Казанская ТЭЦ 3, Блок ГТ-2	ТРГ-110 II* Кл.т. 0,2S Ктт = 1000/5 Рег. № 26813-06	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
39	Казанская ТЭЦ 3, Блок ГТ-3	ТРГ (ТРГ-110) Кл.т. 0,2S Ктт = 1000/5 Рег. № 49201-12	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
40	Казанская ТЭЦ 3, Блок ГТ-4	ТОГФ (П) (ТОГФ-110) Кл.т. 0,2S Ктт = 1000/5 Рег. № 61432-15	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17

П	родолжение таблицы 2
1	2	3	4	5	6
41	Казанская ТЭЦ-3, ВЛ-110 кВ Блок ГТ-5	ТОГФ (П) (ТОГФ-110) Кл.т. 0,2S Ктт = 1000/5 Рег. № 61432-15	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
42	Казанская ТЭЦ 3, Блок ГТ-6	TG (TG 145N1) Кл.т. 0,2S Ктт = 1000/5 Рег. № 30489-09	ЗНГ (ЗНГ-110) Кл.т. 0,2 Ктн=(110000/73)/(100/73) Рег. № 41794-09	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12
43	Казанская ТЭЦ 3, АТ-1-220	ТОГФ (ТОГФ-220) Кл.т. 0,2S Ктт = 2000/1 Рег. № 82676-21	НАМИ-220 УХЛ1 Кл.т. 0,2 Ктн=(220000/73)/(100/73) Рег. № 20344-05	СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17
44	Казанская ТЭЦ 3, АТ-2-220	ТОГФ (ТОГФ-220) Кл.т. 0,2S Ктт = 2000/1 Рег. № 82676-21	НАМИ-220 УХЛ1 Кл.т. 0,2 Ктн=(220000/73)/(100/73) Рег. № 20344-05	СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17	Сервер ИВК
45	Казанская ТЭЦ 3, Обходной выключатель 220 кВ, ОВ-220	ТОГФ (П) (ТОГФ-220) Кл.т. 0,2S Ктт = 2000/5 Рег. № 61432-15	НАМИ-220 УХЛ1 Кл.т. 0,2 Ктн=(220000/73)/(100/73) Рег. № 20344-05	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12	РСТВ- 01-01 Рег. № 40586 12
46	Казанская ТЭЦ-3, ВЛ 220 кВ Казанская ТЭЦ-3 - Киндери I цепь (магистральная)	ТОГФ (ТОГФ-220) Кл.т. 0,2S Ктт = 2000/1 Рег. № 82676-21	НАМИ-220 УХЛ1 Кл.т. 0,2 Ктн=(220000/73)/(100/73) Рег. № 20344-05	СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17
47	Казанская ТЭЦ-3, КВЛ 220 кВ Казанская ТЭЦ-3 - Зеленодольская II цепь	ТОГФ (ТОГФ-220) Кл.т. 0,2S Ктт = 2000/1 Рег. № 82676-21	НАМИ-220 УХЛ1 Кл.т. 0,2 Ктн=(220000/73)/(100/73) Рег. № 20344-05	СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17
48	Казанская ТЭЦ-3, ВЛ 220 кВ Казанская ТЭЦ-3 - Киндери II цепь	ТОГФ (П) (ТОГФ-220) Кл.т. 0,2S Ктт = 1000/5 Рег. № 61432-15	НАМИ-220 УХЛ1 Кл.т. 0,2 Ктн=(220000/73)/(100/73) Рег. № 20344-05	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12

Продолжение таблицы 2

1	2	3	4	5	6
49	Казанская ТЭЦ-3, КВЛ 220 кВ Казанская ТЭЦ-3 - Зеленодольская I цепь	ТОГФ (ТОГФ-220) Кл.т. 0,2S Ктт = 2000/1 Рег. № 82676-21	НАМИ-220 УХЛ1 Кл.т. 0,2 Ктн=(220000/73)/(100/73) Рег. № 20344-05	СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17	Сервер ИВК РСТВ-01-01 Рег. № 40586 12
50	Казанская ТЭЦ 3, КЛ-10 кВ, Лушниковская ПГУ	ТОЛ-НТЗ (ТОЛ-НТЗ-10) Кл.т. 0,2S Ктт = 3000/1 Рег. № 69606-17	ЗНОЛП-ЭК (ЗНОЛП-ЭК-10) Кл.т. 0,2 Ктн=(10500/73)/(100/73) Рег. № 68841-17	СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17
Примечания: 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, 3, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик. 2. Допускается замена радиосервера точного времени на аналогичные утвержденных типов. 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4. Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений. 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица . 3 - Метрологические характеристики ИК в нормальных условиях применения

ИК №№	cos ф	Ь< I изм<1 5		I5< I изм<1 20		I20< I изм< 100		I100< I изм <I 120
		5weA %	5weP %	5weA %	5weP %	5weA %	5weP %	5weA %	5weP %
1	2	3	4	5	6	7	8	9	10
1	0,50	±2,1	±1,6	±1,7	±1,4	±1,4	±1,0	±1,4	±1,0
	0,80	±1,3	±2,0	±1,1	±1,7	±0,9	±1,3	±0,9	±1,3
	0,87	±1,3	±2,3	±1,0	±1,9	±0,8	±1,5	±0,8	±1,5
	1,00	±1,0		±0,8	-	±0,7	-	±0,7	-
2 - 4, 11 - 31	0,50	-		±5,4	±2,7	±2,9	±1,5	±2,2	±1,2
	0,80	-		±2,9	±4,4	±1,6	±2,4	±1,2	±1,9
	0,87	-		±2,5	±5,5	±1,4	±3,0	±1,1	±2,2
	1,00	-		±1,8	-	±1,1	-	±0,9	-

Продолжение таблицы 3

1	2	3	4	5	6	7	8	9	10
5, 6	0,50	-	-	±2,3	±1,6	±1,6	±1,1	±1,4	±1,0
	0,80	-	-	±1,5	±2,1	±1,0	±1,4	±0,9	±1,3
	0,87	-	-	±1,3	±2,5	±0,9	±1,7	±0,8	±1,5
	1,00	-	-	±1,1	-	±0,8	-	±0,7	-
7 - 10, 32 - 50	0,50	±1,8	±1,5	±1,3	±1,3	±0,9	±0,8	±0,9	±0,8
	0,80	±1,2	±1,8	±0,9	±1,4	±0,6	±1,0	±0,6	±1,0
	0,87	±1,1	±2,1	±0,8	±1,6	±0,6	±1,1	±0,6	±1,1
	1,00	±0,9	-	±0,6	-	±0,5	-	±0,5	-

Таблица . 4 - Метрологические характеристики ИК в рабочих условиях применения

ИК №№	cos ф	I изм<1 5		I5< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120
		6wa %	6wp %	6wa %	6wp %	6wa %	6wp %	6wa %	6wp %
1	0,50	±2,2	±2,1	±1,7	±1,9	±1,5	±1,7	±1,5	±1,7
	0,80	±1,5	±2,4	±1,2	±2,2	±1,1	±1,9	±1,1	±1,9
	0,87	±1,4	±2,7	±1,2	±2,3	±1,0	±2,1	±1,0	±2,1
	1,00	±1,2		±0,8	-	±0,8	-	±0,8	-
2 - 4, 11 - 31	0,50			±5,4	±3,0	±3,0	±2,0	±2,3	±1,8
	0,80			±2,9	±4,6	±1,7	±2,8	±1,4	±2,3
	0,87			±2,6	±5,6	±1,5	±3,3	±1,2	±2,6
	1,00			±1,8	-	±1,1	-	±0,9	-
5, 6	0,50			±2,4	±2,1	±1,7	±1,7	±1,5	±1,7
	0,80			±1,6	±2,5	±1,1	±2,0	±1,1	±1,9
	0,87			±1,5	±2,8	±1,1	±2,2	±1,0	±2,1
	1,00			±1,1	-	±0,8	-	±0,8	-
7 - 10, 32 - 50	0,50	±1,9	±2,0	±1,4	±1,9	±1,1	±1,6	±1,1	±1,6
	0,80	±1,3	±2,3	±1,0	±2,0	±0,8	±1,7	±0,8	±1,7
	0,87	±1,2	±2,5	±1,0	±2,1	±0,8	±1,7	±0,8	±1,7
	1,00	±1,1	-	±0,6	-	±0,6	-	±0,6	-
Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTC(SU) ±5 с
Примечание: I2 - сила тока 2% относительно номинального тока ТТ; I5 - сила тока 5% относительно номинального тока ТТ; I20 - сила тока 20% относительно номинального тока ТТ; I100 - сила тока 100% относительно номинального тока ТТ; I120 - сила тока 120% относительно номинального тока ТТ; 1изм - сила тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ; 3w<>a - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии; 6wgP - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии; 6wa - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения; 6wp - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество измерительных каналов	50
Нормальные условия: -  сила тока, % от Ьом - напряжение, % от U^ -  коэффициент мощности cos ф температура окружающего воздуха для счетчиков, °С:	от (2)5 до 120 от 99 до 101 0,5 инд. - 1,0 - 0,8 емк. от +21 до +25
Рабочие условия эксплуатации: допускаемые значения неинформативных параметров: -  сила тока, % от Ьом - напряжение, % от U^ -  коэффициент мощности cos ф температура окружающего воздуха, °C: - для ТТ и ТН - для счетчиков - для сервера	от (2)5 до 120 от 90 до 110 0,5 инд. - 1,0 - 0,8 емк. от -40 до +40 от 0 до +40 от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов Счетчики рег. №36697-17: -  среднее время наработки на отказ, ч -  среднее время возобновления работоспособности, ч Счетчики рег. №36697-12: -  среднее время наработки на отказ, ч -  среднее время возобновления работоспособности, ч Счетчики рег. №36697-08: -  среднее время наработки на отказ, ч -  среднее время возобновления работоспособности, ч Радиосервер РСТВ-01-01: -  среднее время наработки на отказ, ч -  среднее время возобновления работоспособности, ч Сервер ИВК: среднее время возобновления работоспособности, ч	220000 2 165000 2 140000 2 55000 24 1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	45 3,5

Знак утверждения типа

наносится типографским способом на титульный лист формуляра АИИС.21-2021/31032021.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала АО «ТГК-16» - «Казанская ТЭЦ-3» (четвертая очередь). Формуляр».

Комплектность средства измерений Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
1	2	3
Трансформаторы тока	TG (TG145N)	3
Трансформаторы тока	TAG 123	3
Трансформаторы тока	TG (TG 145N1)	3
Трансформаторы тока	ТОЛ 10-1	10
Трансформаторы тока	ТРГ-110 II*	12
Трансформаторы тока	ТРГ (ТРГ-110)	3
Трансформаторы тока	ТОЛ-НТЗ (ТОЛ-НТЗ-10)	3
Трансформаторы тока	ТОГФ (ТОГФ-110)	9
Трансформаторы тока	ТОГФ (тОГФ-220)	15
Трансформаторы тока	ТВЛМ-10	16
Трансформаторы тока	ТШВ15	2
Трансформаторы тока	ТШВ-15	2
Трансформаторы тока	ТОЛ (ТОЛ-10-I)	2
Трансформаторы тока	ТЛМ-10	6
Трансформаторы тока	ТШЛ 20	4
Трансформаторы тока	ТОЛ-СЭЩ-10	4
Трансформаторы тока	ТВК-10	4
Трансформаторы тока	TBS-24	3
Трансформаторы тока	ТШЛ20Б-1	6
Трансформаторы тока	ТОГФ (П) (ТОГФ-110)	9
Трансформаторы тока	ТОГФ (п) (тОГФ-220)	6
Трансформаторы напряжения	ЗНГ (ЗНГ-110)	18
Трансформаторы напряжения	ЗНОЛ.06	3
Трансформаторы напряжения	НТМИ-10-66	2
Трансформаторы напряжения	НАМИ-220 УХЛ1	9
Трансформаторы напряжения	ЗНОЛП-ЭК (ЗНОЛП-ЭК-10)	3
Трансформаторы напряжения	UKM	3
Трансформаторы напряжения	ЗНОМ-15-63	12
Трансформаторы напряжения	ЗНОМ-20-63	3
Счетчики	СЭТ-4ТМ.03М.16	9
Счетчики	СЭТ-4ТМ.03М	41
Сервер ИВК	Сервер ИВК	1
Радиосервер точного времени	РСТВ-01-01	1
Программное обеспечение	«Пирамида 2000»	1
Формуляр	АИИС.21-2021/31032021.ФО	1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии филиала АО «ТГК-16» - «Казанская ТЭЦ-3» (четвертая очередь)». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311735.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.

Правообладатель

Филиал акционерного общества «ТГК-16» - «Казанская теплоэлектрцентраль-3» (Филиал АО «ТГК-16» - «Казанская ТЭЦ-3»)

ИНН 1655189422

Юридический адрес: 420051, Республика Татарстан, г. Казань, ул. Северо-Западная, д. 1 Телефон: +7 (843) 572-03-59

Изготовитель

Филиал акционерного общества «ТГК-16» - «Казанская теплоэлектрцентраль-3» (Филиал АО «ТГК-16» - «Казанская ТЭЦ-3»)

ИНН 1655189422

Адрес: 420051, Республика Татарстан, г. Казань, ул. Северо-Западная, д. 1

Телефон: +7 (843) 572-03-59

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 140

Лист № 1 Регистрационный № 91060-24 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Новгородской области

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Новгородской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ состоит из трех уровней:

• 1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД»;

• 3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ОАО «РЖД», сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.

Сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ».

Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2».

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).

Цифровой сигнал с выходов счетчиков при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД», где осуществляется формирование и хранение информации. Допускается опрос счетчиков любым УСПД ОАО «РЖД» в составе АИИС КУЭ с сохранением настроек опроса.

Далее данные с УСПД ОАО «РЖД» передаются на сервер ОАО «РЖД», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически путем межсерверного обмена.

Допускается в качестве резервного канала сбора и передачи данных опрос любого счетчика сервером ООО «РУСЭНЕРГОСБЫТ» c использованием каналообразующего оборудования стандарта GSM.

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5.

СОЕВ включает в себя сервер точного времени Метроном-50М, устройство синхронизации времени УСВ-3, часы сервера ООО «РУСЭНЕРГОСБЫТ», часы сервера ОАО «РЖД», часы УСПД и счётчиков.

Сервер точного времени Метроном-50М, устройство синхронизации времени УСВ-3 осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов или часов компонентов системы со шкалой координированного времени Российской Федерации UTC(SU).

Уровень ИВК ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе сервера точного времени Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).

Уровень ИВК ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД ОАО «РЖД» синхронизируются от уровня ИВК ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчики синхронизируются от УСПД ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи «счетчик - УСПД». Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

В случае использования резервного канала связи стандарта GSM, счетчики синхронизируются от сервера ООО «РУСЭНЕРГОСБЫТ». Сравнение показаний часов счетчиков и сервера происходит при каждом сеансе связи «счетчик - сервер». Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.

Нанесение знака поверки и заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 249. Заводской номер указывается в формуляре АИИС КУЭ типографским способом. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав ИК АИИС КУЭ приведены в формуляре АИИС КУЭ.

Программное обеспечение

Идентификационные данные метрологически значимой части ПО представлены в таблицах 1-3.

Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Энергия Альфа 2
Номер версии (идентификационный номер) ПО	не ниже 2.0.0.2
Цифровой идентификатор ПО (MD 5, enalpha.exe)	17e63d59939159ef304b8ff63121df60
Таблица 2 - Идентификационные данные ПО «Аль	фаЦЕНТР»
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АльфаЦЕНТР
Номер версии (идентификационный номер) ПО	не ниже 12.01
Цифровой идентификатор ПО (MD 5, ac metrology.dll )	3E73 6B7F3 80863F44CC8E6F7BD211C54
Таблица 3 - Идентификационные данные ПО «ГОР	ИЗОНТ»
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ГОРИЗОНТ
Номер версии (идентификационный номер) ПО	не ниже 1.13
Цифровой идентификатор ПО	54 b0 a6 5f cd d6 b7 13 b2 Of ff 43 65 5d a8 1b

Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Уровень защиты ПО «Энергия Альфа 2», ПО «ГОРИЗОНТ» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4-6.

Таблица 4 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ

Номер ИК	Наименование объекта учета	Состав ИК АИИС КУЭ
		Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №)		Обозначение, тип		УСПД	УССВ
1	2	3		4		5	6
	ПС 110 кВ Бурга РУ 10 кВ ВЛ 10 кВ Ф.ПЭ-2		Кт=0,5	А	ТПЛ-10
		н н	Ктт=100/5	В	-
			№1276-59	С	ТПЛ-10
1		К н	Кт=0,5 Ктн=10000/100	А В	НАМИ-10-95 УХЛ2
			№20186-05	С
		Счетчик	Кт=0,58/1,0 Ксч=1 №16666-97	EA05L-B-3		ЭКОМ-3000	УСВ-3 Рег. № 64242-16
	ПС 110 кВ Торбино, РУ 10 кВ, ВЛ 10 кВ Ф.ПЭ-2		Кт 0.2S	А	ТЛО-10	Рег. № 17049-14	Метроном-50М Рег. № 68916-17
		н н	Ктт=100/5	В	-
			№25433-11	С	ТЛО-10
		К н	Кт=0,5	А
2			Ктн=10000/100	В	НАМИ-10-95 УХЛ2
			№20186-05	С
		Счетчик	Кт=0,58/1,0 Ксч=1 №16666-97	EA05L-B-3

Продолжение таблицы 4

1	2	3		4		5	6
3	ПС 110 кВ Волхово, РУ 10 кВ, ВЛ 10 кВ Ф.ПЭ-2	н н	Кт=0,5 Ктт=100/5 №9143-83	А	ТЛК10	ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 64242-16 Метроном-50М Рег. № 68916-17
				В	-
				С	ТЛК10
		К н	Кт=0,5 Ктн=10000/100 №16687-97	А В С	НАМИТ-10
		Счетчик	Кт=0,58/1,0 Ксч=1 №16666-97	EA05RAL-B-4
4	ПС 110 кВ Красненка, РУ 10 кВ, ВЛ 10 кВ Ф.ПЭ-1	н н	Кт=0,5 Ктт=100/5 №9143-83	А	ТЛК10
				В	-
				С	ТЛК10
		К н	Кт=0,5 Ктн=10000/100 №16687-97	А В С	НАМИТ-10
		Счетчик	Кт=0,58/1,0 Ксч=1 №16666-97	EA05RAL-B-3
5	ПС 110 кВ Заозерье РУ 10 кВ, ВЛ 10 кВ Ф.ПЭ-2	н н	Кт=0,5 Ктт=100/5 №9143-83	А	ТЛК10
				В	-
				С	ТЛК10
		К н	Кт=0,5 Ктн=10000/100 №16687-97	А В С	НАМИТ-10
		Счетчик	Кт=0,58/1,0 Ксч=1 №16666-97	EA05L-B-3

Продолжение таблицы 4

1	2	3		4		5	6
6	ПС 110 кВ Леонтьево, РУ 10 кВ, ф.13	н н	Кт 0.2S Ктт=200/5 №25433-06	А	ТЛО-10	ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 64242-16 Метроном-50М Рег. № 68916-17
				В	-
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/100 №20186-00	А В С	НАМИ-10-95 УХЛ2
		Счетчик	Кт=0,58/1,0 Ксч=1 №14555-99	A2R-4-AL-C29-T+
Примечания: 1 Допускается изменение наименования ИК без изменения объекта измерений. 2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 4, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 5 метрологических характеристик. 3 Допускается замена УССВ и УСПД на аналогичные утвержденных типов. 4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 5 - Основные метрологические характе		ристики ИК
Номера ИК	Вид электроэнергии	Границы основной погрешности (±6), %	Границы погрешности в рабочих условиях (±6), %
1, 3 - 5	Активная Реактивная	1,2 2,5	5,7 3,5
2, 6	Активная Реактивная	1,0 1,8	2,8 4,0
Пределы допускаемой	погрешности СОЕВ, с	±5
Примечания: 1  Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие P = 0,95. 3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном, cosф = 0,5инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от +5 до +35°С.

Таблица 6 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности, cos9 температура окружающей среды, °C: - для счетчиков активной энергии ГОСТ 30206-94 - для счетчиков реактивной энергии ГОСТ 26035-83	от 99 до 101 от 100 до 120 0,87 от +21 до +25 от +18 до +22
Условия эксплуатации: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности, cos9 - диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН - для счетчиков - для УСПД - для УСВ-3 - для Метроном-50М	от 90 до 110 от 2(5) до 120 от 0,5 до 1,0 от -40 до +35 от -40 до +55 от 0 до +40 от -25 до +60 от +15 до +30

Продолжение таблицы 6

1	2
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии ЕвроАЛЬФА:
- среднее время наработки на отказ, ч, не менее	50000
- среднее время восстановления работоспособности, ч, не более счетчики электроэнергии Альфа:	72
- среднее время наработки на отказ, ч, не менее	35000
- среднее время восстановления работоспособности, ч, не более УСПД:	72
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч, не более	24
ИВК:
- коэффициент готовности, не менее	0,99
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации ИИК:
- счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
ИВКЭ:
- УСПД:
- суточные данные   о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счётчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике и УСПД;

- пропадание и восстановление связи со счетчиком;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

- серверов;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - установка пароля на счетчики электрической энергии;

• - установка пароля на УСПД;

• - установка пароля на серверы. Возможность коррекции времени в:

• - счетчиках электрической энергии (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - сервере ИВК (функция автоматизирована). Возможность сбора информации:

• - о состоянии средств измерений (функция автоматизирована). Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 7.

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТПЛ-10	2
Трансформаторы тока	ТЛО-10	4
Трансформаторы тока	ТЛК10	6
Трансформаторы напряжения	НАМИТ-10	3
Трансформаторы напряжения	НАМИ-10-95 УХЛ2	3
Счетчики электроэнергии многофункциональные	ЕвроАЛЬФА	5
Счетчики электроэнергии многофункциональные	Альфа	1
Устройства сбора и передачи данных	ЭКОМ-3000	2
Устройства синхронизации времени	УСВ-3	1
Серверы точного времени	Метроном-50М	1
