О переоформлении свидетельства об утверждении типа средства измерений № 71123 «Контроллеры многофункциональные ARIS МТ500» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «Прософт-Системы» от И декабря 2018 г. № 2018-8693 и № 2018-8694 приказываю:

• 1.   Внести изменения в описание типа на контроллеры многофункциональные ARIS МТ500, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72362-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу «Контроллеры многофункциональные ARIS МТ500. Методика поверки с изменением № 1. ПБКМ.424337.002 МП», утвержденному ООО «ИЦРМ» 17 октября 2018 г., и распространить действие документа на контроллеры многофункциональные ARIS МТ500, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа №  71123

«Контроллеры многофункциональные ARIS МТ500», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 72362-18, в связи с заменой документа на методику поверки.

• 4.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(---------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

—

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «9» января 2019 г. № 2

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры многофункциональные ARIS MT500

Контроллеры многофункциональные ARIS MT500 (далее по тексту - контроллеры) предназначены для измерений силы и напряжения переменного тока, унифицированных аналоговых сигналов силы и напряжения постоянного тока.

Принцип действия контроллеров основан на сборе параметров электрических сетей и энергетического оборудования с использованием измерительных преобразователей и счетчиков электроэнергии.

Контроллеры применяются для сбора данных с микропроцессорных измерительных преобразователей (далее - МИП), счетчиков электрической энергии, приборов показателей качества электрической энергии, микропроцессорных терминалов релейной защиты и автоматики (далее - МП РЗА), модулей ввода-вывода дискретных и аналоговых сигналов, выдачи команд телеуправления, обработки полученной информации, ее хранения и трансляции в вышестоящие уровни автоматизированных информационно-измерительных систем, систем сбора и передачи информации (далее - ССПИ). Контроллеры применяются в качестве устройств сбора и передачи данных (далее - УСПД) в автоматизированных системах коммерческого (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ), в качестве контроллеров в системах телемеханики (СТМ, ССПИ) на электрических подстанциях (РП, ТП), станциях, объектах ЖКХ, а также в комплексных системах АСКУЭ и телемеханики.

Контроллеры содержат в себе процессор, оперативную память, диск на основе флэш-памяти, энергонезависимые часы и интерфейсы ввода-вывода, встроенные средства управления, GSM/GPRS модем и ГЛОНАСС/GPS приёмник точного времени.

Контроллеры позволяют объединить счётчики электроэнергии, модули телесигнализации и телеуправления и другие цифровые измерительные устройства (далее -ЦИУ) в объекты контроля, с использованием цифровых интерфейсов Ethernet, RS-485 и RS-232.

Для автоматической коррекции встроенных часов используется встроенный ГЛОНАСС/GPS - приемник или внешний сервер времени с протоколом NTP. Контроллеры обеспечивают синхронизацию времени опрашиваемых устройств в соответствии с протоколами обмена опрашиваемых устройств. Контроллеры выступают в качестве локального сервера времени и отвечают на NTP-запросы устройств.

Контроллеры обеспечивают опрос устройств в нескольких режимах:

• - режим чтения учетных данных;

• - режим чтения телеметрических данных;

• - режим совмещенного чтения учетных и телеметрических данных.

Число подключаемых устройств зависит от их типа, режима и цикла опроса. Максимально возможное число подключаемых устройств - не более 100.

Каналы обмена информации включают следующие интерфейсы:

• - Ethernet 10/100 МВ (обмен информацией осуществляется по стандартным цифровым протоколам обмена МЭК 870-5-104, CRQ, протоколам счетчиков, ЦИУ, МИП и МП РЗА);

• - RS-232/485 (обмен информацией осуществляется по стандартным цифровым протоколам обмена МЭК 870-5-101, МЭК 870-5-103, Гранит, МЭК 870-5-1-95 формата FT3, Modbus, протоколам счетчиков, ЦИУ, МИП и МП РЗА);

- GSM/GPRS.

Все данные и параметры хранятся в энергонезависимой памяти. Предусмотрен самостоятельный старт контроллеров после возобновления питания.

Контроллеры осуществляют самодиагностику и фиксируют все случаи неисправностей в журнале событий в энергонезависимой памяти, обеспечивают автоматический контроль достоверности передаваемой информации по каналу связи со счетчиком и автоматическую проверку работоспособности счетчиков с самотестированием и записью в журнал событий контроллера. Все электронные компоненты контроллеров размещены в пломбируемых корпусах.

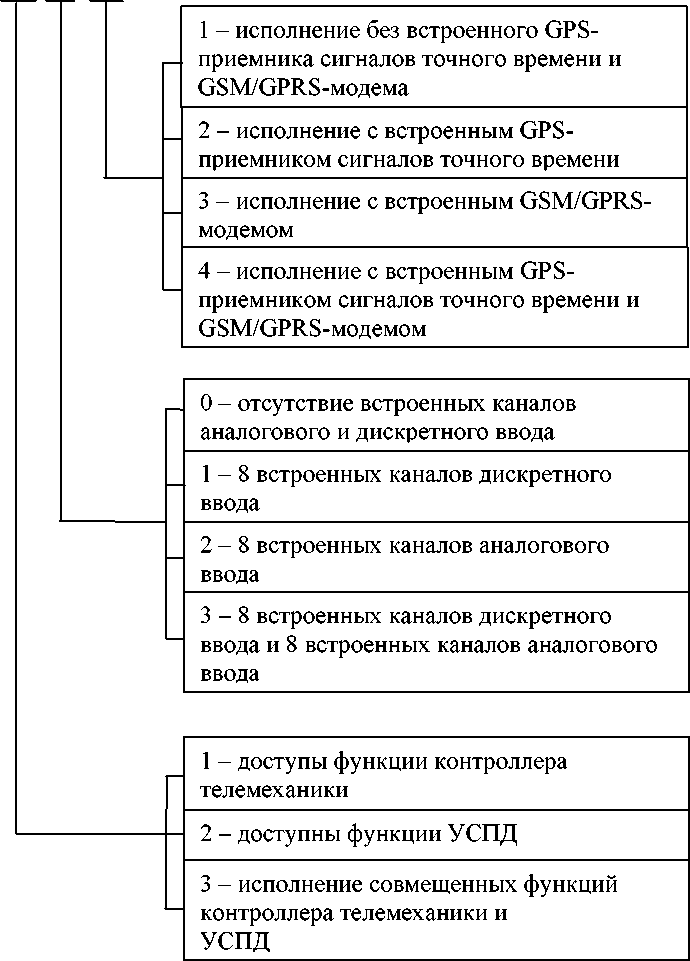

Конфигурация контроллеров определяется кодом исполнения:

ARIS MT500 - A B V

Общий вид контроллеров с указанием мест пломбирования от несанкционированного доступа и нанесения знака поверки представлен на рисунке 1.

Место

пломбирования

Место нанесения знака поверки

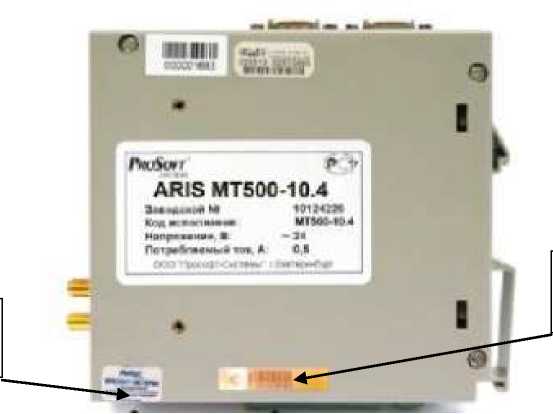

Рисунок 1 - Общий вид контроллеров с указанием мест пломбирования от несанкционированного доступа и нанесения знака поверки

Программное обеспечение (ПО) контроллеров делится на:

• - встроенное системное программное обеспечение (СПО);

• - внешнее прикладное программное обеспечение (ППО).

Внешнее ППО подразделяется на:

• - встроенный Web-сервер, предоставляющий интерфейс для конфигурирования контроллеров и отображения данных;

• - ПО для обработки, передачи, хранения, предоставления измерительной информации, телесигнализации и команд телеуправления.

Встроенное СПО контроллеров делится на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ПО вынесена в специализированную библиотеку - файл libecom.so. Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Для защиты от преднамеренных и непреднамеренных изменений блока данных, включающего в себя параметры конфигурации и архивы, используется парольная защита. При включении питания проводится сравнение контрольной суммы, рассчитанной для библиотеки, с контрольной суммой, хранящейся в энергонезависимой памяти контроллеров. При различии контрольных сумм регистрируется соответствующая аварийная ситуация с фиксацией в журнале событий в энергонезависимой памяти контроллера. Для защиты данных контроллеров от несанкционированных изменений предусмотрена программная защита средствами идентификации и аутентификации пользователей и управления доступом.

Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного СПО контроллеров

Основные метрологические и технические характеристики контроллеров приведены в таблицах 2-4.

Таблица 2 - Метрологические характеристики при измерении унифицированных сигналов

Таблица 3 - Метрологические характеристики при измерении времени

Таблица 4 - Технические характеристики

наносится на титульные листы эксплуатационной документации печатным способом и лицевую панель контроллеров методом маркировки.

Комплектность контроллеров представлена в таблице 5.

Таблица 5 - Комплектность контроллеров

осуществляется по документу «Контроллеры многофункциональные ARIS MT500. Методика поверки с изменением № 1. ПБКМ.424337.002 МП», утвержденному ООО «ИЦРМ» 17.10.2018 г.

Основные средства поверки:

• -  радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном фонде 46656-11);

• -  калибратор электрических сигналов CA51 (регистрационный номер в Федеральном информационном фонде 53468-13);

• -  частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых контроллеров с требуемой точностью.

Знак поверки наносится на корпус контроллеров, как показано на рисунке 1, на свидетельство о поверке или в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ПБКМ.424337.002 ТУ Контроллеры многофункциональные ARIS MT500. Технические условия

Общество с ограниченной ответственностью «Прософт-Системы»

(ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194 а

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

E-mail: info@prosoftsystems.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
