ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные многоцелевые с автоматической фотовидеофиксацией «КОПЕРНИК»

Комплексы измерительные многоцелевые с автоматической фотовидеофиксацией «КОПЕРНИК» (далее по тексту - Комплексы) предназначены для измерения текущих значений времени (интервалов времени) синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), скорости движения транспортных средств (далее по тексту - ТС) в зоне контроля (на локальных участках дорог) и на контролируемом участке в автоматическом режиме, расстояния до ТС и измерений текущих навигационных параметров и определения на их основе координат Комплексов.

Принцип действия Комплексов, при измерении скорости в зоне контроля, основан на измерении разности частоты высокочастотных сигналов при отражении от движущегося объекта, находящегося в зоне его контроля (эффект Доплера).

Принцип действия Комплексов, при измерении расстояния до ТС, основан на измерении относительных фазовых сдвигов отраженных сигналов.

Принцип действия Комплексов, при измерении скорости движения ТС на контролируемом участке, основан на косвенном методе, путем измерений интервала времени, за который ТС проходит известное расстояние.

Принцип действия Комплексов, при измерении текущих значений времени и координат основан на получении значений времени национальной шкалы координированного времени UTC (SU) и значений координат от приемника глобальной спутниковой системы ГЛОНАСС/GPS.

Комплексы изготавливаются в двух исполнениях: КОПЕРНИК-П и КОПЕРНИК-С.

КОПЕРНИК-П предназначен для обеспечения контроля за дорожным движением в режиме непрерывной работы в течение ограниченного промежутка времени и размещается на специальных конструкциях (штативах, треногах, вышках, на базе транспортных средств), при этом данный вариант исполнения не измеряет скорость на контролируемом участке дороги.

КОПЕРНИК-С предназначен для обеспечения контроля за дорожным движением в режиме непрерывной работы и стационарно размещается на опорах, стойках и других элементах обустройства автомобильных дорог.

Конструктивно измерительный модуль выполнен в ударопрочном пылевлагозащищенном корпусе и содержит: радиолокационный модуль, видеокамеру, инфракрасный прожектор, промышленный компьютер, приемник глобальной спутниковой системы ГЛОНАСС/GPS, энергонезависимый носитель данных, систему питания и термостабилизации. На корпусе измерительного модуля расположены герметичные разъемы для подключения внешних устройств.

Способы установки Комплексов указаны в руководстве по эксплуатации АИТС.402222.001-11 РЭ.

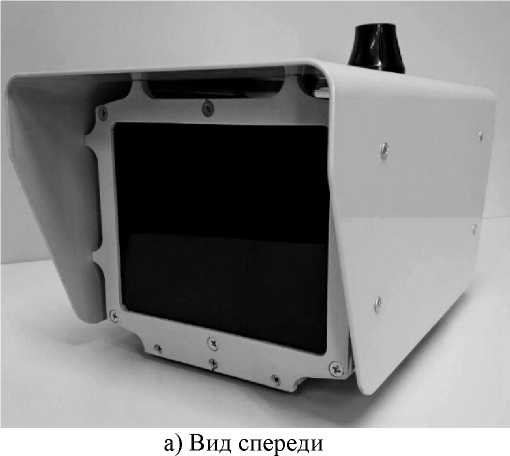

Общий вид измерительного модуля Комплексов представлен на рисунке 1.

Место нанесения знака утверждения типа

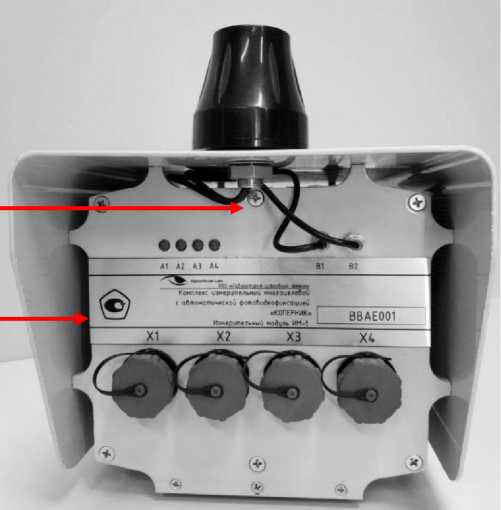

б) Вид сзади

Рисунок 1 - Общий вид и способ пломбирования измерительного модуля

Метрологически значимая часть программного обеспечения (ПО) обеспечивает: определение координат Комплексов и текущего времени, измерение интервалов времени, измерение скорости, измерение расстояния до ТС.

В функции, выполняемые встроенным в Комплексы ПО, входит:

• - получение и обработка измерительной информации радиолокационного модуля;

• - получение и обработка информации от видеокамеры;

• - вычисление скорости движения ТС;

• - извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS;

• - извлечение данных о координатах и точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS;

• - распознавание государственного регистрационного знака (ГРЗ) ТС.

Защита ПО от изменения её метрологически значимой части реализована путем установки парольной защиты. Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится фотохимическим способом на шильду, расположенную на корпусе измерительного модуля Комплексов, а также типографским способом на титульный лист формуляра АИТС.402222.001 ФО.

Таблица 4 - Комплект поставки Комплексов

осуществляется по документу АИТС.402222.001 МП «Комплексы измерительные многоцелевые с автоматической фотовидеофиксацией «КОПЕРНИК». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26 ноября 2018 г.

Основные средства поверки:

• - имитаторы параметров движения транспортных средств «Сапсан 3», регистрационный номер 51426-12 в Федеральном информационном фонде;

• - курвиметры дорожные универсальные для определения ровности покрытия автодорог УДК «Ровность», регистрационный номер 38179-08 в Федеральном информационном фонде;

• - источники первичные точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;

• - осциллографы цифровые запоминающие С8-205/2, регистрационный номер 64767-16 в Федеральном информационном фонде;

• - дальномеры лазерные Leica DISTO Х310, регистрационный номер 50417-12 в Федеральном информационном фонде;

• - рабочий эталон единиц координат местоположения 1 разряда по ГОСТ Р 8.750-2011, область пространства до 8000000 м от поверхности геоида, скорость в диапазоне от 0 до 12000 м/с, беззапросная дальность в диапазоне от 0 до 90000000 м, скорость изменения беззапросной дальности в диапазоне от 0 до 11000 м/с.

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых Комплексов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Государственная поверочная схема для средств измерений времени и частоты. Приказ Росстандарта № 1621 от 31.07.2018 г.

«Комплексы измерительные многоцелевые с автоматической фотовидеофиксацией «КОПЕРНИК». Технические условия АИТС.402222.001-01 ТУ

Общество с ограниченной ответственностью «Лаборатория цифрового зрения»

(ООО «Лаборатория цифрового зрения»)

ИНН 7820323280

Юридический адрес: 121205, г. Москва, территория инновационного центра СКОЛКОВО, бульвар Большой, д. 42, стр. 1, эт. 4, пом. 1407

Адрес: 190020, г. Санкт-Петербург, набережная Обводного канала, д. 136, корпус 1, литера Б, офис 407

Телефон:+7 (906) 226-83-33

Факс: +7 (495) 404-44-44

E-mail: ptolemeycm@gmail.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ

Телефон/факс: +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
