№96 от 27.01.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 135692
О переоформлении, продлении срока действия свидетельства №57970 об утверждении типа средства измерений "Приборы для измерения и регулирования температуры многоканальные "Термодат" и внесении изменений в описание типа
Приказы по основной деятельности по агентству
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ27 января 2020 г. у. 96_____
Москва
О переоформлении, продлении срока действия свидетельства № 57970 об утверждении типа средства измерений «Приборы для измерения и регулирования температуры многоканальные «Термодат» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО Н1111 «Системы контроля», г. Пермь от 28 ноября 2019 г. № 133 приказываю:
-
1. Внести изменения в описание типа приборов для измерения и регулирования температуры многоканальных «Термодат», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 17602-15, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Продлить срок действия свидетельства № 57970 об утверждении типа приборов для измерения и регулирования температуры многоканальных «Термодат» на последующие 5 лет.
-
3. Установить поверку приборов для измерения и регулирования температуры многоканальных «Термодат» по документу МП 2411-0106-2014 с изменением № 1 «Приборы для измерения и регулирования температуры многоканальные «Термодат». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 ноября 2019 г., и распространить его действие, в том числе и на приборы для измерения и регулирования температуры многоканальные «Термодат», находящиеся в эксплуатации.
-
4. Переоформить свидетельство № 57970 об утверждении типа приборов для измерения и регулирования температуры многоканальных «Термодат», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 17602-15, в связи с внесением изменений в методику поверки.
-
5. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
6. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
/----------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: OOE1O35E1BO7EOFB8OEA11890OBCB6D09O Кому выдан: Голубев Сергей Сергеевич Действителен: с 05.11,2019 до 06.11.2020
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии
от «27» января 2020 г. № 96
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения и регулирования температуры многоканальные «Термодат» Назначение средства измеренийПриборы для измерения и регулирования температуры многоканальные «Термодат» (далее - приборы) предназначены для измерения и преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей, датчиков с выходным унифицированным сигналом напряжения или силы постоянного тока) и отображения на цифровом дисплее текущего значения температуры, а также для сигнализации превышения пороговых значений, для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля, регулирования и управления технологическими процессами.
Описание средства измеренийПринцип действия приборов основан на преобразовании сигнала от первичных преобразователей температуры. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП) и других датчиков с унифицированным выходом 0-20 мА или 0-10 В, линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее в градусах Цельсия.
Приборы в зависимости от исполнения могут иметь релейные, транзисторные, симисторные, аналоговые выходы (0 - 20) мА или (4 - 20) мА, (0 - 100) мВ, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью мембранных кнопок, расположенных на лицевой панели корпуса прибора.
Конструктивно приборы выполнены в виде одного или нескольких блоков соединенных между собой цифровой связью. На лицевой панели расположены кнопки управления, светодиодная индикация и дисплей, где отображаются значение измеряемой температуры и параметры, устанавливаемые пользователем: заданное значение температуры, уровень выходной мощности, коэффициенты законов регулирования, режимы работы выходов и т.д. На задней поверхности корпуса установлены клеммы подключения первичных преобразователей, напряжения питания, управляющих выходов, клеммы интерфейса.
Приборы имеют цифровое обозначение модификаций: Термодат-08, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21С, 22, 25, 29, 30, 35, 37, 38, 39, 40, 46, 47, 128. Модификации различаются габаритными размерами, лицевой панелью, объемом внутренней памяти и максимальным количеством измерительных и выходных каналов.

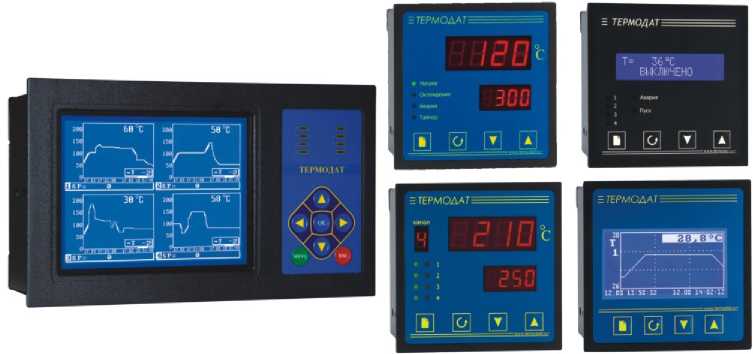

Рисунок 1 - Общий вид приборов
Программное обеспечениеПрибор функционирует под управлением встроенного программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения приборов
|
Идентификационные данные (признаки) Идентификационное наименование ПО |
Значение Termodat_m |
Номер версии (идентификационный номер) ПО 1.01
Цифровой идентификатор ПО -
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики
|
Таблица 2- Метрологические характеристики прибо- |
ров |
|
Наименование характеристики |
Значение |
|
Диапазоны измерений входных сигналов в температурном эквиваленте1^ °С |
от -270 до +2500 |
|
Диапазоны входных унифицированных сигналов силы постоянного тока, мА напряжения постоянного тока, В |
от 0 до 20 от 0 до 10 |
|
Пределы допускаемой приведенной погрешности в настроенном диапазоне измерений, % |
±(0,25+1 мл. разряда) |
|
1) Диапазоны измерений первичных преобразователей приведены в таблице 3 | |
Таблица 3 - Диапазоны измерений первичных преобразователей
|
Элемент на входе |
Диапазоны измерений |
Разрешающая способность дисплея |
|
Типы первичных преобразователей | ||
|
1 |
2 |
3 |
|
Термопреобразователи сопротивления | ||
|
Pt (а=0,00385 °С-1) |
от -200 до +500 °C |
1°С или 0,1°С |
|
П (а=0,00391 °С-1) |
от -200 до +500 °C | |
|
М (а=0,00428 °С-1) |
от -180 до +200 °C | |
|
Cu (Wioo=1,4260) |
от -50 до +200 °C | |
|
Ni (а=0,00617 °С-1) |
от -60 до +180 °C | |
|
Термоэлектрические преобразователи |
1°С | |
|
Тип ТХА (К) |
от -270 до +1372 °C | |
|
Тип ТНН (N) |
от -270 до +1300 °C | |
|
Тип ТЖК (J) |
от -210 до +1200 °C | |
|
Тип ТХК (L) |
от -200 до +800 °C | |
|
Тип ТМКн (T) |
от -270 до +400 °C | |
|
Тип ТПР (В) |
от +600 до +1820 °C | |
|
Тип ТПП 10 (S) |
от -50 до +1768 °C | |
|
Тип ТПП 13 (R) |
от -50 до +1768 °C | |
|
Тип ТВР А1 (А-1) |
от 0 до +2500 °C | |
|
1 |
2 |
3 |
|
Тип ТВР А2 (А-2) |
от 0 до 1800 °C | |
|
Тип ТВР А3 (а-3) |
от 0 до 1800 °C | |
|
Датчик с унифицированным выходным сигналом силы постоянного тока | ||
|
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА |
от 0 до 100 % настраиваемого диапазона измеряемой величины |
1 или 0,1 |
|
Датчик с унифицированным выходным сигналом напряжения постоянного тока | ||
|
от 0 до 1 В от 0 до 10 В |
от 0 до 100 % настраиваемого диапазона измеряемой величины |
1 или 0,1 |
Таблица 4 - Основные технические характеристики приборов
|
Наименование характеристики |
Значение |
|
Диапазон установки R01) для термопреобразователей сопротивления, Ом |
от 10 до 150 |
|
Количество входных измерительных каналов |
от 1 до 36 |
|
Количество каналов управления |
от 1 до 36 |
|
Компенсация холодных спаев |
есть |
|
Напряжение питания2), В | |
|
переменным током |
110; 220 |
|
Частотой, Гц |
от 49 до 51 |
|
постоянным током |
12; 24 |
|
Потребляемая мощность, В^А, не более |
22 |
|
Интерфейс |
RS485 |
|
Объем внутренней памяти, ГБ |
до 16 |
|
Габаритные размеры, мм, не более ВхШхД |
220x340x100 |
|
Масса, кг, не более |
3,5 |
|
Нормальные условия измерений: - диапазон температуры окружающего воздуха, °С |
от +15 до +30 |
|
- диапазон относительной влажности окружающего воздуха, %, не более |
80 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106 |
|
Условия эксплуатации2): Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха при температуре меньше +35 °С, % |
от +5 до +50 от -30 до +50 от -50 до +50 от 0 до 80 (без конденсации) от 0 до 95 (без конденсации) |
|
Алгоритмы регулирования |
Двухпозиционное регулирование; трехпозиционное регулирование; адаптивное регулирование; ПИД регулирование |
|
Выходы |
Выход в виде реле; выход для управления тиристорами; выход для управления симисторами; аналоговый выход (напряжение от 0 до 100 мВ, ток от 0 до 5 мА или от 4 до 20 мА) |
|
Время наработки до метрологического отказа, ч |
48000 |
|
Средний срок службы, лет, не менее |
7 |
| |
наносится на титульный лист эксплуатационной документации типографским способом и на прибор в виде наклейки.
Комплектность средства измерений
Таблица 5 - Комплектность прибора
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерения и регулирования температуры многоканальный |
Термодат-ХХ |
1 шт. |
|
Руководство по эксплуатации на исполнение модификации «Термодат-ХХ» |
РЭ |
1 экз. |
|
Паспорт прибора |
ПС |
1 экз. |
|
Методика поверки |
МП 2411 - 0106-2014 с изменением № 1 |
1 экз. |
|
ХХ - модификация прибора | ||
осуществляется по документу МП 2411 - 0106 - 2014 с изменением № 1 «Приборы для измерения и регулирования температуры многоканальные «Термодат». Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 ноября 2019 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012», регистрационный номер в Федеральном информационном фонде 56318-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к приборам для измерения и регулирования температуры многоканальным «Термодат»ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Технические условия ТУ4218-004-12023213-2013
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Системы контроля» (ООО НПП «Системы контроля»)
ИНН 5903022533
Адрес: 614031, Россия, г. Пермь, ул. Докучаева, 31А, Телефон/факс: +7 342 213 99 49
Е-mail: mail@termodat.ru
Web-сайт: www.termodat.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Регистрационный номер в реестре аккредитованных лиц RA.RU.311541
Заместитель
М.п.
А.В. Кулешов «27» января 2020 г.
Руководителя Федерального агентства по техническому регулированию и метрологии
