МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росставджрт)

28 декабря 2015 г.                                                              1668

..... ... №

Москва

О внесении изменений в описание типа на датчики вибрации ИВД 2

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об' утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «ПРОСОФТ-СИСТЕМЫ» от 26 октября 2015 г. № 2015-6261 приказываю:

• 1. Внести изменения в описание типа на датчики вибрации ИВД 2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 36537-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Федерального агентства



  С.С.Голубев

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «28» декабря 2015 г. № 1668

Изменения в описание типа на датчики вибрации ИВД 2

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики вибрации ИВД 2

Датчики вибрации ИВД 2 (далее - датчики) предназначены для измерений зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта.

Принцип действия датчика основан на взаимодействии электромагнитного поля катушки датчика с материалом контролируемого объекта. Если материал обладает электропроводностью, то на его поверхности находятся вихревые токи. Электромагнитное поле этих токов в соответствии с правилом Ленца действует навстречу полю катушки датчика, изменяя ее комплексное сопротивление. При измерении зазора между торцом датчика и контролируемой поверхностью возникает эквивалентное изменение комплексного сопротивления катушки.

Сигнал от датчика поступает на генератор, который преобразует его изменение в электрический сигнал в виде напряжения, пропорциональный расстоянию до контролируемой поверхности. Далее сигнал поступает на аналоговую плату, где производится аналого-цифровое преобразование и расчет зазора. Измеренное значение зазора передается в цифровом виде по интерфейсу RS485 в контроллер (компьютер IBM PC) и отражается на дисплее.

Функционально датчик представляет единую конструкцию, объединенную гильзу с чувствительным элементом - катушкой индуктивности на ее торце и корпус, в котором установлены две функциональные платы - аналоговая плата и плата микроконтроллера.

Наконечник датчика выполнен из диэлектрического материала, в котором заключена обмотка, питаемая высокочастотным сигналом от генератора.

Датчик представляет собой неразборную конструкцию и защищен от несанкционированного доступа герметизации корпуса, которая осуществляется с помощью клея.

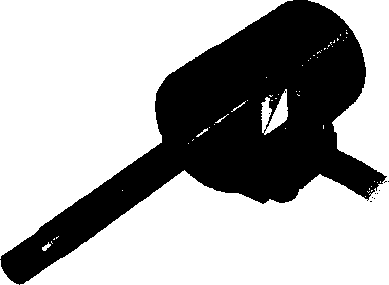

Рисунок 1 - Датчики вибрации ИВД 2

Датчики ИВД 2 имеют внешнее программное обеспечение (программа ConfiglVD), предназначенное для установки на персональный компьютер под управлением операционной системы семейства Microsoft Windows, которое служит для считывания результатов измерений.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Программное обеспечение имеет уровень защиты «А» по МИ 3286-2010.

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Условия эксплуатации:

• •  температура окружающего воздуха, °C...............................от минус 60 до плюс 80

• •  относительная влажность окружающей среды при температуре 30 °C, %, до...........100

• •  атмосферное давление, кПа........................................................от 86,6 до 106,7

Датчик имеет исполнение IP67 по ГОСТ 14254-96 по степени защиты от проникновения посторонних предметов.

Режим работы датчика - непрерывный.

Датчик в транспортной таре выдерживает транспортную тряску с числом ударов 6000 с максимальным ускорением 30 м/с².

Знак утверждения типа

Знак утверждения типа наносится на титульный лист РЭ и ПС типографским способом.

Комплектность средства измерений

Датчик вибрации с кабелем длиной 5 м

Крепежные гайки

Адаптер I-7520-преобразователь интерфейса RS485-RS232*

Технологическая программа ConfiglVD

Руководство по эксплуатации

Паспорт

Методика поверки

Поверка

осуществляется по документу ПБКМ.468223.001 ПМ1 «Датчики вибрации ИВД 2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 июля 2007 г.

Основные средства поверки: эталон 2 разряда по МИ 2070-90.

Сведения о методиках (методах) измерений

приведены в Руководстве по эксплуатации ПБКМ.468223.001 РЭ. Датчик вибрации ИВД 2.

Нормативные и технические документы, устанавливающие требования к датчику вибрации ИВД 2

• 1.    ГОСТ 30296-65. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

• 2.    МИ 2070 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот от (0,3 - 20000) Гц.

• 3.    Технические условия ТУ 4277-001-55181848-06. Датчик вибрации ИВД 2.

Изготовитель

ООО «Прософт-Системы»

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194а,

тел. (343) 376 28 20, тел./факс: (343) 376 28 30

Федеральное государственное унитарное предприятие «Всероссийский

научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: ofFice@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07. 2013 г.
