МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

26 ноября 2018 г.                                                  2463

Москва

О внесении изменений в описание типа на установки передвижные для измерений количества сырой нефти и попутного нефтяного газа УИСН-П

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «Нефтяные и Газовые Измерительные Технологии» от 8 мая 2018 г. № 38 приказываю:

• 1. Внести изменения в описание типа на установки передвижные для измерений количества сырой нефти и попутного нефтяного газа УИСН-П, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61294-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                               \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08,11.2018 до 08.11.2019

\__________—__________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «26» ноября 2018 г. № 2463

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки передвижные для измерений количества сырой нефти и попутного нефтяного газа УИСН-П

Установки передвижные для измерений количества сырой нефти и попутного нефтяного газа УИСН-П (далее - установки) предназначены для измерений количества извлекаемой из недр сырой нефти и нефтяного газа.

Принцип действия установок основан на сепарации жидкой и газообразной фаз сырой нефти и измерениях массы сепарированной жидкости с помощью массовых расходомеров, объема сепарированного газа с помощью объемных расходомеров газа. Содержание объемной доли воды в сепарированной жидкости измеряется поточным преобразователем влагосодержания или вычисляется по результатам измерений плотностей сырой нефти, воды и обезвоженной нефти. Остаточное газосодержание нефти после сепарации оценивается по специальному алгоритму, приведенному в методике измерений и реализованному в программном обеспечении установки. После измерений сырая нефть и нефтяной газ попадают в смеситель и, далее, в нефтесборный коллектор.

Установки могут применяться для измерений количества сырой нефти и нефтяного газа на одиночных скважинах и в составе групповых измерительных установок на кусте скважин.

Конструктивно установки состоят из технологического блока и аппаратного отсека с измерительно-вычислительным комплексом (далее - ИВК), размещенных в едином блок-боксе. Установки устанавливаются на шасси автомобиля повышенной проходимости или автомобильного прицепа.

Установки обеспечивают выполнение следующих функций:

• -  сепарацию продукции скважины при рабочем давлении в нефтегазовом сепараторе для последующих измерений;

• -  непрерывное автоматическое измерение массы сырой нефти счетчиками-расходомерами массовыми;

• -  непрерывное автоматическое измерение плотности сырой нефти поточными преобразователями плотности или счетчиками-расходомерами массовыми;

• -  непрерывное автоматическое измерение объемной доли воды в сепарированной жидкости поточным преобразователем влагосодержания или вычисление содержания объемной доли воды по результатам измерения плотностей сырой нефти, пластовой воды и нефти;

• -  непрерывное автоматическое измерение объема сепарированного свободного нефтяного газа объемным расходомером свободного нефтяного газа;

• -  непрерывное автоматическое измерение давления и температуры жидкости и газа на входе и выходе установки датчиками давления и температуры;

• -  визуальный контроль давления и температуры жидкости и газа манометрами и термометрами на входе и выходе установки и газовом сепараторе;

• -  отбор в дискретно-непрерывном режиме жидкости автоматическим пробоотборником (дополнительная опция);

• -  периодический отбор проб жидкости ручным пробоотборником;

• -  автоматическое измерение и регулирование уровня жидкости в сепараторе;

• -  вычисление массы нефти без учета воды;

• -  вычисление дебита нефтедобывающей скважины по жидкости, сырой нефти без учета воды, газу и воде;

• -  отображение измеряемых и вычисляемых значений на дисплее на рабочем месте оператора;

• -  регистрацию и хранение информации о результатах измерений количества и параметров сырой нефти по скважине за период не менее одного года;

• -  создание и ведение электронного журнала событий;

• -  защита программного обеспечения установки от несанкционированного доступа системой паролей.

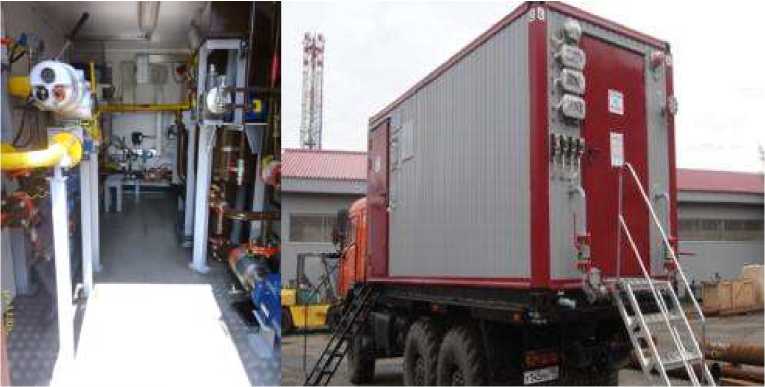

Общий вид установки представлен на рисунке 1.

Рисунок 1 - Общий вид Установки

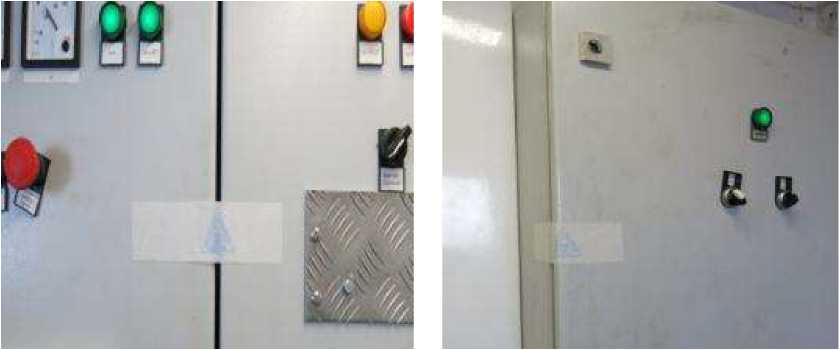

Пломбирование и защита от несанкционированного доступа показано на рис. 2

Рисунок 2 - Пломбирование шкафа с измерительно-вычислительным комплексом

Установки выпускаются в различных модификациях, отличающихся диапазонами измерений расхода жидкости и газа, приведенного к стандартным условиям, но имеющие одинаковые метрологические характеристики. Сведения о модификациях установок представлены в таблице 1. Установки на предельное рабочее давление до 4,0 МПа обозначены как УИСН-П-Х. Установки на предельное рабочее давление до 6,3 МПа обозначены как УИСН-П-Х-6,3, где Х -суточный дебит жидкости, т/сут.

Таблица 1 - Модификации установок

Перечень всех средств измерений, которыми могут быть комплектованы установки,

представлен в таблице 2.

Таблица 2 - Перечень СИ, используемых в установках

Программное обеспечение (далее - ПО) установок выполняет следующие функции:

• - вычисление параметров массы, объема, расхода, температуры, давления, плотности, коэффициентов среды;

• - обмен данными с контроллером УСО;

• - преобразование параметров входных электрических сигналов в значения величин;

• - контроль значений величин;

• - представление учетной информации в виде отчетов (оперативный, сменный, суточный, на партию жидкости);

• - создание и ведение архивов учетной информации;

• - создание и ведение журналов событий;

• - определение контрольной суммы CRC32 исполняемого файла программы;

• - защита от несанкционированного доступа системой паролей;

• - управление автоматическим пробоотборником;

• - автоматическое и ручное дистанционное управление приводами регуляторов расхода.

Идентификационные данные ПО приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО

Защита программного обеспечения установок от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Метрологические характеристики установок приведены в таблице 4.

Таблица 4 - Метрологические характеристики установок

Технические характеристики установок приведены в таблице 5.

Таблица 5 - Технические характеристики установок.

наносится на титульные листы эксплуатационной документации методом компьютерной графики и на паспортную табличку методом офсетной печати.

Таблица 6 - Комплектность средства измерений.

осуществляется по документу МП 0221-9-2015 «ГСИ. Инструкция. Установки передвижные для измерений количества сырой нефти и попутного нефтяного газа УИСН-П. Методика поверки», утвержденному ФГУП «ВНИИР» 30 марта 2015 г.

Основные средства поверки:

• - Государственный первичный специальный эталон массового расхода многофазной среды ГЭТ-195-2011 (далее ГЭТ - 195), диапазон воспроизведения:

массового расхода газожидкостной смеси (далее - ГЖС)            от 2 до 110 т/ч;

объемного расхода газа, приведенного к стандартным усло-     от 0,1 до 250,0 м³/ч;

виям

расширенная неопределенность (при коэффициенте охвата k = 2) воспроизведения: массового расхода ГЖС                                             0,46 %;

объемного расхода газа, приведенного к стандартным условиям           0,38 %.

• - Рабочий эталон единицы массового расхода газожидкостных смесей 1-го разряда по ГОСТ 8.637-2013 в диапазоне массового расхода жидкости от 0,02 т/ч до 27,00 т/ч и объемного расхода газа от 0,4 м³/ч до 700 м³/ч.

Знак поверки наносится на свидетельство о поверке.

Методика измерений приведена в документе «ГСИ. Масса сырой нефти и объем попутного нефтяного газа. Методика измерений установками передвижными для измерений количества сырой нефти и попутного нефтяного газа УИСН-П» (свидетельство об аттестации № 01.00257-2013/2009-15 от 9 февраля 2015 г., зарегистрирована в ФР под № ФР.1.29.2015.21153).

Методика измерений приведена в документе «ГСИ. Дебит скважин по нефти и попутному нефтяному газу. Методика измерений установками передвижными для измерений количества сырой нефти и попутного нефтяного газа УИСН-П» (свидетельство об аттестации № 01.00257-2013/10109-17 от 13 июля 2017 г., зарегистрирована в ФР под № ФР.1.29.2017.27983).

Нормативные и технические документы, устанавливающие требования к установке передвижной для измерений количества сырой нефти и попутного нефтяного газа УИСН-П

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ТУ 3667-0458-97243614-2010 Установки передвижные для измерений количества сырой нефти и попутного нефтяного газа УИСН-П

ООО «ИМС Индастриз»

ИНН 7736545870

Адрес: 142703, Московская обл., Ленинский район, г. Видное, ул. Донбасская, д.2, стр.10, ком.611

Тел.: +7 (495) 775-77-25, 221-10-50

E-mail: ims@imsholding.ru

ООО «Системы Нефть и Газ»

ИНН 5050024775

Адрес: 141100, Московская область, г. Щелково, ул. Заводская, д.1, корп.1

Тел.: +7 (495) 995-01-53, 995-52-50; тел./факс: +7 (495) 741-21-18

E-mail: office@ooosng.ru

ООО «Домодедовский опытный машиностроительный завод»

ИНН 7710535349

Адрес: 142005, Московская область, г. Домодедово, ул. Кирова, 27

Тел./факс: +7 (495) 788-57-81

E-mail: domz@domz.ru

ООО «Системы Нефть и Газ Балтия»

ИНН 3908036487

Адрес: 236039 г. Калининград, ул. Портовая 41

Тел.: +7 (4012) 63-12-47, факс: +7 (4012) 47-41-84

E-mail: info@ogsb.ru

Общество с ограниченной ответственностью «Нефтяные и Газовые Измерительные Технологии» (ООО «НГИТ»)

Адрес: 143026, г. Москва, территория Сколково Инновационного Центра, ул. Нобеля, дом 7, помещение 73

Тел.: +7 (499) 519-64-48

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»

Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А

Тел.: +7 (843) 272-70-62

Факс: +7 (843) 272-00-32

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
