ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры энергий гамма-излучения полупроводниковые «Гамма-1П»

Спектрометры энергий гамма-излучения полупроводниковые «Гамма-1П» (далее по тексту - спектрометры) предназначены для измерений энергии испускаемых радионуклидами фотонов гамма-излучения, измерений активности гамма-излучающих радионуклидов.

Конструктивно спектрометры состоят из следующих устройств:

- экран-защита свинцовый;

- блок детектирования полупроводниковый;

- усилитель предварительный спектрометрический;

- устройство спектрометрическое;

- анализатор многоканальный амплитудный;

- принтер.

Экран-защита свинцовый обеспечивает повышение чувствительности спектрометра за счет снижения уровня внешнего гамма-фона, регистрируемого германиевым полупроводниковым детектором.

Блок детектирования полупроводниковый предназначен для преобразования энергии гамма-квантов в пропорциональные по амплитуде электрические сигналы для последующей их обработки.

Выбор типа полупроводникового детектора (1111Д) определяется техническим заданием Заказчика на этапе оформления договора (контракта) на поставку спектрометра. Выбирается ППД детектор с требуемыми характеристиками по эффективности регистрации, разрешающей способности и диапазону регистрируемой энергии, а также исходя из эксплуатационных характеристик по способу охлаждения детектора (азотоохлаждаемые или электроохлаждаемые).

Усилитель предварительный спектрометрический предназначен для линейного преобразования выходного сигнала от детектора в импульсы напряжения и их предварительного усиления.

Устройство спектрометрическое, включающее в себя блоки низковольтного и высоковольтного источников питания, спектрометрического усилителя импульсов, предназначено для питания блока детектирования высоковольтным напряжением, усиления и формирования импульсов, поступающих с предварительного усилителя спектрометрического.

Анализатор многоканальный амплитудный импульсов представляет собой модуль АЦ1 и компьютер с установленным на него программным обеспечением спектрометра. Анализатор предназначен для накопления, визуализации, обработки, включая качественный и количественный анализ, спектрометрической информации; хранения спектров и результатов обработки на жестком магнитном диске; вывода информации на принтер.

1ринцип действия спектрометров основан на преобразовании энергии гамма-квантов в чувствительном объеме детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и обработкой многоканальным амплитудным анализатором.

Спектрометрические устройства СУ-0411, СУ-0511, СУ-07ЦА, СУ-07Ц1 имеют блок АЦ1 в своём составе.

Обработка результатов измерений, управление процессами регистрации и накопления спектров гамма-излучения обеспечиваются компьютером с соответствующим программным обеспечением.

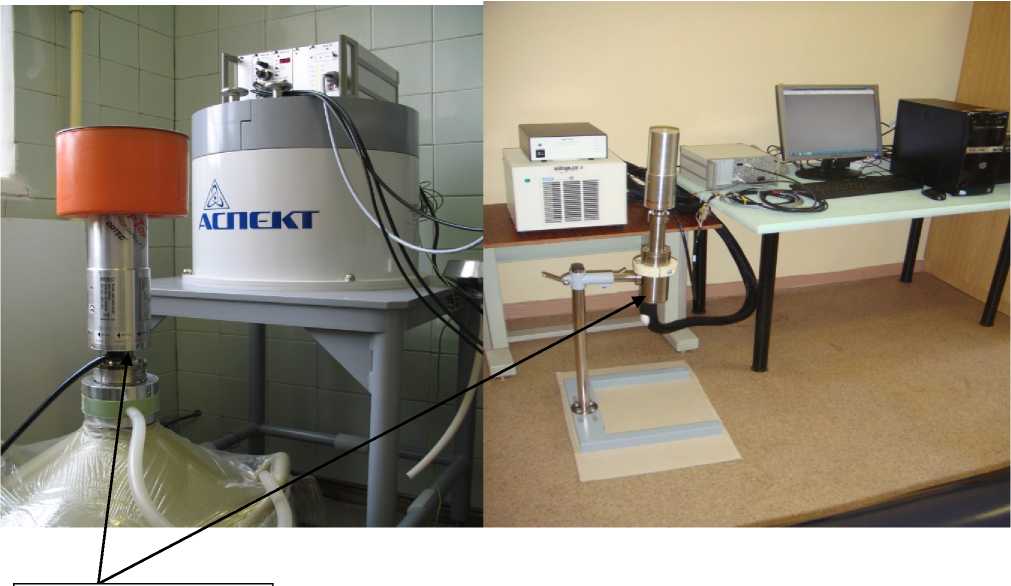

Общий вид спектрометра и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Места пломбировки

Рисунок 1 - Общий вид спектрометра

Спектрометры оснащены программным обеспечением (далее - ПО) SpectraLineHandy, SpectraLineGP, SpectraLineUltimate (из списка, в соответствии с техническим заданием Заказчика).

ПО SpectraLineGP предназначено для накопления, сохранения спектров и прецизионной обработки гамма-спектров от полупроводниковых и сцинтилляционных спектрометров, определения радионуклидного состава и расчета удельной активности анализируемой пробы, получения отчетов (протоколов) измерений.

ПО SpectraLineHandy предназначено для работы с переносными гамма-спектрометрами и поддерживает все возможности SpectraLineGP.

ПО SpectraLineUltimate объединяет все возможности ПО SpectraLineGP и SpectraLine-Handy.

ПО защищено электронным ключом от несанкционированного доступа к настройкам.

Уровень защиты программного обеспечения «высокий» в соответствии с Р50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Продолжение таблицы 1

При комплектации ПО с номером версии выше перечисленных в таблице 1 в сопроводительной документации должны быть указаны идентификационные данные ПО для последующего метрологического обслуживания.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Габаритные размеры и масса составных частей спектрометра

Продолжение таблицы 4

наносится на задней стенке спектрометрического устройства методом сеткографии или путем наклеивания шильдика и на титульных листах руководства по эксплуатации и паспорта графически или специальным штемпелем.

Таблица 5 - Комплектность средства измерений

Продолжение таблицы 5

осуществляется по документу ДЦКИ.412131.008РЭ «Спектрометр энергий гамма-излучения полупроводниковый Гамма-1П. Руководство по эксплуатации» раздел 5 «Методика поверки», согласованному ГЦИ СИ ФГУ «Менделеевский ЦСМ» (Центральное отделение) 15 декабря 2008 г.

Основные средства поверки:

- источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г (регистрационный номер в Федеральном информационном фонде 44591-10), активность от 10³ до 10⁵ Бк, пределы допускаемой относительной погрешности воспроизведения активности ±3 %.

Проверка программного обеспечения осуществляется в соответствии с документом «Спектрометр энергий гамма-излучений полупроводниковый Гамма-1П. Руководство по эксплуатации ДЦКИ.412131.008 РЭ».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров

ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ДЦКИ.412131.008 ТУ (ТУ.4362-013-23521658-2008) Спектрометр энергий гамма-излучения полупроводниковый Гамма-1П. Технические условия

Закрытое акционерное общество Научно-производственный центр «АСПЕКТ» им. Ю.К. Недачина (ЗАО НПЦ «АСПЕКТ»)

ИНН 5010002623

Адрес: 141980, Московская обл., г. Дубна, ул. В. И. Векслера, д. 6

Телефон/факс: +7 (49621) 6-51-08

Web-сайт: www.aspect.dubna.ru

E-mail: aspect@dubna.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон: +7 (495) 546-45-00, факс: +7 (495) 546-45-01

Web-сайт: www.mencsm.ru

Е-mail: info.mdl@rostest.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № 30083-2014 от 07 февраля 2014 г.
