ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления ТЖИУ406, ТЖИУ406-М100 Назначение средства измеренийДатчики давления ТЖИУ406, ТЖИУ406-М100 (далее по тексту - датчики) предназначены для непрерывных измерений и преобразований значений измеряемого параметра: избыточного давления, абсолютного давления, разности давлений нейтральных по отношению к нержавеющим сталям и сплавам титана жидких, газообразных сред и пара в унифицированные выходные токовые сигналы и (или) цифровые сигналы в стандартах протоколов HART или MODBUS с интерфейсом RS-485.
Описание средства измеренийПринцип действия датчиков давления ТЖИУ406, ТЖИУ406-М100 основан на использовании тензорезистивного эффекта. Датчики выпускается с двумя различными типами тензоре-зистивных модулей: кремний на кремнии (КНК) или кремний на сапфире (КНС). Под воздействием давления в тензомодулях происходит деформация тензорезисторов, вызывающая изменение их сопротивлений, преобразуемое в электронном блоке датчика в цифровой код, функционально связанный с измеряемым давлением. Микропроцессор электронного блока корректирует цифровой код, компенсируя нелинейность передаточной функции тензомодуля и ее температурную зависимость. Скорректированный цифровой код передается на устройство, формирующее унифицированный аналоговый и/или цифровой выходной сигнал.
Для визуализации результатов измерения датчики оснащены жидкокристаллическим цифровым дисплеем, обеспечивающим вывод результатов измерений в цифровом виде.
В зависимости от измеряемого давления и выходного сигнала датчики имеют следующее обозначения моделей:
|
ТЖИУ406 |
ТЖИУ406ДИ-М100 |
избыточное давление |
|
ТЖИУ406А |
ТЖИУ406ДА-М100 |
абсолютное давление |
|
ТЖИУ406Д |
ТЖИУ406ДД-М100 |
разность давлений |
|
ТЖИУ406ИВ |
ТЖИУ406ДИВ-М100 |
избыточное давление - разрежение |
|
ТЖИУ406В |
ТЖИУ406ДВ-М100 |
разрежение |
Датчики имеют возможность установки уровня токового сигнала оповещения об ошибке при самодиагностике.
Внешний вид приборов представлен на рисунке 1
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2-3.

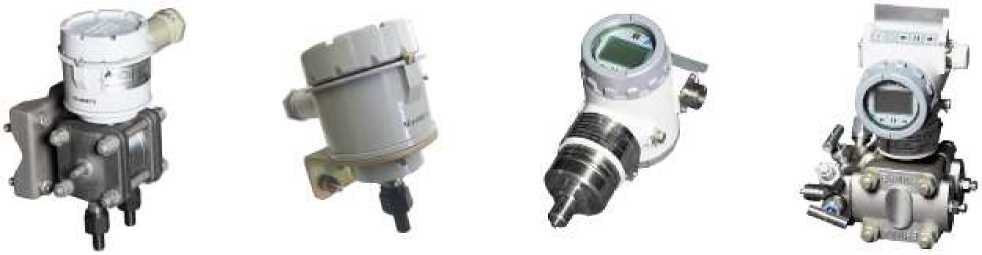

Рисунок 1 - Общий вид датчиков давления типа ТЖИУ406, ТЖИУ406-М100
а) б) в)
Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки на датчик ТЖИУ406-М100
а) наружная пломба на стопорном винте, предотвращающем снятие корпуса электронного блока;
б) внутренняя гарантийная пломба под панелью управления с ЖКИ для исполнения МП1, МП2;
в) внутренняя гарантийная пломба на крышке клеммной колодки для исполнения МП1, МП2.
а)
б)
Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки на датчик ТЖИУ406
а) на клеммной колодке электронного блока (внутренняя пломба);
б) на винте-фиксаторе, предотвращающем отворачивание крышки (наружная пломба).
Датчики имеют встроенное, метрологически значимое программное обеспечение (ПО) -TM47193 или TM47193_TRN. Данное ПО устанавливается в датчиках давления ТЖИУ406-М100-Вн на заводе-изготовителе во время производственного цикла.
ПО встроено в микроконтроллер ДД (датчики давления) и предназначено:
-
- для управления работой всей электронной схемой ДД;
-
- для обеспечения компенсации погрешности нелинейности и температурной погрешности первичного преобразователя ДД;
-
- для обеспечения вывода измеренной величины или диагностических сообщений на встроенный жидкокристаллический индикатор (ЖКИ)
Таблица 1 - Идентификационные данные ПО
|
Идентификационное наименование ПО |
TM47193 |
TM47193 TRN |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.0.0.1 | |
|
Цифровой идентификатор ПО |
отсутствует | |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения -отсутствуют.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики датчиков давления ТЖИУ406 и ТЖИУ406-М100 представлены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений для датчиков давления ТЖИУ4061-*: | |
|
- избыточного давления: от минимального диапазона, кПа |
от 0 до 0,4 |
|
до максимального диапазона, МПа |
от 0 до 25 |
|
- разности давлений: от минимального диапазона, кПа |
от 0 до 0,4 |
|
до максимального диапазона, МПа |
от 0 до 4 |
|
- абсолютного давления: от минимального диапазона, кПа |
от 0 до 60 |
|
до максимального диапазона, МПа |
от 0 до 25 |
|
- избыточного давления-разрежения: от минимального диапазона, кПа |
от -3 до 3 |
|
до максимального диапазона, МПа |
от -0,1 до +5,9 |
|
- разрежения: от минимального диапазона, кПа |
от -1,6 до 0 |
|
до максимального диапазона, кПа |
от -100 до 0 |
|
Диапазоны измерений для датчиков давления ТЖИУ406-М1001): | |
|
- избыточного давления: от минимального диапазона, кПа |
от 0 до 0,16 |
|
до максимального диапазона, МПа |
от 0 до 100 |
|
- разности давлений: от минимального диапазона, кПа |
от 0 до 0,16 |
|
до максимального диапазона, МПа |
от 0 до 16 |
|
- абсолютного давления: от минимального диапазона, кПа |
от 0 до 16 |
|
до максимального диапазона, МПа |
от 0 до 25 |
|
- избыточного давления-разрежения: от минимального диапазона, кПа |
от -0,2 до 0,2 |
|
до максимального диапазона, МПа |
от -0,1 до 2,4 |
|
- разрежения: от минимального диапазона, кПа |
от -0,4 до 0 |
|
до максимального диапазона, кПа |
от -100 до 0 |
|
Выходной сигнал для датчиков давления ТЖИУ4061): | |
|
Аналоговый выходной сигнал, мА |
от 0 до 5; от 5 до 0; от 4 до 20; от 20 до 4 |
|
Выходной сигнал для датчиков давления ТЖИУ406-М1001): | |
|
Аналоговый выходной сигнал, мА |
от 0 до 5; от 5 до 0; от 4 до 20; от 20 до 4 |
|
Цифровой сигнал |
Протокол HART, протокол RTU MODBUS с интерфейсом RS-485 |
|
Пределы допускаемой основной приведенной погрешности, %: | |
|
Для датчиков давления ТЖИУ406 |
±0,10; ±0,15; ±0,20; ±0,25; ±0,40; ±0,50; ±1,00 |
|
Для датчиков давления ТЖИУ406-М100: |
±0,1; ±0,15; ±0,25; ±0,50 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, %/ 10 оС | |
|
Для датчиков давления ТЖИУ406 |
±0,100; ±0,125; ±0,150; ±0,20; ±0,250; ±0,350; ±0,450; ±0,600 |
|
Для датчиков давления ТЖИУ406-М100 |
от ±0,1 до ±0,4 |
|
Примечания: 1) Конкретные значения приведены в паспорте на датчик. | |
Таблица 3 - основные технические характеристики
|
Цифровая индикация выходного сигнала в десятеричном коде для датчиков давления ТЖИУ406-М100 |
на индикаторе жидкокристаллического дисплея |
|
Электрическое питание, В: Для датчиков давления ТЖИУ406: |
от 9 до 48 |
|
Для датчиков давления ТЖИУ406-М1003): |
от 9 до 48; от 15 до 48; от 13 до 48; от 19 до 48 |
|
Габаритные размеры, мм, не более: Для датчиков давления ТЖИУ406 | |
|
- высота |
113,5 |
|
- ширина |
198 |
|
4) - длина |
от 203 до 280 |
|
Для датчиков давления ТЖИУ406-М100 | |
|
- высота4) |
от 104 до 180 |
|
- ширина |
138 |
|
4) - длина |
от 225 до 317 |
|
Масса, кг, не более: Для датчиков давления ТЖИУ406 |
от 2,8 до 10,0 |
|
Для датчиков давления ТЖИУ406-М100 |
от 3,0 до 14,04) |
|
Диапазоны рабочих температур для датчиков давления ТЖИУ406, оС: | |
|
Вид климатического исполнения по ГОСТ 15150-69: УХЛ1 |
от -60 до +50; от -60 до +802) от -40 до +80; от -50 до +702) |
|
УХЛ3.1 |
от +30 до +50 |
|
УХЛ4 |
от -10 до +55 |
|
от +5 до +60; от +1 до +802) |
|
Диапазоны рабочих температур для датчиков давления ТЖИУ406-М100, оС: Вид климатического исполнения по ГОСТ 15150-69: УХЛ1 УХЛ3.1 У2 |
от -60 до +40; от -60 до +802) от +5 до +50; от +1 до +802) от -40 до +80; от -50 до +802) |
|
Назначенный срок службы, лет, не менее |
14 |
|
Наработка на отказ, часов, не менее: ТЖИУ406 |
250000 |
|
ТЖИУ406-М100 |
150000 |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254: ТЖИУ406 |
IP65 |
|
ТЖИУ406-М100 |
IP67 |
|
Датчик ТЖИУ406 взрывозащищенного исполнения имеет маркировку |
«1Ex dII BT4» |
|
Примечания: | |
| |
|
5) В зависимости от исполнения | |
наносится лазерным способом на прикрепленную к датчику табличку и типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измерений
Таблица 4 - комплектность
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Датчик |
1 шт. | ||
|
Паспорт |
1 экз. | ||
|
Руководство по эксплуатации |
1 экз. |
(на датчик или партию до 10 шт) | |
|
Комплект сменных деталей |
1 шт. | ||
|
Розетка |
1 шт. | ||
|
Комплект присоединительных частей |
1 шт. | ||
|
Комплект монтажных частей |
1 шт. |
осуществляется по документу МИ ТЖИУ406233-2013 «Датчики давления ТЖИУ406. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 02.04.2013 г.
Основные средства поверки:
Манометры грузопоршневые: МП-2,5, МП-6; МП-60, МП-600, МП-2500;
(Регистрационный номер 31703-06).
Манометр абсолютного давления МПА -15; (Регистрационный номер 4222-74).
Калибраторы давления пневматические: Метран-504 Воздух, Метран-504 Воздух-II;
(Регистрационный номер 42701-09).
Задатчик разрежения Метран-503 Воздух; (Регистрационный номер 25940-03)
Калибраторы-контроллеры давления PPC; (Регистрационный номер 27758-04).
Мультиметры цифровые Agilent 34405A; (Регистрационный номер 33922-07).
Меры электрического сопротивления однозначные МС 3006; (Регистрационный номер 12758-91).
Источники питания аналоговые с цифровой индикацией Б5-40М, Б5-43М, Б5-44М,Б5-45М, Б5-50М. (Регистрационный номер 49791-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или в свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к датчикам давления ТЖИУ406, ТЖИУ406-М100ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 • 10-8^ 1 • 103 Па.
Технические условия 4212-005-07623885-99. Датчики давления ТЖИУ406-М100 (ТЖИУ406233.001ТУ2)
Технические условия 4212-005-07623885-99. Датчики давления ТЖИУ406. (ТЖИУ.406233.001ТУ)
ИзготовительФедеральное Государственное Унитарное Предприятие «Всероссийский научноисследовательский институт автоматики им. Н.Л. Духова»
(ФГУП «ВНИИА»)
ИНН 7707074137
Адрес: 127055, г. Москва, ул. Сущевская, д. 22
Тел.: +7 (499) 978-78-03, факс: +7 (499) 978-09-03
E-mail: vniia@vniia.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25
Е-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
