МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

4 февраля 2019 г.                                            №   160

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 52209 «Хроматографы «Хроматэк-Кристалл 9000»» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ЗАО СКВ «Хроматэк» от 26 ноября 2018 г. № 14-03/215 и № 14-03/216 приказываю:

• 1. Внести изменения в описание типа на хроматографы «Хроматэк-Кристалл 9000», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 38303-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу 214.2.840.073-02Д «Хроматографы «Хроматэк-Кристалл 9000». Методика поверки», утвержденному ФБУ «Марийский ЦСМ» 23 ноября 2018 г.

• 3.  Переоформить свидетельство об утверждении типа № 52209 «Хроматографы «Хроматэк-Кристалл 9000»», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 38303-13, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                ""                      л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: 0ОЕ1036ЕЕ32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\________________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «04» февраля 2019 г. № 160

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы «Хроматэк-Кристалл 9000»

Хроматографы «Хроматэк-Кристалл 9000» (далее - хроматографы) предназначены для измерения содержания компонентов в газовых средах, жидких и твердых веществах и материалах.

Принцип действия хроматографов основан на разделении компонентов пробы методом газо-адсорбционной или газожидкостной хроматографии с последующим детектированием и обработкой хроматографических сигналов с помощью программного обеспечения. По режиму работы хроматографы относятся к изделиям многократно-циклического действия.

Хроматографы состоят из термостата колонок, сменных частей (испарителей, кранов, детекторов) и сервисных устройств.

В состав хроматографов входит широкий набор детекторов: пламенно-ионизационный детектор (ПИД), детектор по теплопроводности (ДТП) стандартного исполнения, ДТП повышенной чувствительности, ДТП микро и ДТП микро повышенной чувствительности, электронозахватный детектор (ЭЗД) стандартного исполнения и ЭЗД микро, пламеннофотометрический детектор (ПФД), термоионный детектор (ТИД), детектор термохимический (ДТХ), фотоионизационный (ФИД), пульсирующий разрядный детектор (ПРД), хемилюминесцентный детектор серы (ХЛД-S), масс-спектрометрический детектор (МСД) или их комбинации.

Общий вид хроматографа представлен на рисунке 1.

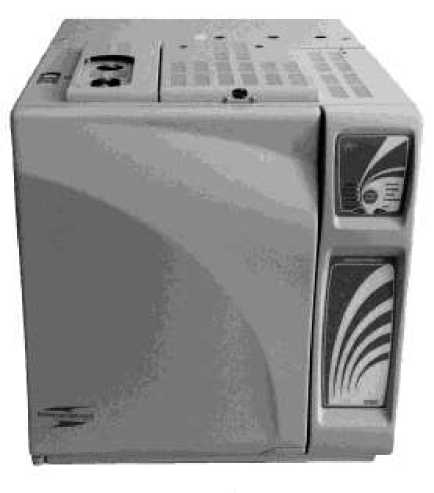

Рисунок 1 Общий вид хроматографа «Хроматэк-Кристалл 9000»

Пломбирование хроматографов «Хроматэк-Кристалл 9000» не предусмотрено.

Хроматографы оснащены автономным программным обеспечением «Хроматэк Аналитик», обеспечивающим управление хроматографом, проведение анализов, сбор, обработку и хранение данных.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий», согласно Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится методом лазерной гравировки на табличку, устанавливаемую на несъемную панель в верхней задней части хроматографа, на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

осуществляется по документу 214.2.840.073-02Д «Хроматографы «Хроматэк-Кристалл 9000».

Методика поверки», утвержденному ФБУ «Марийский ЦСМ» 23.11.2018 г.

Основные средства поверки:

СО состава искусственной газовой смеси в азоте ГСО 10506-2014;

СО состава искусственной газовой смеси на основе инертных и постоянных газов (ИП-М-1) ГСО 10531-2014;

СО состава искусственной газовой смеси на основе инертных и постоянных газов (ИП-

М-2) ГСО 10532-2014;

СО состава искусственной газовой смеси серосодержащих соединений (СС-Ю-1) ГСО 10518-2014;

СО массовой концентрации гептана в нонане (СО ГН-Хроматэк) ГСО 10956-2017

СО состава бензола ГСО 7141-95;

СО состава пестицида фенитротиона ГСО 7415-97;

СО состава пестицида гамма-ГХЦГ (линдана) ГСО 8890-2007;

СО состава пестицида гексахлорбензола ГСО 9106-2008.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в формуляр.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний

ГОСТ Р 8.729-2010 ГСИ. Хроматографы аналитические газовые лабораторные. Методика поверки

Технические условия ТУ 4381-010-12908609-2013 Хроматограф «Хроматэк-Кристалл 9000». Технические условия

Закрытое акционерное общество Специальное конструкторское бюро «Хроматэк» (ЗАО СКБ «Хроматэк»)

ИНН 1215032212

Адрес: 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Строителей, д. 94 Телефон (факс): (88362) 68-59-16, ((88362) 68-59-69)

Web-сайт: www.chromatec.ru

E-mail: mail@ chromatec.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Марий Эл»

Адрес: 424006, Республика Марий Эл, г. Йошкар-Ола, ул. Соловьева, д. 3

Телефон (факс): (8362) 41-20-18, ((8362) 41-16-94)

Web-сайт: www.maricsm.ru

E-mail: metr@maricsm.ru

Аттестат аккредитации ФБУ «Марийский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30118-11 от 16.02.2017 г.
