ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Приказы по основной деятельности по агентству Вн. Приказ № 2188 от 01.09.2022

2022 год
месяц September
сертификация программного обеспечения

1429 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «1» сентября 2022 г. № 2188

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Место осуществления деятельности Изготовителя

Заявитель

Прежний адрес

Новый адрес

1

2

3

4

5

6

7

8

1.

Преобразователи виброскорости

V-318

50864-12

Общество с ограниченной ответственностью «АЛЬКОНТ» (ООО «АЛЬКОНТ»), г. Долгопрудный, Московская обл.

Адрес деятельности: 141703,

Московская обл., г. Долгопрудный, ул. Якова Гунина, д. 1

Общество с ограниченной ответственностью «АЛЬКОНТ»

(ООО «АЛЬКОНТ»), г. Долгопрудный, Московская обл.

2.

Расходомеры

электромагнитные

Promag (модификаци и Promag 100, Promag 200, Promag 400, Promag 800)

61467-15

Фирма Endress+Hauser

Flowtec AG,

Швейцария

Производственные площадки: Endress+Hauser Flowtec AG, Швейцария. Адрес: Kaеgenstrasse 7, 4153 Reinach BL 1, Switzerland

Endress+Hauser Flowtec AG, Франция. Адрес: 35, rue de l'Europe, F -68700 Cernay, France.

Endress+Hauser Flowtec (China) Co. Ltd Адрес: China, Industrial Park (SIP), Su-Hong-Zhong-Lu No. 465, 215021 Suzhou, P.R. China

Производственные площадки:

Фирма Endress+Hauser Flowtec AG, Швейцария.

Адрес: Kaеgenstrasse 7, 4153 Reinach BL 1, Switzerland

Фирма Endress+Hauser Flowtec AG, Франция.

Адрес: 35, rue de l'Europe, F -68700 Cernay, France

Фирма Endress+Hauser Flowtec (China) Co. Ltd, Китай Адрес 1: No. 465, Suhong Zhong Lu

SIP, 215021 Suzhou, P.R. China

ООО «Эндресс+Хаузер», г. Москва

Адрес 2: Jiang-Tian-Li-Lu, No. 31, Suzhou industrial Park (SIP), 215126, Suzhou, P.R. China

Фирма Endress+Hauser Flowtec (India) Pvt. Ltd., Индия

Адрес: M 171-176, MIDC Waluj,

Aurangabad - 431136, Maharashtra, India

3.

Датчики температуры многозонные

iTHERM

серий TMS, TS

82597-21

Фирма

«Endress+Hauser Wetzer GmbH+Co.KG», Германия

Фирма Endress+Hauser Wetzer

GmbH+Co.KG, Германия

Адрес: Obere Wank 1, 87484 Nesselwang, Germany

Фирма Endress+Hauser Sicestherm S.r.L., Италия Адрес: Via Martin Luther King 7, 20060 Pessano con Bornago, Italy

Фирма Endress+Hauser Wetzer

GmbH+Co.KG, Германия

Адрес: Obere Wank 1, 87484 Nesselwang, Germany

Производственные площадки:

Фирма Endress+Hauser Wetzer

GmbH+Co.KG, Германия

Адрес: Obere Wank 1, 87484 Nesselwang, Germany

Фирма Endress+Hauser Sicestherm

S.r.L., Италия

Адрес: Via Martin Luther King 7,

20060 Pessano con Bornago, Italy

Фирма Endress+Hauser Wetzer (Suzhou) Co. Ltd., Китай

Адрес: China-Singapore Industrial Park (SIP) Jiang-Tian-Li-Lu No.31, JiangSu Province 215126 Suzhou City, Peolple's Republic of China

Фирма Endress+Hauser Wetzer (India) Private Limited, Индия Адрес: M-171 to 173, MIDC, Waluj, Aurangabad, 431136, India

ООО «Эндресс+Хаузер»,

г. Москва

4.

Расходомеры массовые

Promass

86234-22

Фирма Endress+Hauser Flowtec AG, Швейцария

Производственные площадки: Endress+Hauser Flowtec AG, Швейцария.

Адрес: Kaegenstrasse 7, 4153 Reinach BL 1, Switzerland

Endress+Hauser Flowtec AG, Франция.

Адрес: 35, rue de l'Europe, F -68700 Cernay, France

Endress+Hauser Flowtec (China) Co. Ltd

Адрес 1: No. 465, Suhong Zhong

Lu SIP, 215021 Suzhou, P.R. China

Адрес 2: Jiang-Tian-Li-Lu, No. 31, Suzhou industrial Park (SIP), 215126, Suzhou, P.R. China

Производственные площадки: Фирма Endress+Hauser Flowtec AG, Швейцария.

Адрес: Kaegenstrasse 7, 4153 Reinach BL 1, Switzerland

Фирма Endress+Hauser Flowtec AG, Франция.

Адрес: 35, rue de l'Europe, F -68700 Cernay, France

Фирма Endress+Hauser Flowtec (China) Co. Ltd, Китай

Адрес 1: No. 465, Suhong Zhong Lu

SIP, 215021 Suzhou, P.R. China

Адрес 2: Jiang-Tian-Li-Lu, No. 31, Suzhou industrial Park (SIP), 215126, Suzhou, P.R. China

Фирма Endress+Hauser Flowtec (India) Pvt. Ltd., Индия Адрес: M 171-176, MIDC Waluj,

Aurangabad - 431136, Maharashtra, India

ООО «Эндресс+Хаузер»,

г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «1» сентября 2022 г. № 2188

Лист № 1 Регистрационный № 82597-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры многозонные iTHERM серий TMS, TS

Назначение средства измерений

Датчики температуры многозонные iTHERM серий TMS, TS (далее по тексту - датчики температуры) предназначены для многоточечных измерений температуры жидких и газообразных сред, в том числе для измерений и контроля температурного профиля в химических реакторах различных типов, в установках каталитического крекинга, гидроочистки, гидрокрекинга в ректификационных/фракционирующих колоннах при перегонке сырой нефти, а также в других установках, находящихся в условиях ограниченного доступа.

Описание средства измерений

Принцип работы датчиков температуры основан на зависимости электрического сигнала чувствительного элемента датчика от температуры.

Датчики температуры конструктивно выполнены в виде нескольких измерительных вставок (от 2 до 48), защитной арматуры с различными видами технологических соединений и монтажных элементов и распределительной коробки. Измерительная вставка (сменная или несменная) выполнена на основе одинарной или двойной термопары, или термопреобразователя сопротивления кабельного типа с изолированными или заземленными рабочими спаями (для термопар) с минеральной (MgO) изоляцией термоэлектродов. Защитная оболочка измерительной вставки выполнена из нержавеющей стали марок SS316, SS321, SS347, а также коррозионностойких сплавов Inconel600 и Hastelloy C276 и др.

Датчики температуры серий TMS, TS изготавливаются следующих моделей: TMS01, TMS02, TMS11, TMS12, TMS21, TMS31 (серия TMS); TS901 (серия TS). Модели датчиков температуры отличаются друг от друга по метрологическим характеристикам, по конструктивному исполнению, по наличию и типу монтажных элементов, по наличию и конструкции вспомогательной защитной камеры с узлом обнаружения утечки, по наличию защитной гильзы (из различных материалов, из керамики в том числе) и по наличию распределительной коробки.

Модели TMS01, TMS02, TMS11, TMS12 конструктивно выполнены в виде пучка измерительных вставок в индивидуальных защитных металлических оболочках и защитной камеры с металлическими направляющими индивидуальными трубками и прижимными элементами (распорными дисками или биметаллическими пластинами), удерживающими измерительные точки в требуемом положении, с термогильзой или без, выполненной из коррозионностойких материалов. Исполнения датчиков температуры с термогильзами могут иметь дополнительную трубку, проходящую по центру, для продувки термогильз инертным газом.

Модель TS901 представляет собой несколько измерительных вставок (от 2 до 4 термопар), помещенных в двойную металлическую оболочку, с удлинительным кабелем. Модель TS901 может использоваться как в составе датчиков температуры моделей: TMS01, TMS02, так и в качестве самостоятельной модели.

Модель TMS21 выполнена в виде металлической направляющей трубки (термогильзы), изготовленной из коррозионностойкого материала, внутри которой может находиться несколько измерительных вставок на различных расстояниях от места присоединения к процессу. Частью термогильзы может быть гибкий шланг для дополнительной сгибаемости измерительной вставки в процессе измерений.

Модель TMS31 выполнена в виде нескольких измерительных вставок, обвитых вокруг металлического троса (опорного стержня), и подвешенным на конце грузом, удерживающим трос в натянутом состоянии.

Свободные концы измерительных вставок выведены внутрь распределительной коробки и пронумерованы в соответствии с зоной расположения рабочих спаев датчика температуры.

В распределительную коробку могут быть установлены измерительные преобразователи утвержденных типов, в том числе и серии iTEMP TMT, или/и контактные зажимы типа SAK2.5. Распределительная коробка имеет маркировку AQ, AR, GUB**. Её конструкция и размеры определяются количеством и типом измерительных преобразователей или/и контактных зажимов, через которые происходит подключение внешних кабельных связей к измерительному прибору.

Информация о полном коде заказа датчиков температуры многозонных приведена в технической документации фирмы-изготовителя. По краткому коду заказа, приведенному на маркировочной табличке датчика температуры, а также в Руководстве по эксплуатации и в паспорте на конкретное изделие, на сайте изготовителя можно получить полную спецификацию.

После монтажа датчиков температуры в установки, в составе которых они применяются, их дальнейший демонтаж и бездемонтажная поверка невозможна в связи с особенностями их применения и конструкции.

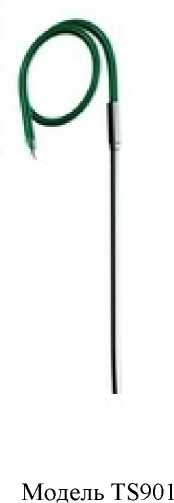

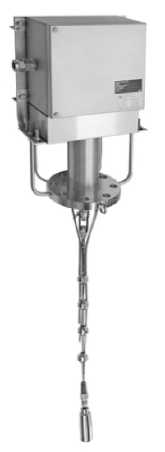

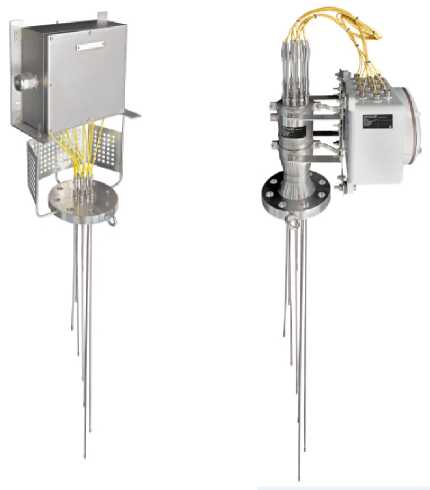

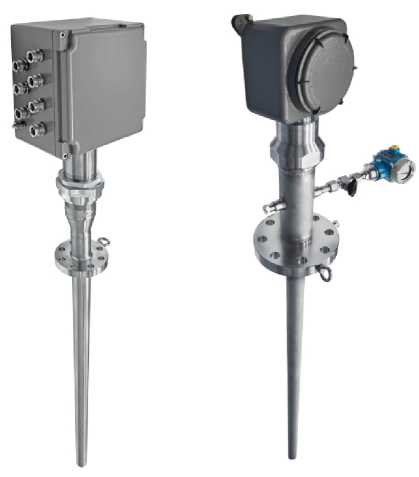

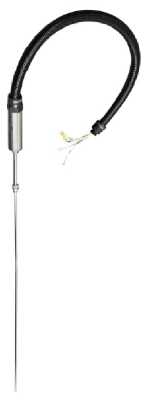

Фотографии общего вида датчиков температуры приведены на рисунке 1.

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

Модель TMS01

Модель TMS02

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

Модель TMS11

Модель TMS12

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru
Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru
Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

Модель TMS31

Модель TMS21

Рисунок 1 - Внешний вид датчиков температуры многозонных iTHERM серий TMS, TS

Общий вид маркировочной таблицы с указанием краткого кода заказа приведен на рисунке 2.

. Endress+Hauser EJ

24

Trinova

_

| ITHERM    MultiSens Linear

TAG

Made in Italy                 2019

, 20060 Pessano c. Bomago (Ml)

Ord. cd.: TMS11-1CU2/0

Ser. no.: NC03E9144C1 | TSV315265-XXXXX

_                      -50...+400*C

I 1xPt100/TF/4 CIA

I no. of inserts: 6

TST310-

1

Рисунок 2 - Общий вид маркировочной таблицы датчиков температуры

Заводской (серийный) номер наносится на этикетку, прикрепленную на корпус датчика температуры.

Конструкция датчика температуры не предусматривает нанесение на него знака поверки. Пломбирование датчиков температуры не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Диапазон рабочих температур, пределы допускаемых отклонений от НСХ датчиков температуры в температурном эквиваленте в зависимости от класса допуска и типа НСХ приведены в таблице 1.

Таблица 1

Модель

Условное обозначение НСХ

Диапазон измерений температуры, °С

Класс допуска

Пределы допускаемых

отклонений от НСХ, °C (где t - значение измеряемой температуры, °С)

TMS01

TMS02

TMS11

TMS12

Pt100(1)

от -100 до +450

А

±(0,15+0,002-|t|)

от -196 до +600

В

±(0,3+0,005-|t|)

J(2)

от -40 до +375 включ. св. +375 до +750

1

±1,5

±0,004-|t|

от -40 до +333 включ. св. +333 до +750

2

±2,5

±0,0075-|t|

K(2), n(2)

от -40 до +375 включ. св. +375 до +1000

1

±1,5

±0,004-|t|

от -40 до +333 включ. св. +333 до +1200

2

±2,5

±0,0075-|t|

от -200 до -167 включ. св. -167 до +40

3

±0,0015Jt|

±2,5

Т(2)

от -40 до +125 включ. св. +125 до +350

1

±0,5

±0,004-|t|

от -40 до +133 включ. св. +133 до +350

2

±1,0

±0,0075-|t|

от -200 до -67 включ.

от -67 до + 40

3

±0,015-|t|

±1,0

TMS01

TMS02

TMS11

TMS12

B(2)

от +600 до +1700

2

±0,0025-|t|

от +600 до +800 включ.

3

±4,0

св. +800 до +1700

±0,005-|t|

TMS21

J(2)

от -40 до +375 включ. св. +375 до +750

1

±1,5

±0,004-|t|

от -40 до +333 включ. св. +333 до +750

2

±2,5

±0,0075-|t|

K(2), n(2)

от -40 до +375 включ. св. +375 до +1000

1

±1,5

±0,004-|t|

от -40 до +333 включ. св. +333 до +1200

2

±2,5

±0,0075-|t|

от -200 до -167 включ. св. -167 до +40

3

±0,0015Jt|

±2,5

e(2)

от -40 до +375 включ. св. +375 до +800

1

±1,5

±0,004-|t|

от -40 до +333 включ. св. +333 до +900

2

±2,5

±0,0075-|t|

B(2)

от +600 до +1700

2

±0,0025-|t|

от +600 до +800 включ.

3

±4,0

св. +800 до +1700

±0,005-|t|

Продолжение таблицы 1

Модель

Условное обозначение

НСХ

Диапазон измерений температуры, °С

Класс допуска

Пределы допускаемых отклонений от НСХ, °С (где t - значение измеряемой температуры, °С)

TMS31

Pt100(1)

от -100 до +450

А

±(0,15+0,002-|t|)

от -196 до +600

В

±(0,3+0,005Jt|)

J(2)

от -40 до +375 включ. св. +375 до +750

1

±1,5

±0,004-|t|

от -40 до +333 включ. св. +333 до +750

2

±2,5

±0,0075-|t|

K(2)

от -40 до +375 включ. св. +375 до +1000

1

±1,5

±0,004-|t|

от -40 до +333 включ. св. +333 до +1200

2

±2,5

±0,0075-|t|

от -200 до -167 включ. св. -167 до +40

3

±0,0015Jt|

±2,5

B(2)

от +600 до +1700

2

±0,0025-|t|

от +600 до +800 включ.

3

±4,0

св. +800 до +1700

±0,005-|t|

TS901

K(2), n(2)

от -40 до +375 включ. св. +375 до +1000

1

±1,5

±0,004-|t|

от -40 до +333 включ. св. +333 до +1200

2

±2,5

±0,0075-|t|

от -200 до -167 включ. св. -167 до +40

3

±0,0015Jt|

±2,5

B(2)

от +600 до +1700

2

±0,0025-|t|

от +600 до +800 включ.

3

±4,0

св. +800 до +1700

±0,005-|t|

Примечания к таблице 1:

  • (1) - тип НСХ и пределы допускаемых отклонений от НСХ - по ГОСТ 6651-2009 (МЭК 607512009).

  • (2) - тип НСХ и пределы допускаемых отклонений от НСХ - по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013).

Пределы допускаемой основной погрешности датчиков температуры (Ддт, °С) в комплекте с измерительным преобразователем с ЧЭ на базе термопреобразователя сопротивления вычисляются по формуле:

Ддт=±^Дпп2 + Дип2

Пределы допускаемой основной погрешности датчиков температуры (Ддт, °С) в комплекте с измерительным преобразователем с ЧЭ на базе термоэлектрических преобразователей вычисляются по формуле:

Ддт=±^Дпп2 + (Дип + Дх)2

где: Дпп - предел допускаемого отклонения от НСХ (в температурном эквиваленте) первичного преобразователя, °С;

Дип - пределы допускаемой основной абсолютной погрешности WirelessHART, °С;

Дх - абсолютная погрешность автоматической компенсации температуры свободных (холодных) концов преобразователей термоэлектрических.

Основные технические характеристики датчиков температуры приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Время термического срабатывания ЧЭ датчика в водной среде (0,4 м/с), с

Т0,5 = от 1 до 34

Т0,9 = от 2,5 до 110

Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха не более 80 %, МОм (при 100 В), не менее

1000

Напряжение питания, В

от 11 до 40 (датчики с выходным сигналом HART без ЖК дисплея); от 8 до 40 (датчики с выходным сигналом HART с ЖК дисплеем);

от 9 до 32 (датчики с выходным сигналом Profibus PA или FOUNDATION Fieldbus)

Диаметр монтажной части (без защитной гильзы), мм

0,5; 1; 1,5; 2; 3; 4,5; 6; 8; 9,5; 12,7 (возможны другие диаметры по специальному заказу)

Длина монтажной части (в зависимости от модели и исполнения), м

от 0,1 до 100

(и более по специальному заказу)

Масса, кг

от 10 до 500 (в зависимости от модели и исполнения датчика температуры)

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -60 до +85

95

Средняя наработка до отказа, ч, не менее

280 000

Назначенный срок службы датчиков, лет

20

Знак утверждения типа

наносится на корпус датчика температуры методом наклейки и/или на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик температуры

Модель и исполнение - в соответствии с

заказом

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.

Паспорт (на русском языке)

-

1 экз.

Методика поверки

По запросу

Сведения о методиках (методах) измерений приведены в разделе 5 Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к датчикам температуры многозонным iTHERM серий TMS, TS

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;

Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины;

Международный стандарт МЭК 60584-1:2013 (2013-08) Термопары. Часть 1. Градуировочные таблицы и допуска;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Техническая документация фирмы-изготовителя.

Изготовитель

Фирма Endress+Hauser Wetzer GmbH+Co.KG, Германия

Адрес: Obere Wank 1, 87484 Nesselwang, Germany

Тел.: +49 8361 30 80

Факс: +49 8361 30 81 10

E-mail: info@wetzer.endress.com

Производственные площадки:

Фирма Endress+Hauser Wetzer GmbH+Co.KG, Германия

Адрес: Obere Wank 1, 87484 Nesselwang, Germany

Тел.: +49 8361 30 80

Факс: +49 8361 30 81 10

E-mail: info@wetzer.endress.com

Фирма Endress+Hauser Sicestherm S.r.L., Италия

Адрес: Via Martin Luther King 7, 20060 Pessano con Bornago, Italy

Тел.: +39 02 95 96 41

Факс: +39 02 95 96 44 05

E-mail: info@wetzer.endress.com

Фирма Endress+Hauser Wetzer (Suzhou) Co. Ltd., Китай

Адрес: China-Singapore Industrial Park (SIP) Jiang-Tian-Li-Lu No.31, JiangSu Province 215126 Suzhou City, Peolple's Republic of China

Тел.: +86 512 625 89 791

Факс: +86 512 625 89 793

Фирма Endress+Hauser Wetzer (India) Private Limited, Индия

Адрес: M-171 to 173, MIDC, Waluj, Aurangabad, 431136, India

Тел.: +91 240 255 1600

Факс: +91 240 255 5179

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «1» сентября 2022 г. № 2188

Лист № 1 Регистрационный № 86234-22                                       Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры массовые Promass

Назначение средства измерений

Расходомеры массовые Promass (далее расходомеры) предназначены для измерений массового и объемного расхода, массы, объема, плотности и температуры жидкостей и газов.

Описание средства измерений

Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Принцип измерения плотности основан на измерении резонансной частоты колебания трубок первичного преобразователя. Измерение температуры осуществляется с помощью термосопротивления. Объемный расход и объем, определяются на базе измеренных значений массового расхода, массы и плотности рабочей среды.

К расходомерам данного типа относятся расходомеры массовые модели Promass K10. Расходомер состоит из первичного преобразователя расхода (датчика) Promass К и электронного преобразователя (ЭП) Promass 10, смонтированных компактно в герметичных корпусах. Передача сигнала от первичного преобразователя к ЭП Promass 10 осуществляется в аналоговом или цифровом виде в зависимости от исполнения. Обслуживание, настройка, диагностика расходомеров возможна с дисплея, полевого коммуникатора, персонального компьютера, планшета, мобильного телефона или контроллера.

Электронный преобразователь обрабатывает первичные сигналы датчика и осуществляет следующие функции:

- вычисление массового расхода и массы жидкости или газа (в одном или двух направлениях потока);

- вычисление объёмного расхода и объёма жидкости или газа (в одном или двух направлениях потока);

- пересчет объёмного расхода, объёма и плотности к заданной температуре;

- индикацию результатов измерений расхода, плотности, температуры, а также индикацию пересчетных параметров в различных единицах;

- компенсацию дополнительной погрешности, вызванной отличием температуры и давления процесса от температуры и давления при калибровке;

- самодиагностику неисправностей и их индикацию;

- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удаленное устройство индикации.

Расходомеры могут иметь гигиеническое исполнение и специальные присоединения.

В расходомерах реализована технология Heartbeat Technology™, позволяющая осуществлять имитационную поверку путем контроля дрейфа электромеханических характеристик первичного преобразователя (в том числе, вследствие критического износа измерительных трубок и/или слоя отложений на их внутренней поверхности) и характеристик электронного преобразователя, влияющих на метрологические характеристики прибора. Имитационная поверка может быть выполнена без демонтажа расходомера с трубопровода и остановки технологического процесса.

Для обслуживания, настройки и диагностики расходомеров с персонального компьютера могут использоваться сервисные программы FieldCare, DeviceCare, SIMATIC PDM, AMS Device Manager, PACTware и другие. Настройка и диагностика расходомеров может осуществляться по беспроводному интерфейсу Bluetooth при помощи смартфона или планшетного компьютера с установленным программным обеспечением SmartBlue.

Идентификационные данные расходомера (серийный номер, модификация, адрес и дата производства и т.д.) наносятся на маркировочную табличку методом гравировки, если табличка металлическая или типографским способом, если табличка в виде наклейки.

Внешний вид расходомеров приведен на рисунке 1.

Схема пломбирования приведена на рисунке 2.

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

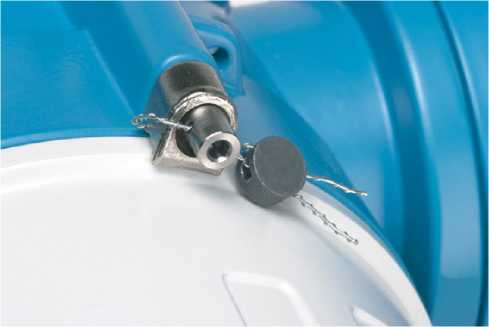

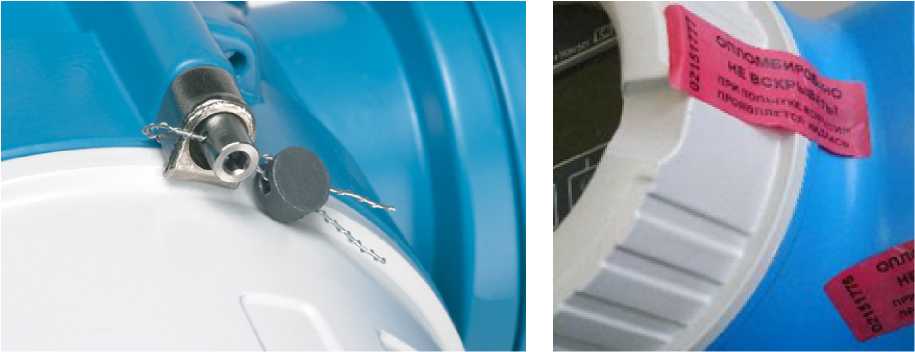

Рисунок 2 - Пломбирование корпуса электронного преобразователя.

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид расходомеров Promass

Программное обеспечение

Программное обеспечение (ПО) расходомеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.

Наименование ПО имеет структуру X.Y.Z, где:

Х - идентификационный номер firmware;

Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.

Наименование и номер версии ПО отображаются на дисплее преобразователя в разделах меню System Information Device Device name (Система Информация Прибор Название прибора) и System Information Device Firmware version (Система Информация Прибор Версия прошивки).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Promass 10

Номер версии (идентификационный номер) ПО

не ниже 01.yy.zz

Цифровой идентификатор ПО

не отображается

В соответствии с Р 50.2.077-2014 программное обеспечение расходомеров защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий".

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диаметр условный, мм

от 8 до 80

Диапазон измерений массового расхода жидкости, кг/ч

от 0 до 180 000

Диапазон измерений массового расхода газа, кг/ч

где:

mmax^) - верхний предел максимального диапазона измерений жидкости;

рг - плотность газа, кг/м3;

Сг - скорость звука в газе, м/с;

di -внутренний диаметр измерительной трубки расходомера;

П - число Пи;

X - константа. Зависит от номинального диаметра, значение указано в техническом описании.

от 0 до наименьшего из (1) и (2), где

  • (1)   mmax^yPi"/x;

  • (2)   ргСг-л-(й)2-900

Наименование характеристики

Значение

Диапазон измерений плотности жидкости, кг/м3

от 650 до 1800

Диапазон измерений температуры, °C

от -40 до +150

Пределы допускаемой основной относительной погрешности измерений, %:

  • - массового и объемного расхода (массы и объема) жидкостей,

  • - массового расхода (массы) газа

±0,15±Д (1); ±0,2±Д (2); ±0,5±Д (3);

±1

Пределы допускаемой основной относительной погрешности измерений после имитационной поверки, %:

  • - массового и объемного расхода (массы и объема) жидкостей,

  • - массового расхода (массы) газа

±0,35±Д (1); ±0,4±Д (2); ±0,7±Д (3); ±1,2

Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3:

  • - после калибровки на месте эксплуатации

  • - после заводской калибровки где

t - температура рабочей среды, °С

tref - температура рабочей среды при калибровке, °С

±0,5±0,V( | |t|-|tref| |)

±20

Пределы допускаемой абсолютной погрешности измерений температуры (T), °C

±0,5±0,005^T

Дополнительная погрешность измерений массового и объемного расхода, вызванная влиянием:

  • - разницы рабочей температуры относительно значения температуры при калибровке нулевой точки, % от максимального диапазона на каждый °C

  • - изменения рабочего давления (от установленного рабочего давления), % измерения на каждый бар (4

0,0002

0 (для DN8, DN15, DN25, DN40) -0,009 (для DN50) -0,020 (для DN80)

Пределы допускаемой абсолютной погрешности на выходах:

  • - токовый, мкА

  • - импульсный/частотный, ppm

±5

±100

(1>: Д = 0, при значении измеренного расхода Q > Z / 0,0015; Д = Z / Q, при значении измеренного расхода Q < Z / 0,0015;

  • (2) : Д = 0, при значении измеренного расхода Q > Z / 0,002Д = Z / Q, при значении измеренного расхода Q < Z / 0,002;

  • (3) : Д = 0, при значении измеренного расхода Q > Z / 0,005;

Д = Z / Q, при значении измеренного расхода Q < Z / 0,005;

где

Q - текущее значение расхода;

Z - значение стабильности нулевой точки расходомера, в соответствии с технической документацией.

Наименование характеристики

Значение

(4: влияние изменения рабочего давления может быть компенсировано одним из способов в соответствии с технической документацией

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

(от 100 до 240)710%

- частота переменного тока, Гц

50/60, ±5

- напряжение постоянного тока, В

24 -20%

24

- потребляемая мощность, Вт, не более

10

Выходные сигналы:

- аналоговый, мА

от 4 до 20

- импульсный, Гц

от 0 до 10000

- частотный, Гц

от 0 до 12500

- релейный, В

30

- цифровые

HART, Modbus RS485

Масса, кг, не более

34

Габаритные размеры средства измерений, мм, не более

- высота

496

- ширина

210

- длина

673

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +60

- температура рабочей среды, °С

от -40 до +150

- давление рабочей среды, МПа

от 0 до +10

Температура транспортировки и хранения, °С

от -40 до +60

Степень защиты от внешних воздействий по

ГОСТ 14254-2015

IP66/67

Средний срок службы, лет

25

Знак утверждения типа

наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Кол.

Примечание

Расходомер массовый

в составе:

  • - первичный преобразователь

  • - электронный преобразователь

Promass

Promass К

Promass 10

1 шт.

1 шт.

В соответствии с заказом

Принадлежности:

  • - модем HART,

  • - преобразователь сигнала HART HMX50,

  • - модуль дисплея A400,

A401,

A402

FXA195-*

71063562

XPD0087-*

XPD0088-*

XPD0089-*

1 шт.

В соответствии с заказом

Наименование

Обозначение

Кол.

Примечание

  • - защитный козырек

  • - электронный преобразователь Promass 10

71502730

8XBBXX-*

Руководство по эксплуатации

1 экз.

Для соответствующего исполнения расходомера

Паспорт

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе "Принцип действия и архитектура системы" руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Техническая документация фирмы-изготовителя Endress+Hauser Flowtec AG, Швейцария.

Правообладатель

Фирма Endress+Hauser Flowtec AG, Швейцария

Адрес: Kaegenstrasse 7, 4153 Reinach/BL, Switzerland Тел./факс: +41 61 715-61-11/+41 61 711-09-89

E-mail: info@flowtec.endress.com

Изготовитель

Фирма Endress+Hauser Flowtec AG, Швейцария

Адрес: Kaegenstrasse 7, 4153 Reinach/BL, Switzerland

Тел./факс: +41 61 715-61-11/+41 61 711-09-89

E-mail: info@flowtec.endress.com

Производственные площадки:

Фирма Endress+Hauser Flowtec AG, Швейцария.

Адрес: Kaegenstrasse 7, 4153 Reinach BL 1, Switzerland Тел.: +41 61 715 61 11, факс: +41 61 711 09 89

Фирма Endress+Hauser Flowtec AG, Франция.

Адрес: 35, rue de l'Europe, F - 68700 Cernay, France.

Тел.: +41 61 715 61 11, факс: +41 61 715 66 99

Фирма Endress+Hauser Flowtec (China) Co. Ltd, Китай

Адрес 1: No. 465, Suhong Zhong Lu SIP, 215021 Suzhou, P.R. China

Тел.: +86 512 625 80208, факс: +86 512 625 81061

Адрес 2: Jiang-Tian-Li-Lu, No. 31, Suzhou industrial Park (SIP), 215126, Suzhou, P.R. China Тел.: +86 512 625 80911

Фирма Endress+Hauser Flowtec (India) Pvt. Ltd., Индия

Адрес: M 171-176, MIDC Waluj, Aurangabad - 431136, Maharashtra, India

Тел.: +91 240 256 3600, факс: +91 240 255 5179

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, ул. Озерная, 46

Тел./факс: (495)437-55-77 / 437-56-66;

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «1» сентября 2022 г. № 2188

Лист № 1 Регистрационный № 61467-15 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Расходомеры электромагнитные Promag (модификации Promag 100, Promag 200, Promag 400, Promag 800)

Назначение средства измерений

Расходомеры электромагнитные Promag (модификации Promag 100, Promag 200, Promag 400, Promag 800) (далее расходомеры) предназначены для измерений расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.

Описание средства измерений

Расходомер состоит из первичного электромагнитного преобразователя расхода (датчика) Promag H, P, W, D, L, E и одного из измерительных преобразователей (ИП) 100, 200, 400 или 800 смонтированных компактно или раздельно в герметичных корпусах.

Принцип измерений расхода основан на применении закона Фарадея для проводника в магнитном поле, когда в потоке электропроводящей жидкости, движущейся в магнитном поле, наводится ЭДС, величина которой пропорциональна скорости потока. ИП преобразует наведенную ЭДС в электрический аналоговый/цифровой сигнал, отображаемый на ЖК дисплее самого прибора или передаваемый на персональный компьютер, контроллер или на мобильный телефон в виде смс-сообщения.

Расходомер является программируемым средством измерений и осуществляет функции:

  • -  измерений объема, объёмного расхода измеряемой среды;

  • -  индикации результатов измерений в различных единицах расхода, объема, проводимости и температуры;

  • -  самодиагностики и индикации неисправностей, предупреждения в виде кода ошибок, классифицированных по NAMUR NE 107;

  • -  перенастройки диапазонов измерений;

  • -  самоочистки электродов с возможностью установки периодичности вручную;

  • -  дозирования;

  • -  автоматического сохранения информации о датчике, последних ошибках и настройках ИП расходомеров Promag 100, Promag 200, Promag 400 в энергонезависимую память HistoROM DAT, установленную в корпусе ИП. Настройки прибора Promag 200 можно так же сохранить в энергонезависимой памяти, встроенной в дисплей расходомера и, при помощи данного дисплея перенести настройки на другие расходомеры Promag 200. Измеренные значения показаний приборов могут быть сохранены в энергонезависимую память HistoROM DAT с опцией расширенного исполнения (Extended HistoROM) для расходомеров Promag 200 и Promag 400, которая увеличивает объем памяти и отображает данные в виде графиков расходомера;

  • - автоматического сохранения информации о процессе, датчике, последних ошибках и параметров настройки ИП расходомеров Promag 800 во встроенный в ИП регистратор данных;

  • - удаленной настройки и управления расходомером Promag 800 на расстоянии до 10 м при помощи интерфейса Bluetooth;

  • - передачи измерительной информации в аналоговом виде и/или цифровом на персональный компьютер, контроллер, мобильный телефон, удаленное устройство индикации.

Расходомер Promag 100 в сочетании с датчиком H контролирует температуру и электропроводность среды для отслеживания стадий процесса мойки/стерилизации по месту монтажа прибора и осуществляет индикацию расчетного массового и скорректированного по температуре объемного расхода.

ИП может быть смонтирован компактно с датчиком или удален от него. Обслуживание, настройка, диагностика расходомеров возможна с дисплея, персонального компьютера или контроллера.

Расходомеры Promag 200 имеют искрозащищенное и/или взрывозащищенное или гигиеническое исполнение со специальными присоединениями.

Расходомеры Promag 200 имеют исполнение, сертифицированное согласно требованиям стандартов IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2.

В расходомерах Promag 100, Promag 200 и Promag 400 реализована технология Heartbeat™, позволяющая осуществлять имитационную поверку (самоповерку) путем контроля исправности датчика и электронных элементов первичного преобразователя и дрейфа характеристик электронного преобразователя, влияющих на метрологические характеристики прибора. Имитационная поверка может быть выполнена без демонтажа расходомера с трубопровода и остановки технологического процесса.

Для обслуживания, настройки и диагностики расходомеров с персонального компьютера могут использоваться сервисные программы FieldCare, SIMATIC PDM, AMS Device Manager, Config5800 и другие.

Для применения расходомера в учетно-расчетных операциях конструктивно предусмотрено пломбирование корпуса электронного преобразователя.

Идентификационные данные расходомера (серийный номер, модификация, адрес и дата производства и т.д.) наносятся на маркировочную табличку методом гравировки, если табличка металлическая или типографским способом, если табличка в виде наклейки.

Внешний вид расходомера приведен на рисунке 1. Схема пломбирования приведена на рисунке 2.

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

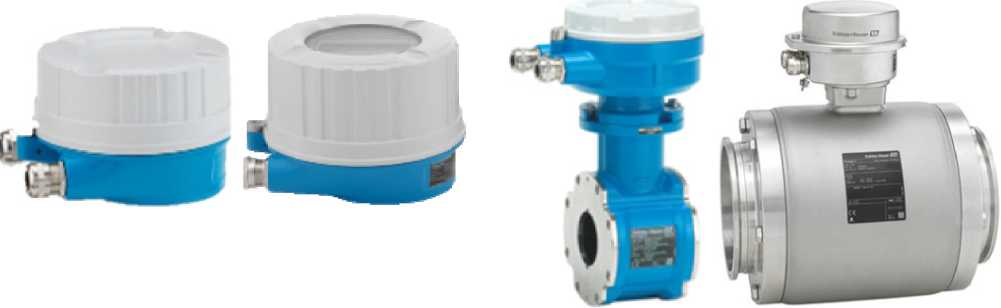

Promag 100                     Promag D           Promag H

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

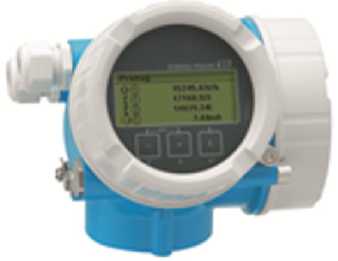

Promag 200

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

Promag L

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

Promag P

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

Promag 400

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

Promag W

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

Promag E

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

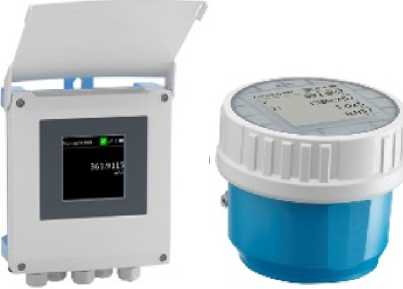

Promag 800

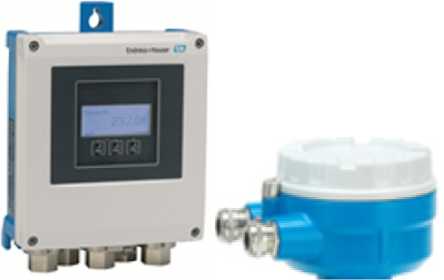

Измерительные преобразователи

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

Первичные преобразователи (датчики)

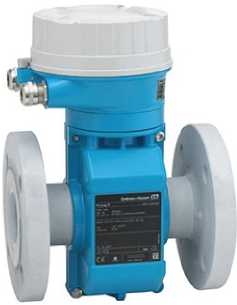

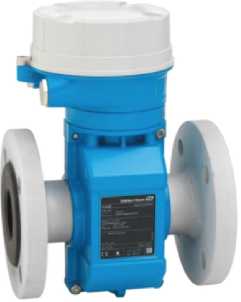

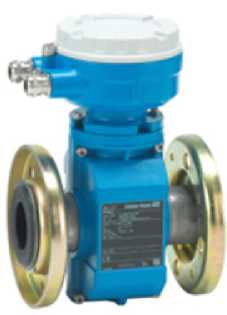

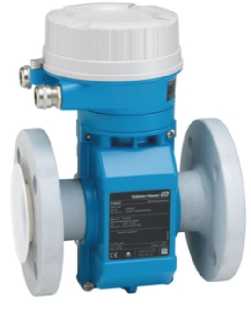

Рисунок 1 - Внешний вид расходомеров Promag

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

Рисунок 2 - Пломбирование корпуса измерительного преобразователя.

Программное обеспечение

Программное обеспечение расходомеров состоит из двух частей Firmware и Hardware. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) производится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.

Наименование ПО имеет структуру X.Y.Z, где:

Х - идентификационный номер firmware,обозначается 02;

Y - идентификационный номер текущей версии Software (от 00 до 99) -характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.

Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).

Таблица 1 - Идентификационные данные программного обеспечения:

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Promag 100

Promag 200

Promag 400

Promag 800

Номер версии (идентификационный номер) ПО

не ниже 01.yy.zz

Цифровой идентификатор ПО

не отображается

ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики первичного преобразователя

Первичный преобразователь (датчик)

Promag H

Promag P

Promag W

Promag D

Promag L

Promag E

Применение

Г игиеническое

Общепромышленное

Системы водоподготовки и водоочистки

Общепромышленное

Диаметры условных проходов, мм

от 2 до 150

от 15 до 600

от 25 до 2000

от 25 до 100

от 25 до 2400

от 15 до 600

Диапазон измерений объемного расхода жидкости (по воде при нормальных условиях), м3

от 0,0036 до 600

от 0,24 до 9600

от 0,54 до 110000

от 0,54 до 282

от 2,1 до 162000

от 0,24 до 9600

Диапазон изменений скорости потока, м/с

от 0,01 до 10

Диапазон давления рабочей среды, МПа

от 0 до 4

от 0 до 1,6

от 0 до 4

Диапазон температуры рабочей среды, °С

от -20 до +150

от -40 до +180

от -40 до +90

от 0 до +60

от -20 до +90

от -10 до +110

Температура окружающего воздуха, °С

от -40 до +60

от -20 до +60

от -40 до +60

от -10 до +60

Степень защиты корпуса

IP66/IP67

IP66/IP67/IP68

IP66/IP67

Таблица 3 - Метрологические характеристики измерительного преобразователя

Измерительный преобразователь

100

200

400

800

с первичным преобразователем

H/P/E

H/P

W/L/D

W*

Исполнение ИП

Компактное

С питанием от контура

С возможностью погружения под воду и землю

С автономным питанием и передачей данных через GSM-модем

Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %**

±0,2±Д01)/±0,5±Д04)

±0,5±Д01)

±0,2±Д02)/±0,5±Д03)

±0,5±Д01)

Пределы допускаемой относительной погрешности расходомера при имитационной поверке, Д%***

±1±Д01)

-

Температура окружающего воздуха, °С

от -40 до +60

от -40 до +60

от -25 до +60

Степень защиты корпуса

IP 65/67 (NEMA 4X)

IP 65/67/68 (NEMA 4X)

Выходной сигнал:

  • - токовый (вход/выход), мА

  • - имп., импульс/c, не более

  • - част, Гц

  • - релейный, В

  • - цифровой

от 0/4 до 0

10000 от 0 до 12500

30

HART, Modbus, PROFIBUS PA /DP, FOUNDATION Fieldbus, PROFINET, Ethernet/IP

Электропитание:

  • - напряжение переменного тока, В

  • - напряжение переменного тока, В

(от 100 да 240);|^

от 20 до 55

  • - напряжение постоянного тока, В

  • -  частота, Гц

от 16 до 62

от 45 до 65

Температура транспортировки и хранения, °С

от 40 до +60

от -20 до +50

от -20 до +60

Масса, кг

от 3,6 до 4096

Примечания:

* в сочетании с Promag 800 при 25 мм < Ду < 350 мм

** при соблюдении требований к длинам прямых участков до и после расходомера, указанных в технической документации. При несоблюдении указанных требований допускаемая погрешность не превышает (±1 ± 0,2/v) % (только для Promag 400 с датчиками D, L, W при 15 мм < Ду < 600 мм). Для других исполнений расходомеров при несоблюдении указанных требований к длинам прямых участков метрологические характеристики не нормируются.

*** при соблюдении требований к длинам прямых участков до и после расходомера, указанных в технической документации. При несоблюдении указанных требований допускаемая погрешность не превышает (±1,5± 0,2/v) % (Promag 400 с датчиками D, L, W при 15 мм < Ду < 600 мм). Для других исполнений расходомеров при несоблюдении указанных требований к длинам прямых участков метрологические характеристики не нормируются.

  • 1) Ло = ±0,2/v (%), где v (м/с) - скорость потока.

  • 2) стандартная калибровка (любые диаметры): Ло = ±0,2/v (%), где v (м/с) - скорость потока; специальная калибровка (Ду < 600 мм): Ло = 0 при 1,5 м/с < v < 10 м/с и Л0 = ±0,2/v (%) при v < 1,5 м/с.

  • 3) стандартная калибровка (любые диаметры): Л0 = ±0,1/v (%), где v (м/с) - скорость потока; специальная калибровка (Ду < 600 мм): Л0 = 0 при 0,5 м/с < v < 10 м/с и Л0 = ±0,1/v (%) при v < 0,5 м/с.

  • 4) Л0 = ±0,1/v (%), где v (м/с) - скорость потока.

Знак утверждения типа

наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Кол-во

Примечание

Расходомер в составе: первичный преобразователь измерительный преобразователь

Promag H/P/W/D/L/E 100/200/400/800

1 шт.

В соответствии с заказом

Принадлежности:

  • - модем HART

  • - устройства периферийные

  • - преобразователь сигнала HART

  • - набор заземляющих/защитных дисков

  • - набор для конвертирования преобразователей

  • - набор заземляющих дисков для Promag H

  • - набор заземляющих кабелей для

Promag L/W/P/S

  • - набор адаптера для Promag H, DN25

  • - литиевый элемент питания для Promag 800

  • - два литиевых элемента питания для Promag 800

  • - буферный конденсатор для Promag

800

  • - корпус внешнего пакета элементов питания без элементов питания для Promag 800 -набор кабелей для раздельной версии Promag 400

  • - трансмиттер расходомера Promag

400

FXA195- xx

FXA291- xx

HMX50

DK5GD-xxx

DK5UP-x

DK5HR-xxx

DK5GC-xxx

DK5HA-xxxx

DK5015-AA

DK5015-CB

DK5015-CC

DK5015-8CCPG

DK5CA-xx

5X4CXX-xxxxxxxx

1 комплект

В соответствии с заказом

Руководство по эксплуатации

1 экз.

Для соответствующего исполнения расходомера

Паспорт

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе "Принцип действия и архитектура системы" Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным Promag 100, Promag 200, Promag 400, Promag 800.

Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов;

ГОСТ 28723-1990 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний;

Техническая документация фирмы.

Изготовитель

Фирма Endress+ Hauser Flowtec AG, Швейцария.

Адрес: Kaegenstrasse 7, 4153 Reinach/BL, Switzerland

Тел.: +41 61 715 61 11, факс: +41 61 711 09 89

E-mail: info@flowtec.endress.com

Производственные площадки:

Фирма Endress+ Hauser Flowtec AG, Швейцария.

Адрес: Kaegenstrasse 7, 4153 Reinach BL 1, Switzerland

Тел.: +41 61 715 61 11, факс: +41 61 711 09 89

Фирма Endress+Hauser Flowtec AG, Франция.

Адрес: 35, rue de l'Europe, 68700 Cernay, France.

Тел.: +41 61 715 61 11, факс: +41 61 715 66 99

Фирма Endress+Hauser Flowtec (China) Co. Ltd, Китай

Адрес 1: No. 465, Suhong Zhong Lu SIP, 215021 Suzhou, P.R. China

Тел.: +86 512 625 80208, факс: +86 512 625 81061

Адрес 2: Jiang-Tian-Li-Lu, No. 31, Suzhou industrial Park (SIP), 215126, Suzhou, P.R. China

Тел.: +86 512 625 80911

Фирма Endress+Hauser Flowtec (India) Pvt. Ltd., Индия

Адрес: M 171-176, MIDC Waluj, Aurangabad - 431136, Maharashtra, India

Тел.: +91 240 256 3600, факс: +91 240 255 5179

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «1» сентября 2022 г. № 2188

Лист № 1

Регистрационный № 50864-12 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи виброскорости V-318

Назначение средства измерений

Преобразователи виброскорости V-318 (далее преобразователи) предназначены для измерения виброскорости различных машин и агрегатов, в частности, агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели).

Описание средства измерений

Преобразователь представляет собой пьезоэлектрический акселерометр инерционного типа, принцип действия которого основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Преобразователь имеет встроенный блок электроники, включающий усилитель заряда, интегратор (однократное и двойное интегрирование), полосовые фильтры и конвертор напряжение-ток. Преобразователь имеет выход по напряжению и нормированный токовый выход (от 4 до 20мА), пропорциональные виброскорости. Преобразователь позволяет определять виброускорение и виброперемещение контролируемого объекта.

Преобразователь выпускается в нескольких исполнениях с обозначением V-318-A-B-CC-DD-EE-F-G, различающихся типами выхода (А), типом крепления (В), диапазоном измерения (С), типом фильтров (D), чувствительностью по динамическому выходу (E), типом монтажа (F) и особенностями исполнения (G), такими как наличие цифрового выхода (ТВ), выхода по виброперемещению (DIS), увеличенного частотного диапазона (HF), диапазона температур эксплуатации (НТ, НТ1, НТ2, LT), наличием шпильки для крепления (С, Т).

Преобразователь выпускается во взрывозащищенном исполнении, имеющим маркировку взрывозащиты

Внешний вид преобразователя виброскорости V-318 представлен на рисунке 1.

Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

Рисунок 1 - Преобразователь виброскорости V-318

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значения

Максимальный диапазон измерения виброскорости (СКЗ, пик) (зависит от исполнения), мм/с

от 0,1 до 100

Диапазон измерения виброскорости (СКЗ) (исполнение V-318-x-x-28-xx-xx-x-x), мм/с

от 0,1 до 700

Диапазоны частот для выхода по напряжению, Гц: при измерении виброскорости

от 3 до 2500

при измерении виброускорения

от 3 до 16000

при измерении виброперемещения

от 0,5 до 300

Диапазон значений нижних частот для нормированного токового выхода, Г ц

от 3 до 300

Диапазон значений верхних частот для нормированного токового выхода, Г ц

от 20 до 1100

Номинальные коэффициенты преобразования на базовой частоте 160 Гц по выходу по напряжению:

мВ/(мм^с-1)

4

мВ (скз)/(мм^с_|) (пик)

4

мВ/(м^с2)

10,9

мВ/(м^с2)

2,55

мВ/мкм

8

Номинальный коэффициент преобразования по токовому выходу на базовой частоте 160 Гц в диапазонах измерений, мкА/(мм^с-1): от 0,1 до 700 мм/с

23

от 0,1 до 350 мм/с

46

от 0,1 до 76,2 мм/с

210

от 0,1 до 50,8 мм/с

315

от 0,1 до 25,4 мм/с

630

от 0,1 до 20,0 мм/с

800

от 0,1 до 12,7 мм/с

1260

Отклонение действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, %, не более

±5,0

Наименование характеристики

Значения

Неравномерность амплитудно-частотной характеристики для выхода по напряжению при измерении виброскорости в диапазонах частот, дБ, не более:

от 10 до 1000 Гц

±1,0

от 3 до 10 Гц и от 1000 до 2500 Гц

-3,0

Неравномерность амплитудно-частотной характеристики для выхода по напряжению при измерении виброускорения в полосе частот от 5 до 6000 Гц в диапазонах частот, дБ, не более: от 10 до 5000 Гц

от 3 до 10 Гц и от 5000 до 6000 Гц

-Н '

Неравномерность амплитудно-частотной характеристики для выхода по напряжению при измерении виброускорения в полосе частот от 5 до 10000 Гц в диапазонах частот, дБ, не более: от 10 до 6000 Гц

от 5 до 10 Гц и от 6000 до 10000 Гц

-Н '

Неравномерность амплитудно-частотной характеристики для выхода по напряжению при измерении виброускорения в полосе частот от 5 до 16000 Гц в диапазонах частот, дБ, не более: от 10 до 10000 Гц

от 5 до 10 Гц и от 10000 до 16000 Гц

-Н '

Неравномерность амплитудно-частотной характеристики по токовому выходу, дБ, не более:

В диапазоне частот от FH4+1/3okmaebi До Fb4-1/3 октавы,

где Fh4 и Fb4 - значения нижнего и верхнего предела диапазона

±1,0

частот соответственно

на частотах Fh4 и Fb4

-3,0

Относительный коэффициент поперечного преобразования на базовой частоте 160 Гц, %, не более

±5

Нелинейность амплитудной характеристики на базовой частоте, %, не более

±5

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха, %/°С, не более

0,125

Условия эксплуатации:

Условия эксплуатации:

от -40 до +125

диапазоны температур окружающего воздуха (в зависимости от

от -60 до +125

исполнения), °С

от -40 до +325 от -40 до +400

Масса, г

150

для высокотемпературного исполнения

500

Габаритные размеры (шестигранник х высота), мм

25,4 х 55

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки и на корпус преобразователя.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Кол-во

Примечание

Преобразователь виброскорости типа V-318

1 шт.

Паспорт

1 экз.

Руководство по эксплуатации с методикой поверки

1 экз.

1 шт. на 5 преобразователей или на партию

Копия сертификата на взрывозащиту

1 экз.

Для взрывозащищенного исполнения

Сведения о методиках (методах) измерений

Руководство по эксплуатации «Преобразователь виброскорости V-318» V-318РЭ, раздел 1.1.5.

Нормативные документы, устанавливающие требования к средству измерений

МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10"1 ^2-104 Гц;

ТУ 4277-004-71637534-11 Преобразователь виброскорости V-318. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «АЛЬКОНТ» (ООО «АЛЬКОНТ») ИНН 7705572232

Юридический адрес: 141727, Московская область, г. Долгопрудный, мкр. Павельцево, пр-т Химкинский, д. 5

Адрес деятельности: 141703, Московская обл., г. Долгопрудный, ул. Якова Гунина, д. 1

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.




Приказ Росстандарта №2188 от 01.09.2022, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

01 сентября 2022 г.

2188

№ ______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р.Лазаренко

Сертификат: 029D109B00OBAE27AMC995DDBO6O203A9

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 27.12.2021 до 27.12.2022

'




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
