МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Ха 430___________

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 30085/1 «Счетчики электрической энергии трехфазные статические «Меркурий 231» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом_ Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «НПК «Инкотекс» от 12 января 2017 г. № 04 и от 2 февраля 2017 г. № 12 приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии трехфазные статические «Меркурий 231», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 29144-07, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 30085/1 «Счетчики электрической энергии трехфазные статические «Меркурий 231», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 29144-07, в связи с внесением изменений в методику поверки и изменением интервала между поверками с 10 лет на 16 лет.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства ■ намерениями^ юридическому лицу ИЛИ ИН

  выдачу его

• 4. Контроль за исполт                                   з 1 собой.

^г                                                 метрологии.

Сертификат: 61DA1E000300E901C1E^ /

Кому выдан: Голубев Сергей Сергеевич У;»г •1В.и вне V j Действителен: с 17.11.2016 до

! J.J1M I. сь-.jcii

Приложение

к приказу Федерального агентства

по техническому регулированию

и метрологии от «02» марта 2017 г. № 430

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные статические «Меркурий 231»

Счетчики электрической энергии трехфазные статические «Меркурий 231» предназначены для измерения и учета активной и реактивной энергии прямого направления переменного тока частотой 50 Гц в трех и четырехпроводных сетях.

Принцип действия счетчиков электрической энергии трехфазных статических «Меркурий 231» (далее счетчики) основан на цифровой обработке входных аналоговых сигналов.

Управление процессом измерения и всеми' функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

МК по выборкам мгновенных значений напряжения и тока, поступающих с датчиков напряжения и датчиков тока, производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и тока. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на жидкокристаллический индикатор (ЖКИ) или устройство отсчетное электромеханическое (УО) и формирование импульсов телеметрии.

Измерение частоты сети производится посредством измерения периода фазного напряжения.

Счетчики выпускаются в модификациях, отличающихся корпусами, типом измерителя в цепи тока (трансформатор или шунт), способом включения (непосредственного или трансформаторного), классом точности, базовым (номинальным) и максимальным током, функциональными возможностями, связанными с программным обеспечением.

Условное обозначение многотарифных счётчиков с трансформаторами в цепи тока и ЖКИ имеет вид:

«Меркурий 231 ART-OX FIR(L)N»,

где Меркурий - торговая марка счётчика;

231 - серия счётчика;

AR - тип измеряемой энергии, а именно:

• - А - активной энергии;

• - R - реактивной энергии;

Т - наличие внутреннего тарификатора;

ОХ - модификации, подразделяемые по максимальному току и классу точности, приведены в таблице 1.

Таблица 1

F - наличие профиля, журнала событий и других дополнительных функций (отсутствие F - нет профиля и дополнительных функций);

IR(L) - интерфейсы, а именно:

-R - интерфейс RS-485(oTcyrcTBHe R - отсутствие RS-485);

-I - интерфейс IrDA (присутствует во всех моделях счётчиков с ЖКИ);

-L - PLC-модем (отсутствие L - отсутствие PLC-модема);

N - наличие электронной пломбы (отсутствие N - отсутствие электронной пломбы).

Переключение тарифов осуществляется с помощью внутреннего тарификатора или по команде через интерфейс (IrDA или RS-485) или PLC-модем от внешнего тарификатора.

Условное обозначение многотарифных счётчиков с шунтами в цепи тока и ЖКИ, имеет вид:

«Меркурий 231 ART-ОХш PQBt»,

где Меркурий - торговая марка счётчика;

231 - серия счётчика;

AR - тип измеряемой энергии, а именно:

-А - активной энергии;

-R - реактивной энергии;

Т - наличие внутреннего тарификатора;

ОХш - модификации, подразделяемые по базовому (максимальному) току, приведены в таблице 1а.

Таблица1а

Р - наличие профиля (отсутствие Р - нет профиля);

Q - наличие показателей качества электроэнергии, (отсутствие Q - нет

показателей качества электричества);

Bt - наличие радиоканала Bluetooth (отсутствие Bt - отсутствие радиоканала Bluetooth).

Электронная пломба и оптопорт присутствует во всех модификациях счётчиков «Меркурий 231 ART-ОХш PQBt».

Переключение тарифов осуществляется с помощью внутреннего тарификатора.

Условное обозначение однотарифного счётчика с трансформаторами в цепи тока и

У О имеет вид:

«Меркурий 231 АМ-01»

Условное обозначение однотарифных счётчиков с шунтами в цепи тока и УО имеет вид:

«Меркурий 231 АМ-ОХш».

Условное обозначение однотарифных счётчиков с шунтами в цепи тока и ЖКИ имеет вид:

«Меркурий 231 А-ОХш».

Модификации однотарифных счётчиков с шунтами в цепи тока, подразделяемые по базовому (максимальному) току, приведены в таблице 16.

Счётчики «Меркурий 231А(М)-0Х(ш)» обеспечивают регистрацию значений потребляемой электроэнергии с нарастающим итогом с момента ввода в эксплуатацию.

Для счётчиков «Меркурий 231АМ-01(ш)» количество барабанов УО шесть, из них первые пять индицируют целое значение электроэнергии в кВт-ч, а шестой индицирует значение электроэнергии в десятых и сотых долях кВт ч.

Для счётчиков «Меркурий 231АМ-02ш» количество барабанов УО шесть, которые индицируют целое значение электроэнергии в кВт ч, запятая отсутствует.

ЖКИ представляет собой восьмиразрядный семисегментный цифровой индикатор с фиксированной запятой перед двумя младшими разрядами. ЖКИ индицирует показания непосредственно в киловатт-часах (кВт-ч) при измерении активной энергии и в киловар-часах (квар ч) при измерении реактивной энергии.

Счетчики «Меркурий 231 ART» обеспечивают вывод на ЖКИ следующих параметров и данных:

- учтенной активной и реактивной энергии прямого направления в соответствии с заданным перечнем индицируемых тарифных зон (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно:

всего от сброса показаний;

Примечание - счетчики, запрограммированные в однотарифный режим, обеспечивают вывод на индикатор значения потребляемой электроэнергии только по одному тарифу.

вспомогательных параметров:

мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз;

действующих значений фазных напряжений и токов по каждой из фаз;

углов между фазными напряжениями:

между 1 и 2 фазами;

между 1 и 3 фазами;

между 2 и 3 фазами.

коэффициентов мощности (cos (р) по каждой фазе и по сумме фаз с указанием вектора полной мощности;

частоты сети;

♦♦текущего времени;

• * *текущей даты;

““идентификационного номера модема;

• * уровня принятого сигнала.

Примечания

• 1 * - для счетчиков с модемом PLC.

• 2 ** - для счетчиков с внутренним тарификатором.

Переключение тарифов осуществляется с помощью внутреннего тарификатора.

Счетчики имеют встроенный последовательный интерфейс связи RS-485 или IrDA интерфейс или модем PLC, оптопорт (счетчики с шунтами), обеспечивающие обмен информацией с компьютером в соответствии с протоколом обмена.

Кроме данных об учтенной электроэнергии is энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счетчика и другая информация, необходимая для конфигурации счетчика.

Длительность хранения данных в энергонезависимой памяти составляет не менее 30 лет.

Объем основных и вспомогательных параметров, выводимых на ЖКИ, а также длительность индикации, программируется через интерфейс.

Счетчики имеют испытательный выход для поверки счетчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учета потребляемой электроэнергии. В счётчиках с шунтами (с индексом «ш» в названии счётчика) испытательный выход является оптическим.

Конструктивно счетчики состоят из следующих узлов:

• - корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки интерфейсной);

• - клеммной колодки;

• - печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.

Крышка корпуса крепится к основанию двумя винтами или механическими защелками и имеет окно для считывания показаний с ЖКИ или У О, а так же для наблюдения за светодиодным индикатором.

Клеммная колодка состоит из восьми клемм для подключения электросети и нагрузки.

На печатном узле находятся:

• - блок питания;

• - оптрон импульсного выхода;

• - микроконтроллер (МК);

• - энергонезависимое запоминающее устройство;

• - оптопорт или IrDA, интерфейс RS-485, модуль PLC в зависимости от модификации счетчика

• - ЖКИ или УО

Корпус счетчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

Общий вида счетчика электрической энергии трехфазного статического «Меркурий 231АМ-01» представлен на рисунке 1.

Рисунок 1 - Общий вида счетчика электрической энергии трехфазного статического «Меркурий 231АМ-01».

Общий вида счетчика электрической энергии трехфазного статического «Меркурий 231АМ-0Хш» представлен на рисунке 2.

Рисунок 2 - Общий вида счетчика электрической энергии трехфазного статического «Меркурий 231АМ-0Хш».

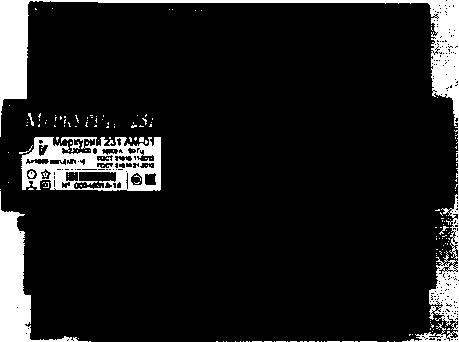

Общий вида счетчика электрической энергии трехфазного статического «Меркурий 231А-0Хш» представлен на рисунке 3.

Рисунок 3 - Общий вида счетчика электрической энергии трехфазного статического «Меркурий 231А-0Хш».

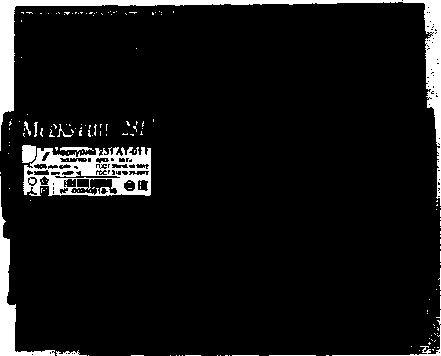

Общий вида счетчика электрической энергии трехфазного статического «Меркурий 231A(R)(T)-0X» представлен на рисунке 4.

Рисунок 4 - Общий вида счетчика электрической энергии трехфазного статического «Меркурий 231A(R)(T)-0X».

Общий вида счетчика электрической ^энергии статического трехфазного «Меркурий 231 A(R)T -ОХш» на рисунке 5.

Рисунок 5 - Общий вида счетчика электрической энергии статического трехфазного «Меркурий 231 A(R)T-0Xni».

Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 6.

Рисунок 6 - Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Счётчики предназначены для эксплуатации внутри закрытых помещений.

В счетчиках используется программное обеспечение «Меркурий 231».

Структура программного обеспечения «Меркурий 231» представлена на рисунке 7.

Программное обеспечение состоит из следующих модулей:

• - модуль измерений, вычислений и подсчета активной и реактивной энергии;

• - модуль индикации;

• - модуль обмена с внешней памятью;

• - тарификатора и таймера (часов);

• - модуль обслуживания интерфейсов (RS-485, IrDA, оптопорт, модем PLC).

Модуль подсчета энергии осуществляет измерение токов, напряжений и мощностей, которые в последующем используются для вычисления энергии и других вспомогательных параметров.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимою память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и другие параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.

Модуль часов предназначен для ведения календаря реального времени.

Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующие регистры внешней памяти.

Модуль обслуживания интерфейсов обеспечивает связь счетчика с внешними устройствами.

Большинство модулей взаимосвязаны.

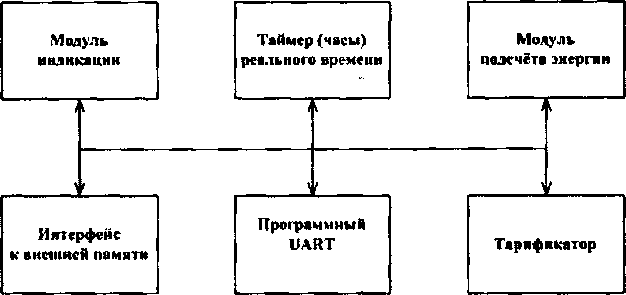

Рисунок 7 - Структура программного обеспечения «Меркурий 231»

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Для работы со счетчиками используется тестовое программное обеспечение «Конфигуратор счетчиков Меркурий» и «BMonitorFEC».

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Таблица 3 - Основные метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на панель счетчика методом офсетной печати или фото способом. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Таблица 7 - Комплектность счетчиков

осуществляется по документам

АВЛГ.411152.027 РЭ1 «Счетчики электрической энергии трехфазные статические «Меркурий 231». Руководство по эксплуатации. Приложение Д. Методика поверки» с изменением №1, утвержденным ФБУ «Нижегородский ЦСМ» 26 декабря 2016 г.;

АВЛГ.411152.027 ИЗ «Счетчик электрической энергии трехфазный статический «Меркурий 231А(М)-0Х(ш)». Методика поверки» с изменением №1, утвержденным ФБУ «Нижегородский ЦСМ» 26 декабря 2016 г.

Основные средства поверки:

рабочий эталон 2-го разряда по ГОСТ 8.551-2013;

установка поверочная универсальная УППУ-МЭ 3.1К100 02 (регистрационный № 23832-07);

частотомер электронно-счетный 43-63 (регистрационный № 9084-83).

прибор для испытания электрической прочности изоляции У ПУ-10 (испытательное напряжение до 10 кВ, погрешность установки напряжения ±5 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится давлением на специальную мастику или навесную пломбу, расположенную в месте крепления крышки корпуса к основанию счетчика.

приведены в эксплуатационных документах.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть И. Счетчики электрической

энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,58

ГОСТ 31819.23-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

АВЛГ.411152.027 ТУ Счетчики электрической энергии трехфазные статические «Меркурий 231». Технические условия.

Общество с ограниченной ответственностью «Научно-Производственная Компания «Инкотекс» (ООО «НПК «Инкотекс»)

ИНН 7702690982

Адрес: 105484, Россия, г. Москва, ул. 16-я Парковая, д. 26

Телефон (факс): (495) 780-77-38

Web-сайт: www.incotexcom.ru

E-mail: firma@incotex.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон (831) 428-78-78, факс (831) 428-57-48

Web-сайт: www.nncsm.ru

E-mail: mail@nncsm.ru

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011-13, 27.11.2013 г.
