Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

Лист № 1 Регистрационный № 76508-19                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы элементные СПЕКТРОСКАН МЕТА (далее - анализаторы) предназначены для измерений содержания общей серы и азота в нефти, нефтепродуктах, продуктах химического синтеза, биологических материалах, газах и сжиженных газах.

Принцип действия анализаторов основан на высокотемпературном разложении и окислении компонентов пробы в кварцевой пиролизной трубке (печи) в атмосфере, обогащенной кислородом, и последующем анализе образовавшихся продуктов. При высокой температуре и избытке кислорода соединения серы количественно превращаются в двуокись серы (SO2), соединения азота - в окись азота (NO). Углеводороды количественно превращаются в воду и двуокись углерода (H2O и CO2). Продукты горения переносятся потоком газа-носителя по газовой магистрали в блок измерения. В газовой магистрали присутствуют осушитель и фильтр твердых частиц, удаляющие из продуктов горения воду и сажу, которые мешают анализу.

Детектирование азота основано на методе хемилюминесценции. Молекулы NO взаимодействуют с добавленным в блок детектирования озоном, при этом образуются молекулы двуокиси азота в возбужденном состоянии, которые испускают характеристическое люминесцентное излучение hv. Оно регистрируется с помощью фотоэлектронного умножителя.

NO + Оз >NO>*

NO2* ^NO?+ hv

Детектирование серы основано на принципе ультрафиолетовой флуоресценции: молекулы SO2 переходят в возбужденное состояние под действием ультрафиолетового облучения hv0. Переход в основное энергетическое состояние сопровождается характеристическим флуоресцентным излучением Иуфлуор, которое регистрируется с помощью фотоэлектронного умножителя.

SO2 + hvo >SO>*

SO>*>SO> + ЬУфлуор

Интенсивность характеристического излучения серы и азота пропорциональна содержанию соответственно серы и азота в образце. На основании величины этого сигнала, по предварительно построенной калибровочной зависимости, производится расчёт массовой доли/концентрации серы или азота.

Анализаторы элементные СПЕКТРОСКАН МЕТА выпускаются в следующих модификациях: -S, -N, -NS, -N(L), -N(L)S, -S-20729, где буквенные индексы обозначают: наличие в составе анализатора блока измерения серы (S), блока измерения азота (N), блоков измерения азота и серы (NS), блока измерения азота с расширенным диапазоном измерения азота (N(L)), блоков измерения азота с расширенным диапазоном измерения азота и блока измерения серы (N(L)S). Модификация анализатора -S-20729 конструктивно приспособлена для определения общей серы в газе горючем природном с применением воздуха в качестве газа носителя и окислителя.

В состав анализатора может входить блок печи вертикальный с вертикальным расположением муфеля (обозначается буквой -V) и вводом пробы сверху или блок печи с горизонтальным расположением муфеля (идентификатор отсутствует) и вводом пробы сбоку.

Анализаторы оснащаются разными устройствами ввода проб. В обозначении модификаций используются цифровые индексы: -01, -02, -03, подразумевающие наличие в составе анализатора устройства ввода жидких проб или устройства ввода жидких проб автоматического (01), устройства ввода газообразных проб (02), устройства ввода жидких проб и устройства ввода газообразных проб (03). Устройство ввода жидких проб автоматическое используется с блоком печи вертикальным с вертикальным расположением муфеля, устройство ввода жидких проб - с блоком печи с горизонтальным расположением муфеля. Модификация анализатора -S-20729 оснащена устройством ввода газообразных проб.

Конструктивно анализаторы элементные СПЕКТРОСКАН МЕТА состоят из блока печи, одного или двух блоков измерения и одного или двух устройств ввода проб.

Корпус анализатора изготавливают из металла, окрашиваемый в цвета, которые определяет изготовитель.

Нанесение знака поверки на анализаторы не предусмотрено. Каждый экземпляр анализатора имеет заводской номер, расположенный на паспортной табличке на задней стороне блока печи. Заводской номер имеет цифровой формат, состоящий из идентификатора серии анализаторов и номера прибора, и наносится травлением, гравированием, типографским или иным пригодным способом.

Общий вид анализатора элементного СПЕКТРОСКАН META-N(L)S-03 представлен на рисунке 1.

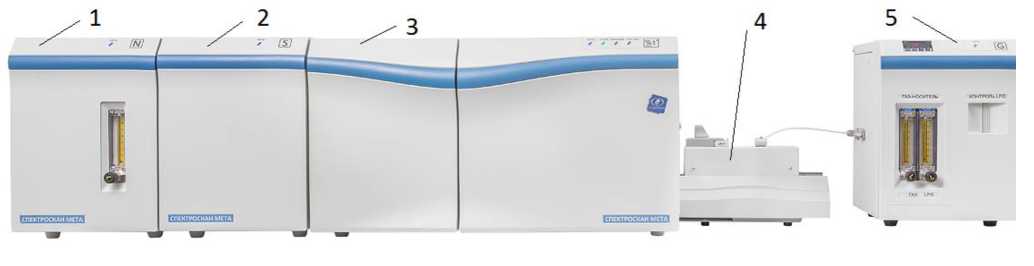

Рисунок 1 - Общий вид анализатора элементного СПЕКТРОСКАН META-N(L)S-03:

1) блок измерения азота с расширенным диапазоном; 2) блок измерения серы; 3) блок печи;

4) устройство ввода жидких проб; 5) устройство ввода газообразных проб

Общий вид анализатора элементного СПЕКТРОСКАН META-N(L)S-V-03 представлен на рисунке 2. Место нанесения заводского номера и знака утверждения типа представлено на рисунках 3 и 4.

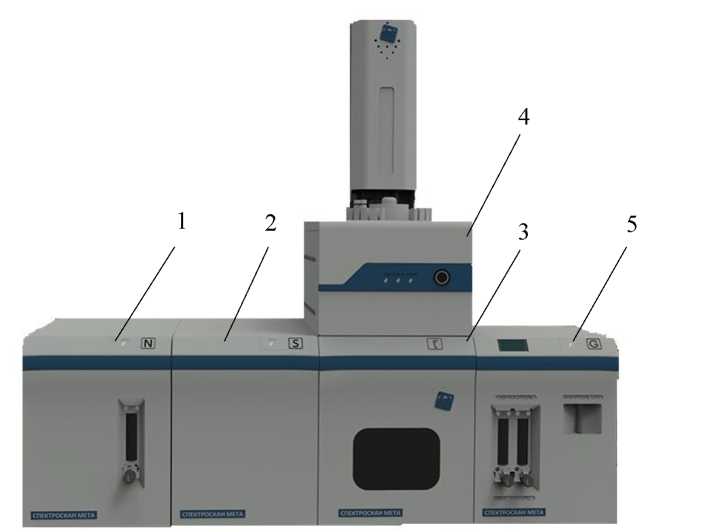

Рисунок 2 - Общий вид анализатора СПЕКТРОСКАН META-N(L)S-V-03:

1) блок измерения азота с расширенным диапазоном; 2) блок измерения серы; 3) блок печи вертикальный; 4) устройство ввода жидких проб автоматическое; 5) устройство ввода газообразных проб

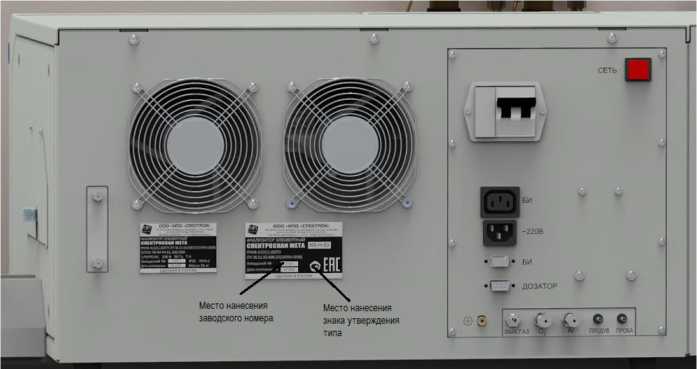

Рисунок 3 - Место нанесения заводского номера и знака утверждения типа на блоке печи

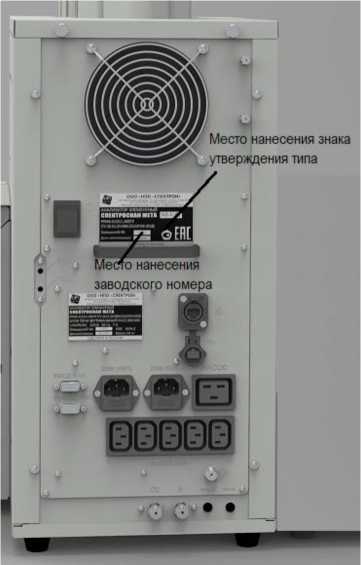

Рисунок 4 - Место нанесения заводского номера и знака утверждения типа на блок печи вертикальный

Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

Анализаторы оснащены внешним программным обеспечением ПО СПЕКТРОСКАН META (далее - ПО). ПО является метрологически значимым и выполняет следующие функции:

• - управление анализатором;

• - установка режимов работы анализатора;

• - регистрация и обработка аналитических сигналов;

• - калибровка анализатора;

• - расчет массовой доли/концентрации определяемого элемента;

• - обработка и хранение результатов измерений, вывод их на печать;

• - проведение диагностических тестов анализатора.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на паспортную табличку анализатора, расположенную на задней стороне блока печи, и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в руководстве по эксплуатации РПНФ.415311.000РЭ в разделе 8 «Порядок выполнения измерений».

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

РПНФ.415311.000ТУ «Анализаторы элементные СПЕКТРОСКАН МЕТА. Технические условия».

Общество с ограниченной ответственностью «Научно-производственное объединение «СПЕКТРОН» (ООО «НПО «СПЕКТРОН»)

ИНН 7826101943

Адрес: 190103, г. Санкт-Петербург, ул. Циолковского, д. 10, лит. А, помещ. 203

Общество с ограниченной ответственностью   «Научно-производственное

объединение «СПЕКТРОН» (ООО «НПО «СПЕКТРОН»)

ИНН 7826101943

Адрес места осуществления деятельности: 198035, г. Санкт-Петербург, муниципальный округ Морские ворота вн. тер. г., ул. Гапсальская, д. 3, лит. А, помещ. 119

Телефон: +7 (812) 325-81-83; факс: +7 (812) 325-85-03

E-mail: info@spectronxray.ru

Web-сайт: www.spectronxray.ru

Уральский научно-исследовательский институт метрологии - филиал федерального государственного унитарного    предприятия    «Всероссийский научноисследовательский институт    метрологии    имени Д.И.Менделеева»

(УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18

Факс: +7 (343) 350-20-39

E-mail: uniim@uniim.ru

Web-сайт: www.uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
