№1515 от 17.10.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 26788
О переоформлении свидетельства об утверждении типа средства измерений № 52790 "Счетчики электрической энергии статические однофазные Меркурий 203.2Т" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ ИТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ17.10-2016
Москва
№ 1515
О переоформлении свидетельства об утверждении типа средства измерений № 52790 «Счетчики электрической энергии статические однофазные Меркурий 203.2Т» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970,
зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращениями ООО «НПК «ИНКОТЕКСТ» от 11 августа 2016 г. № 585 и № 586 приказываю:
-
1. Внести изменения в описание типа на счетчики электрической энергии статические однофазные Меркурий 203.2Т, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55299-13, изложив его в новой редакции согласно приложению к настоящему приказу.,
-
2. Переоформить свидетельство об утверждении типа № 52790 «Счетчики электрической энергии статические однофазные Меркурий 203.2Т», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55299-13, в связи с внесением изменений
в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или ин/
-
4. Контроль за исполн
Заместитель Руководителя
|
Федерального агентства по теюмче] | ||
|
___________регу/ьфованно и нетропопв^ | ||
|
J 1 | ||
|
Кому выдан: Голубев Сергей Сергеевич 1 | ||
|
Действителен: с 18.11.2015 до 18.11.20161 |
у | |
|
X___—___ |
йма’Гелю.
С.С.Голубев
за собой.
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «17» октября 2016 г. № 1515
Изменения в описание типа на счетчики электрической энергии статические однофазные «Меркурий 203.2Т»ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии статические однофазные «Меркурий 203,2Т»
Назначение средства измеренийСчетчики электрической энергии статические однофазные «Меркурий 203.2Т», непосредственного включения, с импульсным выходом, многотарифные, предназначены для учета электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой 50 Гц.
Описание средства измеренийСчетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.
МК по выборкам мгновенных значений напряжения и тока, поступающих с датчика напряжения (резистивный делитель) и датчика тока (шунт), производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и тока. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на ЖКИ и формирование импульсов телеметрии.
Измерение частоты сети производится посредством измерения периода фазного напряжения.
На рисунке 1 приведена фотография общего вида счетчиков «Меркурий 203.2Т».
Рисунок 1 - Внешний вид счетчика с закрытой клеммной крышкой
Структура условного обозначения счетчиков:
«Меркурий 203.2Т R(F,C,L,G,S) Z К(О) В Н Fn», где
-
- Меркурий - торговая марка счетчика;
-
- 203 - серия счетчика;
-
- 2 - устройство для отображения электроэнергии - ЖКИ;
-
- Т - наличие внутреннего тарификатора;
-
- R(F,C,L,G)-интерфейсы:
-
• R - интерфейс RS-485;
-
• F - интерфейс RF;
-
• С - интерфейс CAN;
-
• L - PLC-модем;
-
• G - GSM-модем;
-
• S - модуль Smart card;
-
- Z - переключение тарифов внешним управляющим напряжением 230 В;
-
- К(О)-управление нагрузкой:
-
• К - выходом для отключения нагрузки;
-
• О - с помощью реле внутри счетчика;
-
- В - подсветка ЖКИ;
-
- Н - наличие двух датчиков тока против хищения электроэнергии;
-
- Fn - встроенный радиомодем (N - разновидность радиомодема).
Примечание - Отсутствие буквы в условном обозначении означает отсутствие соответствующей функции. Оптопорт присутствует во всех модификациях счетчика.
Сменные платы интерфейсов и батарею в счетчиках возможно менять, не нарушая знака поверки и заводских пломб.
Переключение тарифов в счетчиках в зависимости от модификации осуществляется:
-
- с помощью внутреннего тарификатора;
-
- по команде через интерфейс;
-
- внешним управляющим напряжением 230 В.
Счетчики имеют встроенный последовательный интерфейс связи, обеспечивающий обмен информацией с компьютером в соответствии с протоколом обмена. Кроме данных об учтенной электроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счетчика и другая информация, необходимая для конфигурации счетчика.
Счетчики с индексом «L» в названии счетчика дополнительно имеют встроенный PLC-модем для связи по силовой низковольтной сети.
Счетчики имеют импульсный выход с гальванической развязкой для поверки счетчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учета потребляемой электроэнергии.
Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин.
Счетчики обеспечивают вывод на индикатор следующих параметров и данных:
-
- номера текущего тарифа;
-
- значения потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в кВт ч при измерении активной энергии и в квар-ч при измерении реактивной энергии;
-
- * текущего значения активной и реактивной мощности в нагрузке в кВт или квар;
-
- полной мощности;
-
- коэффициента мощности (cos (р);
-
- * напряжения в сети;
-
- * потребляемого тока;
-
- частоты сети;
-
- текущего времени;
-
- текущей даты - числа, месяца, года;
-
- времени переключения тарифных зон (тарифное расписание на текущий день);
-
- времени наработки счетчика с момента ввода в эксплуатацию;
-
- времени наработки батареи с момента ввода в эксплуатацию;
-
- количества оставшейся электроэнергии, оплаченной по карте Smart card по тарифам Т1, Т2, ТЗ, Т4 или сумме тарифов.
Примечание - * и их максимумов.
Конструктивно счетчики состоят из следующих узлов:
-
- корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки интерфейсной);
-
- клеммной колодки;
-
- печатного узла.
Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.
Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ и для наблюдения за светодиодным индикатором функционирования.
Клеммная колодка состоит из четырех клемм для подключения электросети и нагрузки.
На печатном узле находятся:
-
- блок питания;
-
- оптрон импульсного выхода;
-
- микроконтроллер (МК);
-
- энергонезависимое запоминающее устройство;
-
- оптопорт;
-
- ЖКИ.
Класс защиты счетчиков от проникновения пыли и воды IP51 по ГОСТ 14254-96.
Корпус счетчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.
Пломбирование счетчиков организацией, осуществляющей поверку, производится с нанесением знака поверки давлением на пломбу или на специальную мастику. Схема пломбирования счетчиков приведена на рисунке 2.
Оттиск клейма ОТК

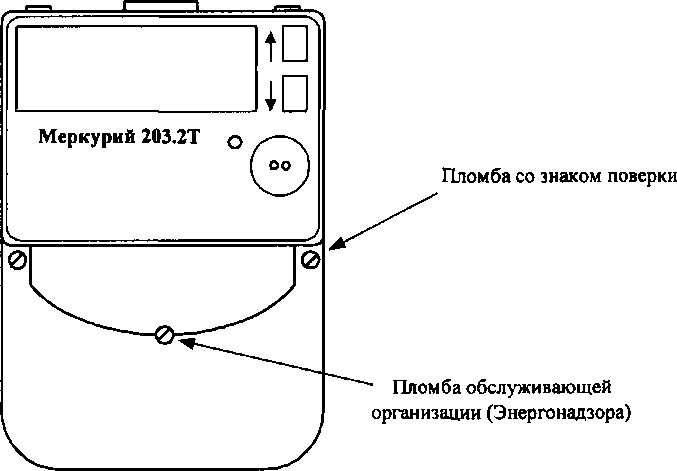

Рисунок 2 - Схема пломбирования счетчика
В счетчиках используется программное обеспечение «Меркурий 203.2Т». Структура программного обеспечения «Меркурий 203.2Т» приведена на рисунке 3.

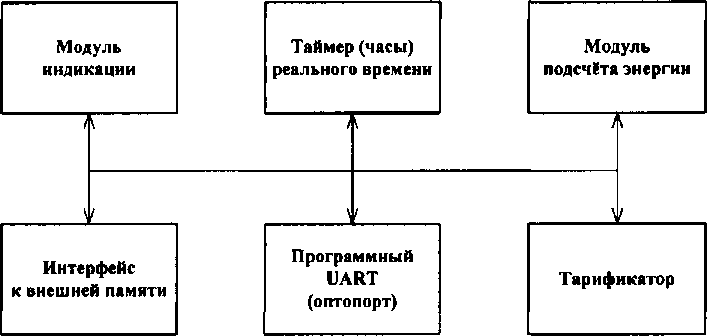

Рисунок 3 - Структура программного обеспечения «Меркурий 203.2Т»
Программное обеспечение состоит из следующих модулей:
-
- модуль подсчета энергии,
-
- модуль индикации,
-
- модуль работы с внешней памятью,
-
- тарификатора и таймера (часов),
-
- модуль обслуживания оптопорта (программный UART).
Модуль подсчета энергии осуществляет измерение тока, напряжения и мощности, которые в последующем используются для вычисления энергии.
необходимую информацию в
Модуль индикации обеспечивает вывод на ЖКИ соответствии с заданным алгоритмом.
Модуль работы с внешней памятью обеспечивает внешнюю энергонезависимую память. В качестве данных метрологические параметры с учетом заданного тарифного расписания, так и других параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.
чтение и запись данных во могут быть как измеренные
Модуль часов предназначен для ведения календаря реального времени.
Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующие регистры внешней памяти.
Модуль обслуживания оптопорта выполняет функцию программного UART.
Большинство модулей взаимосвязаны.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
M203 13.txt |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.3 |
|
Цифровой идентификатор программного обеспечения |
ВВ94 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC 16 |
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
Для работы со счетчиками используется тестовое программное обеспечение «Конфигуратор счетчиков Меркурий».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики счетчиков приведены в
таблице 2.
Таблица 2 - Основные метрологические и технические характеристики счетчиков
|
Наименование параметра |
Допускаемое значение |
Примечание |
|
Класс точности |
1 по активной энергии 2 по реактивной энергии |
по ГОСТ 31819.21 по ГОСТ 31819.23 |
|
Номинальное напряжение (UH0M) |
230 В | |
|
Установленный рабочий диапазон напряжения |
от 0,9 до 1,ШНОМ | |
|
Расширенный рабочий диапазон |
от 0,8 до 1,15UHOM | |
|
Предельный рабочий диапазон напряжения |
от 0 до 1,15UH0M | |
|
Базовый ток (Ig) |
5 А или 10А | |
|
Максимальный ток (1Макс) |
60 А или 100 А | |
|
Номинальное значение частоты |
50 Гц | |
|
Стартовый ток (чувствительность):
|
20 мА 40 мА |
|
Наименование параметра |
Допускаемое значение |
Примечание |
|
Постоянная счетчиков
|
5000 имп./(кВт ч) [имп./(квар ч)]; 10000 имп./(кВт ч) [имп./(квар ч)]; | |
|
Параметры импульсного выхода:
|
24 В 30 мА | |
|
Параметры выхода для отключения нагрузки:
|
230 В 264,5 В 300 мА ЗВ | |
|
Пределы допускаемой относительной погрешности счетчиков при измерении напряжения в рабочем диапазоне температур и в расширенном диапазоне измеряемых напряжений |
±1,0% | |
|
Пределы допускаемой относительной погрешности счетчиков при измерении частоты питающей сети в диапазоне от 45 до 55 Гц и в рабочем диапазоне температур |
±0,5 %. | |
|
Пределы допускаемой относительной погрешности измерения мощности:
|
Соответствуют пределам допускаемой относительной погрешности измерения:
| |
|
Пределы допускаемой основной относительной погрешности счетчиков при измерении тока в рабочем диапазоне температур
|
Г (Y1 <» = + 1 + 0,4 —-1 L u JJ ±1% |
где 1б -базовый ток счетчика, I - измеренное значение тока. |
|
Точность хода часов счетчиков при нормальной температуре (20±5) °C должна быть не хуже. |
±0,5 с/сут | |
|
Жидкокристаллический индикатор:
|
8 0,01 | |
|
Полная мощность, потребляемая цепью тока, не более |
0,3 В А | |
|
Активная мощность, потребляемая цепью напряжения, не более |
2 Вт |
для счетчиков с PLC-модемом до- |
|
Наименование параметра |
Допускаемое значение |
Примечание |
|
полнительная потребляемая активная мощность 2 Вт | ||
|
Полная мощность, потребляемая цепью напряжения, не более |
10 В-А |
для счетчиков с PLC-модемом дополнительная потребляемая полная мощность 6 ВА |
|
Максимальное число действующих тарифов |
до 4-х |
до 2-х для счетчиков с индексом «Z» в условном обозначении |
|
Диапазон рабочих температур |
от минус 45 до плюс 70 °C |
при температуре от минус 20 до минус 45 °C допускается частичная потеря работоспособност и жидкокристалличе ского индикатора |
|
Средняя наработка на отказ |
220000 ч | |
|
Средний срок службы |
30 лет | |
|
Масса, не более |
0,95 кг | |
|
Габаритные размеры, не более |
210x150x73 мм |
наносится на панель счетчика методом офсетной печати или фото способом. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.
Комплектность средства измерений.
Комплект поставки средства измерений приведен в таблице 3 Таблица 3 - Комплект поставки
|
Обозначение документа |
Наименование и условное обозначение |
Кол. |
|
Счетчик электрической энергии статический однофазный «Меркурий 203.2Т...» в потребительской таре |
1 | |
|
АВЛГ.411152.028-01 ФО |
Формуляр |
1 |
|
АВЛГ.411152.028-01 РЭ |
Руководство по эксплуатации |
1 |
|
АВЛГ.411152.028-01 РЭ1* |
Методика поверки с тестовым программным обеспечением «Конфигуратор счетчиков Меркурий» и «BMonitorFEC» |
1 |
|
АВЛГ.621.00.00* |
Преобразователь интерфейсов USB-CAN/RS-232/RS-485 «Меркурий 221» для программирования счетчиков и считывания информации по интерфейсу RS-485 и CAN |
1 |
|
АВЛГ.781.00.00* |
Оптоадаптер |
1 |
|
Карта Cmart card*** |
1 | |
|
Терминал MC35i * |
1 | |
|
АВЛГ.468152.018* |
Технологическое приспособление «RS-232 - PLC» для программирования сетевого адреса счетчика по силовой сети |
1 |
|
АВЛГ.468741.001* |
Концентратор «Меркурий 225» для считывания информации со счетчиков по силовой сети |
1 |
|
АВЛГ.411152.028-01 PC** |
Руководство по среднему ремонту |
1 |
|
* Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счетчиков. ** Поставляется по отдельному заказу организациям, проводящим послегарантийный ремонт. *** Только для счетчиков с индексом S в условном обозначении счетчика | ||
осуществляется по документу «Счетчики электрической энергии статические однофазные «Меркурий 203.2Т». Руководство по эксплуатации. Приложение Г. Методика поверки. АВЛГ.411152.028-01 РЭ1 с изменением № 1», утвержденному ФБУ «Нижегородский ЦСМ» 27 июня 2016 г.
Перечень эталонов, применяемых при поверке:
Установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М: номинальное напряжение 3x57,7 или 3x230 В;
диапазон токов (0,01 -100) А;
погрешность измерения активной энергии ±0,15 %;
погрешность измерения тока и напряжения ±0,3 %.
Частотомер электронно-счетный 43-64:
погрешность измерения 2-Ю'9.
Сведения о методиках (методах) измеренийСведения о методах измерений приведены в документе «Счетчик электрической энергии статический однофазный «Меркурий 203.2Т». Руководство по эксплуатации. АВЛГ.411152.028-01 РЭ».
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии статическим однофазным «Меркурий 203.2Т».ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.23-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ГОСТ 8.551 -2013 Г осударственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.
АВЛГ.411152.028-01 ТУ Счетчики электрической энергии статические однофазные «Меркурий 203.2Т». Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная компания «Инкотекс» (ООО «НПК «Инкотекс»). ИНН 7702690982.
Юридический адрес: 129110, г.Москва, Банный переулок, д.2, стр.1
Фактический адрес: 105484, г.Москва, 16-я Парковая ул., д.26
Телефон/факс (495) 780-77-38, e-mail: firma@incotex.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Аттестат аккредитации в области обеспечения единства измерений № 30011-13 по проведению испытаний средств измерений в целях утверждения типа действителен до 27.11.2018.
603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.
тел. (831) 428-78-78, факс (831) 428-57-48, e-mail: mail@nncsm.ru.
