МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

31 мая 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 63186 «Расходомеры ADS Triton, ADS Triton+» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО НКФ «Волга» от 5 марта 2019 г. № 2018/03 и № 2018/04 приказываю:

• 1. Внести изменения в описание типа на расходомеры ADS Triton, ADS 'Triton+, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64780-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 2550-0273-2016 с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 22 октября 2018 г., и распространить действие документа на расходомеры ADS Triton, ADS Triton+, выпущенные после даты издания приказа о переоформлении свидетельства об утверждении типа № 63186, в связи с внесением изменений в методику поверки.

• 3. Переоформить свидетельство об утверждении типа № 63186 «Расходомеры ADS Triton, ADS Triton+», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 64780-16, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа * средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

(------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВ1 ДЕ НИЯ О СЕРТИФИКАП JH

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276

Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

I                           1

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «31» мая 2019 г. № 1263

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры ADS Triton, ADS Triton+

Расходомеры ADS Triton, ADS Triton+ (далее - расходомеры) предназначены для измерений уровня, скорости потока, объемного расхода и объема жидкости в открытых и закрытых водоводах с напорным, безнапорным и комбинированным режимами течений любых форм поперечных сечений, в том числе в коллекторах хозяйственно-бытовой и совмещённой канализации, в системах отведения ливневых вод, в сбросных каналах энергетических объектов.

Принцип действия расходомеров основан на измерении объемного расхода жидкости методом «площадь-скорость». Объем и объемный расход определяются на основании измеренных значений скорости и уровня потока жидкости и введенных данных о геометрии водовода.

Расходомер состоит из следующих основных частей (в комплект может входить один или более из нижеперечисленных датчиков):

• - измерительный блок Triton/ Triton+ (далее - измерительного блока);

• - комбинированный погружной датчик уровня потока и скорости потока жидкости (далее - комбинированный погружной датчик);

• - комбинированный бесконтактный датчик уровня и скорости потока жидкости (далее -комбинированный бесконтактный датчик);

• - бесконтактный ультразвуковой датчик уровня потока жидкости (опция, полностью аналогичен датчику уровня, входящего в состав комбинированного бесконтактного датчика уровня и скорости потока жидкости);

• - блок ввода-вывода Flowvision (опция);

• - монтажные элементы для установки датчиков в водовод;

• - кабель соединения с персональным компьютером.

Комбинированный погружной датчик представляет собой несколько первичных преобразователей, объединённых в единый корпус:

• - допплеровский преобразователь скорости потока;

• - гидростатический преобразователь уровня потока, позволяющий измерять уровень подтопления коллектора (для измерения расхода в напорном режиме течения);

• - ультразвуковой преобразователь уровня потока жидкости.

Комбинированный бесконтактный датчик представляет собой несколько первичных преобразователей, объединённых в единый корпус:

• - допплеровский бесконтактный преобразователь максимальной поверхностной скорости потока (без нормирования погрешности);

• - бесконтактный ультразвуковой преобразователь уровня потока жидкости;

Для измерения расхода жидкости в водоводе достаточно использовать любой из комбинированных датчиков.

Расходомер имеет два независимых канала измерения, позволяющие проводить измерения в двух водоводах одновременно с любым сочетанием датчиков.

Расходомер ADS Triton+ оснащен встроенным GPRS-модемом, что позволяет связываться с расходомером через сотовые 3G/4G сети, а также передавать данные на ftp-сервер в автоматическом режиме.

Расходомер может иметь как внутреннее электропитание от встроенной батареи, так и внешнее питание 12 В.

Расходомер может использоваться в двух основных режимах: стационарном и автономном.

Расходомер может оснащаться блоком ввода-вывода Flowvision, который предназначен для настройки параметров работы расходомера, ввода характеристик водовода, отображения текущих значений расхода, времени наработки, а также ведения архивов данных и нештатных ситуаций. Использование блока ввода-вывода Flowvision возможно только при условии наличия внешнего электропитания.

Вся работа с расходомером в стационарном режиме происходит через интерфейс блока ввода-вывода Flowvision. При работе в автономном режиме (например, при проведении временных измерений или при отсутствии электропитания в районе створа измерения) в качестве пользовательского интерфейса используется персональный компьютер с установленным программным комплексом Profile.

Расходомер может обмениваться с удаленными устройствами сбора данных по протоколу ModBUS.

Относительная погрешность измерения скорости бесконтактным комбинированным датчиком уровня и скорости потока жидкости не нормируется.

Общий вид расходомеров показан на рисунке 1.

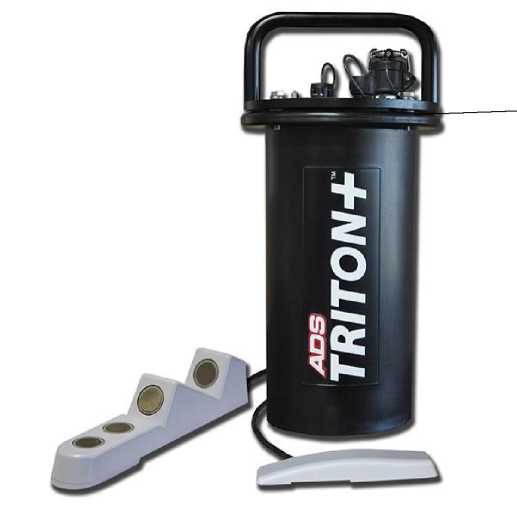

Рисунок 1 - Общий вид расходомера ADS Triton+, комбинированный погружной датчик и комбинированный бесконтактный датчик

Место нанесения знака поверки в виде клейма

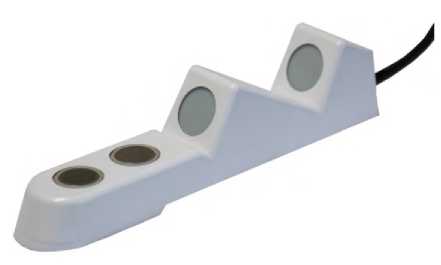

Рисунок 2 - Общий вид бесконтактный ультразвуковой датчик уровня потока жидкости

Место пломбирования блока ввода-вывода Flowvision

Рисунок 3- Общий вид корпуса блока ввода-вывода Flowvision. Место пломбирования

Расходомеры имеют внешнее программное обеспечение (далее - ПО) - программный комплексРгоШе.Программный комплексРгоШе предназначен для считывания результатов измерений, сохраненных в памяти расходомера, анализа данных, выдачи отчетов, диагностики и настройки расходомера. Защита программного обеспечения от непреднамеренных или преднамеренных изменений осуществляется с помощью паролей и учетных записей пользователя. Имеется защита от ввода заведомо неверных данных путем индикации сообщений об ошибках.

Также расходомер имеет внутреннее ПО, отвечающее за базовые операции и программное обеспечение блока ввода-вывода Flowvision.

Конструктивно расходомеры имеют защиту ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты от чтения и записи.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомера.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений, согласно Р 50.2.077-2014, высокий.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на эксплуатационную документацию типографским способом и на электронный блок расходомера в виде наклейки.

Таблица 4- Комплектность расходомеров

осуществляется по документу МП 2550-0273-2016 «ГСИ. Расходомеры ADS Triton, ADS Triton+. Методика поверки» с Изменением №1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 октября 2018 г.

• - рабочий эталон единицы скорости водного потока 1-го разряда по ГОСТ 8.486-83;

• - рабочий эталон 1-го разряда по ГОСТ 8.477-82;

• - рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

приведены в эксплуатационном документе и в МИ 1759-87 «ГСИ. Расход воды на реках и каналах. Методика выполнения измерений методом «скорость-площадь».

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.486-83 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости водного потока в диапазоне от 0,005 до 25 м/с

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

Техническая документация фирмы-изготовителя

Компания «ADS Environmental Services», США

Адрес: 1300 Meridian Street, Huntsville, Alabama, 35801 USA

Телефон/факс: (256) 430-3366

Общество с Ограниченной Ответственностью Научная консалтинговая фирма «Волга» (ООО НКФ «Волга»)

ИНН 7715014621

Адрес: 127550, г. Москва, ул. Б. Академическая, 44, к. 2 Юридический адрес: 127521, г. Москва, Октябрьская ул., 105-181

Телефон: 8 (499) 976 49 49, 8 (499) 153 16 69

E-mail: main@volgaltd.ru

Web-сайт: www.volgaltd.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: 8 (812) 251-76-01, факс: 8 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
