Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» июня 2018 г. № 1244

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1)

Назначение средства измерений

Приборы контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1) (далее - прибор) предназначены для проверки технического состояния высоковольтных выключателей выведенных из-под высокого электрического напряжения при плановых проверках и ремонте, а так же при проведении ресурсных испытаний при выпуске из производства.

Прибор измеряет линейные и угловые перемещения элементов привода высоковольтного выключателя, силу тока, электрическое напряжение, электрическое сопротивление и интервалы времени.

Прибор предназначен для применения на предприятиях электроэнергетики и других предприятиях, эксплуатирующих высоковольтное коммутационное оборудование.

Описание средства измерений

Принцип действия приборов контроля высоковольтных выключателей основан на измерении и сохранении в оперативной памяти измерительного блока, в течение заданного времени, отсчитываемого от момента его запуска на измерение, через каждые 100 мкс, значений физических величин и положений контролируемых контактов.

Запуск прибора на измерения происходит в момент появления напряжения на клеммах электромагнитов включения/отключения привода выключателя, формируемого прибором или штатными средствами управления выключателем. После прекращения измерений, полученные результаты передаются в ПК для последующего вывода на дисплей, обработки и хранения.

Прибор контроля высоковольтных выключателей состоит из измерительного блока, датчиков линейного и углового перемещений, комплекта крепежных приспособлений, токовых клещей, комплекта соединительных кабелей и персонального компьютера.

Приборы контроля высоковольтных выключателей выпускаются в следующих модификациях ПКВ/У3.0 и ПКВ/У3.1 которые отличаются тем, что ПКВ/У3.0 имеет три канала измерения линейных/угловых перемещений и канал подключения десяти реостатных датчиков; ПКВ/У3.1 имеет один канал измерения линейных/угловых перемещений и не имеет канала подключения реостатных датчиков.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунках 2 и 3.

Приказ Росстандарта №1244 от 20.06.2018, https://oei-analitika.ru

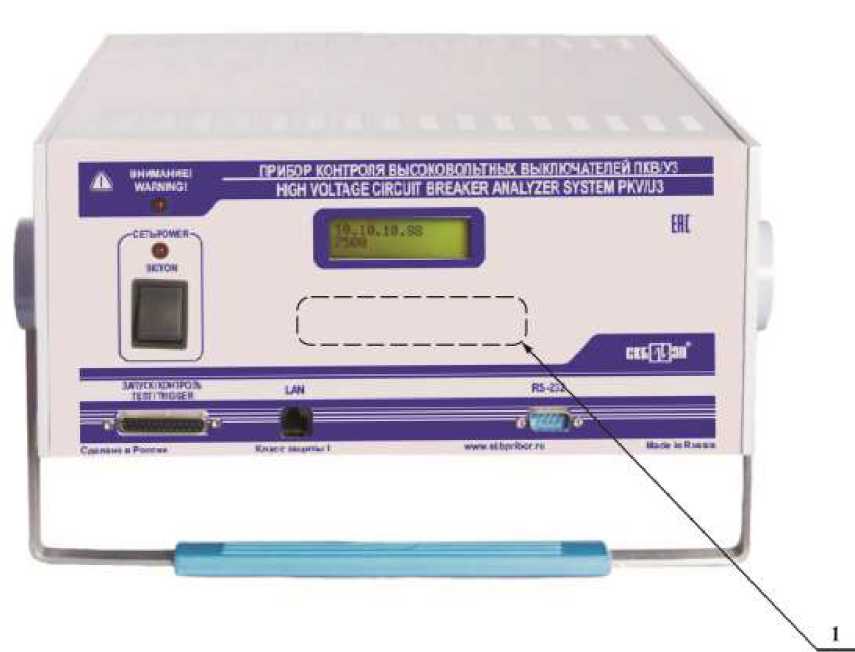

Рисунок 1 - Общий вид средства измерений

1 - место для нанесения знака поверки

Приказ Росстандарта №1244 от 20.06.2018, https://oei-analitika.ru

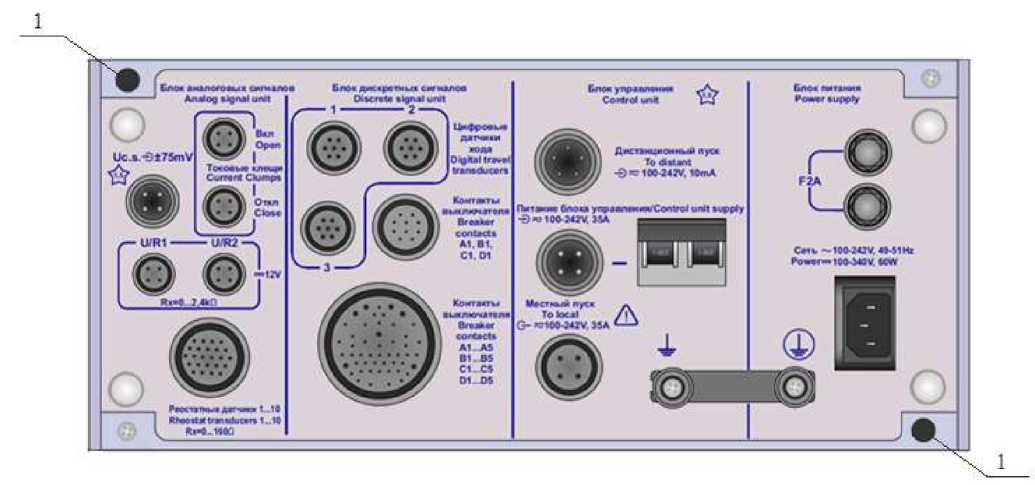

Рисунок 2 - Схема пломбировки от несанкционированного доступа

(задняя панель измерительного блока ПКВ/У3.0)

1 - места нанесения оттисков пломб

Приказ Росстандарта №1244 от 20.06.2018, https://oei-analitika.ru

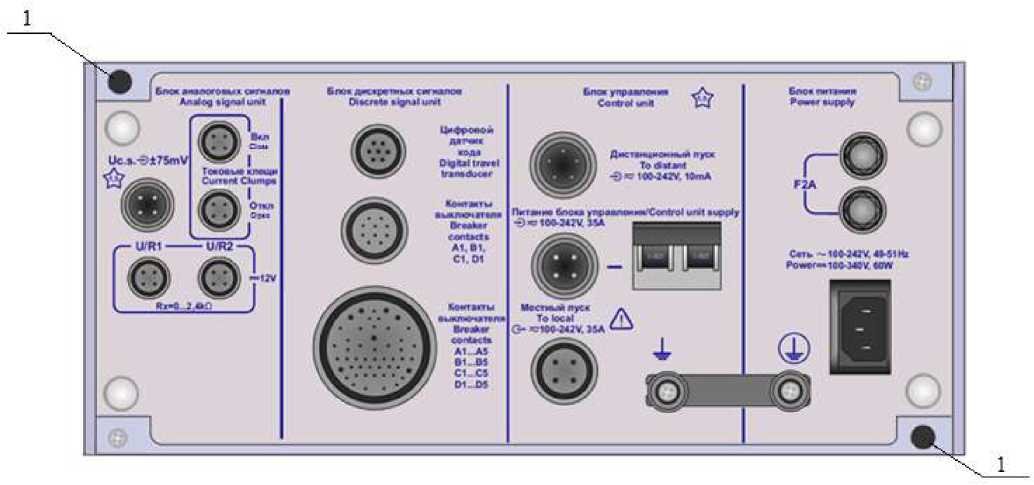

Рисунок 3 - Схема пломбировки от несанкционированного доступа (задняя панель измерительного блока ПКВ/У3.1) 1 - места нанесения оттисков пломб

Модификация прибора указывается на информационной табличке («шильдике») на правой панели измерительного блока (рисунок 4).

Приказ Росстандарта №1244 от 20.06.2018, https://oei-analitika.ru

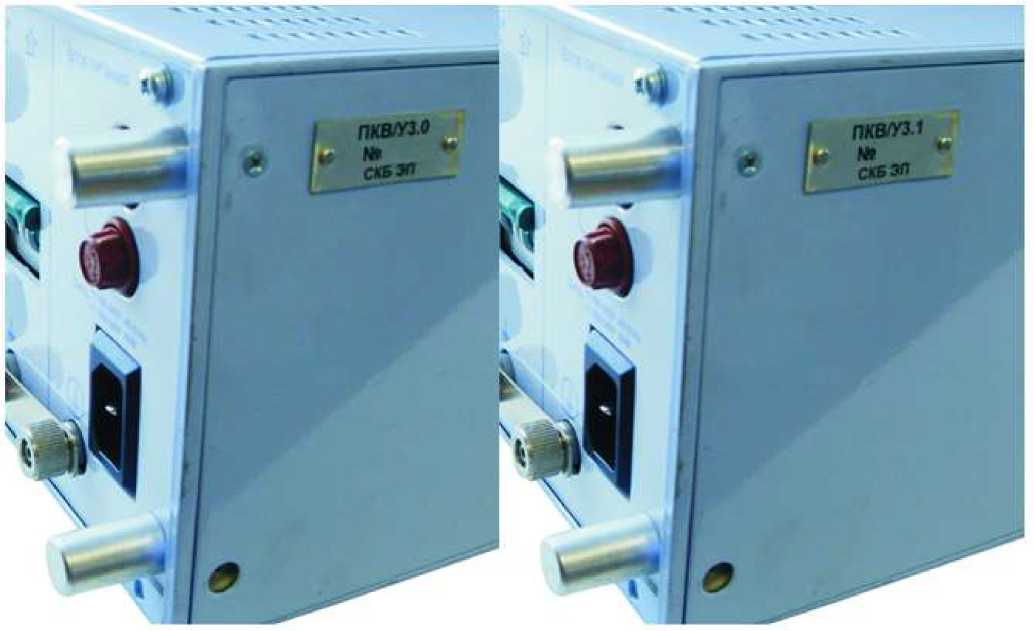

а б Рисунок 4 - Информационные таблички а - ПКВ/У3.0;б - ПКВ/У3.1

Программное обеспечение

Программное обеспечение (ПО) прибора осуществляет управление измерительным блоком, считывает результаты измерений из измерительного блока в ПК, рассчитывает и выводит на дисплей ПК нормируемые технические характеристики и графики изменения физических величин и положения контактов, зарегистрированных во время переключения выключателя. Программное обеспечение не оказывает влияния на метрологические характеристики прибора.

Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PKV U3.bin

Номер версии (идентификационный номер) ПО

Версия 24

Цифровой идентификатор ПО

нет

Другие идентификационные данные

нет

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Каналы контроля положений контактов выключателя

Диапазон измерений интервалов времени, с

от 0,0004 до 8

Пределы допускаемой основной абсолютной погрешности измерений интервалов времени в режиме контроля положения четырех контактов, мс

±[0,1+0,0001*tx], где tx - измеряемый интервал времени, мс

Пределы допускаемой основной абсолютной погрешности измерений интервалов времени в режиме контроля положения двадцати контактов, мс

±[0,3+0,0001-tJ, где tx - измеряемый интервал времени, мс

Каналы инкрементных датчиков перемещений

Диапазоны измерений линейных перемещений датчиком ДП12, мм

от 1 до 550

от 1 до 700

от 1 до 900

Пределы допускаемой абсолютной основной погрешности измерений линейных перемещений датчиком ДП12, мм

±1

Диапазон измерений угловых перемещений датчиком ДП21, градус

от 0,09 до 360

Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений датчиком ДП21, градус

±0,56

Канал «Входное напряжение коммутатора»

Диапазон измерений электрического напряжения постоянного тока,

В

от - 350 до +350

1

2

Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, %

±

гд значе

;5 (

е U- измеренное ние электрическ напряжения, В

ого

Каналы местного пуска

Диапазон измерений силы постоянного электрического тока (амплитудное значение), А

от -50 до +50

Пределы допускаемой основной относительной погрешности измерений силы постоянного электрического тока, %

±

где I -си элек

2 + 0,6'     - 1)

измеренное знач лы постоянного трического тока

ение

)

, А

Диапазоны задания временных интервалов по каналам местного пуска, мс:

-длительность импульса включения (ТВ)

от 20 до 1280,

-длительность импульса отключения (ТО)

от 20 до 1280,

-длительность паузы (ТП)

от 30 до 1280,

-длительность задержки импульса отключения (ТЗО)

от 10 до 1280

Пределы допускаемой основной абсолютной погрешности

задания временных интервалов по каналам местного пуска, мс

±3

Канал «U шунта»

Диапазон измерений электрического напряжения постоянного тока, мВ

от -75 до +75

Пределы допускаемой основной относительной погрешности изме-

(75

рений электрического напряжения постоянного тока, %

±

°’6+°’25-llUr')

,

где U - измеренное

значение электрического

напряжения, мВ

Универсальные каналы («Вход 1», «Вход 2»)

Диапазоны измерений электрического напряжения постоянного тока, В:

  • - в униполярном режиме

  • - в биполярном режиме

от 0 до +12 от -6 до +6

Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, %:

- в униполярном режиме

±

"°’6-[12 -11

,

- в биполярном режиме

±

г знач

.,5+15-(Ui - '1 де U - измеренное ение электрическо напряжения, В

,

го

1

2

Диапазоны измерений электрического сопротивления постоянному току, Ом

- при силе измерительного тока 60 мА

от 0 до 160,

- при силе измерительного тока 4 мА

от 0 до 2400

Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, %:

- при силе измерительного тока 60 мА

±

:=-5 (1? -1)]

,

- при силе измерительного тока 4 мА

Г        (2400  YI

±5 + °2-( R - 1JJ, где R - измеренное значение электрического сопротивления, Ом

Канал «Токовые клещи»

Диапазон измерений электрического напряжения постоянного тока, В

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, %

гд знач

•■о+Мй - *) е U - измеренное ение электрическ напряжения, В

],

ого

Каналы «Реостатные датчики» (только ПКВ/У3.0)

Диапазон измерений электрического сопротивления постоянному току, Ом

от 0 до 160

Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, %

±

гд знач

со

“ 1 ? - '1 е R - измеренное ение электрическ противления, Ом

,

ого

л

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество каналов контроля положений контактов выключателя, шт.

20

Количество каналов инкрементных датчиков перемещения, шт.:

- ПКВ/У3.0

3

- ПКВ/У3.1

1

Количество каналов «Входное напряжение коммутатора», шт.

1

Количество каналов местного пуска, шт.

2

Количество каналов «U шунта», шт.

1

Количество каналов для подключения токовых клещей, шт.

2

Наименование характеристики

Значение

Количество каналов реостатных датчиков, шт.:

  • - ПКВ/У3.0

  • - ПКВ/У3.1

10

Количество каналов дистанционного пуска, шт.

2

Порог срабатывания защиты силового коммутатора от короткого замыкания и превышения силы тока (амплитудное значение), А

58±8

Порог запуска по каналу «Дистанционный пуск», В

от 50 до 80 любой полярности

Потребляемая мощность, Вт, не более

60

Габаритные размеры измерительного блока, мм, не более

300x140x400

Масса измерительного блока, кг, не более

10

Средняя наработка на отказ, ч

10000

Электрическое напряжение питания, В:

  • - переменного тока, частотой 50 Гц

  • - постоянного тока

от 100 до 242

от 100 до 340

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %

от -15 до +40 от 10 до 95 без конденсации влаги

Прибор соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ IEC 61010-1-2014.

Прибор соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ 51522.1-2011.

Прибор рассчитан на эксплуатацию в условиях станций и подстанций с четвертой степенью жесткости электромагнитной обстановки по ГОСТ 30804.4.4-2013.

Знак утверждения типа

наносится на панель прибора методом шелкографии промышленной цифровой печатью на полиэфирной пленке; в эксплуатационных документах - на титульном листе печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

1

2

3

Измерительный блок ПКВ/У3.0 или измерительный блок ПКВ/У3.1

СКБ 021.00.00.000-02

СКБ 021.00.00.000-01

1 шт.

Датчик линейного перемещения ДП12

СКБ 012.00.00.000

1 шт.

Датчик углового перемещения ДП21

СКБ 009.00.00.000

1 шт.

Токовые клещи*

СКБ 021.31.00.000

1 шт.

Стержень измерительный 700 мм

СКБ 012.03.00.000-02

1 шт.

Стержень измерительный 1000 мм*

СКБ 012.03.00.000

1

2

3

Стержень измерительный 550 мм*

СКБ 012.03.00.000-01

Футляр измерительного стержня 725 мм

СКБ 010.15.00.000-02

1 шт.

Футляр измерительного стержня 1055 мм*

СКБ 010.15.00.000

Футляр измерительного стержня 615 мм*

СКБ 010.15.00.000-01

Сетевой кабель

СКБ 018.09.00.000

1 шт.

Кабель входного напряжения коммутатора

СКБ 022.06.00.000

1 шт.

Кабель местного пуска

СКБ 022.07.00.000

1 шт.

Кабель дистанционного пуска

СКБ 021.26.00.000

1 шт.

Кабель датчика (на шпуле)

СКБ 014.25.00.000

1 шт.

Кабель полюсов (на шпуле)

СКБ 010.05.00.000

1 шт.

Кабель полюсов (на шпуле)

СКБ 010.05.00.000-01

1 шт.

Кабель полюсов (на шпуле)

СКБ 010.05.00.000-02

1 шт.

Кабель полюсов (на шпуле)

СКБ 010.05.00.000-06

1 шт.

Соединитель

СКБ 021.29.00.000

1 шт.

Кабель измерения напряжения каналами «Вход 1» («Вход 2»)*

СКБ 021.28.00.000

Кабель измерения напряжения шунта

СКБ 014.27.00.000

1 шт.

Кабель измерения сопротивления каналами «Вход 1» («Вход 2»)

СКБ 021.27.00.000

2 шт.

Кабель полюсов 20 каналов

СКБ 021.23.00.000

1 шт.

Кабель на десять реостатных датчиков**

СКБ 021.24.00.000

1 шт.

Переходник к кабелю питания*

СКБ 010.25.00.000

Кабель RS-232

СКБ 024.25.00.000

1 шт.

Кабель LAN

СКБ 024.26.00.000

1 шт.

Провод заземления

СКБ 022.08.00.000

1 шт.

Клеммник для ВК-10*

СКБ 010.26.00.000

1 шт.

Предохранители ВП2Б-1В-2А

4 шт.

Комплект крепежных приспособлений для установки датчиков*

Сумка

СКБ 121.06.00.000

1 шт.

Сумка №2

СКБ 126.06.02.000

1 шт.

Прибор контроля высоковольтных выключателей ПКВ/У3.0 (его модификация ПКВ/У3.1). Руководство по эксплуатации

СКБ 121.00.00.000 РЭ

1 экз.

Прибор контроля высоковольтных выключателей ПКВ/У3.0 (его модификация ПКВ/У3.1). Формуляр

СКБ 121.00.00.000 ФО

1 экз.

1

2

3

Прибор контроля высоковольтных выключателей ПКВ/У3.0 (его модификация ПКВ/У3.1). Методика поверки*

СКБ 121.00.00.000-01МП

1 экз.

Приборы контроля высоковольтных выключателей ПКВ/М5/М7/У2/У3. Программное обеспечение. Руководство пользователя

СКБ 1240002-01-34

1 экз.

Датчик ДП12. Паспорт

СКБ 012.00.00.000 ПС

1 экз.

Датчик ДП21. Паспорт

СКБ 009.00.00.000 ПС

1 экз.

Методика выполнения измерений параметров коммутационных аппаратов разных типов

СКБ 121.00.00.000-МВИ

1 экз.

Примечания:

*     по заказу

**   для ПКВ/У3.0

Поверка осуществляется по документу СКБ 121.00.00.000-01 МП «Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 23 марта 2018 г.

Основные средства поверки:

Мультиметр цифровой Agilent 34401A (регистрационный номер в Федеральном информационном фонде 54848-13). Диапазон измерений электрического напряжения постоянного тока от 0,1 до 1000 В; пределы погрешности измерения электрического напряжения постоянного тока ±0,002 %.

Прибор для поверки вольтметров дифференциальный В1-12 (регистрационный номер в Федеральном информационном фонде 6013-77). Диапазон установки выходных напряжений от 0,1 мкВ до 1000 В, пределы погрешности измерения электрического напряжения постоянного тока ±640-5Uk+2 мВ.

Магазин сопротивлений МСР-60М (регистрационный номер в Федеральном информационном фонде 2751-71), диапазон сопротивлений от 0,018 Ом до 11,1 кОм, КТ 0,02.

Генератор сигналов произвольной формы DG1022 (регистрационный номер в Федеральном информационном фонде 56011-13). Диапазон частот выходного сигнала от 1 мкГц до 20 МГц, пределы допускаемой основной относительной погрешности установки частоты ±1П0-4 Гц.

Штангенрейсмас ШР-1000 (регистрационный номер в Федеральном информационном фонде 54814-13), диапазон измерений от 100 до 1000 мм, класс точности 0,1 мм.

Теодолит 3Т5КП (регистрационный номер в Федеральном информационном фонде 45283-15), погрешность измерения горизонтального угла 5".

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к приборам контроля высоковольтных выключателей ПКВ/У3.0 (модификации ПКВ/У3.1)

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм;

ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140"16 до 30 А

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта №146 от 15 февраля 2016 г. «Об утверждении. Государственной поверочной схемы для средств измерений электрического сопротивления»

ТУ 4221-021-41770454-2007 (с изменением №1 от 25.08.2014 г.; с Изменением № 2 от 29.10.2015 г.; с Изменением № 3 от 13.03.2018 г.) Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Технические условия.

СКБ 121.00.00.000-01МП Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Методика поверки.

Изготовитель

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Адрес: 664033, г. Иркутск, а/я 407

Юридический адрес: Россия, 196140, г. Санкт-Петербург, п. Шушары, ул. Кокколевская (Пулковское), д.1, литера А, помещение 42-Н

Тел.: (3952) 719-148

Факс: (3952) 42-89-21

Web-сайт: www.skbpribor.ru; скбэп.рф

E-mail: skb@skbpribor.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений», ВосточноСибирский филиал

ИНН 5044000102

Адрес: 664056, г. Иркутск, ул. Бородина, 57

Юридический адрес: 141570, Московская обл., Солнечногорский р-он, р.п. Менделеево, промзона ВНИИФТРИ, корп. 11

Тел/факс: (3952) 46-83-03; факс: (3952) 46-38-48

Web-сайт: www.vniiftri-irk.ru

E-mail: office@niiftri.irk.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

20 июня 2018 г.                                                       №    1244

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 62105 «Приборы контроля высоковольтных выключателей ПКВ/УЗ.О (модификация ПКВ/У3.1)» и внесении изменений

в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «СКБ ЭП» от 26 апреля 2018 г. № 372 и № 373 приказываю:

  • 1.  Внести изменения в описание типа на приборы контроля высоковольтных выключателей ПКВ/УЗ.О (модификация ПКВ/У3.1), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63774-16, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу СКБ 121.00.00.000-01 МП «Приборы контроля высоковольтных выключателей ПКВ/УЗ.О (модификация ПКВ/У3.1). Методика поверки» и распространить действие документа на приборы контроля высоковольтных выключателей ПКВ/УЗ.О (модификация ПКВ/У3.1), находящиеся в эксплуатации.

  • 2. Переоформить свидетельство об утверждении типа № 62105 «Приборы контроля высоковольтных выключателей ПКВ/УЗ.О (модификация ПКВ/У3.1)», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63774-16, в связи с внесением изменений в документ на методику поверки.

  • 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится s системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

I            --------------




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
