МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

30 мая 2019 г.                                              №  1213

Москва

О переоформлении свидетельств об утверждении типа средств измерений № 57869/2 и № 57870/2 «Преобразователи (датчики) давления измерительные EJ*» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства о техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Иокогава Электрик СНГ» от 19 апреля 2019 г. № YRU-L19-1283 и № YRU-L 19-1285 приказываю:

  • 1. Внести изменения в описание типа на преобразователи (датчики) давления измерительные EJ*, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59868-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Установить методику поверки по документу МП 59868-15 «Преобразователи (датчики) давления измерительные EJ*. Методика поверки» с изменением № 3, утвержденному ФГУП «ВНИИМС», интервал между поверками 5 лет и распространить действие документа на преобразователи (датчики) давления измерительные EJ*, находящиеся в эксплуатации.

  • 3. Переоформить свидетельства об утверждении типа № 57869/2 и № 57870/2 «Преобразователи (датчики) давления измерительные EJ*», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 59868-15, в связи с внесением изменений в методику поверки и увеличением интервала между поверками.

  • 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

    С.С. Голубев

Заместитель Руководителя

-

Подлинник электретного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E88OE9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2016 до 08.11.2019

Приказ Росстандарта №1213 от 30.05.2019, https://oei-analitika.ru


Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» мая 2019 г. № 1213

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи (датчики) давления измерительные EJ* Назначение средства измерений

Преобразователи (датчики) давления измерительные EJ* (далее - преобразователи), предназначены для непрерывных измерений и преобразования значения измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, температуры (при помощи подключаемого внешнего термопреобразователя сопротивления) и параметров, определяемых по разности давления (массового и объемного расхода, уровня, плотности, и др.) в унифицированный электрический выходной сигнал постоянного тока (ток или напряжение) и/или цифровой сигнал для передачи по протоколам HART, BRAIN, Foundation Fieldbus, Modbus, Profibus и др.

Описание средства измерений

В преобразователях (датчиках) давления измерительных EJ* используется резонансночастотный принцип преобразования давления. Чувствительный элемент датчика выполнен на базе монокристалла кремния. Кремниевые резонансно-частотные преобразователи отличаются высокой стабильностью и удобством получения цифровой измерительной информации.

Встроенная электроника обрабатывает в соответствии с установками полученный частотный сигнал в цифровом виде, и выводит в цифровом виде (протоколы HART, BRAIN, Foundation Fieldbus, Modbus, Profibus и др.), и/или преобразует его в аналоговый выходной сигнал постоянного тока (ток или напряжение). Передача данных по цифровым протоколам HART или BRAIN возможна одновременно с аналоговым выходным сигналом постоянного тока 4-20 мА или 1-5 В (для HART) путем наложения частотного сигнала на сигнал постоянного тока.

Преобразователи (датчики) давления измерительные EJ* могут выполнять следующие функции:

  • - учитывать воздействие внешних влияющих факторов, таких как температура окружающей или рабочей среды, статическое давление;

  • - осуществлять дистанционную перенастройку диапазонов измерений;

  • - выдавать сигналы пропорциональные корню квадратному из измеряемой величины;

  • - проводить линеаризацию выходного сигнала по шаблону пользователя;

  • - осуществлять функции самодиагностики, позволяющие непрерывно отслеживать техническую исправность преобразователей.

Преобразователи (датчики) давления измерительные EJ* производятся следующих модификаций: EJX (серия А) и EJA (серия А, серия Е), в которых содержатся модели 110, 115, 118, 120, 130, 210, 220, 430, 438, 440, 310, 510, 530, 560 (только для модификации EJA), 610, 630, 910, 930 и исполнения EJXC (серия А) модели 40, 50, 80; EJAC (серия E), модели 50, 60, 80. Они различаются метрологическими характеристиками, геометрическими размерами, а также видом измеряемого давления.

Преобразователи EJXC (серия А) и EJAC (серия Е) являются комбинированными исполнениями модификаций EJX (серии А) или EJA (серии Е) соответственно, в комплекте с одним или несколькими комплектующими: с промывочным кольцом, адаптером, измерительной диафрагмой, вентильным блоком, фланцевым соединением прямого монтажа, фланцевым соединением с капиллярами.

Преобразователи     EJXC40A с выносными сенсорами (DRS) являются

комбинированными исполнениями модификации измерительных преобразователей избыточного давления EJX (серии А) для измерений дифференциального давления и параметров, функционально связанный с давлением (уровня, плотности, массового и объемного расхода) и представляют собой два датчика избыточного давления (ведущий и ведомый), соединенные кабелем для синхронизации измерения.

Преобразователи (датчики) давления измерительные EJ* помимо общепромышленного исполнения имеют и взрывозащищенные исполнения.

Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в технической документации на преобразователи:

EJabc-de.....

a - модификация (A или X),

b - модели (110,   930)

c - серия (А или Е),

d - код вида выходного сигнала

e - код диапазона (шкалы) выходного сигнала

.  - коды других, не влияющих на метрологические и технические характеристики,

параметров (резьба, ориентация развязки, наличие/отсутствие дисплея и т.д.).

Преобразователи комбинированного исполнения помимо указанной выше этикетки датчика имеют дополнительную этикетку комбинированного исполнения:

EJaCbc-d.....

a - модификация (A или X),

b - модели (40, ., 80)

c - серия (А или Е),

d - вид измеряемого давления (абсолютное, избыточное, дифференциальное)

.  - коды других, не влияющих на метрологические и технические характеристики,

параметров (наличие отсутствие мембраны, разделительных колец, материалов, и т.д.).

Полные коды моделей указываются в паспортах на преобразователи.

Общий вид преобразователей представлен на рисунках 1- 3.

Допускается выпуск датчиков в разных цветовых решениях.

Приказ Росстандарта №1213 от 30.05.2019, https://oei-analitika.ru
Приказ Росстандарта №1213 от 30.05.2019, https://oei-analitika.ru

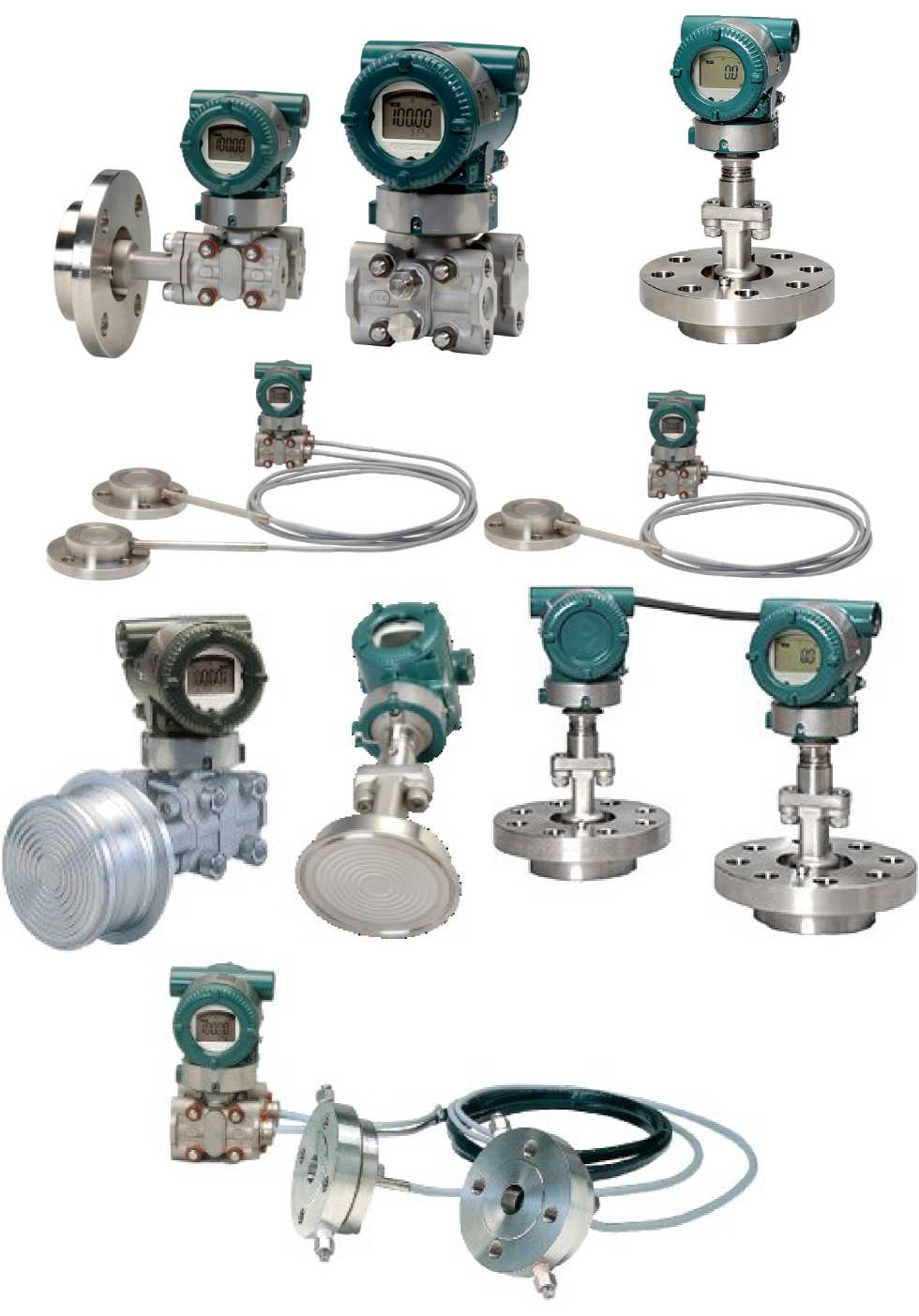

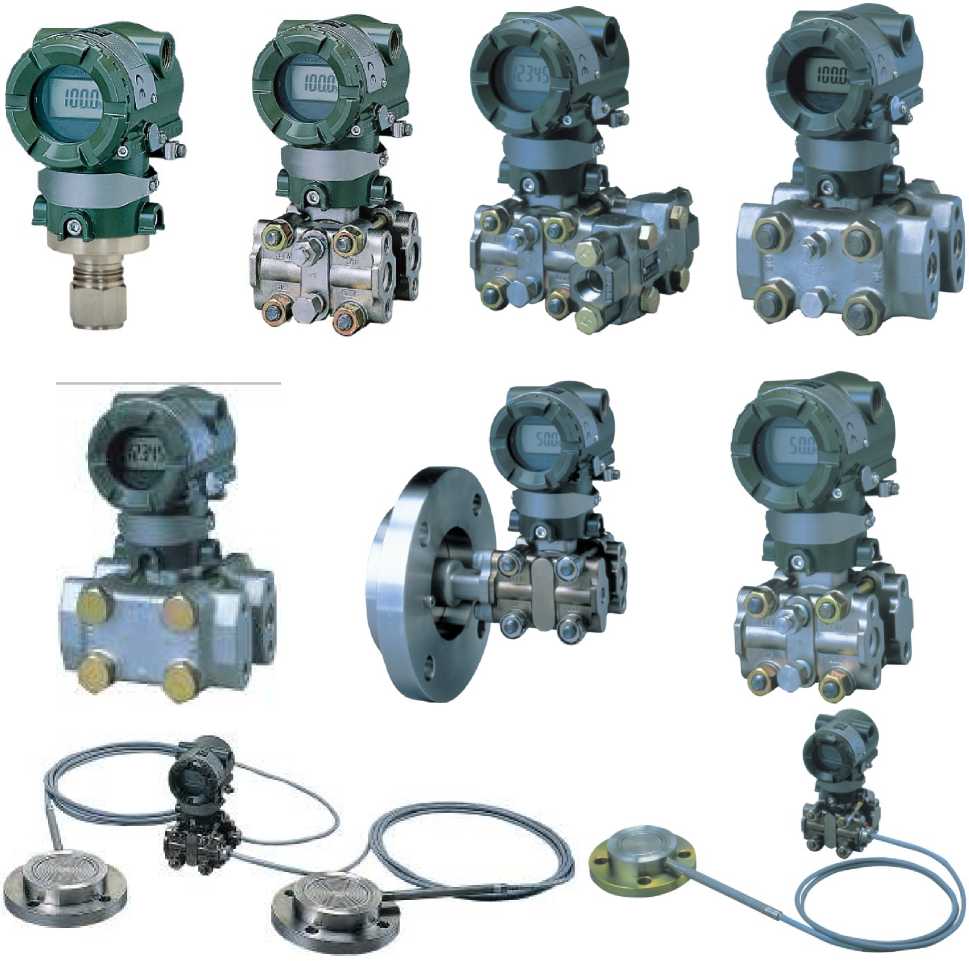

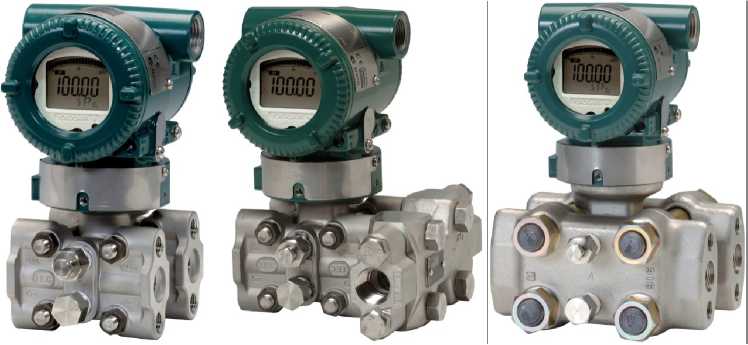

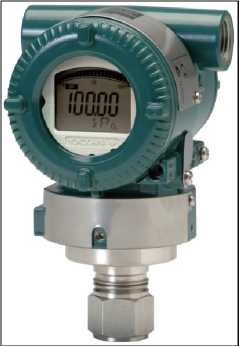

Рисунок 1 - Общий вид преобразователей (датчиков) давления измерительных EJX (серия А), EJXC (серия A)

Приказ Росстандарта №1213 от 30.05.2019, https://oei-analitika.ru

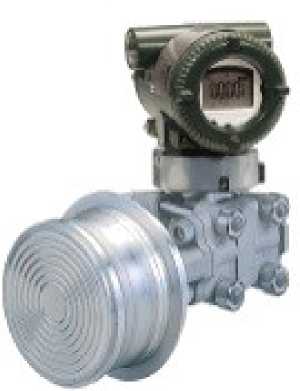

Рисунок 1 - Общий вид преобразователей (датчиков) давления измерительных EJX (серия А), EJXC (серия A)

Приказ Росстандарта №1213 от 30.05.2019, https://oei-analitika.ru

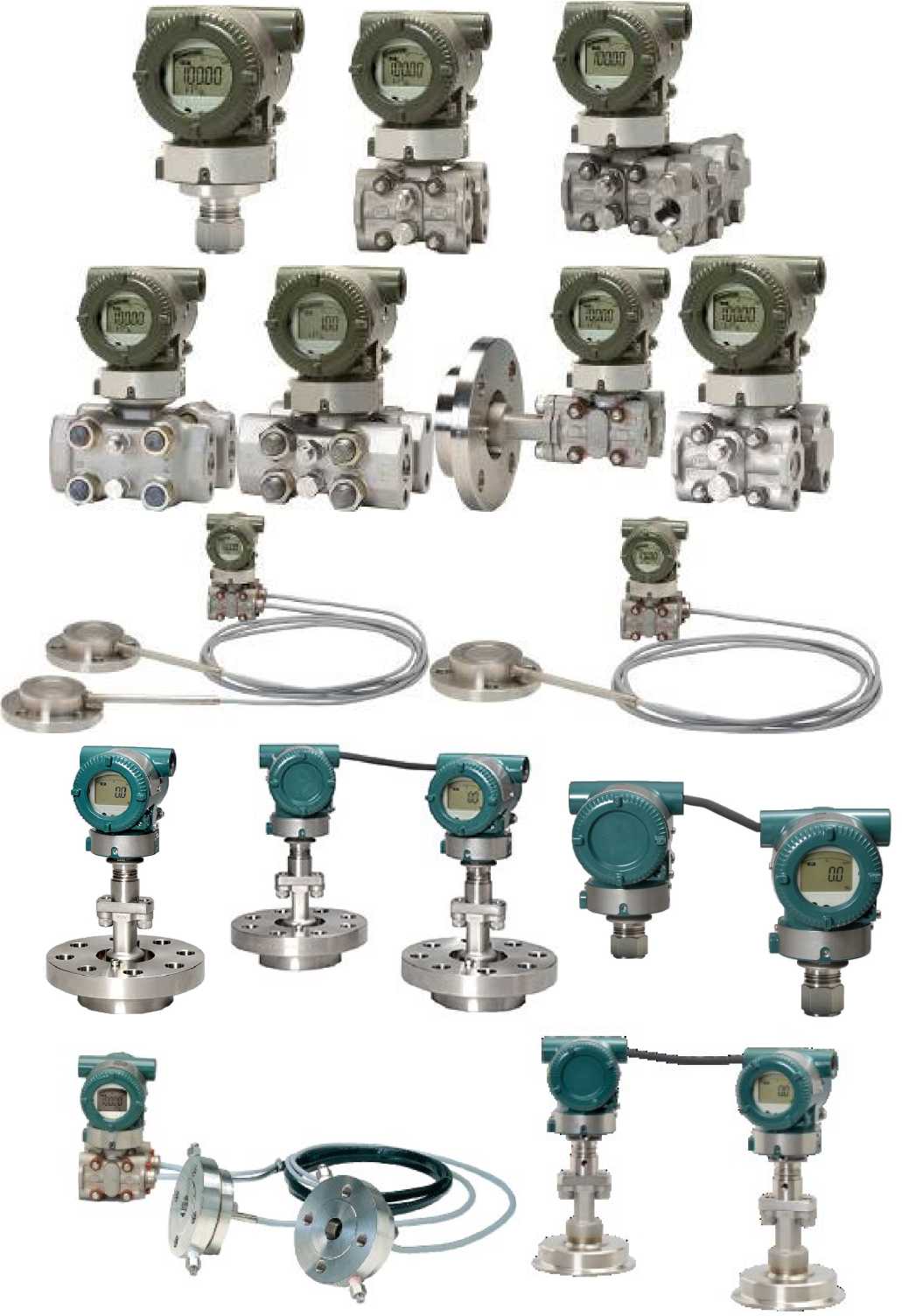

Рисунок 1 - Общий вид преобразователей (датчиков) давления измерительных EJX (серия А), EJXC (серия A)

Приказ Росстандарта №1213 от 30.05.2019, https://oei-analitika.ru Приказ Росстандарта №1213 от 30.05.2019, https://oei-analitika.ru

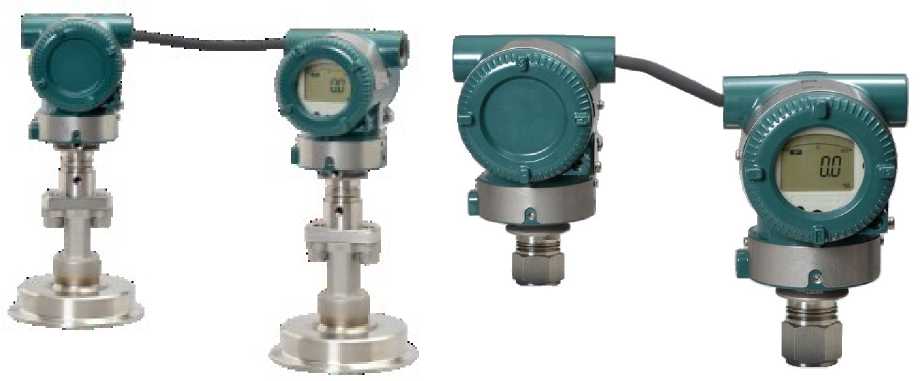

Рисунок 3 - Общий вид преобразователей (датчиков) давления измерительных EJA (серия E), EJAC (серия E)

Приказ Росстандарта №1213 от 30.05.2019, https://oei-analitika.ru

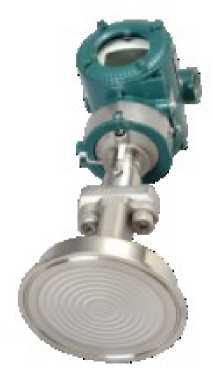

Рисунок 3 - Общий вид преобразователей (датчиков) давления измерительных EJA (серия E), EJAC (серия E)

Приказ Росстандарта №1213 от 30.05.2019, https://oei-analitika.ru
Программное обеспечение

Программное обеспечение (ПО) является встроенным и предназначено для обработки измерительной информации, индикации результатов измерений на ЖКИ, формирования выходных сигналов, настройки преобразователей, проведение диагностики преобразователя. Разделения на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.

Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ преобразователя не проводится. Для защиты от несанкционированного доступа к ПО преобразователя внутри его корпуса установлена перемычка защиты от записи.

Для целей конфигурирования датчиков может быть использован программный комплекс FieldMate, устанавливаемый на персональный компьютер и поддерживающий процедуры начальной установки, текущего техобслуживания, регистрации неисправностей и сохранения информации о конфигурации датчиков давления и других устройств КИПиА по различным протоколам передачи данных, включая HART, BRAIN, Foundation Fieldbus, Modbus, Profibus.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Software

Номер версии (идентификационный номер) ПО

Не ниже 1.01

Цифровой идентификатор ПО

Не отображается

Другие идентификационные данные

отсутствуют

Метрологические и технические характеристики

Таблица 2 - Основные метрологические и технические характеристики преобразователей

Наименование характеристики

Значение характеристики

Диапазоны измерений (в зависимости от модели и настройки):

  • - абсолютного давления, МПа (модель 110, 115, 120, 130, 210, 220, 310, 510, 610, 910, 930, 40, 50, 80)

  • - избыточного давления, МПа (модели 110, 115, 120, 130, 210, 220, 430, 438, 440, 530, 560, 630, 910, 930, 40, 50, 60, 80)

  • - разности давлений (уровня и расхода, определяемых по разности давлений), МПа (модели 110, 115, 118, 120, 130, 210, 220, 910, 930, 80)

  • - разности давлений (уровня и расхода, определяемых по разности давлений), МПа (модель 40)

от 0 до 70 1)

от -0,1 до +70 1)

от -0,5 до +14 1) 2)

от -70 до +70 1) 2)

Диапазон измерений температуры при помощи внешнего термопреобразователя сопротивления с НСХ типа «Pt100» (по ГОСТ 6651-2009), °С (только для моделей 910, 930)

от -200 до +850 1)

Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления   и

разности давлений (в зависимости от модели и настройки), %

от ±0,025 до ±0,6 1)

Пределы допускаемой основной абсолютной погрешности канала измерений температуры, (только для моделей 910, 930), °С

±0,5

Пределы допускаемой относительной погрешности при вычислении расхода (без учета погрешности определения свойств измеряемой среды), %

±0,1

Температура окружающей среды, °С (для моделей с Ж<КИ)

от -60 до +85 1) (от -30 до +80)

Пределы    допускаемой    дополнительной    относительной

погрешности от влияния изменения температуры окружающего воздуха, на 28 °С, (в зависимости от модели и от настройки), %

от ±0,014 до ±0,8 1)

Информативный параметр выходного сигнала:

  • - аналоговый

  • - цифровой

от 4 до 20 мА, от 1 до 5 В протоколы BRAIN, HART,

Foundation Fieldbus, Modbus, Profibus

Напряжение питания, В (в зависимости от модели)

от 10,5 до 42

Габаритные размеры (преобразователь, без учёта разделительных мембран, фланцевой части, монтажных кронштейнов и т.п.), не более, мм

300x250x250

Масса (преобразователь, без учёта разделительных мембран, фланцевой части, монтажных кронштейнов и т.п.), не более, кг

15

Средняя наработка до отказа, ч, не менее

180000

Средний срок службы, не менее, лет

20

Примечание:

  • 1) Конкретное значение указано в эксплуатационной и технической документации на преобразователь.

  • 2) Знак разности давлений определяется тем, в какую из камер преобразователя (на какой преобразователь) подается большее давление при определении разности давлений.

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Преобразователь (датчик) давления измерительный

EJ*

1 шт.

В соответствии с заказом

Паспорт

1 экз.

В соответствии с заказом

Методика поверки

МП 59868-15

Измененная редакция, Изм. №3

1 экз.

Допускается поставлять 1 экз. на партию преобразователей

Коммуникатор для настройки или ПО «FieldMate»

1 шт.

По отдельному заказу

Руководство по эксплуатации

1 экз.

Термопреобразователь сопротивления Pt100 (со специальным разъемом и удлинительным кабелем)

1 шт.

По отдельному заказу, только для моделей 910, 930

Поверка

осуществляется по документу МП 59868-15 «Преобразователи (датчики) давления измерительные EJ*. Методика поверки» с изменением № 3, утвержденному ФГУП «ВНИИМС» 11.03.2019 г.

Основные средства поверки:

Манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 по ГОСТ Р 8.802-2012 - (Регистрационный № 58794-14).

Манометр абсолютного давления МПАК-15 по ГОСТ Р 8.840-2013 - (Регистрационный № 24971-03).

Мановакуумметр грузопоршневой МВП-2,5 по ГОСТ Р 8.802-1012 (Регистрационный № 1652-99).

Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).

Мультиметр HP Agilent 3458A (Регистрационный № 25900-03).

Мера электрического сопротивления МС3050 (Регистрационный № 28926-05). Задатчики давления Воздух-1600 (Регистрационный №12143-04).

Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).

Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к преобразователям (датчикам) давления измерительным EJ*

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия»

ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»

ГОСТ 8.802-2012 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па.

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

Техническая документация фирмы-изготовителя

Изготовитель

Фирма «Yokogawa Electric Corporation», Япония

2-9-32, Nakacho, Musashino-shi, Tokyo 180-8750 Japan

Фирма «Yokogawa Electric China Co.,ltd.», Китай

№365 Хиш Long Street, Suzhou Industrial Park, Jiangsu, 215126, China

Заявитель

Общество с ограниченной ответственностью «Иокогава Электрик СНГ»

(ООО «Иокогава Электрик СНГ»)

Адрес: 129090, г. Москва, Горохольский пер., д.13, строение 2

Телефон: +7 (495) 737-78-68/71, 933-85-90, факс: +7 (495) 737-78-69, 933-85-49

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
