Номер по Госреестру СИ: 56381-14
56381-14 Преобразователи измерительные
(Rosemount 644, Rosemount 3144P)
Назначение средства измерений:
Преобразователи измерительные Rosemount 644, Rosemount 3144P (далее по тексту - ПИ или преобразователи) предназначены для измерений и преобразования сигналов первичных измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических и устройств, имеющих на выходе сигналы в виде изменения электрического сопротивления и электрического напряжения постоянного тока) в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА, а так же в цифровые сигналы коммуникационных протоколов HART, Foundation fieldbus, Profibus PA (для Rosemount 644) и HART, Foundation fieldbus (для Rosemount 3144Р).
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей является неизменяемым и не-считываемым. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО приведены в таблицах 1-7.
Таблица 1 - Идентификационные данные ПО 644 Fieldbus
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование встроенного ПО |
644FF HORNET.BIN |
Номер версии (идентификационный номер) ПО, не ниже |
2.01.011 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО 644 Profibus PA
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование встроенного ПО |
644PA HORNET.BIN |
Номер версии (идентификационный номер) ПО, не ниже |
1.1.016 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 3 - Данные ПО «644 HART» (кроме «644R HART»)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
644 rel.d90 |
Номер версии (идентификационный номер) ПО, не ниже |
3 |
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 4 - Данные ПО «644R HART»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
644 rel.HEX |
Номер версии (идентификационный номер) ПО, не ниже |
1 |
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 5 - Идентификационные данные ПО 3144Р Fieldbus
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование встроенного ПО |
3144FF HORNET.BIN |
Номер версии (идентификационный номер) ПО, не ниже |
2.03.002 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 6 - Идентификационные данные ПО 3144Р HART
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование встроенного ПО |
3144 rel.d90 |
Номер версии (идентификационный номер) ПО, не ниже |
2 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 7 - Идентификационные данные ПО 3144Р HART X-Well
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование встроенного ПО |
3144 X-Well rel.d90 |
Номер версии (идентификационный номер) ПО, не ниже |
3 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным Rosemount 644, Rosemount 3144Р
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-021-51453097-2013 Преобразователи измерительные Rosemount 644, Rosemount 3144P. Технические условия
Поверка
Поверкаосуществляется по документу МП 207-007-2018 с изменением № 1 «Преобразователи измерительные Rosemount 644, Rosemount 3144P. Методика поверки», утвержденному ВНИИМС 11.12.2018 г.
Основные средства поверки:
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистраци -онный № 52489-13);
- мера электрического сопротивления постоянного тока многозначная МС 3070 (Регистрационный № 50281-12);
- мультиметр 3458А (Регистрационный № 25900-03);
- гигрометр психометрический ВИТ ( Регистрационный № 42453-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «Emerson Process Management GmbH&Co. OHG», Германия
Адрес: Argelsrieder Feld, Wessling, D-82234, Germany
Принцип действия ПИ основан на измерении и преобразовании сигнала первичного измерительного преобразователя в унифицированный выходной сигнал электрического постоянного тока от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом в стандарте протокола HART или в полностью цифровые сигналы Foundation fieldbus (для Rosemount 644 и Rosemount 3144Р), Profibus PA (только для Rosemount 644).
ПИ конструктивно выполнены в корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов. Преобразователи выполнены на основе микропроцессора и обеспечивают аналого-цифровое преобразование сигнала первичного измерительного преобразователя, обработку результатов измерений и их передачу по цифровым интерфейсам и/или по стандартному выходному сигналу от 4 до 20 мА.
ПИ Rosemount 644, Rosemount 3144Р имеют исполнения стандартной и повышенной точности, исполнения, отличающиеся конструкцией, цифровым интерфейсом связи и наличием жидкокристаллического дисплея.
ПИ Rosemount 644 и Rosemount 3144Р могут быть одноканальными или многоканальными.
ПИ могут работать с термопреобразователями сопротивления и термоэлектрическими преобразователями, номинальные статические характеристики преобразования (НСХ) которых указаны в таблице 7, а также с преобразователями, имеющими на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока. Настройку ПИ (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя полевой коммуникатор или HART-модем и компьютер с установленной программой AMS (для ПИ с цифровыми сигналами Foundation fieldbus и Profibus PA необходимо дополнительное оборудование).
Монтаж ПИ Rosemount 644 может осуществляться в соединительной головке, смонтированной непосредственно вместе с первичным преобразователем, либо отдельно (на монтажном кронштейне). Также ПИ Rosemount 644 имеет исполнение для монтажа на рейке стандарта DIN.
ПИ Rosemount 3144P с опцией X-Well обеспечивают расчет значения температуры среды в трубопроводе с помощью встроенного в преобразователи программного модуля.
Фотографии общего вида преобразователей представлены на рисунках 1-2.

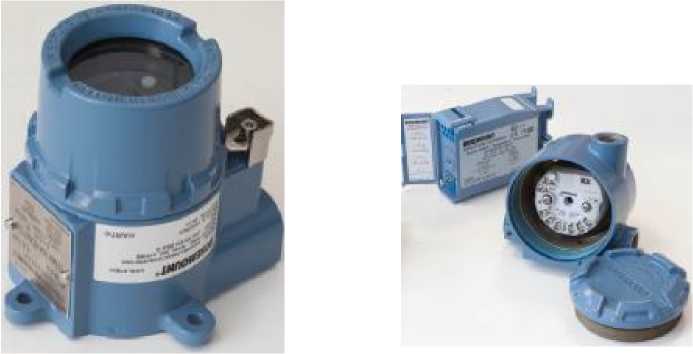

Рисунок 1 - Общий вид преобразователей измерительных Rosemount 644

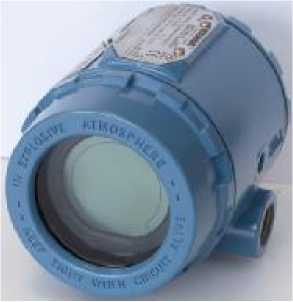

Рисунок 2 - Общий вид преобразователей измерительных Rosemount 3144P Пломбирование ПИ не предусмотрено.
Таблица 9 - Комплектность ПИ Rosemount 644
Наименование |
Обозначение |
Количество |
Преобразователь измерительный Rosemount 644 |
Согласно заказу |
1 шт. |
Преобразователь измерительный Rosemount 644 с интерфейсом HART. Руководство по эксплуатации |
00809-0207-4728 |
1 экз. на 10 шт. и меньшее количество при поставке в один адрес |
Преобразователь измерительный Rosemount 644 с интерфейсом Foundation fieldbus. Руководство по эксплуатации |
00809-0407-4728 | |
Преобразователь измерительный Rosemount 644 с интерфейсом Profibus PA. Руководство по эксплуатации |
00809-0307-4728 | |
Преобразователи измерительные Rosemount 644, Rosemount 3144P. Методика поверки |
МП 207-007-2018 с изменением № 1 | |
Преобразователь измерительный Rosemount 644. Паспорт |
12.5314.001.00 ПС |
1 экз. |
Таблица 10 - Комплектность ПИ Rosemount 3144Р
Наименование |
Обозначение |
Количество |
Преобразователь измерительный Rosemount 3144P |
Согласно заказу |
1 шт. |
Руководство по эксплуатации ПИ Rosemount 3144P |
00809-0107-4021 |
1 экз. на 10 шт. и меньшее количество при поставке в один адрес |
Преобразователи измерительные Rosemount 644, Rosemount 3144P. Методика поверки |
МП 207-007-2018 с изменением № 1 | |
Преобразователь измерительный Rosemount 3144P. Паспорт |
12.5314.002.00 ПС |
1 экз. |
Таблица 8 - Метрологические характеристики
Наименование характеристики |
644 |
644 повышенной точности |
3144Р |
3144Р повышенной точности |
Диапазон измерений температуры, C 1. Термопреобразователей сопротивления с НСХ: Pt100 (!=0,00385) от -200 до +850 | ||||
Pt100 (!=0,00385)1) |
- |
от -50 до +300 |
- | |
Pt200 (!=0,00385) |
от -200 до +850 | |||
Pt500 (!=0,00385) |
от -200 до +850 | |||
Pt1000 (!=0,00385) |
от -200 до +300 | |||
Pt50 (!=0,00391) (50П) |
от -200 до +550 | |||
Pt100 (!=0,00391) (100П) |
от -200 до +550 | |||
Cu50 (!=0,00426) |
от -50 до +200 | |||
Cu100 (!=0,00426) |
от -50 до +200 | |||
Cu10 (!=0,00428) (10М) |
от -50 до +250 | |||
Cu50 (!=0,00428) (50М) |
от -185 до +200 | |||
Cu100 (!=0,00428) (100М) |
от -185 до +200 | |||
Ni120 (!=0,00617) (120Н) |
от -70 до +300 |
Наименование характеристики |
644 |
644 повышенной точности |
3144Р |
3144Р повышенной точности |
2. Преобразователей термоэлектрических с НСХ: B от +100 до +1820 | ||||
E |
от -200 до +1000 (для HART); от -50 до +1000 (для Foundation fieldbus и Profibus PA) |
от -200 до +1000 | ||
J |
от -180 до +760 | |||
K |
от -180 до +1372 | |||
N |
от -200 до +1300 | |||
R |
от 0 до +1768 | |||
S |
от 0 до +1768 | |||
T |
от -200 до +400 | |||
L |
от -200 до +800 | |||
Диапазон измерений напряжения постоянного тока, мВ |
от -10 до +100 | |||
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 2000 | |||
Пределы допускаемой основной абсолютной погрешности измерения и преобразования в температуру сигналов от, C2) 1. Термопреобразователей сопротивления с НСХ: Pt100 (!=0,00385) ±0,15 ±0,10 ±0,10 ±0,08 | ||||
Pt100 (!=0,00385)1) |
- |
- |
±(0,29+0,0b|t - ^кр|) |
- |
Pt200 (!=0,00385) |
±0,27 |
±0,22 |
±0,22 |
±0,176 |
Pt500 (!=0,00385) |
±0,19 |
±0,14 |
±0,14 |
±0,112 |
Pt1000 (!=0,00385) |
±0,19 |
±0,10 |
±0,10 |
±0,08 |
Pt50 (!=0,00391) (50П) |
±0,30 |
±0,20 |
±0,20 |
±0,16 |
Pt100 (!=0,00391) (100П) |
±0,15 |
±0,10 |
±0,10 |
±0,08 |
Cu50 (!=0,00426) |
±1,34 |
±0,34 |
±0,34 |
±0,272 |
Cu100 (!=0,00426) |
±0,67 |
±0,17 |
±0,17 |
±0,136 |
Cu10 (!=0,00428) (10М) |
±1,40 |
±1,00 |
±1,00 |
±0,8 |
Cu50 (!=0,00428) (50М) |
±1,34 |
±0,34 |
±0,34 |
±0,272 |
Cu100 (!=0,00428) (100М) |
±0,67 |
±0,17 |
±0,17 |
±0,136 |
Ni120 (!=0,00617) (120Н) |
±0,15 |
±0,08 |
±0,08 |
±0,064 |
Наименование характеристики |
644 |
644 повышенной точности |
3144Р |
3144Р повышенной точности |
2. Преобразователей термоэлектрических с НСХ3) ±3,00 (от +100 до ±3,00 (от +100 ±3,00 (от +100 B +300 о С); до +300 о С); до +300 ОС); B ±0,77 (св. +300 до ±0,75 (св. +300 ±0,75 (св. +300 +1820 С) до +1820 С) до +1820 С) | ||||
E |
±0,20 |
±0,20 |
±0,20 |
— |
J |
±0,35 |
±0,25 |
±0,25 |
— |
K |
±0,70 (от -180 до -90 С); ±0,50 (св. -90 до +1372 о С) |
±0,50 (от -180 до -90 С); ±0,25 (св. -90 до +1372 о С) |
±0,50 (от -180 до -90 С); ±0,25 (св. -90 до +1372 о С) |
— |
N |
±0,50 |
±0,40 |
±0,40 |
— |
R |
±0,75 |
±0,60 |
±0,60 |
— |
S |
±0,70 |
±0,50 |
±0,50 |
— |
T |
±0,35 |
±0,25 |
±0,25 |
— |
L |
±1,00 |
±0,25 |
±0,25 |
— |
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, мВ |
±0,015 |
±0,015 |
±0,015 |
— |
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом |
±0,45 |
±0,35 |
±0,35 |
— |
Температура окружающей среды, °С |
от -60 до +85 4) | |||
Пределы дополнительной абсолютной погрешности измерения и преобразования в температуру, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С сигналов от, C5)6) 1. Термопреобразователей сопротивления с НСХ: Pt100 (!=0,00385) ±0,003 ±0,0015 | ||||
Pt100 (!=0,00385)1) |
- |
±0,0058 |
- | |
Pt200 (!=0,00385) |
±0,004 |
±0,0023 | ||
Pt200 (!=0,00385) |
±0,004 |
±0,0023 | ||
Pt500 (!=0,00385) |
±0,003 |
±0,0015 | ||
Pt1000 (!=0,00385) |
±0,003 |
±0,0015 |
Наименование характеристики |
644 |
644 повышенной точности |
3144Р |
3144Р повышенной точности |
Pt50 (!=0,00391) (50П) |
±0,004 |
±0,0030 | ||
Pt100 (!=0,00391) (100П) |
±0,003 |
±0,0015 | ||
Cu50 (!=0,00426) |
±0,008 |
±0,0030 | ||
Cu100 (!=0,00426) |
±0,004 |
±0,0015 | ||
Cu10 (!=0,00428) (10М) |
±0,03 |
±0,0015 | ||
Cu50 (!=0,00428) (50М) |
±0,008 |
±0,0030 | ||
Cu100 (!=0,00428) (100М) |
±0,004 |
±0,0015 | ||
Ni120 (!=0,00617) (120Н) |
±0,003 |
±0,0010 | ||
2. Преобразователей термоэлектрических с НСХ: | ||||
B |
±0,014 (t"1000 ОС); |
±0,014 (t"1000 ОС); | ||
±[0,032-(0,0025 % от (t-300))] (300 о C<t#1000 о С); |
±[0,029-(0,0021 % от (t-300))] (300 о С< t#1000 ОС); | |||
±[0,054-(0,011 % от (t-100))] (100 о C<t#300 ОС) |
±[0,046-(0,0086 % (t-100))] (100 о С< t#300 о С) | |||
E |
±[0,005+(0,0043 % от t)] |
±[0,004+(0,00043 % от t)] | ||
J |
±[0,0054+(0,00029 % от t)] (t"0 o С); |
±[0,004+(0,00029 % от t)] (t" 0 о С); | ||
±[0,0054+(0,0025 % от |t|)] (t#0 ОС) |
±[0,004+(0,0020 % от |t|)] (t# 0 ОС) | |||
K |
±[0,0061+(0,0054 % от t)] (t"0 о С); |
±[0,005+(0,00054 % от t)] (t" 0 о С); | ||
±[0,0061+(0,0025 % от |t|)] (t#0 ОС) |
±[0,005+(0,0020 % от |t|)] (t# 0 о С) | |||
N |
±[0,0068+(0,00036 % от t)] |
±[0,005+(0,00036 % от t)] | ||
R |
±0,016 (t"200 о С); |
±0,015 (t" 200 о С); | ||
±[0,023-(0,0036 % от t)] (t#200 o С) |
±[0,021-(0,0032 % от t)] (t# 200 о С) | |||
S |
±0,016 (^ "200 о С); |
±0,015 (t" 200 о С); | ||
±[0,023-(0,0036 % от t)] (t#200 o С) |
±[0,021-(0,0032 % от t)] (t# 200 о С) | |||
T |
±0,0064 (t"0 ОС); |
±0,005 (t" 0 ОС); | ||
±[0,0064+(0,0043 % от |t|)] (t# 0 o С) |
±[0,005+(0,0036 % от |t|)] (t# 0 о С) | |||
L |
±0,007 (t"0 о С); |
±0,005 (t" 0 ОС); | ||
±[0,007-(0,003 % от |t|)] (t#0 о С) |
±[0,005+(0,003 % от |t|)] (t# 0 о С) |
Наименование характеристики |
644 |
644 повышенной точности |
3144Р |
3144Р повышенной точности |
Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, мВ5)б) |
±0,0005 |
±0,00025 | ||
Пределы допускаемой дополнительной абсолютной погрешности измерения электрического сопротивления постоянному току, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, Ом5)6) |
±0,0084 |
±0,007 | ||
Максимальная влажность окружающего воздуха при температуре 35 °С, % |
95 |
99 | ||
Выходной сигнал |
от 4 до 20 мА; HART; Foundation fieldbus; Profibus PA |
от 4 до 20 мА; HART; Foundation fieldbus | ||
Пределы допускаемой дополнительной приведенной погрешности от изменения номинального напряжения питания, % от диапазона измерений / 1 В |
±0,005 | |||
Напряжение питания, В
- Profibus PA |
от 12,0 до 42,4 от 9,0 до 32,0 от 9,0 до 32,0 |
от 12,0 до 42,4 от 9,0 до 32,0 | ||
Сопротивление нагрузки, Ом
|
от 0,1 до 1000 от 250 до 1100 | |||
Вид взрывозащиты |
«искробезопасная цепь» уровня «ia»; защита от воспламенения пыли “t” уровня “tb” «взрывонепроницаемая оболочка» | |||
Пульсация аналогового выходного сигнала от диапазона изменения выходного сигнала, %, не более |
0,625 | |||
Мощность, Вт, не более |
1 |
Наименование характеристики |
644 |
644 повышенной точности |
3144Р |
3144Р повышенной точности |
Устойчивость к воздействию внешнего переменного магнитного поля: - частота , Гц - напряженность , А/м, не более |
от 49 до 51 400 | |||
Устойчивость к воздействию синусоидальной вибрации
|
группа GX частота от 10 до 60 Гц смещение 0,21 мм, частота 60 до 2000 Гц ускорение 3g; частота от 10 до 60 Гц смещение 0,35 мм, частота 60 до 2000 Гц ускорение 5g |
группа GX частота от 10 до 60 Гц смещение 0,21 мм, частота 60 до 2000 Гц ускорение 3g | ||
Степень защиты от воды и пыли |
IP66, IP68 | |||
Габаритные размеры корпуса, ширина х высота х длина, мм, не более |
110x117x117 |
123x123x135 | ||
Масса, кг, не более |
1,9 |
3,7 | ||
Средний срок службы, лет, не менее |
10 | |||
Примечания:
Основная приведенная погрешность преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока равна:
|
Наименование характеристики |
644 |
644 повышенной точности |
3144Р |
3144Р повышенной точности |
6) Дополнительная абсолютная погрешность ПИ с выходным сигналом от 4 до 20 мА равна сумме дополнительной абсолютной погрешности измерения и преобразования в температуру сигналов измерительных преобразователей и дополнительной приведенной погрешности преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока. Дополнительная приведенная погрешность преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока равна ±0,001 % от диапазона измерения первичного преобразователя. t - значение измеряемой температуры, °С; 1окр- температура окружающей среды, °С |
