Номер по Госреестру СИ: 48988-12
48988-12 Преобразователи измерительные
(Rosemount 248)
Назначение средства измерений:
Преобразователи измерительные Rosemount 248 (далее по тексту - преобразователи) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств и мил-ливольтовых устройств постоянного тока в унифицированный электрический выходной сигнал постоянного тока 4-20 мА, в цифровой сигнал для передачи по протоколу HART, или беспроводной (Wireless HART) выходной сигнал.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.12.2021
Номер записи - 138158
ID в реестре СИ - 360558
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Emerson Process Management GmbH & Co. OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2036 от 2016.12.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№2355 от 2020.12.31 О внесении изменений в описание типа на преобразователи измерительные Rosemount 248
№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"
№2746 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2823 от 2021.12.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (52)
№3078 от 2022.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Преобразователи измерительные (Rosemount 248)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
48988-12 Преобразователи измерительные (Rosemount 248) Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
78201-20 Термопреобразователи сопротивления (ЭнИ-300 ТСП, ЭнИ-300 ТСМ) ООО "Инженерно-техническая компания ББМВ" (РОССИЯ г.Челябинск) |
|
48988-12 Преобразователи измерительные (Rosemount 248) Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
79691-20 Преобразователи термоэлектрические (ЭнИ-300 ТНН, ЭнИ-300 ТХА, ЭнИ-300 ТХК, ЭнИ-300 ТЖК, ЭнИ-300 ТМК) Общество с ограниченной ответственностью "Инженерно-техническая компания ББМВ" (ООО "ИТеК ББМВ") (РОССИЯ г. Челябинск) |
|
48988-12 Преобразователи измерительные (Rosemount 248) Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
87657-22 Преобразователи измерительные (Метран-2700) Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
Все средства измерений Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
14683-09 01.01.2015 |
Преобразователи измерительные, 644, 3144Р Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
16825-08 17.05.2023 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090 |
|
22257-11 28.04.2021 |
Термопреобразователи сопротивления платиновые, 65 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года; для класса допуска "В" с верхним пределом рабочего диапазона измеряемых температур не более 180 °С - 4 года |
|
22259-08 22.05.2018 |
Преобразователи термоэлектрические, 185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
22261-08 26.09.2018 |
Преобразователи термоэлектрические, 1075 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
22953-08 01.10.2013 |
Анализаторы, САТ мод. 100, 200 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
|
25764-03 01.11.2008 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
|
25764-09 31.05.2024 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
|
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39698-08 01.01.2014 |
Газоанализаторы, X-STREAM мод. XS-O2, XGP, X2GP, XFD, X2FD, XF, X2F, X2FN, X2GC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44372-10 01.04.2015 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
44585-10 12.11.2025 |
Газоанализаторы, NGA-2000 мод. MLT, CLD, WCLD, FID, HFID, TFID Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
46861-11 27.05.2016 |
Преобразователи термоэлектрические многозонные, TX, MTX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
|
46862-11 27.05.2016 |
Термопреобразователи сопротивления многозонные, WX, MWX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
|
46963-11 18.05.2021 |
Расходомеры, 3051SFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для расходомеров с преобразователями, настроенными на диапазон измерений перепада давления в пределах 10…100 % от верхней границы диапазона измерений, при корректировке нуля не реже 1 раза в 6 месяцев, 2 года - для остальных расходомеров |
|
47440-11 05.08.2016 |
Расходомеры, 3095MFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48886-12 19.01.2017 |
Газоанализаторы, BINOS 100, OXYNOS 100 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48988-12 30.12.2021 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров | |
|
51735-12 20.11.2017 |
Преобразователи термоэлектрические, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
51736-12 20.11.2017 |
Термопреобразователи сопротивления, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
57090-14 25.02.2024 |
Газоанализаторы, X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
65333-16 06.10.2021 |
Уровнемеры, 5708 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
66470-17 |
Датчики температуры, 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67256-17 14.04.2027 |
Манометры, WPG Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
72982-18 |
Преобразователи разности давлений измерительные, Rosemount 3051SFP Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
56381-14 15.11.2023 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
77488-20 |
Датчики температуры, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77487-20 |
Датчики температуры, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
81198-21 |
Преобразователь температуры, 0185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
82765-21 |
Термопреобразователи сопротивления, MEW-45 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83331-21 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83678-21 |
Термопреобразователи сопротивления, MI60 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83685-21 |
Термопреобразователи сопротивления, Rosemount 0065 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
84540-22 |
Преобразователи измерительные, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Преобразователи измерительные (Метран-2700)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи измерительные (Метран-2700)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1744 | 1851 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1927 | 1851 |
|
ФБУ Пермский ЦСМ Пермский край |
1085 | 1851 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
2300 | 1851 |
|
ФБУ Рязанский ЦСМ Рязанская область |
1058 | 1851 |
Программное обеспечение
Программное обеспечение (ПО) преобразователей состоит только из встроенной в корпус преобразователей метрологически значимой части ПО. ПО преобразователей является фиксированным, незагружаемым и может быть изменено только на заводе-изготовителе.
Уровень защиты программного обеспечения от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на наклейку на преобразователе.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным Rosemount 248ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия. Техническая документация фирмы «Rosemount, Inc.», США.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС », г. МоскваПринцип действия преобразователей основан на измерении и преобразовании сигнала первичного термопреобразователя или омических и милливольтовых устройств постоянного тока в унифицированный выходной сигнал постоянного тока 4-20 мА, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART.
Преобразователи конструктивно выполнены в корпусе с расположенными на нем клеммами для подключения входного сигнала, напряжения питания и клеммами для вывода выходного сигнала. Преобразователи выполнены на основе микропроцессора и обеспечивают аналого-цифровое преобразование первичного сигнала от чувствительного элемента, обработку результатов преобразования и передачу результатов измерений по интерфейсу HART и/или по стандартному выходному сигналу 4-20 мА. Результаты измерений могут передаваться также по беспроводному (Wireless HART) интерфейсу.
Преобразователи могут работать с термопреобразователями сопротивления и термоэлектрическими преобразователями, номинальные статические характеристики преобразования (НСХ) которых указаны в таблице 1, а также с омическими устройствами и милливольтовыми устройствами постоянного тока. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя коммуникатор HART-475 или программу AMS.
Монтаж преобразователей может осуществляться в соединительной головке, смонтированной непосредственно вместе с первичным преобразователем, либо отдельно (на монтажном кронштейне). Также модель 248 может быть смонтирована на рейке стандарта DIN с помощью дополнительного монтажного зажима.
Преобразователи могут иметь вид взрывозащиты «искробезопасная цепь» с маркировкой 0ExiaIICT4...T6 X, Для преобразователей с интерфейсом Wireless HART маркировка взрывозащиты 0ExiaПCT4,Т5. Преобразователи могут иметь исполнение по взрывозащите «взрывонепроницаемая оболочка» (1ExdIICT5,T6 X) при монтаже в соединительную головку.
Фото общего вида преобразователей представлено на рисунке 1

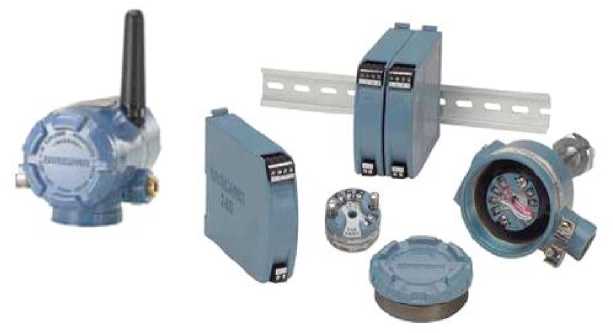

Рис.1 - преобразователи 248

Преобразователь (исполнение в соответствии с заказом) - 1 шт.
Руководство по эксплуатации (на русском языке) - 1 экз. Методика поверки - 1 экз.
Коммуникатор HART- 475 (по дополнительному заказу).
Диапазон измерений, минимальный интервал измерений, пределы допускаемой основной и дополнительной погрешности от изменения температуры окружающей среды от нормальной (от плюс 20 °С) в диапазоне от минус 51 до плюс 85 °С в зависимости от типа входного сигнала приведены в таблице 1.
Таблица 1
|
Тип НСХ*, входные сигналы |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности / 1 °С | |||
|
HART, абсолютная, °С |
Wireless HART, абсолютная, °С |
4-20 мА, приведенная, % |
HART, абсолютная, °С |
4-20 мА, приведенная, % | ||
|
Pt100 |
-200.. +850 °С |
±0,2 |
±0,45 |
±0,1 |
± 0,006 |
±0,004 |
|
Pt200 |
-200.. +850 °С |
±1,17 |
±0,45 |
±0,1 |
± 0,018 |
±0,004 |
|
Pt500 |
-200 ...+850 °С |
±0,47 |
±0,57 |
±0,1 |
± 0,018 |
±0,004 |
|
Pt1000 |
-200 ... +300 °С |
±0,23 |
±0,57 |
±0,1 |
± 0,010 |
±0,004 |
|
B |
+100...+1820 °С |
±1,5 |
±2,25 |
±0,1 |
± 0,056 |
±0,004 |
|
E |
-50...+1000 °С |
±0,4 |
±0,60 |
±0,1 |
± 0,016 |
±0,004 |
|
J |
-180...+760 °С |
±0,5 |
±1,05 |
±0,1 |
± 0,016 |
±0,004 |
|
K |
-180...+1372 °С |
±0,5 |
±1,46 |
±0,1 |
± 0,02 |
±0,004 |
|
N |
-200...+1300 °С |
±0,8 |
±1,46 |
±0,1 |
± 0,02 |
±0,004 |
|
R |
0...+1768 °С |
±1,2 |
±2,25 |
±0,1 |
± 0,06 |
±0,004 |
|
S |
0...+1768 °С |
±1,0 |
±2,10 |
±0,1 |
± 0,06 |
±0,004 |
|
T |
-200.. +900 °С |
±0,5 |
±1,05 |
±0,1 |
± 0,02 |
±0,004 |
|
мВ-вход |
-10.100 мВ |
±0,03 мВ |
±0,045 мВ |
±0,1 |
± 0,001 мВ |
±0,004 |
|
Ом-вход (2-х, 3-х, 4-х пр. соед.) |
0.2000 Ом |
±0,7 Ом |
±1,35 Ом |
±0,1 |
± 0,028 Ом |
±0,004 |
Примечание:
(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по МЭК751/ ГОСТ 6651-2009 и МЭК60584-1/ГОСТ Р 8.585-2001 соответственно.
Пределы допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, °С:.................................± 0,5
Напряжение питания, В: 12.42,4; 18,1...40 (для цифровой связи по протоколу HART) Сопротивление нагрузки (для цифровой связи по протоколу HART), Ом: ...250^1100 Соотношение между напряжением источника питания
и сопротивлением внешней нагрузки: ................................................R = 40,8(U - 12)
лист № 3 всего листов 4 Пределы допускаемой дополнительной погрешности от изменения
номинального напряжения питания:..................± 0,005 % (от интервала измерений) / 1В
Габаритные размеры преобразователя, мм:.........................................044 х 24,5
Масса преобразователя, г, не более: ............................................................42.
