Номер по Госреестру СИ: 57090-14
57090-14 Газоанализаторы
(X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2)
Аналитический паспорт типа средства измерений
57090-14 — Газоанализаторы
X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2
Фирма "Emerson Process Management GmbH & Co. OHG"
ГЕРМАНИЯ
МПИ: 2 года
Действует
69
организаций70
владельцев1
версий839
Всего поверок
по агрегатам с 2010 года
24
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
69
Организаций-поверителей
эффективное число: 23.4
70
Владельцев СИ
эффективное число: 25.2
370
Экземпляров СИ
по агрегатам владельцев / организаций
53.9%
Периодические поверки
первичные: 10.8%
0.95%
Непригодность
8 извещений
65.4%
Поверки юрлиц
доля в общем объёме
2 227 ₽
Средневзвешенная цена
медиана: 2 192 ₽
100%
Покрытие ценами
расчётный известный объём: 194 115 ₽
2 018,0 лет
Средний возраст парка
взвешено по годовому объёму
681 дн.
Наблюдаемый МПИ
по фактическим интервалам
427
Концентрация поверителей
HHI; доля топ-5: 35.3%
397
Концентрация владельцев
HHI; доля топ-5: 36.5%
105
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
42
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
входит в перечень ПП РФ № 250
Автоматические аналитические выводы
- За весь доступный период по типу отражено 839 поверок; пик пришёлся на 2021 год (157).
- Последний завершённый год показал рост на 20.5% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 28.4%.
- Рынок представлен 69 организациями; концентрация низкая (HHI 427), доля топ-5 — 35.3%.
- В базе найдено 70 владельцев и 370 экземпляров СИ; доля пяти крупнейших владельцев — 36.5%.
- Средневзвешенная цена поверки — 2 227 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 194 115 руб.
- Доля извещений о непригодности составляет 0.95% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 681 дней; средний возраст парка по агрегатам организаций — 2 018,0 лет.
- Тип найден в перечне средств измерений, поверка которых регулируется специальным перечнем по ПП РФ № 250.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2021 — 157
Долгосрочный CAGR: 28.4%
Активных версий: 1
Ценовой диапазон: 1 577–3 375 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 34 | 42 | 1,24 |
| ООО "Эмерсон", г.Москва | Юридические лица | 30 | 36 | 1,20 |
| Публичное акционерное общество "Магнитогорский металлургический комбинат" | Юридические лица | 28 | 51 | 1,82 |
| Юр. Лицо | Юридические лица | 24 | 30 | 1,25 |
| ЗАПСИБНЕФТЕХИМ ООО | Юридические лица | 19 | 28 | 1,47 |
| ООО "КИНЕФ" | Юридические лица | 16 | 32 | 2,00 |
| СТАВРОЛЕН ООО | Юридические лица | 13 | 28 | 2,15 |
| ПАО «Нижнекамскнефтехим» | Юридические лица | 13 | 22 | 1,69 |
| АО "ТАИФ-НК" | Юридические лица | 11 | 24 | 2,18 |
| ООО "Криогаз-Высоцк" | Юридические лица | 11 | 21 | 1,91 |
| ПАО "Нижнекамскнефтехим" | Юридические лица | 11 | 13 | 1,18 |
| ООО "Эмерсон", г. Москва | Юридические лица | 11 | 11 | 1,00 |
| Филиал «КЧХК» АО «ОХК «УРАЛХИМ» в городе Кирово-Чепецке | Юридические лица | 9 | 11 | 1,22 |
| АО «ЕвроХим – Северо-Запад» | Юридические лица | 7 | 9 | 1,29 |
| АО "ЕвроХим - Северо-Запад" | Юридические лица | 6 | 6 | 1,00 |
| АО "Метафракс Кемикалс" г.Губаха | Юридические лица | 6 | 6 | 1,00 |
| ООО «Линде Азот Тольятти» | Юридические лица | 5 | 15 | 3,00 |
| АО "КНПЗ" | Юридические лица | 5 | 12 | 2,40 |
| ПАО КуйбышевАзот цех № 11 | Юридические лица | 5 | 9 | 1,80 |
| АО "Тольяттиазот" | Юридические лица | 5 | 6 | 1,20 |
| ПАО "Метафракс Кемикалс" г.Губаха | Юридические лица | 5 | 5 | 1,00 |
| АО "Метафракс Кемикалс" | Юридические лица | 5 | 5 | 1,00 |
| ПАО"ТОАЗ" | Юридические лица | 4 | 8 | 2,00 |
| Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "КИРИШИНЕФТЕОРГСИНТЕЗ" | Юридические лица | 4 | 8 | 2,00 |
| ООО "ЛУКОЙЛ-УНП" | Юридические лица | 4 | 7 | 1,75 |
| ОАО "Газпром Нефтехим Салават" | Юридические лица | 4 | 4 | 1,00 |
| ООО "Газпром Нефть Шельф" ИНН 7725610285 | Юридические лица | 4 | 4 | 1,00 |
| ООО "Линде Азот Тольятти" | Юридические лица | 4 | 4 | 1,00 |
| ООО 'ЗапСибНефтехим' | Юридические лица | 3 | 8 | 2,67 |
| ООО «Газпром нефть шельф» | Юридические лица | 3 | 6 | 2,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 321f00dc-c069-494c-1ce7-efaf02d67bb6 | 57090-14 | 2020-05-07 | — | актуальная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Внешний вид.
Газоанализаторы
Рисунок № 6
Внешний вид.
Газоанализаторы
Рисунок № 7
Внешний вид.
Газоанализаторы
Рисунок № 8
Внешний вид.
Газоанализаторы
Рисунок № 9
Внешний вид.
Газоанализаторы
Рисунок № 10
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 25.02.2024
Номер записи -
ID в реестре СИ - 369892
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. XEFD, мод. XЕFD, мод. XEGP, X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2, X-STREAM, Нет модификации, нет данных, X-STREAM мод. X-STREAM ХЕ, исп. XEGP, мод. ХЕGP, XEFD, Газоанализатор X-STREAM мод. X-STREAM ХЕ, исп. XEGP, X-STREAM Х2, исполнение Х2GP, Газоанализаторы, мод. ХЕFD, мод. XЕGP, X-STREAM ХЕ исполнение XEFD, X-STREAM XЕ, исп. XЕFD, X-STREAM Х2, X-STREAM XE, мод. XЕXF
Производитель
Изготовитель - Фирма "Emerson Process Management GmbH & Co. OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 839
Выдано извещений - 8
Кол-во периодических поверок - 452
Кол-во средств измерений - 433
Кол-во владельцев - 43
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 681 дн.
Приказы РСТ, где упоминается данный тип СИ
№1423 от 2018.07.06 О переоформлении свидетельства об утверждении типа средства измерений № 54790 "Газоанализаторы X-STREAM модели X-STREAM XE и X-STREAM Х2" и внесении изменений в описание типа
№2602 от 2021.11.19 Об утверждении типов средств измерений
№780 от 2026.04.21 ПРИКАЗ_Об утверждении типов средств измерений (15)
№350 от 2019.02.25 О продлении срока действия свидетельств об утверждении типа средств измерений
№2635 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений
№578 от 2022.03.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2096 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Медицинские приборы, аппараты и оборудование" (ТК 011)
№2603 от 2022.10.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№3078 от 2022.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
№15 от 2023.01.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№140 от 2024.01.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
№219 от 2024.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№641 от 2026.04.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Газоанализаторы (X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57090-14 Газоанализаторы (X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2) Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
20849-16 Газоанализаторы (Диск-ТК) ЗАО "ЭНАЛ" (РОССИЯ г.Москва) |
|
57090-14 Газоанализаторы (X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2) Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
69936-17 Газоанализаторы (ЕН7000) Акционерное общество «ЭНАЛ» (АО «ЭНАЛ») (РОССИЯ г. Москва) |
|
57090-14 Газоанализаторы (X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2) Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
81080-20 Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( ) Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС") (РОССИЯ г. Москва) |
|
57090-14 Газоанализаторы (X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2) Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
88019-23 Газоанализаторы поточные (ЭкоСпектр) Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР") (РОССИЯ Московская обл., г. Дубна) |
Все средства измерений Фирма "Emerson Process Management GmbH & Co. OHG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
14683-09 01.01.2015 |
Преобразователи измерительные, 644, 3144Р Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
16825-08 17.05.2023 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090 |
|
22257-11 28.04.2021 |
Термопреобразователи сопротивления платиновые, 65 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года; для класса допуска "В" с верхним пределом рабочего диапазона измеряемых температур не более 180 °С - 4 года |
|
22259-08 22.05.2018 |
Преобразователи термоэлектрические, 185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
22261-08 26.09.2018 |
Преобразователи термоэлектрические, 1075 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
22953-08 01.10.2013 |
Анализаторы, САТ мод. 100, 200 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
|
25764-03 01.11.2008 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
|
25764-09 31.05.2024 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
|
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39698-08 01.01.2014 |
Газоанализаторы, X-STREAM мод. XS-O2, XGP, X2GP, XFD, X2FD, XF, X2F, X2FN, X2GC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44372-10 01.04.2015 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
44585-10 12.11.2025 |
Газоанализаторы, NGA-2000 мод. MLT, CLD, WCLD, FID, HFID, TFID Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
46861-11 27.05.2016 |
Преобразователи термоэлектрические многозонные, TX, MTX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
|
46862-11 27.05.2016 |
Термопреобразователи сопротивления многозонные, WX, MWX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
|
46963-11 18.05.2021 |
Расходомеры, 3051SFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для расходомеров с преобразователями, настроенными на диапазон измерений перепада давления в пределах 10…100 % от верхней границы диапазона измерений, при корректировке нуля не реже 1 раза в 6 месяцев, 2 года - для остальных расходомеров |
|
47440-11 05.08.2016 |
Расходомеры, 3095MFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48886-12 19.01.2017 |
Газоанализаторы, BINOS 100, OXYNOS 100 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48988-12 30.12.2021 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров | |
|
51735-12 20.11.2017 |
Преобразователи термоэлектрические, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
51736-12 20.11.2017 |
Термопреобразователи сопротивления, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
57090-14 25.02.2024 |
Газоанализаторы, X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
65333-16 06.10.2021 |
Уровнемеры, 5708 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
66470-17 |
Датчики температуры, 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67256-17 14.04.2027 |
Манометры, WPG Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
72982-18 |
Преобразователи разности давлений измерительные, Rosemount 3051SFP Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
56381-14 15.11.2023 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
77488-20 |
Датчики температуры, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77487-20 |
Датчики температуры, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
81198-21 |
Преобразователь температуры, 0185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
82765-21 |
Термопреобразователи сопротивления, MEW-45 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83331-21 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83678-21 |
Термопреобразователи сопротивления, MI60 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83685-21 |
Термопреобразователи сопротивления, Rosemount 0065 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
84540-22 |
Преобразователи измерительные, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Кто поверяет Газоанализаторы (X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 11 | 1 | 8 | 0 | 11 | 1 | 8 | |||
| ООО "СНЭМА-СЕРВИС" (1479) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 36 | 4 | 0 | 31 | 0 | 31 | 0 | 31 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| АО "КНПЗ" (RA.RU.310599) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 36 | 1 | 0 | 33 | 0 | 33 | 0 | 33 | |
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 69 | 49 | 1 | 0 | 51 | 49 | 1 | |||
| ООО "ИНФРАСТРУКТУРА ТК" (РОСС RU.0001.310037) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ПАО "ТОАЗ" (RA.RU.310598) | 13 | 1 | 12 | 0 | 13 | 1 | 12 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 26 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 10 | 4 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 18 | 8 | 10 | 0 | 18 | 8 | 10 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 13 | 0 | 13 | 3 | 13 | 0 | 13 | ||
| ООО"КИНЕФ" (RA.RU.311857) | 32 | 0 | 32 | 0 | 32 | 0 | 32 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 55 | 3 | 0 | 55 | 0 | 55 | 0 | 55 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 32 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 10 | 0 | 7 | 0 | 10 | 0 | 7 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 28 | 2 | 21 | 0 | 28 | 2 | 21 | |||
| ООО "КРИОГАЗ-ВЫСОЦК" (RA.RU.312847) | 21 | 7 | 10 | 2 | 21 | 7 | 10 | |||
| ООО "ЭРИС" (RA.RU.310699) | 5 | 0 | 5 | 0 | 4 | 0 | 4 | |||
| Филиал "КЧХК" Акционерного общества "Объединенная химическая компания "УРАЛХИМ" в городе К (RA.RU.311333) | 11 | 10 | 1 | 0 | 11 | 10 | 1 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (РОСС RU.0001.310381) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 37 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО"КИНЕФ" (0133) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПО «ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 99 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 17 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 30 | 1 | 0 | 30 | 1 | 27 | 0 | 27 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 25 | 7 | 18 | 0 | 23 | 7 | 16 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "ЗАПСИБНЕФТЕХИМ" (RA.RU.313389) | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "ЦСМ" (RA.RU.312904) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| АО "ТОАЗ" (RA.RU.310598) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "СНПЗ" (RA.RU.311304) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТЕХЭТАЛОН" (RA.RU.314349) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "НПП "ЭКОХИМПРИБОР" (RA.RU.314537) | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 6 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "НПО "АПК" (RA.RU.312228) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "НОВАТЭК-УСТЬ-ЛУГА" (RA.RU.311758) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ПГ "МЕТРАН" (RA.RU.311702) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Газоанализаторы (X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1667 | 2192 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1690 | 2192 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 2192 |
|
ФБУ Костромской ЦСМ Костромская область |
1364 | 2192 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 2192 |
Программное обеспечение
Встроенное программное обеспечение (ПО) является метрологически значимым. Представляет собой микропрограмму, устанавливаемую в энергонезависимую память газоанализатора в производственном цикле на заводе-изготовителе и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с P 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Газоанализаторы X-STREAM |
X-STREAM ХЕ |
X-STREAM Х2 |
|
XSTREAM_XE |
X-STREAM-2M | |
|
Идентификационное наименование ПО |
X2B V1aa bbbbbbbb Bc. HEX1} (X2B.exe) |
X2MT \'1ла bbbbbbbb Bc. HEX1) |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.5.2 |
не ниже 1.20 |
|
Цифровой идентификатор ПО |
- |
- |
|
1) Значения «аа», «bbbbbbbb» и «с» - цифровые значения ревизии/подверсии ПО в иден- | ||
|
тификационном наименовании (где «аа» - значение от 20 до 99; «bbbbbbbb» - значение от 00000000 до 99999999; «с» - значение от 1 до 99). | ||
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом, а также на лицевую панель газоанализатора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам X-STREAM модели X-STREAM ХЕ и X-STREAM Х2
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 30852.19-2002 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 12.2.007.0 -75 ССБТ Изделия электротехнические. Общие требования безопасности Федеральные нормы и правила в области промышленной безопасности Правила безопасности в нефтяной и газовой промышленности
Техническая документация фирмы «Emerson Process Management GmbH&Co. OHG», Германия
Поверка
Поверкаосуществляется по документу МП 90-221-2013 с изменением № 1 «ГСИ. Газоанализаторы X-STREAM модели X-STREAM ХЕ и X-STREAM Х2. Методика поверки», утвержденному ФГУП «УНИИМ» 25 мая 2018 г.
Основные средства поверки:
-
- ГСО-ПГС состава СН3СОСН3 (ГСО 103-85-2013), С2Н2 (ГСО 10379-2013), NH3 (ГСО 10326-2013, 10545-2014), Аг (ГСО 10320-2013), СО2 (ГСО 10241-2013), СО (ГСО 10240-2013), Cl2 (ГСО 10372-2013, 10545-2014), С2Н6 (ГСО 10597-015), С2Н5ОН (ГСО 10338-2013, 10524-2014), С2Н4 (ГСО 10247-2013), Не (ГСО 10324-2013), С6Н14 (ГСО 10335-2013, 10524-2014), Н2 (ГСО 10259-2013), H2S (ГСО 10328-2013), СН (ГСО 10256-2013), СН3ОН (10337-2013, 10524-2014), С4Н10 (10349-2013, 10524-2014), NO2 (10331-2013), NO (ГСО 10323-2013), N2O (ГСО 10382-2013), О2 (ГСО 10253-2013), С3Н8 (ГСО 10322-2013, 10524-2014), C3H6 (ГСО 10249-2013, 10524-2014), SО2 (ГСО 10342-2013, 10536-2014), SF6 (ГСО 10347-2013), C2Hs (ГСО 10368-2013, 10524-2014), C6H6 (ГСО 10367-2014, 10524-2014), С2Н3С1 (ГСО 10373-2013, 10548-2014) в баллонах под давлением;
-
- рабочие эталоны 1-го и 2-го разрядов - генераторы газовых смесей ЕТ-950 (рег. № 48233-11). Диапазон воспроизведения заданных значений объемной доли компонентов от 0,01 до 1000 млн-1; пределы допускаемой относительной погрешности воспроизведения: от 3 до 7 % (для рабочих эталонов 1-го разряда);
-
- источники микропотоков С7Н8, Н2О, SF6 (рег. № 15075-01) с пределом допускаемой относительной погрешности ±7 % при воспроизводимости до 1,0 мкг/мин и ±5 % >1,0 мкг/мин.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «Emerson Process Management GmbH&Co. OHG», Германия
Адрес: Industriestrasse 1, B-63594 Hasselroth, Германия
Телефон (факс): +49 (0) 6055 884-0, +49 (0) 6055 884-209
Web-сайт: www.EmersonProcess.de
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон») ИНН 7705130530
Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5, эт. 4, комн. 7Б
Телефон (факс): +7 (495) 995-95-59, +7 (495) 424-88-50
Web-сайт: www.EmersonProcess.ru
E-mail: info.ru@emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел.: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия газоанализаторов основан на физических методах анализа, включающих вспомогательные химические реакции и физико-химические процессы, а именно:
-
- электрохимический при измерении объемной доли и следов содержания O2;
-
- электрохимический при измерении H2S;
-
- инфракрасная фотометрия при измерении СН3СОСН3, С2Н2, NH3, СО2, СО, С2Н6, С2Н5ОН, С2Н4, СбН14, Н2Б, СН4, СНзОН, С4Н10, NO, N2O, СзН, С3Н8, SО2, SF6, С2Н3С1, Н2О;
-
- фотометрия в ультрафиолетовом и видимом спектре при измерении СН3СОСН3, Cl2, Н2Б, NO2, SO2, C7H8, СбНб;
-
- парамагнитный при измерении О2;
-
- емкостной при измерении Н2О;
-
- по теплопроводности при измерении Аг, Не, Н2.
Модели газоанализаторов отличаются количеством каналов измерения (в X-STREAM ХЕ от 1 до 5 каналов измерения; в X-STREAM Х2 от 1 до 4) и наличием дополнительной интерфейсной платы (у модели X-STREAM ХЕ) и дисплеем.
Модель X-STREAM ХЕ имеет следующие исполнения, отличающихся конструкцией корпуса: - XEFD, XEXF XDF, XEXF XEF, XEGK, XEGP.
Модель X-STREAM Х2 имеет следующие исполнения, отличающихся конструкцией корпуса: - X2FD, X2GI<, X2GP.
Конструктивно газоанализатор выполнен в виде отдельного одного или двух блоков с микропроцессорным управлением и дисплеем.
Газоанализатор включает в себя:
-
- измерительную ячейку (от 1 до 5 у X-STREAM ХЕ и от 1 до 4 у X-STREAM Х2);
-
- датчик (и) температуры (в каждом исполнении);
-
- датчик (и) давления (по отдельному заказу);
-
- датчик (и) расхода (по отдельному заказу);
-
- терморегулятор для поддержания температуры внутри корпуса (по отдельному заказу);
-
- группу клапанов (по отдельному заказу);
-
- насос (ы) для отбора газовых проб (по отдельному заказу);
-
- термостатированный корпус для поддержания заданной температуры;
-
- блок питания;
-
- плата (ы) входных/выходных сигналов (по отдельному заказу);
-
- оптически изолированные аналоговые выходы (по отдельному заказу);
-
- интерфейс связи на основе Веб-браузера (только для модели X-STREAM ХЕ);
-
- плата (ы) цифрового интерфейса (по отдельному заказу).
Газоанализатор проводит непрерывный анализ газовой смеси и определяет значение объемной доли от одного до пяти компонентов смеси в модели X-STREAM ХЕ (в модели X-STREAM Х2 от одного до четырех).
Данные об объемной доле измеренных компонентов и состоянии газоанализатора отображаются на дисплее в единицах: «ppm» (млн-1), «%».
Газоанализатор имеет:
- автоматическую, ручную или удалённую настройку нуля и диапазона;
- самодиагностику при включении и во время работы;
- хранение данных об измерении и калибровке, регистрация событий осуществляется на карте Flash MMC (для модели X-STREAM ХЕ);
- калькулятор и (или) программируемый контроллер (для модели X-STREAM-ХЕ). Общий вид газоанализаторов (модели и исполнения) представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
б) модель X-STREAM ХЕ исполнение XEGK
а) модель X-STREAM Х2 исполнение X2GK
в) модель X-STREAM Х2 исполнение X2GP
г) модель X-STREAM ХЕ исполнение XEGP
д) модель X-STREAM Х2 исполнение X2FD
е) модель X-STREAM ХЕ исполнение XEFD
ж) модель X-STREAM ХЕ исполнения XEXF XDF

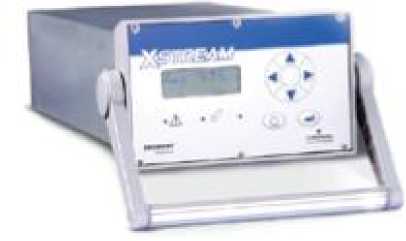

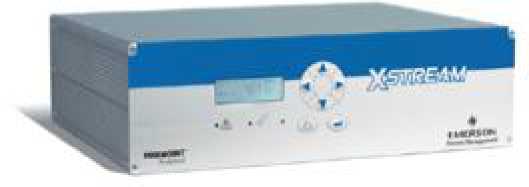

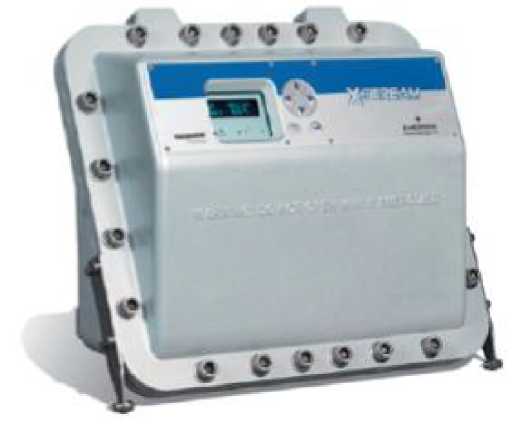

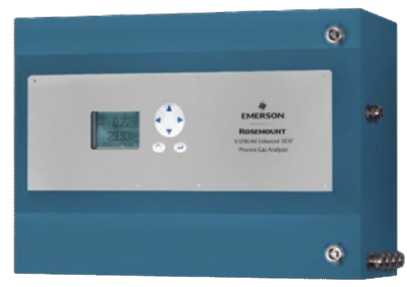

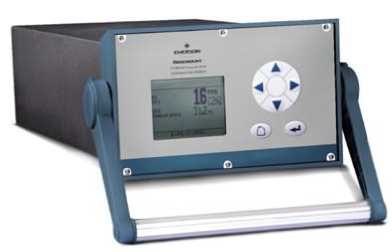

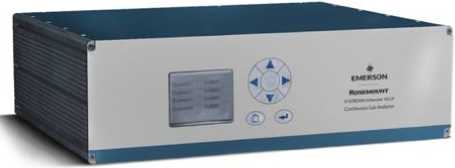

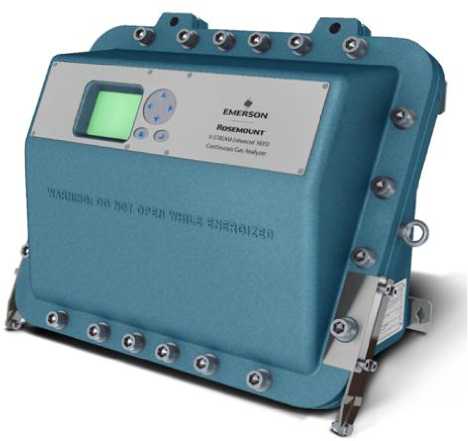

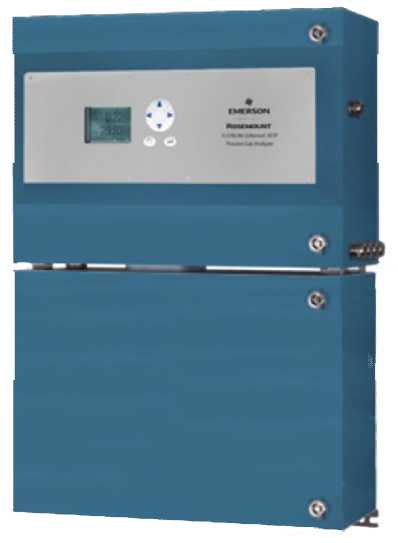

Рисунок 1 - Общий вид газоанализаторов (модели и исполнения)
з) модель X-STREAM ХЕ исполнения XEXF XEF
Место пломбирования
Место нанесения знака поверки
г)
б)
д)
Место пломбирования
е)
ж)
Место пломбирования

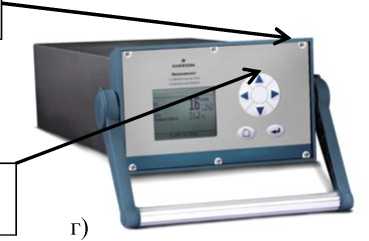

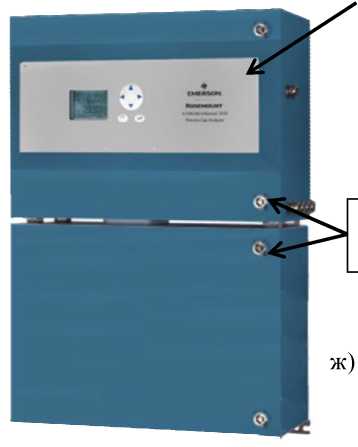

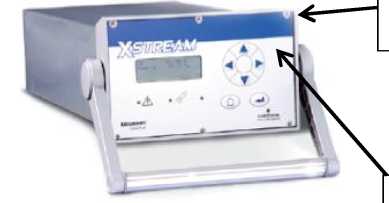

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки для газоанализаторов X-STREAM модели X-STREAM Х2 (исполнения: а) X2GK; б) X2GP; в) X2FD) и X-STREAM ХЕ (исполнения: г) XEGK; д) XEGP; е) XEFD; ж) XEXF XDF; з) XEXF XEF)
Таблица 5 - Комплектность газоанализатора
|
Наименование |
Обозначение |
Количество |
|
Г азоанализатор |
X-STREAM |
1 шт. |
|
Внешний источник питания с силовым кабелем для постоянного тока (для исполнения X2GK) |
по отдельному заказу | |
|
Датчик следового содержания кислорода (если приемлемо) |
- |
по отдельному заказу |
|
Руководство по эксплуатации |
РЭ HASXXE-IM-HS |
1 шт. |
|
Паспорт |
ПС TP HASX2E-SFM-HS |
1 шт. |
|
Методика поверки |
МП 90-221-2013 с изменением № 1 |
1 шт. |
|
Программное обеспечение |
- |
на USB накопителе |
Основные параметры и характеристики газоанализаторов представлены в таблицах 2, 3, 4.
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной приведенной погрешности газоанализаторов
|
Определяемый компонент |
Метод анализа |
Диапазон измерений содержания компонента* |
Пределы допускаемой основной приведенной к ВПИ погрешности, % | |
|
Ацетон |
CH3COCH3 |
ультрафиолетовая фотометрия |
от 0 до 400 млн-1 |
±10 |
|
от 0 до 3 % |
±5 | |||
|
инфракрасная фотометрия |
от 0 до 500 млн-1 |
±10 | ||
|
от 0 до 3 % |
±5 | |||
|
Ацетилен |
C2H2 |
инфракрасная фотометрия |
от 0 до 500 млн-1 |
±10 |
|
от 0 до 100 % |
±5 | |||
|
Аммиак |
NH3 |
инфракрасная фотометрия |
от 0 до 100 млн-1 |
±8 |
|
от 0 до 3000 млн-1 |
±6 | |||
|
от 0 до 100 % |
±5 | |||
|
Аргон |
Ar |
по теплопроводности |
от 0 до 50 % |
±5 |
|
от 0 до 100 % |
±5 | |||
|
Определяемый компонент |
Метод анализа |
Диапазон измерений содержания компонента* |
Пределы допускаемой основной приведенной к ВПИ погрешности, % | |
|
Двуокись углерода |
CO2 |
инфракрасная фотометрия |
от 0 до 5 млн-1 |
±10 |
|
от 0 до 100 млн-1 |
±8 | |||
|
от 0 до 1 % |
±5 | |||
|
от 0 до 10 % |
±5 | |||
|
от 0 до 100 % |
±3 | |||
|
Оксид углерода |
CO |
инфракрасная фотометрия |
от 0 до 10 млн-1 |
±10 |
|
от 0 до 500 млн-1 |
±8 | |||
|
от 0 до 3000 млн-1 |
±6 | |||
|
от 0 до 1 % |
±5 | |||
|
от 0 до 10 % |
±5 | |||
|
от 0 до 100 % |
±3 | |||
|
Хлор |
Cl2 |
ультрафиолетовая фотометрия |
от 0 до 100 млн-1 |
±15 |
|
от 0 до 100 % |
±5 | |||
|
Этан |
C2H6 |
инфракрасная фотометрия |
от 0 до 600 млн-1 |
±10 |
|
от 0 до 100 % |
±5 | |||
|
Этанол |
C2H5OH |
инфракрасная фотометрия |
от 0 до 1000 млн-1 |
±15 |
|
от 0 до 10 % |
±5 | |||
|
Этилен |
C2H4 |
инфракрасная фотометрия |
от 0 до 400 млн-1 |
±10 |
|
от 0 до 100 % |
±5 | |||
|
Гелий |
He |
по теплопроводности |
от 0 до 10 % |
±10 |
|
от 0 до 100 % |
±5 | |||
|
Г ексан |
СбН14 |
инфракрасная фотометрия |
от 0 до 100 млн-1 |
±10 |
|
от 0 до 10 % |
±5 | |||
|
Водород |
H2 |
по теплопроводности |
от 0 до 1 % |
±5 |
|
от 0 до 10 % |
±5 | |||
|
от 0 до 50 % |
±5 | |||
|
от 0 до 100 % |
±3 | |||
|
Сероводород |
H2S |
ультрафиолетовая фотометрия |
от 0 до 1 % |
±10 |
|
от 0 до 10 % |
±5 | |||
|
инфракрасная фотометрия |
от 0 до 10 % |
±7 | ||
|
от 0 до 100 % |
±5 | |||
|
Метан |
CH4 |
инфракрасная фотометрия |
от 0 до 100 млн-1 |
±10 |
|
от 0 до 1000 млн-1 |
±8 | |||
|
от 0 до 1 % |
±6 | |||
|
от 0 до 20 % |
±5 | |||
|
от 0 до 100 % |
±3 | |||
|
Определяемый компонент |
Метод анализа |
Диапазон измерений содержания компонента* |
Пределы допускаемой основной приведенной к ВПИ погрешности, % | |
|
Метанол |
CH3OH |
инфракрасная фотометрия |
от 0 до 1000 млн-1 |
±15 |
|
от 0 до 10 % |
±5 | |||
|
н-Бутан |
C4H10 |
инфракрасная фотометрия |
от 0 до 800 млн-1 |
±10 |
|
от 0 до 100 % |
±3 | |||
|
Диоксид азота |
NO2 |
ультрафиолетовая фотометрия |
от 0 до 25 млн-1 |
±10 |
|
от 0 до 250 млн-1 |
±8 | |||
|
от 0 до 1000 млн-1 |
±6 | |||
|
от 0 до 10 % |
±5 | |||
|
Оксид азота |
NO |
инфракрасная фотометрия |
от 0 до 100 млн-1 |
±10 |
|
от 0 до 500 млн-1 |
±10 | |||
|
от 0 до 2500 млн-1 |
±8 | |||
|
от 0 до 1 % |
±6 | |||
|
от 0 до 100 % |
±5 | |||
|
Закись азота |
N2O |
инфракрасная фотометрия |
от 0 до 100 млн-1 |
±10 |
|
от 0 до 100 % |
±5 | |||
|
Кислород |
O2 |
электрохимический |
от 0 до 5 % |
±5 |
|
от 0 до 25 % |
±5 | |||
|
парамагнитный |
от 0 до 1 % |
±5 | ||
|
от 0 до 25 % |
±5 | |||
|
от 0 до 100 % |
±3 | |||
|
Кислород (следовое) |
O2 |
электрохимический |
от 0 до 10 млн-1 |
±15 |
|
от 0 до 10000 млн-1 |
±10 | |||
|
Пропан |
C3H8 |
инфракрасная фотометрия |
от 0 до 1000 млн-1 |
±10 |
|
от 0 до 100 % |
±5 | |||
|
Пропилен |
СзНб |
инфракрасная фотометрия |
от 0 до 400 млн-1 |
±10 |
|
от 0 до 100 % |
±5 | |||
|
Диоксид серы |
SO2 |
ультрафиолетовая фотометрия |
от 0 до 25 млн-1 |
±10 |
|
от 0 до 500 млн-1 |
±10 | |||
|
от 0 до 3000 млн-1 |
±6 | |||
|
от 0 до 1 % |
±5 | |||
|
инфракрасная фотометрия |
от 0 до 1 % |
±7 | ||
|
от 0 до 100 % |
±5 | |||
|
Фторид серы |
SF6 |
инфракрасная фотометрия |
от 0 до 20 млн-1 |
±15 |
|
от 0 до 2 % |
±5 | |||
|
Толуол |
C7H8 |
ультрафиолетовая фотометрия |
от 0 до 300 млн-1 |
±15 |
|
от 0 до 5 % |
±10 | |||
|
Бензол |
СбНб |
ультрафиолетовая фотометрия |
от 0 до 300 млн-1 |
±15 |
|
от 0 до 5 % |
±10 | |||
|
Определяемый компонент |
Метод анализа |
Диапазон измерений содержания компонента* |
Пределы допускаемой основной приведенной к ВПИ погрешности, % | |
|
Винилхлорид |
C2H3CI |
инфракрасная фотометрия |
от 0 до 1000 млн-1 |
±15 |
|
от 0 до 2 % |
±10 | |||
|
Водяной пар |
H2O |
инфракрасная фотометрия |
от 0 до 1000 млн-1 |
±10 |
|
от 0 до 8 % |
±5 | |||
|
Водяной пар (следовое) |
H2O |
емкостной |
от 0 до 100 млн-1 |
±15 |
|
от 0 до 3000 млн-1 |
±10 | |||
|
* Диапазоны измерений и определяемые компоненты определяются при заказе и могут составлять от 1 до 5 для модели X-STREAM ХЕ и от 1 до 4 для модели X-STREAM Х2. При заказе диапазона с верхним значением, отличным от приведенных в таблице 2, выбирают наименьший диапазон измерений, включающий это значение. | ||||
Таблица 3 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Метод анализа | ||||||
|
- ультрафиолетовая фотометрия |
- инфракрасная фотометрия |
- электрохимический |
- электрохимический (O2 - следовое) |
- парамагнитный |
- емкостный (H2O - следовое) |
- теплопроводность (TCD) | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Предел допускаемого СКО случайной составляющей приведенной к ВПИ погрешности, % |
1 | ||||||
|
Предел допускаемой вариации выходного сигнала, % |
0,5 пределов допускаемой основной приведенной к ВПИ погрешности | ||||||
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности за счет изменения температуры окружающей среды на каждые 10 °С от нормальной, % |
±1 | ||||||
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности за счет изменения расхода газа, % |
±0,5 |
±2 |
±1 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности за счет влияния давления на 1 гПа, %, | |||||||
|
при постоянной температуре: - без датчика компенсации | |||||||
|
давления; |
±0,10 | ||||||
|
- с датчиком компенсации | |||||||
|
давления |
±0,01 | ||||||
|
Нестабильность за 7 сут, % от верхнего предела диапазона измерений: - нуля |
2 |
2 | |||||
|
-диапазона |
0,5 |
1 | |||||
|
Время установления показаний (t90), c, не более |
7 |
12 |
80 |
5 |
300 |
30 | |
|
Время прогрева, мин |
от 15 до 50 |
50 | |||||
Таблица 4 - Технические характеристики
|
Технические характеристики |
Значения для исполнений | ||||
|
XEFD, X2FD |
XEGK, X2GK |
XEGP, X2GP |
XEXF XEF |
XEXF XDF | |
|
Расход анализируемого газа, л/мин |
от 0,2 до 1,5 | ||||
|
Номинальное напряжение питания: | |||||
|
- от источника переменного тока, В |
от 100 до 240 | ||||
|
- частота переменного тока, Гц |
50/60 | ||||
|
- от источника постоянного тока, В |
24 (опция) | ||||
|
одноотсечная |
двухотсечная | ||||
|
Габаритные размеры, мм, не более: |
модель |
модель | |||
|
- длина |
222 |
460 |
411 |
400 |
815 |
|
- ширина |
512 |
130 |
133 |
550 |
550 |
|
- высота |
578 |
220 |
482 |
265 |
265 |
|
Масса, кг, не более |
63 |
12 |
16 |
25 |
45 |
|
Температура окружающей среды, °С |
от -20 до +50 |
от 0 до +50 |
от 0 до +50 |
от - 20 до + 50 | |
|
Относительная влажность | |||||
|
окружающей среды |
90 (при +20 °С), | ||||
|
(без конденсации), %, не более |
70 |
(при +40 °С) | |||
|
Температура окружающей среды при хранении | |||||
|
и транспортировании, °С |
от -20 до +70 | ||||
|
Средний срок службы, лет |
10 | ||||
|
Степень защиты оболочки по | |||||
|
ГОСТ 14254 |
1Р66 |
IP20 |
IP20 |
1Р66 | |
|
Маркировка взрывозащиты |
1ExdII BT4/H2 | ||||
|
X | |||||
