Номер по Госреестру СИ: 67256-17
67256-17 Манометры
(WPG)
Назначение средства измерений:
Манометры WPG (далее - манометры) предназначены для измерения давления абсолютного, избыточного и давления-разрежения (вакуум), обеспечивают непрерывное преобразование измеряемой величины в выходной цифровой сигнал на базе HART-протокола и беспроводного WirelessHART.
Внешний вид.
Манометры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.04.2027
Номер записи - 158789
ID в реестре СИ - 381189
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, мод. С, мод. G, WPG45, WPG мод. G, WPG мод. C, WPG, WIKA, WATTS, TIM, STAS, G, EN-837, DR,
Производитель
Изготовитель - Фирма "Emerson Process Management GmbH & Co. OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 462
Выдано извещений - 0
Кол-во периодических поверок - 89
Кол-во средств измерений - 124
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 5963 дн.
Приказы РСТ, где упоминается данный тип СИ
№1029 от 2022.04.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№777 от 2017.04.14 Об утверждении типов средств измерений
№1335 от 2021.07.14 О внесении изменений в сведения об утвержденном типе средств измерений
№80 от 2022.01.14 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (30)
№1169 от 2022.05.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Манометры (WPG)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
67256-17 Манометры (WPG) Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
32854-13 Датчики давления (Метран-150) Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
Все средства измерений Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
14683-09 01.01.2015 |
Преобразователи измерительные, 644, 3144Р Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
16825-08 17.05.2023 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090 |
22257-11 28.04.2021 |
Термопреобразователи сопротивления платиновые, 65 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года; для класса допуска "В" с верхним пределом рабочего диапазона измеряемых температур не более 180 °С - 4 года |
22259-08 22.05.2018 |
Преобразователи термоэлектрические, 185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
22261-08 26.09.2018 |
Преобразователи термоэлектрические, 1075 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
22953-08 01.10.2013 |
Анализаторы, САТ мод. 100, 200 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
25764-03 01.11.2008 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
25764-09 31.05.2024 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
39698-08 01.01.2014 |
Газоанализаторы, X-STREAM мод. XS-O2, XGP, X2GP, XFD, X2FD, XF, X2F, X2FN, X2GC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
44372-10 01.04.2015 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
44585-10 12.11.2025 |
Газоанализаторы, NGA-2000 мод. MLT, CLD, WCLD, FID, HFID, TFID Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
46861-11 27.05.2016 |
Преобразователи термоэлектрические многозонные, TX, MTX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
46862-11 27.05.2016 |
Термопреобразователи сопротивления многозонные, WX, MWX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
46963-11 18.05.2021 |
Расходомеры, 3051SFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для расходомеров с преобразователями, настроенными на диапазон измерений перепада давления в пределах 10…100 % от верхней границы диапазона измерений, при корректировке нуля не реже 1 раза в 6 месяцев, 2 года - для остальных расходомеров |
47440-11 05.08.2016 |
Расходомеры, 3095MFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
48886-12 19.01.2017 |
Газоанализаторы, BINOS 100, OXYNOS 100 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
48988-12 30.12.2021 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров | |
51735-12 20.11.2017 |
Преобразователи термоэлектрические, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
51736-12 20.11.2017 |
Термопреобразователи сопротивления, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
57090-14 25.02.2024 |
Газоанализаторы, X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
65333-16 06.10.2021 |
Уровнемеры, 5708 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
66470-17 |
Датчики температуры, 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
67256-17 14.04.2027 |
Манометры, WPG Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
72982-18 |
Преобразователи разности давлений измерительные, Rosemount 3051SFP Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
56381-14 15.11.2023 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
77488-20 |
Датчики температуры, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
77487-20 |
Датчики температуры, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
81198-21 |
Преобразователь температуры, 0185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
82765-21 |
Термопреобразователи сопротивления, MEW-45 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
83331-21 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
83678-21 |
Термопреобразователи сопротивления, MI60 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
83685-21 |
Термопреобразователи сопротивления, Rosemount 0065 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
84540-22 |
Преобразователи измерительные, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Кто поверяет Датчики давления (Метран-150)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "НМОП" (RA.RU.311359) | 75 | 18 | 57 | 0 | 75 | 18 | 57 | |||
ООО "ИРИС" (RA.RU.313991) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 24 | 24 | 0 | 0 | 24 | 24 | 0 | |||
АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ ЛЕНИНГРАДСКАЯ ОБЛАСТЬ" (RA.RU.313414) | 31 | 0 | 31 | 0 | 31 | 0 | 31 | |||
АО "ПГ "МЕТРАН" (RA.RU.311702) | 115 | 15 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 25 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ПГ "МЕТРАН" (RA.RU.311702) | 150 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики давления (Метран-150)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ООО "ИРИС" Москва |
170 | 170 |
Программное обеспечение
Манометры имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
WPG REL |
Номер версии (идентификационный номер) ПО |
не ниже 5 |
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типананосится на табличку, прикреплённую к корпусу манометра способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2.4 руководства по эксплуатацииНормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам WPGПриказ Росстандарта от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 0,1 до 1407 Па»
Измерительный механизм манометров прямого действия работает по принципу тензо-резистивного эффекта. Основой механизма является тензорезистивный модуль на кремниевой подложке. Под воздействием давления происходит деформация модуля, вызывая при этом изменение электрического сопротивления его тензорезисторов, преобразуемое в цифровой код, пропорциональный приложенному давлению.
Микропроцессор манометра корректирует измеряемое значение в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и измеряемой среды. Откорректированное значение измеренного давления передаётся на стрелочный индикатор (для визуализации результатов) с помощью электромагнитного двигателя, а также преобразуется в выходной цифровой сигнал HART-протокола и беспроводной WirelessHART.
Манометры WPG имеют встроенный модуль питания, на лицевой панели установлен переключатель питания. При включении питания манометр проводит самокалибровку.
Манометры WPG имеют следующие модификации:
G - для измерения избыточного давления;
A - для измерения абсолютного давления;
V - для измерения давления-разрежения (вакуум);
С - для измерения избыточного давления и давления-разрежения (вакуум);
M - для измерения избыточного давления и давления-разрежения (вакуум), симметричная шкала.

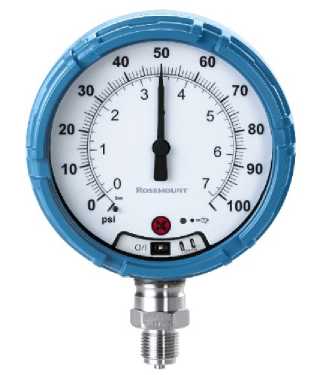

Общий вид манометра представлен на рисунке 1.
Рисунок 1 - Общий вид манометра
Нанесение знака поверки на манометры не предусмотрено.
Пломбирование манометров не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Кол-во |
Примечание |
Манометр |
1 шт. |
В соответствии с заказом | |
Руководство по эксплуатации |
1 экз. * | ||
Паспорт |
1 экз. | ||
Методика поверки |
МП-02-2016-20 с изменением № 1 |
1 экз.* | |
Модуль питания |
1 шт. | ||
Комплект монтажных частей |
По заказу | ||
* Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 манометров, поставляемых в один адрес. |
Таблица 2 - Метрологические характеристики
Диапазоны измерений, МПа:
|
от -0,1 до +68,95 от 0 до +68,95 |
Пределы допускаемой основной приведённой погрешности, %:
|
±1,5 ±0,5 |
Вариация показаний |
не превышает абсолютного значения допускаемой основной погрешности |
Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, % |
±0,3 |
Предельно допускаемое рабочее избыточное давление, МПа |
от 5,17 до 103,4 в зависимости от диапазона измерений |
Нормальные условия измерений:
|
от +21 до +25; от 30 до 80; от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
Выходной сигнал |
WirelessHART, HART |
Электрическое питание, В |
3,6 |
Габаритные размеры, мм, не более
|
144 191 |
Масса, кг, не более |
0,82 |
Условия эксплуатации:
|
от -40 до +85 от 0 до 95 от 84,0 до 106,7 |
Маркировка взрывозащиты |
Ex ia IIC T4 Ga |
Степень защиты от воды и пыли по ГОСТ 14254-96 |
IP66, IP67 |
