МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

14 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской

• 5. Контроль за испол! eHijgjg®^за

  собой.

метрологии

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29,12.2021

к____________________________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» июля 2021 г. № 1335

Лист № 1 Регистрационный № 67256-17                                           Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры WPG

Манометры WPG (далее - манометры) предназначены для измерения давления абсолютного, избыточного и давления-разрежения (вакуум), обеспечивают непрерывное преобразование измеряемой величины в выходной цифровой сигнал на базе HART-протокола и беспроводного WirelessHART.

Измерительный механизм манометров прямого действия работает по принципу тензо-резистивного эффекта. Основой механизма является тензорезистивный модуль на кремниевой подложке. Под воздействием давления происходит деформация модуля, вызывая при этом изменение электрического сопротивления его тензорезисторов, преобразуемое в цифровой код, пропорциональный приложенному давлению.

Микропроцессор манометра корректирует измеряемое значение в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и измеряемой среды. Откорректированное значение измеренного давления передаётся на стрелочный индикатор (для визуализации результатов) с помощью электромагнитного двигателя, а также преобразуется в выходной цифровой сигнал HART-протокола и беспроводной WirelessHART.

Манометры WPG имеют встроенный модуль питания, на лицевой панели установлен переключатель питания. При включении питания манометр проводит самокалибровку.

Манометры WPG имеют следующие модификации:

G - для измерения избыточного давления;

A - для измерения абсолютного давления;

V - для измерения давления-разрежения (вакуум);

С - для измерения избыточного давления и давления-разрежения (вакуум);

M - для измерения избыточного давления и давления-разрежения (вакуум), симметричная шкала.

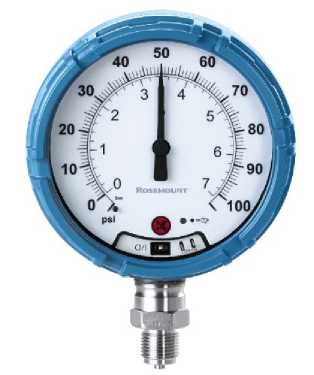

Общий вид манометра представлен на рисунке 1.

Рисунок 1 - Общий вид манометра

Нанесение знака поверки на манометры не предусмотрено.

Пломбирование манометров не предусмотрено.

Манометры имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.

Программное обеспечение неизменяемое и несчитываемое.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на табличку, прикреплённую к корпусу манометра способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 2.4 руководства по эксплуатации

Приказ Росстандарта от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 0,1 до 140⁷ Па»

Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

ГОСТ Р 8.906-2015 «ГСИ. Манометры показывающие. Эталонные средства измерений. Метрологические требования и методы испытаний».

Техническая документация фирмы «Emerson Process Management, Rosemount Inc»,

США.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «14» июля 2021 г. № 1335

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
