МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

20 апреля 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации ат 28 августа 2Q2Q г, Яа 7906L

  4. Контроль за испол: 1ени&м^инастящего^кприкегай^Т'аЬляю за собой.

  ^г                              хранится всистемеэлектроннвгодокументооборота

Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович Действителен: с 27.12.2021 до 27.12.2022

\___________

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1029

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1029

Лист № 1

Регистрационный № 82663-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры SPG

Манометры SPG (далее - манометры) предназначены для измерения давления абсолютного, избыточного и давления-разрежения (вакуум), обеспечивают непрерывное преобразование измеряемой величины в выходной цифровой сигнал на базе HART-протокола.

Измерительный механизм манометров прямого действия работает по принципу тензоре-зистивного эффекта. Основой механизма является тензорезистивный модуль на кремниевой подложке. Под воздействием давления происходит деформация модуля, вызывая при этом изменение электрического сопротивления его тензорезисторов, преобразуемое в цифровой код, пропорциональный приложенному давлению.

Микропроцессор манометра корректирует измеряемое значение в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и измеряемой среды. Откорректированное значение измеренного давления передаётся на стрелочный индикатор (для визуализации результатов) с помощью электромагнитного двигателя, а также преобразуется в выходной цифровой сигнал HART-протокола.

Манометры SPG имеют встроенный модуль питания, на лицевой панели установлен переключатель питания. При включении питания манометр проводит самокалибровку.

Манометры SPG имеют следующие модификации:

G - для измерения избыточного давления;

A - для измерения абсолютного давления;

V - для измерения давления-разрежения (вакуум);

С - для измерения избыточного давления и давления-разрежения (вакуум);

M - для измерения избыточного давления и давления-разрежения (вакуум), симметричная шкала.

Общий вид манометра представлен на рисунке 1.

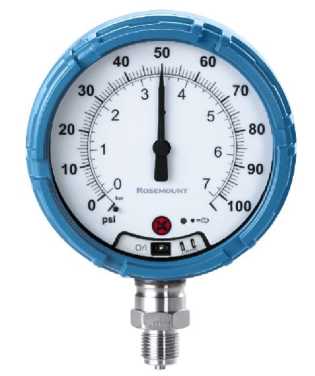

Рисунок 1 - Общий вид манометра

Пломбирование манометров не предусмотрено.

Нанесение знака поверки на манометры не предусмотрено.

Манометры имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.

Программное обеспечение неизменяемое и несчитываемое.

Уровень защиты программного обеспечения «средний» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в 4 разделе «Эксплуатация и техническое обслуживание» документа «Манометры SPG. Руководство по эксплуатации»

Приказ Росстандарта от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 1 •IO^-1 до 1 • 10⁷ Па»

Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

ГОСТ Р 8.906-2015 «ГСИ. Манометры показывающие. Эталонные средства измерений. Метрологические требования и методы испытаний».

Техническая документация фирмы «Emerson Process Management, Rosemount Inc», США.

1. «Rosemount, Inc.»

8200 Market Boulevard, Chanhassen, MN 55317, USA (США);

6021 Innovation Boulevard, Shakopee, MN 55379, USA (США);

Телефон: +19522044124;

e-mail: Nicholas.Wienhold@Emerson.com

Производственные площадки:

Beijing Rosemount Far East Instrument Co. Ltd., Китай

Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600

Emerson Asia Pacific Private Limited, Сингапур

Адрес: 1 Pandan Crescent, Singapore, 128461

2.  «Emerson Process Management GmbH&Co.OHG»

Argelsrieder Feld 3, Wessling, D-82234, Germany (Германия) Телефон: +498153939453;

Факс: +49 (0) 8153 939-172;

e-mail: Sophia.Berglehner@Emerson.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ») Адрес: 454020, г. Челябинск, ул. Энгельса, д.101

Телефон/факс: (351) 232-04-01,

Web-сайт: www.chelcsm.ru

E-mail: stand@chelcsm.ru

Регистрационный номер записи в реестре аккредитованных лиц RA.RU.311280 от 11.08.2015

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1029

Лист № 1 Регистрационный № 72214-18 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры 5408

Уровнемеры 5408 предназначены для бесконтактного и непрерывного измерения уровня жидких (в т.ч. парящих, неоднородных, выпадающих в осадок и др. сред) и сыпучих материалов.

Принцип действия уровнемеров 5408 основан на применении метода частотно-модулированной непрерывной волны. Уровнемеры 5408 непрерывно излучают частотно-модулированный электромагнитный сигнал в направлении к поверхности продукта. Отраженный от поверхности продукта сигнал принимается антенной уровнемера, в электронном блоке которого определяется разница между частотами отраженного сигнала и сигнала, излучаемого в текущий момент времени. После выделения разностной частоты уровнемер определяет расстояние до поверхности среды и с использованием значения базовой высоты резервуара вычисляет текущее значение уровня продукта.

Уровнемеры могут применяться для индикации объема жидкостей и сыпучих материалов в резервуарах.

Уровнемеры 5408 состоят из трех основных функциональных блоков:

- антенный блок обеспечивает формирование сфокусированной электромагнитной волны, генерируемой электронным блоком уровнемера, и прием отраженного от продукта сигнала;

- сенсорный блок обеспечивает формирование частотно-модулированного излучаемого сигнала, прием и обработку отраженного сигнала, преобразование полученных в результате измерений величин в значение расстояния до среды;

- электронный преобразователь обеспечивает пересчет значения расстояния до среды в значение уровня продукта с учетом данных о базовой высоте резервуара, формирование цифровых и аналоговых выходных сигналов, отображение информации на встроенном ЖК дисплее (при наличии).

Измерительная и диагностическая информация отображается на встроенном ЖК дисплее, а также передается в систему верхнего уровня (контроллер, персональный компьютер, АСУ предприятия) с использованием промышленных протоколов передачи данных HART, Foundation Fieldbus, или с помощью стандартного сигнала 4-20 мА.

В зависимости от назначения и условий применения уровнемеры выпускаются с различными типами антенн: коническая, параболическая и с технологическим уплотнением.

Уровнемеры 5408 могут поставляться в исполнении, обеспечивающем уровень полноты безопасности SIL2, SIL3.

Уровнемеры 5408 выпускаются в следующих модификациях: предназначенные для работы во взрывобезопасных средах и предназначенные для работы во взрывоопасных средах.

Модификации уровнемеров 5408, предназначенные для работы во взрывоопасных средах, соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность уровнемеров 5408 обеспечивается видами взрывозащиты искробезопасная электрическая цепь «i», взрывонепроницаемая оболочка «d», взрывозащита вида «n», защита от воспламенения пыли оболочками «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.

Возможно применение уровнемеров 5408 при вибрациях («зоны основного применения» по ГОСТ Р МЭК 61298-3-2015, частотный диапазон вибраций от 10 до 180 Гц, амплитуда ускорений 20 м/с²).

Электронные преобразователи уровнемеров 5408 могут питаться автономно в течение короткого времени, чтобы поддерживать работу в случае возникновения кабельных сбоев или молний.

Общий вид средства измерений представлен на рисунке 1.

Пломбирование уровнемеров 5408 не предусмотрено.

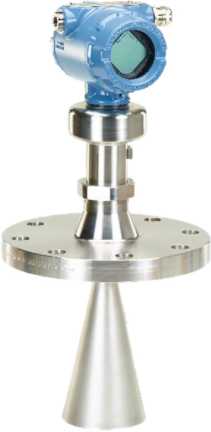

а) Уровнемер 5408 с конической антенной

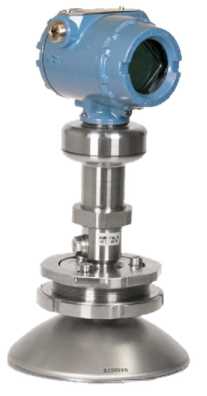

б) Уровнемер 5408 с параболической антенной

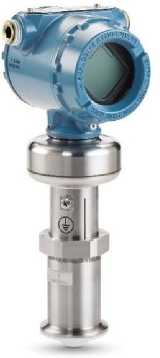

в) Уровнемер 5408 с антенной с технологическим уплотнением

Рисунок 1 - Общий вид уровнемеров 5408

Программное обеспечение (ПО) уровнемеров 5408 реализует функции расчета расстояния до поверхности измеряемой среды и расчета уровня и обеспечивает возможность передачи измеренных данных в системы верхнего уровня с использованием промышленных протоколов связи.

Кроме того, ПО позволяет реализовывать функции дистанционной настройки уровнемера, диагностики и самодиагностики, оценку спектра сигнала (с возможностью нейтрализации паразитных отраженных сигналов).

На настроечные данные имеется возможность установки пароля в меню уровнемера 5408. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Лист № 3 Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации и/или паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в эксплуатационной документации.

Техническая документация «Rosemount Tank Radar AB», Швеция

«Rosemount Tank Radar AB», Швеция

Адрес: Layoutvagen 1, 435 33 Molnlycke, Sweden (Швеция)

Юридический адрес: Box 150, 435 23 Molnlycke, Sweden (Швеция) Телефон: +46 31 337 00 00

Факс: +46 31 25 30 22

E-mail: into.rtr@Emerson.com

«Rosemount Inc.», США

Адрес: 6021 Innovation Boulevard, Shakopee, MN 55379 (США) Юридический адрес: 6021 Innovation Boulevard, Shakopee, MN 55379 (США) Телефон: +1 800 999 9307, Факс: +1 952 949 7001

E-mail: RFQ.RMD-RCC@Emerson.com

Производственная площадка:

Beijing Rosemount Far East Instrument Co. Ltd., Китай

Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1029

Регистрационный № 67256-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры WPG

Манометры WPG (далее - манометры) предназначены для измерения давления абсолютного, избыточного и давления-разрежения (вакуум), обеспечивают непрерывное преобразование измеряемой величины в выходной цифровой сигнал на базе HART-протокола и беспроводного WirelessHART.

Измерительный механизм манометров прямого действия работает по принципу тензорезистивного эффекта. Основой механизма является тензорезистивный модуль на кремниевой подложке. Под воздействием давления происходит деформация модуля, вызывая при этом изменение электрического сопротивления его тензорезисторов, преобразуемое в цифровой код, пропорциональный приложенному давлению.

Микропроцессор манометра корректирует измеряемое значение в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и измеряемой среды. Откорректированное значение измеренного давления передаётся на стрелочный индикатор (для визуализации результатов) с помощью электромагнитного двигателя, а также преобразуется в выходной цифровой сигнал HART-протокола и беспроводной WirelessHART.

Манометры WPG имеют встроенный модуль питания, на лицевой панели установлен переключатель питания. При включении питания манометр проводит самокалибровку.

Манометры WPG имеют следующие модификации:

G - для измерения избыточного давления;

A - для измерения абсолютного давления;

V - для измерения давления-разрежения (вакуум);

С - для измерения избыточного давления и давления-разрежения (вакуум);

M - для измерения избыточного давления и давления-разрежения (вакуум), симметричная шкала.

Общий вид манометра представлен на рисунке 1.

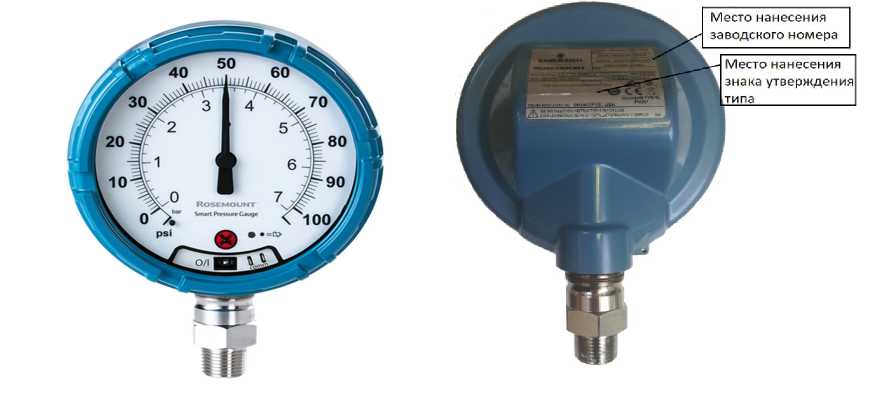

Рисунок 1 - Общий вид манометра

Нанесение знака поверки на манометры не предусмотрено. Пломбирование манометров не предусмотрено.

Манометры имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.

Программное обеспечение неизменяемое и несчитываемое.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на табличку, прикреплённую к корпусу манометра способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 «установка оборудования» руководства по эксплуатации

Приказ Росстандарта от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 0,1 до 140⁷ Па»

Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

ГОСТ Р 8.906-2015 «ГСИ. Манометры показывающие. Эталонные средства измерений. Метрологические требования и методы испытаний».

Техническая документация фирмы «Emerson Process Management, Rosemount Inc»,

США.

«Rosemount, Inc.»

8200 Market Boulevard, Chanhassen, MN 55317, USA (США);

6021 Innovation Boulevard, Shakopee, MN 55344, USA (США); Телефон: +19522044124;

e-mail: Nicholas.Wienhold@Emerson.com

Производственные площадки:

Beijing Rosemount Far East Instrument Co. Ltd., Китай

Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600

Emerson Asia Pacific Private Limited, Сингапур

Адрес: 1 Pandan Crescent, Singapore, 128461

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»

(ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д.101

Телефон/факс: (351) 232-04-01,

Web-сайт: www.chelcsm.ru

E-mail: stand@chelcsm.ru

Регистрационный номер записи в реестре аккредитованных лиц RA.RU.311280 от

11.08.2015

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1029

Регистрационный № 25547-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры 3300

Уровнемеры 3300 предназначены для контактного измерения уровня сыпучих, жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных продуктов, а также раздела сред двух жидкостей.

Принцип работы уровнемеров 3300 основан на измерении длительности временных интервалов между импульсами, излучаемыми уровнемером по волноводу, и отраженными от поверхности измеряемой среды.

Уровнемеры 3300 состоят из следующих функциональных блоков:

- приемо-передающего устройства с волноводом, формирующего, излучающего и принимающего радиочастотные импульсы;

- измерительного преобразователя, выполняющего измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды, и по рассчитанному уровню вычисляющего объём среды (при наличии градуировочной таблицы);

- встроенного индикатора (при наличии), отображающего измеренные величины.

Измеренные данные передаются в систему верхнего уровня по интерфейсам (4-20) мА с коммуникацией по протоколу HART, по протоколам Modbus, FOUNDATION fieldbus.

С помощью преобразователя HART Rosemount 333 Tri-loop можно получить дополнительно 3 токовых выхода. Также имеется возможность установки на корпус уровнемера модуля беспроводной связи Rosemount 775 для передачи данных по протоколу Wireless HART.

Уровнемеры 3300 имеют следующие исполнения:

- 3301 - применяется для измерения уровня или уровня раздела сред жидкостей при условии полного погружения волновода в жидкость;

- 3302 - применяется для измерения уровня и раздела сред жидкостей.

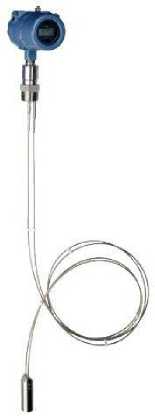

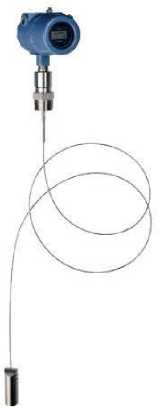

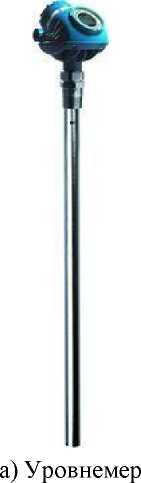

а) б) в) г) д) Рисунок 1- Уровнемеры 3300 с различными типами волноводов: а) коаксиальный, б) жесткий двухстержневой, в) гибкий двухпроводный с грузом, г) жесткий одностержневой, д) гибкий однопроводный с грузом.

Алгоритм, реализующий функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). ПО, встроенное в микросхему, не изменяемое и не считываемое.

Уровень защиты программного обеспечения уровнемеров 3300 от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

наносят на корпус уровнемера 3300 методом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к уровнемерам 3300 Техническая документация «Emerson Process Management/Rosemount Inc.», США.

ГОСТ 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».

ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».

ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».

«Rosemount Inc.», США

Адрес: 8200 Market Blvd. Chanhassen, MN 55317 USA

Tel: +1 800 999 9307, +1 952 906 8888

Fax: +1 800 952 949 7001

Производственная площадка:

Beijing Rosemount Far East Instrument Co. Ltd., Китай

Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600

ГЦИ СИ ФБУ «Ростест-Москва»

Адрес: 117418, Москва, Нахимовский пр., 31

E-mail: info@rostest.ru

Тел.: +7 (495) 544 00 00

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1029

Лист № 1 Регистрационный № 53779-13 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры 5300

Уровнемеры 5300 (далее - уровнемеры) предназначены для контактного измерения уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) различных сред (в том числе сыпучих, жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных, криогенных (сжиженный газ).

Принцип действия уровнемеров основан на методе импульсной рефлектометрии с временным разрешением.

Уровнемеры состоят из следующих функциональных блоков:

• -  волновод (зонд);

• -  приемо-передающее устройство, которое обеспечивает формирование и излучение электромагнитного зондирующего импульса и прием отраженного сигнала;

• -  измерительный преобразователь, который обеспечивает измерение временных интервалов между моментом излучения импульса и моментом получения отраженного сигнала, и преобразует его в значения расстояния до поверхности среды (границы раздела двух сред) или (с учетом значения базовой высоты резервуара) в значения уровня среды (уровня границы раздела двух сред).

Измерительный преобразователь обеспечивает так же, формирование цифровых и аналоговых выходных сигналов, отображение информации на встроенном жидкокристаллическом индикаторе (ЖКИ) (при наличии).

Измерительная информация может передаваться в систему верхнего уровня (контроллер, персональный компьютер, автоматизированную систему управления предприятия) с использованием токового выходного сигнала 4-20 мА и/или с использованием цифровых протоколов передачи данных HART, Modbus или Foundation Fieldbus.

Уровнемеры могут обеспечивать обмен данными через модуль связи 2410 по протоколу Tankbus (полевая шина на базе протокола FOUNDATION fieldbus).

С помощью преобразователя Rosemount 333 HART Tri-loop цифровой сигнал, передаваемый по протоколу HART, преобразуется в три дополнительных аналоговых сигнала (4-20) мА. Предусмотрена возможность установки на корпус уровнемера преобразователя сигналов HART Rosemount 775 для передачи данных по протоколу беспроводной связи Wireless HART.

Уровнемеры, предназначенные для работы во взрывоопасных средах, соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность уровнемеров обеспечивается видом взрывозащиты искробезопасная электрическая цепь «i» или взрывонепроницаемая оболочка «d» или защита от воспламенения пыли оболочками «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.

В зависимости от назначения и условий применения уровнемеры выпускаются с различными типами волноводов (зондов): коаксиальный, жесткий двойной, жесткий одинарный, сегментированный жесткий одинарный, гибкий двойной и гибкий одинарный.

Уровнемеры выпускаются в следующих модификациях:

• - 5301 - применяются для измерений уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) жидких сред при условии полного погружения волновода в жидкость;

• - 5302 - применяются для измерений уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) жидких сред;

• - 5303 - применяются для измерений уровня (расстояния до поверхности) твердых сыпучих гранулированных и порошкообразных сред.

Общий вид уровнемеров представлен на рисунке 1.

Пломбирование уровнемеров не предусмотрено.

Рисунок 1 - Общий вид уровнемеров 5300

Алгоритм, реализующий функции расчета уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) различных сред, объема, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). ПО встроенное в схему, неизменяемое и несчитываемое.

На настроечные данные имеется возможность установки пароля в меню уровнемера. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения уровнемеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО уровнемеров 5300

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в эксплуатационной документации.

Приказ Росстандарта от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»

Техническая документация фирмы «Rosemount Tank Radar AB», Швеция

«Rosemount Inc.», США

Адреса:

8200 Market Blvd. Chanhassen, MN 55317 USA; Innovation Boulevard, Shakopee, MN 55379, USA Телефон: +1 800 999 9307, +1 952 906 8888 Факс: +1 800 952 949 7001

Производственная площадка:

Beijing Rosemount Far East Instrument Co. Ltd., Китай

Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600

ГЦИ СИ ФБУ «Ростест-Москва»

Адрес: 117418. г. Москва, Нахимовский пр. 31

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний измерений в целях утверждения типа № 30004-13 от 29.03.2018

(Редакции приказов Росстандарта № 839 от 03.05.2018 г., № 1354 от 07.08.2020 г.)
