Номер по Госреестру СИ: 22259-08
22259-08 Преобразователи термоэлектрические
(185)
Назначение средства измерений:
Преобразователи термоэлектрические серии 185 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры.

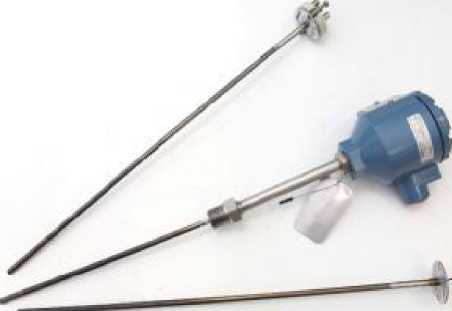

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.05.2018
Номер записи - 103595
ID в реестре СИ - 325995
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
0185C003K1E0135N0435I1G1XALTQG, 0185C003K1E0100N0900IMXAQG, 0185C003K1E0100N0500IMXAQG, 0185C003K1E0100N0450IMXAQG, 0185C003K1E0080Y0450F34I1G1* XALTQG, 0185C003K1E0080Y0400T98IMG1* XAQG, 0185C003K1E0080N0520IMG1XAQG, 0185C003K1E0080N0460I1G1XALTQG, 0185C003K1D0135N0450IMG1XAQG, 0185C003K1D0080N1370EMXA, 0185C003K1D0055Y0135W12EMXA, 0185C003K1D0040Y0100W12EMXA, 0185C003K1D0035Y0100W12EMXA, 0185C003K1D0035Y0070W12EMXA, 0185C, 0185, НСХ: ТХА (К), 0185, ., -,
Производитель
Изготовитель - Фирма "Emerson Process Management GmbH & Co. OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2455
Выдано извещений - 12
Кол-во периодических поверок - 855
Кол-во средств измерений - 536
Кол-во владельцев - 39
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 930 дн.
Приказы РСТ, где упоминается данный тип СИ
№776 от 2013.07.09 О внесении изменений в описание типа на преобразователи термоэлектрические серии 185
Наличие аналогов СИ: Преобразователи термоэлектрические (185)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Emerson Process Management GmbH & Co. OHG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
14683-09 01.01.2015 |
Преобразователи измерительные, 644, 3144Р Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
16825-08 17.05.2023 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090 |
|
22257-11 28.04.2021 |
Термопреобразователи сопротивления платиновые, 65 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года; для класса допуска "В" с верхним пределом рабочего диапазона измеряемых температур не более 180 °С - 4 года |
|
22259-08 22.05.2018 |
Преобразователи термоэлектрические, 185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
22261-08 26.09.2018 |
Преобразователи термоэлектрические, 1075 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
22953-08 01.10.2013 |
Анализаторы, САТ мод. 100, 200 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
|
25764-03 01.11.2008 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
|
25764-09 31.05.2024 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
|
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39698-08 01.01.2014 |
Газоанализаторы, X-STREAM мод. XS-O2, XGP, X2GP, XFD, X2FD, XF, X2F, X2FN, X2GC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44372-10 01.04.2015 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
44585-10 12.11.2025 |
Газоанализаторы, NGA-2000 мод. MLT, CLD, WCLD, FID, HFID, TFID Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
46861-11 27.05.2016 |
Преобразователи термоэлектрические многозонные, TX, MTX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
|
46862-11 27.05.2016 |
Термопреобразователи сопротивления многозонные, WX, MWX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
|
46963-11 18.05.2021 |
Расходомеры, 3051SFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для расходомеров с преобразователями, настроенными на диапазон измерений перепада давления в пределах 10…100 % от верхней границы диапазона измерений, при корректировке нуля не реже 1 раза в 6 месяцев, 2 года - для остальных расходомеров |
|
47440-11 05.08.2016 |
Расходомеры, 3095MFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48886-12 19.01.2017 |
Газоанализаторы, BINOS 100, OXYNOS 100 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48988-12 30.12.2021 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров | |
|
51735-12 20.11.2017 |
Преобразователи термоэлектрические, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
51736-12 20.11.2017 |
Термопреобразователи сопротивления, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
57090-14 25.02.2024 |
Газоанализаторы, X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
65333-16 06.10.2021 |
Уровнемеры, 5708 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
66470-17 |
Датчики температуры, 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67256-17 14.04.2027 |
Манометры, WPG Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
72982-18 |
Преобразователи разности давлений измерительные, Rosemount 3051SFP Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
56381-14 15.11.2023 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
77488-20 |
Датчики температуры, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77487-20 |
Датчики температуры, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
81198-21 |
Преобразователь температуры, 0185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
82765-21 |
Термопреобразователи сопротивления, MEW-45 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83331-21 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83678-21 |
Термопреобразователи сопротивления, MI60 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83685-21 |
Термопреобразователи сопротивления, Rosemount 0065 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
84540-22 |
Преобразователи измерительные, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Кто поверяет Преобразователи термоэлектрические (185)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 54 | 6 | 48 | 0 | 54 | 6 | 48 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 276 | 106 | 0 | 260 | 0 | 254 | 0 | 251 | ||
| ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ" (RA.RU.311437) | 64 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 11 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ООО "ЭРИС" (1314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 94 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 115 | 2 | 0 | 92 | 1 | 92 | 0 | 92 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 55 | 0 | 28 | 0 | 28 | 0 | 28 | ||
| АО "АНХК" (RA.RU.311979) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТАНЕКО" (RA.RU.311611) | 18 | 0 | 18 | 4 | 12 | 0 | 12 | |||
| ООО "АВТОМАТИКА-СЕРВИС" (РОСС RU.0001.310124) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ" (RA.RU.311437) | 7 | 0 | 0 | 0 | 7 | 0 | 0 | |||
| ООО "ИНФРАСТРУКТУРА ТК" (РОСС RU.0001.310037) | 51 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 94 | 13 | 81 | 1 | 94 | 13 | 81 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 21 | 0 | 20 | 0 | 20 | 0 | 20 | ||
| АО "СНПЗ" (RA.RU.311304) | 116 | 0 | 116 | 0 | 116 | 0 | 116 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "АНХК" (RA.RU.311979) | 7 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО"КИНЕФ" (RA.RU.311857) | 6 | 0 | 5 | 0 | 6 | 0 | 5 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" (RA.RU.312642) | 5 | 0 | 5 | 3 | 5 | 0 | 5 | |||
| ООО "ГАЗПРОМ ДОБЫЧА ШЕЛЬФ ЮЖНО-САХАЛИНСК" (RA.RU.311247) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 7 | 0 | 7 | 0 | 0 | 0 | 0 | ||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПГ "МЕТРАН" (RA.RU.311702) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 18 | 0 | 16 | 1 | 18 | 0 | 16 | ||
| ЗАО "НПО "ЦМА" (RA.RU.310497) | 34 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 8 | 0 | 6 | 0 | 8 | 0 | 6 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 37 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭРИС" (RA.RU.310699) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Кама-Автоматика" (RA.RU.311427) | 40 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Центр-Стандарт" (RA.RU.312162) | 692 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 66 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 58 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПГ "МЕТРАН" (RA.RU.311702) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 65 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 47 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО"КИНЕФ" (0133) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 165 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 26 | 0 | 26 | 0 | 26 | 0 | 26 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 53 | 0 | 53 | 2 | 53 | 0 | 53 | ||
| ФКП "ЗАВОД ИМЕНИ Я.М.СВЕРДЛОВА" (RA.RU.312202) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 20 | 0 | 20 | 0 | 13 | 0 | 13 | |||
| ПАО "ТОАЗ" (RA.RU.310598) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи термоэлектрические (185)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1323 | 1927 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1342 | 1927 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
1993 | 1927 |
|
ФБУ Коми ЦСМ Республика Коми |
4376 | 1927 |
|
ФБУ Рязанский ЦСМ Рязанская область |
1226 | 1927 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термопреобразователи.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим серии 185ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
Поверка
ПоверкаОсуществляется по документам: ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».
Основные средства поверки представлены в таблице 3.
Таблица 3
|
Наименование и тип средства поверки |
Основные характеристики |
|
Мультиметр многоканальный прецизионный типа МЕТРАН-514-ММП |
Диапазон измерений сопротивления постоянному току от 0 до 2 кОм. Пределы допускаемой основной погрешности измерений сопротивления постоянному току ± (0,0025 % ИВ* + 0,005 Ом). Разрешающая способность 0,001 Ом Диапазон измерений напряжения постоянного тока от 0 до 1,1 В. Пределы допускаемой основной погрешности измерений напряжения постоянного тока ± (0,005 % ИВ* + 2 мкВ) |
|
Преобразователь термоэлектрический платинородий-платиновый эталонный типа ППО |
Диапазон измерений температуры от 300 °С до 1100 °С. 2-ой разряд |
|
Термометр сопротивления эталонный типа ЭТС-100 |
Диапазон измеряемых температур от 0,01 до 660,323 °С. 3-ий разряд |
|
*ИВ - значение текущей измеряемой величины | |
Заявитель
Закрытое акционерное общество «Промышленная группа «Метран»
(ЗАО «ПГ «Метран»)
Адрес: 454138 Россия, г. Челябинск, Комсомольский проспект, 29, а/я 11608
Телефон (351) 799-51-51, 247-16-02, факс (351) 247-16-67
www.metran.ru, e-mail: info.metran@emerson.com
Изготовитель Фирма «Emerson Process Management GmbH & Co. OHG», Германия Frankenstrasse 21, D-63791 Karlstein, Germany.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г. МоскваПринцип работы термопреобразователей основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи состоят из взаимозаменяемой измерительной вставки с одним или двумя чувствительными элементами, клеммной головки или без неё, защитной арматуры с различными видами присоединений к объектам измерений.
Клеммные головки имеют несколько модификаций, отличающихся конструкцией и степенью защиты. Головки выполнены из алюминиевого сплава или нержавеющей стали.
В зависимости от температуры измеряемой среды ТП могут применяться в защитной арматуре, выполненной из нержавеющей стали 1.4541 (AISI 321), различных жаростойких металлов и сплавов (Inconel 600, Nicrobell В), а также керамики.
Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды.
ТП могут работать в комплекте с измерительными преобразователями с унифицированным электрическим выходным сигналом постоянного тока 4-20 мА, с цифровым выходным сигналом для передачи данных по протоколу HART, FOUNDATION Fieldbus или Profibus РА, а также с беспроводными измерительными преобразователями.
Внешний вид термопреобразователей представлен на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей
Комплектность поставки термопреобразователей представлена в таблице 2. Таблица 2
|
Обозначение |
Наименование |
Количество |
Примечание |
|
Преобразователь термоэлектрический 185 |
1 шт. |
исполнение по заказу | |
|
Паспорт |
1 экз. |
на русском языке | |
|
00813-0207-2654 |
Лист технических данных |
1 шт. |
На 10 шт. и меньшее количество при поставке в один адрес |
Диапазон измеряемых температур, пределы допускаемых отклонений термоэлектродвижущей силы (ТЭДС) от НСХ термопреобразователей в температурном эквиваленте приведены в таблице 1.
Таблица 1
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измеряемых температур, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
|
Е |
1 |
от минус 40 до плюс 375 |
± 1,5 |
|
св. плюс 375 до плюс 800 |
± 0,004-t | ||
|
J |
1 |
от минус 40 до плюс 375 |
± 1.5 |
|
св. плюс 375 до плюс 750 |
± 0,004-t | ||
|
К, N |
1 |
от минус 40 до плюс 375 |
± 1,5 |
|
св. плюс 375 до плюс 1000 |
± 0,004-t | ||
|
Т |
1 |
от минус 40 до плюс 125 |
± 0,5 |
|
св. плюс 125 до плюс 350 |
± 0,004-t |
Сопротивление изоляции (при 500 В), не менее, МОм...............................1000 (при 25 °С)
Диаметр измерительной вставки, мм.........................................................................6
Минимальная длина погружаемой части, мм..............................................................50
Температура окружающей среды, °С............................................от минус 60 до плюс 85
Маркировка взрывозащиты.................................................. 1ExdIICT6 или 0ExiaIICT6X
Степень защиты от пыли и воды по ГОСТ 14254-96 ..................................IP65, IP66, IP68
