Номер по Госреестру СИ: 66470-17
66470-17 Датчики температуры
(3144P)
Назначение средства измерений:
Датчики температуры 3144P предназначены для измерений температуры жидких и газообразный сред и преобразования измеренного значения температуры в электрический сигнал силы постоянного тока от 4 до 20 мА, а также в цифровой сигнал протокола HART.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
3144P
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Общество с ограниченной ответственностью "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" | Юридические лица | 3 | 3 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 4df39b26-fd20-46ed-cb37-31cbea8417f1 | 66470-17 | 2024-08-05 | — | актуальная |
| 9a3125ef-7104-b56d-d3f5-03e7ff5efce6 | 66470-17 | 2024-08-04 | 2024-08-05 | архивная |
| 007eb007-32ba-2c39-286e-0c8d2c38c671 | 66470-17 | 2020-05-07 | 2024-08-04 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.


Программное обеспечение (далее - ПО) датчиков температуры 3144P устанавливается в процессе изготовления и не может быть считано или модифицировано.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
3144 rel.d90 |
|
Номер версии (идентификационный номер) ПО |
6.02.003 |
|
Цифровой идентификатор ПО |
0xEC4F |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
Другие идентификационные данные |
3144 HART |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя
осуществляется по документу МП 476-2016 «Государственная система обеспечения единства измерений. Датчики температуры 3144P. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 11.08.2016 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009;
- рабочий эталон 2-го разряда по ГОСТ 8.022-91.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Принцип действия датчиков температуры 3144P основан на преобразовании преобразователем измерительным сигнала от первичного преобразователя (сенсора) в унифицированный выходной сигнал постоянного тока от 4 до 20 мА (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART).
Датчики температуры 3144P состоят из термопреобразователей сопротивления платиновых серии 65 (регистрационный номер 22257-11) (далее - ТСП) и преобразователей измерительных Rosemount 3144Р (регистрационный номер 56381-14) (далее - ИП).
ИП конструктивно выполнен в корпусе с расположенными на нем клеммами для подключения ТСП и вывода выходного сигнала.
Датчики температуры 3144P отличаются диапазоном измерений и длиной монтажной части.
Схема внутренних соединений ИП с ТСП - 4-х проводная.
Цифровая индикация в процессе измерений может осуществляться с помощью встроенного жидкокристаллического дисплея.

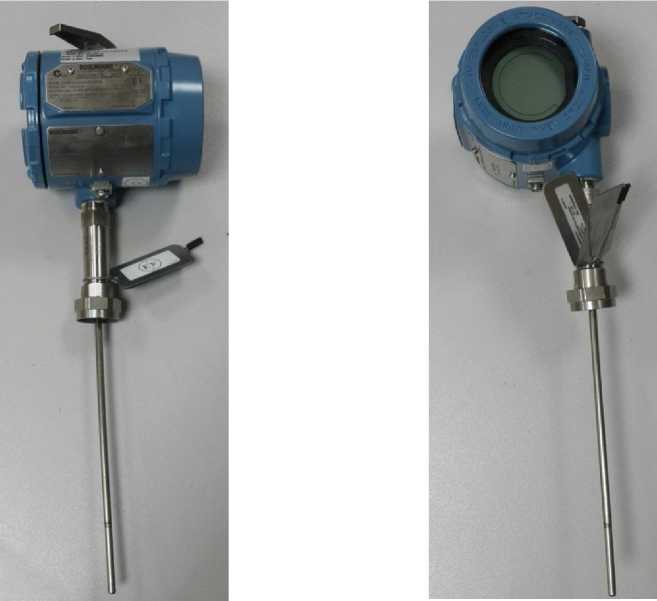

Общий вид датчиков температуры 3144P представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков температуры 3144P
В датчиках температуры 3144Р реализовано согласование ИП и ТСП по методу Каллендара-Ван Дюзена. ИП используют константы Каллендара-Ван Дюзена для построения кривой, описывающей зависимость сопротивления от температуры для конкретных ТСП.

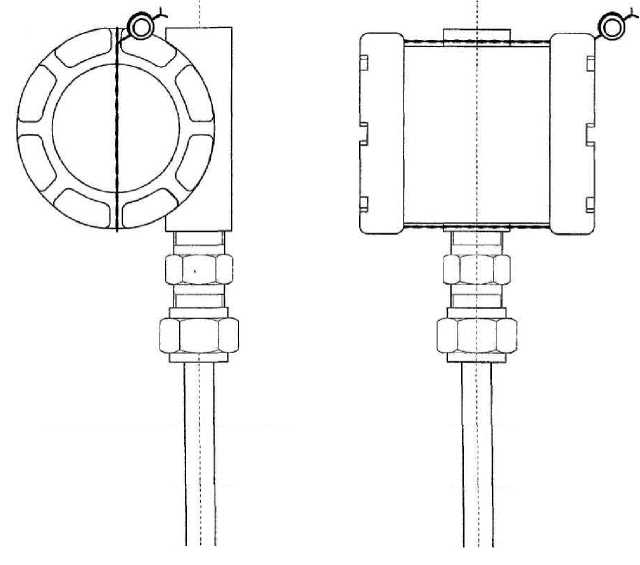

Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
о
|
нац-— |
<—■— |
—1— |
f*-- | ||
|
3 |
Е | ||||
|
I |
1 | ||||
|
3 |
Е | ||||
Рисунок 2 - Схема пломбировки от несанкционированного доступа, датчиков температуры 3144P
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество | ||
|
Датчики темпера 2600244/03434014 2600247/03434017 2600250/03434020 2600253/03434023 2643811/03460973 2643814/03460976 2643817/03460979 2648046/03463061 2648049/03463059 2648052/03463057 2648055/03463066 2648058/03463069 |
туры 3144P, зав.№№; 2600243/03434013 2600245/03434015; 2600246/03434016 2600248/03434018; 2600249/03434019 2600251/03434021; 2600252/03434022 2600254/03434024; 2643810/03460972 2643812/03460974; 2643813/03460975 2643815/03460977; 2643816/03460978 2643818/03460980; 2643819/03460981 2648047/03463062; 2648048/03463063 2648050/03463060; 2648051/03463058 2648053/03463064; 2648054/03463065 2648056/03463067; 2648057/03463068 2648059/03463070; 2648060/03463071 |
- |
37 шт. | |
|
Датчики температуры 3144P. Паспорт |
- |
1 экз. | ||
|
Датчики температуры 3144P. Руководство по эксплуатации |
- |
1 экз. | ||
|
Государственная система обеспечения единства измерений. Датчики температуры 3144P. Методика поверки |
МП 476-2016 |
1 экз. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С, для зав.№№ 2648046/03463061; 2648047/03463062; 2648048/03463063; 2648049/03463059; 2648050/03463060; 2648051/03463058; 2648052/03463057; 2648053/03463064; 2648054/03463065; 2648055/03463066; 2648056/03463067; 2648057/03463068; 2648058/03463069; 2648059/03463070; 2648060/03463071 |
от -45 до +50 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С, для зав.№№ 2643810/03460972; 2643811/03460973; 2643812/03460974; 2643813/03460975; 2643814/03460976; 2643815/03460977; 2643816/03460978; 2643817/03460979; 2643818/03460980; 2643819/03460981 |
от 0 до +50 |
|
Диапазон измерений температуры, °С, для зав.№№ 2600243/03434013; 2600244/03434014; 2600245/03434015; 2600246/03434016; 2600247/03434017; 2600248/03434018; 2600249/03434019; 2600250/03434020; 2600251/03434021; 2600252/03434022; 2600253/03434023; 2600254/03434024 |
от 0 до +60 |
|
Пределы допускаемой абсолютной погрешности, °С |
±0,2 |
|
Выходной сигнал |
от 4 до 20 мА (HART) |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания (постоянный ток), В |
от 12,0 до 42,4 |
|
Потребляемая мощность, Вт, не более |
2 |
|
Габаритные размеры корпуса, мм, не более: | |
|
- длина |
132 |
|
- ширина |
135 |
|
- высота |
115 |
|
Длина монтажной части, мм, для зав.№№ 2643818/03460980; 2643819/03460981 |
80 |
|
Длина монтажной части, мм, для зав.№№ 2643816/03460978; 2643817/03460979; 2648057/03463068; 2648058/03463069; 2648054/03463065; 2648056/03463067; 2600250/03434020; 2600251/03434021; 2600252/03434022; 2600253/03434023; 2600254/03434024; 2648055/03463066; 2648053/03463064 |
100 |
|
Длина монтажной части, мм, для зав.№ 2643814/03460976 |
170 |
|
Длина монтажной части, мм, для зав.№№ 2648050/03463060; 2648046/03463061; 2648047/03463062; 2648049/03463059; 2648051/03463058; 2648052/03463057; 2600243/03434013; 2600244/03434014; 2600245/03434015; 2600246/03434016; 2600247/03434017; 2600248/03434018; 2600249/03434019; 2648048/03463063 |
180 |
|
Длина монтажной части, мм, для зав.№№ 2643810/03460972; 2643811/03460973; 2643812/03460974; 2643813/03460975 |
220 |
|
Длина монтажной части, мм, для зав.№№ 2648060/03463071; 2648059/03463070 |
250 |
|
Длина монтажной части, мм, для зав.№ 2643815/03460977 |
380 |
|
Длина удлинителя, мм |
80 |
|
Масса, кг, не более |
4 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -30 до +50 95, без конденсации влаги от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
10 |
