Принцип действия расходомеров основан на измерении расхода среды (жидкости, газа, пара) методом переменного перепада давления.

Расходомеры 3095MFA состоят из осредняющей напорной трубки Annubar 485 и преобразователя многопараметрического 3095.

Осредняющие напорные трубки Annubar модели 485 имеют в поперечном сечении T-образную форму. Плоская фронтальная часть осредняющей напорной трубки Annubar модели 485 направлена навстречу потоку и имеет продольные щелевые прорези. На тыльной, относительно потока, поверхности осредняющей напорной трубки Annubar модели 485 расположены два ряда круглых отверстий.

Отверстия на каждой стороне соединены со своей осредняющей камерой. Осредняющие напорные трубки вставляются перпендикулярно направлению потока, пересекая поток по всему сечению. Отверстия, направленные против течения среды, и соответствующая осредняющая камера воспринимают среднее повышенное давление скоростного напора. Отверстия, направленные по течению среды, и соответствующая осредняющая камера воспринимают среднее пониженное давление. Разность этих давлений является перепадом давления, пропорциональным расходу.

Преобразователь 3095 обеспечивает измерение создаваемого на осредняющей напорной трубке перепада давления, измерение статического давления (избыточного или абсолютного) и температуры измеряемой среды (при помощи термопреобразователя сопротивления типа Pt 100), размещенного внутри трубки Annubar или отдельно), вычисление массового расхода и/или массы при реальных значениях давления и температуры измеряемой среды, а также вычисление объемного расхода, в том числе объемного расхода газа, приведенного к стандартным условиям по ГОСТ 2939-63, преобразование значения расхода в выходной сигнал 4-20 мА (c наложением цифрового протокола HART) или в цифровой код по цифровому протоколу FOUNDATION FIELDBUS.

Преобразователь 3095 также обеспечивает вывод результатов измерений и вычислений на встроенный жидкокристаллический индикатор (при его наличии).

По заказу потребителя фирма поставляет расходомеры с различными материалами, соприкасающимися с измеряемой средой, в том числе, предназначенными для сред, содержащих сероводород.

Расходомеры имеют взрывобезопасное исполнение с маркировкой взрывозащиты 0ExiaIICT4/T5 или 1ExdIICT5/T6.

Расходомеры имеют систему самодиагностики.

Преобразователи 3095 могут монтироваться непосредственно на осредняющей напорной трубке Annubar или отдельно.

ПО расходомеров 3095MFA реализовано на масочной микросхеме 8-bit Microcomputer 16K Masked ROM Version of Motorola 68 HC05C9ACFN, которая является заказным микрокомпьютером с масочным постоянным запоминающим устройством (ПЗУ). Масочная микросхема изготавливается заводским методом с использованием маски (фотошаблона), документация на которую принадлежит фирме Rosemount.

Масочная микросхема реализует алгоритм расчета давления (расхода), функциональность цифро-аналогового преобразователя для преобразования цифрового значения давления (расхода) в токовое значение, а также реализует функциональность вывода данных расчета пользователю на индикатор и через цифровой интерфейс HART, а также осуществляет вывод на индикатор признаков неисправности.

Программное обеспечение, встроенное в микросхему, неизменяемое и несчитываемое.

Программное обеспечение идентификационных данных не имеет.

Уровень защиты программного обеспечения расходомеров 3095MFA от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.

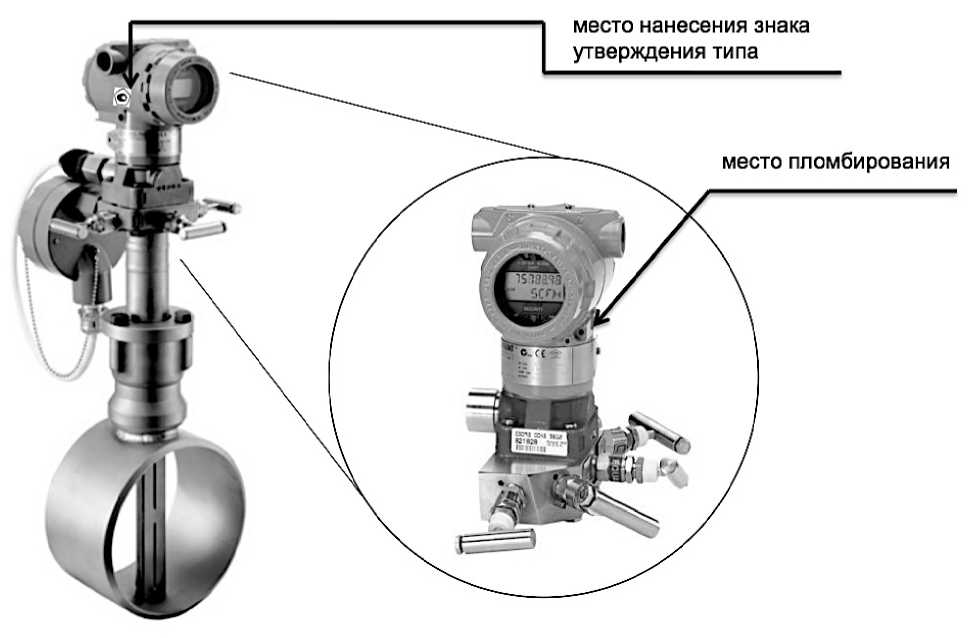

Фото общего вида расходомеров 3095МFA

место нанесения знака утверждения типа

место пломбирования
