Номер по Госреестру СИ: 51736-12
51736-12 Термопреобразователи сопротивления
(WEX926)
Назначение средства измерений:
Термопреобразователи сопротивления WEX926 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры подшипников.

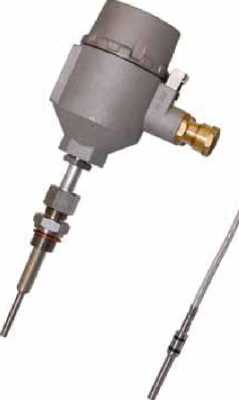

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.11.2017
Номер записи - 141402
ID в реестре СИ - 363802
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Emerson Process Management GmbH & Co. OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Термопреобразователи сопротивления (WEX926)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Emerson Process Management GmbH & Co. OHG"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
14683-09 01.01.2015 |
Преобразователи измерительные, 644, 3144Р Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
16825-08 17.05.2023 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090 |
22257-11 28.04.2021 |
Термопреобразователи сопротивления платиновые, 65 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года; для класса допуска "В" с верхним пределом рабочего диапазона измеряемых температур не более 180 °С - 4 года |
22259-08 22.05.2018 |
Преобразователи термоэлектрические, 185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
22261-08 26.09.2018 |
Преобразователи термоэлектрические, 1075 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
22953-08 01.10.2013 |
Анализаторы, САТ мод. 100, 200 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
25764-03 01.11.2008 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
25764-09 31.05.2024 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
39698-08 01.01.2014 |
Газоанализаторы, X-STREAM мод. XS-O2, XGP, X2GP, XFD, X2FD, XF, X2F, X2FN, X2GC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
44372-10 01.04.2015 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
44585-10 12.11.2025 |
Газоанализаторы, NGA-2000 мод. MLT, CLD, WCLD, FID, HFID, TFID Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
46861-11 27.05.2016 |
Преобразователи термоэлектрические многозонные, TX, MTX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
46862-11 27.05.2016 |
Термопреобразователи сопротивления многозонные, WX, MWX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
46963-11 18.05.2021 |
Расходомеры, 3051SFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для расходомеров с преобразователями, настроенными на диапазон измерений перепада давления в пределах 10…100 % от верхней границы диапазона измерений, при корректировке нуля не реже 1 раза в 6 месяцев, 2 года - для остальных расходомеров |
47440-11 05.08.2016 |
Расходомеры, 3095MFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
48886-12 19.01.2017 |
Газоанализаторы, BINOS 100, OXYNOS 100 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
48988-12 30.12.2021 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров | |
51735-12 20.11.2017 |
Преобразователи термоэлектрические, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
51736-12 20.11.2017 |
Термопреобразователи сопротивления, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
57090-14 25.02.2024 |
Газоанализаторы, X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
65333-16 06.10.2021 |
Уровнемеры, 5708 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
66470-17 |
Датчики температуры, 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
67256-17 14.04.2027 |
Манометры, WPG Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
72982-18 |
Преобразователи разности давлений измерительные, Rosemount 3051SFP Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
56381-14 15.11.2023 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
77488-20 |
Датчики температуры, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
77487-20 |
Датчики температуры, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
81198-21 |
Преобразователь температуры, 0185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
82765-21 |
Термопреобразователи сопротивления, MEW-45 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
83331-21 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
83678-21 |
Термопреобразователи сопротивления, MI60 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
83685-21 |
Термопреобразователи сопротивления, Rosemount 0065 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
84540-22 |
Преобразователи измерительные, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Кто поверяет Термопреобразователи сопротивления (WEX926)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|
Стоимость поверки Термопреобразователи сопротивления (WEX926)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на ТС.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления WEX926ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы «Rosemount, Inc.», США.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Поверка
Поверкаосуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
-
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-93 в диапазоне температуры от минус 196 до плюс 660 °С;
-
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;
-
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 600 °С и нестабильностью поддержания заданной температуры ±(0,005.0,02) °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП «ВНИИМС», г. Москва
Термопреобразователи сопротивления обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.
ТС состоят из измерительной вставки кабельного типа, помещенной в защитную арматуру с различными технологическими соединениями (с компрессионными фитингами, втулками и т.д.) и соединенной с защитной головкой из алюминия или нержавеющей стали. Измерительная вставка ТС состоит из одного или двух тонкопленочных чувствительных элементов (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа Pt100 (по ГОСТ 6651-2009), помещенных в защитный чехол, соединенный с кабелем с присоединительными проводами. Схема соединения внутренних проводников термопреобразователей с ЧЭ: 2-х, 3-х или 4-х проводная.
Термопреобразователи могут комплектоваться встраиваемым в защитную головку измерительным преобразователем (ИП) утвержденного типа с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети FOUNDATION Fieldbus. В головку по дополнительному заказу также может встраиваться жидкокристаллический дисплей.
Пружинная конструкция ТС обеспечивает сокращение времени отклика и гарантирует постоянный контакт чувствительного элемента со слоем баббита подшипника, а также гарантирует компенсацию температурного расширения подшипников.
Фотографии общего вида ТС и измерительной вставки ТС приведены на рисунке 1.
Рис.1 ТС WEX926.
Диапазон измеряемых температур, °С:..........................................от 0 до плюс 180
Условное обозначение НСХ по МЭК 60751/ГОСТ 6651-2009/МЭК 60751: ......Pt100
Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом:100
Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009:....................................A, В
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по ГОСТ 6651-2009/МЭК 60751, оС:
-
- класс А:..................................................................±(0,15+0,002|ф;
-
- класс В:.......................................................................±(0,3+0,005|ф
Электрическое сопротивление изоляции при температуре плюс (25±10)°С
и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее:
Длина погружаемой части ТС, мм:
Общая длина монтажной части ТС, мм:.......................................от 100 до 100000
Диаметр погружаемой части ТС, мм:
Диаметр монтажной части ТС, мм:
Рабочие условия эксплуатации ТС:
-
- диапазон температур окружающей среды, °С:.............от минус 50 до плюс 60;
-
- относительная влажность воздуха, %:
Средний срок службы ТС, лет, не менее:
ТС во взрывозащищенном исполнении имеют маркировку вида 2ExeIIT6X или
1ExdIICT6.
Степень защиты оболочки по ГОСТ 14254-96:..............................................
IP65.
