Номер по Госреестру СИ: 49085-12
49085-12 Датчики температуры
(Rosemount 248)
Назначение средства измерений:
Датчики температуры Rosemount 248 (далее по тексту - датчики температуры или датчики) предназначены для измерений температуры жидких и газообразных сред и преобразования измеренного значения в унифицированный электрический выходной сигнал постоянного тока 4-20мА, в цифровой сигнал для передачи по протоколу HART, или по беспроводному протоколу Wireless HART.

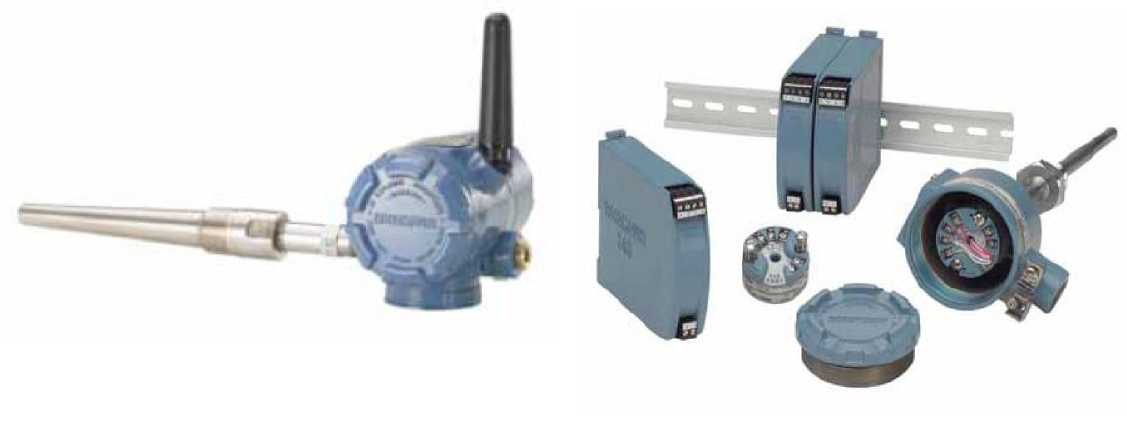

Внешний вид.
Датчики температуры
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) датчиков температуры состоит только из встроенной в корпус преобразователей метрологически значимой части ПО. ПО датчиков температуры является фиксированным, незагружаемым и может быть изменено только на заводе-изготовителе.
Уровень защиты программного обеспечения от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на шильдик, прикрепленный к соединительной головке датчика температуры.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам температуры Rosemount 248ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия. Техническая документация фирмы «Rosemount, Inc.», США.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Изготовитель
Фирма «Emerson Process Management GmbH & Co. OHG», Германия,Frankenstrasse 21, D-63791 Karlstein, Germany,
Argelsrieder Feld 3, 83234 Wessling, Germany,
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», г. МоскваПринцип действия датчиков температуры основан на преобразовании сигнала сенсора в значение измеряемой температуры с последующим преобразованием измеренного значения в унифицированный выходной сигнал постоянного тока 4-20 мА, и/или в цифровой частотно -модулированный сигнал по протоколу HART, или в цифровой сигнал по беспроводному протоколу Wireless HART. По цифровым протоколам могут передаваться измеренный сигнал температуры процесса, собственная температура, различные диагностические и аварийные сигналы.
Датчик температуры состоит из первичного преобразователя температуры (сенсора) и измерительного преобразователя (ИП) Rosemount 248. Первичный преобразователь температуры состоит из измерительной вставки с платиновым чувствительным элементом (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по МЭК 60751 (ГОСТ 6651-2009) или термопарой в качестве ЧЭ с НСХ типов «J» и «К» по МЭК 60584-1 (ГОСТ Р 8.585-2001), помещенной в защитный корпус с соединительной головкой.
Измерительный преобразователь Rosemount 248 конструктивно выполнен в корпусе с расположенными на нем клеммами для подключения первичного преобразователя, напряжения питания и клеммами для вывода выходного сигнала. Монтаж преобразователя может производиться в соединительной головке, смонтированной непосредственно вместе с первичным преобразователем температуры, либо отдельно (на монтажном кронштейне). Также преобразователь может быть смонтирован на рейке стандарта DIN с помощью дополнительного монтажного зажима. Конфигурирование датчика производится с использованием коммуникатора HART-475, либо при помощи персонального компьютера, имеющего соответствующее программное обеспечение (например, AMS) и интерфейсы связи HART.
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы (литые и трубчатые), конструкция которых зависит от допускаемых параметров измеряемой среды.
Датчики температуры могут иметь вид взрывозащиты «искробезопасная цепь» с маркировкой 0ExiaIICT4...T6 X, Для датчиков с интерфейсом Wireless HART маркировка взрывозащиты 0ExiaПCT4,Т5. Датчики могут иметь исполнение по взрывозащите «взрывонепроницаемая оболочка» (1ExdIICT5,T6 X).
Фото общего вида датчиков температуры представлено на рисунке 1
Датчик температуры (исполнение в соответствии с заказом) - 1 шт.
Руководство по эксплуатации (на русском языке) - 1 экз.
Методика поверки - 1 экз.
Паспорт - 1 экз.
Защитная гильза - 1 шт. (по дополнительному заказу).
Коммуникатор HART- 475 (по дополнительному заказу).
Диапазон измеряемых температур, пределы допускаемой основной(*) и дополнительной погрешности датчика температуры от изменения температуры окружающей среды от нормальной (от плюс 20 °С) в диапазоне температур от минус 51 до плюс 85 °С в зависимости от типа НСХ первичного преобразователя температуры приведены в таблице 1.
Таблица 1
Тип НСХ(**) |
Диапазон измеряемых температур, °С |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности / 1°С | |||
HART, абсолютная, °С |
Wireless HART, абсолютная, °С |
4-20 мА, приведенная, % |
HART, абсолютная, °С |
4-20 мА, приведенная, % | ||
Pt100 |
-200... +600 |
±0,2 |
±0,45 |
±0,1 |
± 0,006 |
±0,004 |
J |
-40...+750 |
±0,5 |
±1,05 |
±0,1 |
± 0,016 |
±0,004 |
K |
-40...+1000 |
±0,5 |
±1,46 |
±0,1 |
± 0,02 |
±0,004 |
Примечания: (*) Пределы допускаемой основной погрешности датчика температуры ( DДт ,°С) вычисляются по формуле: DДт =±^DTC(ТПf +DИП2 , где: DTC (ТП)- предел допускаемого отклонения сопротивления или ТЭДС от НСХ (в температурном эквиваленте) первичного преобразователя температуры, °С; DИП - предел допускаемой основной погрешности ИП, °С. (**) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразовате лей по МЭК60751 / ГОСТ 6651-2009 и МЭК 60584-1 / ГОСТ Р 8.585-2001 соответственно. |
Лист № 3 всего листов 4 Пределы допускаемой абсолютной погрешности автоматической компенсации
температуры свободных (холодных) концов термопары, °С: .................................± 0,5
Напряжение питания, В: 12.42,4; 18,1...40 (для цифровой связи по протоколу HART) Сопротивление нагрузки (для цифровой связи по протоколу HART), Ом: .........250.. .1100
Соотношение между напряжением источника питания
и сопротивлением внешней нагрузки: .............................................R = 40,8(U - 12)
Пределы допускаемой дополнительной погрешности от изменения номинального напряжения питания: .................± 0,005 % (от интервала измерений) / 1В
Длина монтажной части, мм: ..................50,8 + 457,2 (и более - по специальному заказу)
Масса датчика, г: .........240 + 524 (и более, в зависимости от конструктивного исполнения)
Рабочие условия эксплуатации датчиков:
- температура окружающей среды, °С: ........... от минус 51 до плюс 85;
- относительная влажность окружающего воздуха, %............................................до 99
Средний срок службы, лет, не менее: ..........................10
