ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы азота, кислорода и водорода LECO (далее - анализаторы) предназначены для экспрессного измерения массовой доли азота, кислорода и водорода в черных и цветных металлах, сталях и сплавах, геологических пробах, а также в других неорганических материалах.

Принцип действия анализаторов основан на восстановительном плавлении образца в импульсной печи сопротивления в токе инертного газа и последующем определении содержания газообразных азота, кислорода и водорода методом инфракрасной спектроскопии и методом сравнения теплопроводностей газов.

Конструктивно анализаторы состоят из импульсной печи, аналитического блока, содержащего газовые колонки и ИК детекторы, и цветного жидкокристаллического дисплея для управления процессами измерений и отображения полученных результатов.

Навеска анализируемого вещества (в диапазоне от 0,05 до 1,0 г) в графитовом тигле помещается в импульсную печь для плавления в токе предварительно очищенного инертного газа. Чаще в качестве атмосферы для восстановительного плавления и газа носителя используют гелий, реже - аргон. Образовавшаяся парогазовая смесь из импульсной печи газом-носителем подается в аналитический блок. На первом этапе газовая смесь проходит поочередно через два ИК детектора для измерения содержания кислорода, который при плавлении в графитовом тигле, образовал оксиды углерода СО и СО2. После этого газы проходят через колонку с нагретым восстановителем, в которой СО окисляется до СО2, а водород - до Н2О. После этого газовая смесь последовательно проходит через ИК детекторы на Н2О и СО2 (общее содержание кислорода в анализируемой пробе). После чего газовая смесь проходит через поглотительную колонку - вода поглощается перхлоратом магния, углекислый газ - гидроксидом натрия. На заключительном этапе азот с газом носителем - гелием поступает на детектор по теплопроводности - ТС и методом сравнения с чистым гелием определятся содержание азота в анализируемой пробе.

Анализаторы выпускаются в 10 моделях следующих буквенно-цифровых обозначений ONH836, ON836, O836, N836, H836, H836EN, ON736, O736, RHEN602, TCH600, которые отличаются конструкционными особенностями и ТС детекторов.

Первая - буквенная часть обозначения -O - кислород, N - азот, H, RH - водород.

Вторая - цифровая или буквенно-цифровая водорода и используемого газа-носителя: 836 - с

и определением водорода ИК детектором; 836EN и EN602 - с газом носителем - аргоном и определением водорода ТС детектором; 736 - с газом носителем - гелием или аргоном.

Модель ТСН600 предназначена для определения азота, кислорода и водорода и использует в качестве газа носителя - гелий и ИК детектор на водород, а определение азота происходит ячейкой теплопроводности.

Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца в графитовом тигле, размещение его в импульсную печь, автоматическое определение содержания азота, кислорода и водорода, после чего пересчет содержания в массовую долю с учетом взятой для анализа массы навески. Результаты анализа выводятся на С помощью программного обеспечения проводится стандартных образцов фирмы LECO.

Корпус анализаторов изготавливается из

корпуса анализаторов, в правом верхнем углу. На маркировочной табличке приводится информация о производителе, каталожный номер и серийный номер анализаторов. Серийный номер имеет цифровой формат, наносится типографским способом на клеевую этикетку. Наименование модели указывается на передней панели анализаторов. Общий вид анализаторов с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

Место нанесения знака утверждения типа

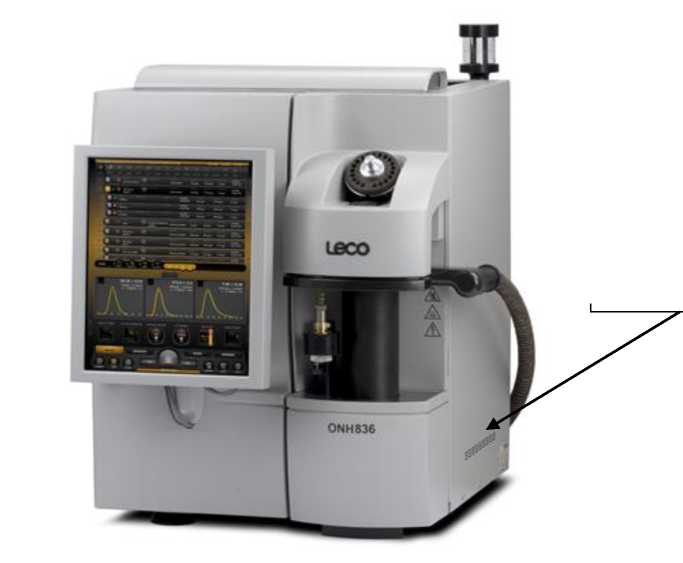

Рисунок 1 - Общий вид анализаторов азота, кислорода и водорода LECO

(•Model;

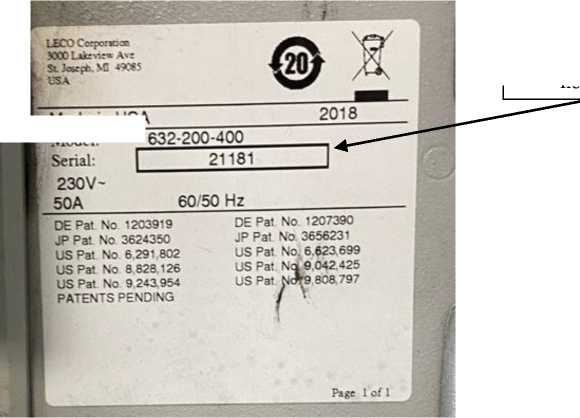

Рисунок 2 - Место нанесения серийного номера на анализаторы азота, кислорода и водорода LECO

Место нанесения серийного номера

Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять диагностику технического состояния системы, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики анализаторов учтено при их нормировании.

Таблица 1 -

данные ПО

Таблица 2 - Метрологические характеристики

9,5-до 5

9,5-10’5 до 3

±50

±4,5

Таблица 3 - Основные технические

наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность

Нормативные документы, устанавливающие требования к средству измерений Техническая документация изготовителя «LECO Corporation», США.

«LECO Corporation», США

Адрес: 3000 Lakeview Ave. Saint Joseph, MI 49085, USA

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
