Принцип действия термопреобразователей основан на зависимости сопротивления платинового чувствительного элемента (ЧЭ) от измеряемой температуры.

ТС серий WX, MWX конструктивно выполнены в виде измерительной вставки, арматуры с различными видами технологических соединений, и распределительной коробки. ТС серии MWX комплектуются дополнительной защитной гильзой, изготовленной из нержавеющей стали.

Измерительная вставка ТС состоит из нескольких платиновых ЧЭ (от 2-х до 60-ти), каждый из которых помещен в тонкостенную металлическую оболочку вместе с изолированными минеральной изоляцией соединительными проводами, и может иметь различные конструкции: компактную в виде пучка кабелей, который может быть помещен в трубку из нержавеющей стали или из инконеля; с металлическими направляющими индивидуальными трубками с подпружиненными или компрессионными фитингами; с радиальными или плоскими пружинами, при помощи которых термопреобразователи прижимаются к внутренней стенке защитного термокармана; с распорными дисками, удерживающие ЧЭ в требуемом положении; или свободно сгибаемую конструкцию.

Свободные концы от ЧЭ ТС выведены внутрь распределительной коробки, где пронумерованы в соответствии с зоной расположения ЧЭ ТС. В распределительную коробку могут быть установлены измерительные преобразователи. Конструкция и размеры распределительной коробки определяются количеством и типом измерительных преобразователей или контактных колодок.

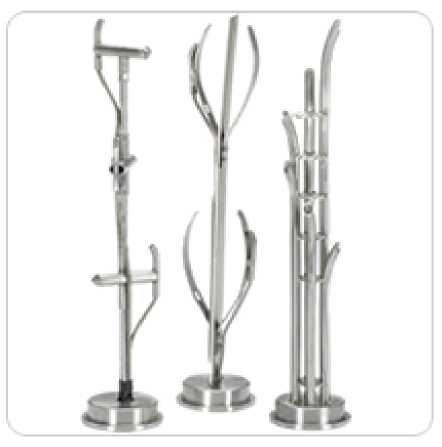

Фото общего вида термопреобразователей

лист № 2 всего листов 3

Термопреобразователь (серия и исполнение по заказу) - 1 шт. Паспорт (на русском языке) - 1 экз.

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений сопротивления от НСХ термопреобразователей по МЭК 60751 (ГОСТ 6651-2009) в температурном эквиваленте в зависимости от класса допуска приведены в таблице 1:

Таблица 1

Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее

Количество чувствительных элементов в термопреобразователях, шт.: ......от 2 до 20

Максимальная длина монтажной части термопреобразователей, мм:

• - с защитным термокарманом: ....................................................16000;

• - без защитного термокармана:

Минимальный внутренний диаметр для защитного термокармана

термопреобразователей, мм:

Рабочие условия эксплуатации термопреобразователей:

• - температура окружающей среды, °С: ..................от минус 51 до плюс 80;

• - относительная влажность окружающего воздуха, %..............................до 100

Средний срок службы, лет, не менее:

По защищенности от воздействия окружающей среды ТС являются пыле-,

водозащищенными, и соответствуют коду IP65 и выше по ГОСТ 14254-96.
