Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

ТП серий MX, MTX конструктивно выполнены в виде измерительной вставки, арматуры с различными видами технологических соединений, и распределительной коробки. ТП серии MТX комплектуются дополнительной защитной гильзой, изготовленной из нержавеющей стали или керамики.

Измерительная вставка ТП состоит из нескольких ЧЭ (от 2-х до 60-ти) - термопар с изолированными рабочими спаями на основе термопарного кабеля с керамической изоляцией термоэлектродов, и может иметь различные конструкции: компактную в виде пучка термопарных кабелей, который может быть помещен в трубку из нержавеющей стали или из инконеля; с металлическими направляющими индивидуальными трубками с подпружиненными или компрессионными фитингами; с радиальными или плоскими пружинами, при помощи которых рабочие спаи термопар прижимаются к внутренней стенке защитного термокармана; с распорными дисками, удерживающие ЧЭ в требуемом положении; или свободно сгибаемую конструкцию.

Свободные концы от чувствительных элементов ТП, выведены внутрь распределительной коробки, где пронумерованы в соответствии с зоной расположения рабочих спаев термопар. В распределительную коробку могут быть установлены измерительные преобразователи. Конструкция и размеры распределительной коробки определяются количеством и типом измерительных преобразователей или контактных колодок.

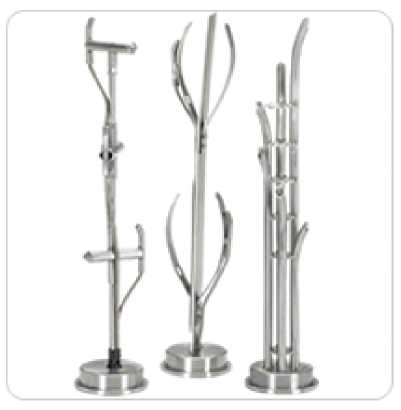

Фото общего вида термопреобразователей

лист № 2 всего листов 3

Термопреобразователь (серия и исполнение по заказу) - 1 шт.

Паспорт (на русском языке) - 1 экз.

лист № 3 всего листов 3

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ термопреобразователей по МЭК 60584-2 (ГОСТ Р 8.585-2001) в температурном эквиваленте в зависимости от типа НСХ по МЭК 60584-1 (ГОСТ Р 8.585-2001) и класса допуска приведены в таблицах 1 и 2:

Таблица 1

Таблица 2

Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее

Количество чувствительных элементов в термопреобразователях, шт.: .......от 2 до 60

Максимальная длина монтажной части термопреобразователей, мм:

• - с защитным термокарманом: ....................................................16000;

• - без защитного термокармана:

Минимальный внутренний диаметр для защитного термокармана

термопреобразователей, мм:

Рабочие условия эксплуатации термопреобразователей:

• - температура окружающей среды, °С: ..................от минус 51 до плюс 80;

• - относительная влажность окружающего воздуха, %..............................до 100

Средний срок службы, лет, не менее

По защищенности от воздействия окружающей среды ТП являются пыле-,

водозащищенными, и соответствуют коду IP 65 и выше по ГОСТ 14254-96.
