Номер по Госреестру СИ: 77487-20
77487-20 Датчики температуры
(Rosemount 644)
Назначение средства измерений:
Датчики температуры Rosemount 644 (далее по тексту - датчики температуры или датчики) предназначены для измерений температуры нефтепродуктов в составе системы измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО».
Внешний вид.
Датчики температуры
Рисунок № 1
Внешний вид.
Датчики температуры
Рисунок № 2
Внешний вид.
Датчики температуры
Рисунок № 3
Программное обеспечение
Датчики температуры имеют только внутреннее метрологически значимое программное обеспечение (ПО). ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
644 rel.hex |
Номер версии (идентификационный номер) ПО |
7.01 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом штемпелевания.Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам температуры Rosemount 644ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Изготовитель
Фирма «Emerson Process Management GmbH & Co. OHG», ГерманияАдрес: Frankenstrasse 21, Karlstein, D 63791,Germany
Телефон: +49 (6188) 992-0
Факс: +49 (6188) 992-112
Web-сайт: www.emerson.ru
E-mail: mail@emerson.com
Заявитель
Общество с ограниченной ответственностью «ЯРГЕО» (ООО «ЯРГЕО»)ИНН 8901014564
Адрес: 629730, Ямало-Ненецкий автономный округ, г. Надым, ул. Зверева, д. 12/1 Телефон: +7 (3499) 59-78-98
Факс: +7 (3499) 53-29-39
Web-сайт: www.yargeo.com
E-mail: yargeo@yargeo.novatek.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия датчиков температуры основан на преобразовании измерительным преобразователем сигнала от первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART.
Датчики температуры Rosemount 644 состоят из термопреобразователя сопротивления Rosemount 0065 (далее - ТСП) и преобразователя измерительного Rosemount 644H (далее -ИП), помещенного в соединительную головку, смонтированную непосредственно вместе с ТСП.
ТСП выполнен в виде измерительной вставки с одним ЧЭ, имеющим номинальную статистическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Каждый ТСП дополнительно отградуирован и имеет индивидуальные коэффициенты интерполяционной функции Каллендара - Ван Дюзена (ИСХ функции КВД), которые введены в память ИП. Схема соединения внутренних проводов с чувствительным элементом (далее -ЧЭ) ТСП - 4-х проводная.
ИП конструктивно выполнен в корпусе с расположенными на нем клеммами для подключения ТСП, подачи напряжения питания и вывода выходного сигнала.
Монтаж датчиков на объекте измерений осуществляется при помощи штуцерного соединения.

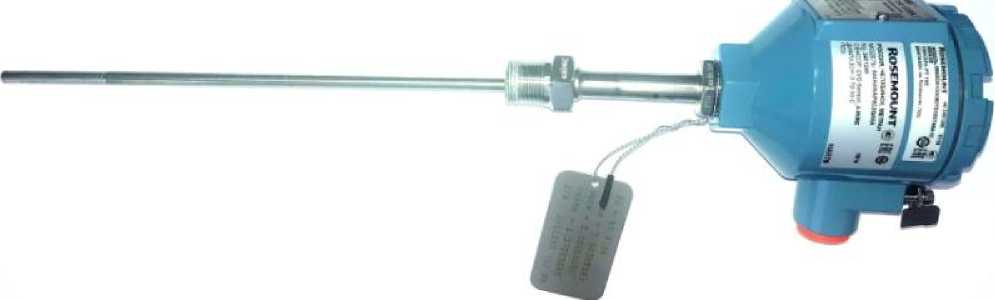

Фотография общего вида датчиков температуры Rosemount 644 представлена на рисунке 1.
Рисунок 1 - Общий вид датчиков температуры Rosemount 644
Пломбирование осуществляют при помощи пломбы, установленной на контровочной проволоке, охватывающей через пазы крышку корпуса, или при помощи пломбировочной мастики, нанесенной на винт, фиксирующий крышку корпуса.

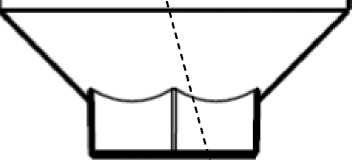

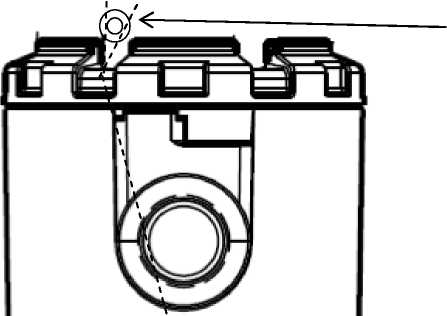

Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
Место пломбировки
1
------J.
Рисунок 2 - Общий вид схемы пломбировки
Метрологические характеристики датчиков температуры Rosemount 644 приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от 0 до +50 |
Тип НСХ ЧЭ ТСП |
Pt100 (а=0,00385 °С-1) |
Пределы допускаемого отклонения сопротивления ТСП от ИСХ функции КВД (в температурном эквиваленте), ДТСП, °С |
±0,100 |
Пределы допускаемой основной абсолютной погрешности аналого-цифрового преобразования (АЦП) ИП, ДАЦП, °С |
±0,150 |
Наименование характеристики |
Значение |
Пределы допускаемой основной абсолютной погрешности цифро-аналогового преобразования (ЦАП) ИП, ДЦАП, °С |
±0,015 |
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды цифрового сигнала1), °С/1 °С |
±0,003 |
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды ЦАП2), °С/1 °С |
±0,0005 |
Примечания:
, . , ГДАЦГГ 4-ДТСП1
Д /{Л АЦП ■+ ДЦАПр 4-Д.ТС1Г
где: ДТСП - предел допускаемого отклонения сопротивления ТСП от ИСХ функции КВД (в температурном эквиваленте), °С; ДАЦП - предел допускаемой основной абсолютной погрешности АЦП ИП, °С; ДЦАП - предел допускаемой основной абсолютной погрешности ЦАП ИП, °С.
|
Основные технические характеристики датчиков температуры Rosemount 644 приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
от 12,0 до 24,0 |
Габаритные размеры соединительной головки датчиков (длина х ширина х высота), мм |
104x78x100 |
Длина монтажной части датчиков, мм: - зав. №№ 02570974/03417259, 02570342/03416935, 02570343/03416936, 02570344/03416937, 02570345/03416938, 02570346/ 03416939, 02570347/03416940 |
115 |
- зав. №№ 02570348/03416941, 02570349/03416942 |
150 |
- зав. №№ 02570350/03416943 |
185 |
Диаметр монтажной части датчиков, мм |
6 |
Масса, кг, не более |
4 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 |
- относительная влажность окружающего воздуха, %, не более |
95 |
Средний срок службы, лет, не менее |
10 |
