Назначение средства измерений:
Газоанализаторы серии NGA-2000 (модели MLT, CLD, WCLD, FID, HFID, TFID) (далее -газоанализаторы) предназначены для непрерывного определения содержания газов в промышленных выбросах, отработавших газах автомобильных двигателей, для определения примесей в чистых газах.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Внешний вид.
Газоанализаторы
Рисунок № 6
Внешний вид.
Газоанализаторы
Рисунок № 7
Внешний вид.
Газоанализаторы
Рисунок № 8
Внешний вид.
Газоанализаторы
Рисунок № 9
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации "Газоанализаторы серии NGA-2000 (модели MLT, CLD, WCLD, FID, HFID, TFID)".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам серии NGA-2000 (модели MLT, CLD, WCLD, FID, HFID, TFID)
-
1. ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие
технические условия".
-
2. ГОСТ 8.578-08 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
-
3. Техническая документация фирмы-изготовителя "Emerson Process Management GmbH & Co. OHG", Германия.
Поверка
Поверкаосуществляется по документу МП 44585-10 "Инструкция. Газоанализаторы серии NGA-2000 (модели MLT, CLD, WCLD, FID, HFID, TFID). Методика поверки", утвержденному ФГУП "ВНИИМС" 25 октября 2010 г.
Средства поверки:
-
- ГСО состава газовых смесей по ТУ 6-16-2956-01;
-
- установка динамическую "Микрогаз-Ф" с источниками микропотоков;
-
- газоаналитический комплекс МОГАИ-6;
-
- генератор газовых смесей ГГС-03-03;
-
- генератор влажного газа "Родник-2м".
Изготовитель
Фирма "Emerson Process Management GmbH & Co. OHG”, Германия
Адрес: Industriestrasse 1, D-63594 Hasselroth, Germany
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Измерение содержания газов осуществляется с помощью следующих детекторов: пламенно-ионизационного (модель FID), термо пламенно-ионизационного (модель TFID) и пламенно-ионизационного с подогревом (модель HFID) для углеводородных газов; хемилюминесцентного (модель CLD) и с влажным хемилюминесцентным детектированием (модель WCLD) для окислов азота. Модель MLT комплектуется недисперсионным фотометрическим детектором NDIR/VIS/UV для неорганических и органических газов и паров; парамагнитным РО2 и электрохимическим ЕО2 детекторами для кислорода, а также детектором по теплопроводности ТС для водорода. Обогреваемые модели TFID и HFID позволяют исключить конденсацию измеряемого газа, с этой же целью в модели WCLD предусмотрена подача пробы через нагреваемую печь.
Газоанализатор может содержать до пяти измерительных каналов.
Так, модификация MLT1 может содержать от 1 до 4 каналов NDIR, 1 канал UV (VIS) и до 2-х каналов РО2 (ТС). Модификация MLT2 от 1 до 4 каналов NDIR, от 1 до 3 каналов UV(VIS) в различных комбинациях и до 3 каналов РО2 (ТС, ЕО2). Модификация MLT3 включает от 1 до 2 каналов NDIR (UV, VIS) в различных комбинациях и до 2 каналов РО2 (ТС), MLT4 - до 4 каналов NDIR, до 2 каналов UV(VIS) и до 2 каналов РО2 (ТС).
На лицевой панели анализатора расположена клавиатура для управления работой прибора и дисплей, на который могут быть выведена необходимая информация о состоянии прибора, в том числе значения градуировочных коэффициентов. В процессе измерений на экране высвечиваются: дата, диапазон измерений, текущее значение концентрации анализируемого газа.
Конструкция анализатора и программный продукт обеспечивают:
- автоматическую градуировку, последовательный интерфейс передачи данных (RS232C или RS485) возможность подключения к информационной сети, программирование режимов работы с помощью интерфейса оператора.
Предусмотрен вывод информации в аналоговой форме (2-8 выходов 0-20, 4-20 мА; 0-10,210 В).
На основе центрального электронного блока и специального программного обеспечения формируются системы, включающие указанные выше детекторные модули, что обеспечивает многокомпонентный анализ.
Г азоанализаторы модификации MLT2 выпускаются во взрывозащищенном исполнении с маркировкой взрывозвщиты 1Expxia[ia]IICT4X и 2ExpzIICT4X

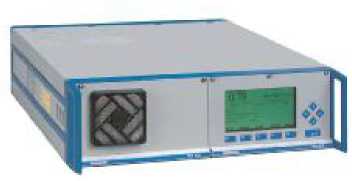

Модель MLT2
Модель WCLD

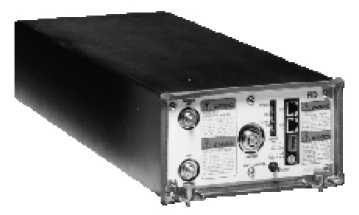

Модель CLD
Модель MLT1
k—
10.
Л |
! 5 №ft СН4 |
Модель FID

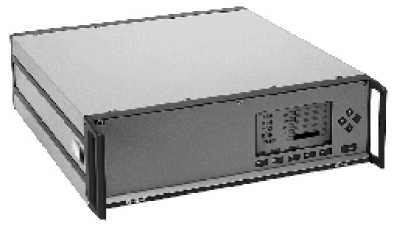

Модели MLT3, MLT4

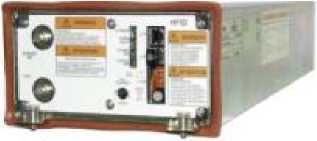

Модель HFID
Модель TFID

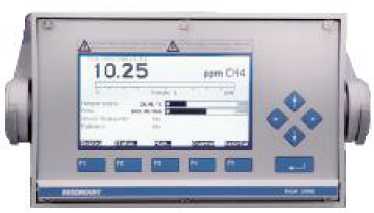

Рис. 1. Фотографии внешнего вида газоанализаторов серии NGA-2000.
Идентификационные данные программного обеспечения газоанализаторы серии NGA-2000 (модели MLT, CLD, WCLD, FID, HFID, TFID) приведены в таблицах 1, 2.
Таблица 1
Идентификационные данные (признаки) |
Значение | ||
модель MLT |
модель TFID |
модель CLD | |
Идентификационное наименование ПО |
mlt 5.s2 |
mlt 1.s2 |
CLD_MOD.S2 |
Номер версии (идентификационный номер ПО) |
Не ниже 3.9.4 |
Не ниже 3.7.3 |
Не ниже 3.9.4.1 |
Цифровой идентификатор |
Нет контрольной |
Нет контрольной |
Нет контрольной |
ПО |
суммы |
суммы |
суммы |
Другие идентификационные данные (если есть) |
— |
— |
— |
Таблица 2
Идентификационные данные (признаки) |
Значение | ||
модель WCLD |
модель FID |
модель HFID | |
Идентификационное наименование ПО |
WNX_MOD.S2 |
FID_MOD.S2 |
HFD_MOD.S2 |
Номер версии (идентификационный номер ПО) |
Не ниже 3.9.4 |
Не ниже 3.9.4 |
Не ниже 3.9.4 |
Цифровой идентификатор ПО |
Нет контрольной суммы |
Нет контрольной суммы |
Нет контрольной суммы |
Другие идентификационные данные (если есть) |
— |
— |
— |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Лист № 3
Всего листов 7
Газоанализатор серии NGA-2000 - 1 шт.
Эксплуатационная документация - 1 комп. Методика поверки - 1 экз.
Диапазон измерений и пределы допускаемых значений основной приведенной погрешности газоанализаторы серии NGA-2000 (модели MLT, CLD, WCLD, FID, HFID, TFID) приведены в таблицах 1 - 4.
Таблица 1
Наименование характеристики |
MLT | ||||||
Анализируемый компонент |
СО |
СО2 |
W2 |
С 2 Н5ОН |
СН3ОН |
S02 | |
Диапазон измерений (минимальный/ максимальный), об. доля |
(0-50) млн-1/ (0-100)% |
(0-100) млн-1/ (0-100)% |
(0-250) млн-1/ (0-100)% |
(0-50) млн-1/ (0-1) % |
(0-0,1)% |
(0-0,1)% |
(0-50) млн-1/ (0-50)% |
Пределы допускаемых значений основной приведенной погрешности, % |
± 5 |
± 8 |
± 8 |
± 8 |
± 20 |
± 20 |
± 8 |
Таблица 2
Наименование характеристики |
MLT | ||||||
Анализируемый компонент |
N2O |
NH3 |
СН4 |
С4Н10 |
C6H14 | ||
Диапазон измерений (минимальный/ максимальный), об. доля |
(0-100) млн-1/ (0-100)% |
(0-200) млн-1/ (0-300) млн-1 |
(0-5) %/ (0-100)% |
(0-300) млн-1/ (0-5000) млн-1 |
(0-1) %/ (0-100)% |
(0-2)% |
(0-300) млн-1/ (0-9000) млн-1 |
Пределы допускаемых значений основной приведенной погрешности, % |
± 9 |
± 8 |
± 6 |
± 7 |
± 2 |
± 4 |
± 10 |
Таблица 3
Наименование характеристики |
MLT | |||||||
Анализируемый компонент |
C7H8 |
C3H6 |
C2H4 |
SF6 |
HCN |
С12 |
Н<) |
H2 |
Диапазон измерений (минимальный/ максимальный), об. доля |
(0-500) млн-1 |
(0-15)% |
(0-3)% |
(0-400) млн-1/ (0-2)% |
(0-15) млн-1 |
(0-0,1) %/ (0-10)% |
(0-0,1) %/ (0-10)% |
(0-100)% |
Пределы допускаемых значений основной приведенной погрешности, % |
± 20 |
± 8 |
± 8 |
± 10 |
± 15 |
± 10 |
± 5 |
± 5 |
Таблица 4
Наименование характеристики |
M |
LT |
CLD, WCLD |
FID, HFID |
TFID | ||
Анализируемый компонент |
O2 |
O2 |
NO |
СН4 |
СН4 |
С3Н8 |
С4Н10 |
Диапазон измерений (минимальный/ максимальный), об. доля |
(0-2) %/ (0-100)% |
(0-5) %/ (0-25)% |
(0-500) млн-1/ (0-10000) млн-1 |
(0-500) млн-1/ (0-5)% |
(0-30) млн-1/ (0-2)% |
(0-30) млн-1/ (0-1) % |
(0-30) млн-1/ (0-1) % |
Пределы допускаемых значений основной приведенной погрешности, % |
± 5 |
± 5 |
± 8 |
± 10 |
± 5 |
± 8 |
± 10 |
Дополнительная абсолютная погрешность, обусловленная изменением:
- температуры окружающей среды /10° С :
модель MLT (детекторы NDIR/VIS/UV), модель MLT (детекторы PO2, EO2, ТС)
модели CLD, WCLD, FID, HFID, TFID
- атмосферного давления/ГПа:
модель MLT (детекторы NDIR/VIS/UV), модель MLT (детекторы PO2, EO2, ТС)
модели CLD, WCLD, FID, HFID, TFID
- скорости газового потока модель MLT (детекторы NDIR/VIS/UV), модель MLT (детекторы PO2,
EO2, ТС)
Максимальное изменение показаний за неделю:
модель MLT (детекторы NDIR/VIS/UV) модели MLT (детекторы PO2, EO2, ТС), CLD, WCLD, FID, HFID, TFID
Сходимость показаний (СКО результатов последовательных измерений), % шкалы
модель MLT (детекторы NDIR/VIS/UV), модель MLT (детекторы PO2,
EO2, ТС)
модели CLD, WCLD
модели FID, HFID, TFID
Предел детектирования, % шкалы:
модель MLT (детекторы NDIR/VIS/UV), модель MLT (детекторы PO2,
EO2, ТС), модели CLD, WCLD, FID, HFID
модель TFID
Масса, кг, не более:
модель MLT (модификации MLT1, MLT2)
модель MLT (модификации MLT3, MLT4)
модель CLD
модель WCLD
модель FID
модель HFID
модель TFID
Габаритные размеры, мм, не более модель MLT (модификации MLT1) модель MLT (модификации MLT2) модель MLT (модификации MLT3, MLT4) модель CLD модель WCLD модель FID модель HFID
модель TFID
Примечание:
D - верхнее значение диапазона измерения.
X - измеренное значение концентрации.
0,01D+0,01X
0,02D
0,001D
0,001X
0,02D
0,02D-0,005X
0,02D +0,01X
1
0,5
1
1
2
13 18 8,2 10,6 20,5
16
15
133x213x591
656x550x356
133x483x537
109x213x44
109x213x57
110x209x46
110x209x573
140x448x537
Условия эксплуатации:
- напряжение питания, В:
модели MLT (модификации MLT1, MLT2), MLT (модификации MLT3, MLT4)
24 или 220+22
модели CLD, WCLD, FID, HFID
модель TFID 220'
-
- диапазон температуры окружающей среды, °С:
модели MLT (модификации MLT1, MLT2), MLT (модифи- от 5 до 40
кации MLT3, MLT4), HFID, TFID
модели CLD, WCLD, FID от 0 до 45
-
- относительная влажность, %, не более 90 (при температуре 20°С)
70 (при температуре 40°С)
