№607 от 28.04.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 239792
ПРИКАЗ о внесении изменений в утвержденный тип средства измерений СИКН 124
Приказы по основной деятельности по агентству Вн. Приказ № 607 от 28.04.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
28 апреля 2021 г.
№ 607
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
-
4. Контроль за испопнением настоящего прикячя ВОЗЛОЖИТЬ на заместителя Руковод!
теляподФ^цераД)ЬИ10Еаумеаге'Н®ешао это 1 гхническому „ /хранится в системе электронного документооборота регулированию и метролог] [И ПО техническому регулированию и
метрологии
Заместитель Руководителя
Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021
А.В.Кулешов
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «28» апреля 2021 г. № 607
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
причина внесения изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер1 |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки2 |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Система измерений количества и показателей качества нефти № 124 |
124 |
67346-17 |
Великолукский завод «Транснефтема ш» - филиал АО «Транснефть -Верхняя Волга», г. Великие Луки |
МП 0508-142016 |
МП 1215-14 2020 |
АО "Транснефть -Метрология", г. Москва |
ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань |
Указывается только для средств измерений единичного производства
Указывается только в случае отмены методик поверки
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» апреля 2021 г. № 607
Лист № 1
Всего листов 9
Регистрационный № 67346-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества нефти № 124
Назначение средства измеренийСистема измерений количества и показателей качества нефти № 124 (далее - СИКН) предназначена для измерений массы и показателей качества нефти.
Описание средства измеренийПринцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти с помощью счетчиков нефти турбинных, преобразователей плотности, температуры и давления, выходные электрические сигналы которых поступают на соответствующие входы контроллера измерительно-вычислительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.
СИКН состоит из:
-
- блока фильтров;
-
- блока измерительных линий;
-
- блока измерений показателей качества нефти;
-
- системы сбора и обработки информации;
-
- установки поверочной трубопоршневой;
-
- узла подключения передвижной поверочной установки;
-
- системы дренажа и канализации.
Общий вид СИКН представлен на рисунке 1.

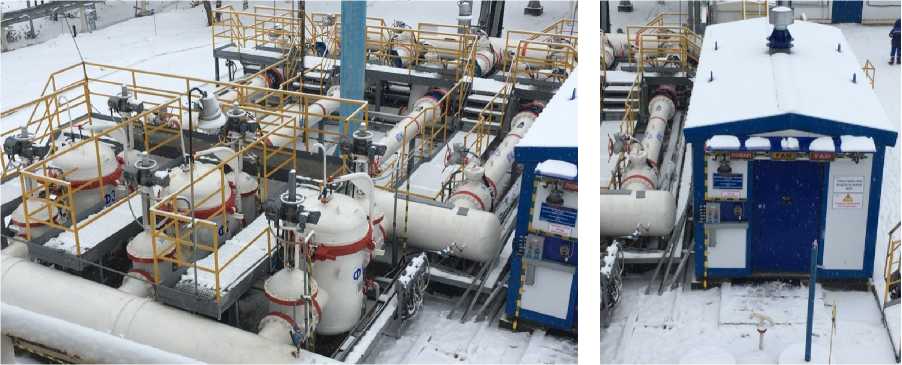

Рисунок 1 - Общий вид СИКН
СИКН обеспечивает выполнение следующих основных функций:
- автоматизированное измерение объемного расхода (объема) и массы брутто нефти в рабочих условиях;
- автоматизированное измерение температуры, давления, плотности, кинематической вязкости, объемной доли воды в нефти;
- измерение давления и температуры нефти с помощью показывающих средств измерений давления и температуры нефти соответственно;
- автоматическое вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовой доли воды, массовой доли механических примесей и массовой концентрации хлористых солей в испытательной лаборатории;
- определение метрологических характеристик измерительных каналов (ИК) с применением установки трубопоршневой в автоматизированном режиме;
- защита алгоритма и программы СИКН от несанкционированного вмешательства установкой паролей разного уровня;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
- автоматический и ручной отбор проб нефти;
- регистрация и хранение результатов измерений, формирование отчетов.
Измерительные компоненты СИКН, участвующие в измерениях массы нефти, контроле и измерениях параметров качества нефти, приведены в таблице 1. Часть измерительных компонентов СИКН формируют вспомогательные ИК, метрологические характеристики которых определяются комплектным методом.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики нефти турбинные МИГ-400 |
9809-84 |
|
Датчики температуры 644 |
39539-08 |
|
Термопреобразователи сопротивления платиновые 65 |
22257-01, 22257-05 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Преобразователи измерительные 3144Р |
14683-04 |
|
Преобразователи измерительные Rosemount 644 |
56381-14 |
|
Преобразователи давления измерительные 3051 |
14061-99, 14061-04, 14061-10, 14061-15 |
|
Преобразователи плотности жидкости измерительные модели 7835 |
52638-13 |
|
Преобразователь плотности и вязкости жидкости измерительный модели 7829 |
15642-06 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-10 |
|
Манометры показывающие МП 160 |
47452-11 |
|
Манометры для точных измерений типа МТИ |
1844-63 |
|
Термометры ртутные стеклянные лабораторные ТЛ-4 |
303-91 |
|
Контроллер измерительно-вычислительный СОИ СИКН № 124 |
78509-20 |
Продолжение таблицы 1
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Расходомеры-счетчики ультразвуковые OPTISONIC 3400 |
57762-14 |
|
Анализатор серы общей рентгеноабсорбционный в потоке нефти/нефтепродуктов при высоком давлении NEX XT |
47395-11 |
Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах преобразователей расхода (см. рисунок 2), устанавливают пломбы, несущие на себе знак поверки (оттиск клейма поверителя). Места установки пломб указаны на рисунке 2.

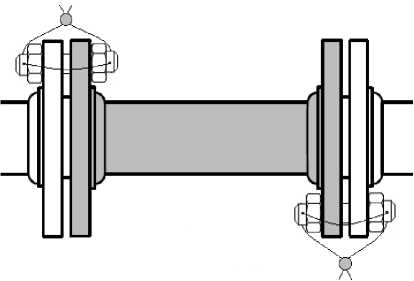

Рисунок 2 - Места установки пломб
Программное обеспечениеПрограммное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в контроллере измерительно-вычислительном СОИ СИКН № 124 (далее - ИВК). Наименования ПО и идентификационные данные указаны в таблице 2.
Уровень защиты ПО высокий в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter.app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО |
fbffd035 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО |
3f86aba6 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.18 |
|
Цифровой идентификатор ПО |
ed6d0ada |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.20 |
|
Цифровой идентификатор ПО |
477c2882 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.11 |
|
Цифровой идентификатор ПО |
aa50b326 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.28 |
|
Цифровой идентификатор ПО |
be8bf0d7 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.3 |
|
Цифровой идентификатор ПО |
93fddc67 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.6 |
|
Цифровой идентификатор ПО |
9e97b2da |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.5 |
|
Цифровой идентификатор ПО |
939be7cb |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.4 |
|
Цифровой идентификатор ПО |
2e0fa634 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
6dc135e3 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.12 |
|
Цифровой идентификатор ПО |
3c7abe77 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.17 |
|
Цифровой идентификатор ПО |
b6058e83 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Лист № 5
Всего листов 9
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.3.1 |
|
Цифровой идентификатор ПО |
37c1a5f9 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.5 |
|
Цифровой идентификатор ПО |
1d4e6b24 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
c9f1993e |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.50 |
|
Цифровой идентификатор ПО |
f4c9ce1b |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.4 |
|
Цифровой идентификатор ПО |
c35d52f1 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.14 |
|
Цифровой идентификатор ПО |
795181d0 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
5e3d0bab |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
b95b249e |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.2.1 |
|
Цифровой идентификатор ПО |
74e1a54a |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.2 |
|
Цифровой идентификатор ПО |
8ea205a1 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
af0f418e |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.34 |
|
Цифровой идентификатор ПО |
b1386843 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.33 |
|
Цифровой идентификатор ПО |
34cd4c36 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Примечания
| |
Состав и основные метрологические характеристики ИК с комплектным способом поверки, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.
Таблица 3 - Состав и основные метрологические характеристики ИК
|
Номер ИК |
Наименование ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений |
Пределы допускаемой погрешности ИК | |
|
Первичный измерительный преобразователь |
Вторичная часть | |||||
|
1-4 |
Объемного расхода нефти |
4 (измерительные линии №№ 1-4 блока измерительных линий) |
Счетчики нефти турбинные МИГ-400 |
Контроллер измерительновычислительный СОИ СИКН № 124 |
от 830 до 3200* м3/ч |
±0,15 % (относит ельная) |
*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода нефти*, м3/ч |
от 830 до 7300 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений. | |
Таблица 5 - Основные технические характеристики СИКН и физико-химические показатели измеряемой среды
|
Наименование характеристики |
Значение характеристики |
|
Количество измерительных линий, шт. |
4 (три рабочих, одна резервная) |
|
Избыточное давление (максимально допустимое), МПа, не более |
2,5 |
|
Режим работы СИКН |
непрерывный, автоматизированный |
|
Параметры измеряемой среды: - измеряемая среда
|
нефть по ГОСТ Р 51858-2002 Нефть. Общие технические условия от +5 до +30 от 0,3 до 1,6 от 860 до 890 от 12 до 40 1,0 0,05 900 от 1,1 до 2,5 6,0 100 100 66,7 (500) не допускается |
|
Параметры электрического питания:
|
380/220±22 50 |
|
Условия эксплуатации:
|
от -40 до +40 У1 |
наносится справа в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.
Комплектность средства измеренийКомплектность СИКН приведена в таблице 6.
Таблица 6 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти № 124, заводской № 124 |
- |
1 шт. |
|
Инструкция по эксплуатации СИКН |
- |
1 экз. |
|
Методика поверки |
МП 1215-14-2020 |
1 экз. |
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 124» (с изменением № 1), регистрационный номер в федеральном информационном фонде по обеспечению единства измерений № ФР.1.29.2017.26385.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 124Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
