ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «8» августа 2022 г. № 1957

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «8» августа 2022 г. № 1957

Лист № 1 Регистрационный № 55217-13 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы жидкостные «Стайер М»

Хроматографы жидкостные «Стайер М» (далее - хроматографы) предназначены для идентификации и измерения содержания широкого спектра неорганических и органических веществ в различных объектах методом высокоэффективной жидкостной хроматографии (ВЭЖХ), в том числе для определения микроколичеств веществ.

Принцип действия хроматографов основан на разделении анализируемой пробы на хроматографической колонке в изократическом или градиентном режимах элюирования и последующем измерении содержания компонентов пробы одним из следующих детекторов:

- спектрофотометрическим UVV-105;

- флуориметрическим DFL-203;

- рефрактометрическим REF-105;

- кондуктометрическим CDD-520;

- амперометрическим (электрохимическим) AD-410;

• - низкотемпературным испарительным детектором светорассеяния SEDEX-LC;

• - диодно-матричным DAD-101.

В зависимости от аналитической задачи спектрофотометрический детектор UVV-105 может комплектоваться:

• - одной лампой (дейтериевой) или двумя лампами (дейтериевой и вольфрамовой (или галогеновой)), что обеспечивает диапазон длин волн от 190 до 600 нм (для одной лампы) и от 190 до 800 нм (для двух ламп) и полуширину спектральной линии 6 нм;

• - измерительными кюветами с отношением вместимость кюветы (мкл)/ оптический путь (мм): 16/10 (тип 1); 8/5 (тип 2),1/2мм (тип 3).

В состав флуориметрического детектора DFL-203 могут входить:

• - два монохроматических светодиода (с длиной волны 280 и 365 нм в базовой комплектации) или опционально другая пара монохроматических светодиодов из ряда: 254, 265, 275, 280, 310, 325, 340, 355, 365, 370, 375, 385, 395, 400, 405, 410 нм;

• - измерительная кювета со следующими характеристиками: вместимостью кюветы 10 мкл, максимальной скоростью потока через кювету 9,99 мл/мин; максимальным давлением в кювете 30 бар (29,607 атм).

В состав рефрактометрическго детектора REF-105 входит:

• - монохроматический светодиод с длиной волны 650 нм;

• - измерительная трёхходовая кювета с двойным преломлением луча вместимостью 2 мкл, максимальным давлением в кювете - 30 атм. Максимальная скорость потока через кювету 10 мл/мин.

Кондуктометрический детектор CDD-520 комплектуется:

- проточным кондуктометрическим датчиком с металлическими электродами, совмещенным с измерительной ячейкой, вместимостью 20 мкл и динамическим диапазоном измерений -10⁶;

- активным термостатом ячейки, с диапазоном температур термостатирования от плюс 30 до плюс 60 °С при температуре окружающей среды не выше плюс 25 °С и погрешностью поддержания температуры 0,1 °С.

В состав амперометрического детектора AD-410 входит:

- измерительная ячейка, вместимостью 1 мкл;

- стеклоуглеродный чувствительный элемент;

- активный термостат измерительной ячейки, с диапазоном температуры термостатирова-ния от плюс 25 до плюс 50 °С (при температуре окружающей среды не менее чем на 2 °С ниже температуры термостатирования), с дискретностью установки температуры 1 °С.

В состав низкотемпературного испарительного детектора светорассеяния SEDEX-LC входит монохроматический лазер мощностью 10 мВт и длиной волны 405 нм.

Диодно-матричный детектор DAD-101 может комплектоваться:

• - двумя лампами (дейтериевой и вольфрамовой (или галогеновой)) с рабочим диапазоном длин волн от 200 до 800 нм и полушириной спектральной линии 10 нм;

• - измерительными кюветами с отношением вместимость кюветы (мкл)/ оптический путь (мм): 16/10 (тип 1); 8/5 (тип 2); 1/2(тип 3);

• - чувствительным элементом детектора - диодной линейкой на 512 диодных элементов с возможностью увеличения точек сканирования до 4 096 с помощью математического алгоритма и скорости выборки до 100 Гц.

Хроматографы могут комплектоваться насосами высокого давления или системой создания градиента по низкому давлению.

Насосы высокого давления (мало пульсационные двухплунжерные и одноплунжерные) различаются:

• - материалом жидкостного тракта в зависимости от материала головки насоса (полиэфир-эфиркетон (PEEK)) / нержавеющая сталь (SS-316));

• - диапазонами устанавливаемых расходов;

• - наличием дополнительного оборудования.

Все насосы могут оснащаться встроенным:

• - модулем давления;

• - демпфером пульсаций;

• - краном промывки линий;

• - дегазатором элюента диффузионного типа, содержащим 2 или 4 дегазационные камеры;

• - статическим или динамическим миксером типа MD (смесителем потоков) для реализации двух или четырех компонентного градиентного режима элюирования по высокому давлению.

Система создания градиента по низкому давлению может быть рассчитана на 2 или 4 растворителя и комплектуется встроенным дегазатором элюента. Профиль создаваемого градиента может быть линейным, ступенчатым или экспоненциальным.

Для ввода проб в хроматограф «Стайер М» применяют инжектор (ручной или автоматический), модуль ввода (SIS), автосамплер или автоблок.

В состав модуля ввода SIS могут входить моторизованные 6-ти и 10-ти портовые инжекторы, моторизованные 6-ти и 10-ти портовые краны, клапаны, перистальтические насосы, автоматические переключатели потоков.

Модель и комплектация автосамплера и автоблока подбирается в зависимости от аналитических задач.

При необходимости, в соответствии с требованиями методик измерений, хроматографы могут комплектоваться различными вспомогательными устройствами, в частности термостатом колонок, блоками подавления фоновой электропроводности элюента, генератором элюента, перистальтическими насосами, устройством для твердофазной экстракции, испарительным концентратором и другим оборудованием.

Термостат колонок TSC изготавливается в двух исполнениях: без охлаждения и с охлаждением. Конструкция термостата - моноблочная; алгоритм поддержания температуры - ПИД-регулятор. В исполнении с охлаждением используется выносной охладитель (чиллер), реализующий, в комплекте с циркуляционным насосом, охлаждение рабочего тела термостата жидкостью. Предусмотрен контроль состояния крышки термостата, встроенная программа автоматического безопасного отключения, принудительное охлаждение тела термостата (колоночного отсека), принудительное охлаждение корпуса термостата за счёт продувки воздуха во внутренние ёмкости корпуса и крышки термостата, контроль наличия комплекта держателей колонок и предколонок.

Блоки подготовки элюента (тип BPE), состоящие из химической или электрохимической системы подавления фоновой электропроводности элюента и/или генератора щелочного (кислотного) элюента могут входить в состав хроматографов, предназначенных для анионного или катионного анализа.

Генераторы элюента предназначены для создания линейного и ступенчатого градиента концентрации элюента.

Перистальтические насосы, устанавливаются на передней панели блока BPE. В зависимости от решаемых задач хроматографы могут комплектоваться одним (для катионного анализа) или двумя насосами (для анионного анализа).

Для очистки от балластных веществ или концентрирования целевого компонента под вакуумом с использованием патронов/картриджей для ТФЭ, заполненных специфичными сорбентами, предназначено устройство для твердофазной экстракции (ТФЭ). Вакуумная емкость и крышка с вакуумметром, адаптеры для установки шприца предназначены для работы с картриджами ТФЭ на 1 мл/ 3 мл/ 6 мл. Количество одновременно обрабатываемых образцов - 6.

Испарительный концентратор предназначен для концентрирования образца путем испарения из него растворителя, которое осуществляется посредством обдува поверхности жидкого образца потоком воздуха, подаваемого компрессором, при одновременном термостатировании образца.

В комплект устройства входит:

• - газораспределительная крышка с встроенным микрорегулятором давления;

• - сменные капилляры газораспределительной крышки;

• - модули для установки пробирок плоскодонных диаметром 11мм;

• - модули для установки пробирок Эппендорф;

• - встроенный нагревательный элемент с контроллером температуры;

• - ручной микрорегулятор давления без сброса.

Хроматографы «Стайер М» могут также комплектоваться системой экономии растворителя, системой постколоночной дериватизации, коллектором фракций.

Для получения особо чистой деионизированной воды в составе хроматографов «Стайер М» могут применяться деионизаторы Д-301, Д-302 и Д-305.

Хроматографы «Стайер М» выпускаются в лабораторном, промышленном и моноблочном (портативном) исполнении и могут работать в автоматическом и полуавтоматическом режиме анализа.

Общий вид хроматографа в лабораторном, промышленном и портативном исполнениях представлен на рисунках 1 - 3 соответственно.

Пломбирование хроматографов жидкостных «Стайер М» не предусмотрено.

Знак поверки наносится на свидетельство о поверке.

Заводские номера наносятся на специализированную металлизированную наклейку, которая крепится к задней или боковой панели хроматографа и детекторов.

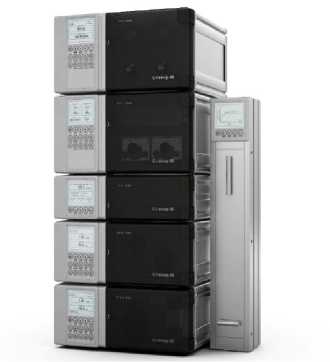

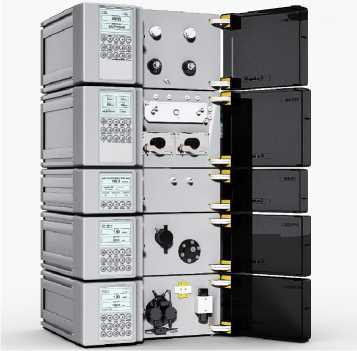

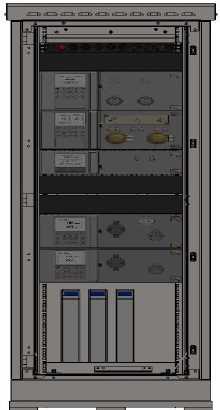

Рисунок 1 - Общий вид хроматографа жидкостного «Стайер М» в лабораторном исполнении.

Рисунок 2 - Общий вид хроматографа жидкостного «Стайер М» в промышленном исполнении.

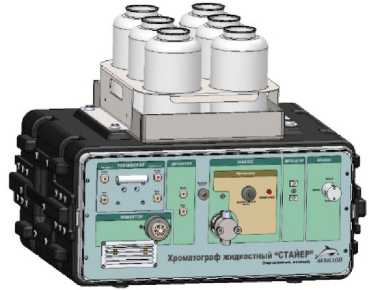

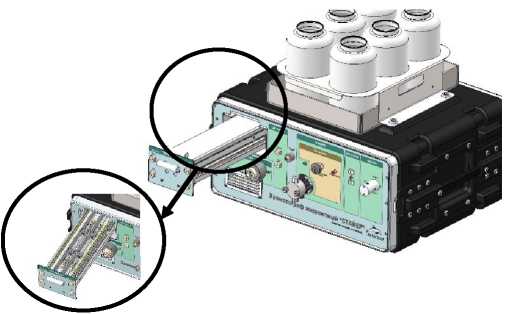

Рисунок 3 - Общий вид хроматографа жидкостного «Стайер М» в моноблочном (портативном) исполнении.

Межблочный обмен данными в хроматографе «Стайер М» организован по протоколу «AQUILON-BUS» на основе промышленного протокола CAN.

Хроматографы имеют выход на внешнюю IBM-совместимую ПЭВМ по интерфейсу RS232 (через COM-порт или USB-COM конвертор), подключаемому к любому из блоков хроматографа при помощи стандартного кабеля.

Управление каждым из блоков хроматографа может выполняться как с клавиатуры на передней панели блока, так и при помощи специализированного компьютерного программного обеспечения.

Управление режимами хроматографа и обработка данных осуществляется с персонального компьютера при помощи программного обеспечения «Аквилон-Стайер» на базе ПО «МультиХром».

В случае использования выносного АЦП, линейный динамический диапазон преобразования аналогового сигнала в цифровой - не менее 60000 (разрядность преобразования - не менее 16 бит).

Конструкция хроматографа обеспечивает ограничение доступа к программному обеспечению в целях предотвращения несанкционированной настройки и вмешательства.

Все полученные хроматограммы имеют штамп, на котором указано время их запуска и порядковый номер, эти сведения не могут быть изменены пользователем.

Уровень защиты программного обеспечения «высокий» в соответствии Р 50.2.077-2014.

Влияние программного обеспечения хроматографа жидкостного «Стайер М» учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 2.1 - Метрологические характеристики хроматографа жидкостного «Стайер М» со спектрофотометрическим детектором UVV-105

Таблица 2.2 - Метрологические характеристики хроматографа жидкостного «Стайер М» с флуориметрическим детектором DFL-203

Таблица 2.3 - Метрологические характеристики хроматографа жидкостного «Стайер М» с рефрактометрическим детектором REF-105

Таблица 2.4 - Метрологические характеристики хроматографа жидкостного «Стайер М» с кондуктометрическим детектором CDD-520

Таблица 2.5 - Метрологические характеристики хроматографа жидкостного «Стайер М» с амперометрическим (электрохимический) детектором AD-410

Таблица 2.6 - Метрологические характеристики хроматографа жидкостного «Стайер М» с детектором низкотемпературным испарительным по светорассеянию SEDEX-LC

Таблица 2.7 - Метрологические характеристики хроматографа жидкостного «Стайер М» с детектором на диодной матрице DAD-101

Таблица 2.8 Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа «Стайер М»

Таблица 2.9 - Пределы допускаемого относительного изменения площади пика за 8 часов непрерывной работы хроматографа «Стайер М»

3 Основные технические характеристики

Таблица 3.1 - Основные технические характеристики насосов высокого давления двухплунжер-

ных (мало пульсационных)

Таблица 3.2 - Основные технические характеристики насосов высокого давления одноплунжер-

ных

Таблица 3.3 - Основные технические характеристики миксера динамического (смеситель потоков) MD

Таблица 3.4 - Основные технические характеристики дегазатора (конструктивно совмещен с насосом)

Таблица 3.5 - Основные технические характеристики термостата TSC

Таблица 3.6 - Основные технические характеристики блока подготовки элюента для ионной хроматографии BPE

Таблица 3.7 - Основные технические характеристики деионизаторов Д-301, Д-302, Д-305*

Таблица 3.8 - Основные технические характеристики устройства для твердофазной экстракции (ТФЭ)

Таблица 3.9 - Основные технические характеристики испарительного концентратора

Таблица 3.10 - Условия эксплуатации хроматографа «Стайер М»

наносится на корпус хроматографов в виде наклейки и на титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

ГОСТ 25804.1-83 - ГОСТ 25804.8-83 Аппаратура, приборы, устройства и оборудование систем управления технологическими процессами атомных электростанций;

Технические условия «Хроматографы жидкостные «Стайер М» ТУ 4215-032-81696414-21.

Общество с ограниченной ответственностью «НПО Аквилон» (ООО «НПО Аквилон») ИНН 5036084980

Адрес: 142116, Россия, Московская обл., г. Подольск, Домодедовское ш., д. 1

Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66

E-mail: npo@akvilon.su

Web-сайт: www.akvilon.su

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «8» августа 2022 г. № 1957

Регистрационный № 55316-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз»

Система измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз» (далее - СИКН) предназначена для измерений массы нефти.

Система измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз», зав. №01, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

Принцип действия СИКН основан на использовании косвенного метода динамических измерений.

Выходные сигналы с преобразователей расхода жидкости турбинных, преобразователей давления измерительных, преобразователей измерительных (датчиков) температуры, преобразователей плотности, объемной доли воды в нефти поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

СИКН состоит из функционально объединенных блоков:

• 1) Блок измерительных линий (БИЛ), который состоит из пяти измерительных линий (ИЛ): три рабочие и две резервные.

• 2) Блок измерений показателей качества нефти (БИК).

• 3) Система сбора, обработки информации и управления (СОИ).

Состав СИКН представлен в таблице 1.

Таблица 1 - Состав СИКН

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

СИКН обеспечивают выполнение следующих основных функций:

- автоматизированные измерения массы брутто нефти косвенным методом динамических измерений;

- автоматизированные вычисления массы нетто нефти;

- автоматические измерения плотности и объемной доли воды в нефти;

- автоматические измерения объема, давления и температуры нефти;

- измерения давления и температуры нефти с помощью показывающих средств измерений давления и температуры нефти соответственно;

- поверка и контроль метрологических характеристик ТПР с применением поверочной установки;

- автоматический и ручной отбор проб нефти в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

- автоматический контроль технологических параметров нефти в СИКН, их индикацию и сигнализацию нарушений установленных границ;

- регистрацию и хранение результатов измерений, формирование отчетов;

- защиту информации от несанкционированного доступа программными средствами.

Конструкцией СИКН место нанесения заводского номера не предусмотрено. Идентификация СИКН возможна по заводскому номеру, указанному в эксплуатационной документации, обеспечивающей его сохранность в течение всего срока эксплуатации.

Нанесение знака поверки на СИКН не предусмотрено.

Пломбирование СИКН не предусмотрено.

Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН. ПО реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные метрологически значимой части ПО приведены в таблице 2 (в зависимости от состава применяемой СОИ).

Уровень защиты ПО СИКН - «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО

Метрологические и основные технические характеристики СИКН приведены в таблицах 3 и 4.

Таблица 3- Метрологические характеристики

Таблица 4-Основные технические характеристики

Знак утверждения типа наносится на титульный лист инструкции по эксплуатации типографским способом.

Комплектность средства измерений Комплектность СИКН приведена в таблице 5.

Таблица 5- Комплектность средства измерений

Приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз», регистрационный номер ФР.1.29.2022.43275.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти СИКН №512 на Ватинском ЦТП ОАО «Славнефть -Мегионнефтегаз»

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Публичное акционерное общество «Славнефть - Мегионнефтегаз»

(ПАО «СН - МНГ»)

ИНН 8605003932

Адрес: 628684, Ханты-Мансийский автономный округ-Югра, г. Мегион, ул. Кузьмина, д. 51

Тел.: (34643) 4-67-02 Факс: (34643) 4-64-34

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ») Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Тел. (3452) 20-62-95

Факс (3452) 28-00-84

Web-сайт: https://тцсм.рф

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495.

В части вносимых изменений

Общество с ограниченной ответственностью «Нефтегазметрология» (ООО «НГМ») Адрес: 308009, Россия, г. Белгород, ул. Волчанская д.167

Телефон: +7(4722) 402-111, факс: +7(4722) 402-112

Сайт: www.oilgm.ru;

Е-mail: info@oilgm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.312851.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «8» августа 2022 г. № 1957

Лист № 1 Регистрационный № 64181-16 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТВ

Трансформаторы тока ТВ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки (обмоткой трансформатора служит высоковольтный ввод выключателя силового трансформатора или линейный ввод, а также высоковольтный кабель или шина) трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Для получения различных коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений. Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации и различные значения номинального вторичного тока. Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.

Стороны трансформатора, соответствующие первичной цепи, обозначены Л1 и Л2 (либо только Л1 или Л2).

Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток, габаритными размерами, массой, наружной изоляцией, вариантами крепления. Структура обозначения трансформаторов приведена на рисунке 1.

Трансформаторы, выпускаемые в литом корпусе, который выполнен из изоляционного материала, имеют возможность пломбирования вторичных контактов.

Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт.

На трансформаторах размещена табличка технических данных. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку технических данных методом термотрансферной печати - для трансформаторов внутренней установки и методом рельефного изображения - для трансформаторов наружной установки.

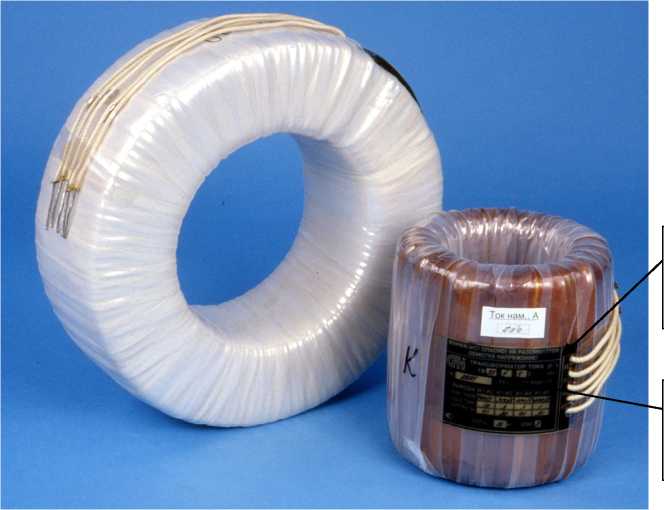

Общий вид трансформаторов, места пломбировки от несанкционированного доступа места нанесения знака утверждения типа и заводского номера представлены на рисунках 2 и 3.

Т В - Х - Х - Х - Х - Х - Х / Х Х Х

______Категория размещения по ГОСТ 15150-69_______________ ____________Климатическое исполнение по ГОСТ 15150-69___________

Номинальный вторичный ток (при наличии нескольких вторичных токов указывают все значения через тире или

____________________дробь), А______________________________________________ Номинальный первичный ток (при наличии у трансформатора нескольких первичных витков указывают __________________________все значения через тире или дробь), А____________________

Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывается класс _______________________________точности каждой через дробь)__________________________

Количество вторичных обмоток (только для ____________________________________трансформаторов с несколькими обмотками) шт._________

Вариант конструктивного исполнения (при его наличии обозначается арабскими или римскими цифрами)

Номер конструктивного исполнения

Номинальное напряжение ввода, кВ

Встроенный

_________________________________Трансформатор тока_____________

Рисунок 1 - Структура обозначения трансформаторов тока ТВ

Место нанесения знака утверждения типа

Место нанесения заводского номера

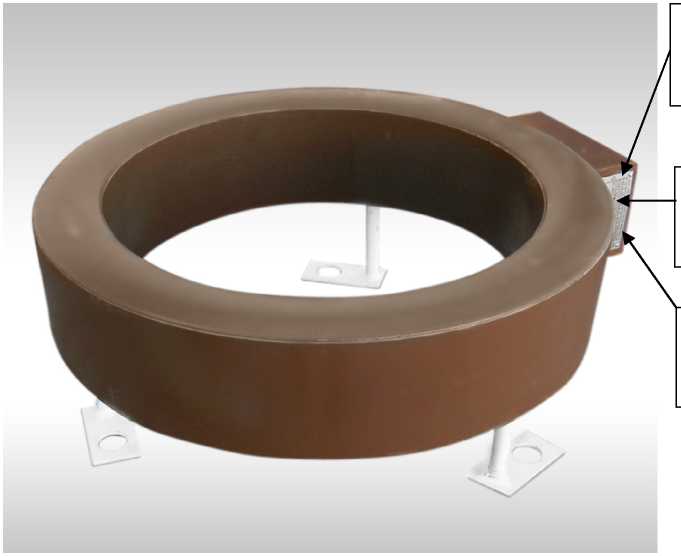

Рисунок 2 - Общий вид трансформаторов тока ТВ внутренней установки, таблички с

указанием места нанесения знака утверждения типа, заводского номера

Место нанесения

заводского номера

Место пломбировки

Место нанесения знака утверждения типа

Рисунок 3 - Общий вид трансформаторов тока ТВ наружной установки, таблички с указанием места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа, заводского номера

Пломбирование трансформаторов внутренней установки не предусмотрено, трансформаторов наружной установки предусмотрено.

Лист № 4 Всего листов 7 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносят на табличку технических данных методом термотрансферной печати - для трансформаторов внутренней установки, методом рельефного изображения - для трансформаторов наружной установки, на титульный лист паспорта типографским способом.

Лист № 5

Всего листов 7 Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

пункт 11 «Методика измерений» руководства по эксплуатации.

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ГОСТ 15150 - 69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;

ГОСТ 7746 - 2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р МЭК 61869 - 2 - 2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

ТУ16-2004 ОГГ.671 237.049 ТУ «Трансформаторы тока ТВ. Технические условия».

Лист № 6

Всего листов 7

Лист № 7 Всего листов 7 Изготовитель

Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)

Юридический адрес: 620043, Россия, г. Екатеринбург, Черкасская, 25 ИНН 6658017928

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, г. Екатеринбург, ул. Красноармейская, 2а Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № 30058-13.

В части вносимых изменений:

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, Свердловская область, г. Екатеринбург, ул. Красноармейская, 4 Уникальный номер записи об аккредитации в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «8» августа 2022 г. № 1957

Лист № 1 Регистрационный № 69941-17 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы фиксации нарушений ПДД «Призма-StoS»

Комплексы фиксации нарушений ПДД «Призма-StoS» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля безрадарным методом (по видеокадрам) и на контролируемом участке дороги в автоматическом режиме, а также для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC (SU), измерений текущих навигационных параметров и определения на их основе координат места расположения комплексов в плане.

Принцип действия комплексов основан на измерениях скорости движения ТС, путем измерений расстояния, пройденного ТС в зоне контроля за фиксированный интервал времени, либо путем измерений интервала времени, за который ТС проходит известное расстояние. Таким образом, скорость может измеряться как в зоне контроля, так и на контролируемом участке дороги.

Комплексы конструктивно состоят из управляющего контроллера, видеодатчика, ИК-прожектора.

В исполнении 1 управляющий контроллер выполнен в виде антивандального, влагозащищенного металлического шкафа, соединен с видеодатчиком и ИК-прожектором. В исполнении 2 управляющий контроллер совмещен с видеодатчиком в едином блоке - блоке фиксации и обработки данных, к которому подключается выносной ИК-прожектор.

Управляющий контроллер является основным элементом комплексов в исполнении 1, предназначен для обработки и обмена информацией и содержит в себе вычислительный блок, блок питания, преобразователь напряжения, коммутатор связи, блок навигации и определения времени, датчик вскрытия, розетку электропитания, средства терморегуляции, автоматы подключения электропитания, GPS/GSM/WiFi/LTE-антенны.

Блок навигации и определения времени осуществляет прием данных о точном времени и координатах и позволяет в автоматическом режиме синхронизировать внутреннюю шкалу времени комплекса со шкалой UTC (SU).

Видеодатчик состоит из IP-видеокамеры CR или CP, ИК-подсветки, влагозащищенного кожуха и предназначен для осуществления непрерывной фотосъемки дороги и фиксации государственных регистрационных знаков ТС.

Блок фиксации и обработки данных является основным элементом комплексов в исполнении 2, состоит из видео-модуля, включающего в себя видеокамеру, вычислительный модуль, управляющий контроллер обеспечения взаимодействия аппаратных компонентов, модуль ГЛОНАСС/GPS, 3G/LTE модем, размещенных в термокожухе.

Комплексы имеют только стационарный вариант размещения. Способы установки комплексов указаны в руководстве по эксплуатации.

Комплексы защищены от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления и запорными устройствами. На корпусе комплексов установлен шильд, содержащий наименование и заводской номер комплексов, децимальный номер технических условий, дату изготовления, наименование изготовителя и знак утверждения типа средства измерений. Заводской номер комплексов наносится на шильд, расположенный на корпусе комплексов, методом лазерного гравирования в цифровом формате. Нанесение знака поверки на корпус комплексов не предусмотрено.

Функционально комплексы могут применяться для фиксации нарушений скоростного режима, фиксации нарушения правил остановки (стоянки) ТС, прохождения ТС перекрестков, нерегулируемых пешеходных переходов, железнодорожных переездов; фиксации движения ТС в нарушение правил разметки и предписанных дорожных знаков (обочина, тротуары, выделенная полоса, пересечение сплошной линии разметки, поворот из второго ряда, стоп линия, разворот в неположенном месте) для приближающихся и удаляющихся ТС двигающихся в плотном потоке во всей зоне контроля.

Общий вид составных частей комплексов с указанием мест пломбирования и нанесения знака утверждения типа приведен на рисунках 1 и 2. Вид шильда приведен на рисунке 3.

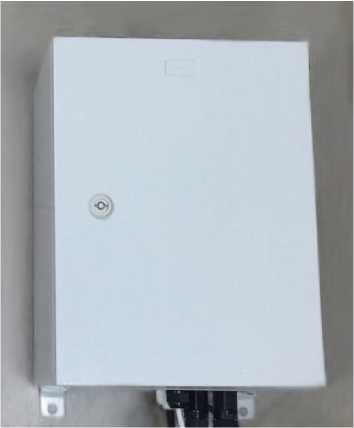

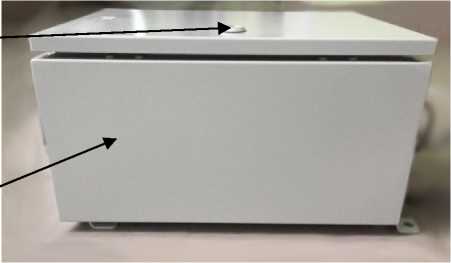

а) Общий вид управляющего контроллера (исполнение 1)

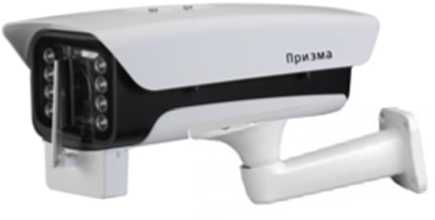

б) ИК-прожектор (исполнение 1, 2) в) Видеодатчик (исполнение 1) Блок фиксации и обработки данных (исполнение 2)

Место пломбирования комплекса

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид составных частей комплексов

Место пломбирования комплекса

а) Исполнение 1

Место нанесения знака утверждения типа

б) Исполнение 2

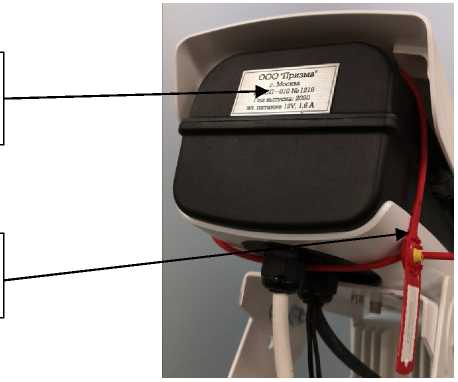

Рисунок 2 - Место пломбирования от несанкционированного доступа и место нанесения знака утверждения типа

а) Исполнение 1

Комплекс фиксации нарушений ПДД «Призма-StoS» за в. N2

• 26.51.66-001-12896119-2020ТУ Месяц, год выпуска



ООО «Призма» РФ, г. Москва

эл.питание DC 12 V

б) Исполнение 2

Рисунок 3 - Вид шильда

Программное обеспечение

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения (далее - ПО) «ПРИЗМА-StoS». Метрологически значимая часть ПО «module-m» обеспечивает определение координат места расположения комплексов, измерение значений текущего времени, привязку текущего времени фото- и видеокадрам и вычисление скорости движения ТС в зоне контроля и на контролируемом участке дороги.

Идентификационные данные (признаки) метрологически значимой части ПО комплексов приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Уровень защиты метрологически значимых модулей ПО «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

на корпус управляющего контроллера комплексов (исполнение 1) / блока фиксации и обработки данных (исполнение 2), а также типографским способом на титульные листы руководства по эксплуатации 26.51.66-001-12896119-2021РЭ и паспорта 26.51.66-001-12896119-2021ПС.

Таблица 4 - Комплектность средства измерений

приведены в пункте 1.1.3 документа 26.51.66-001-12896119-2021РЭ «Комплексы фиксации нарушений ПДД «Призма-StoS». Руководство по монтажу, настройке и техническому обслуживанию (Руководство по эксплуатации)».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

26.51.66-001-12896119-2020ТУ Комплексы фиксации нарушений ПДД «Призма-StoS». Технические условия.

Общество с ограниченной ответственностью «Призма» (ООО «Призма»)

ИНН 9715297941

Юридический адрес: 121059, г. Москва, Бережковская наб., д. 16, к. 2, каб. 508

Адрес места осуществления деятельности: 111033, г. Москва, ул. Золоторожский Вал, д. 32, стр. 11

Телефон/факс: (495) 134-22-21

E-mail: info@prizmastos.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон/факс: +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи об аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц № 30002-13.
