МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

1639

24 декабря 2015 г.

Москве

О внесении изменений в описание типа на систему автоматизированную коммерческого учета энергоресурсов ГУП «Мосгортранс» (АСКУЭПР ГУП «Мосгортранс»)

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «ЦентрЭнерго» от 6 ноября 2015 г. № 11/98.1 п р и к а з ы в а ю:

  • 1. Внести изменения в описание типа на систему автоматизированную коммерческого учета энергоресурсов ГУП «Мосгортранс» (АСКУЭПР ГУП «Мосгортранс»), зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61927-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Приказ Росстандарта №1639 от 24.12.2015, https://oei-analitika.ru

    Сертефжаг 2352EBED00020000E73T Владелец: Голубее Сергей Сергеевич Действителен: с 10.04.2015 ло 10.04.2016

    Голубев

Заместитель Руководителя

Федерального агентства

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» декабря 2015 г. № 1639

Изменения в описание типа на систему автоматизированную коммерческого учета энергоресурсов ГУП «Мосгортранс» (АСКУЭПР ГУП «Мосгортранс»)

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная коммерческого учета энергоресурсов ГУП «Мосгортранс» (АСКУЭПР ГУП «Мосгортранс»)

Назначение средства измерений

Система автоматизированная коммерческого учета энергоресурсов ГУП «Мосгортранс» (АСКУЭПР ГУП «Мосгорстранс»), заводской № 01 (далее-АСКУЭПР), предназначена для измерения активной и реактивной электроэнергии, мощности, потребленной за установленные интервалы времени на производственных объектах ГУП «Мосгорстранс» (коммерческий учет), сбора, хранения и обработки полученной информации в центре обработки данных (ЦОД), а также формирование отчетных документов и передачи полученной информации заинтересованным организациям.

Описание средства измерений

По составу комплекса технических средств АСКУЭПР представляет собой многофункциональную, трехуровневую систему с централизованным управлением и распределенной функцией измерения. В соответствии с ГОСТ Р 8.596-2002 определяется как ИС-2 (единичный экземпляр).

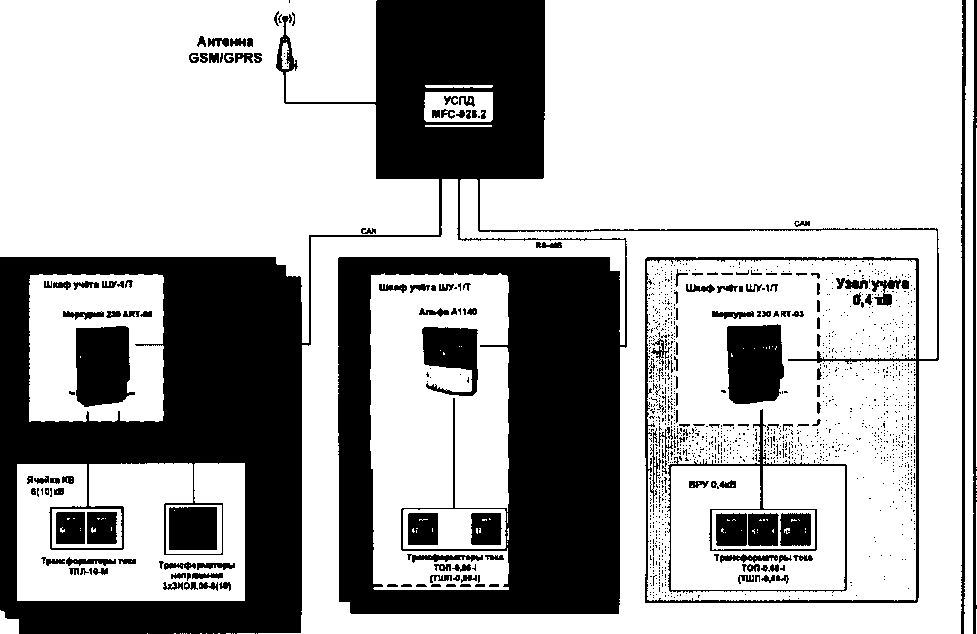

Первый уровень - информационно-измерительный комплекс (ИИК), состоит из измерительных трансформаторов тока1 и напряжения1, подключенных счётчику электрической энергии (274 ИИК).

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), состоит из устройства сбора и передачи данных (УСПД), которое реализует прием, обработку, хранение информации, полученной от счетчиков электрической энергии и осуществляет автоматическую передачу данных в ЦОД, а также реализует обратный канал связи ЦОД-УСПД-счетчик электрической энергии для выполнения опросов и синхронизации времени.

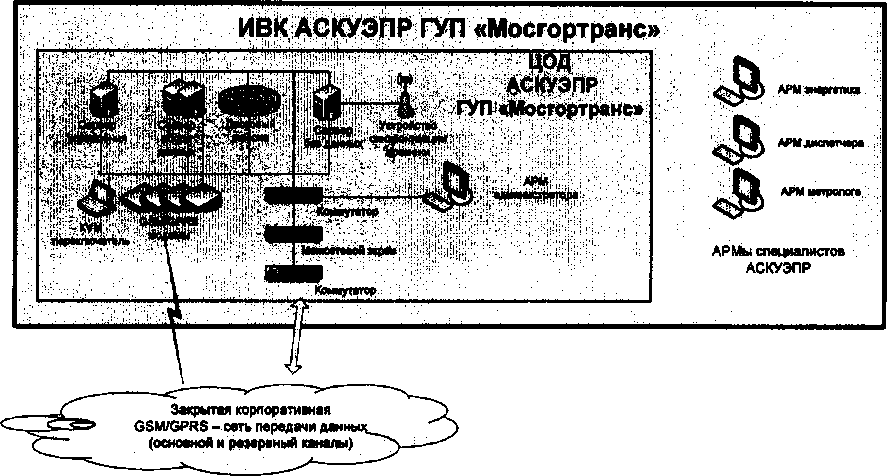

Третий уровень - информационно-вычислительный комплекс (ИВК), реализован на базе ЦОД и состоит из сервера управления, сервера баз данных и двух серверов сбора данных. На данном уровне осуществляется сбор, хранение и обработка полученной информации и измеренных данных с помощью специального программного обеспечения (ПО «Энфорс»).

АСКУЭПР оснащена системой обеспечения единого времени (СОЕВ), которая реализована с помощью устройства синхронизации времени У СВ-2 (Per. № ГР СИ 41681-10) и программного обеспечения. СОЕВ служит для синхронизации внутренних часов компонентов АСКУЭПР на всех уровнях и обеспечения единого времени.

Измерительная информация с трансформаторов тока1 и напряжения1 поступает на счётчики электроэнергии, которые измеряют мгновенные значения величин, пропорциональные фазным токам и напряжениям. Далее счётчиками вычисляются и фиксируются в электронной памяти значения величины AN, пропорциональной значениям средней отпускаемой/потребляемой активной (реактивной), кВт-ч (кварч), электроэнергии за каждые 30 мин. При этом фиксируется время начала и окончание каждого 30 мин. интервала усреднения по встроенным часам электросчётчика. За сутки каждым счётчиком определяется 48 значений величины AN. При этом каждое соответствует своему интервалу усреднения. По времени интервалы усреднения не пересекаются и следуют один за другим. Начало первого интервала совпадает с началом времени суток 00:00:00 по встроенным часа электросчётчика.

С цифровых выходов счётчика электрической энергии (интерфейс RS-485 или CAN) информация, содержащая значения величин AN, поступает на УСПД (установлено в шкафу телеметрическом). Далее при помощи основного GSM канала связи2, образованного между УСПД и ЦОД, информация передается на сервер сбора данных. Сбор данных с электросчётчиков осуществляется автоматически (1 раз в сутки, за истекшие сутки) и/или по запросу. В ЦОД для каждой точки учета производится вычисление значений средней отпускаемой/потребляемой активной (реактивной) электроэнергии за каждые полчаса W P(q)s кВт ч (квар ч) путём умножения величин AN на безразмерный расчётный коэффициент пропорциональности к.

В ЦОД с помощью специального программного обеспечения (ПО «Энфорс») выполняется её дальнейшая обработка, формирование, хранение и оформление справочных и отчетных документов, в том числе и подготовка данных в XML формате (Приложение 11.1.1) для их передачи по электронной почте сторонним организациям. Значения коэффициентов к хранятся в базе данных ПО «Энфорс», там же хранятся архивы значений результатов измерений величин W p(q) по каждому измерительному каналу

АСКУЭПР решает следующие задачи:

  • - выполнение измерений приращения активной и реактивной электроэнергии на 30 минутных интервалах времени;

  • - выполнение измерений текущего календарного времени и интервалов времени;

  • - периодически (48 раз в сутки, каждые 30 минут) и/или по запросу сбор привязанных к единому календарному времени, измеренных данных о приращениях электроэнергии с заданной дискретностью учета (30 мин.);

  • - периодически (1 раз в сутки) и /или по запросу автоматический сбор в ЦОД, привязанных к единому календарному времени, измеренных данных о приращениях электроэнергии с заданной дискретностью учета (30 мин.);

  • - хранение данных об измеренных значениях величин в стандартной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа, в течение не менее 5 лет;

  • - обработка, формирование, хранение и оформление справочных и отчетных документов, в том числе подготовка данных в XML формате для их передачи по электронной почте внешним организациям;

  • - обеспечение ежесуточного резервирования баз данных на внешних носителях информации;

  • - разграничение доступа к базам данных для разных групп пользователей и фиксация в журнале событий действий пользователей с базами данных;

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

123

21

130.21.1

Варшавское шоссе, Д.12А, корп.2,стр.2

Учет э/э по Т-1 6кВ

13183948

150/5

4023

4024

Таблица 3 (Таблица 6)

124

21

131.21.2

Варшавское шоссе, д.12А, корп.2,стр.2

Учет э/э по Т-2

6 кВ

13183892

3004032

3004006

3003967

150/5

4054

4057

1301000635

Таблица 3 (Таблица 6)

125

21

132.21.3

Варшавское шоссе, Д.12А, корп.2,стр.2

Учет э/э по Т-3 бкВ

13183959

150/5

4041

4060

Таблица 3 (Таблица 6)

126

21

133.21.4

Варшавское шоссе, Д.12А, корп.2,стр.2

Учет э/э по Т-4

6 кВ

13183912

150/5

4089

4100

Таблица 3 (Таблица 6)

127

23

143.23.1

Открытое шоссе, д.11, стр. 1,2,3

Учет э/э по Т-1 6кВ

13184005

150/5

3937

3984

YLAQ 015601

Таблица 3 (Таблица 6)

128

23

144.23.2

Открытое шоссе, д.11, стр. 1,2,3

Учет э/э по Т-2

6 кВ

13184048

3004160

3004156

3004159

150/5

3930

3929

1301000617

Таблица 3 (Таблица 6)

129

23

145.23.3

Открытое шоссе, д. 11, стр. 1,2,3

Учет э/э поТ-3 бкВ

13184001

150/5

3935

3934

Таблица 3 (Таблица 6)

130

26

155.26.1

Вятская ул., д.6

Учет э/э по Т-1 бкВ

13183795

150/5

4121

4122

Таблица 3 (Таблица 6)

131

26

156.26.2

Вятская ул., д.6

Учет э/э по Т-2

6 кВ

13184082

3004421

3004316

3004423

150/5

4117

4120

1301000675

Таблица 3 (Таблица 6)

132

26

157.26.3

Вятская ул., Д.6

Учет э/э по Т-3 бкВ

13184091

150/5

4125

4132

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8

9

10

И

12

13

14

15

133

29

168.29.1

Сельскохозяй ственная ул., д.6, стр. 1,3

Учет э/э поТ-1 6кВ

13184017

3004490

3004491

3004341

150/5

4095

4098

1301000664

YLAQ

015601

Таблица 3 (Таблица 6)

134

29

169.29.2

Сельскохозяй ственная ул., д.6, стр. 1,3

Учет э/э по Т-2

6 кВ

13184046

150/5

4093

4097

Таблица 3 (Таблица 6)

135

29

170.29.3

Сельскохозяй ственная ул., д.6, стр. 1,3

Учет э/э по Т-3 6кВ

13183858

3003968

3004009

3004002

150/5

4099

4090

Таблица 3 (Таблица 6)

136

29

171.29.4

Сельскохозяй ственная ул., д.6, стр. 1,3

Учет э/э по Т-4 6кВ

13183978

75/5

4248

4252

Таблица 3 (Таблица 6)

137

43

247.43.1

ул.

Симоновск ий вал,

д.7А, стр.З

Учет э/э по Т-1 6кВ

13183935

3004511/

(3004330)

3004324/

(3004438)

3004501/

(3004434)

150/5

3986

3987

1301000606

Таблица 3 (Таблица 6)

138

43

248.43.2

ул. Симоновск ий вал, д.7А, стр.З

Учет э/э по Т-2 6кВ

13183961

150/5

3928

3931

Таблица 3 (Таблица 6)

139

43

249.43.3

ул-Симоновск ий вал, д.7А, стр.З

Учет э/э по Т-3 6кВ

13183941

150/5

3933

3991

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

140

46

266.46.1

Волгоградский проспект, д.44, стр.1

Учет э/э поТ-1 6кВ

13184112

3004190

3004182

3004239

150/5

4179

4178

1301000589

YLAQ

015601

Таблица 3 (Таблица 6)

141

46

267.46.2

Волгоградский проспект, д.44, стр. 1

Учет э/э по Т-2 6кВ

13183987

150/5

4186

4182

Таблица 3 (Таблица 6)

142

46

268.46.3

Волгоградский проспект, д.44, стр. 1

Учет э/э по Т-3 6кВ

13184118

150/5

4184

4175

Таблица 3 (Таблица 6)

143

46

269.46.4

Волгоградский проспект, д 44, стр.1

Учет э/э по Т-4 6кВ

13184084

150/5

4183

4176

Таблица 3 (Таблица 6)

144

64

357.64.1

Ул. Земляной

Вал, Д.72А

Учет э/э по Т-1

6кВ

13184098

3004642/

(3004773)

3004684/

(3004770)

3004758/

(3004772)

100/5

3949

3952

1301000624

Таблица 3 (Таблица 6)

145

64

358.64.2

Ул. Земляной

Вал, Д.72А

Учет э/э поТ-2

6 кВ

13183838

100/5

3674

3675

Таблица 3 (Таблица 6)

146

64

359.64.3

Ул. Земляной

Вал, Д.72А

Учет э/э по Т-3 6кВ

13184010

100/5

3658

3660

Таблица 3 (Таблица 6)

147

64

360.64.4

Ул. Земляной

Вал, Д.72А

Учет э/э по Т-4 6кВ

13183843

100/5

3666

3662

Таблица 3 (Таблица 6)

148

71

382.71.1

Уржумская

ул., д.8

Учет э/э по Т-1 6кВ

13183990

3004970/

(3005028)

3004982/

(3005037)

3004974/

(3005036)

75/5

1680

1681

1301000645

Таблица 3 (Таблица 6)

149

71

383.71.2

Уржумская

ул., д.8

Учет э/э по Т-2 6кВ

13183982

75/5

1678

1679

Таблица 3 (Таблица 6)

150

71

384.71.3

Уржумская

ул., д.8

Учет э/э по Т-3 6кВ

13184061

75/5

1704

1705

Таблица 3 (Таблица 6)

151

71

385.71.4

Уржумская

ул., д.8

Учет э/э по Т-4

6 кВ

13183812

75/5

1675

1703

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

152

77

395.77.1

просп. 40 лет

Октября, д.5, стр.З

Учет э/э по Т-1 6кВ

13183800

150/5

4009

4015

Таблица 3 (Таблица 6)

153

77

396.77.2

просп. 40 лет

Октября, д.5, стр.З

Учет э/э по Т-2 6кВ

13183850

3004060/

(3004185)

3004057/

(3004196)

3004188/

(3004181)

150/5

4011

4013

1301000532

Таблица 3 (Таблица 6)

154

77

397.77.3

просп. 40 лет

Октября, д.5, стр.З

Учет э/э по Т-3 6кВ

13183806

150/5

4055

4146

YLAQ

Таблица 3 (Таблица 6)

155

101

456.101.1

Семеновска

я Б.ул., д.52

Учет э/э по Т-1 6кВ

13183772

150/5

4133

4137

015601

Таблица 3 (Таблица 6)

156

101

457.101.2

Семеновска

я Б.ул., д.52

Учет э/э по Т-2 6кВ

13183893

3004154

3004186

3004184

150/5

4091

4096

1301000633

Таблица 3 (Таблица 6)

157

101

458.101.3

Семеновска

я Б.ул., д.52

Учет э/э по Т-3 6кВ

13183963

150/5

4102

4130

Таблица 3 (Таблица 6)

Таблица 10 - Состав ИК уровня напряжения 0,4 кВ (64 ИК)

Точки измерений

Э/с Меркурий 230 АРТ-03.

Класс точности 0,5S/l,0.

Госреестр №23345-07

Трансформаторы тока типа ТОП-0,66-1, класс точности 0,5S, Госреестр №47959-11

УСПД MFC-926, Госреестр №44565-10

Сервер Fujitsu-Siemens

PY RX200S7

Вид погрешност и

№ п/п

№ ТП

№ИИК п/п общий

Наименование питающего центра.

Адрес ТП

Наименов ание точки измерений

Заводской № счетчика

Коэффи циент трансфо рмации

Заводской №ТТ Фаза А

Заводской №ТТ Фаза В

Заводской №ТТ Фаза С

Заводской № УСПД

Заводско й№ сервера

Активная (Реактивная)

1

2

3

4

5

6

7

8

9

10

И

12

13

1

1

7.1.7

Краснопрудная ул., д.16, стр.7

Учет э/э по резервном у вводу

л     ----

13179279

50/5

3078673

3077979

3078677

1301000620

YLAQ 015601

Таблица 4 (Таблица 7)

2

2

14.2.7

2-я Миусская ул., д.7, стр.1

13179259

75/5

3080580

3080584

3080561

1301000603

Таблица 4 (Таблица 7)

1

2

3

4

5

6

7

8

9

10

11

12

13

3

3

21.3.7

Ямская 1-я ул., Д.Ю, корп. 1

13174806

40/5

3085711

3085709

3085705

1301000602

Таблица 4 (Таблица 7)

4

6

41.6.7

2-я Боевская ул., д.8; д.8, стр.1

13174831

30/5

3084600

3084701

3084693

1301000646

Таблица 4 (Таблица 7)

5

7

48.7.7

Карманицкий пер., д.12А, стр.1

13179329

30/5

3084705

3084625

3084623

1301000562

Таблица 4 (Таблица 7)

6

10

63.10.8

Часовая ул., д.З

13150066

30/5

3084592

3084608

3084602

1301000544

Таблица 4 (Таблица 7)

7

13

80.13.5

Пересветов пер., д.1, корп.З

13174777

40/5

3025292

3024824

3025295

1301000643

Таблица 4 (Таблица 7)

8

15

96.15.7

Верхний Сусальный пер., д.4/6, стр.2,4

13174795

30/5

3084640

3085690

3085692

1301000628

Таблица 4 (Таблица 7)

9

16

105.16.9

Садовая-Каретная

ул., д.10/5, стр.8

Учет э/э

по

13174908

50/5

3078003

3077998

3077994

1301000658

Таблица 4 (Таблица 7)

10

21

136.21.7

Варшавское шоссе, д.12А, корп.2,стр.2

13174933

40/5

3025269

3025270

3025281

1301000635

YLAQ

Таблица 4 (Таблица 7)

И

30

181.30.8

Новая площадь, д.8, стр. 1, квартал 7

резервном У вводу 0,4 кВ

13179269

30/5

3085695

3084690

3085694

1301000682

015601

Таблица 4 (Таблица 7)

12

32

191.32.7

Кожевническая ул., д.6

13149355

30/5

3084668

3084661

3084580

1301000613

Таблица 4 (Таблица 7)

13

38

229.38.8

Орджоникидзе ул., д. 15, стр.2

13174787

30/5

3084632

3084594

3085700

1301000563

Таблица 4 (Таблица 7)

14

40

239.40.3

Первомайская ул., Д.95А

13151484

30/5

3084663

3084694

3084695

1301000662

Таблица 4 (Таблица 7)

15

44

258.44.6

Ломоносовский проспект, д. 18А

13174794

30/5

3078612

3078617

3078609

1301000586

Таблица 4 (Таблица 7)

16

51

300.51.7

Черкизовская Б.ул., д.6А; стр.1

13179271

30/5

3084595

3084613

3084630

1301000641

Таблица 4 (Таблица 7)

17

54

314.54.7

Ботаническая ул., д.21 А

13174936

30/5

3084679

3084586

3084671

1301000659

Таблица 4 (Таблица 7)

18

57

321.57.7

Холодильный пер., д-1

13173202

30/5

3084704

3084645

3085696

1301000648

Таблица 4 (Таблица 7)

1

2

3

4

5

6

7

8

9

10

11

12

13

19

59

335.59.7

Зеленый проспект, Д-47А

13173210

30/5

3063105

3063113

3063101

1301000676

Таблица 4 (Таблица 7)

20

60

342.60.7

Ул. Маршала

Чуйкова, д.14, корп.2

13174785

30/5

3084591

3084612

3085697

1301000610

Таблица 4 (Таблица 7)

21

62

356.62.7

Севастопольский

просп. Д.45, корп.1,

13179292

30/5

3063107

3063084

3063102

1301000595

Таблица 4 (Таблица 7)

22

64

363.64.7

Ул. Земляной Вал, Д-72А

13179239

30/5

3063110

3063085

3063104

1301000624

Таблица 4 (Таблица 7)

23

67

369.67.6

Нагатинская ул., д.1А

13148429

30/5

3084660

3084616

3084650

1301000548

Таблица 4 (Таблица 7)

24

71

388.71.7

Уржумская ул., д.8

13174781

40/5

3025286

3025294

3024813

1301000645

Таблица 4 (Таблица 7)

25

79

406.79.7

Лобачевского ул., д.12 А

Учет э/э

по

13173205

20/5

3085707

3085716

3085713

1301000552

Таблица 4 (Таблица 7)

26

80

409.80.3

Нижегородская ул.,

Д.13А, стр.З

13179312

30/5

3084606

3084687

3084670

1301000621

YLAQ

Таблица 4 (Таблица 7)

27

91

436.91.3

Чертановская ул., Д.62Б

резервном у вводу 0,4 кВ

13174812

30/5

3063108

3063103

3063090

1301000555

015601

Таблица 4 (Таблица 7)

29

97

451.97.4

Чонгарский бульвар, Д-6А

13174742

30/5

3084656

3084648

3084652

1301000564

Таблица 4 (Таблица 7)

29

99

455.99.4

ул. Каховка, д.25, корп. 1, стр. 1

13179298

30/5

3084646

3084691

3084689

1301000598

Таблица 4 (Таблица 7)

30

115

480.115.3

Каширское шоссе, Д.57Б

13173192

30/5

3063099

3063114

3063098

1301000601

Таблица 4 (Таблица 7)

31

146

492.146.3

ул. Красная Сосна,

д.1

13179300

30/5

2063934

3012140

3012134

1301000666

Таблица 4 (Таблица 7)

32

5

34.5.7

Андроньевская Б. ул., д.5/11/12, стр.2

13174783

40/5

3026726

3024815

3025288

1301000636

Таблица 4 (Таблица 7)

33

8

55.8.7

проспект Мира, д. 17, стр.1

13179296

150/5

3088033

3088015

3087997

1301000574

Таблица 4 (Таблица 7)

34

14

89.14.9

Энтузиастов проезд, Д.21

13174913

30/5

3078616

3078611

3078614

1301000542

Таблица 4

(Таблица 7)

1

2

3

4

5

6

7

8

9

10

11

12

13

35

17

111.17.6

Останкинская 1-я ул., д.55А

13148442

30/5

3063083

3063086

3063095

1301000576

Таблица 4 (Таблица 7)

36

18

117.18.6

Михалковская ул., Д.8А

13174824

75/5

3085122

3085124

3085134

1301000667

Таблица 4 (Таблица 7)

37

20

129.20.6

Щербаковская ул., Д.11А

13151403

100/5

3087900

3087237

3087216

1301000655

Таблица 4 (Таблица 7)

38

22

142,22,6

Трехгорный Б. пер., Д.ЗА

13179262

30/5

3084635

3084644

3084642

1301000631

Таблица 4 (Таблица 7)

39

31

184.31.3

Первомайская ул., Д.8А

13179278

30/5

3084703

3084629

3084685

1301000679

Таблица 4 (Таблица 7)

40

33

198.33.7

1-я Владимирская

ул., д.5, стр.2

13151750

30/5

3078608

3078607

3078613

1301000619

Таблица 4 (Таблица 7)

41

34

204.34.6

Усачева ул., д.17, стр.2

Учет э/э по резервном у вводу

0,4 кВ

13167764

30/5

3085693

3084643

3084622

1301000661

Таблица 4 (Таблица 7)

42

35

210.35.6

Пр-т Маршала

Жукова, д.5

13179333

30/5

3084631

3084638

3084667

1301000657

YLAQ

Таблица 4 (Таблица 7)

43

36

216.36.6

Беломорская ул., д.10А

13179306

30/5

3084686

3084585

3084692

1301000670

015601

Таблица 4 (Таблица 7)

44

42

246.42.5

Фрунзенская наб.,

д.20

13174937

30/5

3084683

3084605

3085701

1301000663

Таблица 4 (Таблица 7)

45

43

252.43.6

Ул. Симоновский вал, д.7 А, стр.З

13174813

30/5

3084654

3084583

3084647

1301000606

Таблица 4 (Таблица 7)

46

45

265.45.7

6-я Парковая ул., д.26А

13179334

30/5

3078615

3078618

3078610

1301000680

Таблица 4 (Таблица 7)

47

48

279.48.7

Беговая ул., д.1А, стр.2

13179264

30/5

3084603

3084700

3084598

1301000660

Таблица 4 (Таблица 7)

48

49

287.49.8

Ул. Яблочкова, д. 1

13179274

30/5

3084657

3084655

3084665

1301000669

Таблица 4 (Таблица 7)

49

50

293.50.6

Нагатинская ул., Д.34А

13173098

30/5

3063092

3063096

3063115

1301000577

Таблица 4 (Таблица 7)

50

53

307.53.7

Ленинский проспект, Д.78А

13167732

30/5

3084589

3084682

3084596

1301000547

Таблица 4 (Таблица 7)

1

2

3

4

5

6

7

8

9

10

11

12

13

51

58

328.58.7

Волгоградский проспект, Д.32А

Учет э/э по резервном у вводу 0,4 кВ

13179332

30/5

3084662

3084653

3084649

1301000630

YLAQ 015601

Таблица 4 (Таблица 7)

52

61

347.61.5

Мичуринский проспект, д.8, корп.2,

13150094

30/5

3084593

3084633

3084673

1301000677

Таблица 4 (Таблица 7)

53

69

376.69.7

Ул. Солянка, д.14

13151356

50/5

3077988

3078709

3078712

1301000580

Таблица 4 (Таблица 7)

54

69

377.69.8

Ул. Солянка, д. 15

13174925

20/5

3085706

3085704

3085712

1301000580

Таблица 4 (Таблица 7)

55

70

381.70.4

Подмостовое пространство

13179341

30/5

3084678

3084604

3084636

1301000637

Таблица 4 (Таблица 7)

56

77

399.77.5

просп. 40 лет

Октября, д.5, стр.З

13179331

20/5

3085715

3085710

3085714

1301000592

Таблица 4 (Таблица 7)

57

81

412.81.3

Нижегородская ул., д.56, стр.2

13179315

30/5

3084666

3084664

3084582

1301000642

Таблица 4 (Таблица 7)

58

87

412.81.3

Шмитовский проезд,

Д.22А

13174740

30/5

3084624

3084607

3084584

1301000609

Таблица 4 (Таблица 7)

59

88

427.88.4

Симферопольский бульвар, д.28А

13179260

40/5

3025289

3025285

3026730

1301000578

Таблица 4 (Таблица 7)

60

89

430.89.3

Чертановская ул., д.16А

13179299

30/5

3084688

3084610

3084590

1301000559

Таблица 4 (Таблица 7)

61

90

433.90.3

Чертановская ул., д.38А

13179268

50/5

3078001

3078703

3078706

1301000683

, Таблица 4

(Таблица 7)

62

95

443.95.2

Сайкинский путепровод

13179293

30/5

3084637

3084681

3084634

1301000553

Таблица 4 (Таблица 7)

63

102

466.102.6

Г аражная ул., д. 1А

13174827

30/5

3084609

3084639

3084641

1301000649

Таблица 4 (Таблица 7)

64

116

483.116.3

Каширское шоссе, д.86А

13179339

30/5

3063117

3063111

3063116

1301000604

Таблица 4 (Таблица 7)

Таблица 11 — Состав ИК уровня напряжения 0,23 кВ (51 ИК)

Точки измерений

Э/с Альфа А1140 Класс точности 0,55/1,0 Госреестр 33786-07

Трансформаторы тока типа ТОП-0,66-1, класс точности 0,5 S, Госреестр №47959-11

УСПД MFC-926, Госреестр №44565-10

Сервер Fujitsu-Siemens PY RX200S7

Вид погрешност и

№ п/п

№ ТП

№ИИК п/п общий

Наименование питающего центра. Адрес тяговой подстанции

Наменование точки измерений

Заводской № счетчика

Коэффици ент трансфор мации

Заводской №ТТ Фаза А

Заводской №ТТ Фаза В

Заводской № ТТ Фаза С

Заводской № УСПД

Заводской № сервера

Активная (Реактивная)

1

2

3

4

5

6

7

8

9

10

11

12

13

1

24

150.24.3

Мосфильмовская

ул., д.1, стр.22

Учет э/э по ТСН-1 0,23кВ

05047509

150/5

3087280

-

3087277

1301000654

Таблица 4 (Таблица 7)

2

24

151.24.4

Мосфильмовская

ул., д.1, стр.22

Учет э/э по ТСН-2 0,23кВ

05047511

150/5

3087282

-

3087259

Таблица 4 (Таблица 7)

3

54

312.54.5

Ботаническая ул., Д-21А

Учет э/э по ТСН-2 0,23кВ

05047456

200/5

3087978

-

3088013

1301000659

Таблица 4 (Таблица 7)

4

54

313.54.6

Ботаническая ул., Д.21А

Учет э/э по ТСН-1 0,23кВ

05047467

150/5

3086314

-

3085898

Таблица 4 (Таблица 7)

5

67

368.67.5

Нагатинская ул., д.1А

Учет э/э по ТСН-1 0,23кВ

05047525

75/5

3085073

-

3085128

1301000548

YLAQ015

601

Таблица 4 (Таблица 7)

6

77

398.77.4

Просп. 40 лет

Октября, д.5, стр.З

Учет э/э по ТСН-1 0,23кВ

05047487

150/5

3086773

-

3086770

1301000592

Таблица 4 (Таблица 7)

7

80

408.80.2

Нижегородская

ул., д.13А, стр.З

Учет э/э по ТСН-1 0,23кВ

05047524

75/5

3085130

-

3085152

1301000621

Таблица 4 (Таблица 7)

8

81

411.81.

2

Нижегородская

ул., д.56, стр.2

Учет э/э по ТСН-1 0,23кВ

05047528

75/5

3080566

-

3080583

1301000642

Таблица 4 (Таблица 7)

9

82

415.82.

3

Нижегородская

ул., д.85

Учет э/э по резервному вводу 0,23 кВ

05047468

30/5

3085691

3084675

3084597

1301000629

Таблица 4 (Таблица 7)

1

2

3

4

5

6

7

8

9

10

11

12

13

10

88

426.88.3

Симферопольски й бульвар, д.28А

Учет э/э по ТСН-1 0,23кВ

05047505

75/5

3085071

-

3085114

1301000578

Таблица 4 (Таблица 7)

11

94

441.94.5

Автозаводская ул., д.18А

Учет э/э по ТСН-1 0,23кВ

05047496

150/5

3088026

-

3088022

1301000550

Таблица 4 (Таблица 7)

12

97

450.97.3

Чонгарский бульвар, д.6А

Учет э/э по ТСН-1 0,23кВ

05047474

75/5

3080577

-

3080587

1301000564

Таблица 4 (Таблица 7)

13

99

454.99.3

ул. Каховка, д.25, корп. 1, стр. 1

Учет э/э по ТСН-1 0,23кВ

05047502

75/5

3080569

-

3085068

1301000598

Таблица 4 (Таблица 7)

14

107

470.107.4

Саянская ул., д.З, корп.1, стр.2

Учет э/э по ТСН-1 0,23кВ

05047507

75/5

3080567

-

3080571

1301000640

Таблица 4 (Таблица 7)

15

116

482.116.2

Каширское шоссе, д.86А

Учет э/э по ТСН-1 0,23кВ

05047482

75/5

3080560

-

3080579

1301000604

Таблица 4 (Таблица 7)

16

169

507.169.4

Донецкая ул., д.2, стр.1

Учет э/э по ТСН-1 0,23кВ

05047497

75/5

3085144

-

3085076

1301000625

Таблица 4 (Таблица 7)

17

12

74.12.4

Неверовского ул., д.11, стр.1,2

Учет расхода э/э по ТСН-1 0,23 кВ

05047473

75/5

3085070

-

3085087

1301000591

YLAQ015

601

Таблица 4 (Таблица 7)

18

12

75.12.5

Неверовского ул., д.11, стр.1,2

Учет расхода э/э по ТСН-2 0,23кВ

05047492

150/5

3088027

-

3088019

Таблица 4 (Таблица 7)

19

17

109.17.4

Останкинская 1-я

ул., д.55А

Учет расхода э/э по ТСН-1 0,23кВ

05047459

150/5

3087264

-

3086779

1301000576

Таблица 4 (Таблица 7)

20

19

122.19.5

Малая Оленья ул., д.2, стр. 1,2

Учет расхода э/э по ТСН-2 0,23кВ

05047531

150/5

3086780

-

3087276

1301000611

Таблица 4 (Таблица 7)

21

19

123.19.6

Малая Оленья ул., д.2, стр. 1,2

Учет расхода э/э по ТСН-3 0,23 кВ

05047522

200/5

3085882

-

3082424

Таблица 4 (Таблица 7)

22

23

147.23.5

Открытое шоссе, д.11, стр. 1,2,3

Учет расхода э/э по ТСН-1 0,23кВ

05047483

150/5

3085064

-

3080585

1301000617

Таблица 4 (Таблица 7)

23

28

167.28.5

Переяславская

Б.ул., д.21, стр. 1

Учет расхода э/э по ТСН-1 0,23кВ

05047527

75/5

3080586

-

3080576

1301000549

Таблица 4 (Таблица 7)

24

29

172.29.5

'ел ьс кохозяйствен

[ая ул., д.6, стр. 1,3

Учет расхода э/э по ТСН-1 0,23кВ

05047529

200/5

3086336

-

3086348

1301000664

Таблица 4 (Таблица 7)

25

29

173.29.6

'ельскохозяйствен гая ул., д.6, стр. 1,3

Учет расхода э/э по ТСН-2 0,23 кВ

05047465

200/5

3086313

-

3086369

Таблица 4 (Таблица 7)

1

2

3

4

5

6

7

8

9

10

11

12

13

26

37

220.37.4

Бережковская наб., д.4А

Учет расхода э/э по ТСН-1 0,23кВ

05047462

150/5

3085090

-

3085106

1301000681

Таблица 4 (Таблица 7)

27

37

221.37.5

Бережковская наб., д.4А

Учет расхода э/э по ТСН-2 0,23кВ

05047480

75/5

3085064

-

3080585

Таблица 4 (Таблица 7)

28

39

235.39.6

Ул. Вавилова, Д-59

Учет расхода э/э по ТСН-1 0,23кВ

5047521

200/5

3084684

-

3084672

1301000543

Таблица 4 (Таблица 7)

29

39

236.39.7

Ул. Вавилова, д.59

Учет расхода э/э по ТСН-2 0,23кВ

5047466

50/5

4081139

-

4081140

Таблица 4 (Таблица 7)

30

46

270.46.5

Волгоградский фоспект, д.44, стр. 1

Учет расхода э/э по ТСН-1 0,23кВ

050 47 477

300/5

3119668

-

3119671

1301000589

Таблица 4 (Таблица 7)

31

46

271.46.6

Волгоградский троспект, д.44, стр. 1

Учет расхода э/э по ТСН-2 0,23кВ

050 47 512

200/5

3086402

-

3086346

Таблица 4 (Таблица 7)

32

53

306.53.6

Ленинский проспект, д.78А

Учет расхода э/э по ТСН-2 0,23 кВ

050 47 481

150/5

3087257

-

3086778

1301000547

Таблица 4 (Таблица 7)

33

64

360.64.5

ул. Земляной Вал, Д.72А

Учет расхода э/э по ТСН-1 0,23кВ

5047461

300/5

3086836

-

3086408

1301000624

Таблица 4 (Таблица 7)

34

72

395.72.6

Полярная ул., д.ЗА

Учет расхода э/э по ТСН-1 0,23 кВ

05047520

75/5

3085081

-

3085085

1301000638

YLAQ015

601

Таблица 4 (Таблица 7)

35

79

404.79.5

Лобачевского ул., Д.12А

Учет расхода э/э по ТСН-1 0,23кВ

050 47 500

75/5

3080570

-

3080563

1301000552

Таблица 4 (Таблица 7)

36

79

405.79.6

Лобачевского ул., Д.12А

Учет расхода э/э по ТСН-2 0,23кВ

050 47 490

150/5

3087977

-

3087980

Таблица 4 (Таблица 7)

37

82

411.82.2

Нижегородская

ул., д.85

Учет расхода э/э по ТСН-1 0,23кВ

050 47 464

75/5

3080582

-

3080568

1301000629

Таблица 4 (Таблица 7)

38

83

414.83.2

Рязанский проспект, д.4,

Учет расхода э/э по ТСН-1 0,23кВ

050 47 517

75/5

3085103

-

3085127

1301000568

Таблица 4 (Таблица 7)

39

83

415.83.3

Рязанский проспект, д.4,

Учет расхода э/э по резервному

05047493

20/5

3085708

3085703

3085702

Таблица 4 (Таблица 7)

40

87

418.87.3

Шмитовский проезд, Д.22А

Учет расхода э/э по ТСН-1 0,23кВ

050 47 460

150/5

3086774

-

3087272

1301000609

Таблица 4 (Таблица 7)

41

87

419.87.4

Шмитовский

проезд, д.22А

Учет расхода э/э по ТСН-2 0,23 кВ

050 47 472

150/5

3087270

-

3087260

Таблица 4 (Таблица 7)

42

89

423.89.2

Чертановская ул., д.16А

Учет расхода э/э по ТСН-1 0,23кВ

050 47 499

75/5

3085132

-

3085131

1301000559

Таблица 4 (Таблица 7)

1

2

3

4

5

6

7

8

9

10

11

12

13

43

90

425.90.2

Чертановская ул., д.38А

Учет расхода э/э по ТСН-1 0,23 кВ

050 47 714

75/5

3085069

-

3085077

1301000683

Таблица 4 (Таблица 7)

44

91

428.91.2

Чертановская ул.,

д.62Б

Учет расхода э/э по ТСН-1 0,23кВ

050 47 494

75/5

3080564

-

3080562

1301000555

Таблица 4 (Таблица 7)

45

101

447.101.5

Семеновская

Б.ул., д.52

Учет расхода э/э по ТСН-1 0,23кВ

05047530

150/5

3087262

-

3087258

1301000633

Таблица 4 (Таблица 7)

46

102

463.102.4

Гаражная ул., Д.1А

Учет расхода э/э по ТСН-1 0,23кВ

05047491

150/5

3088024

-

3088011

1301000649

Таблица 4 (Таблица 7)

47

102

463.102.5

Гаражная ул., д.1А

Учет расхода э/э по ТСН-2 0,23кВ

05047498

150/5

3088028

-

3087278

YLAQ015

601

Таблица 4 (Таблица 7)

48

112

460.112.5

Каширское шоссе, д.26А

Учет расхода э/э по ТСН-1 0,23кВ

050 47 523

75/5

3085113

-

3085079

1301000556

Таблица 4 (Таблица 7)

49

156

476.156.4

проезд Подбельского 1-

Учет расхода э/э по ТСН-1 0,23 кВ

05047503

75/5

3085145

-

3085086

1301000608

Таблица 4 (Таблица 7)

50

157

478.157.4

Электролитный проезд, д.ЗВ

Учет расхода э/э по ТСН-1 0,23кВ

05047519

75/5

3085080

-

3085091

1301000582

Таблица 4 (Таблица 7)

51

41

540.41.3

Таманская ул.,

д.4, корп. 1

Учет расхода э/э по ТСН-3 0,23кВ

5047489

150/5

3087984

-

3087274

1301000674

Таблица 4 (Таблица 7)

Таблица 12 - Состав ИК уровня напряжения 0,4 кВ (2 ИК)

Точки измерений

Э/с Меркурий 230 APT. Класс точности 1,0/2,0. Госреестр №23345-07

УСПД типа

MFC-926, Госреестр №44565-10

Сервер Fujitsu-Siemens PY RX200S7

Вид погрешности

№ п/п

№ТП

№ИИК п/п общий

Наименование питающего центра. Адрес ТП

Наименование точки измерений

Заводской № счетчика

Заводской № УСПД

Заводской № сервера

Активная (Реактивная)

1

188

522.188.6

ул. Суздальская, д. ЗОА

Учет э/э по резервному вводу 0,4 кВ

Меркурий 230 АРТ-01 №18783103

1301000623

YLAQ015601

Таблица 5 (Таблица 8)

2

Склад

523.Склад.1

Варшавское ш., д.ЗбБ

Учет э/э по резервному вводу 0,4 кВ Склад ГУП "Мосгортранс"

Меркурий 230 АРТ-02 №11167304

1301000546

Таблица 5 (Таблица 8)

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации типографским методом.

Комплектность средства измерений

В комплект поставки входит:

  • - Система  автоматизированная  коммерческого  учета  энергоресурсов  ГУП

«Мосгортранс» (АСКУЭПР ГУП «Мосгортранс»)3 - 1 экз.;

  • - Система  автоматизированная  коммерческого  учета  энергоресурсов  ГУП

«Мосгортранс» (АСКУЭПР ГУП «Мосгортранс»). Руководство по эксплуатации 1308.1.РЭ -1 экз.;

  • - Система  автоматизированная  коммерческого  учета  энергоресурсов  ГУП

«Мосгортранс» (АСКУЭПР ГУП «Мосгортранс»). Формуляр 1308.1 .ФО - 1 экз.;

  • - Система  автоматизированная  коммерческого  учета  энергоресурсов  ГУП

«Мосгортранс» (АСКУЭПР ГУП «Мосгортранс»). Методика поверки. МЦКЛ.0172.МП - 1 экз.

Поверка

осуществляется в соответствии с документом «Система автоматизированная коммерческого учета энергоресурсов ГУП «Мосгортранс» (АСКУЭПР ГУП «Мосгортранс»). Методика поверки. МЦКЛ.0172.МП», утверждённым ЗАО КИП «МЦЭ» 18 сентября 2015 г.

Основные средства поверки:

  • - термогигрометр ИВА-6-ЗТ, от минус 40 до плюс 60 °C, от 0 до 98 % относительной влажности., погрешность измерения температуры не более ±1 °C;

  • - частотомер электронно-счетный 43-83, диапазон измерений частот от 47 до 53 Гц, пределы допускаемой относительной погрешности по частоте 0,05 %;

  • - вольтметр Э545 по ТУ 25-0414.(ЗПД.363.008)-88, диапазон измерений до 300 В, класс точности 0,5;

  • - секундомер СОСпр-1в, диапазон измерений от 0 до 30 мин, цена деления 0,1 с, класс точности 3;

  • - вольтамперфазометр Парма ВАФ-А, ТУ 4221-006-31920409-2004;

  • - по нормативной документации на измерительные компоненты:

  • - трансформаторы тока - по ГОСТ 8.217-2003;

  • - трансформаторы напряжения - по МИ 2845-2003 и/или по ГОСТ 8.216-2011;

  • - счетчики электрической энергии трехфазные статические Меркурий 230 -в соответствии с документом АВЛГ.411152.021 РЭ1;

-счетчики электрической энергии трехфазные электронные Альфа А1140 -в соответствии с документом МП № 476/447-2011;

  • - устройства сбора и передачи данных УСПД MFC-926 - в соответствии с документом «Устройство сбора и передачи данных MFC-926. Методика поверки»;

  • - устройства синхронизации времени У СВ-2 - в соответствии с документом ВЛСТ 237.00.001И1.

Сведения о методиках (методах) измерений

метод измерений описан в инструкции: «Количество электрической энергии и мощности. Методика измерений системой автоматизированной коммерческого учета энергоресурсов ГУП «Мосгортранс» (АСКУЭПР ГУП «Мосгортранс»), МЦКЛ.0291М-2015. Свидетельство об аттестации методики (метода) измерений № RA.RU.311313/МИ-002-15 от 23.10.2015 г.

Нормативные документы, устанавливающие требования. к системе автоматизированной коммерческого учета энергоресурсов ГУП «Мосгортранс» (АСКУЭПР ГУП «Мосгортранс»)

  • 1 ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем.

  • 2   ГОСТ  34.601 -90   Информационная технология. Комплекс стандартов на

автоматизированные системы. Автоматизированные системы. Стадии создания.

  • 3 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

  • 4 ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия

  • 5 ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.

  • 6 Техническая и эксплуатационная документация на систему автоматизированную коммерческого учета энергоресурсов ГУП «Мосгортранс» (АСКУЭПР ГУП «Мосгортранс»).

Заявитель

Общество с ограниченной ответственностью «ЦентрЭнерго» (ООО «ЦентрЭнерго») Юридический адрес: 121552, РФ, г. Москва, ул. Ярцевская, д.34, стр.1, офис 8 Фактический адрес: 115035, РФ, г. Москва, Космодамианская наб., 26/55, стр. 2 ИНН 7709340987

тел +7(495)710 75 77

Изготовитель

Государственное унитарное предприятие города Москвы «Мосгортранс»

(ГУП «Мосгортранс»)

115035, РФ, г. Москвы, Раушская наб., 22/21 стр.1

ИНН 7705002602

тел+7 (495) 951 66 53

Испытания провел

ЗАО КИП «МЦЭ»

125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8

тел: +7 (495) 491 78 12, +7 (495) 491 86 55

e-mail: sittek@mail.ru. kip-mce@nm.ru

Аттестат аккредитации № RA.RU.311313.

  • - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне;

  • - диагностику и мониторинг функционирования технических и программных средств;

  • - конфигурирование и настройку параметров;

  • - ведение системы единого времени (коррекция времени).

Структурная схема АСКУЭПР приведена на рисунке 1.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации все оборудование, входящее в состав АСКУЭПР, «защищается» (опломбируется) в соответствии с технической документацией на него. Все информационноизмерительные каналы опломбируются в точках, где возможно несанкционированное воздействие на результаты измерений. Сервера и АРМы защищаются персональными логинами, паролями и журналами событий для регистрации входа и действий пользователей.

Приказ Росстандарта №1639 от 24.12.2015, https://oei-analitika.ru
Тяговая подстанция
Приказ Росстандарта №1639 от 24.12.2015, https://oei-analitika.ru

Рисунок 1 - Структурная схема АСКУЭПР

Программное обеспечение

Программное обеспечение АСКУЭПР (далее - ПО) представляет собой единую систему программных компонент, обеспечивающих решение комплекса функциональных задач сбора, передачи, хранения, обработки и представления данных коммерческого учета энергоресурсов всем категориям внутренних и внешних пользователей.

ПО реализовано на базе программного комплекса ПО «Энфорс».

Идентификационные данные ПО (метрологически значимой части) приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Модуль расчета (CalcFormula)

Номер версии (идентификационный номер) ПО (не ниже)

2.2

Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО

4d6ffO1785e5e85a

bfb2889d93fb4aed

Алгоритм вычисления цифрового идентификатора ПО

MD5

Нормирование метрологических характеристик АСКУЭПР проведено с учетом влияния ПО. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.

Метрологические и технические характеристики

Измерительные каналы (ИК) АСКУЭПР образованы средствами измерений (СИ), входящими в ИИК, ИВКЭ и ИВК.

Каждый ИК включает два (три) измерительных трансформатора тока3 и одну трехфазную группу трансформаторов напряжения, счетчик электрической энергии и УСПД. В зависимости от состава СИ ИК и их характеристик точности в системе имеется 4 вида ИК. В таблице 2 приведены виды ИК АСКУЭПР.

Пределы основной и суммарной относительной погрешности измерений активной и реактивной электроэнергии с доверительной вероятностью 0,95, для cosq> = (0,5 - 1,0)4 и тока 1%ном = (2 - 120)%» приведены в таблицах 3-8.

Состав ИК приведен в таблицах 9-12.

Таблица 2 - Виды ИК АСКУЭПР

Канал измерений

Средство измерений

Наименование измеряемой величины

Вид ИК

Количество ИК

Уровень (наименование)

Тип и характеристики^

1

2

3

4

5

6/10 кВ

157

ИВК

цод (ПО «Энфорс») УСВ-2

(Per. № ГР СИ 41681-10)

Количество активной и реактивной энергии, мощности, календарное время, интервалы времени

ИВКЭ

УСПД MFC-926 (Per. № ГР СИ 44565-10)

Количество активной и реактивной энергии,

3 Количество трансформаторов определяется схемой подключения. Одни и те же трансформаторы напряжения могут входить в состав нескольких ИК. В присоединениях 0,4 (0,23) кВ трансформаторы напряжения отсутствуют, а при непосредственном включении счетчика в сеть 0,4 кВ отсутствуют и трансформаторы тока.

41%ном - значение среднего за 30 мин тока выраженное в % от номинального значения.

5 cos9 - значение среднего за 30 мин косинуса угла ср.

й Для СИ в таблице приведены только классы точности. Другие характеристики в соответствии с указанными описаниями типа и/или действующей НТД. Коэффициенты трансформации измерительных трансформаторов приведены в таблицах 9-12.

Канал измерений

Средство измерений

Наименование измеряемой величины

ВидИК

Количество ИК

Уровень (наименование)

Тип и характеристики6

1

2

3

4

5

мощности, календарное время, интервалы времени

иик

Трансформатор тока

ТПЛ-Ю-М

КТ 0,5S по ГОСТ 7746 (Per. № ГР СИ 47958-11)

Переменный ток

Трансформатор напряжения

ЗНОЛ.06-6/Ю

КТ 0,5 по ГОСТ 1983 (Per. № ГР СИ 46738-11)

Напряжение

Счётчик электрической энергии

Меркурий 230 ART-00

KT0,5S/l,0

(Per. № ГР СИ 23345-07)

Количество активной и реактивной энергии, мощности, календарное время, интервалы времени

0,4 кВ

64

ИВК

ЦОД (ПО «Энфорс») УСВ-2 (Per. № ГР СИ 41681-10)

Количество активной и реактивной энергии, мощности, календарное время, интервалы времени

ИВКЭ

УСПД MFC-926 (Per. № ГР СИ 44565-10)

Количество активной и реактивной энергии, мощности, календарное время, интервалы времени

иик

Т рансформатор тока

ТОП-0,66

КТ 0,58 (Per. № ГР СИ 47959-11)

Переменный ток

Счётчик электрической энергии

Меркурий 230 ART-03 КТ 0,58/1,0 (Per. № ГР СИ 23345-07)

Количество активной и реактивной энергии, мощности, календарное время, интервалы времени

0,23 кВ

51

ИВК

ЦОД (ПО «Энфорс») УСВ-2

(Per. № ГР СИ 41681-10)

Количество активной и реактивной энергии, мощности, календарное время, интервалы времени

ИВКЭ

УСПД MFC-926 (Per. № ГР СИ 44565-10)

Количество активной и реактивной энергии, мощности, календарное время, интервалы времени

иик

Трансформатор тока

ТОП-0,66

КТ 0,5 S

(Per. № ГР СИ 47959-11)

Переменный ток

Счётчик электрической энергии

Альфа А1140

КТ 0,58/1,0 (Per. № ГР СИ 33786-07)

Количество активной и реактивной энергии, мощности, календарное время, интервалы времени

0,4 кВ

2

ИВК

ЦОД (ПО «Энфорс») УСВ-2 (Per. № ГР СИ 41681-10)

Количество активной и реактивной энергии, мощности, календарное время, интервалы времени

ИВКЭ

УСПД MFC-926 (Per. № ГР СИ 44565-10)

Количество активной и реактивной энергии, мощности, календарное время, интервалы времени

ИИК

Электросчётчик

Меркурий 230 ART-01/02 КТ 1,0/2,0 (Per. № ГР СИ 23345-07)

Количество активной и реактивной энергии, мощности, календарное время, интервалы времени

Таблица 3 - Пределы основной (5wP(0CH), %) и суммарной (5wp, %) относительной погрешности при измерении активной электроэнергии для измерительных каналов, приведенных в таблице 9 (157 ИК)

Рабочий ток счетчика I

2 % от IH0M

5 % ОТ Гном

20 % ОТ 1Ном

100 % ОТ Гном

120 % ОТ 1Ном

|5wp(OCH)|/|8wp|, %

ДЛЯ COS(p“l,0

1,91/не норм.

1,17/1,47

0,99/1,33

0,99/1,33

0,99/1,33

|5wp(0CH)|/|8wp|, % для cos<p=0,8

2,73/не норм.

1,74/не норм.

1,33/1,68

1,33/1,68

1,33/1,68

|3wp(OCH)|/|8wp|, % для cosq>=0,5

4,89/не норм.

3,11/не норм.

2,25/2,58

2,25/2,58

2,25/2,58

Таблица 4 - Пределы основной (8wP(0CH), %) и суммарной (5wp, %) относительной погрешности при измерении активной электроэнергии для измерительных каналов, приведенных в таблицах 10,11 (64+51 ИК)

Рабочий ток счетчика Г

2 % ОТ Гном

5 % ОТ Гном

20 % ОТ Гном

100 % ОТ Гном

120 % ОТ Гном

|3Wp(0GH)|/|3Wpj, % для cos<p=l,0

1,80/не норм.

0,99/1,33

0,78/1,18

0,78/1,18

0,78/1,18

|3wp(0CH)|/|Swp|, % для cosq>=0,8

2,61/не норм.

1,56/не норм.

1,08/1,49

1,08/1,49

1,08/1,49

|6Wp(ocH)|/|6wp|, % для cosq>=0,5

4,72/не норм.

2,84/не норм.

1,87/2,25

1,87/2,25

1,87/2,25

Таблица 5 - Пределы основной (8wp(ocH), %) и суммарной (5wp, %) относительной погрешности при измерении активной электроэнергии для измерительных каналов, приведенных в таблице 12 (2 ИК)

Рабочий ток счетчика Г

0,05 k<I< 0,10k

0,10/б</< 0,20/б

0,20 Д < I < 7Макс

|5wp(0CH)|/|6wp|, %

ДЛЯ COS(p=l,0

1,65/не норм.

1,1/1,82

1,1/1,82

|5wP(OCH)|/|5wp|, % для cosq>=0,8

не норм./не норм.

1,32/не норм.

1,1/2,01

|5wp(0CH)|/|6wp|, % для coscp=0,5

не норм./не норм.

1,6/не норм.

1,1/2,32

Таблица 6 - Пределы основной (3wq(OcH), %) и суммарной (5wq, %) относительной погрешности при измерении реактивной электроэнергии для измерительных каналов, приведенных в таблице 9 (157 ИК)

Рабочий ток счетчика Г

2 % ОТ Гном

5 % ОТ Гном

20 % ОТ Гном

100 % ОТ Гном

120 % ОТ Гном

|5wq(ocH)|/|6wq|, % для sin<p=l ,0

2,28/не норм.

1,51/2,61

1,38/2,53

0,99/2,29

0,99/2,29

|6wq(0CH)|/|8wq|, % для sinq>=0,8

не норм/ не норм.

3,34/4,18

2,42/3,49

2,42/3,14

2,42/3,14

Таблица 7 - Пределы основной (8wq(OCH), %) и суммарной (8wq, %) относительной погрешности при измерении реактивной электроэнергии для измерительных каналов, приведенных в таблицах 10, 11 (64+51 ИК)

Рабочий ток счетчика I

2 % от Ihom

5 % ОТ 1ном

20 % ОТ 1Ном

100 % от 1ном

120 % ОТ 1ном

|3wq(0CH)|/|8wq|, % для sin(p=0,8

2,19/не норм.

1,38/2,53

1,23/2,46

1,23/2,21

1,23/2,21

|5wq(OCH)|/|8wq|, % для sinq>=0,5

не норм/ не норм.

3,10/3,90

2,06/3,25

2,06/2,87

2,06/2,87

|8wq(ocH)|/|8wq|, % для sincp—1,0

не норм/ не норм.

не норм./ не норм.

4,09/не норм.

4,09/не норм.

4,09/не норм.

Таблица 8 - Пределы основной (8wq(OcH), %) и суммарной (8wq, %) относительной погрешности при измерении реактивной электроэнергии для измерительных каналов, приведенных в таблице 12 (2 ИК)

Рабочий ток счетчика I

0,05 /б < К 0,10 /б

0,10/б</< 0,20/б

0,20 /б — 7 < /Макс

|5wq(0CH)|/|5wq|, % для sin<p=0,8

2,75/не норм.

2,20/4,30

1,23/2,27

|8wq(0CH)|/|8wq|, % для sincp=0,5

не норм/не норм.

2,75/5,36

2,06/2,96

|5wq(ocH)|/|5wq|, % для sintp=l ,0

не норм/не норм.

не норм./не норм.

2,75/не норм.

|6wq(ocH)|/|8wq|, % для sin<p=0,5

не норм/ не норм.

не норм./ не норм.

4,82/не норм.

4,82/не норм.

4,82/не норм.

Пределы допускаемой относительной погрешности при измерениях средней мощности 8Р вычисляют по формуле, %

Приказ Росстандарта №1639 от 24.12.2015, https://oei-analitika.ru
Приказ Росстандарта №1639 от 24.12.2015, https://oei-analitika.ru

+ 8

2 дт ’

где 8ДТ - пределы относительной погрешности измерений интервалов времени.

Предел абсолютной погрешности формирования (хранения) шкалы времени Дт и абсолютная погрешность измерений интервалов времени Ддт, с/сут, не более            ±5.

Нормальные условия эксплуатации: параметры сети:

  • - напряжение

  • - ток

(от 0,98 до 1,02) U ном; (от 0,98 до 1,02) 1ном;

  • - COS (р

  • - частота, Гц

температура окружающей среды, °C Рабочие условия эксплуатации:

>0,8 инд;

50.

(20±5).

параметры сети:

  • - напряжение

  • - ток

  • - cos ф

  • - частота, Гц

температура окружающей среды, °C: серверного оборудования АРМов и УСВ счетчиков электроэнергии и УСПД трансформаторов тока трансформаторов напряжения

(от 0,9 до 1,1) Uhom;

(от 0,01 до 1,2) 1ном; >0,5 инд;

(50 ±1).

от плюс 10 до плюс 40;

от плюс 15 до плюс 25;

от плюс 1 до плюс 45;

от плюс 1 до плюс 45;

от плюс 1 до плюс 45.

12

Средний срок службы, лет

Таблица 9 — Состав ИК уровня напряжения 10/6 кВ (157 ИК)

Точки измерений

Э/с

Меркурий

230 АРТ-00. Класс точности 0,5S/l,0. Госреестр №23345-07

Трансформаторы напряжения типа ЗНОЛ.06-ЮУЗ, класс точности 0,5, Госреестр № 46738-11, коэффициент трансформации 10000/100

Трансформаторы тока типа ТПЛ-10-М, класс точности 0,5S, Госреестр № 47958-11

УСПД MFC-

926,

Госреестр №44565-10

Сервер Fujitsu-Siemens PY RX200S7

Вид погрешно сти

№ п/п

№ ТП

№ ИИК п/п общий

Наименован ие питающего центра. Адрес ТП

Наименов ание точки измерений

Заводской №

счетчика

Заводской №ТН1/ (№ТН2) Фаза А

Заводской №ТН1/ (№ТН2) Фаза В

Заводской №ТН1/ (№ТН2) Фаза С

Коэффи циент трансфо рмации

Заводе кой№ ТТ Фаза А

Заводе кой № ТТ Фаза С

Заводской № УСПД

Заводской № сервера

Активная (Реактивная )

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

10

56.10.1

Часовая ул., д.З

Учет э/э поТ-1 ЮкВ

13183867

3001283/

(3001410)

3001252/

(3001490)

3001254/

(3001414)

50/5

3719

3725

1301000544

YLAQ 015601

Таблица 3 (Таблица 6)

2

10

56.10.2

Часовая ул., д.З

Учет э/э по Т-2

ЮкВ

13183849

50/5

3726

3727

Таблица 3 (Таблица 6)

3

10

56.10.3

Часовая ул., д.З

Учет э/э по Т-3 ЮкВ

13183818

50/5

3721

3723

Таблица 3 (Таблица 6)

4

10

56.10.4

Часовая ул., д.3

Учет э/э по Т-4

ЮкВ

13183977

50/5

3716

3717

Таблица 3 (Таблица 6)

5

10

56.10.5

Вавилова

ул., д.59

Учет э/э по Т-5 ЮкВ

13184022

50/5

3710

3686

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

6

39

230.39.1

Вавилова

ул., д.59

Учет э/э по Т-1+Т-

2 ЮкВ

13183916

3004563

3004410

3004521

200/5

4278

4279

Таблица 3 (Таблица 6)

7

39

231.39.2

Вавилова

ул., д.59

Учет э/э по Т-З+Т-

4 ЮкВ

13183970

3001288

3001495

3001473

200/5

4296

4277

1301000547

Таблица 3 (Таблица 6)

8

39

232.39.3

Вавилова

ул., д.59

Учет э/э по Т-5 ЮкВ

13183930

150/5

4035

4037

Таблица 3 (Таблица 6)

9

67

364.67.1

Нагатинска я ул., д.1А

Учет э/э по Т-1 ЮкВ

13183929

100/5

3842

3856

Таблица 3 (Таблица 6)

10

67

365.67.2

Нагатинска я ул., д.1А

Учет э/э по Т-2 ЮкВ

13183944

3001315

3001264

3001313

100/5

3835

3888

1301000548

Таблица 3 (Таблица 6)

11

67

366.67.3

Нагатинска я ул., д.1А

Учет э/э поТ-3 ЮкВ

13183905

100/5

3860

3864

YLAQ 015601

Таблица 3 (Таблица 6)

12

88

424.88.1

Симферопо льский бульвар, д.28А

Учет э/э по Т-1 ЮкВ

13184100

3004554

3004465

3004576

100/5

3820

3823

1301000578

Таблица 3 (Таблица 6)

13

88

425.88.2

Симферопо льский бульвар, д.28А

Учет э/э по Т-2 ЮкВ

13184114

100/5

3822

3825

Таблица 3 (Таблица 6)

14

97

448.97.1

Чонгарский бульвар, Д.6А

Учет э/э по Т-1 ЮкВ

13183896

3002523

3002553

3002594

100/5

3840

3863

1301000564

Таблица 3 (Таблица 6)

15

97

449.97.2

Чонгарский бульвар, д.6А

Учет э/э по Т-2 ЮкВ

13183933

100/5

3838

3839

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

107

467.107.1

Саянская ул., д.З, корп. 1, стр.2

Учет э/э поТ-1 ЮкВ

13184038

3004354

3004409

3004439

100/5

3846

3848

1301000640

YLAQ 015601

Таблица 3 (Таблица 6)

17

107

468.107.2

Саянская

ул., д.3, корп. 1, стр.2

Учет расхода э/э по Т-2

ЮкВ

13183949

100/5

3837

3844

Таблица 3 (Таблица 6)

18

112

471.112.1

Каширское шоссе, д.26А

Учет э/э поТ-1 ЮкВ

13183922

3001317

3001327

3001230

100/5

3906

3926

1301000556

Таблица 3 (Таблица 6)

19

112

472.112.2

Каширское шоссе, д.26А

Учет э/э по Т-2 ЮкВ

13183914

100/5

3962

3964

Таблица 3 (Таблица 6)

20

112

473.112.3

Каширское шоссе, д.26А

Учет э/э по Т-3 ЮкВ

13183879

100/5

3819

3873

Таблица 3 (Таблица 6)

21

49

280.49.1

Ул.

Яблочкова, д.1

Учет э/э по Т-1

ЮкВ

13183821

3001489

3001600

3001598

50/5

3625

3629

1301000669

Таблица 3 (Таблица 6)

22

49

281.49.2

Ул.

Яблочкова,

д.1

Учет э/э по Т-2 ЮкВ

13183803

50/5

3620

3639

Таблица 3 (Таблица 6)

23

49

282.49.3

Ул.

Яблочкова,

Д.1

Учет э/э поТ-3 ЮкВ

13183871

50/5

3618

3617

Таблица 3 (Таблица 6)

24

49

283.49.4

Ул.

Яблочкова,

д.1

Учет э/э по Т-4 ЮкВ

13183777

50/5

3624

3626

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

25

50

288.50.1

Нагатинская

ул., д.34А

Учет э/э по Т-1 ЮкВ

13183877

100/5

3861

3862

Таблица 3 (Таблица 6)

26

50

289.50.2

Нагатинская

ул., д.З 4 А

Учет э/э по Т-2 ЮкВ

13183903

3001316

3001282

3001375

100/5

3852

3845

1301000577

Таблица 3 (Таблица 6)

27

50

290.50.3

Нагатинская

ул., д.34А

Учет э/э по Т-3 ЮкВ

13183938

100/5

3876

3853

Таблица 3 (Таблица 6)

28

94

437.94.1

Автозаводская

ул., д.18А

Учет э/э по Т-1 ЮкВ

13184116

100/5

3921

3922

Таблица 3 (Таблица 6)

29

94

438.94.2

Автозаводская

ул., д.18А

Учет э/э по Т-2 ЮкВ

13183968

3001222

3001404

3001262

100/5

3923

3924

1301000582

Таблица 3 (Таблица 6)

30

94

439.94.3

Автозаводская

ул., д.18А

Учет э/э по Т-3 ЮкВ

13183969

100/5

3907

3908

YLAQ

015601

Таблица 3 (Таблица 6)

31

157

497.157.1

Электролитны й проезд, д.ЗВ

Учет э/э по Т-1 ЮкВ

13184087

3001256

3001221

3001269

100/5

3854

3865

1301000582

Таблица 3 (Таблица 6)

32

157

498.157.2

Электролитны й проезд, д.ЗВ

Учет э/э по Т-2 ЮкВ

13184007

100/5

3857

3859

Таблица 3 (Таблица 6)

33

19

118.19.1

Малая Оленья

ул., д.2, стр. 1,2

Учет э/э поТ-1 6кВ

13183973

150/5

3972

3973

Таблица 3 (Таблица 6)

34

19

119.19.2

Малая Оленья

ул., д.2, стр. 1,2

Учет э/э по Т-2 6кВ

13184024

3004349

3004291

3004345

150/5

3970

3971

1301000611

Таблица 3 (Таблица 6)

35

19

120.19.3

Малая Оленья

ул., д.2, стр. 1,2

Учет э/э по Т-3 6кВ

13184031

150/5

3938

3968

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

36

22

137.22.1

Трехгорный Б. пер., д.ЗА

Учет э/э

По Т-1 6кВ

13183853

3004540

3004588

3004580

150/5

4025

4026

Таблица 3 (Таблица 6)

37

22

138.22.2

Трехгорный Б. пер., д.ЗА

Учет э/э по Т-2 6кВ

13183832

3004347

3004284

3004424

150/5

4034

4033

1301000631

Таблица 3 (Таблица 6)

38

22

139.22.3

Трехгорный Б. пер., д.ЗА

Учет э/э по Т-3 6кВ

13183847

150/5

4027

4036

Таблица 3 (Таблица 6)

39

40

237.40.1

Первомайская

ул., Д.95А

Учет э/э по Т-1 6кВ

13184052

3004500

3004502

3004503

150/5

4028

4038

1301000662

Таблица 3 (Таблица 6)

40

156

493.156.1

проезд Подбельского 1-й, д.6, стр.1

Учет э/э по Т-1 6кВ

13184119

3004262

3004589

3004596

75/5

4275

4276

1301000608

Таблица 3 (Таблица 6)

41

156

494.156.2

проезд Подбельского 1-й, д.6, стр.1

Учет э/э по Т-2 6кВ

13184018

75/5

4249

4250

Таблица 3 (Таблица 6)

42

2

8.2.1

2-я Миусская ул., д.7, стр.1

Учет э/э поТ-1 ЮкВ

13183995

50/5

3614

3631

YLAQ 015601

Таблица 3 (Таблица 6)

43

2

9.2.2

2-я Миусская ул., д.7, стр.1

Учет э/э по Т-2 ЮкВ

13184030

3001400

3001438

3001491

100/5

3798

3808

1301000603

Таблица 3 (Таблица 6)

44

2

10.2.3

2-я Миусская ул., д.7, стр.1

Учет э/э поТ-3 ЮкВ

13184094

100/5

3941

3965

Таблица 3 (Таблица 6)

45

2

11.2.4

2-я Миусская ул-, д.7, стр.1

Учет э/э по Т-4 ЮкВ

13183848

100/5

3950

3953

Таблица 3 (Таблица 6)

46

24

148.24.1

Мосфильме вская ул., д.1, стр.22

Учет э/э по Т-1 ЮкВ

13183829

3005041/

3004994/

(3004996)

3005071/

(3005046)

150/5

4083

4084

1301000654

Таблица 3 (Таблица 6)

47

24

149.24.2

Мосфильмо вская ул.,

Учет э/э по Т-2

13184078

(3005072)

150/5

4085

4012

Таблица 3 (Таблица 6)

д.1, стр.22

ЮкВ

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

48

28

163.28.1

Переяславс кая Б.ул., д.21, стр.1

Учет э/э по Т-1 ЮкВ

13184103

150/5

3874

3878

Таблица 3 (Таблица 6)

49

28

164.28.2

Переяславс кая Б.ул., д.21, стр. 1

Учет э/э по Т-2 ЮкВ

13183831

3001437

3001462

3001431

150/5

3899

3855

1301000549

Таблица 3 (Таблица 6)

50

28

165.28.3

Переяславс кая Б.ул., д.21, стр. 1

Учет э/э по Т-3

ЮкВ

13183997

150/5

3881

3858

Таблица 3 (Таблица 6)

51

32

185.32.1

Кожевничес

кая ул., д.6

Учет э/э по Т-1 ЮкВ

13184109

100/5

3872

3890

Таблица 3 (Таблица 6)

52

32

186.32.2

Кожевничес кая ул., д.6

Учет э/э по Т-2

ЮкВ

13183804

3004360

3004437

3004436

100/5

3889

3963

1301000613

Таблица 3 (Таблица 6)

53

32

187.32.3

Кожевничес

кая ул., д.6

Учет э/э по Т-3 ЮкВ

13183827

100/5

3961

3896

YLAQ

Таблица 3 (Таблица 6)

54

37

217.37.1

Бережковск ая наб., Д.4А

Учет э/э по Т-1 ЮкВ

13183792

3004281

3004274

3004208

100/5

3817

3824

015601

Таблица 3 (Таблица 6)

55

37

218.37.2

Бережковск ая наб., Д.4А

Учет э/э по Т-2 ЮкВ

13184058

100/5

3815

3818

1301000681

Таблица 3 (Таблица 6)

56

37

219.37.3

Бережковск ая наб., Д.4А

Учет э/э по Т-3

ЮкВ

13183857

3004574

3004566

3004570

100/5

3869

3871

Таблица 3 (Таблица 6)

57

38

222.38.1

Орджоники дзе ул., д.15, стр.2

Учет э/э по Т-1 ЮкВ

13183814

3001416

3001388

3001393

100/5

4293

4294

Таблица 3 (Таблица 6)

58

38

223.38.2

Орджоники дзе ул., д.15, стр.2

Учет э/э по Т-2 ЮкВ

13184011

100/5

4295

4297

1301000563

Таблица 3 (Таблица 6)

59

38

224.38.3

Орджоники дзе ул., д.15, стр.2

Учет э/э по Т-3 ЮкВ

13184049

3001417

3001493

3001442

100/5

4094

4160

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

60

48

273.48.1

Беговая ул.,

д.1А, стр.2

Учет э/э поТ-1 ЮкВ

13183833

50/5

3619

3632

Таблица 3 (Таблица 6)

61

48

274.48.2

Беговая ул., д. 1 А, стр.2

Учет э/э по Т-2 ЮкВ

13184019

3004806/

3004695/

3004801/

50/5

3750

3787

1301000660

Таблица 3 (Таблица 6)

62

48

275.48.3

Беговая ул.,

д.1А, стр.2

Учет э/э по Т-3

ЮкВ

13183780

(3005069)

(3005070)

(3005055)

50/5

3782

3621

Таблица 3 (Таблица 6)

63

48

276.48.4

Беговая ул.,

д.1А, стр.2

Учет э/э поТ-4 ЮкВ

13183776

50/5

3615

3743

Таблица 3 (Таблица 6)

64

51*

294.51.1

Черкизовск ая Б.ул., д.6А; стр.1

Учет э/э по Т-1

ЮкВ

13183826

50/5

3653

3654

Таблица 3 (Таблица 6)

65

51

295.51.2

Черкизовск ая Б.ул., д.6А; стр.1

Учет э/э по Т-2 ЮкВ

13183779

3004879/

3004878/

3004903/

50/5

3663

3664

1301000641

YLAQ

Таблица 3 (Таблица 6)

66

51

296.51.3

Черкизовск ая Б.ул., д.6А; стр.1

Учет э/э по Т-3

ЮкВ

13183993

(3004826)

(3004796)

(3004795)

50/5

3670

3671

015601

Таблица 3 (Таблица 6)

67

51

297.51.4

Черкизовск ая Б.ул., д.6А; стр.1

Учет э/э по Т-4 ЮкВ

13183802

50/5

3659

3667

Таблица 3 (Таблица 6)

68

53

301.53.1

Ленинский проспект, д.78А

Учет э/э по Т-1 ЮкВ

13183950

50/5

3687

3784

Таблица 3 (Таблица 6)

69

53

302.53.2

Ленинский проспект, д.78А

Учет э/э по Т-2 ЮкВ

13183890

3004084/

3004083/

3004079/

50/5

3709

3684

1301000543

Таблица 3 (Таблица 6)

70

53

303.53.3

Ленинский проспект, д.78А

Учет э/э по Т-3

ЮкВ

13184092

(3001389)

(3001481)

(3001482)

50/5

3616

3685

Таблица 3 (Таблица 6)

71

53

304.53.4

Ленинский проспект, д.78А

Учет э/э по Т-4 ЮкВ

13194096

50/5

3630

3692

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

72

54

308.54.1

Ботаническ ая ул., Д.21А

Учет э/э по Т-1

10 кВ

13184054

50/5

3785

3786

Таблица 3 (Таблица 6)

73

54

309.54.2

Ботаническ

аяул.,

д.21 А

Учет э/э по Т-2 ЮкВ

13183778

3004363/

(3004464)

3004231/

(3004473)

3004234/

(3004483)

50/5

3775

3783

1301000659

Таблица 3 (Таблица 6)

74

54

311.54.4

Ботаническ ая ул., Д.21А

Учет э/э по Т-4

ЮкВ

13183885

-

50/5

3678

3697

Таблица 3 (Таблица 6)

75

57

315.57.1

Холодильн ый пер., д. 1

Учет э/э по Т-1 ЮкВ

13183830

100/5

3894

3893

Таблица 3 (Таблица 6)

76

57

316.57.2

Холодильн ый пер., д.1

Учет э/э по Т-2

ЮкВ

13184077

3004040/

3003997/

3004087/

100/5

3892

3947

1301000648

Таблица 3 (Таблица 6)

77

57

317.57.3

Холодильн ый пер., д.1

Учет э/э по Т-3 ЮкВ

13183932

(3004516)

(3004232)

(3004404)

100/5

3895

3880

YLAQ

015601

Таблица 3 (Таблица 6)

78

57

318.57.4

Холодильн ый пер., д. 1

Учет э/э по Т-4 ЮкВ

13183878

100/5

3886

3897

Таблица 3 (Таблица 6)

79

59

329.59.1

Зеленый проспект,

Д-47А

Учет э/э по Т-1 ЮкВ

13183957

50/5

3703

3694

Таблица 3 (Таблица 6)

80

59

330.59.2

Зеленый проспект, Д.47А

Учет э/э по Т-2 ЮкВ

13183876

3004553

3004549

3004550

50/5

3691

3695

1301000676

Таблица 3 (Таблица 6)

81

59

331.59.3

Зеленый проспект,

Д.47А

Учет э/э по Т-3 ЮкВ

13183781

50/5

3696

3704

Таблица 3 (Таблица 6)

82

59

332.59.4

Зеленый проспект, Д.47А

Учет э/э по Т-4 ЮкВ

13184110

50/5

3682

3699

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8 ,

10

11

12

13

14

15.

83

60

336.60.1

Ул.

Маршала Чуйкова, д.14, корп.2

Учет э/э поТ-1 10 кВ

13181689

50/5

3735

3751

Таблица 3 (Таблица 6)

84

60

337.60.2

Ул.

Маршала Чуйкова, д.14, корп.2

Учет э/э по Т-2

10 кВ

13181680

3004515/

3004518/

3004471/

50/5

3736

3738

1301000610

Таблица 3 (Таблица 6)

85

60

338.60.3

Ул.

Маршала Чуйкова, д.14, корп.2

Учет э/э по Т-3

10 кВ

13181700

(3001259)

(3001245)

(3001261)

50/5

3755

3752

Таблица 3 (Таблица 6)

86

60

339.60.4

Ул.

Маршала Чуйкова, д.14, корп.2

Учет э/э по Т-4

10 кВ

13181653

50/5

3740

3742

Таблица 3 (Таблица 6)

87

61

343.61.1

Мичуринск ИЙ проспект, д.8, корп.2, стр.1

Учет э/э по Т-1 ЮкВ

13184105

50/5

3628

3722

YLAQ 015601

Таблица 3 (Таблица 6)

88

61

344.61.2

Мичуринск ИЙ проспект, д.8, корп.2, стр.1

Учет э/э по Т-2 ЮкВ

13183822

3001444/

3001426/

3001476/

50/5

3758

3781

1301000677

Таблица 3 (Таблица 6)

89

61

345.61.3

Мичуринск ИЙ проспект, д.8, корп.2, стр.1

Учет э/э по Т-3 ЮкВ

13151432

(3005040)

(3005044)

(3005004)

50/5

3627

3714

Таблица 3 (Таблица 6)

90

61

346.61.4

Мичуринск Ий проспект, д.8, корп.2, стр.1

Учет э/э по Т-4 ЮкВ

13183794

50/5

3720

3623

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

91

69

370.69.1

Ул.

Солянка,

д.14

Учет э/э по Т-1 ЮкВ

13183983

50/5

3707

3754

Таблица 3 (Таблица 6)

92

69

371.69.2

Ул. Солянка, д.14

Учет э/э по Т-2 ЮкВ

13184099

3004531/

3004530/

3004532/

50/5

3679

3756

1301000630

Таблица 3 (Таблица 6)

93

69

372.69.3

Ул. Солянка, д.14

Учет э/э по Т-3 ЮкВ

13184085

(3004519)

(3004469)

(3004482)

50/5

3757

3708

Таблица 3 (Таблица 6)

94

69

373.69.4

Ул.

Солянка, д.14

Учет э/э по Т-4 ЮкВ

13184075

50/5

3622

3680

Таблица 3 (Таблица 6)

95

116

481.116.1

Каширское шоссе, д.86А

Учет э/э поТ-1 ЮкВ

13183936

3004354

3004409

3004439

100/5

3836

3849

1301000604

Таблица 3 (Таблица 6)

96

169

504.169.1

Донецкая

ул., д.2, стр.1

Учет э/э по Т-1 ЮкВ

13183971

3001637

3001267

3001689

50/5

3728

3729

1301000625

YLAQ 015601

Таблица 3 (Таблица 6)

97

169

505.169.2

Донецкая

ул., д.2, стр.1

Учет э/э по Т-2

ЮкВ

13183906

50/5

3688

3693

Таблица 3 (Таблица 6)

98

1

1.1.1

Краснопруд ная ул., д.16, стр.1

Учет э/э поТ-1

6 кВ

13184101

150/5

4107

4116

Таблица 3 (Таблица 6)

99

1

2.1.2

Краснопруд ная ул., д.16, стр.2

Учет э/э по Т-2 6кВ

13183999

3001400/

3001438/

3001491/

150/5

4106

4110

1301000620

Таблица 3 (Таблица 6)

100

1

4.1.4

Краснопруд ная ул., д.16, стр.4

Учет э/э по Т-3 6кВ

13183819

(3005024)

(3005027)

(3005013)

150/5

4105

4136

Таблица 3 (Таблица 6)

101

1

5.1.5

Краснопруд ная ул., д.16, стр.5

Учет э/э по Т-4 6кВ

13183974

150/5

4104

4108

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

102

7

42.7.1

Карманицк ий пер., д.12А, стр.1

Учет э/э по Т-1

6 кВ

13183979

150/5

4078

4081

Таблица 3 (Таблица 6)

103

7

43.7.2

Карманицк ий пер., д.12А, стр.1

Учет э/э по Т-2 6кВ

13184111

3006972/

3006971/

3007083/

150/5

4080

4077

1301000562

Таблица 3 (Таблица 6)

104

7

44.7.3

Карманицк ий пер., д.12А, стр.1

Учет э/э по Т-3 6кВ

13184002

(3007014)

(3007013)

(3007077)

150/5

4076

4079

Таблица 3 (Таблица 6)

105

7

45.7.4

Карманицк ий пер., д.12А, стр.1

Учет э/э по Т-4

6 кВ

13183998

150/5

3969

4082

Таблица 3 (Таблица 6)

106

12

71.12.1

Неверовско го ул., д.11, стр. 1,2

Учет э/э по Т-1 бкВ

13183991

150/5

4075

4018

Таблица 3 (Таблица 6)

107

12

72.12.2

Неверовско го ул., д.11, стр. 1,2

Учет э/э по Т-2 6кВ

13183981

3007011/

(3006969)

3006980/

(3007022)

3006921/

(3007018)

150/5

4019

4010

1301000591

YLAQ

Таблица 3 (Таблица 6)

108

12

73.12.3

Неверовско го ул., д.11, стр. 1,2

Учет э/э по Т-3 6кВ

13183820

150/5

3939

4074

015601

Таблица 3 (Таблица 6)

109

16

97.16.1

Садовая-Каретная ул., д.10/5, стр.8

Учет э/э поТ-1 6кВ

13183996

150/5

4058

4059

Таблица 3 (Таблица 6)

110

16

98.16.2

Садовая-Каретная ул., д.10/5, стр.8

Учет э/э по Т-2 бкВ

13183855

150/5

4066

4067

Таблица 3 (Таблица 6)

111

16

99.16.3

Садовая-

Каретная ул., д.10/5, стр.8

Учет э/э по Т-3 бкВ

13184039

3004339/

(3004335)

3004449/

(3004327)

3004459/

(3004314)

150/5

4063

4064

1301000658

Таблица 3 (Таблица 6)

112

16

100.16.4

Садовая-Каретная ул., д.10/5, стр.8

Учет э/э по Т-4

6 кВ

13184006

150/5

4040

4043

Таблица 3 (Таблица 6)

113

16

101.16.5

Садовая-

Каретная ул., д.10/5, стр.8

Учет э/э по Т-5 бкВ

13184021

150/5

4052

4062

Таблица 3 (Таблица 6)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

114

17

106.17.1

Останкинск ая 1-я ул., Д.55А

Учет э/э по Т-1 6кВ

13183842

3004193

3004323

3004375

200/5

1204

1205

1301000576

YLAQ

015601

Таблица 3 (Таблица 6)

115

17

107.17.2

Останкинск ая 1-я ул., Д.55А

Учет э/э по Т-2 бкВ

13184044

200/5

1234

1235

Таблица 3 (Таблица 6)

116

17

108.17.3

Останкинск ая 1-я ул., Д.55А

Учет э/э по Т-3 бкВ

13183836

200/5

1236

1237

Таблица 3 (Таблица 6)

117

18

112.18.1

Михалковск

ая ул., д.8А

Учет э/э поТ-1 бкВ

13183797

3003942

3003941

3004000

150/5

4073

4101

1301000667

Таблица 3 (Таблица 6)

118

18

113.18.2

Михалковск

ая ул., д.8А

Учет э/э по Т-2 6кВ

13183798

150/5

4128

4129

Таблица 3 (Таблица 6)

119

18

114.18.3

Михалковск

ая ул., д.8А

Учет э/э по Т-3 6кВ

13183783

150/5

4126

4127

Таблица 3 (Таблица 6)

120

20

124.20.1

Щербакове кая ул., Д.11А

Учет э/э поТ-1 бкВ

13183984

3004283

3004293

3004261

150/5

4123

4124

1301000655

Таблица 3 (Таблица 6)

121

20

125.20.2

Щербакове кая ул., д.11 А

Учет э/э по Т-2

6 кВ

13183900

150/5

4115

4118

Таблица 3 (Таблица 6)

122

20

126.20.3

Щербакове кая ул., Д.11А

Учет э/э поТ-3

6 кВ

13183788

150/5

4131

4134

Таблица 3 (Таблица 6)

1

Количество трансформаторов определяется схемой подключения. Одни и те же трансформаторы напряжения могут входить в состав нескольких ИК. В присоединениях 0,4 (0,23) кВ трансформаторы напряжения отсутствуют, а при непосредственном включении счетчика в сеть 0,4 кВ отсутствуют и трансформаторы тока

2

В качестве резервного канала связи используется GSM-канал образованный другим оператором сотовой связи.

3

- Комплектность АСКУЭПР определена формуляром 1308.1.ФО.



Ссылки на другие приказы Росстандарта

  • №1599 от 20.07.2017
  • №1250 от 20.07.2020
  • №1365 от 10.08.2020
  • №1550 от 11.12.2015
  • №422 от 17.06.2012
  • №1072 от 11.09.2015
  • №1351 от 19.11.2013
  • №868 от 25.04.2017
  • №1596 от 08.08.2023
  • №2030 от 07.12.2020
  • №3601 от 19.09.2010
  • №3643 от 24.12.2007
  • №1055 от 03.07.2014
  • №1320 от 03.08.2020
  • №1553 от 20.06.2006
  • №648 от 26.05.2016
  • №3068 от 18.12.2019
  • №2900 от 16.12.2021
  • №1099 от 15.09.2013
  • №933 от 22.04.2019
  • №1089 от 28.04.2022
  • №315 от 07.02.2024
  • №1956 от 13.09.2018
  • №423 от 05.03.2019
  • №834 от 03.05.2018
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
