№2398 от 06.11.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 727725
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2398 от 06.11.2025
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
06 ноября 2025 г.
2398
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
от «_ »
и метрологии
ноября 2025 г. № _398
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |

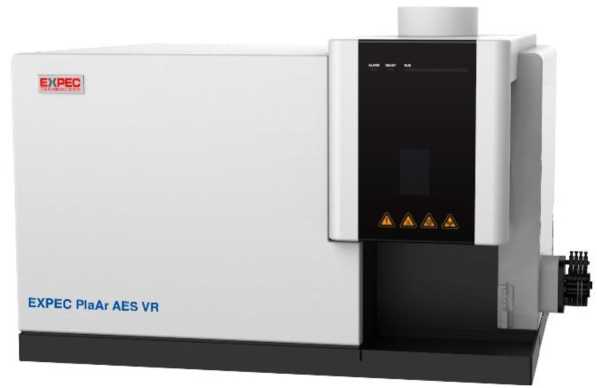

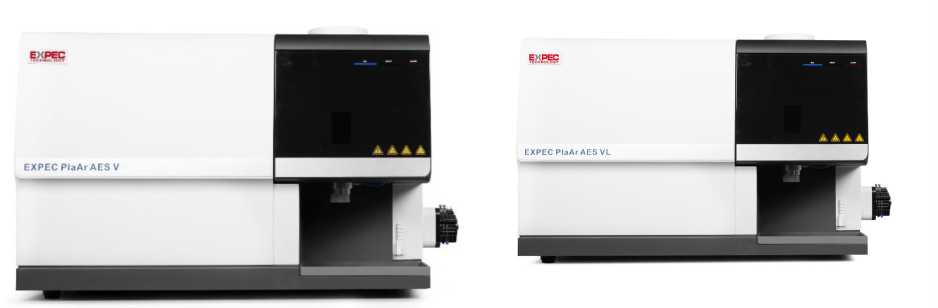

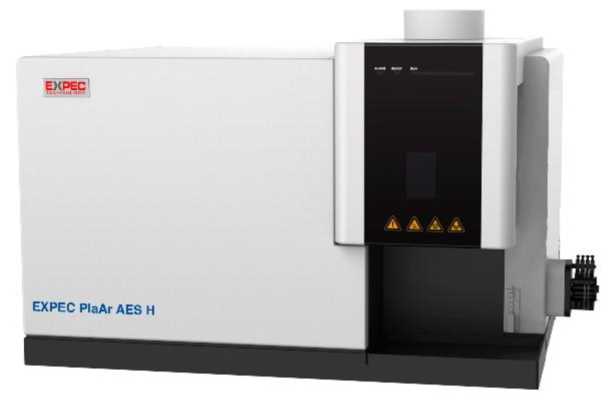

Спектрометры атомноэмиссионные с индуктивно связанной плазмой |
EXPEC PlaAr AES |
Модификац ия EXPEC PlaAr AES V, сер. № PV001B; модификац ия EXPEC PlaAr AES VL, сер. № 214P24B00 02 |
90183-23 |
Hangzhou EXPEC Technology Co., Ltd., Китай |
МП-242-2550 2023 |
МП-242-2550 2025 для вновь изготавливаем ых средств измерений в дополнение к МП-242-25502023 |
30.07. 2025 |
Общество с ограниченно й ответственно стью «Лабконцепт » (ООО «Лабконцепт »), г. Санкт-Петербург |
ФГУП «ВНИИМ им. Д.И. Менделеева» г. Санкт-Петербург | ||
|
2. |
Установки для поверки счетчиков электрической энергии |
«МИРТЕК- МЕТРОЛОГ ИЯ» |
0240301200 091 |
70802-18 |
МИРТ.411722. 001Д1 |
РТ-МП-412-551-2025 для вновь изготавливаем ых средств измерений в дополнение к МИРТ.411722. 001Д1 |
19.05. 2025 |
Общество с ограниченно й ответственно стью «МИРТЕК» (ООО «МИРТЕК»), Ростовская обл., г. Таганрог |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » н_ябр_ 2025 г. № 2398
Лист № 1 Регистрационный № 70802-18 Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для поверки счетчиков электрической энергии «МИРТЕК-МЕТРОЛОГИЯ» Назначение средства измеренийУстановки для поверки счетчиков электрической энергии «МИРТЕК-МЕТРОЛОГИЯ» (далее - установки) предназначены для калибровки и поверки однофазных и трехфазных счетчиков активной и реактивной электрической энергии, а также для калибровки и поверки средств измерений напряжения, силы переменного тока, активной и реактивной мощности в промышленном диапазоне частот. Классы точности калибруемых и поверяемых с помощью установок трехфазной модификации средств измерений: счетчики активной энергии класса точности (кл.т.) 0,2S и менее точные, счетчики реактивной энергии кл.т. 0,5 и менее точные, средства измерений напряжения, силы переменного тока, активной мощности кл.т. 0,2 и менее точные, средств измерений реактивной мощности кл.т. 0,5 и менее точные. Классы точности калибруемых и поверяемых с помощью установок однофазной модификации средств измерений: счетчики активной энергии кл.т. 0,5S и менее точные, счетчики реактивной энергии кл.т. 1,0 и менее точные, средства измерений напряжения, силы переменного тока, активной мощности кл.т. 0,5 и менее точные, средства измерений реактивной мощности кл.т. 1,0 и менее точные.
Описание средства измеренийПринцип работы установок основан на создании в параллельных и последовательных цепях, калибруемых и поверяемых (далее - поверяемых), а также эталонного счетчиков, сигналов напряжения и тока с помощью блока управления (БУ) и преобразователя испытательных сигналов (ПИС). Определение погрешностей поверяемых счетчиков производится методом эталонного счетчика путем сравнения результатов измерений выходной мощности ПИС поверяемыми счетчиками и эталонным счетчиком установки.
Установки однофазных модификаций выпускаются в 2-х конструктивных исполнениях:
-
- стационарное раздельное;
-
- стационарное совмещенное.
Установки трехфазных модификаций выпускаются в 4-х конструктивных исполнениях:
-
- стационарное раздельное;
-
- стационарное совмещенное;
-
- малогабаритное лабораторное;
-
- малогабаритное портативное.
Установки универсальной модификации выпускаются в 2-х конструктивных исполнениях:
-
- стационарное раздельное;
-
- стационарное совмещенное.
Установки универсальной модификации представляют собой разновидность трехфазных установок, которые на стенде (или стендах) для навески счетчиков имеют раздельные контактирующие устройства для оперативного подключения однофазных и трехфазных счетчиков.
Установки стационарного раздельного исполнения выполнены из стойки, содержащей БУ и ПИС, и стенда (или стендов) для навески счетчиков.
БУ и ПИС установок стационарного совмещенного исполнения конструктивно объединены со стендом для навески счетчиков.
Установки стационарного раздельного и совмещенного конструктивного исполнения, а также малогабаритного лабораторного исполнения, в зависимости от модификации, содержат одно- или трехфазный ПИС и, соответственно, одно- или трехфазный эталонный счетчик электрической энергии.
Установки трехфазной модификации малогабаритного портативного исполнения состоят из БУ, содержащего ПИС и встроенный модуль, выполняющий функции эталонного счетчика.
ПИС установок всех модификаций и исполнений выполнен на основе усилителей мощности с широтно-импульсной модуляцией. Усилители охвачены отрицательными обратными связями, обеспечивающими высокую стабильность выходной мощности.
Стенды установок всех модификаций и исполнений, в которые они входят, содержат на каждом поверочном месте:
- контактирующее устройство для оперативного подключения счетчиков;
- фотосчитывающее устройство с механизмом перемещения;
- вычислитель погрешности с цифровым индикатором.
Фотосчитывающее устройство предназначено для сканирования меток, нанесенных на диск электромеханического счетчика, или для контроля состояния светодиодов электронного счетчика.
Стенды установок однофазных модификаций, для обеспечения возможности калибровки и поверки однофазных счетчиков с соединенными параллельными и последовательными цепями, содержат изолирующие трансформаторы напряжения с количеством вторичных обмоток, равным количеству поверочных мест. Конструкция стенда позволяет производить поверку и калибровку однофазных счетчиков с одним и двумя датчиками тока.
Стенды установок трехфазных модификаций стационарного раздельного и совмещенного конструктивного исполнения, в зависимости от комплектности, для обеспечения возможности калибровки и поверки трехфазных счетчиков с соединенными параллельными и последовательными цепями могут содержать изолирующие трансформаторы тока.
Стенды установок универсальной модификации, для обеспечения возможности калибровки и поверки однофазных счетчиков с соединенными параллельными и последовательными цепями, содержат изолирующие трансформаторы напряжения с количеством вторичных обмоток, равным количеству поверочных мест, а также трехфазных счетчиков с соединенными параллельными и последовательными цепями могут содержать изолирующие трансформаторы тока. Конструкция стенда позволяет производить поверку и калибровку однофазных счетчиков с одним и двумя датчиками тока.
Установки работают в автоматическом и в ручном режимах.
Управление установкой в ручном режиме производится с помощью клавиатуры, расположенной в БУ. Результаты определения погрешностей счетчиков отображаются на индикаторных табло стендов.
Управление работой в автоматическом режиме осуществляется с помощью внешнего персонального компьютера. Результаты определения погрешностей счетчиков отображаются на индикаторных табло стендов и на мониторе управляющего персонального компьютера.
Выходные цепи напряжения и тока установки оснащены системой защиты от недопустимой нагрузки.
Выпускаемые модификации установок отличаются:
- основной погрешностью;
- диапазоном выходного тока;
- возможностью определения погрешности встроенных часов счетчиков.
Установки универсальных и трехфазных модификаций стационарного раздельного и совмещенного конструктивного исполнения, в зависимости от комплектности, отличаются наличием или отсутствием возможности калибровки и поверки счетчиков с соединенными параллельными и последовательными цепями.
Внешний вид установок, в том числе расположение органов управления, разъемов и мест для навески счетчиков, зависит от исполнения и не влияет на метрологические характеристики установок. Общий вид установки стационарного раздельного конструктивного исполнения представлен на рисунке 1, установки стационарного совмещенного конструктивного исполнения на рисунке 2, установки малогабаритного лабораторного исполнения - на рисунке 3, установки малогабаритного портативного исполнения - на рисунке 4.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой или верхней панели в зависимости от конструктивного исполнения установки.
Структура условного обозначения
____о____® ® ® @__® ® ® МИРТЕК-МЕТРОЛОГИЯ - Х - Х - ХХХ - ХХ - ХХ - ХХ-ХХ-ХХХ-ХХ - Х - Х о Тип установки
@ Модификация установки
1 - однофазная
-
3 - трехфазная
-
4 - универсальная
® Конструктивное исполнение установки
F - стационарное раздельное
I - стационарное совмещенное
L - малогабаритное лабораторное
P - малогабаритное портативное
@ Относительная погрешность в режиме определения погрешности счетчиков активной электроэнергии
0.05 - ±0,05 %
0.1 - ±0,1 %
@ Количество однофазных поверочных рабочих мест на установке
(Нет символа) - отдельные однофазные поверочные рабочие места на установке отсутствуют
n, где n - число, обозначающее количество однофазных поверочных рабочих мест на установке (если мест нет, число не указывается)
@ Количество трехфазных поверочных рабочих мест на установке
(Нет символа) - отдельные трехфазные поверочные рабочие места на установке отсутствуют
n, где n - число, обозначающее количество трехфазных поверочных рабочих мест на установке (если мест нет число не указывается)
@ Дополнительные функции
VT - наличие однофазного изолирующего трансформатора напряжения
CT - наличие трехфазных изолирующих трансформаторов тока RTC - наличие блока для определения погрешности хода часов DL1 - последовательная поверка однофазных счетчиков с двумя токовыми цепями
DL2 - одновременная поверка однофазных счетчиков с двумя токовыми цепями
DL3 - последовательная поверка трехфазных счетчиков с измерительным элементом в цепи нейтрали
DL4 - одновременная поверка трехфазных счетчиков с измерительным элементом в цепи нейтрали
(Нет символа) - дополнительные функции отсутствуют
® Диапазон частоты выходных напряжения и тока
(Нет символа) - от 45 до 65 Гц
F - от 40 до 70 Гц
@ Диапазон задаваемых гармонических составляющих в выходных сигналах напряжения и тока (Нет символа) - от 2 до 21 для однофазных и трехфазных установок стационарных исполнений и от 2 до 31 для трехфазных установок малогабаритных исполнений
G - от 2 до 51

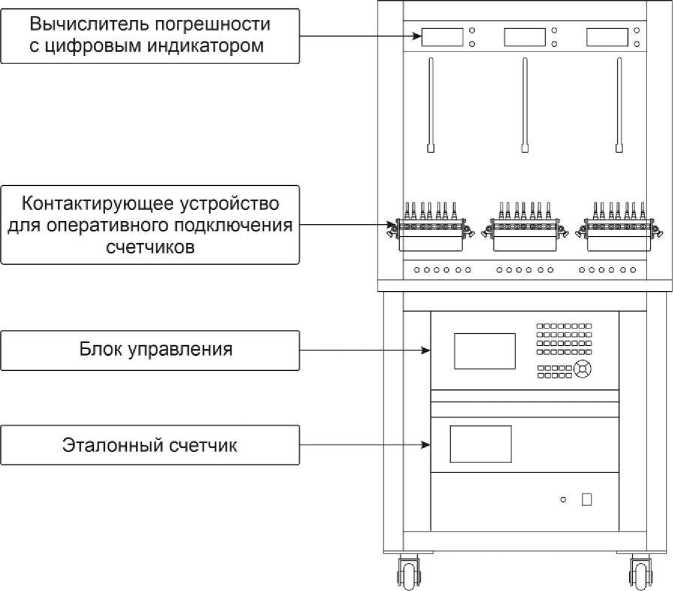

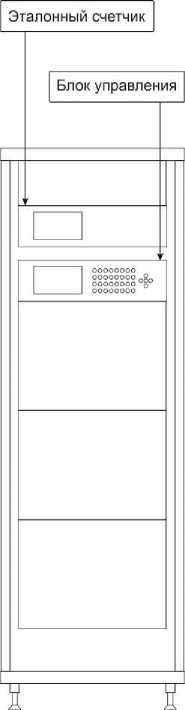

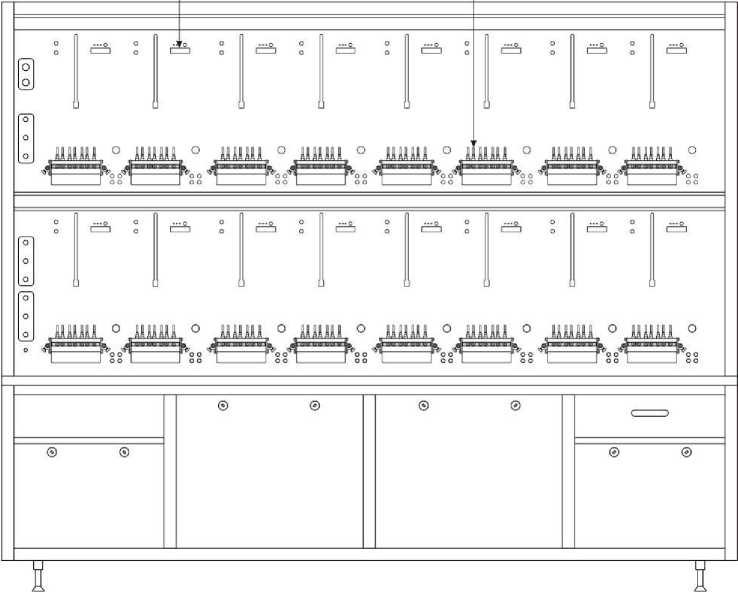

Рисунок 1 - Общий вид установки стационарного раздельного конструктивного исполнения (трехфазной модификации на 16 рабочих мест)

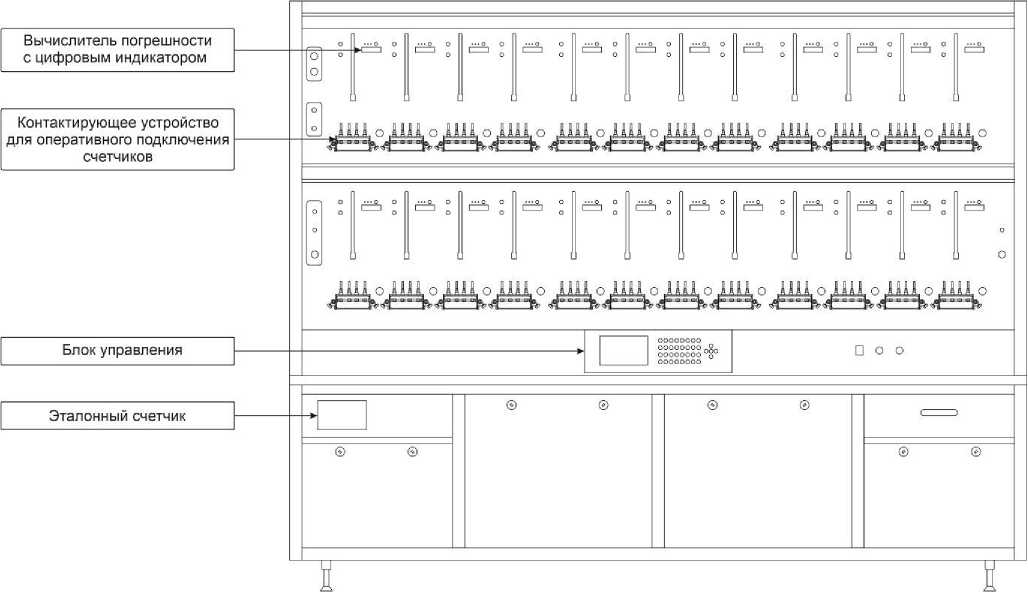

Рисунок 2 - Общий вид установки
стационарного совмещенного конструктивного исполнения (однофазной модификации на 24 рабочих места)

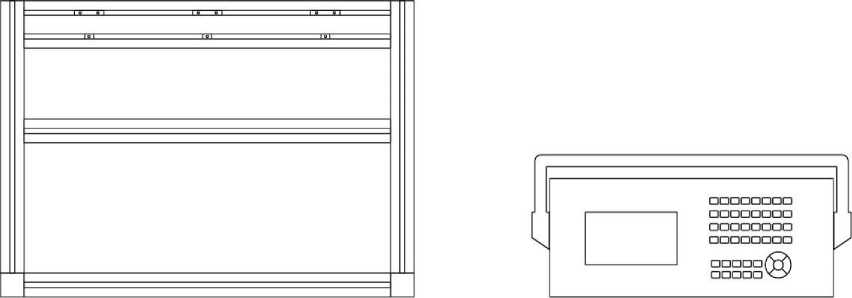

Рисунок 3 - Общий вид установки малогабаритного лабораторного конструктивного исполнения (трехфазной модификации на 3 рабочих места)
Рисунок 4 - Общий вид установки малогабаритного портативного конструктивного исполнения
Метрологические характеристики установок определяются эталонным счетчиком. Доступ к встроенному ПО эталонного счетчика без нарушения пломб невозможен. Пломбы с оттиском знака поверки устанавливаются:
-
- на эталонный счетчик (кроме установок портативного исполнения);
-
- на блок управления (для установок портативного исполнения);
-
- на блоки изолирующих трансформаторов напряжения (при наличии);
-
- на блоки изолирующих трансформаторов тока (при наличии);
-
- на блоке для определения погрешности хода часов (при наличии).
Идентификационные данные программного обеспечения (далее - ПО) установок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО установок
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
MT31 |
MT32 |
MT33 |
MT34 |
|
Номер версии (идентификационный номер) ПО |
034 | |||
|
Цифровой идентификатор ПО |
3CA6 |
40EA |
3987 |
3E9A |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |||
Номера версий и цифровые идентификаторы ПО можно получить из установок с помощью конфигурационного программного обеспечения.
Встроенные ПО блока управления и вычислителей погрешности не являются метрологически значимыми и не требуют дополнительной защиты. Метрологические параметры установок обеспечиваются входящими в их состав эталонными счетчиками. Для предотвращения доступа к памяти программ эталонные счетчики пломбируются.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические и технические характеристикиТехнические характеристики установок приведены в таблице 2.
Метрологические характеристики однофазных установок приведены в таблице 3.
Метрологические характеристики трехфазных установок, не содержащих в составе изолирующие трансформаторы тока, приведены в таблице 4.
Метрологические характеристики трехфазных установок, содержащих в составе изолирующие трансформаторы тока, приведены в таблице 5.
Дополнительные погрешности установок приведены в таблице 6.
Таблица 2 - Технические характеристики установок
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон выходного напряжения, В |
от 1 до 300 |
|
Диапазон выходного тока, А:
|
от 0,001 до 100,0 (при силе тока от 100 до 120 значения погрешности не нормируются) от 0,001 до 120,0 |
|
Пределы допускаемых значений относительной погрешности задания выходного напряжения, % |
±0,5 |
|
Пределы допускаемых значений относительной погрешности задания силы выходного тока, % |
±0,5 |
|
Диапазон частоты выходных напряжения и тока, Г ц
|
от 45 до 65 от 40 до 70 |
|
Дискретность регулирования частоты выходных напряжения и тока, Г ц |
0,01 |
|
Диапазон углов сдвига фазы между фазными сигналами напряжения и тока, ° |
от 0 до 360 |
|
Дискретность регулирования углов сдвига фазы между фазными сигналами напряжения и тока, градус |
0,01 |
|
Нестабильность выходной мощности в период 3 минуты при коэффициенте мощности 1,0, %, не более |
±0,05 |
|
Выходная мощность на фазу в канале напряжения, В^А:
|
от 0 до 800 от 0 до 50 |
|
Выходная мощность на фазу в канале напряжения на поверочных местах однофазных установок, ВА |
от 0 до 15 |
|
Характер нагрузки канала напряжения стационарных одно- и трехфазных установок:
|
Активная от 0,5 до 1,0 4 |
|
Выходная мощность при токе максимальной силы, на фазу в канале тока, В^А:
|
от 0 до 1500 от 0 до 100 |
|
Выходная мощность на фазу в канале тока на поверочных местах стационарных трехфазных установок, оснащенных изолирующими трансформаторами тока, при токе силой 120 А, ВА |
от 0 до 60 |
|
Коэффициент искажения синусоидальности сигналов напряжения и тока при задании синусоидальных выходных сигналов на линейной нагрузке, %, не более:
|
0,5 1,0 |
Продолжение таблицы 2
|
1 |
2 |
|
Порядок задаваемых гармонических составляющих в выходных сигналах напряжения и тока: - однофазных и трехфазных установок стационарных исполнений |
от 2 до 21 |
|
- трехфазных установок малогабаритных исполнений |
от 2 до 31 |
|
- однофазных и трехфазных установок с символом «G» |
от 2 до 51 |
|
Уровень задаваемых гармонических составляющих в выходных сигналах напряжения и тока, % от уровня основной гармоники |
до 40 |
|
Номинальное напряжение питающей сети, В: - однофазных установок стационарных исполнений |
220 |
|
- трехфазных установок стационарных исполнений |
220 |
|
- трехфазных установок малогабаритных исполнений |
220 |
|
Диапазон напряжения питающей сети, % |
±10 |
|
Номинальное значение частоты питающей сети, Гц |
50 или 60 |
|
Диапазон частоты тока питающей сети, % |
от -5 до +5 |
|
Мощность, потребляемая от сети питания, А, не более: - однофазных установок стационарных исполнений |
3500 |
|
- трехфазных установок стационарных исполнений |
7000 |
|
- трехфазных установок малогабаритных исполнений |
500 |
|
Габаритные размеры стойки установок, мм, не более - стационарного раздельного исполнения |
600;800; 2000 |
|
Масса стойки установок стационарного раздельного исполнения, кг, не более - для однофазных установок |
220 |
|
- для трехфазных установок |
290 |
|
Габаритные размеры стендов установок, мм, не более: - однофазных установок стационарных исполнений |
2500;800; 2000 |
|
- трехфазных установок стационарных исполнений |
2500; 800; 2000 |
|
- трехфазных установок малогабаритных исполнений |
800;800; 1600 |
|
Масса стендов установок, кг, не более: - однофазных установок стационарных совмещенного исполнения |
450 |
|
- однофазных установок стационарных раздельного исполнения |
370 |
|
- трехфазных установок стационарных совмещенного исполнения |
700 |
|
- трехфазных установок стационарных раздельного исполнения |
550 |
|
- трехфазных установок малогабаритных исполнений |
130 |
|
Габаритные размеры малогабаритной установки портативного исполнения, мм, не более |
570; 550; 220 |
|
Масса малогабаритной установки портативного исполнения, кг, не более |
35 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Условия применения: - температура окружающего воздуха, °С |
от +10 до +40 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 3 - Метрологические характеристики однофазных установок при выходном фазном напряжении от 40 до 300 В
|
Наименования погрешностей |
Значения и единицы измерения погрешностей |
Значения коэффициентов мощности cos ф или sin ф, соответствующих мощности |
Диапазоны напряжения и силы выходного тока |
|
1 |
2 |
3 |
4 |
|
Пределы допускаемых значений относительной погрешности: | |||
|
- при измерении выходного напряжения U, 6U; |
±0,15 % |
- |
от 40 до 180 В |
|
±0,10 % |
- |
от 180 до 300 В | |
|
- при измерении силы выходного тока I, 5I; |
±0,10 % |
- |
от 0,01 до 0,05 А |
|
±0,05 % |
- |
от 0,05 до 100 А | |
|
±0,20 % |
от 0,9 до 1,0 и от - 0,9 до - 1,0 |
от 40 до 180 В от 0,01 до 0,05 А |
|
±0,15 % |
от 0,5 до 1,0 и от - 0,5 до - 1,0 |
от 180 до 300 В от 0,01 до 0,05 А | |
|
±0,10 %1) ±0,15 % ±0,20 % |
±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк. |
от 40 до 180 В от 0,05 до 100,0 А | |
|
±0,08 %1) ±0,12 % ±0,15 % |
±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк. |
от 180 до 300 В от 0,05 до 100,0 А | |
|
±0,50 % |
от 0,9 до 1,0 и от - 0,9 до - 1,0 |
от 40 до 180 В от 0,01 до 0,05 А |
|
±0,30 % |
от 0,5 до 1,0 и от - 0,5 до - 1,0 |
от 180 до 300 В от 0,01 до 0,05 А | |
|
±0,20 %1) ±0,30 % ±0,40 % |
±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк. |
от 40 до 180 В от 0,05 до 100,0 А | |
|
±0,15 %1) ±0,25 % ±0,30 % |
±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк. |
от 180 до 300 В от 0,05 до 100,0 А | |
|
Пределы допускаемых значений абсолютной погрешности измерения частоты основной гармоники |
±0,01 Гц |
- |
от 45 до 65 Гц от 40 до 70 Гц для установок с символом «F» |
|
Пределы допускаемых значений относительной погрешности измерения периода импульсов3) |
±540'5 % |
- |
- |
1) При промежуточных значениях коэффициентов мощности в диапазонах от минус 0,25 до минус 0,5, от минус 0,5 до минус 1,0; от 0,25 до 0,5 и от 0,5 до 1,0 значения погрешностей определяются путем линейной интерполяции.
Таблица 4 - Метрологические характеристики трехфазных установок, не содержащих в составе изолирующие трансформаторы тока при выходном фазном напряжении от 40 до 300 В
|
Наименования погрешностей |
Значения и единицы измерения погрешностей |
Значения коэффициентов мощности cos ф или sin ф, соответствующих мощности |
Диапазоны силы выходного тока, А |
|
1 |
2 |
3 |
4 |
|
Пределы допускаемых значений относительной погрешности: | |||
|
- при измерении выходного напряжения U, 3U |
±0,05 % |
- |
- |
|
- при измерении силы выходного тока I, 3I |
±0,10 % |
- |
от 0,01 до 0,05 |
|
±0,05 % |
- |
от 0,05 до 120,0 | |
|
±0,10 %1) ±0,12 % |
±1,0 ±0,5 инд. и емк. |
от 0,01 до 0,05 |
|
±0,05 %1) ±0,06 % ±0,12 % |
±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк. |
от 0,05 до 120,0 | |
|
±0,15 %1) ±0,20 % |
±1,0 ±0,5 инд. и емк. |
от 0,01 до 0,05 |
|
±0,10 %1) ±0,12 % ±0,18 % |
±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк. |
от 0,05 до 120,0 | |
|
Пределы допускаемых значений относительной погрешности при симметричном трехфазном напряжении и несимметричной (однофазной) нагрузке: |
от 0,5 до 1,0 и от -0.5 до -1,0 |
от 0,05 до 120,0 | |
|
- при измерении активной мощности, ЗР1фн |
1,5-5Р | ||
|
- при измерении реактивной мощности, 6С)|фц2' |
1,5-5Q | ||
|
- в режиме определения погрешностей трехфазных счетчиков активной энергии, ЗРсч1фн |
1,5-ЗРсч | ||
|
- в режиме определения погрешностей трехфазных счетчиков реактивной энергии, ЗС)сч1фп2' |
1,5-5Qg4 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
|
Разность между значениями погрешностей при симметричном трехфазном напряжении, несимметричной (однофазной) нагрузке и значениями погрешностей при симметричном трехфазном напряжении и симметричной многофазной нагрузке, не превышает: |
±1,0 |
от 1 до 50 | |
|
- при измерении активной мощности |
2^6Р | ||
|
- при измерении реактивной мощности2) |
2^6Q | ||
|
- в режиме определения погрешностей трехфазных счетчиков активной энергии |
2^6Рсч | ||
|
- в режиме определения погрешностей трехфазных счетчиков реактивной энергии2) |
2-5Qch | ||
|
Пределы допускаемых значений абсолютной погрешности измерения частоты тока основной гармоники |
±0,01 Гц |
- |
от 45 до 65 Гц от 40 до 70 Гц для установок с символом «F» |
|
Пределы допускаемых значений относительной погрешности измерения периода импульсов3) |
±540’5 % |
- |
- |
| |||
Таблица 5 - Метрологические характеристики трехфазных установок, содержащих в составе изолирующие трансформаторы тока при выходном фазном напряжении от 40 до 300 В
|
Наименования погрешностей |
Значения и единицы измерения погрешностей |
Значения коэффициентов мощности cos ф или sin ф, соответствующих мощности |
Диапазоны силы выходного тока, А |
|
1 |
2 |
3 |
4 |
|
Пределы допускаемых значений относительной погрешности, не более: | |||
|
- при измерении выходного напряжения U, 6U |
±0,05 % |
- |
- |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
|
- при измерении силы выходного тока I, 3I |
±0,50 % |
- |
от 0,01 до 0,02 |
|
±0,20 % |
- |
от 0,02 до 0,05 | |
|
±0,10 % |
- |
от 0,05 до 0,20 | |
|
±0,06 % |
- |
от 0,20 до 120,0 | |
|
±0,50 % |
от 0,9 до 1,0 и от - 0,9 до - 1,0 |
от 0,01 до 0,02 |
|
±0,20 %1) ±0,30 % |
±1,0 ±0,5 инд. И емк. |
От 0,02 до 0,05 | |
|
±0,10 %1) ±0,15 % ±0,20 % |
±1,0 ±0,5 инд. И емк. ±0,25 инд. И емк. |
От 0,05 до 120,0 | |
|
±0,50 % |
от 0,9 до 1,0 и от - 0,9 до - 1,0 |
от 0,01 до 0,02 |
|
±0,25 %1) ±0,35 % |
±1,0 ±0,5 инд. И емк. |
От 0,02 до 0,05 | |
|
±0,15 %1) ±0,20 % ±0,30 % |
±1,0 ±0,5 инд. И емк. ±0,25 инд. И емк. |
От 0,05 до 0,20 | |
|
±0,10 %1) ±0,15 % ±0,20 % |
±1,0 ±0,5 инд. И емк. ±0,25 инд. И емк. |
От 0,20 до 120,0 | |
|
Пределы допускаемых значений относительной погрешности при симметричном трехфазном напряжении и несимметричной (однофазной) нагрузке: |
от 0,5 до 1,0 и от -0.5 до -1,0 |
от 0,05 до 120,0 | |
|
- при измерении активной мощности, ЗР1фн |
1,5-5Р | ||
|
- при измерении реактивной мощности, 6С)|фц2' |
1,5-5Q | ||
|
- в режиме определения погрешностей трехфазных счетчиков активной энергии, ЗРсч1фн |
1,5-ЗРсч | ||
|
- в режиме определения погрешностей трехфазных счетчиков реактивной энергии, ЗС)сч1фп2' |
1,5-5Qg4 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
|
Разность между значениями погрешностей при симметричном трехфазном напряжении, несимметричной (однофазной) нагрузке и значениями погрешностей при симметричном трехфазном напряжении и симметричной многофазной нагрузке, не превышает: |
±1,0 |
от 1 до 50 | |
|
- при измерении активной мощности |
2^6Р | ||
|
- при измерении реактивной мощности2) |
2^6Q | ||
|
- в режиме определении погрешностей счетчиков активной энергии |
2^6Рсч | ||
|
- в режиме определении погрешностей счетчиков реактивной энергии2) |
2-5Qch | ||
|
Пределы допускаемых значений абсолютной погрешности измерения частоты основной гармоники |
±0,01 Гц |
- |
от 45 до 65 Гц от 40 до 70 Гц для установок с символом «F» |
|
Пределы допускаемых значений относительной погрешности измерения периода импульсов3) |
±540’5 % |
- |
- |
| |||
Таблица 6 - Дополнительные погрешности
|
Наименования погрешностей |
Наименования, диапазоны изменения и единицы измерения влияющих величины |
Пределы допускаемых значений дополнительных погрешностей |
Диапазоны изменения информативных параметров сигналов |
|
Пределы дополнительной погрешности измерений активной мощности |
Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз, для установок трехфазной модификации |
±0,10 % |
от 40 до 300 В от 1 до 50 А Коэффициент мощности cos ф или sin ф (соответствующий мощности) от 0,5 до 1,0 и от - 0,5 до - 1,0 |
|
Пределы дополнительной погрешности измерений реактивной мощности |
±0,10 % | ||
|
Пределы дополнительной погрешности в режиме определения погрешностей счетчиков активной энергии |
±0,10 % | ||
|
Пределы дополнительной погрешности в режиме определения погрешностей счетчиков реактивной энергии |
±0,10 % | ||
|
Пределы дополнительной погрешности измерений силы тока |
Искажение формы кривой тока при изменении значения полного коэффициента гармоник от 10 % до 50 % |
±0,05-61/% |
от 50 до 240 В от 0,5 до 50 А Коэффициент мощности cos ф или sin ф (соответствующий мощности) 1,0 и - 1,0 |
|
Пределы дополнительной погрешности измерений активной мощности |
±0,05 -5Р/% | ||
|
Пределы дополнительной погрешности измерений реактивной мощности |
±0,05 -6Q/% | ||
|
Пределы дополнительной погрешности в режиме определения погрешностей счетчиков активной энергии |
±0,05^6Рсч/% | ||
|
Пределы дополнительной погрешности в режиме определения погрешностей счетчиков реактивной энергии |
±0,05-6Qc4/% |
- |
наносится на корпус установки в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и формуляра типографским способом.
Комплектность средства измеренийКомплект поставки приведен в таблице 7.
Таблица 7 - Комплект поставки установок
|
Наименование |
Обозначение |
Количество, шт./экз. |
Примечание |
|
Установка для поверки счетчиков электрической энергии |
«МИРТЕК- МЕТРОЛОГИЯ» |
1 |
Исполнение соответствует заказу |
|
Руководство по эксплуатации |
МИРТ.411722.001РЭ |
1 |
В электронном виде |
|
Формуляр |
МИРТ.411722.001ФО |
1 |
В бумажном виде |
|
Комплект ЗИП |
- |
1 |
В зависимости от исполнения установки |
|
Технологическое программное обеспечение |
- |
1 |
В электронном виде |
|
Примечание - Последние версии технологического ПО и документации размещены на официальном сайте mirtekgroup.com и свободно доступны для загрузки. | |||
приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411722.001РЭ.
Нормативные и технические документы, устанавливающие требования к установкам для поверки счетчиков электрической энергии «МИРТЕК-МЕТРОЛОГИЯ»ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.584-2004 Государственная система обеспечения единства измерений. Счетчики статические активной электрической энергии переменного тока. Методика поверки
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1 • 10-1до 1 • 106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
МИРТ.411722.001ТУ «Установки для поверки счетчиков электрической энергии «МИРТЕК-МЕТРОЛОГИЯ». Технические условия»
ИзготовительОбщество с ограниченной ответственностью «МИРТЕК»
(ООО «МИРТЕК»)
ИНН 6154125635
Адрес: 347927, Ростовская область, г. Таганрог, Поляковское Шоссе, 15-к Телефон/факс: +7 (8634) 34-33-33
E-mail: info@mirtekgroup.ru Веб-сайт: www.mirtekgroup.com
Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон (факс): 8 (495) 437 55 77, 8 (495) 437 56 66 E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
В части вносимых изменений
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (495) 546-45-01
E-mail: info@rostest.ru
Веб-сайт: www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.310639
-
2) Измерение реактивной мощности и энергии производится на основе вычисления квадратного корня из разности квадратов полной и активной мощностей.
-
3) Нормируется для установок, содержащих в составе блок для поверки точности хода часов поверяемых СИ.
Лист № 1 Регистрационный № 90183-23 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES Назначение средства измеренийСпектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES (далее - спектрометры) предназначены для измерений содержания элементов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии в соответствии с методами (методиками) измерений.
Описание средства измерений
Принцип действия спектрометров основан на одновременном измерении интенсивности эмиссии атомов и ионов элементов, образующихся при попадании аэрозоля пробы в аргоновую индуктивно связанную плазму, и определении массовой концентрации определяемых элементов на основе полученных измерений.
Конструктивно спектрометры представляют собой настольные приборы, состоящие из системы ввода пробы (перистальтический насос, распылитель, распылительная камера, плазменная горелка), спектрального блока на основе Эшелле-полихроматора с двумя диспергирующими элементами (дифракционная решётка и двухходовая кварцевая призма) и матричного мегапиксельного CCD-детектора. Спектральный блок спектрометров имеет возможность продувки следующими газами: аргон и азот.
Управление спектрометрами осуществляется с помощью внешнего персонального компьютера с предустановленным программным обеспечением PlaAr AES WS.
Спектрометры выпускаются в следующих модификациях: EXPEC PlaAr AES V, EXPEC PlaAr AES VL, EXPEC PlaAr AES VR, EXPEC PlaAr AES H, которые отличаются между собой режимами наблюдения плазмы и расположением плазменной горелки.
Спектрометры модификаций EXPEC PlaAr AES V, EXPEC PlaAr AES VL и EXPEC PlaAr AES H имеют возможность работы в аксиальном и радиальном режимах наблюдения плазмы. Спектрометры модификации EXPEC PlaAr AES VR имеют возможность работы только в радиальном режиме наблюдения плазмы.
Плазменная горелка в спектрометрах модификаций EXPEC PlaAr AES H расположена горизонтально, в модификациях EXPEC PlaAr AES V, EXPEC PlaAr AES VL и EXPEC PlaAr AES VR - вертикально.
Нанесение знака поверки на спектрометры и их пломбирование не предусмотрено.
Обозначение модификации и серийный номер спектрометра в формате буквенно-цифрового или цифрового обозначения, идентифицирующий каждый экземпляр спектрометра, наносятся на информационную табличку (шильду), расположенную на задней панели спектрометра, ударным или типографским способом в процессе её изготовления.
Общий вид спектрометров и вид информационной таблички (шильды) приведены на рисунках 1-4.
а) б)
Рисунок 1 - Общий вид спектрометров модификаций EXPEC PlaAr AES V (а) и EXPEC PlaAr AES VL (б)
Рисунок 2 - Общий вид спектрометра модификации EXPEC PlaAr AES H
Место нанесения
знака утверждения типа
Место нанесения обозначения модификации
Рисунок 3 - Общий вид спектрометра модификации EXPEC PlaAr AES VR
>< Inductively Coupled Plasma
TECHNOLOGY Emission Spectrometer
Manufacturer:
Date:
Hangzhou EXPEC Technology Co., Ltd.
XPEC F
PV001В
08.2023
Место нанесения серийного номера
Рисунок 4 - Вид информационной таблички (шильды) с указанием мест нанесения серийного номера и знака утверждения типа
Спектрометры оснащены встроенным программным обеспечением и автономным программным обеспечением PlaAr AES WS (далее - ПО).
Идентификационные данные ПО приведены в таблицах 1 и 2.
Метрологически значимая часть встроенного ПО выполняет функции сбора первичных данных и передачи их в автономное ПО.
Метрологически значимая часть автономного ПО выполняет следующие функции:
-
- управление спектрометром и прочие аппаратные функции спектрометра;
-
- настройка режимов работы;
-
- сбор, обработка, хранение, контроль и защита результатов измерений;
-
- создание отчетов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики спектрометра учтено при нормировании характеристик.
аблица 1 - Идентификационные данные автономного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PlaAr AES WS |
|
Номер версии (идентификационный номер) ПО |
V2.x.Axxx.AxxA.xxx или V2.x.Axxx.AxxA.xxx.x |
|
Цифровой идентификатор ПО |
— |
|
Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде буквенно-цифрового обозначения в начале номера версии (до первой точки) и последующим рядом цифр и букв, принимающих значения от 0 до 9 (обозначенных буквами «х») и от A до Z (обозначенных индексом «А»), которые описывают модификации ПО. | |
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО |
ICP-OES.07xxA. Ахххх.АхА.ххх |
|
Цифровой идентификатор ПО |
— |
|
Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии (две первые цифры после обозначения «ICP-OES.») и последующим рядом цифр и букв, принимающих значения от 0 до 9 (обозначенных буквами «х») и от A до Z (обозначенных индексом «A»), которые описывают модификации ПО. | |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
EXPEC PlaAr AES VR |
EXPEC PlaAr AES H |
EXPEC PlaAr AES V |
EXPEC PlaAr AES VL | |
|
Спектральный диапазон, нм |
от 165 до 870 |
от 160 до 990 |
от 165 до 875 | |
|
Пределы обнаружения контрольных элементов (по критерию 3g) при аксиальном наблюдении, мкг/дм3, не более: - барий (1=455,403 нм) |
0,5 |
0,4 |
0,5 | |
|
- цинк (1=213,856 нм) |
2,5 |
1,0 |
1,5 | |
|
- марганец (1=257,610 нм) |
0,5 |
0,5 |
0,5 | |
|
- медь (1=324,754 нм) |
4,0 |
1,5 |
2,0 | |
|
- никель (1=231,604 нм) |
5,0 |
1,5 |
2,0 | |
|
- кадмий (1=228,802 нм) |
2,0 |
1,0 |
1,5 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||
|
EXPEC PlaAr AES VR |
EXPEC PlaAr AES H |
EXPEC PlaAr AES V |
EXPEC PlaAr AES VL | |
|
Пределы обнаружения контрольных элементов (по критерию 3о) при радиальном наблюдении, мкг/дм3, не более: - барий (1=455,403 нм) |
2,0 |
2,0 |
2,0 |
2,0 |
|
- цинк (1=213,856 нм) |
4,0 |
4,0 |
4,0 |
4,5 |
|
- марганец (1=257,610 нм) |
2,5 |
2,5 |
2,0 |
2,0 |
|
- медь (1=324,754 нм) |
7,0 |
7,0 |
5,0 |
6,0 |
|
- никель (1=231,604 нм) |
7,0 |
7,0 |
7,0 |
8,0 |
|
- кадмий (1=228,802 нм) |
4,0 |
4,0 |
2,0 |
6,0 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % - аксиальное наблюдение |
1,0 |
1,0 | ||
|
- радиальное наблюдение |
1,0 |
1,0 |
1,0 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
EXPEC PlaAr AES VR |
EXPEC PlaAr AES H |
EXPEC PlaAr AES V, EXPEC PlaAr AES VL | |
|
Спектральное разрешение (в спектральном диапазоне (200±15) нм), нм, не более |
0,007 | ||
|
Габаритные размеры (В*Ш*Д), |
659x732x935 |
560x700x930 | |
|
мм, не более | |||
|
Масса, кг, не более |
100 | ||
|
Электропитание: - напряжение питания переменного тока, В |
220±22 | ||
|
- частота переменного тока, Гц |
50±1 | ||
|
- потребляемая мощность, В^А, не более |
3000 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от +17 до +28 | ||
|
- относительная влажность, %, не более |
75 | ||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
наносится слева от шильда спектрометров в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измеренийТаблица 6 - Комплектность спектрометров
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Спектрометр атомно-эмиссионный с индуктивно связанной плазмой |
EXPEC PlaAr AES V EXPEC PlaAr AES VL EXPEC PlaAr AES VR EXPEC PlaAr AES H |
1 шт. |
— |
|
Программное обеспечение |
PlaAr AES WS |
1 шт. |
на внешнем носителе |
|
Замкнутая система охлаждения |
- |
1 шт. |
поставляется по запросу |
|
Персональный компьютер |
- |
1 шт. |
поставляется по запросу |
|
Кабель для соединения спектрометра с ПК |
- |
1 шт. |
— |
|
Руководство по эксплуатации |
— |
1 экз. |
— |
|
Автосамплер |
- |
1 шт. |
поставляется по запросу |
|
Ртутно-гидридная приставка |
— |
1 шт. |
поставляется по запросу |
|
Увлажнитель аргона |
— |
1 шт. |
поставляется по запросу |
|
Система автоматической подачи внутреннего стандарта |
— |
1 шт. |
поставляется по запросу |
|
Система ввода растворов, содержащих плавиковую кислоту |
— |
1 шт. |
поставляется по запросу |
|
Система ввода органических растворов |
— |
1 шт. |
поставляется по запросу |
|
Система ввода высокосолевых растворов |
— |
1 шт. |
поставляется по запросу |
приведены в документах «Руководство по эксплуатации на спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES V», «Руководство по эксплуатации на спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES VL» и «Руководство по эксплуатации на спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES VR и EXPEC PlaAr AES H», раздел 4 «Ежедневная эксплуатация».
При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к средству измерений
Стандарт предприятия «Спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES», Hangzhou EXPEC Technology Co., Ltd, Китай
ПравообладательHangzhou EXPEC Technology Co., Ltd., Китай
Адрес: No. 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R. China (311305)
Телефон: 86-400-700-2658
Факс: 86-571-85012006
Web-сайт: www.en.expec-tech.com
Изготовитель
Hangzhou EXPEC Technology Co., Ltd., Китай
Адрес: No. 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R. China (311305)
Телефон: 86-400-700-2658
Факс: 86-571-85012006
Web-сайт: www.en.expec-tech.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU.314555
