МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

04 июня 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.

• 2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

______________________________Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « 04 »___ию^     2024 г. № _^50

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методики поверки сохраняется	Устанавливаемая методика поверки	Добавляемый изготовитель	Дата утверждения акта испытаний	Заявитель	Юридическое лицо, проводившее испытания
1	2	3	4	5	6	7	8	9	10	11	12	13
1.	Приборы виброизмеритель ные	«ЯШМА»	0258	36859-14			ЯШМ.000.000 РЭ (Приложение Б. Методика поверки прибора с изменением №1)	МП 204/3-112024		29.03. 2024	Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва	ФГБУ «ВНИИМС», г. Москва
2.	Газосигнализатор ы	АВУС- КОМБИ	08-56533, 08 56518, 08 56522, 08 56508, 08 56503, 08 56526, 08 56513, 08 56498, 08 56486, 0856491	41708-22	Открытое акционерное общество «Авангард» (ОАО «Авангард»), г. Санкт-Петербург		МП 242-24602021	МП-784/01- 2024		29.01. 2024	Открытое акционерное общество «Авангард» (ОАО «Авангард»), г. Санкт-Петербург	ООО «ПРОММАШ ТЕСТ», Московская обл., г. Чехов
3.	Станки специальные вибродиагностиче ские	СП-180М	0258	68729-17			СП-180М.000.000 МП	МП 204/3-122024		29.03. 2024	Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва	ФГБУ «ВНИИМС», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1350

Регистрационный № 81812-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Рефлектометры оптические JW3302XR

Назначение средства измерений

Рефлектометры оптические JW3302XR (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.

Описание средства измерений

В рефлектометрах реализованы три режима функционирования на соответствующих нормируемых значениях длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).

Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.

Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналогоцифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический сенсорный дисплей с подсветкой и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы и гнездо подключения внешнего питания. Заводские номера наносятся информационной таблички, содержащей методом наклеивания.

Рефлектометры выпускаются

Тип установленного фотодетектора указывается в паспорте рефлектометра.

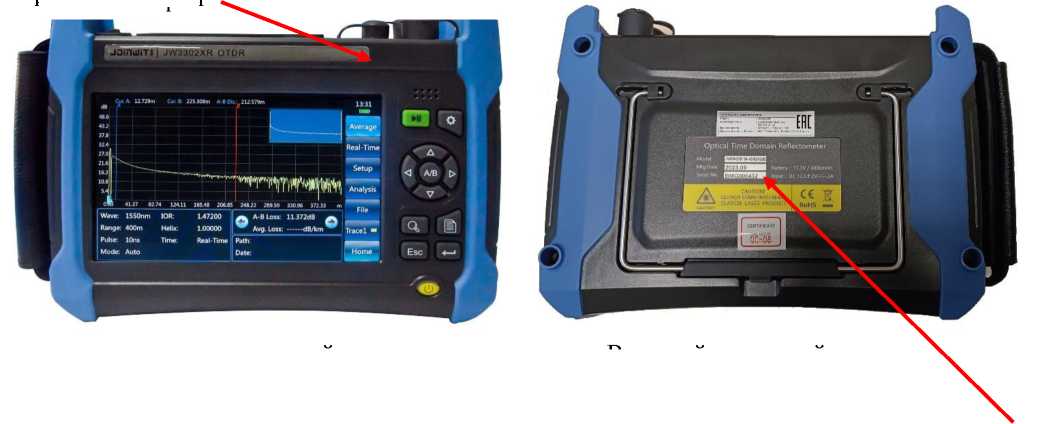

Внешний вид рефлектометра, места нанесения заводского номера, знака утверждения типа и знака поверки (в виде наклейки) представлены на рисунке 1. Пломбирование не предусмотрено.

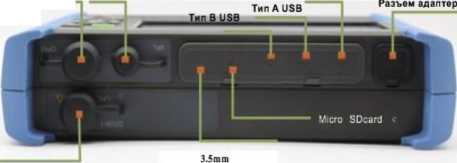

Внешний вид верхней панели

Рисунок 1 - Внешний вид рефлектометра

Программное обеспечение

Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части рефлектометров. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	JW3302XR OTDR
Номер версии (идентификационный номер) ПО, не ниже	V1.0
Цифровой идентификатор ПО	отсутствует
Алгоритм вычисления идентификатора ПО	отсутствует

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Модификация рефлектометра	JW3302XR- S1	JW3302XR- S2	JW3302XR- S3	JW3302XR- S4	JW3302XR- S4V2	JW3302XR-S5	JW3302XR-M1
Длины волн, нм		1310/1550		1310/1550/	1310/1550/	1310/1490/	850/1300/1310/
				1625	1625	1550	1550
Динамический диапазон измерений затухания1), дБ, не менее	37/35	42/40	45/42	37/35/35	42/40/40	45/42/42	28/26/37/36
Значение мертвой зоны, м, не более: - при измерении положения неоднородности	1,5	0,8	0,8	1,5	0,8	1,5	1,5
- при измерении затухания	8	4,5	4,5	8	4,5	8	8
Диапазон измерений расстояния, м
- 1300/1310/1490/1550/1625 нм				от 60 до 5,12^105
- 850 нм				от 60 до 0,32^105
Пределы допускаемой абсолютной
погрешности измерений расстояния, м			± (0,75+ 5счит2)+5•10-5•L3))
Длины волн источника4), нм	850/1300/1310/1490/1550/1625
Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм, не менее - 850/1300 нм				-20,0
- 1310/1490/1550/1625нм				-5,0
Длины волн измерителя мощности, отображаемые на индикаторе4), нм			850/1300/1310/1490/1550/1625/1650
Длины волн калибровки измерителя				850/1310/1550/1625
мощности, нм

Продолжение таблицы 2

Наименование характеристики	Значение
Диапазон измерений уровней средней мощности на длинах волн калибровки, дБм: - при установленном фотодетекторе типа 1 - при установленном фотодетекторе типа 2	от -60 до +3 от -43 до +10
Пределы допускаемой основной относительной погрешности измерений уровня средней мощности на длинах волн калибровки, дБ	±0,5
П р и м е ч а н и я: 1) - при длительности импульса 20 мкс, времени усреднения 3 мин, по уровню 98% от максимума шумов; 2) бсчит - дискретность считывания на выбранном пределе шкалы расстояний, м; 3) L - расстояние, м; 4) - наборы длин волн для модификаций рефлектометров определяются типами измерительного источника и фотоприемника

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В	12±1
Габаритные размеры (длинахширинахвысота), мм, не более	252x180x55
Масса, кг, не более	1,8
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа	от -10 до +50 80 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Рефлектометр оптический	JW3302XR	1
Комплект принадлежностей	-	1
Руководство по эксплуатации	JW3302XR.2020 РЭ	1
Паспорт	JW3302XR.2020 ПС	1

Сведения о методиках (методах) измерений

приведены в главе 3 «Функции рефлектометров» руководства по эксплуатации JW3302XR.2020 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки;

Р 50.2.071-2009 ГСИ. Рефлектометры оптические. Методика поверки;

Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;

Стандарт предприятия JOINWIT OPTOELECTRONIC TECH. CO., LTD, Китай «Рефлектометры оптические JW3302XR».

Правообладатель

Общество с ограниченной ответственностью «Трилайн» (ООО «Трилайн»)

ИНН 7720603492

Юридический адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 6

Изготовитель

Компания JOINWIT OPTOELECTRONIC TECH. CO., LTD, Китай

Адрес: 3/F, 168 North Huancheng Road, Fengxian District, Shanghai, China, 201400 Телефон: +86-18717986206

E-mail: joinwit@joinwit.com susan@joinwit.com

Website: http://english.joinwit.com/

Испытательный центр

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1350

Регистрационный № 41708-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газосигнализаторы АВУС-КОМБИ

Назначение средства измерений

Газосигнализаторы АВУС-КОМБИ (далее - газосигнализаторы) предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций метана (пропана) или массовой концентрации оксида углерода на уровне предельно допускаемых концентраций в воздухе, а также, в зависимости от исполнения, выдачи сигнала на включение выходного реле, либо сигнала на закрытие запорного газового клапана.

Описание средства измерений

Принцип измерений газосигнализаторов:

• - для АВУС-КОМБИ-СО-э -принципе измерений;

  АВУС-КОМБИ-   C3H8,   АВУС-КОМБИ-CO  -

  изменении сопротивления чувствительного элемента в

• - для   АВУС-КОМБИ-СН4,

полупроводниковый, основанный на результате адсорбции на нём молекул определяемого компонента;

• - для АВУС-КОМБИ-СН4, АВУС-КОМБИ- C3H8 - термокаталитический, основанный на каталитическом окислении на нагреваемом измерительном элементе любых горючих газов, содержащихся в окружающем воздухе.

Газосигнализаторы представляют собой стационарные одноканальные приборы непрерывного действия.

Конструктивно газосигнализаторы выполнены одноблочными. Способ забора пробы - диффузионный.

Газосигнализаторы выпускаются в четырёх основных модификациях, обозначения приведены в таблице 1.

Таблица 1 - Модификации газосигнализаторов

Модификация газосигнализатора	Определяемый компонент	Тип сенсора
АВУС-КОМБИ-СН4	Метан	полупроводниковый, термокаталитический
АВУС-КОМБИ- C3H8	Пропан	полупроводниковый, термокаталитический
АВУС-КОМБИ-СО	Оксид углерода	полупроводниковый
АВУС-КОМБИ-СО-э	Оксид углерода	электрохимический

Газосигнализаторы обеспечивают световую и звуковую сигнализацию, замыкание контактов реле управления электромагнитным клапаном или другими исполнительными устройствами, возможность вырабатывать управляющий сигнал для автоматического запирания электромагнитного клапана с импульсным управлением, а также другие типы управляющих сигналов в соответствии с таблицей 2.

Таблица 2 - Типы управляющих сигналов газосигнализаторов

Наименование	Обозначение	Наличие исполнительного устройства		Наличие интерфейса		Тип сенсора
		Клапан1	Реле2	RS-485	ШС3
Газосигнализатор АВУС-КОМБИ- СН4	ПИЖМ.425431.026	+	-	-	-	полупроводн иковый
	ПИЖМ.425431.026-01	-	+	-	-
	ПИЖМ.425431.026-02	+	-	+	-
	ПИЖМ.425431.026-03	-	+	+	-
	ПИЖМ.425431.026-06	+	-	-	+
	ПИЖМ.425431.026-07	+	-	-	-	термокатали тический
	ПИЖМ.425431.026-08	-	+	-	-
	ПИЖМ.425431.026-09	+	-	+	-
	ПИЖМ.425431.026-10	-	+	+	-
	ПИЖМ.425431.026-11	+	-	-	+
Газосигнализатор АВУС-КОМБИ- СзН8	ПИЖМ.425431.027	+	-	-	-	полупроводн иковый
	ПИЖМ.425431.027-01	-	+	-	-
	ПИЖМ.425431.027-02	+	-	+	-
	ПИЖМ.425431.027-03	-	+	+	-
	ПИЖМ.425431.027-06	+	-	-	+
	ПИЖМ.425431.027-07	+	-	-	-	термокатали тический
	ПИЖМ.425431.027-08	-	+	-	-
	ПИЖМ.425431.027-09	+	-	+	-
	ПИЖМ.425431.027-10	-	+	+	-
	ПИЖМ.425431.027-11	+	-	-	+
Газосигнализатор АВУС-КОМБИ-СО	ПИЖМ.425431.028	+	-	-	-	полупроводн иковый
	ПИЖМ.425431.028-01	-	+	-	-
	ПИЖМ.425431.028-02	+	-	+	-
	ПИЖМ.425431.028-03	-	+	+	-
	ПИЖМ.425431.028-06	+	-	-	+
Газосигнализатор АВУС-КОМБИ-СО-э	ПИЖМ.425431.029	+	-	-	-	электрохими ческий
	ПИЖМ.425431.029-01	-	+	-	-
	ПИЖМ.425431.029-02	+	-	+	-
	ПИЖМ.425431.029-03	-	+	+	-
	ПИЖМ.425431.029-06	+	-	-	+

Маркировка устройств, в том числе нанесение заводского номера, состоящего из арабских цифр, производится методом лазерной гравировки на идентификационные таблички, которые наклеиваются на каждый газосигнализатор. Нанесение знака поверки на газосигнализатор не предусмотрено. Пломбирование газосигнализатора от несанкционированного доступа не предусмотрено.

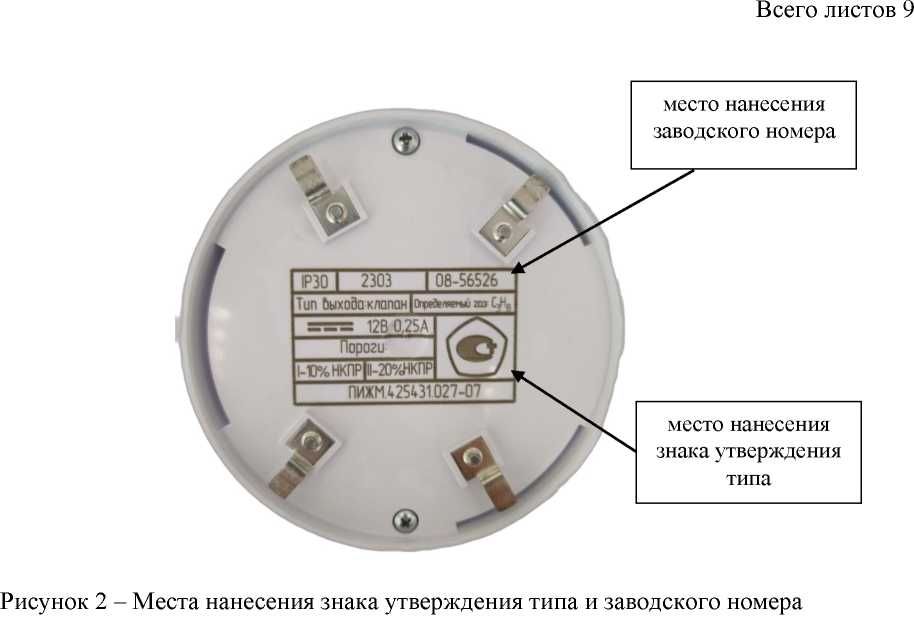

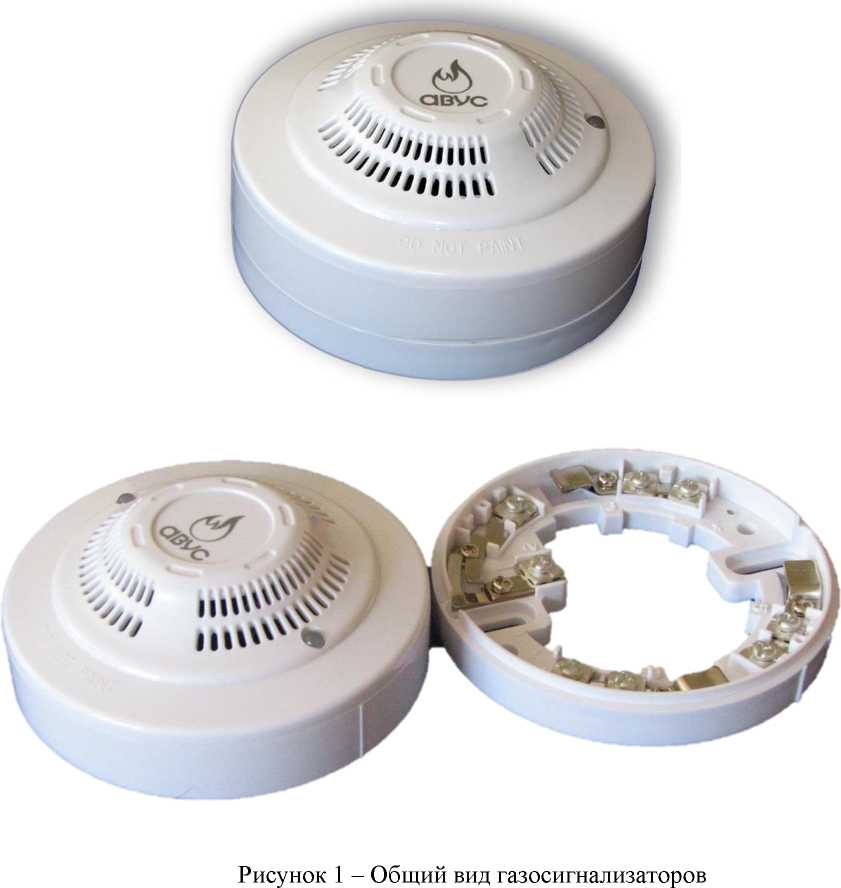

Общий вид газосигнализаторов приведен на рисунке 1. Места нанесения знака утверждения типа и заводского номера указаны на рисунке 2.

Программное обеспечение

Газосигнализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе, которое обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичного измерительного преобразователя;

- непрерывное значениями срабатывания сигнализации;

- формирование UART для БГС-Р ВОРС «Стрелец» (для соответствующих исполнений);

- диагностику аппаратной части газосигнализатора.

Встроенное ПО газосигнализаторов реализует следующие расчетные алгоритмы:

• 1) вычисление значений содержания определяемого компонента по данным от сенсора;

• 2) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

• 3) непрерывную самодиагностику аппаратной части газосигнализатора.

Встроенное ПО газосигнализаторов идентифицируется посредством внесения наименованияи номера версии ПО в руководство по эксплуатации газосигнализатора.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газосигнализаторов.

Газосигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077— 2014.

Идентификационные данные ПО приведены в таблицах 3-6.

Лист № 5

Всего листов 9 Таблица 3 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СН₄

Идентификацион	Значение
ные данные (признаки)	5 5 о S S с	<М 1 Tt 40 < Я S сс S с	<М 1 <о см S S о S S С	<М 1 <о <>| S S о S S С	<М 1 Tt 40 <N О S S Tt с	<М 1 <о <>| S S S сс S С	<М 1 <о <>| S S S СП S С	<М 1 <о <>| б ° Й Ы S С	<М 1 40 <N S 2 S СП S с	<М 1 40 П4 S СП S Tt С
Идентификацион							ПИЖ			ПИЖМ
ное наименование	ПИЖМ.	ПИЖМ.	ПИЖМ.	ПИЖМ.	ПИЖМ.	ПИЖМ.	М.468 232.10 8Д42	ПИЖМ.	ПИЖМ.	.468232 .111Д4 2
данных	468232.0	468232.0	468232.0	468232.	468232.0	468232.1		468232.	468232.1
программировани я	18Д42	19Д42	31Д42	032Д42	28Д42	07Д42		109Д42	10Д42
Номер версии (идентификацион ный номер) ПО	V6	V6	V4	V4	V3	V1	V1	V1	V1	V1
Цифровой	BA64B0	F02ADF	A282BF	7731791	6861483	8d876c5	c6d2b4	8d876c5	c6d2b49	68b643
идентификатор	C0FBD0	D482892	74C2B9	A4EF40	CE481E	5ff565f1	9b9d9e	5ff565f1	b9d9e75	067187
ПО	EC3056	9AD184	E57B9B	CF6690	91CA00	8cec81d 57d9ed5	756989	8cec81d 57d9ed5	6989d37 a505696	e5ef59a a773c2
(алгоритм MD5)	F10A72 EDCF2F	E281C0 8DD4C8	C830666 09CEA4	2CE120 6697D4	5B28D3 09E7F8		d37a50 56968b
						2f3		2f3	8b0e	5ae5baf
	ED	B	8	D	A		0e
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных
сумм, указанные в таблице,		относятся только к файлам встроенного ПО указанных версий.

Таблица 4 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-С₃Н₈

Идентификацион ные данные (признаки)	Значение
	S СП S Е	<М 1 |> П4 < Я S СП S с	<М 1 |> П4 S S С S СП S с	<М 1 |> П4 О W СП S С	<М 1 |> П4 А 4С со W СП S С	<М 1 |> П4 СО W СП S С	<М 1 |> П4 М со W СП S с	<М 1 |> П4 м со W СП S с	<М 1 |> П4 S 2 S СП S с	<М 1 |> П4 < Я S СП S с
Идентификацион			ПИЖМ		ПИЖМ		ПИЖМ
ное наименование	ПИЖМ.	ПИЖМ.	.468232 .033Д4 2	ПИЖМ.	.468232 .029Д4 2	ПИЖМ.	.468232 .113Д4 2	ПИЖМ.	ПИЖМ.	ПИЖМ.
данных	468232.	468232.0		468232.0		468232.1		468232.	468232.1	468232.1
программировани я	020Д42	21Д42		34Д42		12Д42		114Д42	15Д42	16Д42
Номер версии (идентификацион ный номер) ПО	V5	V5	V4	V4	V3	V1	V1	V1	V1	V1
Цифровой	9EAA19	1F39F1	9EAA1	1F39F1	80486F	8d876c5	c6d2b4	8d876c5	c6d2b49	68b6430
идентификатор	B3D803	A35905	9B3D8	A35905	5AE420	5ff565f1	9b9d9e	5ff565f1	b9d9e75	67187e5
ПО	A52276	F2A530	03A522	F2A530	A5AAB	8cec81d 57d9ed5	756989	8cec81d 57d9ed5	6989d37 a505696	ef59aa77 3c25ae5
(алгоритм MD5)	223650F	9154799	762236	9154799	36D2C		d37a50
	60ACFB	F51A65	50F60A	F51A65	C2AC7	2f3	56968b	2f3	8b0e	baf
	3	E	CFB3	E	86D18		0e
Примечание - Номер версии ПО должен быть не ниже указанного в							таблице. Значения контрольных
сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Лист № 6

Всего листов 9 Таблица 5 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СО

Идентификаци онные данные (признаки)	Значение
	ПИЖМ.425431 .028	ПИЖМ.425431. 028-01	ПИЖМ.425431 .028-02	ПИЖМ.425431 .028-03	ПИЖМ.4254 31.028-06
Идентификаци онное наименование данных программирова ния	ПИЖМ.468232 .022Д42	ПИЖМ.468232. 023Д42	ПИЖМ.468232 .035Д42	ПИЖМ.468232 .036Д42	ПИЖМ.4682 32.030Д42
Номер версии (идентификаци онный номер) ПО	V8	V8	V6	V6	V2
Цифровой идентификатор ПО (алгоритм MD5)	F1F94639620B 3A8D9A24575 4A9466069	E5E585B48B4D 4C4A5EE5DD0 FBBC38867	F1F94639620B 3A8D9A24575 4A9466069	E5E585B48B4 D4C4A5EE5D D0FBBC38867	9EE22BCC8 FFAB8CA47 AE22189B05 62BA

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Таблица 6 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СО-э

Идентификац ионные данные (признаки)	Значение
	ПИЖМ.425431 .029	ПИЖМ.425431 .029-01	ПИЖМ.425431 .029-02	ПИЖМ.425431. 029-03	ПИЖМ.42543 1.029-06
Идентификац ионное наименование данных программиро вания	ПИЖМ.468232 .024Д42	ПИЖМ.468232 . 025Д42	ПИЖМ.468232 .037Д42	ПИЖМ.468232. 038Д42	ПИЖМ.468 232.100Д42
Номер версии (идентификац ионный номер) ПО	V1	V1	V1	V1	V1
Цифровой идентификато р ПО (алгоритм MD5)	CF93A3BD197 4F065B6ABD4 E6965E6FE4	FB9BB585A6C DF971F57B2A 7A86988B0F	CF93A3BD197 4F065B6ABD4 E6965E6FE4	FB9BB585A6C DF971F57B2A7 A86988B0F	1EE3775E0D4 97E8022DF9D C69E0C550F

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Метрологические и технические характеристики

Таблица 7 - Метрологические характеристики газосигнализаторов

Модификация газосигнализатора / определяемый компонент	Обозначение порога срабатывания сигнализации	Номинальное значение порога срабатывания сигнализации	Пределы допускаемой основной абсолютной погрешности газосигнализатора	Пределы допускаемой абсолютной погрешности газосигнализа тора в рабочих условиях	Время срабатывания сигнализации, с, не более
АВУС- КОМБИ-СН4 / метан (СН4)	Порог 1 Порог 2	10 % НКПР 20 % НКПР	±2,5 % НКПР ±2,5 % НКПР	±5 % НКПР ±5 % НКПР	- с полупроводни ковым сенсором - 30; - с термокаталит ическим сенсором - 15
АВУС- КОМБИ- С3Н8 / пропан (С3Н8)	Порог 1 Порог 2	10 % НКПР 20 % НКПР	±2,5 % НКПР ±2,5 % НКПР	±5 % НКПР ±5 % НКПР	- с полупроводни ковым сенсором - 30; - с термокаталити ческим сенсором - 15
АВУС- КОМБИ-СО / оксид углерода (СО)	Порог 1 Порог 2	20 мг/м3 100 мг/м3	±5 мг/м3 ±20 мг/м3	±11 мг/м3 ±45 мг/м3	150
АВУС- КОМБИ-СО-э / оксид углерода (СО)	Порог 1 Порог 2	20 мг/м3 100 мг/м3	±5 мг/м3 ±20 мг/м3	±11 мг/м3 ±45 мг/м3	30
Примечание - Значения НКП		Р для метана и пропана в соответствии с ГОСТ 31610.20-1-2020

Таблица 8 - Дополнительные метрологические характеристики газосигнализаторов

Наименование характеристики	Значение
Время прогрева газосигнализаторов, мин, не более - с термокаталитическим сенсором	10
- с полупроводниковым и электрохимическим сенсором	60
Нормальные условия измерений: - диапазон температуры окружающей среды, oC:	от +15 до +25
- относительная влажность окружающей среды при температуре +25 oC, %	50±10
- диапазон атмосферного давления, кПа	от 84,0 до 106,7

Таблица 9 - Основные технические характеристики газосигнализаторов

Наименование характеристики	Значение
Диапазон напряжения питания постоянным током, В	от 11,4 до 12,6

Продолжение таблицы 9

Наименование характеристики	Значение
Потребляемая мощность, Вт, не более - с термокаталитическим сенсором - с полупроводниковым и электрохимическим сенсором	2.5 1.5
Уровень звукового давления по оси звукового излучателя на расстоянии 1 м, дБ, не менее	85
Габаритные размеры, мм, не более: - диаметр - высота	100 50
Масса, кг, не более	0,25
Средний срок службы, лет	5
Средняя наработка до отказа, ч	20 000
Степень защиты корпуса по ГОСТ 14254-2015	IP30
Условия эксплуатации: - диапазон температуры окружающей среды, °С для исполнений с термокаталитическим сенсором и АВУС-КОМБИ-СО-э для остальных исполнений - относительная влажность, % - атмосферное давление, кПа	от -10 до +50 от +5 до +50 от 30 до 80 от 84,0 до 106,7

Знак утверждения типа

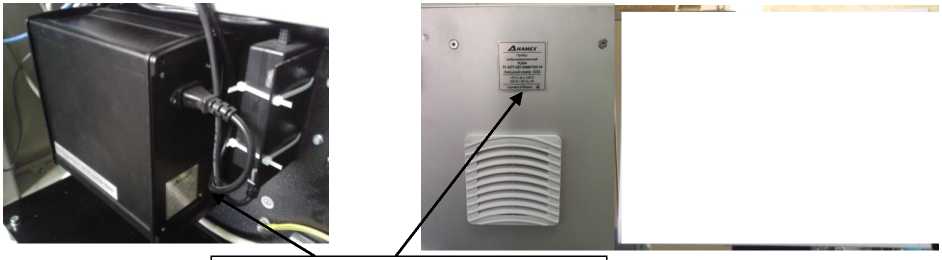

наносится на специальную табличку на задней стенке корпуса газосигнализатора методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность

АВУС-КОМБИ

Наименование	Обозначение	Количество, шт.	Примечание
Газосигнализатор АВУС-КОМБИ	АВУС-КОМБИ в зависимости от исполнения (см. таблицу 2)	1
Руководство по эксплуатации	ПИЖМ.425431.026 РЭ	1
Сетевой адаптер ARDV-06-12A ф. Arlight		1	Для ПИЖМ.425431.026-02, ПИЖМ.425431.026-03, ПИЖМ.425431.026-09, ПИЖМ.425431.026-10, ПИЖМ.425431.027-02, ПИЖМ.425431.027-03, ПИЖМ.425431.027-09, ПИЖМ.425431.027-10, ПИЖМ.425431.028-02, ПИЖМ.425431.028-03, ПИЖМ.425431.029-02, ПИЖМ.425431.029-03 по требованию заказчика

Сведения о методиках (методах) измерений

приведены в разделе 2.4 «Порядок работы» документа ПИЖМ.425431.026 РЭ «Газосигнализатор АВУС-КОМБИ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 № 2315;

ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 4215-007-07518266-2009 Газосигнализаторы АВУС-КОМБИ. Технические условия.

Правообладатель

Открытое акционерное общество «Авангард» (ОАО «Авангард»)

ИНН 7804001110

Юридический адрес: 195271, г. Санкт-Петербург, Кондратьевский пр-кт, д. 72, лит. А, помещ. 48Н

Тел. (812) 540-15-50, факс (812) 545-37-85.

E-mail: avangard@avangard.org

Web-сайт: http://www.avangard.org

Изготовитель

Открытое акционерное общество «Авангард» (ОАО «Авангард»)

ИНН 7804001110

Адрес: 195271, г. Санкт-Петербург, Кондратьевский пр-кт, д. 72, лит. А, помещ. 48Н Тел. (812) 540-15-50, факс (812) 545-37-85.

E-mail: avangard@avangard.org

Web-сайт: http://www.avangard.org

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

в части внесения изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2 Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: https://prommash-test.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1350

Регистрационный № 72609-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 630 ПСП «Уральская» ООО «УНК-Пермь»

Назначение средства измерений

Система измерений количества и показателей качества нефти № 630 ПСП «Уральская» ООО «УНК-Пермь» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия системы основан на использовании прямого метода динамических измерений массы нефти с применением счетчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счетчиков-расходомеров массовых поступают на соответствующие входы измерительно-вычислительного контроллера, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, приведенные в таблице 1.

Таблица 1 - Состав СИКН

Наименование средства измерений	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Счетчик-расходомер массовый Micro Motion моделей DS, DH, DT, DL, CMF, F, R, T, CNG 050, H, LF, модели CMF 300 с измерительными преобразователями 2700 (далее - МР)	13425-06

Наименование средства измерений	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Счетчик-расходомер массовый Micro Motion, модели CMF (далее - МР)	45115-16
Термопреобразователи сопротивления платиновые серии 65	22257-01; 22257-05
Преобразователи измерительные 644	14683-04
Термопреобразователи сопротивления Rosemount 0065	53211-13
Преобразователи измерительные 244 к датчикам температуры	14684-00
Преобразователи измерительные Rosemount 644, Rosemount 3144P	56381-14
Преобразователи давления измерительные 3051 фирмы FisherRosemount	14061-94
Преобразователи давления измерительные 3051	14061-99; 14061-04; 14061-15
Датчики давления Метран-150	32854-13
Преобразователь плотности жидкости измерительный модели 7835	15644-01
Преобразователь    плотности    и    вязкости   жидкости измерительный модели 7829	15642-01
Влагомеры нефти поточные УДВН-1пм	14557-05; 14557-15
Счетчик жидкости турбинный CRA/MRT 97	22214-01
Контроллеры измерительные FloBoss S600+ (далее - ИВК)	64224-16
Барьеры искробезопасности НБИ	59512-14
Установка поверочная на базе счетчика-расходомера массового CMF 300 (далее - ПУ)	88027-23

В состав СИКН входят измерительные каналы массы и массового расхода, метрологические характеристики которых, приведены в таблице 6.

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

СИКН обеспечивает выполнение следующих основных функций:

• - автоматические измерения массы нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;

• - вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории;

• - измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

• - автоматические измерения плотности и вязкости нефти, объемной доли воды в нефти, разности давления на фильтрах;

• - проведение поверки и контроля метрологических характеристик (КМХ) рабочего и резервного МР с помощью ПУ на месте эксплуатации без нарушения процесса эксплуатации СИКН;

• - проведение поверки и КМХ ПУ с помощью передвижной поверочной установки;

• - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• -  автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;

• - защиту информации от несанкционированного доступа программными средствами.

Конструкцией СИКН предусмотрено место нанесения заводского номера. Заводской номер наносится на маркировочную табличку методом лазерной гравировки, установленную на стене технологического блока СИКН. Единичный экземпляр СИКН имеет заводский номер № 01. Маркировочная табличка представлена на рисунке 1.

Система измерений количества и показателей качества нефти №630 псп "Уральская" ООО "УНК-Пермь"

Заб. №01

Рисунок 1 - Маркировочная табличка

Для исключения возможности несанкционированных настройки и вмешательства, которые могут повлиять на результат измерений, в конструкции СИКН предусмотрены места установки пломб со знаками поверки. Знак поверки наносится методом давления на две свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на противоположных фланцах МР и пломбы, установленные на контровочной проволоке, охватывающей корпус преобразователя 2700 и пропущенные через отверстия, проделанные с передней стороны шкафа системы сбора и обработки информации.

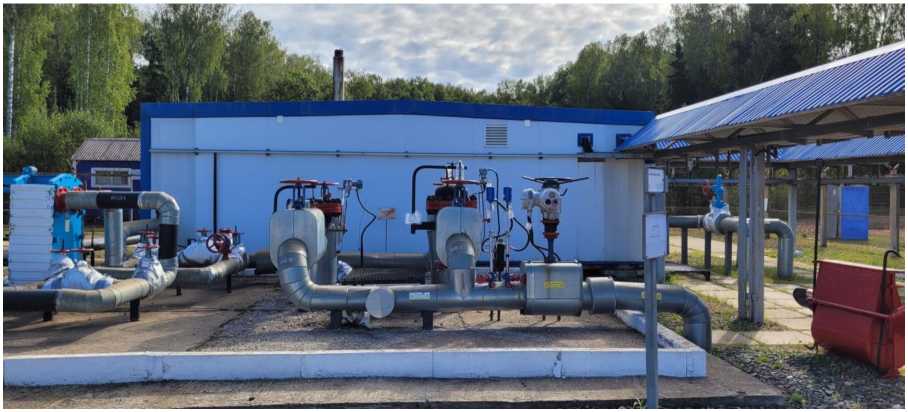

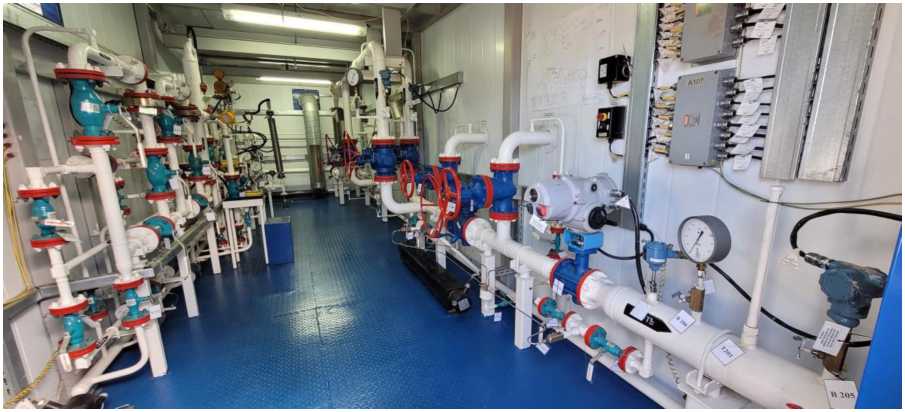

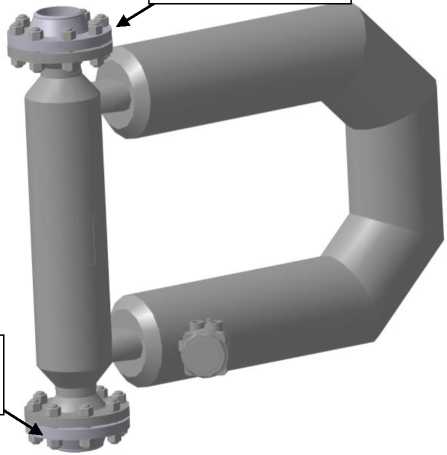

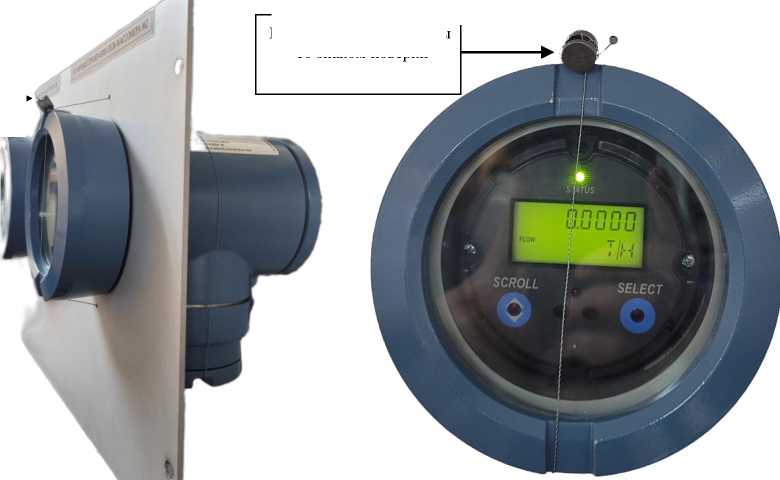

Общий вид СИКН представлен на рисунках 2 и 3. Схемы установки пломб для защиты рисунках

Программное обеспечение

СИКН имеет программное обеспечение (ПО), реализованное в ИВК и компьютерах автоматизированного рабочего места (АРМ) оператора, реализованного на базе комплекса ПО «OilQual», и обеспечивает реализацию функций СИКН. Идентификационные данные ПО СИКН указаны в таблицах 2 и 3. Метрологические характеристики СИКН указаны с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.

Таблица 2 -

данные ПО ИВК и АРМ

Идентификационные данные (признаки)	Значение
	ИВК (основное)	ИВК (резервное)	АРМ оператора (основное, резервное)
Идентификационное наименование ПО	-	-	OilQual
Номер версии (идентификационный номер ПО)	06.30/30	06.26b/26b	2.0
Цифровой идентификатор ПО	e508	5ad1	D612171D

Таблица 3 - Идентификационные данные ПО МР
Идентификационные данные (признаки)	Значение
	Электронный преобразователь 2700	Базовый процессор модели 700	Базовый процессор модели 800
Идентификационное наименование ПО	2000 series firmware	CP SW 700	CP SW 800
Номер версии (идентификационный номер ПО)	Не ниже 3.4	Не ниже 2.5	Не ниже 4.14
Цифровой идентификатор ПО	-	-	-

Метрологические и технические характеристики

Метрологические, основные технические характеристики СИКН, показатели измеряемой среды и метрологические характеристики измерительных каналов приведены в таблицах 4, 5 и 6.

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Диапазон измерений массового расхода нефти*, т/ч	от 27 до 57
Пределы допускаемой относительной погрешности измерений массы брутто нефти, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %	±0,35
* Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений.

Таблица 5 - Основные технические характеристики СИКН

Наименование характеристики	Значение характеристики
Измеряемая среда	нефть по ГОСТ Р 51858 «Нефть. Общие технические условия»
Количество измерительных линий, шт.	2 (1 рабочая,1 резервная)
Диапазон избыточного давления измеряемой среды, МПа	от 1,2 до 2,9
Диапазон температуры измеряемой среды, °С	от +5 до +30
Физико-химические свойства измеряемой среды:
Вязкость кинематическая нефти в рабочем диапазоне температуры, мм2/с (сСт), не более	40
Плотность нефти при рабочих условиях, кг/м3	от 850 до 950
Давление насыщенных паров, кПа (мм рт.ст.), не более	66,7 (500)
Массовая доля воды, %, не более	0,5
Массовая концентрация хлористых солей, мг/дм^, не более	100
Массовая доля механических примесей, %, не более	0,05
Содержание свободного газа	не допускается
Режим работы СИКН	периодический
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22, 380±38 50±1
Условия эксплуатации: - температура наружного воздуха, °С - температура воздуха в помещениях, где установлено оборудование СИКН, °С	от -35 до +37 от +5 до +30

Таблица 6 - Метрологические характеристики измерительных каналов

Номер ИК	Наименование ИК	Количество ИК (место установки)	Состав ИК		Диапазон измерений	Пределы допускаемой погрешности ИК
			Первичный измерительный преобразователь	Вторичная часть
1.1	Массы и массового расхода нефти	1 (БИЛ1), ИЛ2' № 1)	МР3)	ИВК	от 27 до 57 т/ч	±0,25 % (относительная)
1.2	Массы и массового расхода нефти	1 (БИЛ1), ИЛ2' № 2)	МР3)	ИВК	от 27 до 57 т/ч	±0,25 % (относительная)

• ¹⁾ Блок измерительных линий.

• ²⁾ Измерительная линия.

• ³⁾ Счетчик-расходомер массовый Micro Motion моделей DS, DH, DT, DL, CMF, F, R, T, CNG 050, H, LF, модели CMF 300 с измерительным преобразователем 2700, регистрационный номер 13425-06 или счетчик-расходомер массовый Micro Motion, модели CMF, регистрационный номер 45115-16.

Знак утверждения типа наносится

в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Комплектность СИКН приведена в таблице 7.

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
Система измерений количества и показателей качества нефти № 630 ПСП «Уральская» ООО «УНК-Пермь», заводской № 01	-	1 шт.
Инструкция по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 630 ПСП «Уральская» ООО «УНК-Пермь» ФР.1.29.2023.46476.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.п. 6.1.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Закрытое акционерное общество «ИМС Инжиниринг» (ЗАО «ИМС Инжиниринг»)

ИНН 7710431220

Адрес: 103050, г. Москва, Благовещенский пер., д. 12-2

Телефон +7(495) 251-13-14

Факс: +7(495) 245-34-92

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1350

Регистрационный № 81157-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

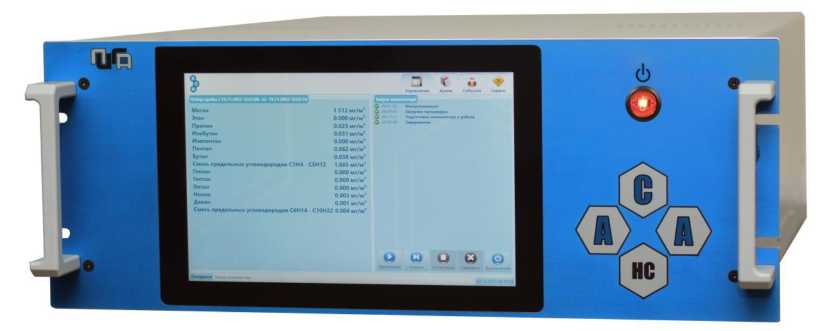

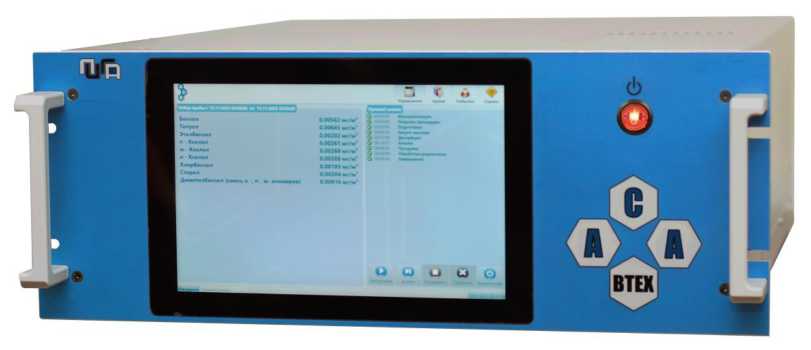

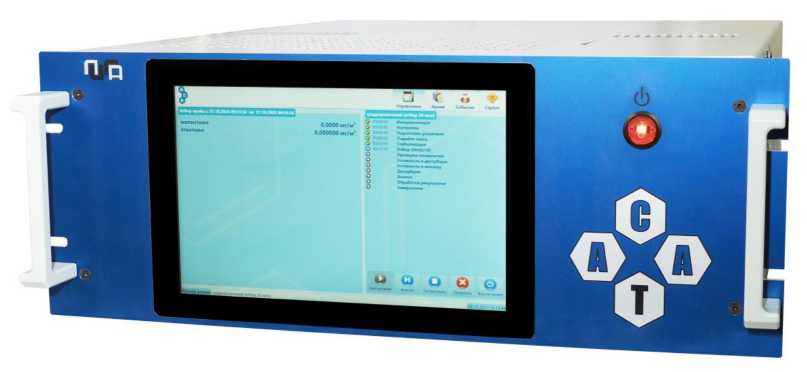

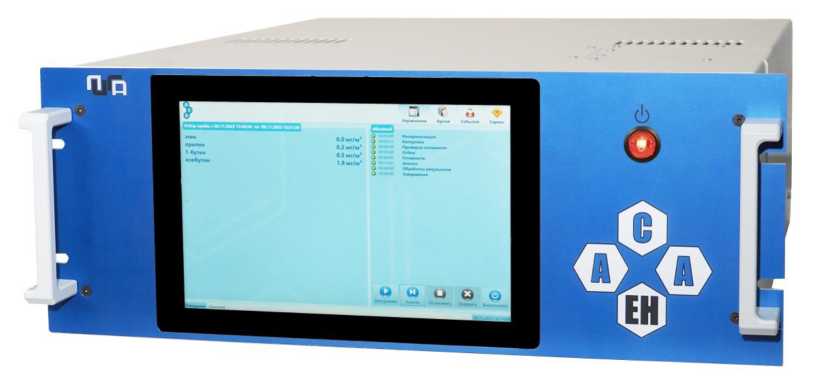

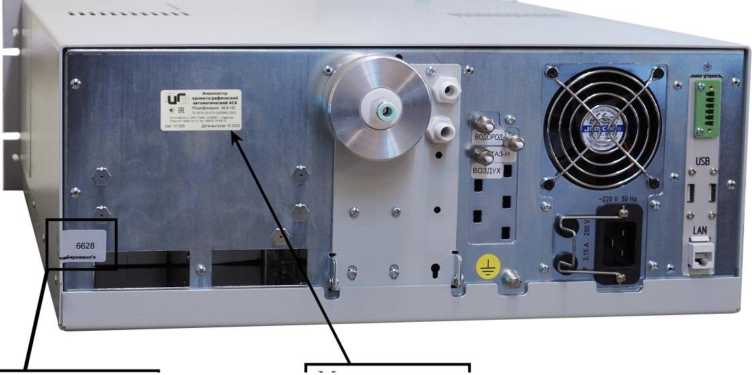

Анализаторы хроматографические автоматические ACA

Назначение средства измерений

Анализаторы хроматографические автоматические ACA (далее - анализаторы) предназначены для измерений в атмосферном воздухе массовых концентраций следующих загрязняющих веществ:

• - ароматических углеводородов (бензол, толуол, этилбензол, м-ксилол, п-ксилол, о-ксилол, хлорбензол, стирол, диметилбензол);

• - индивидуальных предельных углеводородов С1Н4-С10Н22, смесей предельных углеводородов С1Н4-С5Н12 и С6Н14-С10Н22;

• - непредельных углеводородов (этен, пропен, 1-бутен, изобутен);

• - серосодержащих углеводородов (метантиол, этантиол).

Описание средства измерений

Анализаторы выпускаются в четырёх модификациях: ACA-BTEX, ACA-НС, ACA-ЕН и ACA-Т. Принцип действия анализаторов основан на хроматографическом разделении компонентов пробы, предконцентрировании пробы и фото-ионизационном детектировании (модификации ACA-BTEX, АСА-Т), без предварительной концентрации пробы (модификация ACA-EH) или пламенно-ионизационном детектировании без предварительной концентрации пробы (модификация ACA-HC).

Анализаторы конструктивно представляют собой одноблочные стационарные приборы. В корпусе анализаторов всех модификаций расположены: побудитель (насос) для отбора проб воздуха, система переключения газовых потоков, электрические платы, термостат(ы), разделительная(ые) колонка(и), регуляторы расхода и давления газа (электронные и/или механические), детектор(ы). В анализаторах модификаций ACA-BTEX и ACA-T дополнительно располагаются устройства предварительного концентрирования пробы.

Компоненты, определяемые анализаторами, приведены в таблице 2.

Общий вид модификаций анализаторов приведен на рисунках 1-4.

Нанесение знака поверки на анализатор не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится способом термотрансферной печати на маркировочную табличку. Общий вид задней панели анализаторов с указанием места пломбировки и маркировочной таблички приведен на рисунке 5. Пример маркировочной таблички приведен на рисунке 6.

Рисунок 1 - Общий вид анализаторов хроматографических автоматических АСА модификации ACA-BTEX

Рисунок 2 - Общий вид анализаторов хроматографических автоматических АСА модификации ACA-НС

Рисунок 3 - Общий вид анализаторов хроматографических автоматических ACA модификации ACA-EH

Место для нанесения пломбы в виде стикера-наклейки

Рисунок 5 - Схема пломбировки анализаторов хроматографических автоматических АСА от несанкционированного доступа

Изготовитель; ОАО "Лига“, 410056, г Саратов Мирный переулок, 4. тел (8452) 74-69-70

Зав № 0251       Дата выпуска 10 2023

\,

Рисунок 6 - Маркировочная табличка

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение. Программное обеспечение осуществляет следующие функции:

• - автоматический контроль параметров работы анализатора;

• - выполнение измерений непрерывно (циклически), разово и по расписанию;

• - отображение результатов измерений, хранение и передача во внешние системы;

• - опционально, контроль точности в автоматическом режиме (при наличии внешнего устройства).

Программное обеспечение идентифицируется через меню пользователя путем вывода на экран окна программы с номером версии и цифровым идентификатором.

Уровень защиты встроенного программного обеспечения анализаторов «средний» в соответствии с Р 50.2.077—2014.

Влияние встроенного ПО учтено при нормировании метрологических характеристик анализаторов.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО (свидетельство о государственной регистрации)	«Лига-Автохром» (Свидетельство № 2015613006 от 12.01.2015)
Номер версии (идентификационный номер) ПО	не ниже 1.5.0.1580
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	da83f56104a7fecb37c9cf01d3d71db0
Примечание - Значение контрольной суммы исполняемого кода, относится только к файлам ПО указанной версии

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Определяемый компонент	Диапазон и поддиапазоны измерений массовой концентрации определяемого компонента или смеси компонентов, мг/м3		Пределы допускаемой погрешности
			приведенной*, Y, %	относительной, 5, %
Модификация ACA-BTEX
Бензол	от 0 до 6	от 0 до 0,016 включ.	±20	—
		св. 0,016 до 6	-	±20
Толуол	от 0 до 6	от 0 до 0,016 включ.	±20	—
		св. 0,016 до 6	—	±20
Этилбензол	от 0 до 6	от 0 до 0,016 включ.	±20	—
		св. 0,016 до 6	—	±20
п-Ксилол	от 0 до 6	от 0 до 0,016 включ.	±20	—
		св. 0,016 до 6	—	±20
м-Ксилол	от 0 до 6	от 0 до 0,016 включ.	±20	—
		св. 0,016 до 6	—	±20
о-Ксилол	от 0 до 6	от 0 до 0,016 включ.	±20	—
		св. 0,016 до 6	—	±20
Хлорбензол	от 0 до 6	от 0 до 0,016 включ.	±20	—
		св. 0,016 до 6	—	±20
Стирол	от 0 до 6	от 0 до 0,016 включ.	±20	—
		св. 0,016 до 6	—	±20
Диметилбензол (смесь о-, м-, п-изомеров)	от 0 до 18	от 0 до 0,048 включ.	±20	—
		св. 0,048 до 18	—	±20

Продолжение таблицы 2

Определяемый компонент	Диапазон и поддиапазоны измерений массовой концентрации определяемого компонента или смеси компонентов, мг/м3		Пределы допускаемой погрешности
			приведенной*, Y, %	относительной, 5, %
Модификация ACA-НС
Метан	от 0 до 300	от 0 до 5,0 включ.	±20	—
		св. 5,0 до 300	—	±20
Этан	от 0 до 300	от 0 до 5,0 включ.	±20	—
		св. 5,0 до 300	—	±20
Пропан	от 0 до 300	от 0 до 5,0 включ.	±20	—
		св. 5,0 до 300	—	±20
Изобутан	от 0 до 300	от 0 до 5,0 включ.	±20	—
		св. 5,0 до 300	—	±20
Изопентан	от 0 до 300	от 0 до 5,0 включ.	±20	—
		св. 5,0 до 300	—	±20
Пентан	от 0 до 1000	от 0 до 5,0 включ.	±20	—
		св. 5,0 до 1000	—	±20
Бутан	от 0 до 2000	от 0 до 5,0 включ.	±20	—
		св. 5,0 до 2000	—	±20
Смесь предельных углеводородов С1Н4-С5Н12	от 0 до 2100	от 0 до 35,0 включ.	±20	—
		св. 35,0 до 2100	—	±20
Гексан	от 0 до 600	от 0 до 5,0 включ.	±20	—
		св. 5,0 до 600	—	±20
Гептан	от 0 до 100	от 0 до 5,0 включ.	±20	—
		св. 5,0 до 100	—	±20
Октан	от 0 до 100	от 0 до 5,0 включ.	±20	—
		св. 5,0 до 100	—	±20
Нонан	от 0 до 100	от 0 до 5,0 включ.	±20	—
		св. 5,0 до 100	—	±20
Декан	от 0 до 100	от 0 до 5,0 включ.	±20	—
		св. 5,0 до 100	—	±20
Смесь предельных углеводородов С6Н14-С10Н22	от 0 до 500	от 0 до 25,0 включ.	±20	—
		св. 25,0 до 500	—	±20
Модификация ACA-EH
Этен	от 0 до 30	от 0 до 2,4 включ.	±25	—
		св. 2,4 до 30	—	±25
Пропен	от 0 до 30	от 0 до 2,4 включ.	±25	—
		св. 2,4 до 30	—	±25
1-бутен	от 0 до 30	от 0 до 2,4 включ.	±25	—
		св. 2,4 до 30	—	±25
Изобутен	от 0 до 100	от 0 до 8,0 включ.	±25	—
		св. 8,0 до 100	—	±25

Продолжение таблицы 2

Определяемый компонент	Диапазон и поддиапазоны измерений массовой концентрации определяемого компонента или смеси компонентов, мг/м3		Пределы допускаемой погрешности
			приведенной*, Y, %	относительной, 5, %
Модификация ACA-T
Метантиол	от 0 до 60^10 3	от 0 до 4,8^ 10 3 включ.	±25	-
		св. 4,8^10-3 до 60^10-3	-	±25
Этантиол	от 0 до 0,5^10 3	от 0 до 0,04^10-3 включ.	±25	-
		св. 0,04^10-3 до 0,5^10-3	-	±25
* Погрешность приведена к верхнему значению поддиапазона измерений

Таблица 3 - Основные технические

Наименование характеристики	Значение
Параметры сети электрического питания:
- напряжение переменного тока, В	230±23
- частота переменного тока, Гц	50±1
Потребляемая мощность, В^А, не более	500
Электрическое сопротивление изоляции, МОм, не менее	20
Габаритные размеры, мм, не более
- высота	223
- ширина	483
- длина	660
Масса, кг, не более	35
Условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до +35
- относительная влажность окружающего воздуха (при 30 °С и более
низких температурах, без конденсации влаги), %, не более	75
- атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

наносится на маркировочную табличку, расположенную на задней панели прибора, способом термотрансферной печати и на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Анализатор хроматографический автоматический АСА1)	-	1 шт.
Кабель питания	-	1 шт.
Паспорт	УФКВ 619.0097.01 ПС	1 экз.
Руководство по эксплуатации анализатора	УФКВ 619.0097.01 РЭ	1 экз.
Методика поверки	-	1 экз.
Комплект ЗИП2)	-	1 компл.
1) Модификация определяется при заказе 2) Согласно ведомости ЗИП

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации УФКВ 619.0097.01 РЭ, раздел 2.5 «Работа с анализатором».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха Общие технические условия;

Приказ Минприроды России от 30 июля 2020 г. № 524 «Об утверждении требований к проведению наблюдений за состоянием окружающей среды, ее загрязнением»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.1 и п. 3.1.2);

ТУ 26.51.53-073-12259462-2023 Анализаторы хроматографические автоматические ACA. Технические условия.

Правообладатель

Открытое акционерное общество «Лига» (ОАО «Лига»)

ИНН 6454007505

Юридический адрес: 410056, г. Саратов, Мирный пер., д. 4

Тел./факс: +7 (8452) 74-69-70, 800-333-69-70

E-mail: info@ligaoao.ru

Web-сайт: www.ligaoao.ru

Изготовитель

Открытое акционерное общество «Лига» (ОАО «Лига»)

ИНН 6454007505

Юридический адрес: 410056, г. Саратов, Мирный пер., д. 4

Тел./факс: +7 (8452) 74-69-70, 800-333-69-70

E-mail: info@ligaoao.ru

Web-сайт: www.ligaoao.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77/(495) 437-56-66

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1350

Регистрационный № 68729-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станки специальные вибродиагностические СП-180М

Назначение средства измерений

Станки специальные вибродиагностические СП-180М (далее - станки СП-180М) предназначены для измерений среднеквадратического значения (СКЗ) виброускорения и виброскорости подшипников качения, а также частоты вращения шпинделя.

Описание средства измерений

Принцип действия станка СП-180М основан на преобразовании вибрации диагностируемого подшипника в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.

Станок СП-180М состоит из станины-основания, приводного механизма, шпинделя, пневматического механизма подачи осевой нагрузки, заключенного в специальный корпус, пневматического механизма подачи радиальной нагрузки, шкафа управления и прибора виброизмерительного «ЯШМА» (Государственный реестр СИ № 36859-14).

Измерение параметров вибрации станком СП-180М производится при воздействии на подшипник стандартных значений осевой и радиальной нагрузки с целью осуществления входного контроля подшипников качения.

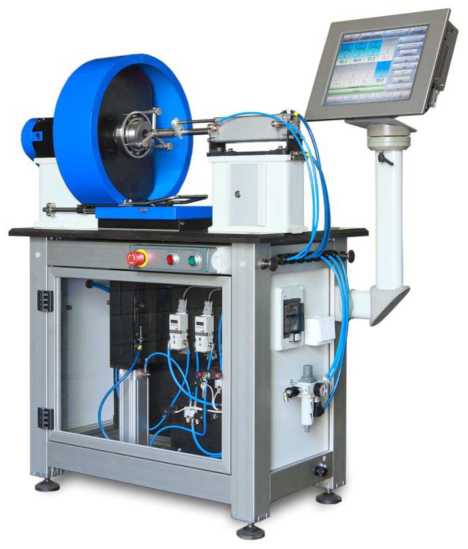

Общий вид станка специального вибродиагностического СП-180М представлен на рисунке 1. Вид спереди шкафа управления и схема пломбировки от несанкционированного доступа представлен на рисунке 2. Вид сзади корпуса механизма подачи осевой нагрузки с местом крепления маркировочной таблички и нанесением знака утверждения типа представлен на рисунке 3. Заводские номера станков СП-180М в цифровом формате наносятся на маркировочную табличку методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

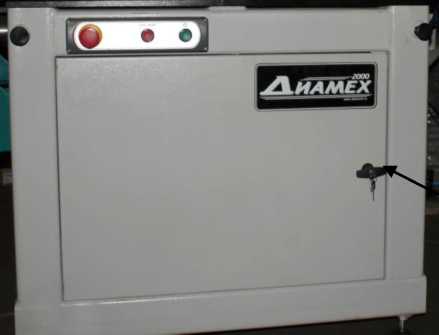

Рисунок 2 - Вид спереди шкафа управления и схема пломбировки от несанкционированного доступа

Станок специальным вибродиагностическии

Модель:               СП-180М

Заводской номер: '

Электропитание:

Масса станка:

Год выпуска:

Программное обеспечение

Программное обеспечение (ПО) служит для обработки и визуализации информации, которая поступает от первичных преобразователей.

Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию, т.к. отсутствует физический доступ к носителю информации и отсутствует программно-аппаратный интерфейс для изменения программы в процессе эксплуатации.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	StandDiag.exe update yashma ver 2 11.svy
Номер версии (идентификационный номер) ПО	не ниже 1.58 не ниже 2.11
Цифровой идентификатор ПО	AD32F5691 E15D3713

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значения
Диапазон измерений СКЗ виброускорения, м/с2 (дБ отн. 3^10-4 м/с2)	от 1,0 до 100 (от 70,5 до 110,5)
Диапазон измерений СКЗ виброскорости, мм/с (дБ отн. 5^10-5 мм/с): - в диапазоне частот от 50 до 300 Гц включ. - в диапазоне частот св. 300 до 1800 Гц включ. - в диапазоне частот св. 1800 до 10000 Гц	от 0,25 до 14,1 (от 74 до 109) от 0,11 до 14,1 (от 67 до 109) от 0,1 до 14,1 (от 66 до 109)
Диапазон рабочих частот при измерении виброускорения, Гц	от 20 до 10000
Пределы допускаемой абсолютной погрешности измерений виброускорения на базовой частоте 160 Гц, дБ	±1,0
Пределы допускаемой абсолютной погрешности измерений виброскорости на базовых частотах 160, 640 и 2560 Гц, дБ	±1,0
Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении виброускорения и виброскорости относительно базовых частот в диапазонах частот от 1,2<Рн до 0,8•Fв (где Fr, и F„ -соответственно, верхний и нижний пределы диапазонов рабочих частот), дБ, не более	±1,0
Измеряемые значения частоты вращения шпинделя, об/мин (Гц)	900;1800 (15; 30)
Пределы допускаемой относительной погрешности измерений частоты вращения шпинделя, %	от -2 до +1

Таблица 3 - Основные технические

Наименование характеристики	Значения
Диапазон рабочих температур, °С	от +17 до +27
Габаритные размеры шкафа управления (длинахширинахвысота), мм, не более	1040x600x900
Масса станка, кг, не более	400
Параметры электрического питания: - напряжение переменного тока, В	220 или 380
- частота переменного тока, Гц	50
Средний срок службы, лет	10
Средняя наработка на отказ, ч	30000

Знак утверждения типа

наносится на маркировочной табличке, расположенной на задней панели корпуса пневматического механизма подачи осевой нагрузки, методом наклейки или гравировки и на титульный лист руководства по эксплуатации и/или паспорта методом печати или наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Кол-во
Станок специальный вибродиагностический	СП-180М	1 шт.
Комплект дополнительных принадлежностей		1 компл.
Руководство по эксплуатации	СП-180М.000.000 РЭ	1 экз.
Паспорт	СП-180М.000.000 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Управление станком» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;

ТУ 3818-080-54981193-17 «Станок специальный вибродиагностический СП-180М. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)

ИНН 7722233409

Юридический адрес: 109052, г. Москва, вн.тер.г. муниципальный округ

Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01

Адрес места осуществления деятельности: 109052, г. Москва, ул. Смирновская, д. 25, стр. 12

Телефон: +7 (495) 223-04-20

E-mail: diamech@diamech.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1350

Регистрационный № 36859-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы виброизмерительные «ЯШМА»

Назначение средства измерений

Приборы виброизмерительные «ЯШМА» (далее - приборы) предназначены для измерений среднего квадратического значения (СКЗ) виброускорения и виброскорости, а также частоты вращения подшипников качения.

Описание средства измерений

Приборы представляют собой двухканальное виброизмерительное устройство, состоящее из первичных преобразователей, блока измерений БИ 120 и блока системного БС120.

Принцип действия приборов основан на преобразовании значений измеряемой величины в электрический сигнал и последующей его обработке.

В качестве первичных преобразователей используются пьезоэлектрические акселерометры 608А10 и 608А11, акселерометры серии 1V модификации 1V702TA-XX (рег. № 81334-21) и вихретоковые датчики ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л.

Пьезоэлектрические акселерометры 608А10 (608А11) и акселерометры 1V702TA-XX представляют собой преобразователь инерционного типа и используют прямой пьезоэлектрический эффект, где электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.

Принцип действия вихретокового датчика основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции.

Блок измерений БИ120 выполнен на основе промышленного компьютера со встроенной платой формирования сигналов датчиков и платой сбора данных и обеспечивает обработку выходных сигналов первичных преобразователей (интегрирование, фильтрация, спектральный анализ на основе быстрого преобразования Фурье, оцифровка). Выполнение вычислительных операций, анализ и хранение данных осуществляется в блоке системном БС120.

Общий вид блоков измерений БИ120 и системного БС120 представлен на рисунке 1.

Общий вид пьезоэлектрических акселерометров 608А10, 608А11, акселерометров 1V702TA-XX и вихретоковых датчиков ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л представлен на рисунке 2. Заводские номера приборов в цифровом формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено. Приборы не подлежат пломбированию.

Рисунок 1 - Общий вид блока измерений БИ120 и блока системного БС120

ВБИ-М08-48У-2121-Л,

ВБИ-М08-48У-2122-Л.

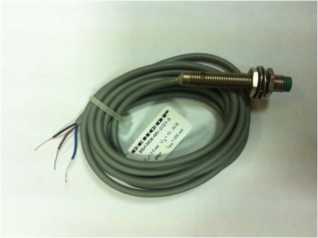

Рисунок 2 - Общий вид пьезоэлектрических акселерометров 608А10, 608А11, акселерометров

1V702TA-XX и вихретоковых датчиков ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л

Программное обеспечение

Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой комплекса и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	StandDiag.exe update yashma ver 2 11.svy
Номер версии (идентификационный номер) ПО	не ниже 1.58 не ниже 2.11
Цифровой идентификатор ПО	AD32F5691 E15D3713

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значения
Канал измерения вибрации
Диапазон измерений СКЗ виброускорения, м/с2 (дБ отн. 3^10-4 м/с2)	от 1,0 до 100 (от 70,5 до 110,5)
Диапазон измерений СКЗ виброскорости, мм/с (дБ отн. 5^10-5 мм/с)	от 0,1 до 14,1 (от 66 до 109)
Диапазоны рабочих частот при измерении, Гц: - виброускорения	от 20 до 10000
- виброскорости	от 50 до 300 от 300 до 1800 от 1800 до 10000
Пределы допускаемой основной абсолютной погрешности измерений виброускорения на базовой частоте 160 Гц и виброскорости на базовых частотах 160, 640 и 2560 Гц в нормальных условиях измерений, дБ	±1,0
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовых частот в диапазонах рабочих частот от 1,2- Fн до 0,8•Fв (где Рв и Рн - соответственно, верхний и нижний пределы диапазонов рабочих частот), дБ, не более	±1,0
Пределы допускаемой абсолютной погрешности измерений виброускорения и виброскорости в рабочем диапазоне температур окружающей среды, дБ	±1,5
Канал измерения частоты вращения
Диапазон измерений частоты вращения, Гц (об/мин)	от 10 до 30 (от 600 до 1800)
Пределы допускаемой относительной погрешности измерений частоты вращения в диапазоне рабочих температур окружающей среды, %	от -2 до +1

Таблица 3 -Основные технические характеристики

Наименование характеристики	Значения
Параметры электрического питания: - напряжения питания переменного тока (с частотой 50 Гц), В	от 187 до 242
Нормальные условия измерений: - температура окружающей среды, °С	от +20 до +30
Условия эксплуатации: температура окружающей среды, °С: - пьезоэлектрических акселерометров 608А10, 608А11 - вихретоковых датчиков ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л - блока измерений БИ120, блока системного БС120 - акселерометров 1V702TA-10	от -54 до +121 от -25 до +80 от +5 до +50 от -55 до +125

Наименование характеристики	Значения
Габаритные размеры, мм, не более: - пьезоэлектрических акселерометров 608А10, 608А11 (диаметр х длина)	22 х 31,2
- вихретоковых датчиков ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л (диаметр х длина)	8 х 48
- блока измерений БИ120 (длина х ширина х высота)	242 х 232 х 121
- блока системного БС120 (длина х ширина х высота)	340 х 277 х 74
- акселерометров 1V702TA-XX (диаметр х высота)	11 х 20
Масса, кг, не более: - пьезоэлектрических акселерометров 608А10, 608А11	0,105
- вихретоковых датчиков ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л	0,05
- блока измерений БИ120	5,0
- блока системного БС120	3,8
- акселерометров 1V702TA-XX	0,015

Знак утверждения типа

наносится на лицевую панель блока измерений БИ120 методом наклейки или гравировки и на титульном листе руководства по эксплуатации.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Прибор виброизмерительный в составе: - блок измерений - блок системный - пьезоэлектрический акселерометр (акселерометр) - датчик вихретоковый	«ЯШМА» БИ120 БС120 608А10, 608А11 (1V702TA-XX) ВБИ-М08-48У-2121-Л (ВБИ-М08- 48У-2122-Л)	1 шт. 1 шт. 1 шт. 1 шт.
Руководство по эксплуатации	ЯШМ.000.000 РЭ	1 экз.
Инструкция по эксплуатации	ЯШМ.000.000 ИЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Проведение измерений» инструкции по эксплуатации ЯШМ.000.000 ИЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;

ТУ 26.51.66-118-54981193-24 «Прибор виброизмерительный «ЯШМА». Технические условия».

Изготовитель

Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)

ИНН 7722233409

Юридический адрес: 109052, г. Москва, вн.тер.г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01

Адрес места осуществления деятельности: 109052, г. Москва, ул. Смирновская, д. 25, стр. 12

Телефон: +7 (495) 223-04-20

E-mail: diamech@diamech.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1350

Регистрационный № 72076-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная массового расхода (массы) бензина поз. 05FT304/05FT305 цеха № 01 НПЗ ОАО «ТАИФ-НК»

Назначение средства измерений

Система измерительная массового расхода (массы) бензина прямогонного поз. 05FT304/05FT305 цеха № 01 НПЗ ОАО «ТАИФ-НК» (далее - ИС) предназначена для измерений массового расхода и массы бензина прямогонного.

Описание средства измерений

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи комплекса измерительно-вычислительного входных сигналов, поступающих по измерительным каналам массового расхода (HART-протокол), температуры и избыточного давления (сигналы силы постоянного тока от 4 до 20 мА).

В состав ИС входят основная и резервная измерительные линии (далее - ИЛ), на которых установлены следующие средства измерений (далее - СИ):

• - счетчик-расходомер массовый ЭЛМЕТРО-Фломак (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 47266-16);

• - счетчик-расходомер массовый «ЭМИС-МАСС 260» (регистрационный номер 42953-15);

• - преобразователи давления измерительные КМ35 (регистрационный номер 71088-18);

• - термопреобразователь с унифицированным выходным сигналом УТС (регистрационный номер 47757-11) модели УТС 106Exi.

В состав системы обработки информации (далее - СОИ) входят следующие СИ:

• - устройства ввода/вывода измерительные дистанционные IS рас (регистрационный номер 22560-04) измерительные модули ввода 9160;

• - модуль измерительный 9163 систем I.S.1, IS рас (регистрационный номер 63808-16);

  CENTUM VP (регистрационный номер

• - комплекс измерительно-вычислительный 85055-22).

  экземпляр измерительной системы, компонентов серийного и единичного Монтаж и наладка ИС осуществлены

ИС представляет собой единичный спроектированной для конкретного объекта из отечественного и импортного изготовления. непосредственно на объекте эксплуатации в соответствии с проектной документацией ИС и эксплуатационными документами ее компонентов.

ИС обеспечивает выполнение следующих основных функций:

• - измерение массового расхода и массы, избыточного давления, температуры бензина прямогонного;

• - регистрация, индикация, хранение и передача на верхний уровень результатов измерений;

• - формирование, отображение и печать текущих отчетов;

- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Заводской номер 05FT304/05FT305 ИС нанесен типографским способом на титульный лист паспорта ИС и на маркировочную табличку, расположенную на шкафу СОИ.

Конструкция ИС не предусматривает нанесение знака поверки. Пломбирование ИС не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.

Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя, ведения доступного только для чтения журнала событий.

Уровень защиты ПО ИС «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО ИС

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Centum VP
Номер версии (идентификационный номер) ПО	не ниже R6.07.00
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массового расхода бензина прямогонного:
- по ИЛ 05FT304, кг/ч	от 15600 до 200000
- по ИЛ 05FT305, кг/ч	от 4500 до 140000
Пределы допускаемой относительной погрешности измерений массового расхода и массы бензина прямогонного, %	±0,25

Таблица 3 - Основные технические

Наименование характеристики	Значение
Температура бензина прямогонного, °С	от 25 до 60
Избыточное давление бензина прямогонного, МПа	от 0,1 до 0,8
Параметры электрического питания:
- напряжение переменного тока, В	220^22
- частота переменного тока, Гц	50±1
Условия эксплуатации:
а) температура окружающей среды:
- в месте установки ИЛ, °С	от -35 до 40
- в обогреваемых шкафах для СИ, °С	от 5 до 40
- в месте установки СОИ, °С	от 15 до 25
б) относительная влажность:
- в месте установки ИЛ, %, не более	95
- в месте установки СОИ (без конденсации влаги), %,
не более	95
в) атмосферное давление, кПа	от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность ИС

Наименование	Обозначение	Количество
Система измерительная массового расхода (массы) бензина прямогонного поз. 05FT304/05FT305 цеха № 01 НПЗ ОАО «ТАИФ-НК»	-	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Государственная система обеспечения единства измерений. Массовый расход и масса бензина прямогонного. Методика измерений системой измерительной массового расхода (массы) бензина прямогонного поз. 05FT304/05FT305 цеха № 01 НПЗ АО «ТАИФ-НК», регистрационный номер ФР.1.29.2024.47583.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»)

ИНН 1651025328

Адрес: 423574, Республика Татарстан, Нижнекамский р-н, г. Нижнекамск, ул. Соболековская, зд. 45, оф. 108

Телефон: (8555) 38-16-16, факс: (8555) 38-17-17

Web-сайт: https://www.taifnk.ru

E-mail: npz@taifnk.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1350

Регистрационный № 90391-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ГК «Русагро» - сахарный бизнес, для объектов: ООО «Русагро-Тамбов» филиал Жердевский, ООО «Русагро-Тамбов» филиал Никифоровский, ООО «Русагро-Белгород», ООО «Русагро-Белгород» филиал Ника, АО «Кривец-сахар», АО «Кшенский сахарный комбинат», АО «Сахарный комбинат «Отрадинский»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ГК «Русагро» - сахарный бизнес, для объектов: ООО «Русагро-Тамбов» филиал Жердевский, ООО «Русагро-Тамбов» филиал Никифоровский, ООО «Русагро-Белгород», ООО «Русагро-Белгород» филиал Ника, АО «Кривец-сахар», АО «Кшенский сахарный комбинат», АО «Сахарный комбинат «Отрадинский» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК типа DELL PowerEdge R640, устройство синхронизации системного времени УССВ-2, автоматизированные рабочие места (ARM), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с.

Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы на сервер ИВК, где происходит оформление отчетных документов.

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ) происходит автоматически в счетчиках, либо в сервере ИВК.

Формирование и передача данных прочим участниками и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ГК «Русагро» - сахарный бизнес, для объектов: ООО «Русагро-Тамбов» филиал Жердевский, ООО «Русагро-Тамбов» филиал Никифоровский, ООО «Русагро-Белгород», ООО «Русагро-Белгород» филиал Ника, АО «Кривец-сахар», АО «Кшенский сахарный комбинат», АО «Сахарный комбинат «Отрадинский» в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером ИВК по каналу связи Internet через интернет-провайдера.

Сервер ИВК также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации системного времени УССВ-2, ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Сервер ИВК периодически с установленным интервалом проверки текущего времени сравнивает собственную шкалу времени со шкалой времени УССВ-2 и при расхождении ±1 с и более, сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УССВ-2.

Сравнение шкалы времени счетчиков электроэнергии со шкалой времени ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счётчиков электроэнергии со шкалой времени ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на корпусе сервера ИВК, типографическим способом. Дополнительно заводской номер указывается в формуляре.

Заводской номер АИИС КУЭ 001.

Программное обеспечение

В АИИС КУЭ используется ПО «Энфорс», в состав которого входят модули, указанные в таблице 1. ПО «Энфорс» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Энфорс».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение	Значение
Идентификационное наименование ПО	bp admin.exe	CoUector.x64.exe
Номер версии (идентификационный номер) ПО	не ниже 7.6.1.14	не ниже 7.0.0.8
Цифровой идентификатор ПО	72CE09314C55B0CC BD37F46696549AF5	031DD0D2B575ED63 7C8F2355232AA22F
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО «Энфорс» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

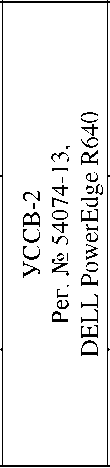

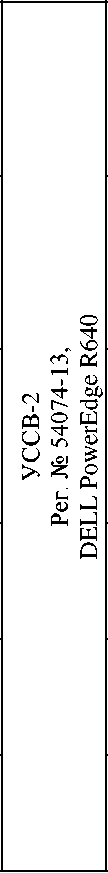

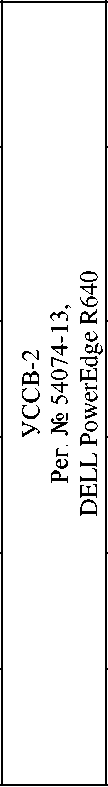

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	ИВК		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ПС 110 кВ Никифоровская, СШ-35 кВ, ВЛ-35 кВ Сахзаводская	ТФЗМ-35Б-1У1 Кл. т. 0,5 Ктт 50/5 Рег. № 3689-73	ЗНОМ-35 Кл. т. 0,5 Ктн 35000/^3/100/^3 Рег. № 912-54; НОМ-35-66 Кл. т. 0,5 Ктн 35000/^3/100/^3 Рег. № 187-70	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	о Tt .. <о СС Pi о гм « щ о in о О .О1 о 1—1 сц hJ и Q	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
2	ПС 6 кВ Элеватор, РУ-0,4 кВ	ТТИ Кл. т. 0,5 Ктт 1500/5 Рег. № 28139-12	-	Меркурий 234 ARTMX2-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19		активная реактивная	±1,0 ±2,5	±3,3 ±5,6
3	ПС 6 кВ Элеватор, РУ-0,4 кВ	ТТИ Кл. т. 0,5 Ктт 1500/5 Рег. № 28139-12	-	Меркурий 234 ARTMX2-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19		активная реактивная	±1,0 ±2,5	±3,3 ±5,6

Пределы допускаемой абсолютной погрешности СОЕВ АИИС КУЭ, с

Примечания

• 1 Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовой).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95

• 3 Погрешность в рабочих условиях указана при температуре окружающего воздуха в месте расположения счетчиков электроэнергии от 0 до +40 °С для ИК №№ 1-18, при Gos ф 0.8 инд 1=0,02(0,05)-1ном.

• 4 Допускается замена ТТ, и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 5 Допускается замена УССВ на аналогичные утвержденных типов.

• 6 Замена оформляется техническим актом в установленном на Предпр ияти и -владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 7 Кл. т. - класс точности, Ктн - коэффициент трансформации трансформаторов напряжения, Ктт - коэффициент трансформации трансформаторов тока.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические

ИК

Наименование характеристики	Значение
Количество ИК	18
Нормальные условия: параметры сети: - напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -40 до +40
- температура окружающей среды в месте расположения счетчиков, оС	от -40 до +60
- температура окружающей среды в месте расположения сервера, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее:	220000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	74500
- среднее время восстановления работоспособности, ч	2
Глубина хранения информации Счетчик: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	114
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТФЗМ-35Б-1У1	2
Трансформатор тока	ТТИ	9
Трансформатор тока	ТОЛ-10-I	3
Трансформатор тока	ТОЛ-35 III-IV	3
Трансформатор тока	ТПЛ-СВЭЛ	2
Трансформатор тока	ТОЛ-СЭЩ	3
Трансформатор тока	ТОЛ-НТЗ	3
Трансформатор тока	ТПОЛ-10	6
Трансформатор напряжения	ЗНОМ-35	1
Трансформатор напряжения	НОМ-35-66	2
Трансформатор напряжения	ЗНОЛ	3
Трансформатор напряжения	ЗНОМ-35-65	3
Трансформатор напряжения	ЗНОЛ-СВЭЛ	3
Трансформатор напряжения	НОЛ-СЭЩ	2
Трансформатор напряжения	ЗНОЛП-НТЗ	9
Трансформатор напряжения	НТМИ-6	1
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	1
Счётчик электрической энергии многофункциональный	Меркурий 234 ARTMX2-02 DPBR.G	1

таблицы 4

1	2	3
Счётчик электрической энергии многофункциональный	Mеркурий 234 ARTMX2-03 DPBR.G	2
Счётчик электрической энергии многофункциональный	Меркурий 234 ARTM2-00 DPBR.R	3
Счётчик электрической энергии многофункциональный	Меркурий 234 ARTM2-00 PB.G	2
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.00	2
Счётчик электрической энергии многофункциональный	Меркурий 234 ARTM2-00 PBR.G	1
Счётчик электрической энергии многофункциональный	Меркурий 234 ARTMX2-02 PBR.G	3
Счётчик электрической энергии многофункциональный	Меркурий 204 ARTMX2-02 POBR.G	2
Счётчик электрической энергии многофункциональный	Mеркурий 236 ART-03 PQRS	1
Устройство синхронизации системного времени	УССВ-2	1
Сервер ИВК	DELL PowerEdge R640	1
Программное обеспечение	ПО «Энфорс»	1
Формуляр	41-04/2023-СБН.ФО	1

Сведения о методиках (методах) измерений

приведены в документах:

- Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ГК «Русагро» - сахарный бизнес, для объектов: ООО «Русагро-Тамбов» филиал Жердевский, ООО «Русагро-Тамбов» филиал Никифоровский, ООО «Русагро-Белгород», ООО «Русагро-Белгород» филиал Ника, АО «Кривец-сахар», АО «Кшенский сахарный комбинат», АО «Сахарный комбинат «Отрадинский, аттестованной ООО «Спецэнергопроект», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312236;

- Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ГК «Русагро» - сахарный бизнес, для объектов: ООО «Русагро-Тамбов» филиал Жердевский, ООО «Русагро-Тамбов» филиал Никифоровский, ООО «Русагро-Белгород», ООО «Русагро-Белгород» филиал Ника, АО «Кривец-сахар», АО «Кшенский сахарный комбинат», АО «Сахарный комбинат «Отрадинский в части ИК №18, аттестованной ООО «Спецэнергопроект», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 59793-2021 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Русагро-Центр» (ООО «Русагро-Центр») ИНН 5003048874

Юридический адрес: 115054, г. Москва, ул. Валовая, д. 35, эт. 5, помещ. 254 Телефон: 8 (495) 363-16-61

Web-сайт: www.rusagrogroup.ru

E-mail: APliev@rusagrogroup.ru

Изготовитель

Общество с ограниченной ответственностью «Энфорс» (ООО «Энфорс») ИНН 3663035420

Адрес: 394007, Воронежская обл., г. Воронеж, ул. Димитрова, д. 2А, неж. вс. помещ. IX, оф. 4

Телефон: 8 (495) 215-15-80, 8 (473) 250-96-69

Web-сайт: www.nforceit.ru

E-mail: sales@nforceit.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: 8 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1350

Регистрационный № 69337-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Донецкая

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Донецкая (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер АУВП.411711.ФСК.062.14. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

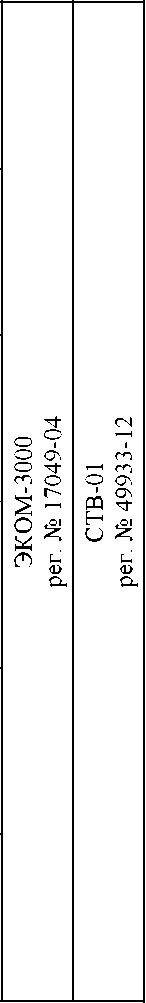

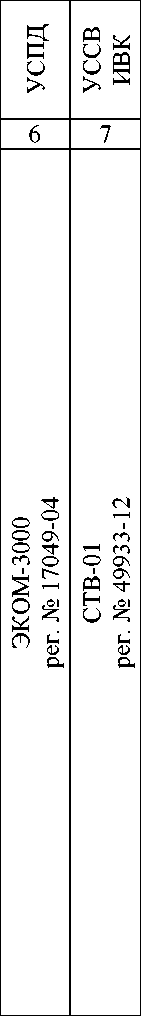

Таблица 3 -

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%	55 %	520 %	5100 %
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 - 4, 6, 7 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)	1,0	1,1	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	2,1	1,7	1,4	1,4
5 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,1	0,9
	0,8	-	2,8	1,6	1,2
	0,5	-	5,4	2,9	2,2
9 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)	1,0	1,8	1,1	0,9	0,9
	0,8	2,5	1,6	1,2	1,2
	0,5	4,8	3,0	2,2	2,2
10 (Счетчик 0,5S; ТТ 0,5S)	1,0	2,0	1,0	0,8	0,8
	0,8	2,6	1,6	1,1	1,1
	0,5	4,7	2,8	1,9	1,9
11, 12 (Счетчик 0,2S; ТТ 0,5s)	1,0	1,7	0,9	0,6	0,6
	0,8	2,4	1,4	0,9	0,9
	0,5	4,6	2,7	1,8	1,8
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%	55 %	520 %	5100 %
		12% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 - 4, 6, 7 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,8	2,3	1,6	1,3	1,3
	0,5	1,6	1,2	1,0	0,9
5 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	-	4,4	2,4	1,8
	0,5	-	2,6	1,5	1,2
9 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,8	4,1	2,5	1,8	1,8
	0,5	2,5	1,6	1,2	1,2
10 (Счетчик 1,0; ТТ 0,5S)	0,8	4,7	2,8	1,8	1,8
	0,5	3,2	1,9	1,4	1,3
11, 12 (Счетчик 0,5; ТТ 0,5S)	0,8	4,0	2,3	1,5	1,5
	0,5	2,4	1,4	1,0	1,0

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%	55 %	520 %	5100 %
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 - 4, 6, 7 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)	1,0	1,3	1,0	0,9	0,9
	0,8	1,5	1,2	1,1	1,1
	0,5	2,2	1,8	1,6	1,6
5 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	-	1,9	1,2	1,0
	0,8	-	2,9	1,7	1,4
	0,5	-	5,5	3,0	2,3
9 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)	1,0	1,9	1,2	1,0	1,0
	0,8	2,6	1,7	1,4	1,4
	0,5	4,8	3,0	2,3	2,3
10 (Счетчик 0,5S; ТТ 0,5S)	1,0	2,3	1,6	1,4	1,4
	0,8	2,9	2,0	1,7	1,7
	0,5	4,9	3,1	2,3	2,3
11, 12 (Счетчик 0,2S; ТТ 0,5s)	1,0	1,8	1,0	0,8	0,8
	0,8	2,5	1,5	1,1	1,1
	0,5	4,7	2,8	1,9	1,9
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		52%	55 %	520 %	5100 %
		12% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 - 4, 6, 7 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,8	2,9	1,9	1,5	1,4
	0,5	2,2	1,5	1,2	1,2
5 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	-	4,5	2,5	1,9
	0,5	-	2,7	1,6	1,4
9 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,8	4,5	2,7	2,0	1,9
	0,5	2,9	1,8	1,4	1,4
10 (Счетчик 1,0; ТТ 0,5S)	0,8	6,0	3,5	2,4	2,2
	0,5	4,3	2,7	2,0	1,9

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности Si(2)%p для cos9=l,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p и 52%Q для COSO' 1.0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 1(5) до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C:
- для счетчиков активной энергии	от +21 до +25
- для счетчиков реактивной энергии	от +18 до +22
Рабочие условия: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:
- средняя наработка до отказа, ч, не менее	120000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000:
- средняя наработка на отказ, ч, не менее	75000
комплекс измерительно-вычислительный СТВ-01:
- средняя наработка на отказ, ч, не менее	10000

1	2
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  измерений может

• - резервирование каналов связи: информация о результатах передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТГФМ-110	18 шт.
Трансформатор тока	ТФМ-110	3 шт.
Трансформатор тока	ТЛП-10	2 шт.
Трансформатор тока	ТТИ	3 шт.
Трансформатор напряжения	НКФ110-83У1	3 шт.
Трансформатор напряжения	НКФ-110-57 У1	3 шт.
Трансформатор напряжения	НТМИ-10-66	1 шт.
Счетчик электрической энергии многофункциональный	Альфа А1800	11 шт.
Устройство сбора и передачи данных	ЭКОМ-ЗООО	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.062.14ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Донецкая». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных Основные положения.

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2024 г. № 1350

Регистрационный № 91836-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «ЗРК «Омчак»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «ЗРК «Омчак» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, потребленной за установленные интервалы времени отдельными технологическими объектами АО «ЗРК «Омчак», сбора, обработки, хранения и передачи полученной информации. Полученные данные и результаты измерений могут использоваться для коммерческих расчетов и оперативного управления выработкой и потреблением электроэнергии.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

Первый уровень - измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс (ИВК) с функциями информационно-вычислительного комплекса электроустановки (ИВКЭ), включающий в себя сервер АИИС КУЭ с программным обеспечением (далее - ПО), автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. На основании средних значений мощности вычисляются приращения электроэнергии за интервал времени 30 мин.

Измеренные значения приращений активной и реактивной энергии на 30-минутных интервалах времени сохраняются в энергонезависимой памяти счетчиков электроэнергии с привязкой к шкале времени UTС(SU).

Сервер АИИС КУЭ при помощи ПО автоматически с заданной периодичностью или по запросу опрашивает счетчики электрической энергии и считывает 30-минутные данные коммерческого учета электроэнергии и журналы событий для каждого канала учета, осуществляет обработку измерительной информации, помещение измерительной и служебной информации в базу данных и хранение ее.

Считывание сервером АИИС КУЭ данных из счетчиков электрической энергии осуществляется посредством локальной вычислительной сети предприятия (либо каналам связи GSM). При выходе из строя линий связи АИИС КУЭ считывание данных из счетчиков возможно проводить в ручном режиме с использованием ноутбука через встроенный оптический порт счетчиков.

Сервер АИИС КУЭ ежесуточно формирует и отправляет по основному каналу связи, организованному на базе сети интернет в виде сообщений электронной почты отчеты с результатами измерений на АРМ субъекта оптового рынка электрической энергии и мощности (ОРЭМ).

АРМ субъекта ОРЭМ осуществляет передачу данных (результатов измерений) прочим участникам и инфраструктурным организациям оптового и розничных рынков электроэнергии и мощности в виде электронного документа XML, заверенного электронно-цифровой подписью субъекта ОРЭМ.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровни ИИК и ИВК. Для синхронизации шкалы времени СОЕВ в состав ИВК входит комплекс измерительно-вычислительный СТВ-01 (рег.№ 49933-12), который синхронизирован с национальной шкалой координированного времени UTC(SU) и обеспечивает предоставление информации о текущем времени в протоколе NTP.

Сравнение шкалы времени сервера АИИС КУЭ с СТВ-01 осуществляется встроенным программным обеспечением сервера АИИС КУЭ каждый час, коррекция производится автоматически при расхождении шкалы времени сервера АИИС КУЭ от СТВ-01 на величину равную или более 1 с. Сравнение показаний шкалы времени счетчика с сервером АИИС КУЭ осуществляется встроенным программным обеспечением по вычислительной сети (либо каналам связи GSM), во время сеанса связи со счетчиком, но не реже одного раза в сутки. Коррекция шкалы времени счетчика производится при расхождении со шкалой времени сервера АИИС КУЭ на величину равной или более 2 с.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер АИИС КУЭ наносится типографским способом на этикетку, которая располагается на корпусе сервера ИВК, а также указывается в формуляре АИИС КУЭ.

Средству измерений присвоен заводской номер ЭПК1885/22.

Программное обеспечение

Набор программных компонентов АИИС КУЭ состоит из стандартизированного и специализированного программного обеспечения (ПО).

Стандартизированное ПО не оказывает влияние на метрологические характеристики АИИС КУЭ

Специализированное ПО АИИС КУЭ представляет собой программный комплекс (ПК) «Энергосфера».

Метрологически значимой частью ПК «Энергосфера» является специализированная программная часть (библиотека) «pso_metr.dll». Данная программная часть выполняет функции синхронизации, математической обработки информации, поступающей от счетчиков. Идентификационные данные метрологически значимой части ПК «Энергосфера» приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dU
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО (MD5)	cbeb6f6ca69318bed976e08a2bb7814b (для 32-разрядного сервера опроса) 6c13139810a85b44f78e7e5c9a3edb93 (для 64-разрядного сервера опроса)
Алгоритм вычисления цифрового идентификатора	MD5

Специализированное ПО предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, а также предусматривает разграничение прав пользователей путем создания индивидуальных учетных записей. Получение измерительной информации возможно только при идентификации пользователя путем ввода данных пользователя («логин») и соответствующего ему пароля. Уровень защиты программного обеспечения «средний» в соответсвии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Номер ИК	Наименование ИК	Вид СИ	Тип, метрологические характеристики, Рег. №	Источник точного времени
1	2	3	4	5
1	ВЛ-10 кВ №2 Унда-Журавлёво, оп. №204, отпайка в сторону КТП 10 кВ Посёлок, ПКУ-1	ТТ	ТПОЛ Ктт 60/5, кл.т. 0,5S Рег. № 47958-16	СТВ-01 рег. № 49933-12
		ТН	НОЛ Ктн 10000/100, кл.т. 0,5 Рег.№ 66629-17
		Счетчик	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1,0 Рег.№ 36697-17
2	ВЛ-6 кВ №1 Вахтовый посёлок, оп. №1, ПКУ-2	ТТ	ТПОЛ Ктт 200/5, кл.т. 0,5S Рег. № 47958-16
		ТН	НОЛ Ктн 6000/100, кл.т. 0,5 Рег.№ 66629-17
		Счетчик	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1,0 Рег.№ 36697-17

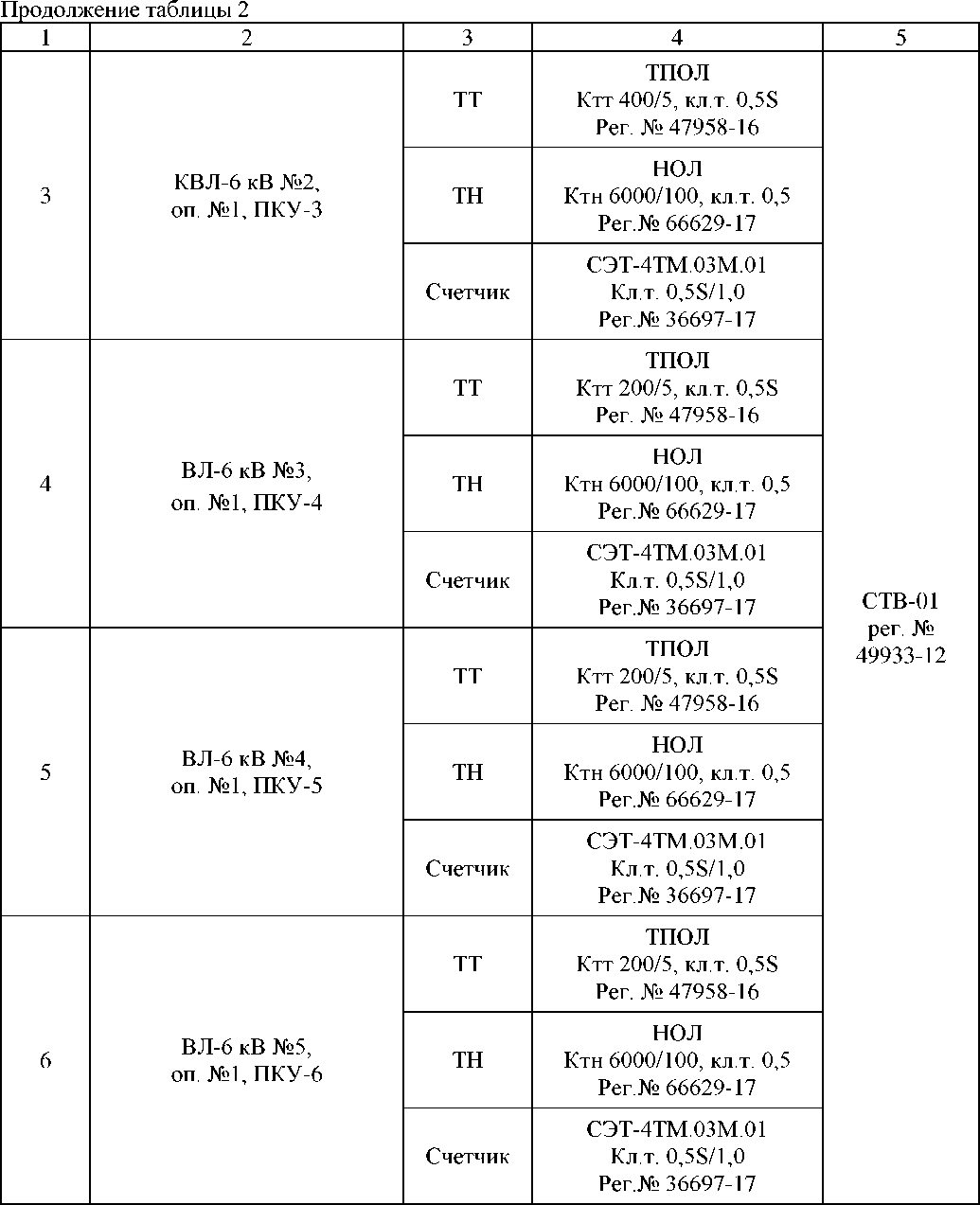

Пр имечания

• 1 Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.

• 2 Допускается замена источника точного времени на аналогичный утвержденного типа.

• 3 Допускается замена сервера ИВК без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4 Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений (при условии сохранения цифрового идентификатора ПО).

• 5 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносятся изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 6 Виды измеряемой электроэнергии для для всех ИК, перечисленных в таблице 2, -активная, реактивная.

  Таблица 3 -

  Номер ИК	Вид электроэнергии	Метрологические характеристики ИК
  		Границы основной погрешности, (±5), %,	Границы погрешности в рабочих условиях, (±5),%
  	Активная	1,2	5,2
  1 - 7	Реактивная	2,5	4,2
  8	Активная	1,1	3,5
  	Реактивная	1,1	3,4



Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с__________________________________________________

Пр имечания

• 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 минут.

• 3 Погрешность в рабочих условиях указана для тока 2 % 1ном для ИК № 1 - 7, 10 % Iном для ИК № 8, cosф=0,5инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от 0 до +40 °С.

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Количество ИК	8
Нормальные условия: параметры сети: - напряжение, % от ином - сила тока, % от 1ном (ИК № 1 - 7) - сила тока, % от 1ном (ИК № 8) - коэффициент мощности, cos9 - частота, Гц температура окружающей среды °C: - для счетчиков электроэнергии	от 99 до 101 от 2 до 120 от 10 до 120 0,87 от 49,85 до 50,15 от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином - сила тока, % от 1ном (ИК № 1 - 7) - сила тока, % от 1ном (ИК № 8) - коэффициент мощности, cos9 - частота, Гц диапазон рабочих температур окружающего воздуха, °C: - для ТТ и ТН - для счетчиков: - для сервера - для СТВ-01	от 90 до 110 от 2 до 120 от 10 до 120 не менее 0,5 от 49,6 до 50,4 от -45 до +40 от 0 до +40 от +15 до +25 от +15 до +25

таблицы 4

1	2
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии СЭТ-4ТМ.03М:
- средняя наработка до отказа, ч, не менее	220 000
- среднее время восстановления работоспособности, ч,	2
счетчики электроэнергии СЕ307:
- средняя наработка до отказа, ч, не менее	220 000
- среднее время восстановления работоспособности, ч,	2
комплекс измерительно-вычислительный СТВ-01:
- средняя наработка на отказ, ч, не менее	10 000
- среднее время восстановления работоспособности, ч,	1
сервер:
- среднее время наработки на отказ, ч, не менее	80 000
- среднее время восстановления работоспособности, ч,	1
Глубина хранения информации счетчики электроэнергии:
- тридцатиминутный профиль нагрузки каждого массива, сутки, не
менее	114
ИВК:
- результаты измерений, состояние объектов и средств измерений, лет,
не менее	3,5

В журналах событий счетчика фиксируются факты:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

- пропадание напряжения пофазно; Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:

- счетчика электрической энергии;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- сервера.

- наличие защиты информации на программном уровне при хранении, передаче, параметрировании:

- пароль на счетчике электрической энергии;

- пароль на сервере АИИС КУЭ. Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- ИВК (функция автоматизирована). Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована);

- о результатах измерений (функция автоматизирована). Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТПОЛ	14 шт.
Трансформатор напряжения	НОЛ	21 шт.
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	7 шт.
Счетчик электрической энергии многофункциональный	СЕ307	1 шт.
Сервер АИИС КУЭ	-	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Программное обеспечение	ПК «Энергосфера»	1 шт.
Формуляр	ЭПК1885/22-2.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ) АО «ЗРК «Омчак». Методика измерений аттестована ФБУ «Ростест-Москва», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311703.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «Золоторудная компания «Омчак» (АО «ЗРК «Омчак») ИНН: 4909908164

Юридический адрес: 672000, Забайкальский край, г. Чита, ул. Журавлева, д. 1 Телефон: +7 (3022) 21-35-50

Изготовитель

Акционерное общество «Энергопромышленная компания» (АО «ЭПК»)

ИНН: 6661105959

Адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Фрунзе, д. 96, к. В Телефон: +7 (343) 251-19-96

E-mail: eic@eic.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

¹

Клапан - возможность подключения электромагнитного газозапорного клапана с импульсным управлением.

²

Реле - наличие встроенного реле для подключения внешнего исполнительного устройства.

³

ШС - резистивный выход на шлейф сигнализации ВОРС «Стрелец».

---
