№1456 от 17.07.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 696188
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Приказы по основной деятельности по агентству Вн. Приказ № 1456 от 17.07.2025
ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
17 июля 2025 г.
1456
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\_____________________________
Регистрационный № 88928-23
Акселерометры 1V
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июля 2025 г. № 1456
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Лист № 1
Всего листов 22
Акселерометры 1V (далее по тексту - акселерометры) предназначены для измерений вибрационного и ударного ускорения.
Принцип действия акселерометров основан на преобразовании воздействующего ускорения в пропорциональные низкоомные
переменного (вибрационного или ударного) сигналы электрического напряжения.
Конструктивно акселерометры или пьезокристаллический чувствительный
представляют собой элемент,
пьезокерамический инерционную массу, усилитель, сигнальные выводы и разъём, заключённые в металлический корпус.
Акселерометры имеют модификации:
-
- 1V001HB-100;
-
- 1V002HB-100, 1V002HB-200, 1V002HB-500, 1V002HB-1000;
-
- 1V003HB-100;
-
- 1V102HB-30, 1V102HB-50, 1V102TB-30, 1V102TB-50,
1V102HA-50, 1V102HB-1-01, 1V102HB-2-01, 1V102HB-5-01, 1V102HB-10-01, 1V102HB-50-01, 1V102TB-5-01, 1V102TB-500-01, 1V102HA-30-01, 1V102HA-50-01, 1V102HA-100-01, 1V102HA-500-01;
-
- 1V103TB-2, 1V103TB-5, 1V103TB-30, 1V103TB-50, 1V103TA-2, 1V103TA-30, 1V103TA-50;
-
- 1V104HA-2, 1V104HA-5, 1V104HA-30, 1V104HA-50;
-
- 1V105HA-1, 1V105HA-2, 1V105HA-5, 1V105HA-100;
-
- 1V106HA-1, 1V106HA-2, 1V106HA-5,
1V106HA-100, 1V106HA-500, 1V106HА-1000,
1V106HB-10, 1V106HB-30, 1V106HB-50, 1V106HB-100, 1V106HB-500, 1V106HB-1000;
-
- 1V107HA-1, 1V107HA-2, 1V107HA-5, 1V107HA-10, 1V107HA-30, 1V107HA-50, 1V107HA-100, 1V107HG-1, 1V107HG-2, 1V107HG-5, 1V107HG-10, 1V107HG-30, 1V107HG-50, 1V107HG-100;
-
- 1V108TA-1, 1V108TA-2, 1V108TA-5, 1V108TA-10, 1V108TA-30, 1V108TA-50, 1V108TA-100, 1V108TA-500, 1V108TB-1, 1V108TB-2, 1V108TB-5, 1V108TB-10, 1V108TB-30, 1V108TB-50, 1V108TB-100, 1V108TB-500, 1V108HA-1, 1V108HA-2, 1V108HA-5, 1V108HA-10, 1V108HA-30, 1V108HA-50, 1V108HA-100, 1V108HA-500, 1V108HB-1, 1V108HB-2, 1V108HB-5, 1V108HB-10, 1V108HB-30, 1V108HB-50, 1V108HB-100, 1V108HB-500;
1V102HB-100-01,
1V102TB-10-01,
1V102HA-1-01,
1V102HB-500-01,
1V102TB-30-01,
1V102HA-2-01,
1V102TB-1-01,
1V102TB-50-01,
1V102HA-5-01,
1V105HA-10,
1V106HA-10,
1V106HB-1,
согласующий
1V102HA-30,
1V102HB-30-01,
1V102TB-2-01, 1V102TB-100-01, 1V102HA-10-01,
1V105HA-30,
1V106HA-30,
1V106HB-2,
1V103TA-5,
1V105HA-50,
1V106HA-50,
1V106HB-5,
-
- lVl09HA-l, lVl09HA-2, lVl09HA-5, lVl09HA-l0, lVl09HG-l, 1V109HG-5, 1V109HG-10;
-
- 1V110TB-1, 1V110TB-2, 1V110TB-5, 1V110TB-10, 1V110TB-30,
1V110TB-100;
-
- 1V111HB-10, 1V111HB-20, 1V111TB-10, 1V111TB-20;
-
- 1V121HB-100, 1V121HB-500, 1V121HB-1000, 1V121TB-100,
1V121HB-1000, 1V121TA-100, 1V121TA-500, 1V121TA-1000;
-
- 1V122HB-1, 1V122HB-2, 1V122HB-5, 1V122HB-10, 1V122HB-30,
1V109HG-2,
lVllOTB-50,
1V121TB-500,
lVl22HB-50, lVl22HB-l00, lVl22HB-500, lVl22TB-l, lVl22TB-2, lVl22TB-5, lVl22TB-l0, lVl22TB-30, lVl22TB-50, lVl22TB-l00, lVl22TB-500, lVl22HA-l, lVl22HA-2, lVl22HA-5, lVl22HA-l0, lVl22HA-30, lVl22HA-50, lVl22HA-l00, lVl22HA-500, lVl22HB-5-0l, lVl22HB-500-0l, lVl22TB-30-0l, lVl22HA-2-0l, lVl22HA-l00-0l, lVl22HA-500-0l;
- 1V128HA-1, 1V128HA-2,
lVl22HB-l0-0l, lVl22TB-l-0l, lVl22TB-50-0l, lVl22HA-5-0l,
lVl22HB-30-0l,
lVl22TB-2-0l, lVl22TB-l00-0l, lVl22HA-l0-0l,
lVl22HB-l-0l, lVl22HB-50-0l, lVl22TB-5-0l, lVl22TB-500-0l, lVl22HA-30-0l,
lVl22HB-2-0l, lVl22HB-l00-0l, lVl22TB-l0-0l, lVl22HA-l-0l, lVl22HA-50-0l,
1V128HA-5, 1V128HA-10, 1V128HA-30, 1V128HA-50, 1V128HA-100, 1V128HA-500, 1V128HB-1, 1V128HB-2, 1V128HB-5, 1V128HB-10, 1V128HB-30, 1V128HB-50, 1V128HB-100, 1V128HB-500, 1V128TA-1, 1V128TA-2, 1V128TA-5, 1V128TA-10, 1V128TA-30, 1V128TA-50, 1V128TA-100, 1V128TA-500, 1V128TB-1, 1V128TB-2, 1V128TB-5, 1V128TB-10, 1V128TB-30, 1V128TB-50, 1V128TB-100, 1V128TB-500;
-
- 1V151HA-1, 1V151HA-2, 1V151HA-5, 1V151HA-30, 1V151HC-2, 1V151HC-5, 1V151HC-30, 1V151HC-50;
-
- 1V152HE-2, 1V152HE-5, 1V152HE-50, 1V152HC-2, 1V152HA-2, 1V152HA-5, 1V152HA-50;
lVl5lHA-50, lVl5lHC-l,
lVl52HC-5, lVl52HC-50,
-
- 1V154HC-100, 1V154HC-500, 1V154HC-1000, 1V154HC-100-01, 1V154HC-500-01, 1V154HC-1000-01;
-
- 1V155HA-10, 1V155HA-30;
-
- 1V157HC-1, 1V157HC-2, 1V157HC-5, 1V157HC-100, 1V157HC-500, 1V157HC-1000;
-
- 1V158HA-1, 1V158HA-2, 1V158HA-5, 1V158HA-100;
-
- 1V159HA-0,1, 1V159HA-1, 1V159HA-2,
1V157HC-10,
lVl58HA-l0,
lVl59HA-5,
lVl57HC-30,
lVl57HC-50,
lVl58HA-30,
lVl58HA-50,
1V159HA-30,
1V159HA-10, 1V159HC-0,1, 1V159HC-1, 1V159HC-2, 1V159HC-5, 1V159HC-10, 1V159HC-30;
-
- 1V163HC-10, 1V163HC-30, 1V163HC-50, 1V163HC-100;
-
- 1V167HC-1, 1V167HC-2, 1V167HC-5, 1V167HC-10;
-
- 1V201HH-50, 1V201HH-500, 1V201HA-50, 1V201HA-500,
1V201HA-500(T), 1V201HM-50, 1V201HM-500, 1V201HM-50(T),
1V201HT-50(T), 1V201HT-500(T);
-
- 1V202TH-50, 1V202TH-500, 1V202TA-50, 1V202TA-500,
1V202TA-500(T), 1V202TM-50, 1V202TM-500, 1V202TM-50(T),
1V202TT-50(T), 1V202TT-500(T);
-
- 1V203HH-50, 1V203HH-500, 1V203HA-50, 1V203HA-500,
1V203HA-500(T), 1V203HM-50, 1V203HM-500, 1V203HM-50(T),
1V203HT-50(T), 1V203HT-500(T);
-
- 1V209HA-50, 1V209HM-50;
-
- 1V211TT-100;
-
- 1V212TH-10;
-
- 1V213HH-10, 1V213HH-30, 1V213HH-50, 1V213HH-100, 1V213HA-10, 1V213HA-30, 1V213HA-50, 1V213HA-100, 1V213HM-10, 1V213HM-30, 1V213HM-50, 1V213HM-100;
-
- 1V214HH-25, 1V214HM-25;
lV20lHA-50(T),
1V201HM-500(t),
lV202TA-50(T),
lV202TM-500(T),
lV203HA-50(T),
lV203HM-500(T),
-
- IV2I5HM-30, IV2I5HN-30;
-
- IV223HP-I0;
-
- IV224HP-I0;
1V242TH-100,
1V242TM-500,
-
- IV242TA-I00, IV242TA-200, IV242TA-500, IV242TA-I000,
IV242TH-200, IV242TH-500, IV242TH-I000, IV242TM-I00, IV242TM-200, IV242TM-I000;
-
- 1V243HA-2000, 1V243HM-2000.C;
-
- IV25IHA-I00, IV25IHM-I00;
-
- IV252HA-I00, IV252HM-I00;
-
- IV253HA-20, IV253HM-20;
-
- IV265HN-I0, IV265HN-30, IV265HN-I00, IV265HN-I0-0I, IV265HN-30-0I,
1V265HN-100-01, 1V265TN-10, 1V265TN-30, 1V265TN-100, 1V265TN-10-01, 1V265TN-30-01, 1V265TN-100-01;
-
- IV266HN-I0, IV266HN-30;
-1V290HA-10, 1V290HA-10-01, 1V290HA-10-02, 1V290HA-100, 1V290HA-100-01, 1V290HA-100-02;
-1V295HT-10, 1V295HT-30, 1V295HT-50, 1V295HT-100;
-
- 1V296HT-10, 1V296HT-30, 1V296HT-100;
-
- 1V304HA-0,5, 1V304HA-1, 1V304HA-5, 1V304HA-10;
-
- 1V305TB-1;
-
- 1V306TA-3;
-
- 1V401HB-500, 1V401HB-1000, 1V401HV-500, 1V401HV-1000;
-
- 1V421TA;
-
- 1V451HC-500, 1V451HC-1000;
-
- 1V752HA-10, 1V752HA-30, 1V752HA-50, 1V752HA-100;
-
- 1V753HA-0,1, 1V753HA-1, 1V753HA-2, 1V753HA-5, 1V753HA-10, 1V753HA-30.
Модификации акселерометров различаются амплитудным, частотным диапазонами измерений, коэффициентом преобразования, количеством измерительных осей, способом закрепления на объекте, типом выхода, материалом корпуса. Конструктивные особенности акселерометров приведены в таблице 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, гравировки на корпус
состоящий из арабских цифр, наносится методом лазерной акселерометра.
Пломбирование акселерометров не предусмотрено.

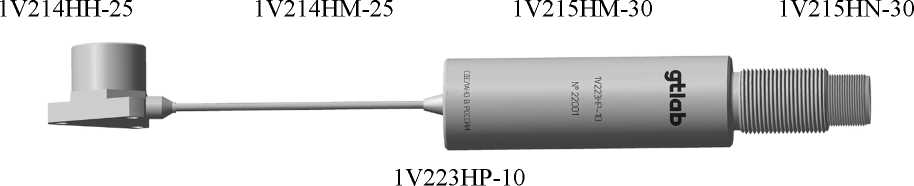

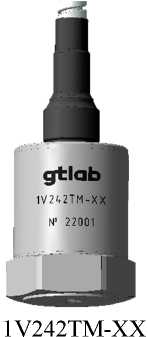

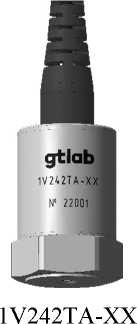

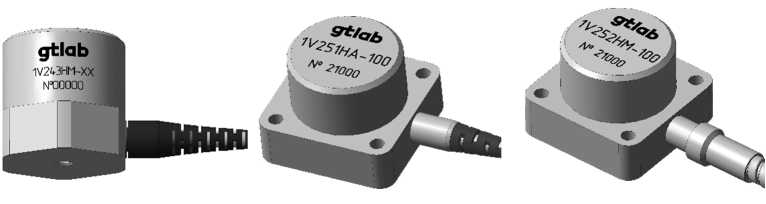

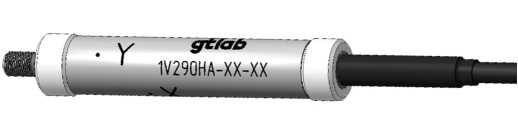

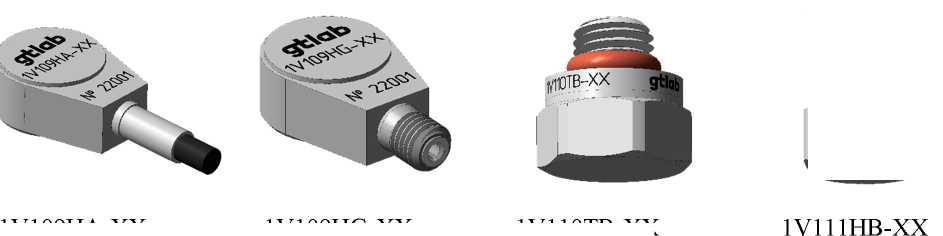

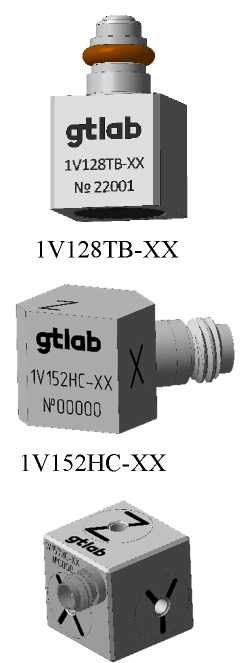

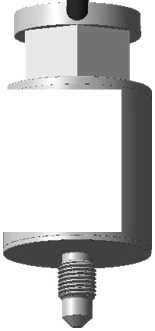

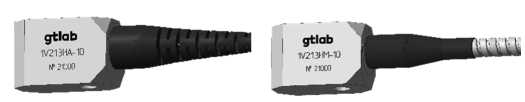

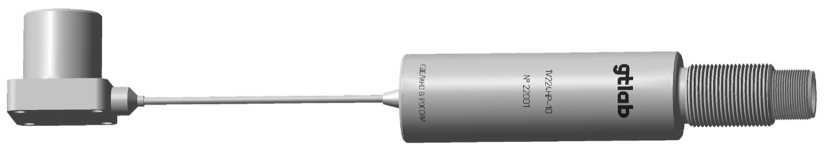

Общий вид акселерометров приведён на рисунках 1 - 5.
Примечание - далее по тексту запись, например:
(любой модификации)
-
- 1VХХХХХ-50 обозначает все акселерометры 1V с коэффициентом преобразования 5 мВ/(м^с'2);
-
- 1V201 обозначает все акселерометры 1V201XX-XX и IV20IXX-XX(T);
-
- 1V102 обозначает все акселерометры 1V102XX-XX-XX;
-
- IVI02HX-XX обозначает все акселерометры IVI02 с горизонтальным расположением сигнальных выводов;
-
- IVI02HX-50 обозначает все акселерометры IVI02 с горизонтальным расположением сигнальных выводов и коэффициентом преобразования 5 мВ/(м^с'2);
-
- IVI02TB-XX-0I обозначает все акселерометры IVI02 с вертикальным расположением сигнальных выводов с соединителем одно контактным (I0-32 UNF) и корпусом выполненным из титанового сплава.
Структура обозначений акселерометров (символы «Х», «(Т)» могут отсутствовать):
1 V Х Хх Х Х ' ' '
-ХХ
-ХХ (Т)
обозначение, определяющее наличие выхода по температуре дополнительные конструктивные особенности
(материал корпуса, размер резьбы, габариты корпуса)____________
значение коэффициента преобразования, мВ/g (до 4-х символов)
буквенное обозначение, определяющее тип кабельной заделки и соединителя: А - кабельный вывод;
М - кабельный вывод в металлорукаве;
В - соединитель одно контактный (10-32 UNF);
C - соединитель четырёх контактный (1/4-28 UNF);
Е - соединитель трёх контактный (М6х0,5);
Н - соединитель двух контактный (5/8-24 UNEF);
N - соединитель четырёх контактный (М12х 1);
Т - соединитель трёх контактный (5/8-24 UNEF);
Р - соединитель 2РМГ14Б4Ш;
G - соединитель одно контактный (М2,5х0,35);
S - соединитель SMA;
V - соединитель одно контактный (12-32 UNEF)_________________________
буквенное обозначение, определяющее направление сигнальных выводов: Т - вертикальное расположение; Н - горизонтальное расположение___________
порядковый номер разработки______________________________________________
порядковый номер в соответствии с назначением:
0 - эталонные акселерометры, 1 - акселерометры общего назначения;
2, 6 - акселерометры промышленные; 3 - ударные акселерометры;
4 - высокочувствительные акселерометры; 7 - подводные акселерометры
буквенное обозначение, соответствующее выходному сигналу: V - напряжение индекс измеряемой физической величины: 1 - ускорение
Таблица 1 -
особенности
|
Модификация |
Кол-во изм. осей |
Способ крепления |
Тип выхода |
Материал корпуса |
|
1 |
2 |
3 |
4 |
5 |
|
1V001HB-100 |
1 |
шпилька M5 |
горизонтальный разъём (10-32 UNF) |
нержавеющая сталь |
|
1V002HB-ХХ | ||||
|
1V003HB-100 | ||||
|
1V102HB-XX |
1 |
шпилька M5 |
горизонтальный разъём (10-32 UNF) |
нержавеющая сталь |
|
1V102HA-XX |
горизонтальный встроенный кабель | |||
|
1V102TB-XX |
вертикальный разъём (10-32 UNF) | |||
|
1V102HB-ХХ-01 |
1 |
шпилька M5 |
горизонтальный разъём (10-32 UNF) |
титановый сплав |
|
1V102HА-ХХ-01 |
горизонтальный встроенный кабель | |||
|
1V102ТB-ХХ-01 |
вертикальный разъём (10-32 UNF) | |||
|
1V103TB-XX |
1 |
клеевой |
вертикальный разъём (10-32 UNF) |
титановый сплав |
|
1V103TA-XX |
вертикальный встроенный кабель | |||
|
1V104HA-XX |
1 |
клеевой |
горизонтальный встроенный кабель | |
|
1V105HA-ХХ |
1 |
резьбовой хвостовик (10-32 UNF) |
горизонтальный встроенный кабель |
титановый сплав |
|
1V106HA-XX |
1 |
шпилька M3 |
горизонтальный встроенный кабель |
титановый сплав |
|
1V106HB-XX |
горизонтальный разъём (10-32 UNF) |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
1V107HA-XX |
1 |
клеевой |
горизонтальный встроенный кабель |
нержавеющая сталь |
|
1V107HG-XX |
горизонтальный разъём (M2,5) | |||
|
1V108TB-XX |
1 |
клеевой |
вертикальный разъём (10-32 UNF) |
титановый сплав |
|
1V108TA-XX |
вертикальный встроенный кабель | |||
|
1V108HB-XX |
горизонтальный разъём (10-32 UNF) | |||
|
1V108HA-XX |
горизонтальный встроенный кабель | |||
|
1V109HA-XX |
1 |
клеевой |
горизонтальный встроенный кабель |
нержавеющая сталь |
|
1V109HG-XX |
горизонтальный разъём (M2,5) | |||
|
1V110TB-XX |
1 |
клеевой |
вертикальный разъём (10-32 UNF) |
титановый сплав |
|
IVIIIHB-XX |
1 |
шпилька M5 |
горизонтальный разъём (10-32 UNF) |
нержавеющая сталь |
|
IVIIITB-XX |
вертикальный разъём (10-32 UNF) | |||
|
1V121HB-XX |
1 |
шпилька M5 |
горизонтальный разъём (10-32 UNF) |
нержавеющая сталь |
|
1V121TB-XX |
вертикальный разъём (10-32 UNF) | |||
|
1V121TA-XX |
вертикальный встроенный кабель | |||
|
1V122HB-XX |
1 |
шпилька M5 |
горизонтальный разъём (10-32 UNF) |
нержавеющая сталь |
|
1V122HA-XX |
горизонтальный встроенный кабель | |||
|
1V122TB-XX |
вертикальный разъём (10-32 UNF) | |||
|
1V122HB-XX-01 |
горизонтальный разъём (10-32 UNF) |
титановый сплав | ||
|
1V122HA-XX-01 |
горизонтальный встроенный кабель | |||
|
1V122TB-XX-01 |
вертикальный разъём (10-32 UNF) | |||
|
1V128HA-XX |
1 |
клеевой |
горизонтальный встроенный кабель |
титановый сплав |
|
1V128HB-XX |
горизонтальный разъём (10-32 UNF) | |||
|
1V128TA-XX |
вертикальный встроенный кабель | |||
|
1V128TB-XX |
вертикальный разъём (10-32 UNF) | |||
|
1V151HA-XX |
3 |
винт M5 |
горизонтальный встроенный кабель |
титановый сплав |
|
1V151HC-XX |
горизонтальный разъём (4-конт. 1/4-28 UNF) | |||
|
1V152HC-XX |
3 |
шпилька M5 |
титановый сплав | |
|
1V152HE-XX |
горизонтальный разъём (3-конт. М6х0,5) | |||
|
1V152HA-XX |
горизонтальный встроенный кабель | |||
|
1V154HC-XX |
3 |
винт M5 |
горизонтальный разъём (4-конт. 1/4-28 UNF) |
нержавеющая сталь |
|
1V154HC-XX-01 |
титановый сплав | |||
|
1V155HA-XX |
3 |
винт M5 |
горизонтальный встроенный кабель | |
|
1V157HC-XX |
3 |
винт M3; шпилька M5; клеевой |
горизонтальный разъём (4-конт. 1/4-28 UNF) |
нержавеющая сталь |
|
1V158HA-XX |
3 |
шпилька M5; клеевой |
горизонтальный встроенный кабель |
титановый сплав |
|
1V159HA-XX |
3 | |||
|
1V159HC-XX |
шпилька M5; клеевой |
горизонтальный разъём (4-конт. 1/4-28 UNF) |
титановый сплав | |
|
1V163HC-XX |
3 |
винт M5 (невыпадающий ) |
горизонтальный разъём (4-конт. 1/4-28 UNF) |
титановый сплав |
|
1V167HC-XX |
3 |
винт M3; шпилька M5; клеевой |
горизонтальный разъём (4-конт. 1/4-28 UNF) |
нержавеющая сталь |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
1V201HH-XX |
1 |
винт М6 |
горизонтальный разъём (2-х конт. 5/8-24 UNЕF) |
нержавеющая сталь |
|
1V201HA-XX |
горизонтальный встроенный кабель | |||
|
1V201HA-XX(T) | ||||
|
1V201HM-XX |
горизонтальный встроенный кабель с металлорукавом | |||
|
1V201HM-XX(T) | ||||
|
1V201HT-XX(T) |
горизонтальный разъём (3-х конт. 5/8-24 UNЕF) | |||
|
1V202TH-XX |
1 |
шпилька М6 |
вертикальный разъём (2-х конт. 5/8-24 UNЕF) |
нержавеющая сталь |
|
1V202TA-XX |
вертикальный встроенный кабель | |||
|
1V202TA-XX(T) | ||||
|
1V202TM-XX |
вертикальный встроенный кабель с металлорукавом | |||
|
1V202TM-XX(T) | ||||
|
1V202TT-XX(T) |
вертикальный разъём (3-х конт. 5/8-24 UNЕF) | |||
|
1V203HH-XX |
1 |
винт М6 |
горизонтальный разъём (2-х конт. 5/8-24 UNЕF) |
нержавеющая сталь |
|
1V203HA-XX |
горизонтальный встроенный кабель | |||
|
1V203HA-XX(T) | ||||
|
1V203HM-XX |
горизонтальный встроенный кабель с металлорукавом | |||
|
1V203HM-XX(T) | ||||
|
1V203HT-XX(T) |
горизонтальный разъём (3-х конт. 5/8-24 UNЕF) | |||
|
1V209HA-XX |
1 |
3 винта М4; шпилька M5 |
горизонтальный встроенный кабель |
нержавеющая сталь |
|
1V209HM-XX |
горизонтальный встроенный кабель с металлорукавом | |||
|
1V211TT-100 |
1 |
шпилька M6 |
вертикальный разъём (3-конт. 5/8-24 UNEF) |
нержавеющая сталь |
|
1V212TH-10 |
1 |
шпилька M6 |
вертикальный разъём (2-конт. 5/8-24 UNEF) | |
|
1V213HH-XX |
1 |
винт M6 |
горизонтальный разъём (2-конт. 5/8-24 UNEF) |
нержавеющая сталь |
|
1V213HA-XX |
горизонтальный встроенный кабель | |||
|
1V213HM-XX |
горизонтальный встроенный кабель с металлорукавом | |||
|
1V214HH-25 |
1 |
винт M6 (невыпадающий ) |
горизонтальный разъём (2-конт. 5/8-24 UNEF) |
нержавеющая сталь |
|
1V214HM-25 |
горизонтальный встроенный кабель с металлорукавом | |||
|
1V215HM-30 |
1 |
3 винта М4 |
нержавеющая сталь | |
|
1V215HN-30 |
горизонтальный разъём (4-конт. М12х1) | |||
|
1V223HP-10 |
1 |
3 винта М4 |
разъём 2РМГ14Б4Ш |
нержавеющая сталь |
|
1V224HP-10 |
1 |
4 винта M4 | ||
|
1V242TH-XX |
1 |
шпилька M6 |
вертикальный разъём (2-конт. 5/8-24 UNEF) |
нержавеющая сталь |
|
1V242TA-XX |
вертикальный встроенный кабель |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
1V242TM-XX |
1 |
шпилька M6 |
вертикальный встроенный кабель с металлорукавом |
нержавеющая сталь |
|
1V243HA-2000 |
1 |
шпилька M6 |
горизонтальный встроенный кабель |
нержавеющая сталь |
|
1V243HM-2000.C |
горизонтальный встроенный кабель в плетенке | |||
|
1V251HA-100 |
3 |
4 винта M3 |
горизонтальный встроенный кабель |
нержавеющая сталь |
|
1V252HA-100 | ||||
|
1V253HA-20 | ||||
|
1V251HM-100 |
горизонтальный встроенный кабель с металлорукавом | |||
|
1V252HM-100 | ||||
|
1V253HM-20 | ||||
|
1V265HN-XX |
3 |
винт M6 (невыпадающий ) |
горизонтальный разъём (4-конт. М12х1) | |
|
1V265HN-XX-01 |
титановый сплав | |||
|
1V265TN-XX-01 |
вертикальный разъём (4-конт. М12х1) | |||
|
1V265TN-XX |
нержавеющая сталь | |||
|
1V266HN-XX |
3 |
винт M6 |
горизонтальный разъём (4-конт. М12х1 | |
|
1V290HA-XX-XX |
2 |
клеевое |
горизонтальный встроенный кабель |
нержавеющая сталь |
|
1V295HT-XX |
2 |
винт M6 (невыпадающий ) |
горизонтальный разъём (3-конт. 5/8-24 UNEF) |
нержавеющая сталь |
|
1V296HT-XX |
2 |
винт M6 (невыпадающий ) |
горизонтальный разъём (3-конт. 5/8-24 UNEF) |
нержавеющая сталь |
|
1V304HA-XX |
1 |
клеевой |
горизонтальный встроенный кабель |
титановый сплав |
|
1V305TB-1 |
1 |
резьбовой хвостовик М6 |
вертикальный разъём (10-32 UNF) | |
|
1V306TA-3 |
1 |
резьбовой хвостовик М3 |
горизонтальный встроенный кабель | |
|
1V401HB-XX |
1 |
шпилька М5 |
горизонтальный разъём (10-32 UNF) горизонтальный разъём (12-32 UNEF) |
нержавеющая сталь |
|
1V401HV-XX | ||||
|
1V421TA |
1 |
резьбовой хвостовик M14 |
вертикальный встроенный кабель |
нержавеющая сталь |
|
1V451HC-XX |
3 |
винт M5 |
горизонтальный разъём (4-конт. 1/4-28 UNF) |
нержавеющая сталь |
|
1V752HA-XX |
3 |
шпилька M5 |
горизонтальный встроенный кабель |
нержавеющая сталь |
|
1V753HA-XX |
3 |
шпилька M3 |
горизонтальный встроенный кабель |
1V1O2TB №00000
1V001HB-100,
1V002HB-XX
1V003HB-100
1V102HB-XX,
1V102HB-XX-01
1V102HA-XX,
1V102HA-XX-01
1V102TB-XX,
1V102ТВ-XX-01
1V105HA-XX
1V103TA-XX
1V103TB-XX
1V106HA-XX
1V106HB-XX
1V107HG-XX
Igtldbl 1V1Q8TA-XX
1V108HA-XX
1V108TA-XX
1V108TB-XX
1V108HB-XX
1V109HA-XX
1V109HG-XX
1V110TB-XX
Рисунок 1 - Общий вид акселерометров
1V111TB- ХХ
1V121HB- ХХ
1V121TB- ХХ
1V121TA- ХХ
1V122TB-XX tC 23000
1V122HA-XX,
1V122HA-XX-01
1V122HB-XX,
1V122HB-XX-01
1V128HA-XX
1V122TB-XX,
1V122TB-XX-01
gtlab
I 1V128TA-XX №22001
1V128HB-XX
1V128TA-XX
1V151HC-XX
1V152HE-XX
1V157HC-XX
Рисунок 2 - Общий вид акселерометров
1V151HA-XX
' gtlab
'1V152HA-XX
' №00000
■ • <- _
1V152HA-XX
1V154НС-XX,
1V154НС-XX-01
1V155HA-XX
1V158HA-XX
1V159HA-XX
1V159HC-XX
1V163HC-XX
1V167HC-XX
1V2O1HA
№0000
gtlab
I 1V201HM NTOOO
1V201HM-XX,
1V201HM-XX(T)
1V202TH-XX,
1V202TT-XX(T),
1V201HH-XX,
1V201HT-XX(T)
1V202TA-XX,
1V202TA-XX(T)
1V201HA-XX,
1V201HA-XX(T)
1V202TM-XX,
1V202TM-XX(T)
1V203HH-XX,
1V203HT-XX(T)
1V209HA-XX
1V203HA-XX,
1V203HA-XX(T)
1V211TT-100
1V209HM-XX
1V203HM-XX,
1V203HM-XX(T)
1V212TH-10
1V213HH-XX
1V213HA-XX
1V213HM-XX
Рисунок 3 - Общий вид акселерометров
1V224HP-10
1V242TH-XX
1V243HA-2000
1V243HM-2000.C
1V251HA-100,
1V252HA-100,
1V253HA-20
1V251HM-100,
1V252HM-100,
1V253HM-20
1V265HN-XX
1V265HN-XX-01
Рисунок 4 - Общий вид акселерометров
1V265TN-XX-01
1V266HN-XX
1V290HA-XX-XX
1V305TB-1
1V295HT-XX
1V296HT-XX
1V304HA-XX
gtlab
1V^21TA №00000
1V421TA
1V306TA-3
1V401HX-XX
1V451HC-XX
1V753HA-XX
1V752HA-XX
Рисунок 5 - Общий вид акселерометров
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования на базовой частоте | |
|
200 Гц, мВ/(м^с'2): | |
|
- для 1VXXXXX-2000 |
200 |
|
- для 1VXXXXX-1000 |
100 |
|
- для 1VХХХХХ-500 |
50 |
|
- для 1VXXXXX-200 |
20 |
|
- для 1VХХХХХ-100 |
10 |
|
- для 1VХХХХХ-50 |
5 |
|
- для 1VXХХХХ-30 |
3 |
|
- для 1VХХХXX-25 |
2,5 |
|
- для 1VХХХХХ-20 |
2 |
|
- для 1VХХХХХ-10 |
1 |
|
- для 1VХХХХХ-5 |
0,5 |
|
- для 1VХХХХХ-3 |
0,3 |
|
- для 1VХХХХХ-2 |
0,2 |
|
- для 1VХХХХХ-1 |
0,1 |
|
- для 1VХХХХХ-0,5 |
0,05 |
|
- для 1VХХХХХ-0,1 |
0,01 |
|
- для 1V421TA на базовой частоте 1000 Гц: | |
|
- канал 1 |
1000 |
|
- канал 2 |
25 |
|
Отклонение действительного значения коэффициента преобразования от | |
|
номинального значения, %, в пределах: | |
|
- для 1V001, 1V002, 1V003, 1V211, 1V223, 1V224 |
±5 |
|
- для 1V102, 1V103, 1V104, 1V106, 1V110, 1V121, 1V122, 1V151, 1V152, | |
|
1V154, 1V155, 1V157, 1V163, 1V201, 1V202, 1V203, 1V209, 1V212, 1V213, | |
|
1V214, 1V215, 1V242, 1V243, 1V251, 1V252, 1V253, 1V401, 1V451, 1V752 |
±10 |
|
- для 1V105, 1V107, 1V108, 1V109, 1V111, 1V128, 1V167,1V158, 1V159, | |
|
1V265, 1V266, 1V295, 1V296, 1V753 |
±15 |
|
- для 1V290, 1V304, 1V305, 1V421 |
±20 |
|
- для 1V306 |
±30 |
|
Диапазон измерений амплитуды ускорения, м/с2: | |
|
- для 1V421TA, канал 1 |
от 0,05 до 1,8 |
|
- для 1V421TA, канал 2 |
от 0,1 до 70 |
|
- для 1VXXXXX-2000 |
от 0,05 до 25 |
|
- для 1VXXXXX-1000 |
от 0,05 до 50 |
|
- для 1VХХХХХ-500 |
от 0,1 до 100 |
|
- для 1V252HХ-100 |
от 0,1 до 190 |
|
- для 1VXXXXX-200 |
от 0,1 до 250 |
|
- для 1V253HX-20 |
от 0,1 до 390 |
|
- для 1VХХХХХ-100 (кроме 1Х252ПХ-100) |
от 0,5 до 500 |
|
- для 1VХХХХХ-50 |
от 1 до 1000 |
|
- для 1VXХХХХ-30 |
от 1 до 1600 |
|
- для 1VХХХXX-25 |
от 2 до 2000 |
|
- для 1VХХХXX-20 (кроме 1У252ПХ-20) |
от 2 до 2500 |
|
- для 1VХХХХХ-10 |
от 5 до 5000 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитуды ускорения, м/с2: | |
|
- для 1VХХХХХ-5 |
от 10 до 10000 |
|
- для 1VХХХХХ-3 |
от 10 до 15000 |
|
- для 1VХХХХХ-2 |
от 25 до 25000 |
|
- для 1VХХХХХ-1 |
от 50 до 50000 |
|
- для 1VХХХХХ-0,5, 1УХХХХХ-0.1 |
от 100 до 100000 |
|
Нелинейность амплитудной характеристики, %, в пределах: | |
|
- от минимального измеряемого ускорения до 300 м/с2 включительно |
±1 |
|
- свыше 300 м/с2 до максимального измеряемого ускорения |
±4 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее: | |
|
- для 1V290 |
2 |
|
- для 1V451HC-1000 |
4 |
|
- для 1V251, 1V252, 1V253 |
5 |
|
- для 1V214, 1V401HX-1000, 1V451HC-500, 1V242ХХ-1000 |
6 |
|
- для 1V242ХХ-500 |
8 |
|
- для 1V401HX-500 |
9 |
|
- для 1V213HХ-100, 1V296HT-100 |
10 |
|
- для 1V002, 1V213HХ-50, 1Х242ТХ-100, 1Х242ТХ-200, IV243 |
12 |
|
- для 1V213HХ-30, 1V215, 1V223, 1V224, 1V265, 1V266HN-30, 1V295, | |
|
1V296HT-30 |
15 |
|
- для 1V421 |
16 |
|
- для 1V110 (кроме 1V110ТВ-1, 1V110ТВ-2, 1V110ТВ-5), 1V154, 1V163 |
18 |
|
- для 1V109HX-10, 1V121, 1V157HC-500, 1V157HC-1000 |
20 |
|
- для 1V106НХ-1000, 1У110ТВ-1, 1У110ТВ-2, 1У110ТВ-5, 1V209 |
25 |
|
- для 1V106HХ-500, 1V107НХ-100, 1V155, 1V157HC-10, 1V157HC-30, | |
|
1V157HC-50, 1V157HC-100, 1V158 (кроме 1V158HA-1, 1V158HA-2, | |
|
1V158HA-5), 1V159HX-10, 1V159HX-30, 1V201, 1V202, 1V203, 1V211, 1V212, | |
|
1У213HХ-10, 1V266HN-10, 1V296HT-10, 1V752, 1V753HA-10, 1V753HA-30 |
30 |
|
- для 1V001, 1V003, 1V109 (кроме 1V109HX-10) |
35 |
|
- для 1V106HХ-5, 1У106HХ-10, 1V106HХ-30, 1V106HХ-50, 1V106HХ- | |
|
100, 1V107 (кроме 1У107HХ-100), 1V108 (кроме 1V108XX-1, 1V108XX-2, | |
|
1V108XX-5), 1V111 |
36 |
|
- для 1V158HA-1, 1V158HA-2, 1V158HA-5 |
40 |
|
- для 1V103TX-30, 1V103TX-50, 1V104HA-30, 1V104HA-50, 1V106HХ-1, | |
|
1V106HХ-2, 1V108XX-1, 1V108XX-2, 1V108XX-5, 1V128 (кроме 1У128ХХ-1, | |
|
1V128ХХ-2, 1V128ХХ-5), 1V151HX-30, 1V151HX-50, 1V152HX-50, | |
|
1V157HC-1, 1V157HC-2, 1V157HC-5, 1V159HX-5, 1V167HC-10, 1V753HA-5 |
45 |
|
- для 1V102 (кроме 1V102XX-1-01, 1V102XX-2-01), 1V122 (кроме | |
|
1V122XX-1-ХХ, 1V122XX-2-ХХ), 1V105 (кроме 1V105HA-1, 1V105HA-2, | |
|
1V105HA-5), 1V305 |
50 |
|
- для 1V103TX-2, 1V103TX-5, 1V104HA-2, 1V104HA-5, 1V167HC-5 |
55 |
|
- для 1V105HA-1, 1V105HA-2, 1V105HA-5, 1У128ХХ-1, 1V128ХХ-2, | |
|
1V128ХХ-5, 1V151 (кроме 1V151HX-30, 1V151HX-50), 1V152 (кроме | |
|
1V152HX-50), 1V159HX-0,1, 1V159HX-1, 1V159HX-2, 1V167HC-1, | |
|
1V167HC-2, 1V753HA-0,1, 1V753HA-1, 1V753HA-2 |
60 |
|
- для 1V102XX-1-01, 1V102XX-2-01, 1V122XX-1, 1V122XX-2, 1V306 |
70 |
|
- для 1V304 |
90 |
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот (неравномерность частотной характеристики | |
|
в пределах ±12,5 %), Гц: | |
|
- для 1V290 |
от 5 до 500 |
|
- для 1V451HC-1000 |
от 0,1 до 600 |
|
- для 1V252, 1V253 |
от 0,1 до 800 |
|
- для 1V251 |
от 1 до 800 |
|
- для 1V242ТХ-1000, 1V451HC-500 |
от 0,1 до 1000 |
|
- для 1V215 |
от 7 до 1000 |
|
- для 1V401HX-1000 |
от 0,1 до 1600 |
|
- для 1V242ТХ-500 |
от 0,1 до 2000 |
|
- для 1V214 |
от 7 до 2000 |
|
- для 1V401HX-500 |
от 0,1 до 3000 |
|
- для 1V213HХ-100, 1У296ПТ-100 |
от 1 до 3000 |
|
- для 1V002 (кроме 1V002HB-1000), 1У242ТХ-100. 1У242ТХ-200 |
от 0,1 до 4000 |
|
- для 1V002HB-1000 |
от 0,25 до 4000 |
|
- для 1V213HХ-50, 1V243 |
от 1 до 4000 |
|
- для 1V421 |
от 800 до 4000 |
|
- для 1V213HХ-30, 1V265, 1V266HN-30, 1V295, IV296m'-30 |
от 1 до 5000 |
|
- для 1V223, 1V224 |
от 20 до 5000 |
|
- для 1V110 (кроме 1V110ТВ-1, 1V110ТВ-2, 1V110ТВ-5), 1V154, | |
|
1V157HC-500, 1V157HC-1000, 1V163 |
от 0,5 до 6000 |
|
- для 1V121 |
от 0,5 до 6300 |
|
- для 1V106НХ-1000, 1V209 |
от 0,5 до 8000 |
|
- для 1V109HX-10, 1У110ТВ-1, 1У110ТВ-2, 1У110ТВ-5 |
от 1 до 8000 |
|
- для 1V212 |
от 0,5 до 9000 |
|
- для 1V106HX-500, 1V107HX-100, 1V157HC-10, 1V157HC-30, 1V157HC- | |
|
50, 1V157HC-100 |
от 0,5 до 10000 |
|
- для 1V155, 1V158 (кроме 1V158HA-1, 1V158HA-2, 1V158HA-5), | |
|
1V159HX-10, 1V159HX-30, 1V201, 1V202, 1V203, 1V213HX-10, 1V266HN- | |
|
10, 1V296HT-10, 1V752, 1V753HA-10, 1V753HA-30 |
от 1 до 10000 |
|
- для 1V211 |
от 30 до 10000 |
|
- для 1V001, 1V003, 1V106HX-5, 1V106HX-10, 1V106HX-30, 1V106HX- | |
|
50, 1V106HX-100, 1V107 (кроме 1V107HX-100), 1V108 (кроме 1V108XX-1, | |
|
1V108XX-2, 1V108XX-5), 1V111 |
от 0,5 до 12000 |
|
- для 1V109 (кроме 1V109HX-10) |
от 1 до 12000 |
|
- для 1V158HA-1, 1V158HA-2, 1V158HA-5 |
от 1 до 13000 |
|
- для 1V106HX-1, 1V106HX-2, 1V128 (кроме 1V128XX-1, 1V128XX-2, | |
|
1V128XX-5), 1V151HX-30, 1V151HX-50, 1V152HX-50 |
от 0,5 до 15000 |
|
- для 1V157HC-1, 1V157HC-2, 1V157HC-5, 1V159HX-5, 1V167HC-10, | |
|
1V753HA-5 |
от 1 до 15000 |
|
- для 1V105 (кроме 1V105HA-1, 1V105HA-2, 1V105HA-5) |
от 4 до 15000 |
|
- для 1V103TX-30, 1V103TX-50, 1V104HA-30, 1V104HA-50, 1V108XX-1, | |
|
1V108XX-2, 1V108XX-5, 1V305 |
от 5 до 15000 |
|
- для 1V102 (кроме 1V102XX-1-01, 1V102XX-2-01), 1V122 (кроме | |
|
1V122XX-1-XX, 1V122XX-2-XX) |
от 0,5 до 16000 |
|
- для 1V167HC-5 |
от 1 до 18000 |
|
- для 1V105HA-1, 1V105HA-2, 1V105HA-5 |
от 4 до 18000 |
|
- для 1V103TX-2, 1V103TX-5, 1V104HA-2, 1V104HA-5 |
от 5 до 18000 |
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот (неравномерность частотной характеристики в пределах ±12,5 %), Гц: - для 1V159HX-0,1, 1V159HX-1, 1V159HX-2, 1V167НС-1, 1V167НС-2, 1V753НА-0,1, 1V753НА-1, 1V753НА-2 |
от 1 до 20000 |
|
- для 1V102XX-1-01, 1V102XX-2-01, 1V122XX-1-XX:, 1V122XX-2-ХХ, 1V128ХХ-1, 1V128ХХ-2, 1У128ХХ-5. 1V151 (кроме 1V151HX-30, 1V151HX-50), 1V152 (кроме 1V152HX-50), 1V306 |
от 5 до 20000 |
|
- для 1V304 |
от 20 до 20000 |
|
Относительный коэффициент поперечного преобразования, %, не более: - для всех модификаций (кроме 1V001, 1V003, 1V252, 1V253ХХ-20) |
5 |
|
- для 1V001, 1V003, 1V252, 1V253 |
3 |
|
Основная относительная погрешность измерений ускорения в рабочих диапазонах амплитуд и частот, %, в пределах |
±15 |
|
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах |
±0,2 |
|
Нормальные условия измерений - температура окружающей среды, °С |
от +18 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот (неравномерность частотной характеристики в пределах ±45 %)*, Гц: | |
|
- для 1V451HC-1000 |
от 0,04 до 900 |
|
- для 1V290 |
от 1 до 1000 |
|
- для 1V242ТХ-1000, 1V451HC-500 |
от 0,04 до 1500 |
|
- для 1V215 |
от 4 до 1500 |
|
- для 1V252, 1V253 |
от 0,1 до 2400 |
|
- для 1V251 |
от 0,5 до 2400 |
|
- для 1V401HX-1000 |
от 0,04 до 3000 |
|
- для 1V214 |
от 4 до 3000 |
|
- для 1V242ТХ-500 |
от 0,1 до 4000 |
|
- для 1V401HX-500 |
от 0,04 до 4500 |
|
- для 1V213HХ-100, 1Х296ПТ-100 |
от 0,5 до 5000 |
|
- для 1V002 (кроме 1V002HB-1000) |
от 0,05 до 6000 |
|
- для 1V002HB-1000, 1V242ТХ-100, 1V242ТХ-200 |
от 0,1 до 6000 |
|
- для 1V213HХ-50, 1V243 |
от 0,5 до 6000 |
|
- для 1V421 |
от 500 до 6000 |
|
- для 1V213HХ-30, 1V265, 1V266HN-30, 1V295, IV296m'-30 |
от 0,5 до 7000 |
|
- для 1V223, 1V224 |
от 10 до 8000 |
|
- для 1V110 (кроме 1V110ТВ-1, 1V110ТВ-2, 1V110ТВ-5), 1V163 |
от 0,3 до 9000 |
|
- для 1V157HC-500, 1V157HC-1000 |
от 0,2 до 10000 |
|
- для 1V154, 1V106НХ-1000 |
от 0,3 до 10000 |
|
- для 1V121, 1V209 |
от 0,3 до 12000 |
|
- для 1V109HX-10, 1V110ТВ-1, 1V110ТВ-2, 1V110ТВ-5 |
от 0,5 до 12000 |
|
- для 1V157HC-10, 1V157HC-30, 1V157HC-50, 1V157HC-100 |
от 0,2 до 15000 |
|
от 0,3 до 15000 |
|
1V159HX-10, 1V159HX-30, 1V201, 1V202, 1V203, 1V213HХ-10, 1V266HN- 10, 1V296HT-10, 1V752, 1V753НА-10, 1Х753ПЛ-30 |
от 0,5 до 15000 |
Продолжение таблицы 3____________________________________________
______________________Наименование характеристики____________________
Диапазон частот (неравномерность частотной характеристики в пределах ±45 %)*, Гц
-
- для 1V211
-
- для 1V001, 1V003, 1V107 (кроме 1V107НХ-100), 1V108 (кроме 1V108XX-1, 1V108XX-2, 1V108XX-5), 1Vm
-
- для
-
- для
-
- для
-
- для
1V109 (кроме 1V109HX-10)
1V106НХ-5, 1V106НХ-10, 1Х106НХ-30, 1У106НХ-50, 1Х106НХ-100
1V158HA-1, 1V158HA-2, 1V158HA-5 1V108XX-1, 1V108XX-2, 1V108XX-5
-
- для 1V106НХ-1, 1V106НХ-2
-
- для 1V103TX-30, 1V103TX-50
-
- для 1V128 (кроме 1V128ХХ-1, 1V128ХХ-2, 1V128ХХ-5), 1V151HX-30, 1V151HX-50, 1V152HX-50
-
- для 1V157HC-1, 1V157HC-2, 1V157HC-5, 1V159HX-5, 1V167НС-10, 1V753НА-5
-
- для 1V104HA-30, 1V104HA-50
-
- для 1V102 (кроме 1V102XX-1-01, 1V102XX-2-01), 1V122 (кроме 1V122XX-1-ХХ, 1V122XX-2-ХХ)
-
- для
-
- для
-
- для
-
- для
-
- для
1V105 (кроме 1V105HA-1, 1V105HA-2, 1V105HA-5)
1V305
1V167HC-5
1V103TX-2, 1V103TX-5
1V159HX-0,1, 1V159HX-1, 1V159HX-2, 1V167HC-1, 1V167HC-2,
1V753НА-0,1, 1V753НА-1, 1V753НА-2
-
- для 1V105HA-1, 1V105HA-2, 1V105HA-5
-
- для 1V102XX-1-01, 1V102XX-2-01, 1V104HA-2, 1V104HA-5, 1V122XX-1-
ХХ, 1V122XX-2-ХХ, 1V128ХХ-1, 1V128ХХ-2, 1V128ХХ-5, 1V151 (кроме 1V151HX-30, 1V151HX-50), 1V152 (кроме 1V152HX-50), 1V306
-
- для 1V304
Значение
от 10 до 15000
от 0,3 до 18000 от 0,5 до 18000 от 0,3 до 20000 от 0,5 до 20000 от 3 до 20000
от 0,3 до 22000 от 3 до 22000
от 0,3 до 22500
от 0,5 до 22500
от 3 до 22500
от 0,3 до 24000
от 1 до 24000
от 1 до 25000 от 0,5 до 27000
от 3 до 27000
от 0,5 до 30000 от 1 до 30000
от 3 до 30000 от 10 до 45000
* - не нормируемый диапазон, определяется при заказе и указывается в паспорте (не выходящий за указанные границы)___________________________
Параметры питания:
а) для всех модификаций (кроме 1V211, 1V223, 1V224, 1V252, 1V253, 1V421):
-
- напряжение постоянного тока, В
-
- ток питания, мА
б) для 1V211, 1V223, 1V224:
-
- напряжение постоянного тока, В
-
- ток питания, мА
в) для 1V252:
-
- напряжение постоянного тока, В
-
- ток потребления, мА, не более
г) для 1V253:
-
- напряжение постоянного тока, В
-
- ток потребления, мА, не более
д) для 1V421
-
- двухполярное напряжение постоянного тока, В
- ток потребления, мА, не более
от +18 до +30
от 2 до 20
от -18 до -30
от 2 до 20
от +4,5 до +25
10
от +3 до +5,5
3
±(3,3±0,1)
±10
|
Наименование характеристики |
Значение |
|
Масса (без кабеля), г, не более: - для 1V304 |
0,13 |
|
- для 1V109 (кроме 1V109НХ-10) |
1,0 |
|
- для 1V109НХ-10 |
1,2 |
|
- для 1V107 (кроме 1V107НХ-100) |
1,7 |
|
- для 1V110ТВ-1, 1V110ТВ-2, 1V110ТВ-5, 1V306 |
1,8 |
|
- для 1V107НХ-100 |
1,9 |
|
- для 1V103TX-2, 1V103TX-5, 1V104, 1V110 (кроме 1V110ТВ-1, 1V110ТВ-2, 1V110ТВ-5) |
2,0 |
|
- для 1V103TX-30, 1V103TX-50 |
2,5 |
|
- для 1V105 |
2,6 |
|
- для 1V108, 1V305 |
5,0 |
|
- для 1V158HA-1, 1V158HA-2, 1V158HA-5 |
6,5 |
|
- для 1V159, 1V753 |
7,1 |
|
- для 1V102НХ-XX-01 |
7,0 |
|
- для 1V106 (кроме 1V106НХ-500, 1V106НХ-1000) |
7,4 |
|
- для 1V102ТВ-XX-01, 1V158 (кроме 1V158HA-1, 1V158HA-2, 1V158HA-5) |
7,5 |
|
- для 1V106НХ-500 |
8,5 |
|
- для 1V122XX-XX-01, 1V128, 1V152, 1V290 |
9,0 |
|
- для 1V106НХ-1000 |
9,4 |
|
- для 1V102 (кроме 1V102ХX-XX-01) |
10,5 |
|
- для 1V752 |
11 |
|
- для 1V122 (кроме 1V122XX-XX-01), 1V111ТВ-ХХ |
12 |
|
- для 1V111НВ-ХХ |
13 |
|
- для 1V151 |
21 |
|
- для 1V163 |
35 |
|
- для 1V167 |
45 |
|
- для 1V202 |
48 |
|
- для 1V121, 1V155 |
50 |
|
- для 1V212 |
52 |
|
- для 1V157 (кроме 1V157HC-500, 1V157HC-1000), 1V265ХХ-ХХ-01 |
60 |
|
- для 1V157HC-500, 1V157HC-1000 |
65 |
|
- для 1V001 |
66 |
|
- для 1V203, 1V211, 1V213 (кроме 1V213HХ-100) |
70 |
|
- для 1V213HХ-100 |
80 |
|
- для 1V201 |
86 |
|
- для 1V209, 1V251, 1V252, 1V253 |
90 |
|
- для 1V265 (кроме 1V265ХХ-ХХ-01), 1У242ТХ-100. IV242ТX-200. IV223 |
95 |
|
- для 1V295 |
100 |
|
- для 1V401HX-500 |
105 |
|
- для 1V242ТХ-500, IV242ТХ-I000 |
110 |
|
- для 1V154НС-ХХ-01 |
115 |
|
- для 1V215 |
120 |
|
- для 1V224 |
125 |
|
- для 1V401HX-1000 |
140 |
|
- для 1V002, 1V003 |
150 |
|
- для 1V266 |
160 |
|
- для 1V154НС-ХХ, 1V214 |
180 |
|
Наименование характеристики |
Значение |
|
Масса (без кабеля), г, не более: - для 1V296 |
210 |
|
- для 1V243 |
330 |
|
- для 1V451HC-500 |
495 |
|
- для 1V451HC-1000 |
600 |
|
- для 1V421 |
900 |
|
Габаритные размеры, мм, не более: | |
|
а) диаметрхвысота: | |
|
- для 1V001 |
22,0x28,5 |
|
- для 1V002 |
22,0x39,0 |
|
- для 1V003 |
30,0x30,0 |
|
- для 1V102HX-XX |
11,0x16,0 |
|
- для 1V102TB-XX |
11,0x23,5 |
|
- для 1V103 |
8,5x9,4 |
|
- для 1V104 |
8,2x8,0 |
|
- для 1V105 |
8,0x10,0 |
|
- для 1V106 |
16,0x10,0 |
|
- для 1V110 |
10,5x10,1 |
|
- для 1V111 |
13,5x17,5 |
|
- для 1V121HB-XX |
18,0x25,0 |
|
- для 1V121TX-XX |
18,0x31,0 |
|
- для 1V122HX-XX |
11,0x19,5 |
|
- для 1V122TB-XX |
11,0x26,0 |
|
- для 1V163 |
30,0x13,0 |
|
- для 1V201 |
40,0x20,0 |
|
- для 1V202TH-XX, 1V202TT-XX |
18,0x44,0 |
|
- для 1V202TA-XX, 1V202TM-XX |
18,0x20,5 |
|
- для 1V209 |
37,5x37,0 |
|
- для 1V211 |
24,0x52,0 |
|
- для 1V212 |
18,0x46,0 |
|
- для 1V215 |
22,8x38,0 |
|
- для 1V223 |
37,5x33,5 |
|
- для 1V242TA-XX, 1V242TM-XX |
24,0x37,0 |
|
- для 1V242TH-XX |
24,0x57,0 |
|
- для 1V243 |
42,0x43,0 |
|
- для 1V265 (кроме 1V265TN-XX), 1V295 |
35,0x25,0 |
|
- для 1V265TN-XX) |
35,0x28,0 |
|
- для 1V266, 1V296 |
40,0x26,5 |
|
- для 1V290HA-XX |
7,3x38,0 |
|
- для 1V290HA-XX-01 |
7,8x38,0 |
|
- для 1V290HA-XX-02 |
8,8x38,0 |
|
- для 1V304 (кроме 1V304HA-0,5) |
3,0x2,4 |
|
- для 1V304HA-0,5 |
3,0x2,5 |
|
- для 1V305 |
9,0x16,5 |
|
- для 1V306 |
8,0x11,0 |
|
- для 1V401 |
32,0x26,2 |
|
- для 1V421 |
54,0x117,0 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: б) длинахширина^высота: - для 1V107 |
12,4x7,8x3,8 |
|
- для 1V108TX-XX, IVI28TX |
10,0x10,0x17,0 |
|
- для 1V108HX-XX, 1V128HX |
10,0x10,0x10,0 |
|
- для 1V109 |
9,0х6,6х3,5 |
|
- для 1V151 |
22,0x22,0x11,0 |
|
- для 1V152 |
13,5x13,5x12,5 |
|
- для 1V154 |
36,0x36,0x19,0 |
|
- для 1V155 |
28,0x28,0x14,0 |
|
- для 1V157 |
19,5x19,5x19,5 |
|
- для 1V158, 1V752 |
12,0x12,0x12,0 |
|
- для 1V159 |
10,5x10,5x10,5 |
|
- для 1V167 |
16,0x16,0x16,0 |
|
- для 1V203HH-XX, 1V203HT-XX |
51,0x18,0x20,0 |
|
- для 1V203HA-XX, 1V203HM-XX |
31,0x18,0x20,0 |
|
- для 1V213 |
51,0x18,0x26,5 |
|
- для 1V214 |
56,0x23,0x25,0 |
|
- для 1V224 |
32,0x32,0x33,5 |
|
- для 1V251, 1V252, 1V253 |
26,0x26,0x23,0 |
|
- для 1V451 |
56,0x56,0x32,0 |
|
- для 1V753 |
10,5x10,5x10,5 |
|
Условия эксплуатации: а) температура окружающего воздуха, °С: - для всех модификаций (кроме 1V211, 1V212, 1V213, 1V214, 1V215, 1V223, 1V224, 1V251, 1V252, 1V253, 1V266, 1V296, 1V421 и исполнений (Т)) |
от -55 до +125 |
|
- для 1V211 |
от -50 до +125 |
|
- для 1V212, 1V213, 1V266, 1V296 |
от -55 до +150 |
|
- для 1V214, 1V215 |
от -196 до +125 |
|
- для 1V223, 1V224: - для датчика |
от -60 до +400 |
|
- для электронного блока |
от -40 до +125 |
|
- для 1V251, 1V252 и исполнений (T) |
от -40 до +125 |
|
- для 1V253 |
от -40 до +85 |
|
- для 1V421 |
от -40 до +50 |
|
б) относительная влажность воздуха при температуре +35°С, %, не более: - для всех модификаций (кроме 1V752, 1V753) |
95 |
|
- для 1V752, 1V753 |
100 |
наносится на титульный лист паспорта ГТБВ.402159.ХХХ-ХХ ПС и руководства по эксплуатации ГТБВ.400201.003 РЭ типографским способом в левом верхнем углу.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Акселерометр |
1V* |
1 шт. |
|
Акселерометр 1VХХХХХ-ХХ. Паспорт |
ГТБВ.402159.ХХХ-ХХПС |
1 шт. |
|
Дополнительные принадлежности |
по требованию | |
|
Акселерометры 1V. Руководство по эксплуатации |
ГТБВ.400201.003РЭ |
1 экз. на партию |
|
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации) | ||
приведены в ГТБВ.400201.003 РЭ, раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;
ГТБВ.400201.003ТУ «Акселерометры 1V. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)
ИНН 5254494306
Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
ИзготовительОбщество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ») ИНН 5254494306
Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Испытательный центрФедеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 23375
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU.311769.
в части вносимых изменений
Федеральное государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 22253
Е-mail: nio30@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314755.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июля 2025 г. № 1456
Лист № 1
Всего листов 5
Регистрационный № 91278-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Акселерометры ударные АР141Х
Назначение средства измеренийАкселерометры ударные АР141Х (далее - акселерометр) предназначены для измерений ударных ускорений.
Описание средства измеренийПринцип действия акселерометра основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
Акселерометры имеют модификации AP1411-B, AP1412-B, AP1413-B, AP1414-H, AP1414-B, AP1415-B, AP1416-B, AP1417-B, AP1418-B, AP1419-B.
Модификации акселерометров отличаются номинальным значением коэффициента преобразования, типом соединителя и способом крепления к объекту контроля. Материал корпуса - нержавеющая сталь или титановый сплав. Конструктивные особенности акселерометров приведены в таблице 1.
Структура обозначений акселерометров (символы «Х» могут отсутствовать):
АР141
Х-
Х буквенное обозначение вывода:
H - разъем AR03 (10-32 UNF); B - встроенный кабель
индекс модификации (1, 2, 3, 4, 5, 6, 7, 8, 9)
Таблица 1 - Конструктивные особенности акселерометров
|
Наименование модификации |
Номинальное значение коэффициента преобразования, пКл/(м^с"2) |
Количество измерительных осей |
Способ крепления |
|
AP1411-B |
0,0035 |
1 |
резьбовой хвостовик М5 |
|
AP1412-B |
0,0035 |
1 | |
|
AP1413-B |
0,12 |
1 |
клеевой |
|
AP1414-H, AP1414-B |
0,0075 |
1 |
шпилька М5 |
|
AP1415-B |
0,01 |
1 |
резьбовой хвостовик М5 |
|
AP1416-B |
0,025 |
3 | |
|
AP1417-B |
0,03 |
1 | |
|
AP1418-B |
0,2 |
3 | |
|
AP1419-B |
0,025 |
1 |
клеевой |
Нанесение знака поверки на акселерометры не предусмотрено. Маркировка акселерометров, включая заводской номер, состоящий из арабских цифр, выполнена методом лазерной гравировки. Пломбирование датчиков не предусмотрено.
Внешний вид акселерометров приведён на рисунке 1.
2) AP1412-B
5) AP1414-H
6) AP1415-B
9) AP1418-B

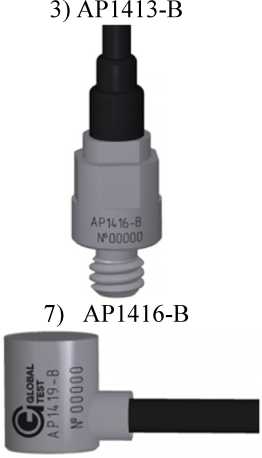

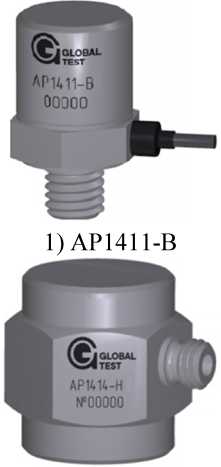

Рисунок 1 - Внешний вид датчиков
10) AP1419-B
4) AP1414-B
8) AP1417-B
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитуды ускорения, м/с2 |
от 200 до 98000 |
|
Диапазон показаний амплитуды ускорения, м/с2: | |
|
- для АР1411-B |
от 10 до 500000 |
|
- для АР1412-B |
от 10 до 900000 |
|
- для АР1413-В, АР1414-H, АР1414-B, АР1415-B |
от 10 до 100000 |
|
- для АР1416-В |
от 10 до 120000 |
|
- для АР1417-В |
от 10 до 300000 |
|
- для АР1418-В |
от 10 до 600000 |
|
- для АР1419-В |
от 10 до 120000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с'2): | |
|
- для АР1411-В, АР1412-В |
0,0035 |
|
- для АР1413-В |
0,12 |
|
- для АР1414-Н, АР1414-В, |
0,0075 |
|
- для АР1415-В |
0,01 |
|
- для АР1416-В, АР1419-В |
0,025 |
|
- для АР1417-В |
0,03 |
|
- для АР1418-В |
0,2 |
таблицы 2
|
Наименование характеристики |
Значение |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
+20 |
|
Нелинейность амплитудной характеристики в диапазоне измерений, % |
±4 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее: | |
|
- для АР1411-B |
70 |
|
- для АР1412-B |
145 |
|
- для АР1413-B |
80 |
|
- для АР1414-H, АР1414-B |
75 |
|
- для АР1415-B |
60 |
|
- для АР1416-B |
75 |
|
- для АР1417-B |
60 |
|
- для АР1418-B |
55 |
|
- для АР1419-B |
90 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах |
±0,2 |
|
Нормальные условия измерений:
|
от +18 до +25 80 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление между сигнальными выводами в нормальных условиях, МОм, не менее |
1000 |
|
Масса без кабеля, кг, не более: | |
|
- для АР1411-B |
0,010 |
|
- для АР1412-B |
0,003 |
|
- для АР1413-B |
0,0007 |
|
- для АР1414-H, АР1414-B |
0,015 |
|
- для АР1415-B |
0,021 |
|
- для АР1416-B |
0,015 |
|
- для АР1417-B |
0,002 |
|
- для АР1418-B |
0,008 |
|
- для АР1419-B |
0,0002 |
|
Габаритные размеры (диаметрхвысота), мм, не более: | |
|
- для АР1411-B |
10х18 |
|
- для АР1412-B |
7х16 |
|
- для АР1413-B |
5х7 |
|
- для АР1414-H, АР1414-B |
20х18 |
|
- для АР1415-B |
14х23 |
|
- для АР1416-B |
9х16 |
|
- для АР1417-B |
8х12 |
|
- для АР1418-B (длинахширинахвысота) |
10х10х16 |
|
- для АР1419-B |
3х4 |
|
Условия эксплуатации: а) температура окружающего воздуха, °С
б) относительная влажность воздуха при +35 °С, % |
от -60 до +200 от -60 до +150 95 |
наносится на заглавный лист паспорта АБКЖ.433651.ХХХПС и руководства по эксплуатации АБКЖ.433651РЭ типографским способом в левом верхнем углу.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Акселерометр ударный |
АР141Х* |
1 шт. |
|
Акселерометры ударные АР141Х. Паспорт |
АБКЖ.433651.ХХХПС |
1 шт. |
|
Акселерометры ударные АР141Х. Руководство по эксплуатации |
АБКЖ.433651РЭ |
1 экз. на партию |
|
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации) | ||
приведены в АБКЖ.433651РЭ, раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;
АБКЖ.433651ТУ Акселерометры ударные АР141Х. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532
Юридический адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777, Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-сайт: www.globaltest.ru
ИзготовительОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777
Факс: (83130) 67778
E-mail: mail@globaltest.ru
Web-сайт: www.globaltest.ru
Испытательный центрФедеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 23375
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU.311769.
в части вносимых изменений
Федеральное государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 22253
Е-mail: nio30@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314755.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июля 2025 г. № 1456
Лист № 1
Всего листов 8
Регистрационный № 20641-11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы-измерители стандартных сигналов КИСС-03
Назначение средства измеренийКалибраторы-измерители стандартных сигналов КИСС-03 предназначены для: измерений и воспроизведений сигналов силы и напряжения постоянного тока, сигналов от термопар; измерений электрического сопротивления и сигналов от термопреобразователей сопротивления. Калибраторы-измерители стандартных сигналов КИСС-03 применяются в качестве эталона: 2 разряда - по постоянному току, 3 разряда - по напряжению, 4 разряда - по сопротивлению или рабочего средства измерений при настройке и поверке показывающих и регистрирующих приборов, различных измерительных комплексов, а также могут применяться при выполнении пуско-наладочных работ в различных отраслях промышленности, в энергетике и т.п.
Описание средства измеренийКалибраторы-измерители стандартных сигналов КИСС-03 (далее - приборы) выполнены в пластмассовом корпусе. Внутри корпуса расположена печатная плата с радиоэлементами. В верхней части корпуса расположен отсек для аккумуляторной батареи. На корпусе сверху расположены гнезда для подключения внешних устройств. Ниже расположен двухрядный 16-знаковый ЖКИ и клавиатура, соединенные с печатной платой с помощью жгутов.
Основные функции прибора:
-
- измерение значений постоянного тока или напряжения;
-
- измерение сопротивления;
-
- измерение сигналов от термопреобразователей сопротивления (ТС) с номинальной статической характеристикой преобразования 50М, 100М, 50П, 100П (в дальнейшем ТСМ50, ТСМ100, ТСП50, ТСП100 соответственно), подключенных по четырехпроводной линии связи;
-
- измерение сигналов от термопар (ТП) типов: S, K, L, В, А-1, N, J с компенсацией температуры «холодных» спаев;
-
- генерация постоянного тока и напряжения с возможностью задания от одного до шести значений генерируемого параметра. Вывод значений осуществляется циклически, с помощью нажатия одной клавиши. Имеется возможность изменять направление вывода значений;
-
- генерация сигналов ТП типов: S, K, L, В, А-1, N, J с возможностью компенсации ЭДС «холодных» спаев;
-
- генерация и измерение постоянного тока и/или напряжения одновременно, с возможностью задания одного значения генерируемого параметра.
Дополнительные функции приборов:
-
- измерение температуры с помощью внутреннего ТСП100;
-
- сервисный режим «Таблица значений ТС», который реализует индикацию сопротивления, соответствующего заданной температуре по ГОСТ 6651-2009 для ТС указанных типов;
- режим работы - «Калибровка КИСС-03», позволяющий максимально быстро провести настройку прибора.
Приборы работают в трех основных режимах:
-
- измерение;
-
- генерация;
-
- измерение и генерация одновременно.

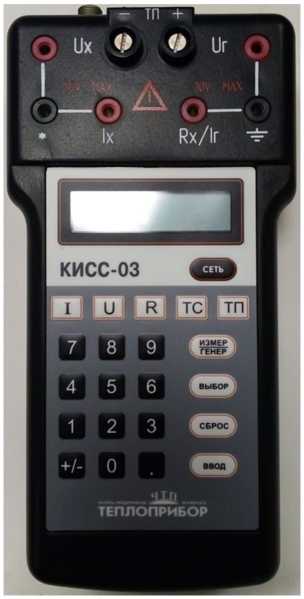

Общий вид приборов приведен на рисунке 1. Корпус приборов может быть окрашен в любые цвета по требованию заказчика.
Заводской номер в виде цифрового обозначения наносится на паспортную табличку любым способом, принятым на предприятии-изготовителе (рисунок 2).
Место пломбирования приборов от несанкционированного доступа указано на рисунке 2.

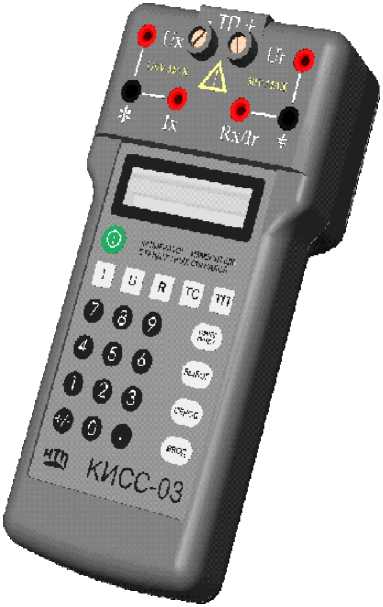

Рисунок 1 - Фотографии общего вида
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место размещения защитной пломбы в виде оттиска клейма на пластичную массу

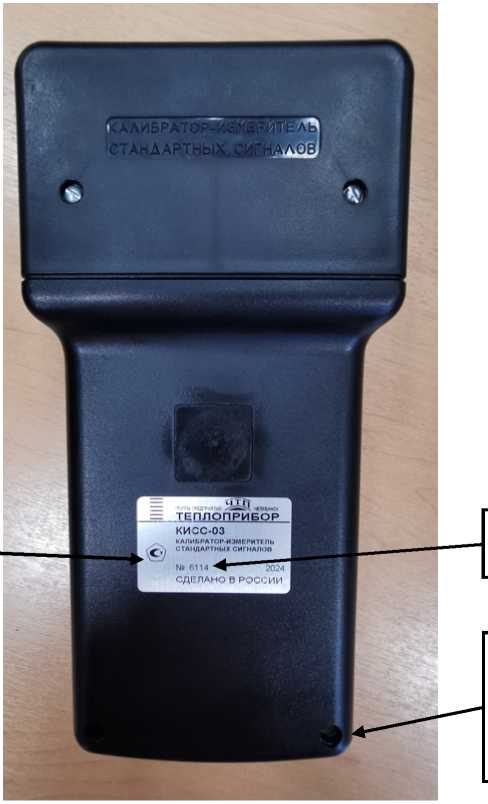

Рисунок 2 - Места нанесения заводского номера, нанесения знака утверждения типа и пломбирования приборов от несанкционированного доступа
Программное обеспечениеМетрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре приборов и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Версия программы индицируется на табло при включении приборов.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КИСС-03 |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.01 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
В приборах отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню приборов.
Защита приборов от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейма (пломбы) на корпус приборов.
Метрологические и технические характеристикиМетрологические и технические характеристики приборов приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики
|
Функцияприбора |
Диапазон |
Разрешающая способность |
Примечание |
Количество индицируемых разрядов |
|
Измерение напряжения (любая полярность) |
от 0 до 0,500000 В от 0 до 2,50000 В от 0 до 12,5000 В |
1 мкВ 10 мкВ 100 мкВ |
- |
7 |
|
6 | ||||
|
Измерение тока (любая полярность) |
от 0 до 22,000 мА |
1 мкА |
- |
5 |
|
Измерение сопротивления |
от 0 до 200,00 Ом от 200,01 до 2000,00 Ом |
0,01 Ом 0,1 Ом |
5 | |
|
Измерение сигналов от ТС (от 11 до 396 Ом) |
ТСМ50, ТСМ100 (W100=1,4280) и ТСП50, ТСП100 (W100=1,3910):
-100,0 °С до +200,0 °С;
-185,0 °С до +850,0 °С |
0,1 °С |
Подключение по четырехпровод ной линии, с сопротивление м каждой линии не более 5 Ом |
4 |
|
Измерение сигналов от ТП |
Согласно таблице 4 |
0,1 °С |
Общее сопротивление линий ТП не более 100 Ом |
5 |
|
Г енерация напряжения |
от 0 до 0,100000 В от 0 до 1,00000 В от 0 до 11,0000 В |
1 мкВ 10 мкВ 100 мкВ |
При токе нагрузки не более 2,5 мА |
7 |
|
6 | ||||
|
Генерация тока |
от 0 до 22,000 мА |
1 мкА |
Сопротивлени е нагрузки не более 500 Ом |
5 |
|
Г енерация ТЭДС |
от 0 до 100,000 мВ |
1 мкВ |
- |
5 |
|
Измерение температуры датчиком Pt100 из комплекта поставки (W100=1,3850) |
от 0 °С до +100,0 °С |
0,1 °С |
- |
4 |
Таблица 3 - Метрологические характеристики
|
Функции прибора |
Пределы допускаемой основной погрешности |
Примечание |
|
Генерация напряжения |
±[0,05+0,0075(^^К-1)],о% |
Погрешность относительная Ur, 1к, Rк - контрольные значения; U, I, R - предельные значения диапазона измерения (генерации) |
|
Генерация и измерение тока |
±[0,05+0,01(^К- 1)],% | |
|
Измерение сопротивления |
±[0,08+0,05(jK-1)],«/„ | |
|
Измерение напряжения |
±[0,05+0,0025(^^К-1)],% | |
|
Измерение сигналов от ТП |
Согласно таблице 4 |
Погрешность абсолютная без учета погрешности датчика |
|
Измерение сигналов от ТС: - датчиком Pt100 из комплекта поставки |
±0,5 °С |
Погрешность абсолютная без учета погрешности датчика |
|
- внешним датчиком ТСМ |
±0,3 °С | |
|
- внешним датчиком ТСП от -185,0 °С до +250,0 °С от + 250,1 °С до +850,0 °С |
±0,3 °С ±0,7 °С |
Таблица 4 - Метрологические характеристики
|
Типы термопар |
Диапазон входного/ выходного сигнала |
Поддиапазон, °С |
Пределы допускаемой основной абсолютной погрешности, °С | |
|
*измерения |
генерации | |||
|
S |
от -0,236 до +18,693 мВ (от -50 °С до +1768 °С) |
от -50 до +100 от +101 до +200 от + 201 до +1400 от + 1401 до +1768 |
не нормируется | |
|
± 1,5 ± 0,9 ± 1,0 |
± 1,5 ± 1,2 ± 1,2 | |||
|
К |
от -4,411 до +54,886 мВ (от -130 °С до +1372 °С) |
от -130 до 0 от +1 до +1200 от +1201 до +1372 |
± 1,0 ± 0,7 ± 0,9 |
± 0,7 ± 0,5 ± 0,6 |
|
L |
от -5,641 до +66,466 мВ (от -100 °С до +800 °С) |
от -100 до 0 от +1 до +800 |
± 0,8 ± 0,6 |
± 0,6 ± 0,3 |
|
В |
от 0,431 до 13,820 мВ (от +300 °С до +1820 °С) |
от +300** до +600 от +601 до +1200 от +1201 до +1820 |
± 1,5 ± 1,0 ± 0,9 |
± 3,5 ± 1,5 ± 1,3 |
|
А-1 |
от 0 до 33,64 мВ (от 0 °С до +2500 °С) |
от 0 до +1000 от +1001 до +1800 от +1801 до +2500 |
± 1,5 ± 0,9 ± 2,0 |
± 1,5 ± 0,9 ± 1,5 |
|
N |
от - 2,407 до +47,513 мВ (от - 100 °С до +1300 °С) |
от -100 до +100 от +101 до +1300 |
± 1,0 ± 0,5 |
± 0,3 ± 0,3 |
|
J |
от - 4,633 до + 63,792 мВ (от - 100 °С до +1100 °С) |
от -100 до 0 от +1 до +1100 |
± 1,0 ± 0,8 |
± 0,7 ± 0,5 |
Типы
термопар
Диапазон входного/ выходного сигнала
Поддиапазон,
°С
Пределы допускаемой основной абсолютной погрешности, °С генерации
*измерения
Примечания
-
1 *Значение погрешности ТП не входит в погрешность измерения.
-
2 ** Погрешность ТП типа В в диапазоне от +300 °С до +499 °С не нормируется.
-
3 Пределы допускаемой основной абсолютной погрешности указаны с учётом погрешности канала компенсации температуры холодного спая во встроенным термочувствительным элементом.
-
4 Пределы допускаемой дополнительной погрешности калибратора от изменения температуры окружающей среды в пределах рабочих условий применения на каждые 10 °С не превышают:
- 1/2 соответствующего предела допускаемой основной погрешности
по параметрам:генерация и измерение напряжения, измерение тока, измерение сопротивления, в том числе сигналов от ТП и ТС;
- соответствующего предела основной погрешности при генерации тока.
Таблица 5 -Технические характеристики
|
Параметр |
Значение |
|
Входное сопротивление прибора:
|
10 10 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Габаритные размеры, мм, не более |
236x115x65 |
|
Масса (без источника питания), кг, не более |
0,7 |
|
Условия эксплуатации:
|
от +5 до +45 до 80 (без конденсации влаги при температуре +25 °С) от 84 до 106,7 |
|
Температура транспортирования, °С |
от -20 до +50 |
|
Температура хранения, °С |
от 0 до +50 |
|
Выходное постоянное напряжение блока питания, В |
9 ± 0,5 |
|
Мощность, потребляемая от сети, В^А, не более |
5 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
наносится методом термотрансфертной печати на паспортную табличку, укрепленную на крышке прибора, и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 7 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Прибор |
КИСС-03 |
1 |
|
Блок сетевого питания |
- |
1 |
|
Датчик температуры |
- |
1 |
|
Аккумуляторы АА-1,2 В-1,5 А/ч |
- |
6 |
|
Шнуры |
- |
1 комплект |
|
Сумка |
- |
1 |
|
Руководство по эксплуатации |
2.085.003 РЭ |
1 |
|
Паспорт |
2.085.003 ПС |
1 |
|
Предохранитель ВПМ2-М1-40 |
- |
1 |
|
Розетка РС 4ТВ |
- |
1 |
приведены в разделе 3 «Порядок работы» руководства по эксплуатации 2.085.003 РЭ.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 Термопреобразователи сопротивления. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики преобразования;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней сред;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •Ю’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 311-00226253.086-00 «Калибратор-измеритель стандартных сигналов КИСС-03. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»)
ИНН 7450031562
Адрес места осуществления деятельности: 454047, Челябинская обл., г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул. 2-я Павелецкая, д. 36
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101
Телефон/факс: (351) 232-04-01
Е-mail: stand@chelcsm.ru
Web-сайт: https://74.csmrst.ru
Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013.
в части вносимых изменений
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июля 2025 г. № 1456
Регистрационный № 67211-17
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные ЭМИС-МЕТРА 7200
Назначение средства измеренийУстановки поверочные ЭМИС-МЕТРА 7200 (далее - установка) предназначены для воспроизведения объемного (массового) расхода или объема (массы) газа при проведении поверки, калибровки и испытаний расходомеров и счетчиков газа.
Описание средства измеренийПринцип действия установки основан на сравнении воспроизводимого установкой объемного (массового) расхода или объема (массы) воздуха с показаниями поверяемого средства измерений (СИ), установленного в измерительный трубопровод.
В качестве эталонных СИ в установках используются эталонные сопла, работающие в критическом режиме. Скорость потока воздуха в горловине сопла равна критической, а ниже горловины может превосходить ее. Постоянство расхода через СИ и эталонные сопла обеспечивается тем, что его величина определяется давлением и температурой атмосферного воздуха, забираемого из помещения, в котором эксплуатируется установка, и не зависит от давления вниз по потоку. Результат воспроизведения объемного (массового) расхода или объема (массы) воздуха с помощью установок принимают в качестве действительного значения.
Необходимое значение воспроизводимого объемного (массового) расхода обеспечивается включением в работу определенного количества критических известными расходами.
Установка состоит из газодинамического контура, образованного используются СИ утвержденных типов (в зависимости от комплектации): термопреобразователи сопротивления платиновые серии Rosemount 0065 (регистрационный № 53211-13), преобразователи измерительные Rosemount 3144Р (регистрационный № 56381-14), датчики температуры Rosemount 3144Р (регистрационный № 63889-16), датчики давления ЭМИС-БАР (регистрационный № 72888-18), комплекты термометров сопротивления из платины технических разностных модификации КТПТР-07 (регистрационный № 46156-10), преобразователи измерительные контроллеров программируемых серии М-7000 (регистрационный № 50676-12), модули аналоговые серии М-7000 (регистрационный № 7088318), преобразователи давления измерительные модели 3051S TA1A и модели 3051S 1CD2A (регистрационный № 24116-13), термогигрометр исполнения HMT331 (регистрационный № 30962-12), датчики климатические ИПМ (регистрационный № 83449-21).
воздуха сопел с
набором трубопроводов, один конец которого открыт в лабораторное помещение, а второй подключён к блоку вакуумного насоса, для обеспечения критического режима течения воздуха через сопла. Блок вакуумного насоса состоит из вакуумного насоса и частотного преобразователя (или группы насосов и частотных преобразователей), который, изменяя частоту напряжения электропитания, управляет производительностью вакуумного насоса.
В газодинамическом контуре установки размещены запорная и регулирующая арматура, измерительные линии, СИ давления, перепада давления, температуры, разности температур и относительной влажности воздуха, ресивер (или несколько ресиверов, разделенных запорной арматурой), критические сопла - эталоны расхода газа, выходной коллектор, соединяющийся выходным трубопроводом с блоком вакуумного насоса. Измерительные линии имеют прямые участки трубопроводов до и после поверяемого СИ, с диаметрами условного прохода от 10 до 300 мм, в зависимости от модификации, и длинами, соответствующими требованиям нормативных документов для применения этих СИ.
Для измерения параметров воздуха в газодинамическом контуре установки
Для измерения частотно-импульсных и аналоговых токовых выходных сигналов поверяемых СИ используются (в зависимости от комплектации): преобразователи измерительные контроллеров программируемых серии М-7000, модули аналоговые серии М-7000, контроллеры программируемые SIMATIC S7-1200.
СИ времени тайм-сервер ВНИИФТРИ (адрес ntp1.vniiftri.ru), на базе Государственного эталона сигналов времени и частоты (ГЭСВЧ) при использовании сети Интернет (погрешность синхронизации не более ± 0,1 с).
СИ поступают в персональный компьютер (ПК)
Цифровые выходные сигналы от
системы контроля и управления.
контроля и управления, которая обеспечивает и полуавтоматическом режимах. Для передачи
Установка оснащена системой выполнение работы в автоматическом измерительной информации и управляющих сигналов управления установкой, применяются HART-протокол, интерфейсы RS485, RS232 и USB, а также выходной сигнал от комплектов термометров сопротивления из платины технических разностных.
Система контроля и управления включает в себя:
-
- ПК с программным обеспечением (ПО), позволяющий вводить идентификационные и метрологические данные поверяемого СИ, регистрировать измеряемые параметры, проводить необходимые вычисления, вести архив данных о поверенных СИ;
-
- блок управления с устройством согласования, выполняющий следующие функции:
-
- автоматизированное измерение давления и температуры воздуха в ресивере, перепада давления и разности температур (в ресивере и поверяемом СИ), и относительной влажности атмосферного воздуха;
-
- управление блоком вакуумного насоса, работающем в ручном и автоматическом режимах, для обеспечения критической скорости потока в критических соплах;
-
- управление электропневмоклапанами, для обеспечения требуемых расходов, подключение необходимого количества критических сопел и включение в работу соответствующего измерительного трубопровода, на котором установлено поверяемое (калибруемое) СИ;
-
- принтер для распечатки протоколов поверки.
С помощью установки (в зависимости от модификации) можно поверять, калибровать и испытывать СИ с частотно-импульсным, аналоговым токовым (0-20 мА, 4-20 мА) и цифровым выходными сигналами, так же возможна поверка и калибровка СИ по их показаниям (дисплей, индикаторное табло или шкала).
С помощью ПО установка осуществляет определение объемного (массового) расхода, объёма (массы) воздуха, прошедших через поверяемое СИ, пересчет к стандартным условиям в соответствии с ГОСТ Р 8.740-2023 и определение погрешности поверяемого СИ.
При работе в автоматическом режиме оператор задаёт данные поверяемого СИ и поверочные точки по расходу. Система управления автоматически выводит установку на заданные режимы, выполняет необходимые измерения, проводит математическую обработку, отображает результаты на мониторе в окне ПО установки в числовом виде, и позволяет печатать отчётные документы.
Установки выпускаются в модификациях, которые имеют следующее условное обозначение:
ЭМИС-МЕТРА 7200-X1-X2, где:
X1 - максимальный воспроизводимый расход (определяется составом критических сопел согласно таблице 2, но не более 5100 м3/ч);
X2 - максимальный диаметр условного прохода измерительного участка (согласно таблице 2);
Общий вид установки показан на рисунке 1.
Конструкцией установки предусмотрено ограничение доступа к определенным ее частям в целях предотвращения несанкционированной настройки и вмешательств, которые могут привести к искажению результатов измерений.
СИ, входящие в состав установки, пломбируются в соответствии с эксплуатационной документацией на них.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлена на рисунке 2.
Заводской номер установки наносится в числовом формате с помощью металлографической печати или гравировки на маркировочной табличке, размещенной на блоке управления. Образец маркировочной таблички и места расположения знака утверждения типа и заводского номера показаны на рисунке 3.

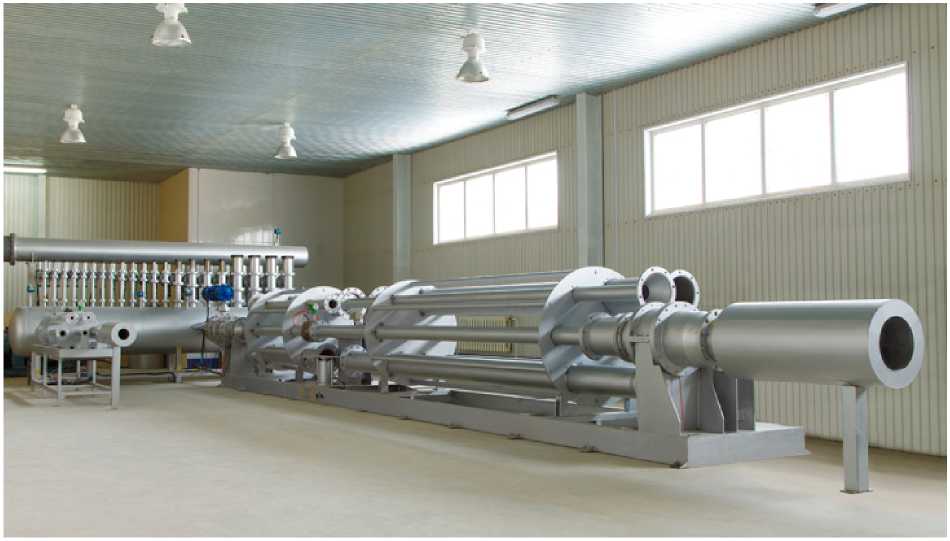

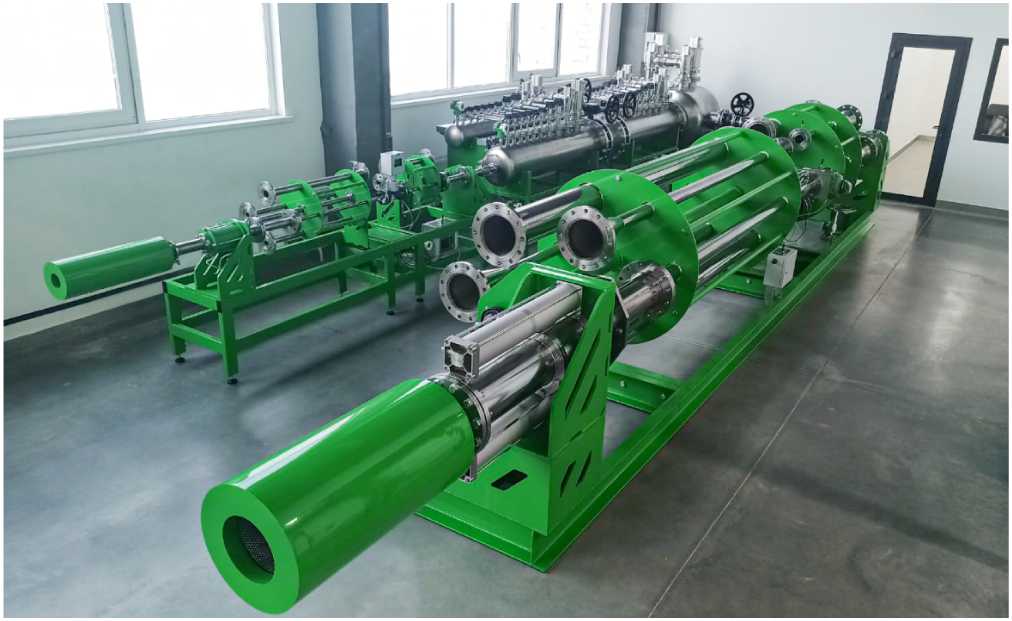

Рисунок 1 - Общий вид установки

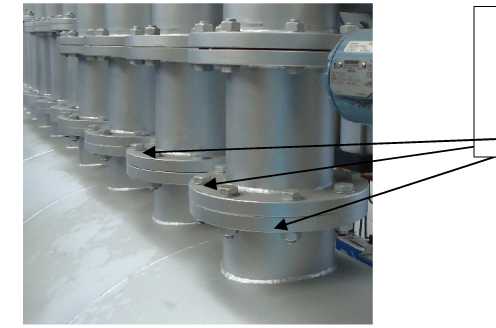

Места пломбировки для нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки на установке

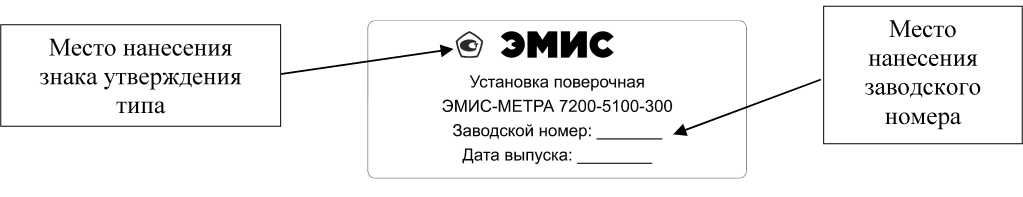

Рисунок 3 - Пример маркировочной таблички, места расположения заводского номера и знака утверждения типа установки
Программное обеспечениеПО установки устанавливается на ПК под управлением операционной системы Microsoft Windows.
ПО установки не разделено на метрологически значимую и незначимые части. Метрологически значимым является все ПО.
Идентификационным признаком ПО служит наименование и номер версии, которые отображаются на дисплее ПК при запуске ПО в окне авторизации пользователя.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается административным паролем.
Недопустимое влияние на ПО установки через интерфейсы ПК отсутствует.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Примененные специальные средства защиты (пароли, авторизация пользователя) в достаточной мере исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО установки приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ЭМИС-МЕТРА |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
|
Цифровой идентификатор ПО |
* |
|
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки в ПК | |
Метрологические и технические характеристики приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный диапазон воспроизводимого объемного1) (массового) расхода воздуха2), м3/ч (кг/ч) |
от 0,5 до 5100 (от 0,6 до 6120) |
|
Пределы допускаемой относительной погрешности воспроизведения3), %: - объемного расхода (объема) воздуха: | |
|
- с использованием одного сопла |
±0,24 |
|
- с использованием не менее двух сопел |
±0,20 |
|
- массового расхода (массы) воздуха: | |
|
- с использованием одного сопла |
±0,25 |
|
- с использованием не менее двух сопел |
±0,20 |
|
- объемного расхода (объема) воздуха, приведенных к стандартным условиям: | |
|
- с использованием одного сопла |
±0,25 |
|
- с использованием не менее двух сопел |
±0,20 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений выходных сигналов от расходомеров и счетчиков газа:
|
от 0 до 20 от 0 до 10 000 |
|
Пределы допускаемой относительной погрешности измерения силы постоянного тока, % |
±0,05 |
|
Пределы допускаемой относительной погрешности счета импульсов, в диапазоне частот следования импульсов, на каждые 10000 импульсов, % |
±0,01 |
|
Рабочая среда |
атмосферный воздух |
|
Диаметры условных проходов измерительных участков, мм |
10, 15; 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 |
|
Номинальные расходы критических сопел4), м3/ч |
0,5; 1; 2; 3; 4; 8; 12; 16; 32; 48; 64; 128; 192; 256; 512; 768; 1024 |
| |
Таблица 3 —Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество одновременно поверяемых однотипных счетчиков на каждой измерительной линии, шт. |
1 |
|
Параметры электропитания от сети переменного тока:
|
(230 ^24,5); (380 ^38) 50±1 |
|
Потребляемая установкой мощность, кВ-А, не более:
|
5 140 |
|
Габаритные размеры (без блока вакуумного насоса) (Д х В х Ш), мм |
от 6000 х 2700 х 2500 до 16500 х 5500 х 3000 |
|
Масса (без блока вакуумного насоса), кг |
от 2300 до 6800 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от 10 до 30 от 0 до 5 от 10 до 90 от 84 до 106,7 от 0 до 36,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Среднее время наработки на отказ, ч |
12000 |
наносится на маркировочную табличку, закрепленную на установке, методом фотопечати и на титульные листы формуляра и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность установки
|
Наименование изделия |
Обозначение изделия |
Количест во |
Примечание |
|
Установка поверочная |
ЭМИС-МЕТРА 7200 |
1 шт. |
Модификация по заказу |
|
Руководство по эксплуатации |
ЭМ7200.000.00 РЭ |
1 экз. |
- |
|
Формуляр |
ЭМ7200.000.00 ФО |
1 экз. |
- |
|
Методика поверки |
- |
1 экз. |
- |
приведены в руководстве по эксплуатации ЭМ7200.000.00 РЭ в разделе 3 «Методика выполнения измерений».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. №1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ГОСТ Р 8.740-2023 «ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков»;
ТУ 4381-055-14145564-2015 «Установка поверочная ЭМИС-МЕТРА 7200. Технические условия».
ИзготовительАкционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»)
ИНН 7729428453
Юридический адрес: 454112, Челябинская обл., г. о. Челябинский,
вн. р-н Курчатовский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7
Адрес места осуществления деятельности: 456518, Челябинская обл., Сосновский р-н, д. Казанцево, ул. Производственная, д. 7/1
Телефон: +7 (351) 729-99-12
Web-сайт: emis-kip.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » июля 2025 г. № ию 6Лист № 1
Всего листов 4
Регистрационный № 91283-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловизоры G600 Назначение средства измеренийТепловизоры G600 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание средства измеренийКонструктивно тепловизоры состоят из экрана, объектива, матрицы, элементов управления, электронной системы, устройства хранения информации. Излучение на матрице фокусирует объектив, а электроника обрабатывает полученные данные.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
К данному типу средства измерений относятся две модификации тепловизоров G600F и G600С, различающиеся определяемыми газами. Телевизоры G600С способны определять газы: метан, оксид азота, диоксид серы, фенол, этилакрилат, 2-этилгексилакрилат, фреон (R13, R13B1, R123, R125, R134A, R417A, R422A, R508A и т.д.), а тепловизоры G600F: гексафторид серы, аммиак, этилен, этиленовый эфир, винилхлорид, трихлорэтилен, метилвинилкетон, пропилен, акролеин, акрилонитрил, этилцианоакрилат, аллилфлюорид, аллилхлорид, аллилбромид, фуран и т.д.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной печати на информационную табличку (этикетку) в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита.
Общий вид тепловизора и место нанесения серийного номера представлены на рисунке 1.
Z---

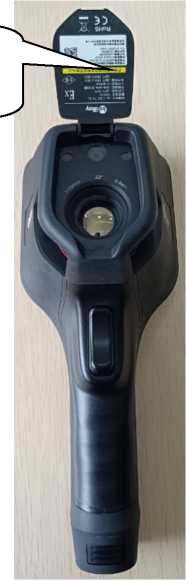

Место нанесения серийного номера

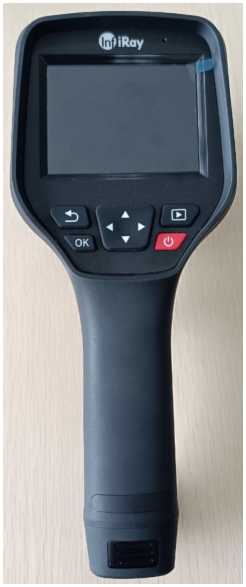

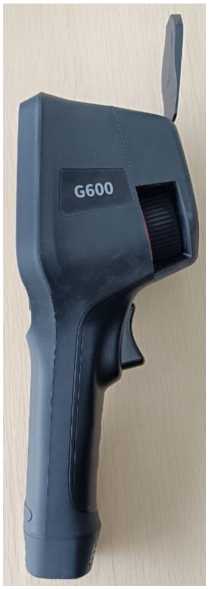

Рисунок 1 - Общий вид тепловизора и место нанесения серийного номера
Пломбирование тепловизоров не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступно для внешней модификации. ПО защищено от преднамеренных изменений с помощью специальных программных средств. Уровень защиты программного обеспечения - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.1036M+r0-aae6c78 |
Метрологические и технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -20 до +120 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от - 20 до +100 °С включ., °С |
±2 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
23°х18° |
|
Спектральный диапазон, мкм
|
10,55 от 7,0 до 8,5 |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент излучаемой способности (настраиваемый) |
от 0,01 до 1,00 |
|
Габаритные размеры, мм, не более: - высота |
260 |
|
- ширина |
110 |
|
- глубина |
110 |
|
Масса, г, не более |
700 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность, %, не более |
95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
8000 |
|
Срок службы, лет, не менее |
10 |
наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор |
G6001) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание: 1) - модификация в соответствии с заказом | ||
приведены в разделе 5 «Методы испытаний и контроля» документа РЭ «Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры» (Часть 3);
Стандарт предприятия IRAY TECHNOLOGY CO., LTD.
ПравообладательIRAY TECHNOLOGY CO., LTD., Китай
Адрес: 11, GUIYANG STREET, YANTAI ECONOMY AND TECHNOLOGY
DEVELOPMENT DISTRICT, YANTAI SHANDONG P.R.CHINA
Телефон: +86 13 954 524 865
Web-сайт: www.iraytek.com
ИзготовительIRAY TECHNOLOGY CO., LTD., Китай
Адрес: 11, GUIYANG STREET, YANTAI ECONOMY AND TECHNOLOGY DEVELOPMENT DISTRICT, YANTAI SHANDONG P.R.CHINA
Телефон: +86 13 954 524 865
Web-сайт: www.iraytek.com
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 966-29-70
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
в части внесения изменений
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
