МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

12 января 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель

^г \ Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 02A92985000BAEF7814AB38FF708046437 Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27,12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «12» января 2022 г. № 49

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» января 2022 г. № 49

Регистрационный № 68439-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные АДК

Комплексы измерительно-вычислительные АДК (далее - ИВК АДК, комплексы) предназначены для измерений напряжения постоянного тока, напряжения, частоты и силы переменного тока, в том числе специальной формы, длительностей сигналов, измерения угла сдвига фаз напряжений сигналов переменного тока между двумя каналами, обработки и передачи в цифровом виде измерительной информации в системы технического диагностирования и мониторинга СТДМ, формирования сигналов управления.

Комплексы применяются в составе автоматизированных систем управления технологическими процессами в различных отраслях промышленности, в том числе на железнодорожном транспорте, они построены по модульному принципу в виде следующих конструктивно законченных составных частей:

• - центрального блока ЦБ;

• - блоков автоматики БА, в состав которых могут входить модули дискретного, аналогового ввода, модули ввода/вывода, представленные в таблице 1.

Принцип действия модулей аналогового ввода основан на аналогово-цифровом преобразовании сигналов с последующим вычислением среднего (для сигналов постоянного тока) и среднеквадратического (для сигналов переменного тока) значения за период 40 мс.

Исполнения ИВК АДК разделяются на сосредоточенное - с установкой модулей в едином конструктиве, распределенное - с установкой модулей в отдельных корпусах и размещением на разных стативах в соответствии с монтажной схемой конкретной системы автоматизации, и смешанное. При сосредоточенном и смешанном способе размещения модули объединяются в отдельные конструктивно законченные блоки (шкафы) - блоки автоматики (БА).

Модули ИВК АДК изготавливаются в двух исполнениях:

• - для установки на 35-мм монтажный рельс, выполненные в пластмассовом корпусе BC фирмы «Phoenix Contact»;

• - для установки на релейном стативе на место колодки ПП-20 (выполнены в пластмассовом корпусе ПЮЯИ.731423.ххх - корпус КУ).

Модули, входящие в состав измерительных каналов (ИК) ИВК АДК, приведены в таблице 1.

Таблица 1 - Наименование и назначение модулей, входящих в состав ИК ИВК АДК

Продолжение таблицы 1

Модули ИВК АДК МДВ, МДВ1, МДВ-16-16, МДВ3Д, МАВ1, МАВ2, МАВ1Д, МАВ2Д, МДАВ3-4-6-10 обмениваются информацией с центральным блоком по четырехпроводной линии связи типа RS-485 со скоростью до 230,4 кбит/с с циклом опроса не более 50 мс.

Модули УГР, УГР1, УГР-ТК, МАВ3Д-1-1, МАВ3Д-1-1-ТК, МАВ-ДТ, МАВ-ДТ-ТК обмениваются информацией с модулями МДВ, МАВ по последовательному интерфейсу типа «токовая петля».

Внешний вид и места пломбировки модулей ИВК АДК представлены на рисунке 1.

I»

^а)

б)

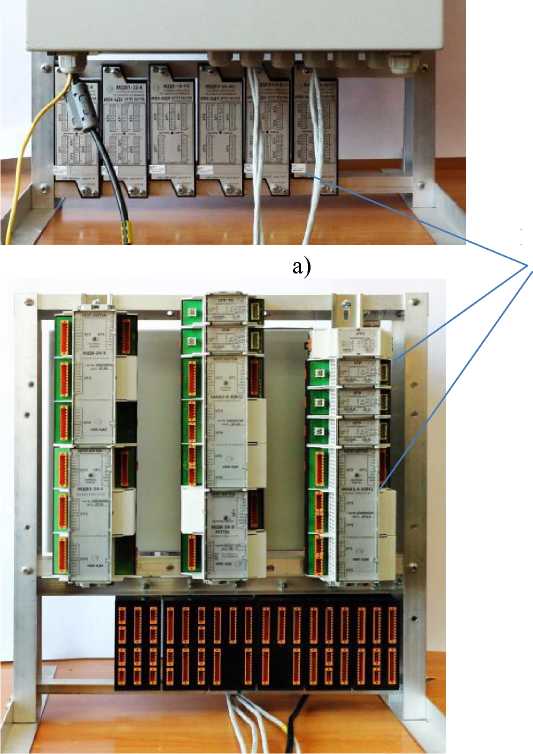

Рисунок 1 - Общий вид ИВК АДК с обозначением мест для пломб-наклеек (а - вид спереди, б - вид сзади)

Illllllll

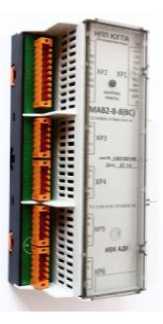

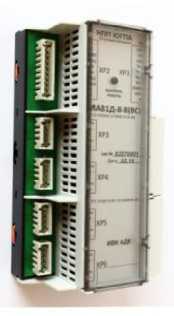

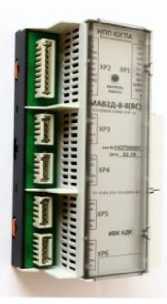

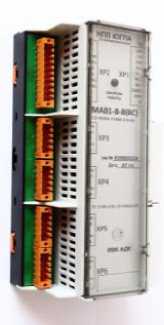

Рисунок 2 - Внешний вид модулей МАВ1-8-8, МАВ2-8-8, МАВ1Д-8-8, МАВ2Д-8-8

(в корпусе ВС), МАВ2-8-8 (ВС-С)

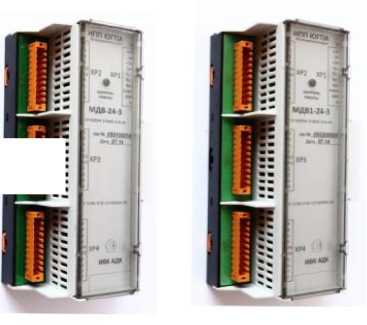

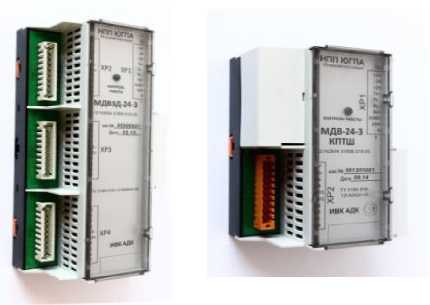

Рисунок 3 - Внешний вид модулей МДВ-24-3, МДВ1-24-3, МДВ3Д(А)-24-3, МДВ-24-3 КПТШ (в корпусе ВС)

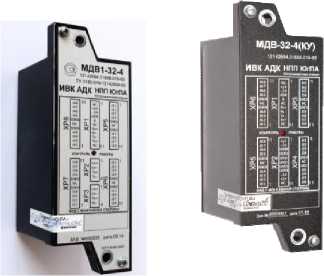

Рисунок 4 - Внешний вид модулей МАВ1-8-8(КУ), МДАВ3-4-6-10, МДВ-32-4, МДВ1-32-4, МДВ-32-4 (КУ) (в корпусе КУ)

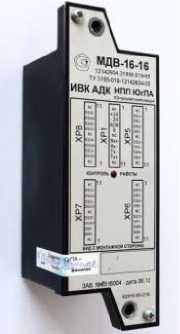

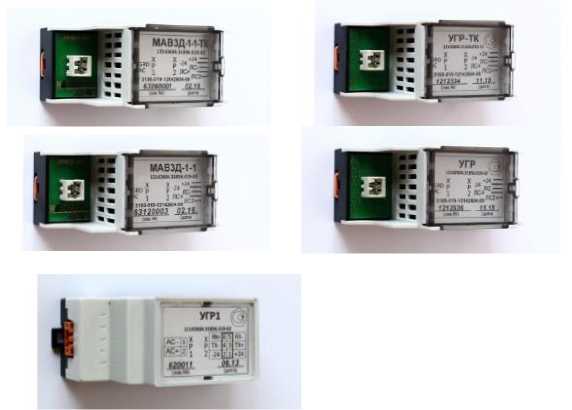

Рисунок 5 - Внешний вид модулей МДВ-16-16, МАВ3Д-1-1-ТК, МАВ3Д-1-1,

УГР-ТК, УГР, УГР1

Рисунок 6 - Внешний вид модулей ДТ-75-0,25А-4, ДТ-75-3А-1, ДТ-75-6А-1, ДТ-75-1А-3, ДТ-75-3А-2, ДТ-75-10А-1, ДТ-75-10А-2

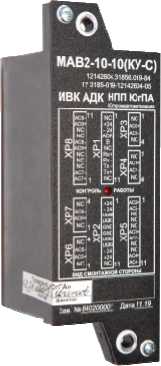

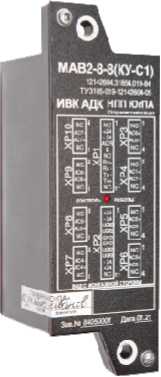

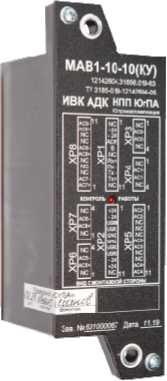

Рисунок 7 - Внешний вид модулей МАВ1-10-10 (КУ), МАВ2-10-10 (КУ-С), МАВ2-8-8 (КУ-С1)

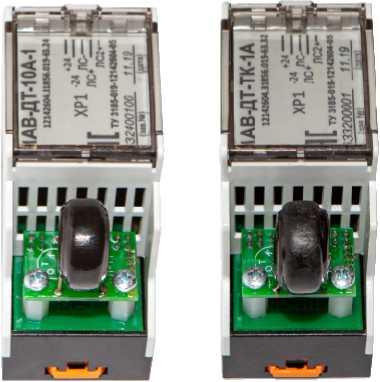

Рисунок 8 - Внешний вид модулей МАВ-ДТ, МАВ-ДТ-ТК Количественный состав каждого комплекса указывается в формуляре ИВК АДК.

Программное обеспечение (ПО) комплексов состоит из программного обеспечения модулей ИВК АДК и ПО ЦБ.

Метрологически значимым является ПО модулей ИВК АДК.

Таблица 2 - Идентификационные данные ПО модулей дискретного ввода МДВ

Таблица 3 - Идентификационные данные ПО модулей аналогового ввода МАВ

Продолжение таблицы 3 - Идентификационные данные ПО модулей аналогового ввода МАВ

Таблица 4 - Идентификационные данные ПО модулей аналогового ввода УГР и МДАВ

ПО модулей ИВК АДК жестко зашито в модуль, идентификатор версии ПО индицируется на специализированном оборудовании изготовителя. Доступ ко входам программирования модулей ИВК АДК отсутствует.

Метрологические характеристики ИВК АДК определены с учетом встроенного ПО модулей.

Защищенность ИВК АДК и его ПО от несанкционированного доступа обеспечивается следующими средствами физической и информационной защиты:

• -  ЦБ и модули ИВК АДК при выпуске из производства защищаются пломбами-наклейками;

• -  порты, по которым может осуществляться управление ИВК АДК, отсутствуют;

• -  ИВК АДК располагается в помещении с ограниченным доступом;

• -  после подачи электропитания на комплекс ИВК АДК ПО блока ЦБ и ПО модулей ИВК АДК выполняет тест целостности, вычисляет контрольную сумму памяти программ, после чего сравнивает с контрольной суммой, записанной в цифровом идентификаторе ПО. При совпадении контрольных сумм ПО продолжает работу, при несовпадении - завершает работу.

Прием и передача информационных и управляющих пакетов выполняется по специализированным протоколам обмена с проверкой формата сообщений; сообщения, не проходящие контроль, не принимаются.

Уровень защиты ПО комплексов ИВК АДК от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Метрологические характеристики комплексов приведены в таблицах 5 - 13.

Таблица 5  - Метрологические характеристики ИВК АДК в режиме измерений

напряжения постоянного и переменного тока частотой 25, 50, 75 Гц

Таблица 6 - Метрологические характеристики ИВК АДК с модификациями модулей МАВ2 в режиме измерений напряжения переменного тока частотой от 400 до 10000 Гц

Таблица 7 - Метрологические характеристики ИВК АДК с модификациями модулей МАВ2-

8-8 (ВС-С), МАВ2-10-10 (КУ-С), МАВ2-8-8 (КУ-С1)

п Продолжение таблицы 7

Таблица 8 - Метрологические характеристики ИВК АДК в режиме измерений силы

переменного тока частотой 25, 50, 75 Гц с преобразователями тока ДТ-75

Таблица 9 - Метрологические характеристики ИВК АДК в режиме измерений силы переменного тока частотой 25, 50, 75 Гц с модулями МАВ-ДТ

п Продолжение таблицы 9

Таблица 10 - Метрологические характеристики ИВК АДК в части измерения длительностей сигналов постоянного и переменного тока

Продолжение таблицы 10

Примечания

1 Для модулей МДВ-24-3 КПТШ, УГР-ТК, МАВ-ДТ-ТК измеряются длительности и

импульсов, и пауз.

2 В скобках указано число витков сигнального провода.

Таблица 11 - Метрологические характеристики ИВК АДК в режиме измерения частоты импульсов прямоугольной формы

Таблица 12 - Метрологические характеристики ИВК АДК в части измерения частоты напряжения переменного тока

Таблица 13 - Метрологические характеристики ИВК АДК в части измерения угла сдвига фаз сигналов напряжения переменного тока

Таблица 14 - Основные технические характеристики ИВК АДК

Продолжение таблицы 14

наносится на лицевую панель ЦБ, модулей ИВК АДК и на титульные листы эксплуатационной документации.

Таблица 15 - Комплектность комплексов

приведены в разделе 2 документа «Измерительно-вычислительный комплекс АДК (ИВК АДК). Руководство по эксплуатации» 12142604.31856.019 РЭ.

ТУ 27.90.70-019-12142604-2019 (ТУ 3185-019-12142604-05) Комплекс измерительновычислительный АДК (ИВК АДК). Технические условия

ГОСТ 34012-2016 Аппаратура железнодорожной автоматики и телемеханики. Общие технические требования

РД 1115842.07-2004 Системы технического диагностирования и мониторинга. Эксплуатационно-технические требования

Общество с ограниченной ответственностью «Научно-производственное предприятие «Югпромавтоматизация» (ООО «НПП «Югпромавтоматизация»)

ИНН 6165000652

Адрес: 344038, г. Ростов-на-Дону, пр. Ленина, 44/13

ж. д. тел./факс: (0950-25) 5-89-62

тел.: +7(800)100-40-19

факс: +7(863) 272-87-91

е-mail: sia@ugpa.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

Е-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «12» января 2022 г. № 49

Лист № 1 Регистрационный № 75643-19 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы AC32e модификаций AC32e, AC32e/CNH₃

Назначение средства измерений

Газоанализаторы AC32e модификаций AC32e, АС32е/СЫНз (далее - газоанализаторы) предназначены для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) и аммиака (NH3) в атмосферном воздухе и в воздухе рабочей зоны для оксида азота (NO) и диоксида азота (NO2).

Принцип действия газоанализаторов - хемилюминесцентный (в газовой фазе). Метод основан на измерении интенсивности излучения при хемилюминесцентной реакции, возникающей между молекулами NO и озона. Газоанализатор отбирает газовую пробу, подготавливает ее и измеряет в ней содержание NO путем обработки нескольких сигналов от ФЭУ. Затем переключением клапанов поток газовой пробы направляется в обогреваемый молибденовый конвертер, где NO2 превращается в NO. После этого газоанализатор измеряет общее содержание NOx в пробе. Встроенный микропроцессор вычисляет разность между NOx и NO и выдает содержание NO2. Все три значения запоминаются, в результате чего прибор может регистрировать как мгновенные, так и усредненные значения компонентов.

Газоанализаторы представляют собой стационарные многоканальные приборы непрерывного действия.

Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.

На лицевой панели газоанализатора расположен цветной сенсорный жидкокристаллический дисплей, кнопка включения и USB разъем; на задней панели - штуцеры для подачи анализируемой пробы, нулевого и градуировочных газов, а также клеммы для электрических подключений (питание, выходные сигналы и др.).

Способ отбора пробы - принудительный, за счет внешнего побудителя расхода.

Газоанализаторы выпускаются в двух модификациях:

• - AC32e без блока конвертера CNH3 - для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx);

• - AC32е/CNHз с блоком конвертера CNH3 - для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) и аммиака (NH3).

Принцип действия конвертера CNH3 заключается в следующем: анализируемая газовая проба подается на вход конвертера и делится на два потока:

• - первый поток проходит через блок, где происходит восстановление NO2 до NO, далее эта газовая смесь попадает на вход газоанализатора АС32е/СЫНз и происходит измерение содержания NOx;

• - второй поток проходит через блок, где при температуре 980 ⁰С происходит окисление аммиака до оксида азота, далее смесь попадает на вход газоанализатора и происходит измерение содержания суммы оксидов азота и аммиака NOy. Содержание аммиака рассчитывается как разность NOy и NOx.

Анализируемая газовая проба может поступать на вход газоанализатора, минуя конвертер. В этом случае осуществляется измерение содержания оксида азота (NO), суммы оксидов (NOx) и разности между ними, соответствующей содержанию диоксида азота (NO2).

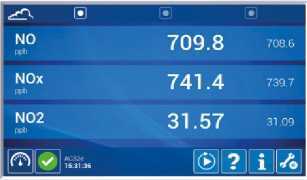

На дисплей газоанализатора может выводиться следующая измерительная информация:

• - содержание в пробе NO/ NO2/NOx;

• - содержание в пробе NO/ NO2/NOX/ N0y/NH3.

Результаты измерений выводятся:

• - на жидкокристаллический дисплей, расположенный на передней панели;

• - на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet;

• - на электронных устройствах, имеющих возможность поддерживать протокол Wi-Fi и имеющих веб-браузер, подключенных к газоанализатору по беспроводному протоколу обмена данными Wi-Fi.

Газоанализаторы могут выпускаться без дисплея, только с цифровым выходным интерфейсом Ethernet и Wi-Fi.

Серийный номер газоанализатора наносится на маркировочную табличку, расположенную на задней стенке типографским методом.

Общий вид газоанализаторов и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 3 ¹.

Нанесение знака поверки на корпус газоанализатора не предусмотрено.

Место пломбирования

Место пломбирования

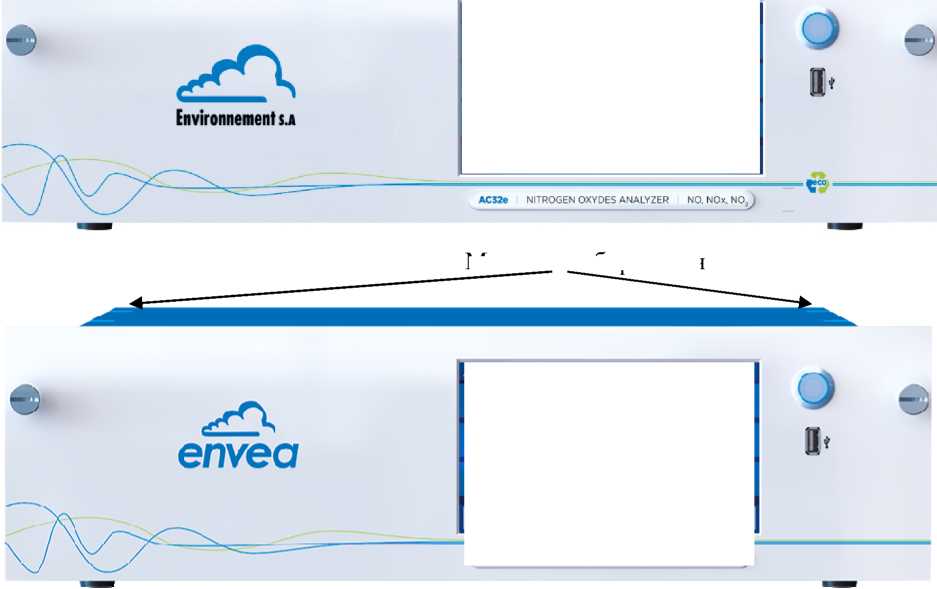

Рисунок 1 - Общий вид газоанализатора (с дисплеем)

Место пломбирования

Место пломбирования

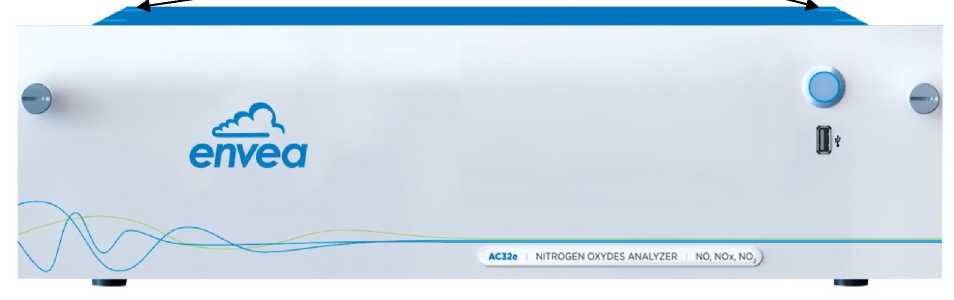

Рисунок 2 - Общий вид газоанализатора (без дисплея)

Рисунок 3 - Общий вид блока конвертера CNH3

Газоанализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет функции:

• - расчет содержания определяемого компонента;

• - отображение результатов измерений на ЖКИ дисплее газоанализатора;

• - передачу результатов измерений по интерфейсу связи с компьютером;

• - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

• - контроль общих неисправностей (связь, конфигурация);

• - контроль архивации измерений;

• - отображения результатов измерения и управления по цифровому интерфейсу Ethernet или Wi-Fi на ПК или электронных устройствах;

• - контроль внешней связи Ethernet, USB, Wi-Fi.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО газоанализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО газоанализаторов

Таблица 2 - Основные метрологические характеристики газоанализаторов ¹⁾

¹⁾ Для газоанализаторов, изготовленных до 2021 г. под торговой маркой «Environnement S.A.».

Таблица 4 - Метрологические характеристики газоанализаторов

¹⁾ Для газоанализаторов, изготовленных с 2021 г. под торговой маркой «ENVEA».

Таблица 5 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов в условиях эксплуатации при контроле ПДК в атмосферном воздухе и воздухе рабочей зоны в соответствии с Постановлением Правительства Российской Федерации № 1847 от 16.11.2020 г. п.п. 3.1.2 и 4.43

наносится на титульный лист руководства по эксплуатации типографским методом.

Таблица 7 - Комплектность газоанализатора

Сведения о методиках (методах) измерений приведены в главе 3 «Инструкция по эксплуатации» Руководства по эксплуатации.

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 г. № 2315

Постановление Правительства Российской Федерации № 1847 от 16.11.2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п.п. 3.1.2 и 4.43

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия

Техническая документация фирмы «ENVEA», Франция

Фирма «ENVEA», Франция

Адрес: 111, Boulevard Robespierre 78304 Poissy Cedex, France

Телефон: +33 (0) 139223800; факс: +33 (0) 139653808

Web-сайт: www.envea.global

E-mail: j.laplagne@envea.global

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» января 2022 г. № 49

Лист № 1 Регистрационный № 68259-17 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

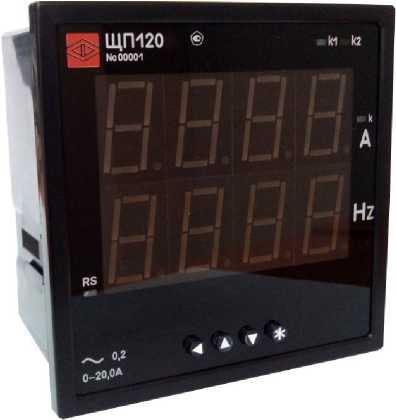

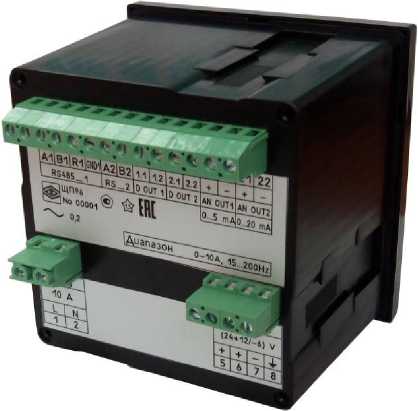

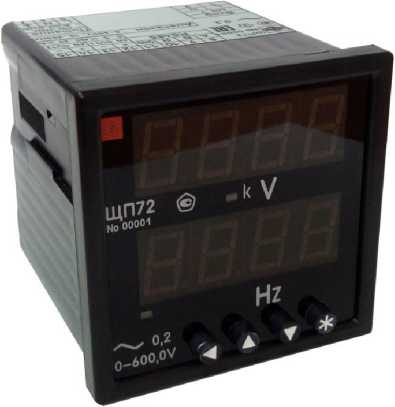

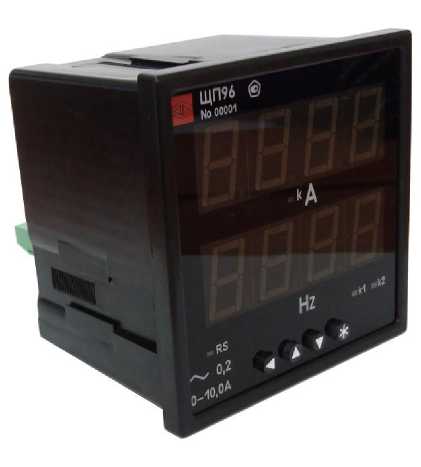

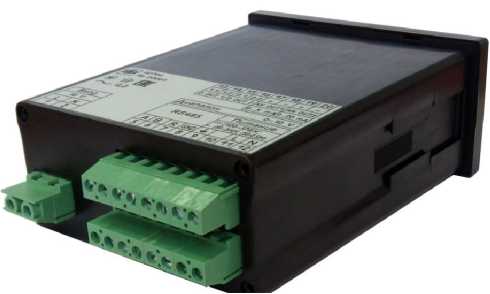

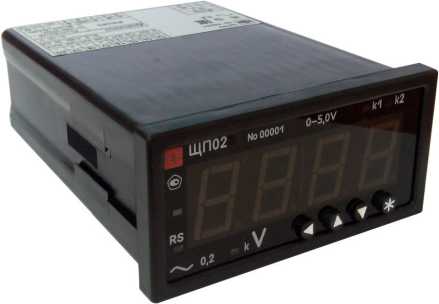

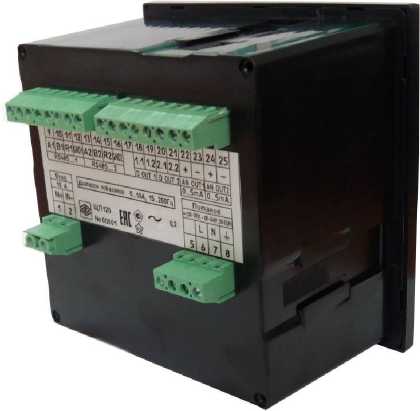

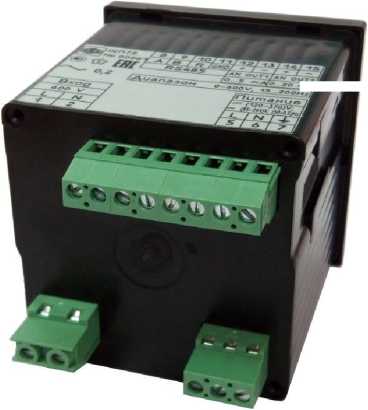

Приборы щитовые цифровые электроизмерительные ЩП02, ЩП72, ЩП96, ЩП120

Приборы щитовые цифровые электроизмерительные ЩП02, ЩП72, ЩП96, ЩП120 предназначены для измерений и преобразований силы переменного тока, напряжения переменного тока и частоты в однофазных и трехфазных электрических сетях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485.

Принцип действия приборов щитовых цифровых электроизмерительных ЩП02, ЩП72, ЩП96, ЩП120 (далее по тексту - приборы) основан на аналого-цифровом преобразовании входных величин и последующем расчете параметров электрической сети. Приборы обеспечивают передачу измеренных и вычисляемых параметров по цифровому интерфейсу RS485. Варианты поддерживаемых протоколов обмена:    ModBus RTU,

ГОСТ Р МЭК 60870-5-101-2006.

Приборы обеспечивают отображение измеренных параметров на цифровых cемисегментных индикаторах в различных комбинациях, в зависимости от заказа.

Приборы для отображения результатов измерения могут иметь следующие виды отсчетных устройств (ОУ):

• - цифровое ОУ;

• - цифровые и дискретно-аналоговые ОУ (приборы ЩП120).

Приборы ЩП120 могут иметь исполнение с цветной комбинированной индикацией.

Для прибора ЩП120 предусмотрена возможность программирования порогов изменения цвета индикации цифрового и дискретно-аналогового ОУ.

Приборы могут иметь исполнение без цифрового интерфейса RS485.

Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы прибора.

Приборы имеют возможность выбора вида отображаемых на индикаторах текущих параметров от кнопок управления на передней панели или с помощью меню настроек.

Приборы имеют возможность оперативного изменения яркости свечения через цифровой интерфейс RS485 с помощью программы конфигуратора и/или от кнопки управления на передней панели.

Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать приборы в автоматизированных системах различного назначения.

Приборы могут применяться для работы в составе технических средств атомных станций (ТС АС) в соответствии с классом безопасности 4 по НП-001-15.

Приборы являются одноканальными однопредельными и имеют исполнения (в зависимости от заказа), отличающиеся по габаритным размерам, диапазонам входных напряжений, диапазонам измерений, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов, классу точности, эксплуатационному исполнению, специсполнению.

Приборы имеют возможность программирования положения десятичной точки, уровня контролируемых значений входных сигналов (уставок), оперативного изменения яркости свечения цифровых индикаторов.

Приборы имеют гальваническую развязку между цепями питания, входными и выходными цепями.

Приборы выпускаются в виде нескольких модификаций: ЩП02, ЩП72, ЩП96, ЩП120, отличающихся габаритными размерами. Информация об исполнении прибора (в зависимости от заказа) содержится в коде полного условного обозначения:

ЩПа - bl, b2 - с - d - e - f - g - h - i, где

а - исполнение прибора (по размеру передней рамки, мм);

bl - условное обозначение диапазона входного сигнала основного индикатора;

b2 - условное обозначение диапазона измерений частоты входного сигнала дополнительного индикатора;

c - условное обозначение напряжения питания;

d - наличие интерфейса RS485;

e - условное обозначение аналоговых и дискретных выходов;

f - цвет индикаторов;

g - класс точности;

h - эксплуатационное исполнение;

i - специсполнение.

Приборы имеют единый конструктив: ударопрочный, пылезащищенный, пластмассовый корпус щитового крепления. Приборы работоспособны при установке в любом положении. Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе 4 ГОСТ 2226l-94.

Доступ к внутренним частям приборов возможен только с нарушением пломб/этикеток.

Приборы являются восстанавливаемыми, ремонтируемыми изделиями.

Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки), габаритные и установочные размеры приведены на рисунках l - 5.

Место нанесения заводских (серийных номеров) - в верхней части лицевой панели; способ нанесения - накатка; формат - цифровой (символ «№» и 5 цифр).

Рисунок 1 - Общий вид приборов ЩП02

•И

Рисунок 2 - Общий вид приборов ЩП72

Рисунок 3 - Общий вид приборов ЩП96

Рисунок 4 - Общий вид приборов ЩП120

п. 1 - место клейма ОТК

п. 2 - место нанесения знака поверки

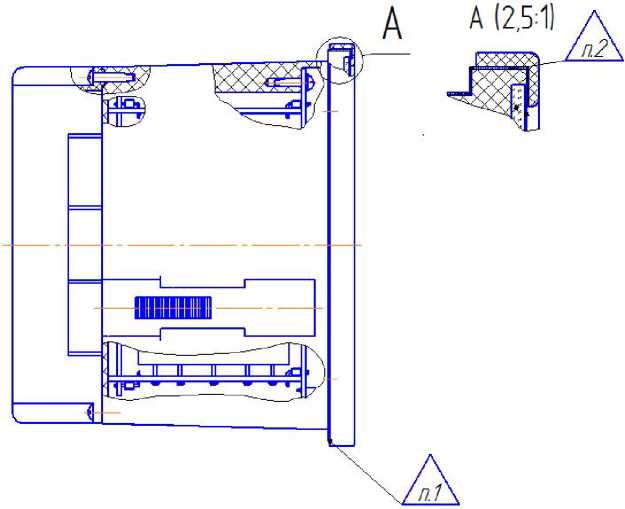

Рисунок 5 - Места нанесения клейма ОТК и знака поверки

Приборы оснащены микропроцессором, в память которого записано метрологически значимое встроенное программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением пломб.

При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний производится отметка в паспорте, которая содержит установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО.

Сведения об идентификационных данных ПО представлены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики приборов

Нормирующие значения при определении основной приведенной погрешности преобразования напряжения и силы переменного тока, частоты в выходной аналоговый сигнал представлены в таблице 3.

Диапазоны изменений выходного аналогового сигнала представлены в таблице 3.

Таблица 3

Приборы имеют возможность изменения диапазона преобразования входного сигнала в пределах диапазона измерений потребителем в процессе эксплуатации.

Пределы допускаемых дополнительных погрешностей, вызванных воздействием влияющих величин, представлены в таблице 4.

Таблица 4

Таблица 4.1 - Технические характеристики приборов

наносится на лицевую панель прибора, титульные листы Руководства по эксплуатации и паспорта типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в руководстве по эксплуатации 0ПЧ.140.342 РЭ в разделе 3 «Использование по назначению».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от

29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 240⁹ Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10’¹ до V10⁶ Гц»

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ТУ 26.51.43-235-05763903-2017 Приборы щитовые цифровые электроизмерительные ЩП02, ЩП72, ЩП96, ЩП120. Технические условия

Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)

Место нахождения: 428020, Чувашская Республика - Чувашия, город Чебоксары, проспект И.Я. Яковлева, дом 3

Адрес:   428020, Чувашская Республика - Чувашия город Чебоксары,

проспект И.Я. Яковлева, дом 3

ИНН 2128002051

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35, 36

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35, 36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

Место нахождения: 119361, г. Москва, ул. Озерная, д. 46.

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» января 2022 г. № 49

Регистрационный № 80516-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы контроля и измерения данных (СКИД)

Системы контроля и измерения данных (СКИД) предназначены для автоматизированных измерений массы нефтепродуктов и других технических жидкостей (далее - жидкостей), а также контроля параметров жидкости во время технологического процесса.

Принцип работы СКИД основан на прямом методе динамических измерений массы отпускаемой дозы жидкости.

СКИД представляет собой изделие, собранное на раме из сборочных единиц и оборудования, обеспечивающих требуемую производительность, безопасную и бесперебойную эксплуатацию.

СКИД состоит из:

• - средства измерения (СИ) массы;

• - системы фильтрации;

• - электро/пневмо управляемой запорно-регулирующей арматуры;

• - отсечной арматуры;

• - контрольно-измерительных приборов (КИП);

• - системы автоматизации и управления технологическими процессами (АСУ ТП).

СКИД выпускается в следующих модификациях TAUBER SKID STI, TAUBER SKID STM, которые отличаются наличием в составе TAUBER SKID STI электронасоса.

Наименование и тип СИ, применяемых в составе СКИД, приведены в таблице 1. Таблица 1 - Наименование и тип СИ, применяемых в составе СКИД

АСУ ТП СКИД состоит из следующих основных блоков:

• - шкаф управления с программируемыми контроллерами Siemens SIMATIC S7;

• - сенсорная панель управления, размещенная на шкафу управления, и/или АРМ оператора для удаленного мониторинга и управления системой.

АСУ ТП СКИД обеспечивает:

• - управление, контроль работы и защиту технологического оборудования СКИД;

• - сбор, обработку и хранение измерительной информации;

• - передачу результатов измерений;

• - аварийное закрытие запорной арматуры и отключение насоса при возникновении аварийных ситуаций.

Сенсорная панель управления или АРМ обеспечивает:

• - управление режимом работы СКИД;

• - отображение информации о заданной и отпущенной дозе, а также о параметрах измеряемой среды.

СКИД сертифицированы для работы во взрывоопасных зонах с видами взрывозащиты: взрывонепроницаемая оболочка и искробезопасная цепь.

Связь между составными частями СКИД осуществляется по цифровому интерфейсу. Общий вид и состав СКИД представлен на рисунке 1.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации СКИД пломбируют в соответствии с эксплуатационной документацией. Схемы пломбировки СКИД от несанкционированного доступа представлены на рисунках 2-3.

Шкаф

• 1 - Электронасос;

• 2 - Расходомер массовый;

• 3 - Фильтр-газоотделитель;

• 4 - АРМ;

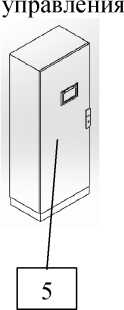

• 5 - Шкаф управления с сенсорной панелью управления.

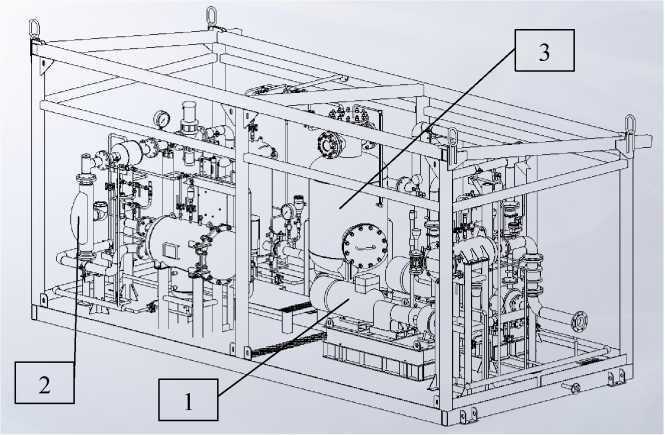

Рисунок 1 - Общий вид и состав СКИД

Заводские номера СКИД состоят из сочетания арабских цифр по системе нумерации предприятия-изготовителя, нанесены на металлическую табличку с помощью металлографической печати (металлографии) или гравировки, табличка с наименованием системы и заводским номером крепится на раму системы.

Знак поверки наносится в паспорт или свидетельство.

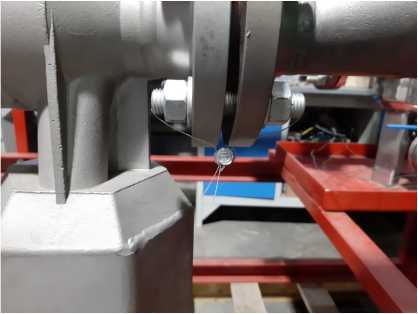

Рисунок 2 - Пломба поверителя, препятствующая демонтажу СИ

Место нанесения

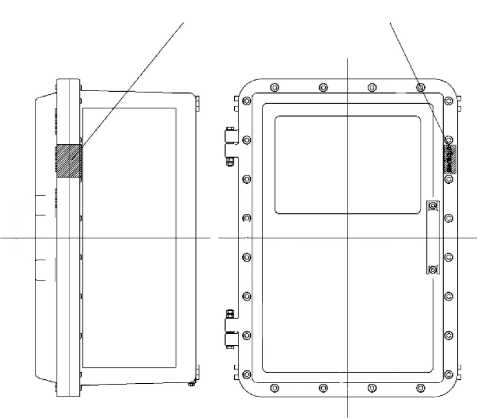

Рисунок 3 - Место нанесения пломбы эксплуатирующей организацией или изготовителем на шкаф управления

СКИД имеет встроенное программное обеспечение (далее - ПО), которое разделено на:

• - метрологически значимую часть ПО, используемую для: сбора, обработки и передачи измерительной информации. Данное ПО устанавливается в памяти отдельного программируемого контроллера Siemens SIMATIC S7 и защищено от несанкционированного доступа средствами шифрования, контроля доступа и верификацией самого контроллера. Идентификационные данные метрологически значимой части ПО приведены в таблице 2.

• - метрологически не значимую часть ПО, используемую для: отображения сведений о состоянии оборудования и измерительной информации, обеспечения безопасности и управления технологическими процессами СКИД, накопления и хранения архива, ведения журналов событий, осуществления информационного обмена СКИД с внешними информационными системами. Данное ПО устанавливается в памяти отдельного программируемого контроллера Siemens SIMATIC S7.

Уровень зашиты метрологически значимой части ПО в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 2 - Идентификационные данные метрологически значимой части ПО

Основные метрологические и технические характеристики приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на маркировочные таблички СКИД с помощью металлографической печати (металлографии) или гравировки ударно-точечным методом и на эксплуатационную документацию типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в документе «Руководство по эксплуатации», раздел 1 «Описание и работа».

Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости»

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ТУ 3689-011-16430381-2016 Системы контроля и измерения данных (СКИД). Технические условия

Общество с ограниченной ответственностью Производственная Компания «Таубер» (ООО ПК «Таубер»)

ИНН 7743037564

Адрес: 125438, РФ, г. Москва, Михалковская улица, дом 63 Б, строение 4

Телефон: +7 (495) 617-00-04

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон: +7 495-491-78-12; +7 495-491-86-55

E-mail: sittek@mail.ru, mce-info@mail.ru

Web-сайт: www.kip-mce.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311313.

¹

Газоанализаторы АС32е модификаций АС32е, АС32е/СМН₃ до 2021 г выпускались под торговой маркой «Environnement S.A.», с 2021 г. выпускаются под торговой маркой «ENVEA» (Приказ Росстандарта №1660 от 05.08.2021)

²

Пересчет значений объемной доли Х в млн^-1 (млрд^-1) в массовую концентрацию С, мг/м³ (мкг/м³), проводят по формуле: C = X М/Vm, где

М - молярная масса компонента, г/моль,

Vm - молярный объем газа-разбавителя - азота или воздуха, равный:

• - 22,4 дм³/моль при условиях (0 ^оС и 101,3 кПа) для атмосферного воздуха;

• - 24,04 дм³/моль при условиях (20 ^оС и 101,3 кПа) для воздуха рабочей зоны.

³

В графе «Назначение» указаны: А - контроль ПДК в атмосферном воздухе; РЗ -контроль ПДК в воздухе рабочей зоны

⁴

Нормирующее значение - верхний предел диапазона измерений.
