МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

16 апреля 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4. Контроль за испол£ени^дги^)08Н1Ш>оДРЖ№)Ш«Яв^ю Ц^собой-

  хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Заместитель Руководителя

  С.С.Голубев

сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

\______________________________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2021 г. № 557

Лист № 1 Регистрационный № 67213-17 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная количества газа оперативного узла учета газа газопровода «Точка выхода на берег - ООО «Ставролен»

Система измерительная количества газа оперативного узла учета газа газопровода «Точка выхода на берег - ООО «Ставролен» (далее - ИС) предназначена для измерений объемного расхода и объема газа, приведенных к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа), массового расхода и массы газа.

Принцип действия ИС основан на косвенном методе динамических измерений объемного расхода и объема газа, приведенных к стандартным условиям. Объемный расход газа при рабочих условиях измеряется с помощью ультразвукового преобразователя расхода и приводится к стандартным условиям методом     «р-пересчета»     по

ГОСТ 8.611-2013. Объем газа при стандартных условиях вычисляется интегрированием по времени объемного расхода газа, приведенного к стандартным условиям.

Массовый расход газа рассчитывается как произведение измеренных объемного расхода и плотности газа при рабочих условиях. Масса газа вычисляется интегрированием массового расхода газа по времени.

Конструктивно ИС состоит из:

• - блока фильтров (далее - БФ);

• - блока измерительных линий (далее - БИЛ);

• - блока измерений параметров качества газа (далее - БИК);

• - системы обработки информации.

В состав ИС входят следующие средства измерений:

• - преобразователи расхода газа ультразвуковые SeniorSonic с электронным модулем серии Mark (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 43212-09) (далее - SeniorSonic);

• - преобразователи плотности газа измерительные модели 7812 (регистрационный номер 15781-06);

• - преобразователь плотности газа GDM (регистрационный номер 62150-15) (далее -GDM);

• - хроматограф газовый промышленный специализированный МАГ модель КС 50.310-000 (регистрационный номер 51723-12) (далее - МАГ КС 50.310-000);

• - термопреобразователи сопротивления платиновые серии 65 (регистрационный номер 22257-11) (далее - ТСП 65);

• - преобразователи измерительные Rosemount 3144P (регистрационный номер 56381-14) (далее - Rosemount 3144P);

• - преобразователи давления измерительные 3051 исполнения TA (регистрационный номер 14061-10) (далее - 3051TA);

• - преобразователи давления измерительные 3051 исполнения CD (регистрационный номер 14061-10) (далее - 3051CD);

• - датчики оптические инфракрасные Drager модели Polytron 2 IR исполнения 334 (регистрационный номер 53981-13) (далее - Polytron 2 IR);

• - преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии K (регистрационный номер 22153-08) (далее - барьеры искрозащиты K);

• - контроллеры измерительные FloBoss модели S600+ (регистрационный номер 38623-11) (далее - FloBoss S600+) (основной и резервный);

• - контроллер SCADAPack 357 на основе измерительных модулей серии 5000 (регистрационный номер 50107-12) (далее - SCADAPack 357).

ИС представляет собой единичный экземпляр измерительной системы, спроектированной для объекта «Газопровод «Точка выхода на берег - ООО «Ставролен» из компонентов серийного производства (ИС-2 по ГОСТ Р 8.596-2002). Измерение параметров газа осуществляется с помощью измерительных каналов (далее - ИК) ИС, состав и метрологические характеристики которых представлены в таблице 3.

ИС обеспечивает выполнение следующих основных функций:

• - измерение объемного расхода газа при рабочих условиях, плотности газа при рабочих условиях, температуры, давления и компонентного состава газа;

• - измерение перепада давления на фильтрах и уровня конденсата в фильтрах;

• - измерение довзрывоопасных концентраций горючих газов и паров в рабочей зоне технологических блоков;

• - вычисление объема газа при рабочих условиях, объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа;

• - вычисление плотности газа при стандартных условиях, вязкости, показателя адиабаты, теплоты сгорания, числа Воббе газа по компонентному составу;

• - индикация, регистрация, хранение и передача в системы верхнего уровня текущих, средних и интегральных значений измеряемых и вычисляемых параметров;

• - диагностика работоспособности ИК;

• - контроль, индикация и сигнализация предельных значений измеряемых параметров;

• - контроль метрологических характеристик ИК;

• - формирование, архивирование и печать отчетов о результатах измерений и по учету газа, протоколов контроля метрологических характеристик;

• - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Пломбирование СИ, входящих в состав ИС, осуществляется в соответствии с описаниями типа данных СИ.

Общий вид и структурная схема ИС представлены на рисунках 1 и 2.

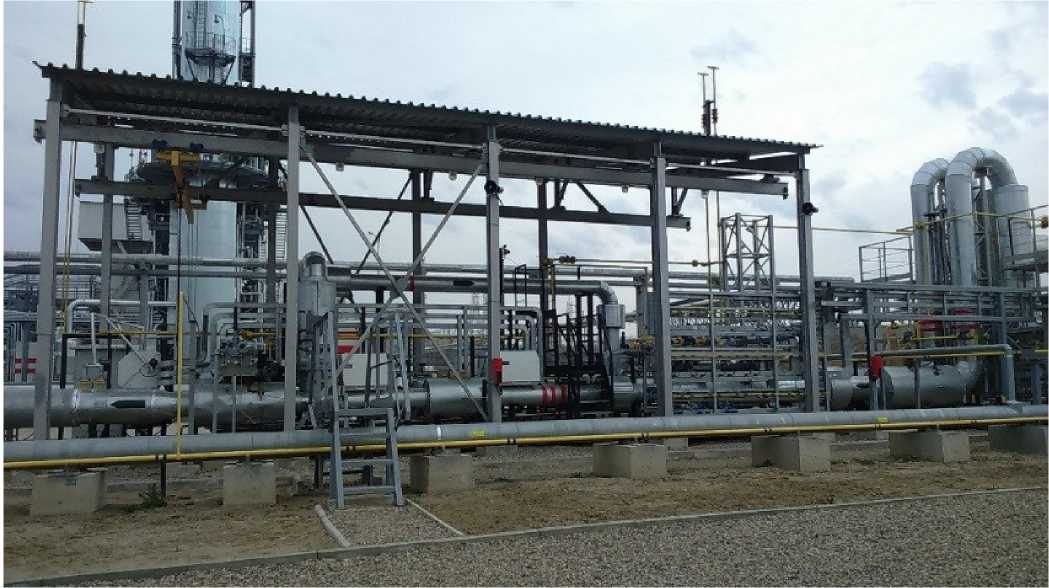

Рисунок 1 - Общий вид ИС

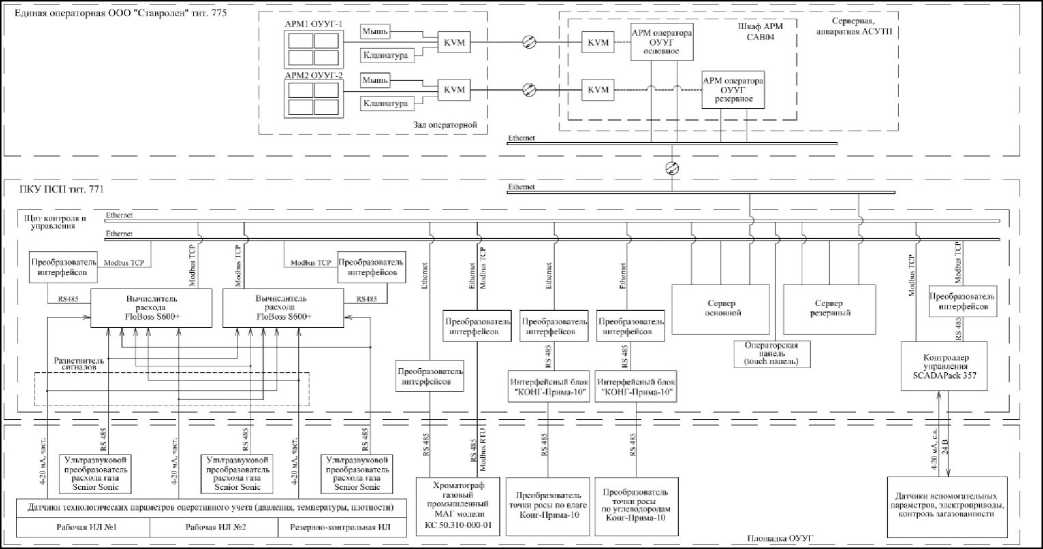

Рисунок 2 - Структурная схема ИС

Программное обеспечение

Программное обеспечение (далее - ПО) ИС реализовано на базе ПО FloBoss S600+ и SCADAPack 357.

ПО ИС обеспечивает реализацию функций ИС. Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации ПО, защиты от несанкционированного доступа.

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя и пломбировкой FloBoss S600+ и SCADAPack 357.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО ИС приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 4 - Метрологические характеристики ИК компонентного состава газа

Таблица 5 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист руководства по эксплуатации ИС типографским способом.

Таблица 6 - Комплектность ИС

приведены в эксплуатационном документе и в инструкции «Государственная система обеспечения единства измерений. Объем и масса газа. Методика измерений системой измерительной количества газа оперативного узла учета газа газопровода «Точка выхода на берег - ООО «Ставролен», регистрационный номер ФР.1.29.2020.37486.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «16» апреля 2021 г. № 557

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
