МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

№    1605

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

измерений в части конструктивных   изменений,   не

на их метрологические характеристики, согласно приложению к приказу.

• 2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя Е.Р.Лазаренко f                           \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « 04 »___июдя 2024 г. № ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июля 2024 г. № 1605

Регистрационный № 39144-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15

Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15 (далее - термометры) предназначены для измерения температуры твердых тел, жидких и газообразных сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру.

Принцип действия термометров основан на зависимости электрического сопротивления его чувствительного элемента от температуры.

Термометры состоят из чувствительного элемента (ЧЭ), защитной арматуры (корпуса) и элементов подключения к внешней измерительной цепи (клеммной головки или выводящих проводников).

В качестве ЧЭ используются проволочные чувствительные элементы ЧЭПТ-1 или тонкопленочные платиновые сенсоры. Термометры могут изготавливаться с одним или двумя ЧЭ (ТУ 4211-900-17113168-95).

Термометры выпускаются следующих модификаций и видов исполнений:

Термометры модификации ТПТ-7 состоят из монтажной части, выполненной из стальной трубки (сталь 12Х18Н10Т), эбонитовой ручки и выводящего кабеля (МГТФЭФ, МГТФЭС). Способ контакта с измеряемой средой - погружаемый.

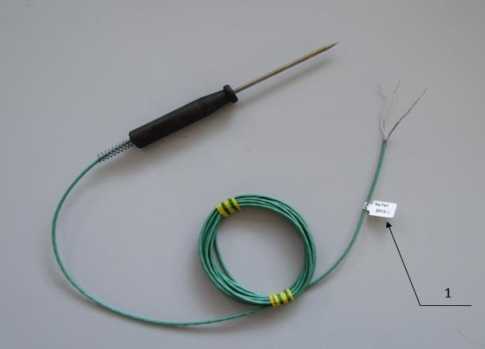

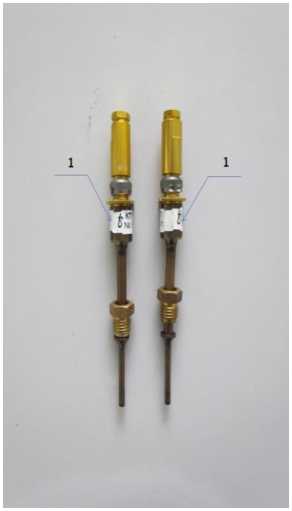

Рисунок 1 - Внешний вид термометра платинового технического ТПТ-7 (1 - место нанесения заводского номера)

Корпус термометров ТПТ-8 в исполнении ТПТ-8-1 выполнен в виде параллелепипеда, на дне которого размещен ЧЭ. Остальное пространство заполнено эпоксидной смолой. Элементы подключения к измерительной цепи выполнены либо в виде проволочных контактов, припаянных непосредственно к ЧЭ и выведенных наружу, либо в виде кабеля. По способу контакта с измеряемой средой - поверхностный.

Термометры ТПТ-8 в исполнении ТПТ-8-2 выполнены в виде спирали из платиновой проволоки, намотанной на плоский стеклотекстолитовый каркас, либо из соединенных между собой сенсоров, которые являются ЧЭ термометров. Внешне ЧЭ изолирован и защищен оболочкой из фторопластовой термоусадочной трубки. Выводы выполнены из провода МГТФ.

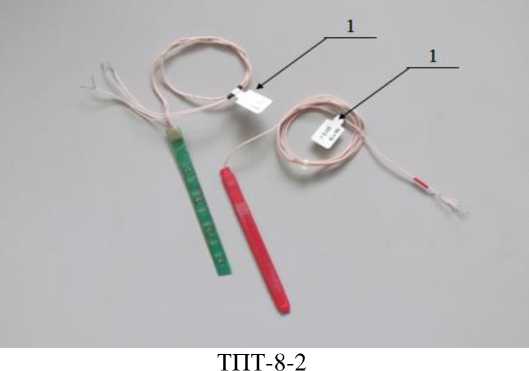

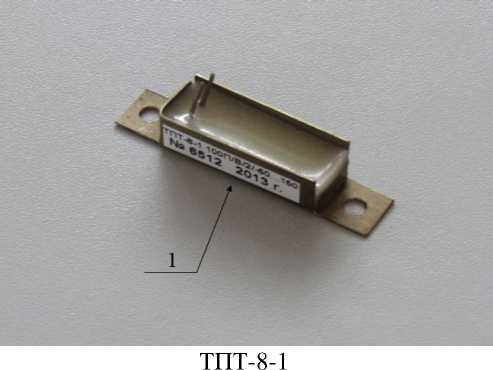

Рисунок 2 - Внешний вид термометра платинового технического ТПТ-8 (1 - место нанесения заводского номера)

Термометры модификации ТПТ-11 состоят из металлического корпуса (сталь 12Х18Н10Т, 08Х13) в виде трубки диаметром 10 мм и металлической головки из сплавов алюминия. Термометры в исполнении ТПТ-11-1 имеют гладкий корпус, монтаж осуществляется установкой в гнездо. ТПТ-11-2 и ТПТ-11-3 имеют на корпусе приваренное кольцо, ограничивающее погружаемую часть, и подвижный штуцер М20х1,5. Термометры ТПТ-11-3 имеют суженный участок длиной 60 мм в конце погружаемой части. Термометры ТПТ-11 представляют собой неразборную конструкцию.

для ТПТ-12

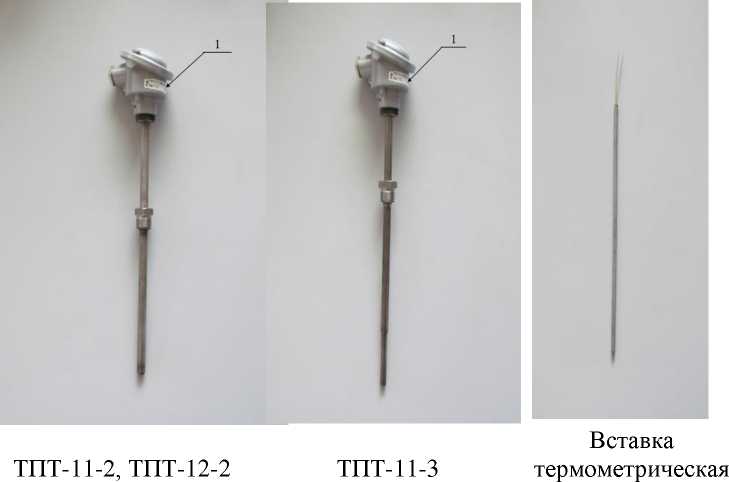

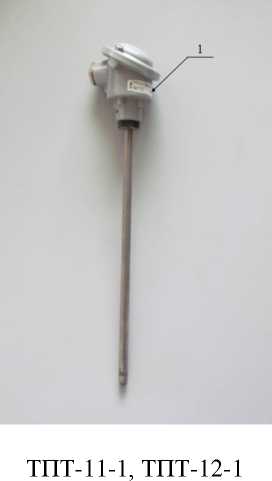

Рисунок 3 - Внешний вид термометров платиновых технических ТПТ-11 и ТПТ-12

(1 - место нанесения заводского номера)

Термометры модификации ТПТ-12 имеют разборную конструкцию. ЧЭ выполнен виде сменной термометрической вставки, которая помещена в защитную арматуру присоединена к контактам головки. Клеммная головка металлическая. Термометры исполнении ТПТ-12-1 устанавливаются в гнездо, а ТПТ-12-2 имеют в качестве монтажного элемента подвижный штуцер М20х1,5. Термометрическая вставка может поставляться как отдельное изделие.

Термометры ТПТ-13 имеют неразборную конструкцию. В качестве монтажного неподвижный штуцер М20х1,5, приваренный к корпусу термометра. имеет металлическую клеммную головку, а исполнение ТПТ-13-2 -

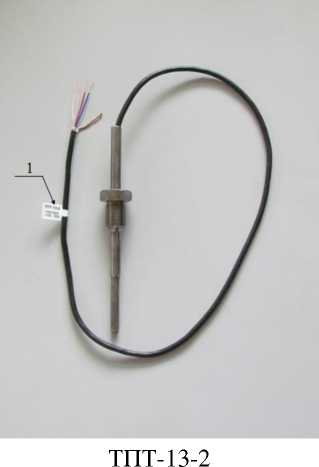

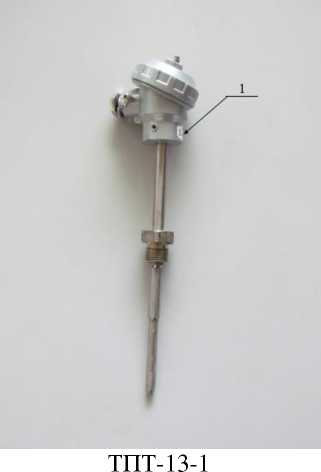

Рисунок 4 - Внешний вид термометра платинового технического ТПТ-13 (1 - место нанесения заводского номера)

Термометры модификации ТПТ-14 имеют неразборную конструкцию, корпус выполнен из стали 12Х18Н10Т. Подключение к внешней цепи осуществляется посредством кабельного вывода. Виды исполнения отличаются друг от друга длиной суженной части погружного конца термометра, которая составляет 60 мм для ТПТ-14-1 и 85 мм для ТПТ-14-2. Термометры устанавливаются в гнездо.

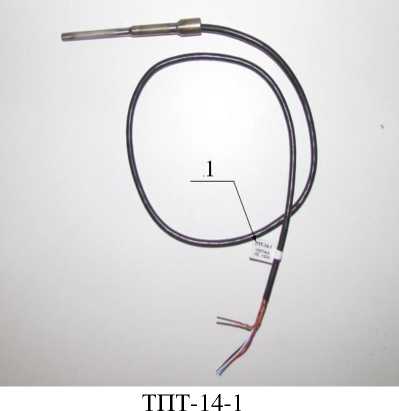

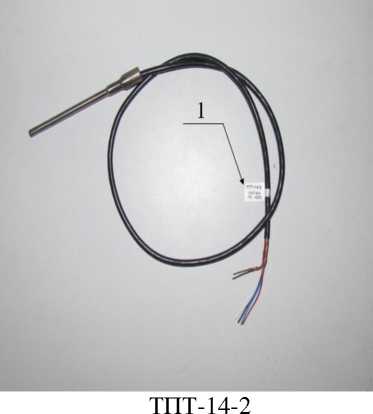

Рисунок 5 - Внешний вид термометра платинового технического ТПТ-14 (1 - место нанесения заводского номера)

Термометры модификации ТПТ-15 имеют корпус из стали 12Х18Н10Т в виде трубки диаметром 6 мм, клеммную головку из прессматериала АГ-4В. Виды исполнения отличаются друг от друга наличием и видом элементов крепления для монтажа. Термометры в исполнении ТПТ-15-1 имеют для крепления гайку М10х1, ТПТ-15-2 - штуцер с наружной резьбой М12х1,5, а ТПТ-15-3 специальный круговой зиг для фиксации термометра и определяющий длину погружаемой части.

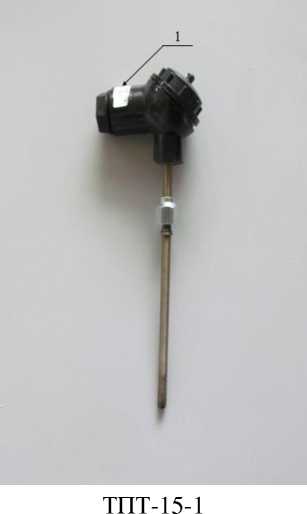

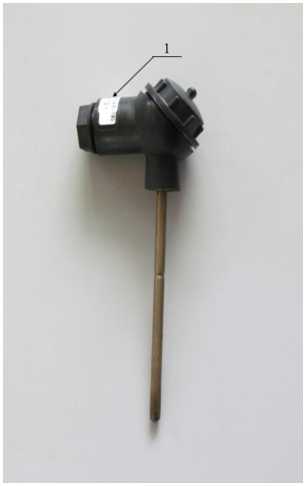

Рисунок 6 - Внешний вид термометра платинового технического ТПТ-15 (1 - место нанесения заводского номера)

ТПТ-15-3

Термометры предназначены для измерения температуры:

• - ТПТ-7 - при горячей и холодной переработке продуктов в пищевой промышленности;

• - ТПТ-8-1 - поверхности твердых тел и электродвигателей;

• - ТПТ-8-2 - обмоток электрических машин в электроэнергетике;

• - ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15 - жидких и газообразных сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру.

Заводской номер в виде обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, прикрепляемый к клеммным головкам или выводам термометров.

Пломбирование термометров не предусмотрено. Конструкция термометров не позволяет нанести знак поверки на средство измерений.

Метрологические и технические характеристики

и основные технические

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплект поставки соответствует таблице 3.

Таблица 3

приведены в разделе «Подключение и принцип действия» в ЕМТК.03.0000.00 ПС «Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15. Паспорт».

метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 4211-030-17113168-98 «Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15. Технические условия».

Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО»)

ИНН 7735057430

Юридический адрес: 124460, г. Москва, г. Зеленоград, к. 1213, кв. 135 Адрес места осуществления деятельности: 124460, г. Москва, пр-кт Генерала Алексеева, д. 35

Телефон: +7 (495) 989-52-17, многоканальный +7 (495) 745-05-84

Факс: +7 (495) 745-05-83

Web-сайт: www.termiko.ru

E-mail: info@termiko.ru

Государственный центр испытаний средств измерений Федеральное учреждение «Государственный региональный центр стандартизации, и испытаний в Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области»)

Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п. Менделеево

Тел. (495) 994-22-10, факс (495) 994-22-11

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации № 30083-08.

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июля 2024 г. № 1605

Регистрационный № 39145-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты термометров сопротивления из платины технические разностные

КТПТР-04, КТПТР-05, КТПТР-05/1

Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 (далее - комплекты термометров), предназначены для измерения температуры и разности температур теплоносителя в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях промышленных предприятий и теплоснабжающих организаций.

Принцип действия основан на зависимости электрического сопротивления двух подобранных по сопротивлению и температурному коэффициенту термометров сопротивления от измеряемой температуры.

Термометры подобраны между собой так, чтобы обеспечить заданную точность измерения температуры и разности температур во всем диапазоне измерения. По точности измерения разности температур комплекты термометров подразделяются на классы 1 и 2. В комплекты класса 1 входят термометры класса АА по ГОСТ 6651-2009, а в комплекты класса 2 термометры класса А.

Комплекты термометров состоят из двух и более специально подобранных термометров типа ТПТ-15 (ТУ 4211-030-17113168-98).

Термометры состоят из чувствительного элемента (ЧЭ), защитной арматуры (корпуса и элементов монтажа) и клеммной головки для подключения к внешней измерительной цепи.

В качестве ЧЭ используются проволочные чувствительные элементы ЧЭПТ-1 с НСХ 100П, 500П, 1000П или тонкопленочные платиновые сенсоры с НСХ Pt100, Pt500, Pt1000. Корпус выполнен из стали 12Х18Н10Т в виде трубки диаметром 6 мм, клеммная головка из прессматериала АГ-4В.

Внешний вид и место нанесения заводского номера термометров платиновых технических разностных КТПТР-04, ТПТР-05, КТПТР-05/1 представлены на рисунке 1.

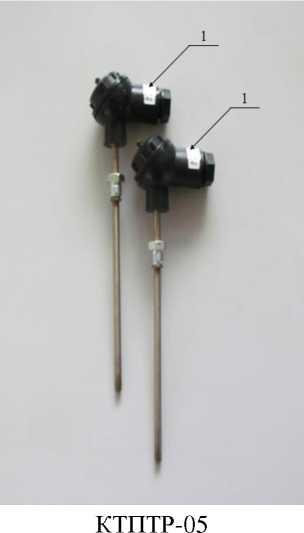

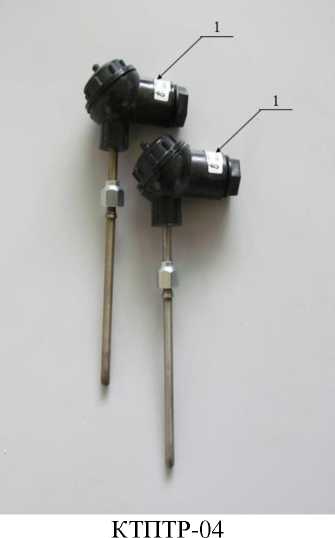

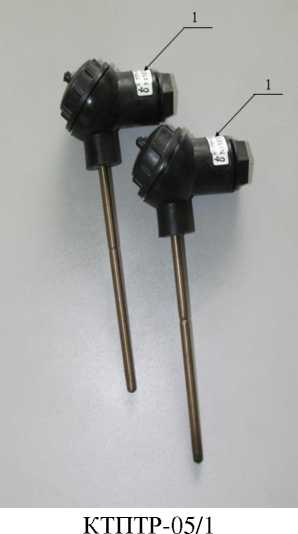

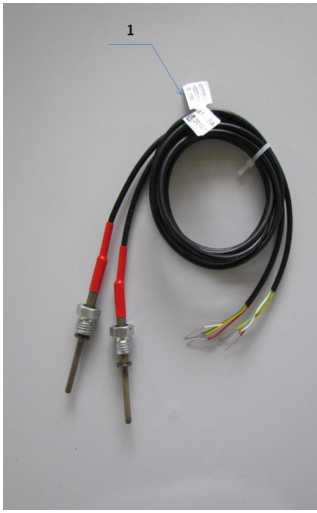

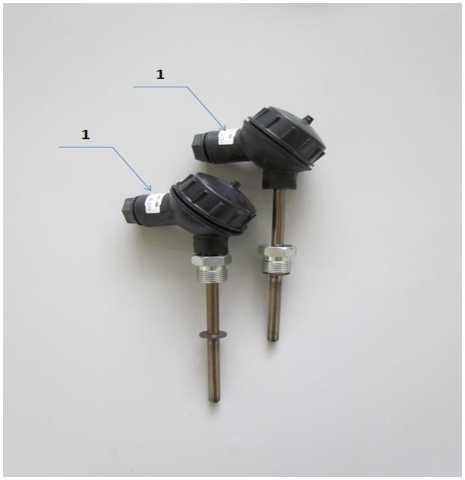

Рисунок 1 - Внешний вид комплектов термометров платиновых технических разностных КТПТР-04, ТПТР-05, КТПТР-05/1 (1 - место нанесения заводского номера)

Комплекты термометров отличаются друг от друга способом крепления при монтаже видом элементов для монтажа.

Комплекты термометров КТПТР-04 крепятся в трубопроводе непосредственно или защитной гильзе при помощи гайки М10х1;

Комплекты термометров КТПТР-05 крепятся в трубопроводе непосредственно или защитной гильзе при помощи штуцера с наружной резьбой М12х1,5,

Комплекты термометров КТПТР-05/1 имеют на корпусе специальный круговой зиг для фиксации и крепятся в трубопроводе только в защитной гильзе при помощи винта.

Заводской номер в виде в виде обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, прикрепляемый к клеммным головкам термометров комплекта.

Пломбирование комплектов термометров не предусмотрено. Конструкция комплектов термометров не позволяет нанести знак поверки на средство измерений.

Таблица 1 - Метрологические и основные технические характеристики

наносится на титульный лист Руководства по эксплуатации и Паспорта типографским способом.

Таблица 2 - Комплектность средства измерений

приведены в разделе 1.4 ЕМТК.07.1000.00 РЭ «Комплекты термометров сопротивления из платины технических разностных КТПТР-04, КТПТР-05, КТПТР-05/1. Руководство по эксплуатации» и ЕМТК.07.1000.00 ПС «Комплекты термометров сопротивления из платины технических разностных КТПТР-04, КТПТР-05, КТПТР-05/1. Паспорт».

метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 4211-071-17113168-98 «Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1. Технические условия».

Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО»)

ИНН 7735057430

Юридический адрес: 124460, г. Москва, г. Зеленоград, к. 1213, кв. 135 Адрес места осуществления деятельности: 124460, г. Москва, г. пр-кт Генерала Алексеева, д. 35

Телефон: +7 (495) 989-52-17, многоканальный +7 (495) 745-05-84

Факс: +7 (495) 745-05-83

Web-сайт: www.termiko.ru

E-mail: info@termiko.ru

Государственный центр испытаний средств измерений Федеральное учреждение «Государственный региональный центр стандартизации, и испытаний в Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области») Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п. Менделеево

Тел. (495) 994-22-10, факс (495) 994-22-11

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-08.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июля 2024 г. № 1605

Регистрационный № 46155-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19,

ТПТ-21, ТПТ-25Р

Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р (далее - термометры) предназначены для измерения температуры твердых тел, жидких и газообразных сред.

Принцип действия термометров основан на зависимости электрического сопротивления его чувствительного элемента от температуры.

Термометры состоят из чувствительного элемента (ЧЭ), помещенного в защитную арматуру (корпус) и элементов подключения к внешней измерительной цепи (клеммной головки, разъема или выводящих проводников).

В качестве ЧЭ используются проволочные чувствительные элементы ЧЭПТ-1 или тонкопленочные платиновые сенсоры. Термометры могут изготавливаться с одним или двумя ЧЭ (ТУ 4211-900-17113168-95).

Подключение термометров к измерительным устройствам может осуществляться по двух-, трех- или четырехпроводной схеме.

Для термометров, предназначенных для измерения температур до плюс 500 °С, монтаж ЧЭ внутри корпуса осуществляется проводниками, выполненными из серебра (С). Для термометров, измеряющих температуру до плюс 300 °С применяются внутренние проводники из провода ПНЭТ-имид (Н).

Модификации и виды исполнения термометров приведены в таблице 1.

Таблица 1

Термометры модификации ТПТ-1 состоят из металлического корпуса (сталь 12Х18Н10Т, 08Х13) в виде трубки диаметром 10 мм, 8 мм или 6 мм и контактной головки из прессматериала АГ-4В, полиамида стеклонаполненного или стали 12Х18Н10Т.

Термометры в исполнении ТПТ-1-1, ТПТ-1-3 и ТПТ-1-4 имеют на корпусе приваренное кольцо, ограничивающее погружаемую часть, и подвижный штуцер М20х1,5 при помощи которого термометр закрепляют при монтаже. Расстояние от головки до упорного кольца составляет 120 или 70 мм в зависимости от вида исполнения.

Термометры в исполнении ТПТ-1-2 и ТПТ-1-5 имеют гладкий корпус, монтаж осуществляется посредством установки в гнездо, исполнения различаются друг от друга диаметром монтажной части (10, 8 или 6 мм).

Внешний вид и место нанесения заводского номера термометров ТПТ-1 представлены на рисунке 1.

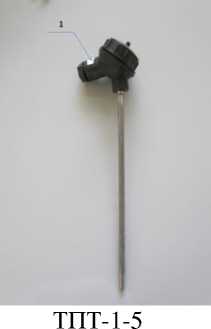

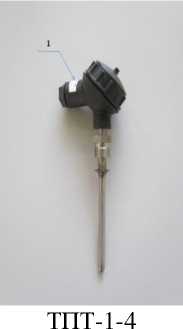

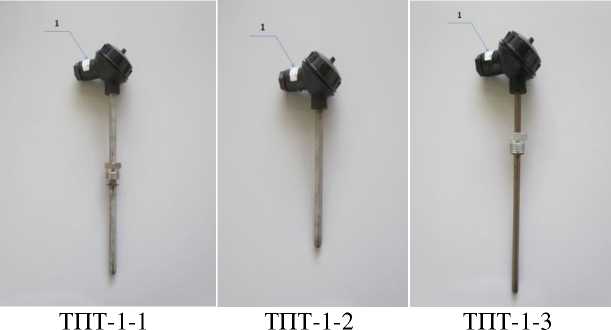

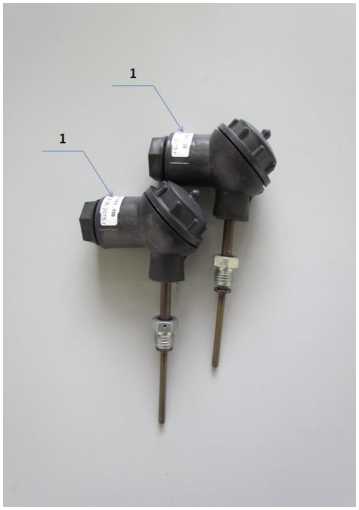

Рисунок 1 - Внешний вид термометра платинового технического ТПТ-1 (1 - место нанесения заводского номера)

Термометры модификации ТПТ-17 состоят из корпуса и выводящего кабеля. Корпус изготовлен из стальной трубки (сталь 12Х18Н10Т). Виды исполнения ТПТ-17-1 и ТПТ-17-2 отличаются как размерами монтажной части, так и способом закрепления выводящего кабеля в корпусе, что обеспечивает требуемую степень защиты от воздействия воды. Для изготовления выводов для термометра ТПТ-17-1 применяется провод КММ 4х0,12, для ТПТ-17-2 - провод МГТФЭ 4х0,12.

Внешний вид и место нанесения заводского номера термометров ТПТ-17 представлены на рисунке 2.

ТПТ-17-2

ТПТ-17-1

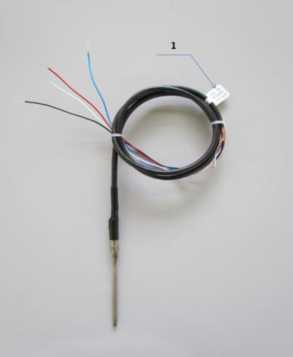

Рисунок 2 - Внешний вид термометра платинового технического ТПТ-17 (1 - место нанесения заводского номера)

Термометры модификации ТПТ-19 состоят из металлического корпуса (сталь 12Х18Н10Т) в виде трубки диаметром 4 мм. На корпусе термометра имеется приваренное кольцо, ограничивающее погружаемую часть и подвижный штуцер М12х1,5, служащие элементами крепления термометра.

Виды исполнения отличаются друг от друга элементами подсоединения к измерительному устройству. Термометры в исполнении ТПТ-19-1 имеют контактную головку, термометры ТПТ-19-2 - разъем РС4ТВ с резьбовым соединением, а термометры ТПТ-19-3 присоединяются к внешней измерительной цепи посредством кабельного вывода (КММФЭ).

Внешний вид и место нанесения заводского номера термометров представлены на рисунке 3.

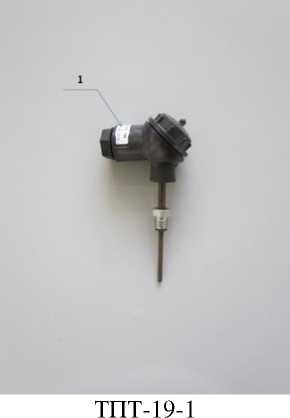

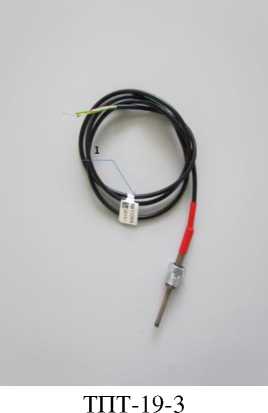

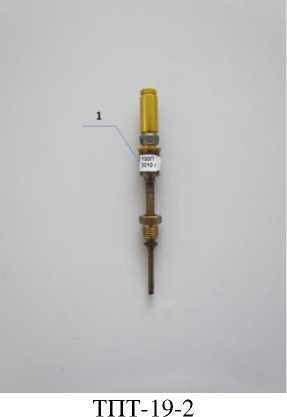

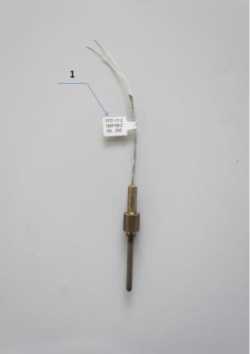

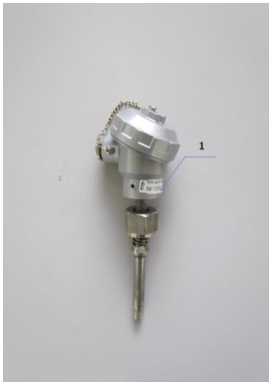

Рисунок 3 - Внешний вид термометра платинового технического ТПТ-19. (1 - место нанесения заводского номера)

конструкцию, корпус выполнен из стали 12Х18Н10Т в виде трубки диаметром погружаемой части. Подключение к внешней цепи осуществляется посредством вывода (МГТФ 4х0,12). Термометры устанавливаются в гнездо.

Внешний вид и место нанесения заводского номера термометров ТПТ-21 представлены на рисунке 4.

Термометр модификации ТПТ-25Р (вид исполнения ТПТ-21-1Р, ТПТ-25-2Р) состоит из корпуса и металлической клеммной головки. Корпус выполнен из стали 12Х18Н10Т в виде трубки диаметром 10 мм с размещенными на ней элементами крепления термометра подвижную гайку М27х2. Исполнения отличаются друг от друга формой и размерами клеммной головки.

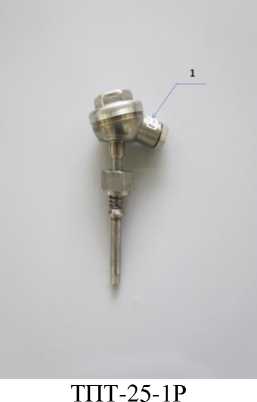

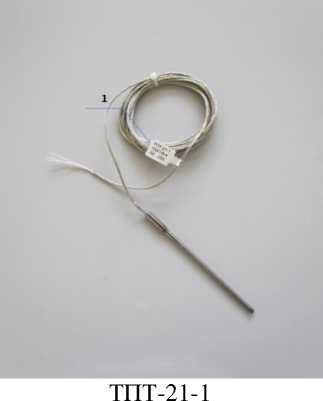

Рисунок 4 - Внешний вид термометра платинового технического ТПТ-21, ТПТ-25Р

(1 - место нанесения заводского номера)

ТПТ-25-2Р

Термометры относятся к неразборным и неремонтируемым изделиям.

Термометры ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21 и ТПТ-25Р являются погружными и предназначены для измерения температуры:

• - ТПТ-1, ТПТ-19 - жидких и газообразных сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру;

• - ТПТ-17 - природного газа;

• - ТПТ-21 - в воздухоразделительных установках;

• - ТПТ-25Р - подшипников и масла в них.

Заводской номер в виде обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, прикрепляемый к клеммным головкам или выводам термометров.

Пломбирование термометров не предусмотрено. Конструкция термометров не позволяет нанести знак поверки на средство измерений.

Таблица 2 - Допуски по сопротивлению при 0 °С (допуск Ro)

Таблица 3 -

и основные технические

наносится на титульный лист Руководства по эксплуатации и Паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе «Порядок работы» ЕМТК.01.0000.00ПС «Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р. Паспорт».

метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 4211-010-17113168-2010 «Термометры сопротивления из платины ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р. Технические условия».

Государственный центр испытаний средств измерений учреждение «Государственный региональный центр стандартизации, и испытаний в Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области») Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, пгт. Менделеево

Тел. (495) 994-22-10, факс (495) 994-22-11

http://www.mencsm.ru

E-mail: info@mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-14.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июля 2024 г. № 1605

Регистрационный № 46156-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты термометров сопротивления из платины технических разностных

КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08

Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 (далее - комплекты термометров), предназначены для измерения температуры и разности температур теплоносителя в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях промышленных предприятий и теплоснабжающих организаций.

Принцип действия основан на зависимости электрического сопротивления двух или более подобранных по сопротивлению и температурному коэффициенту термометров сопротивления от измеряемой температуры.

Термометры подобраны между собой так, чтобы обеспечить заданную точность измерения температуры и разности температур во всем диапазоне измерения. По точности измерения разности температур комплекты термометров подразделяются на классы 1 и 2. В комплекты класса 1 входят термометры класса АА по ГОСТ 6651-2009, а в комплекты класса 2 термометры класса А.

Комплекты термометров состоят из двух и более подобранных по сопротивлению и температурному коэффициенту термометров типа ТПТ-1, ТПТ-19 (ТУ 4211-010-17113168-2010) или ЧЭПТ-3 (ТУ 4211-900-17113168-95).

Термометры состоят из чувствительного элемента (ЧЭ), защитной арматуры (корпуса и элементов монтажа) и элементов подключения к внешней измерительной цепи (клеммной головки, разъема или кабельного вывода). В качестве ЧЭ используются проволочные чувствительные элементы ЧЭПТ-1 с НСХ 100П, 500П, 1000П или тонкопленочные платиновые сенсоры с НСХ Pt100, Pt500, Pt1000.

Внешний вид и место нанесения заводского номера комплектов термометров КТПТР-01 и КТПТР-03 представлены на рисунке 1.

КТПТР-01

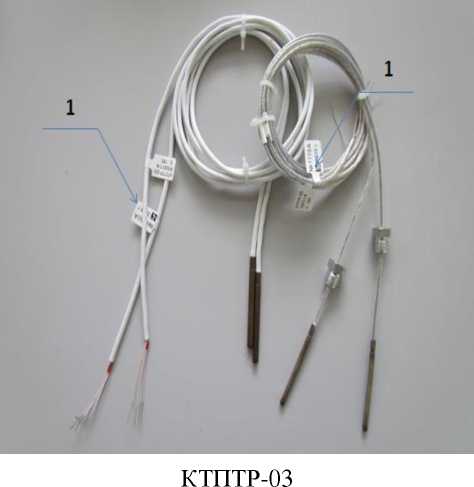

Рисунок 1 - Внешний вид комплектов термометров платиновых технических разностных КТПТР-01, КТПТР-03 (1 - место нанесения заводского номера)

Термометры, входящие в комплект модификации КТПТР-01, состоят из металлического корпуса (сталь 12Х18Н10Т) в виде трубки диаметром 6 или 8 мм и контактной головки из прессматериала АГ-4В или полиамида стеклонаполненного. Термометры комплекта имеют на корпусе приваренное кольцо, ограничивающее погружаемую часть, и подвижный штуцер М20х1,5 при помощи которого термометр закрепляют в трубопроводе. Расстояние от головки до упорного кольца составляет 70 мм. Комплект термометров модификации КТПТР-03 состоит из двух или нескольких чувствительных элементов ЧЭПТ-3. Термометры комплекта имеют металлический корпус в виде гильзы. Присоединение к измерительной цепи осуществляется посредством герметизированного кабельного вывода. Способ крепления -установка в гнездо.

Комплект термометров модификации КТПТР-06, КТПТР-07, КТПТР-08 имеют одинаковую погружную часть - металлический корпус (сталь 12Х18Н10Т) в виде трубки диаметром 4 мм. На корпусе имеется приваренное кольцо, ограничивающее погружаемую часть, и подвижный штуцер М12х1,5, служащие элементами крепления термометра в трубопроводе. Виды исполнения отличаются друг от друга элементами подсоединения к измерительному устройству. Термометры комплектов модификации КТПТР-06 имеют контактную головку, термометры комплектов модификации КТПТР-07 - разъем РС4ТВ с резьбовым соединением, а термометры комплектов модификации КТПТР-08 присоединяются к внешней измерительной цепи посредством кабельного вывода (КММФЭ).

Внешний вид и место нанесения заводского номера комплектов термометров КТПТ-06, КТПТР-07, КТПТР-08 представлен на рисунке 2.

КТПТР-07

КТПТР-08

Рисунок 2 - Внешний вид комплектов термометров платиновых технических разностных КТПТР-06, КТПТР-07, КТПТР-08 (1 - место нанесения заводского номера)

Подключение термометров к измерительным устройствам осуществляется по четырехпроводной схеме.

Способ контакта с измеряемой средой - погружаемый. Способ крепления -непосредственно на трубопроводе или в защитной гильзе. Термометры комплекта относятся к неразборным и неремонтируемым изделиям.

Заводской номер в виде обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, прикрепляемый к клеммным головкам или выводам термометров, входящих в комплект.

Пломбирование комплектов термометров не предусмотрено. Конструкция комплектов термометров не позволяет нанести знак поверки на средство измерений.

Таблица 1 -

и основные технические

наносится на титульный лист Руководства по эксплуатации и Паспорта типографским способом.

Таблица 2 - Комплектность средства измерений

приведены в разделе 1.4 ЕМТК.07.0000.00 РЭ «Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08. Руководство по эксплуатации» и ЕМТК.07.0000.00 ПС «Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08. Паспорт».

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 4211-070-17113168-2010 «Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08. Технические условия».

Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО»)

ИНН 7735057430

Юридический адрес: 124460, г. Москва, г. Зеленоград, к. 1213, кв. 135

Адрес места осуществления деятельности: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 35

Телефон: +7 (495) 989-52-17, многоканальный +7 (495) 745-05-84 Факс: +7 (495) 745-05-83

E-mail: info@termiko.ru

Web-сайт: www.termiko.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области») Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, пгт. Менделеево

Тел. (495) 994-22-10, факс (495) 994-22-11

E-mail: info@mencsm.ru

Web-сайт: http://www.mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-14.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июля 2024 г. № 1605

В состав СИКН входят показывающие СИ объема, давления и температуры, применяемые для контроля технологичесиких режимов работы СИКН.

СИКН обеспечивает выполнение следующих основных функций:

• - автоматические измерения массы нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности, содержания воды и вязкости нефти;

• - измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

• - проведение поверки и контроля метрологических характеристик (КМХ) ТПР применением ТПУ;

• - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть нефтепродукты. Методы отбора проб»;

• - автоматический контроль параметров измеряемого потока, их индикацию сигнализацию нарушений установленных границ;

• - защиту информации от несанкционированного доступа к програмными средствами.

Для исключения возможности несанкционированного вмешательства средства измерений снабжены средствами защиты (пломбировки) в соответствии с описанием типа на средства измерений, или эксплуатационной документацией, или МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

Нанесение знака поверки на СИКН не предусмотрено.

Заводской номер 45 в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на шильд-табличку блок-бокса блока измерений показателей качества нефти СИКН.

Программное обеспечение

Програмное обеспечение (ПО) СИКН (ИВК, автоматизированные рабочие места (АРМ) оператора) обеспечивает реализацию функций СИКН. Наименования ПО и идентификационные данные указаны в таблице 2.

Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Т а б л и ц а 2 -

данные ПО

Метрологические и основные технические характеристики приведены в таблицах 3, 4.

Т а б л и ц а 3 - Метрологические характеристики

Т а б л и ц а 4 - Основные технические

наносится в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.

Т а б л и ц а 5 - Комплектность

приведены в документе МН 1248-2022 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 200 ПСП «Карабашский ТП» ПАО «Татнефть», ФР.1.29.2022.44519.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.587-2019 «ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Изготовитель

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Адрес: 450005, г. Уфа, ул. 50-летия Октября, д. 24 E-mail: nefteavtomatika@nefteavtomatika.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институти расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Телефон (факс): +7(843) 272-70-62, 272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

в части вносимых изменений

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») ИНН 0278005403

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.
