№2887 от 15.12.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 290917
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии
от 17 ноября 2021 г. № 2580 "Об утверждении типов средств измерений"
Приказы по основной деятельности по агентству Вн. Приказ № 2887 от 15.12.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» декабря 2021 г. № 2887
Лист № 1 Регистрационный № 83722-21 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка поверочная на базе лопастного счетчика СИКН №96
Назначение средства измеренийУстановка поверочная на базе лопастного счетчика СИКН №96 (далее - Установка) предназначена для измерений, хранения и передачи единицы объема и объемного расхода протекающей жидкости.
Описание средства измеренийПринцип действия Установки основан на прямом методе динамических измерений объема и объемного расхода протекающей жидкости.
При прямом методе динамических измерений объем и объемный расход определяют с применением измерительных компонентов: счетчика жидкости эталонного лопастного, термопреобразователя измерительного в комплекте с термопреобразователем сопротивления платиновым, преобразователя давления измерительного, комплекса измерительно-вычислительного, который преобразует сигналы и вычисляет объем и объемный расход нефти по реализованному в нем алгоритму.
Установка поверочная на базе лопастного счетчика входит в состав системы измерений количества и показателей качества нефти № 96 Омской ЛПДС Омского РНУ АО «Транснефть - Западная Сибирь».
Монтаж и наладка Установки осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами на ее компоненты.
В состав Установки входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.
Таблица 1- Состав Установки
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчик жидкости эталонный лопастной |
18307-99 |
|
Преобразователь измерительный Rosemount 3144Р |
56381-14 |
|
Термопреобразователь сопротивления платиновый 65 |
22257-11 |
|
Преобразователь давления измерительный EJX |
28456-09 |
|
Комплекс измерительно-вычислительный ТН-01 (далее - ИВК) |
67527-17 |
Конструкцией Установки место нанесения заводского номера, обеспечивающее его сохранность в процессе эксплуатации, не предусмотрено. Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией Установки, предусмотрены места установки пломб (фланцы, крышка клеммой коробки), несущих на себе знак поверки (оттиск клейма поверителя), который наносится методом давления на свинцовые (пластмассовые) пломбы.

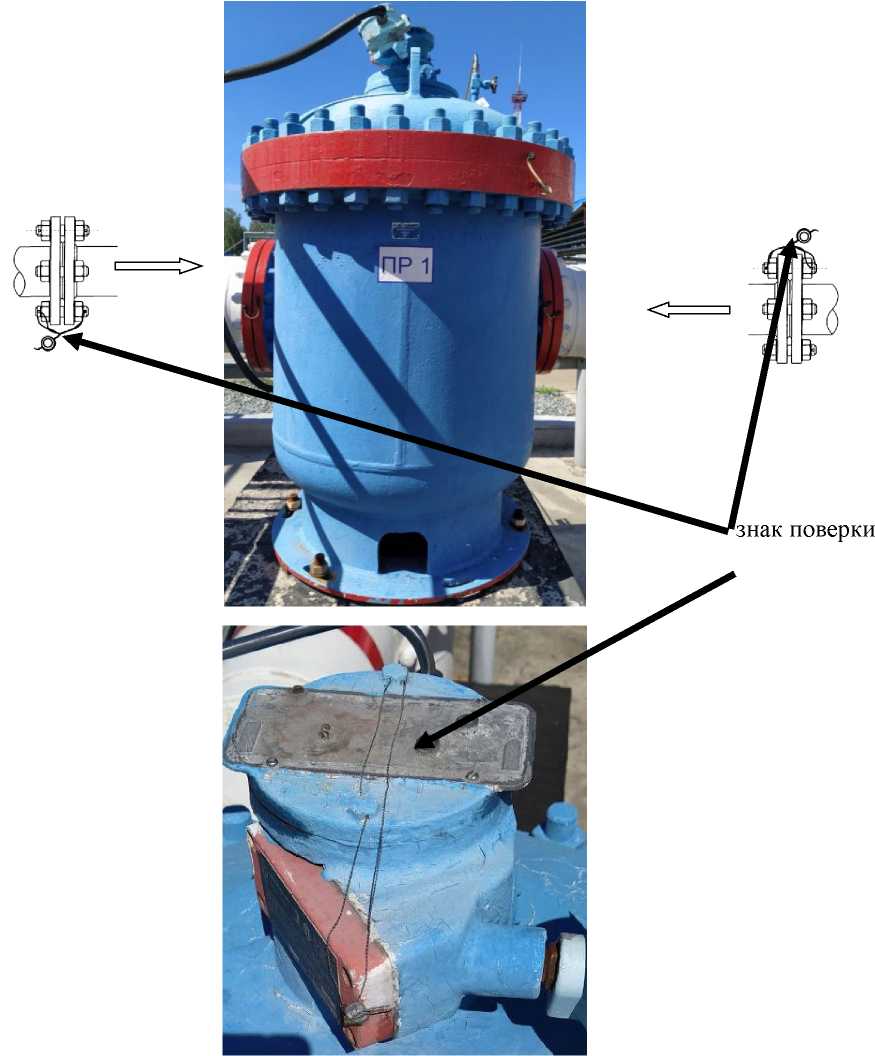

Схемы пломбировки от несанкционированного доступа с местами установки пломб представлена на рисунке 1.
Рисунок 1 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеУстановка имеет программное обеспечение (ПО), реализованное в ИВК и в АРМ оператора. ПО АРМ оператора не содержит метрологически значимой части. Идентификационные данные метрологически значимой части ПО ИВК приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogC onverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО |
d1d130e5 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО |
6ae1b72f |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.18 |
|
Цифровой идентификатор ПО |
1994df0b |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.20 |
|
Цифровой идентификатор ПО |
6aa13875 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.11 |
|
Цифровой идентификатор ПО |
4BC442DC |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.28 |
|
Цифровой идентификатор ПО |
58049d20 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.3 |
|
Цифровой идентификатор ПО |
29C26FCF |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.6 |
|
Цифровой идентификатор ПО |
4C134DD0 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Продолжение Таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.5 |
|
Цифровой идентификатор ПО |
5E6EC20D |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.4 |
|
Цифровой идентификатор ПО |
86FFF286 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
f3578252 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.12 |
|
Цифровой идентификатор ПО |
E2EDEE82 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.17 |
|
Цифровой идентификатор ПО |
5b181d66 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.3.1 |
|
Цифровой идентификатор ПО |
62b3744e |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.5 |
|
Цифровой идентификатор ПО |
c5136609 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
c25888d2 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.50 |
|
Цифровой идентификатор ПО |
4ecfdc10 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Продолжение Таблицы 2.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.4 |
|
Цифровой идентификатор ПО |
82dd84f8 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.14 |
|
Цифровой идентификатор ПО |
c14a276b |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
8da9f5c4 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
41986ac5 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.2.1 |
|
Цифровой идентификатор ПО |
adde66ed |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.2 |
|
Цифровой идентификатор ПО |
2a3adf03 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Идентификационные данные (признаки) |
Значение |
|
Цифровой идентификатор ПО |
c73ae7b9 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.34 |
|
Цифровой идентификатор ПО |
df6e758c |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.33 |
|
Цифровой идентификатор ПО |
37cc413a |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Примечание - Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв. | |
Лист № 6
Всего листов 7 Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объема и объемного расхода, м3/ч |
от 340 до 1775 |
|
Пределы допускаемой относительной погрешности измерений объема и объемного расхода, % |
±0,10 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры измеряемой среды:
|
нефть по ГОСТ Р 51858-2002 от - 10 до +25 от 0,24 до 1,6 от 0,5 до 50,0 от 750,0 до 950,0 |
|
Параметры электрического питания:
|
220±22, однофазное 50±1 |
|
Условия эксплуатации:
|
от -40 до +40 от +10 до +35 от 30 до 80 от 84,0 до 106,7 |
|
Срок службы, лет, не менее Средняя наработка на отказ, ч |
10 20000 |
знак утверждения типа наносится на титульный лист руководства по эксплуатации Установки печатным способом.
Комплектность средства измеренийТаблица 5 - Комплектность установки поверочной на базе лопастного счетчика
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная на базе лопастного счетчика СИКН №96, зав. № 01 |
- |
1 шт |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 1320-14-2021 |
1 экз. |
приведены в разделе 4 «Методика измерений» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к установке поверочной на базе лопастного счетчикаПриказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ИзготовительАкционерное общество «Транснефть - Западная Сибирь» (АО «Транснефть -Западная Сибирь»)
ИНН 5502020634
Адрес: 644033, г. Омск, ул. Красный путь, 111
Телефон: 8 (3812) 65-35-02
Факс: 8 (3812) 65-98-46
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: 8 (843) 272-70-62
Факс: 8 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Аттестат аккредитации ВНИИР - филиала ФГУП «ВНИИМ им. Д. И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
2887
15 декабря 2021 г.
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 17 ноября 2021 г.
№ 2580 «Об утверждении типов средств измерений»
В связи с технической ошибкой приказываю:
-
1. Внести изменения в пункт 4 приложения к приказу от 17 ноября 2021 г. № 2580 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
А.П.Шалаев
