ФЕДЕРАЛЫЮЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ

«ГОСУДА РСТВЕ ИI! Ы Й РЕГИОН АЛ ЬН Ы Й ЦЕНТР СТА 11ДА РТИЗА ЦП И. МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО

Заместитель генерального директора

Государственная система обеспечения единства измерений

АППАРАТЫ ИСПЫТАНИЯ ДИЭЛЕКТРИКОВ

«АИД-70М»

Методика поверки

РТ-МП-5054-551-2023 г. Москва

2023 г.

• 1.1 Настоящая методика распространяется на аппараты испытания диэлектриков «АИД-70М» (далее - аппараты) и устанавливает порядок проведения первичной и периодической поверок.

• 1.2 Поверка обеспечивает прослеживаемость к государственным эталонам:

• -  государственный первичный специальный эталон единицы электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей), ГЭТ 181-2022;

• -  государственный первичный специальный эталон единицы электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне частот от 15 до 2500 Гц, ГЭТ 191-2019

• - государственный первичный эталон единицы силы постоянного электрического тока, ГЭТ 4-91

• - государственный первичный специальный эталон единицы силы электрического тока в диапазоне частот 20 - Г10⁶ Гц, ГЭТ 88-2014

• 1.3 Операция поверки по определению выполняются методом прямых измерений

• 2.1 При проведении поверки проводят операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C.............................................20 ± 5

• - атмосферное давление, кПа................................................от 84 до 106

• - относительная влажность, %................................................................от 30 до 80

• - напряжение питания электрической сети, В........................от 198 до 242 В

• - частота электрической сети, Гц........................................................50 Гц

• 4.1 К поверке аппаратов допускаются лица, имеющие необходимую квалификацию, опыт поверки средств измерений, изучившие эксплуатационные документы на поверяемые средства измерений, основные средства измерений и настоящую методику поверки.

• 5.1 При проведении поверки применяются средства поверки (основные и

вспомогательные), перечисленные в таблице 2.

Таблица 2 - Основные средства поверки

• 6.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 6.2 При проведении поверки аппаратов необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на оборудование, применяемое при поверке.

• 6.3 К работе на оборудовании допускаются лица, прошедшие инструктаж по технике безопасности и имеющие удостоверение о проверке знаний. Специалист, осуществляющий поверку систем, должен иметь квалификационную группу по электробезопасности не ниже третьей.

При проведении внешнего осмотра должно быть установлено соответствие поверяемым СИ требованиям:

• - комплектность аппаратов в соответствии описанием типа;

• - отсутствие механических повреждений корпуса и соединительных элементов, нарушающих работу системы или затрудняющих поверку;

• - все надписи на панелях должны быть четкими и ясными;

• - место нанесения знака утверждения типа в соответствии с описанием типа;

• - разъемы не должны иметь повреждений и должны быть чистыми.

Аппараты, не соответствующие перечисленным требованиям, дальнейшей поверке не подвергаются и бракуются.

• 8.1  Контроль условий поверки

  • 8.1.1  Перед проведением операций поверки выполнить контроль условий окружающей среды.

  • 8.1.2 Контроль осуществлять измерением влияющих факторов, указанных в п.3, с помощью прибора контроля условий поверки (или иных средств измерений указанных параметров). Измерения влияющих факторов проводить в помещении, где проводятся операции поверки.

  • 8.1.3 Результат измерений температуры, относительной влажности, атмосферного давления и напряжения переменного тока частотой 50 Гц должны находиться в пределах, указанных в п.3. В противном случае поверку не проводят до приведения условий поверки в соответствии с п.3.

• 8.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 8.2.1 Провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75.

  • 8.2.2 Проверить наличие действия срока поверки основных средств поверки.

  • 8.2.3 Средства поверки и поверяемые аппараты должны быть подготовлены к работе согласно их эксплуатационным документам.

• 8.3 Опробование средства измерений

Включение и опробование аппаратов производится в следующем порядке:

• 8.3.1 Заземлить высоковольтный вывод генератора высоковольтного из состава АИД-70М (далее - генератор). Установить высоковольтный конденсатор на расстоянии не менее 1 м от генератора высоковольтного. Заземлить один из выводов конденсатора. Установить переносное заземление на второй вывод конденсатора и подсоединить этот вывод конденсатора к высоковольтному выходу генератора.

• 8.3.2 Связать заземление с высоковольтного вывода генератора и высоковольтного конденсатора с помощью изолирующей штанги.

• 8.3.3 Подключить аппарат к розетке однофазной сети 220 В, 50 Гц с контактом защитного заземления.

• 8.3.4 Включить питание аппарата.

• 8.3.5 Выбрать вид испытательного напряжения выпрямленное (соответствующей кнопкой).

• 8.3.6 Убедиться, что ручка регулятора высокого напряжения находится в крайнем левом положении.

• 8.3.7 Включить высокое напряжение.

• 8.3.8 Ручкой регулятора высокого напряжения плавно увеличивать напряжение. Убедиться, что аппарат позволяет устанавливать выпрямленное напряжение в диапазоне от 10 кВ до 70 кВ. Напряжение контролировать по встроенному киловольтметру пульта управления аппарата АИД-70М (далее - пульт) по шкале значений выпрямленного напряжения.

• 8.3.9 Ручку регулятора высокого напряжения повернуть в крайнее левое положение, дождаться снижения выходного напряжения до нуля (по киловольтметру пульта) и отключить высоковольтное напряжение. Выключить аппарат. На высоковольтный вывод генератора должно быть наложено заземление с помощью изолирующей штанги.

• 8.3.10 Отсоединить конденсатор ПК 100-0,25 от вывода генератора.

• 8.3.11  Снять заземление с высоковольтного вывода генератора с помощью изолирующей штанги.

• 8.3.12 Выбрать вид испытательного напряжения переменное (соответствующей кнопкой).

• 8.3.13 Повторить операции по 8.3.6-8.3.9. увеличивая испытательное напряжение

от 0 до 50 кВ. Напряжение контролировать по встроенному киловольтметру пульта управления аппарата по шкале значений переменного напряжения.

• 8.3.14 При проверке не должно быть перекрытия изоляции высоковольтного вывода генератора высоковольтного или срабатывания защитного отключения напряжения.

• 8.3.15  Органы управления, регулирования, индикации и защиты должны функционировать в соответствии с руководством по эксплуатации аппарата.

• 8.3.16 После проверки аппарат должен быть отключен в соответствии с его руководством по эксплуатации.

• 8.3.17 При невыполнении требования 8.3.8, 8.3.13, 8.3.14 и 8.3.15 поверку прекращают, аппарат направляют в ремонт.

При определении метрологических характеристик следует выполнить операции, изложенные ниже.

• 9.1  Определение относительной основной погрешности при измерении амплитудного значения напряжения выпрямленного тока.

  • 9.1.1  При первичной и периодических поверках аппарата собрать схему, приведенную на рисунке 1. Работы по сборке схемы производить при наложенном на высоковольтный вывод генератора защитном заземлении.



1 - высоковольтный делитель КВЦ-120; 2 генератор высоковольтный аппарата АИД-ТОМ; 3 - высоковольтный конденсатор; 4 - пульт управления аппарата АИД-70М; 5 -измерительный блок КВЦ-120.

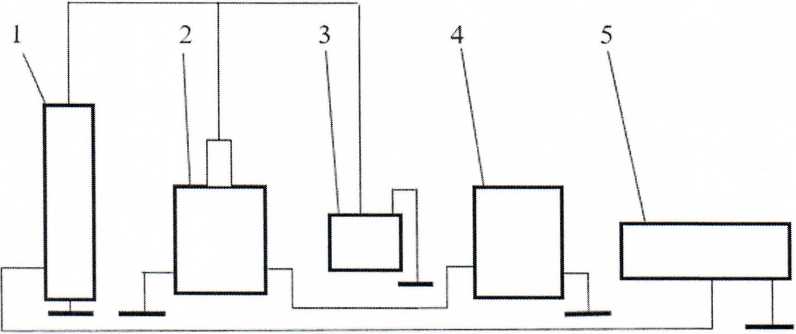

Рисунок 1 - Схема соединений при первичной и периодических поверках аппарата в режиме воспроизведения напряжения выпрямленного тока

• 9.1.2 Установить высоковольтный конденсатор на расстоянии не менее 1 м от генератора высоковольтного. Заземлить один из выводов конденсатора. Установить защитное заземление на второй вывод конденсатора и подсоединить этот вывод конденсатора к высоковольтному выходу генератора.

• 9.1.3 Снять защитное заземление с вывода генератора и конденсатора.

• 9.1.4 Включить киловольтметр спектральный цифровой КВЦ-120 в соответствии с руководством по эксплуатации.

• 9.1.5 Включить аппарат, установить режим испытаний постоянным током.

• 9.1.6  Включить высокое напряжение. Плавно увеличивая напряжение, последовательно произвести измерения значения величины напряжения постоянного тока, измеренное киловольметром С7_Изм в каждой точке таблицы 3, начиная с 10 кВ. Контроль осуществлять по встроенному киловольтметру пульта аппарата. Определить значение относительной основной погрешности воспроизведения напряжения постоянного тока по формуле (1).

• 9.1.7 Плавно понижая высокое напряжение, последовательно произвести измерения значения величины напряжения постоянного тока, измеренное киловольметром и_тм в каждой точке таблицы 3, начиная с 70 кВ. Контроль осуществлять по встроенному киловольтметру пульта аппарата. Определить значение относительной основной погрешности воспроизведения напряжения постоянного тока 5, % по формуле (1):

_{5 =} Ц»^ид _{100%>                   {1)}

где и_д - значения напряжения постоянного тока, измеренные киловольтметром КВЦ-120, кВ;

Иизм -значения напряжения постоянного тока, установленные на аппарате, кВ.

Таблица 3 - Определение относительной основной погрешности воспроизведения напряжения постоянного тока

• 9.1.8 Ручку регулятора высокого напряжения повернуть в крайнее левое положение, дождаться снижения выходного напряжения до нуля (по киловольтметру пульта) и отключить высокое напряжение. Отключить аппарат в соответствии с руководством по эксплуатации. Установить защитное заземление на высоковольтный вывод генератора и на высоковольтный конденсатор.

• 9.1.9 Результаты поверки считают удовлетворительными, если полученные значения относительной основной погрешности воспроизведений напряжения постоянного тока не превышают указанных в описании типа средства измерений и таблице 3 настоящей методики поверки.

• 9.2 Определение относительной основной погрешности при измерении действующего значениях напряжения переменного тока частотой 50 Гц.

  • 9.2.1 При первичной и периодических поверках аппарата собрать схему, приведенную па рисунке 2. Работы по сборке схемы производить при наложенном на высоковольтный ввод генератора защитном заземлении.



1 - высоковольтный делитель КВЦ-120; 2- генератор высоковольтный аппарата АИД-70М; 3 - пульт управления аппарата АИД-70М; 4 - измерительный блок КВЦ-120.

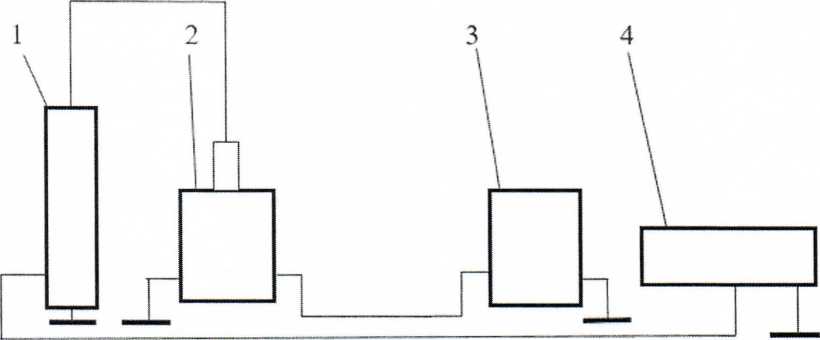

Рисунок 2 - Схема соединений при первичной и периодических поверках аппарата в режиме воспроизведения напряжения переменного тока

• 9.2.2 Снять защитное заземление с вывода генератора.

• 9.2.3 Включить киловольтметр спектральный цифровой КВЦ-120 в соответствии с руководством по эксплуатации.

• 9.2.4 Включить аппарат, установить режим испытаний переменным током.

• 9.2.5 Включить высокое напряжение. Плавно увеличивая его, последовательно произвести измерения значения величины напряжения переменного тока, измеренное киловольметром С/_Изм в каждой точке таблицы 4, начиная с 10 кВ. Контроль осуществлять по встроенному киловольтметру пульта управления аппарата. Определить значение относительной основной погрешности воспроизведения напряжения переменного тока синусоидальной формы частотой 50 Гц по формуле (2).

• 9.2.6 Плавно снижая высокое напряжение, последовательно произвести измерения значения величины напряжения переменного тока, измеренное киловольметром (7_ИЗм в каждой точке таблицы 4, начиная с 50 кВ. Контроль осуществлять по встроенному киловольтметру пульта аппарата. Определить значение относительной основной погрешности воспроизведения напряжения переменного тока синусоидальной формы частотой 50 Гц 6, % по формуле (2):

ш™-ид

ид          ’

где   и_д - значения напряжения переменного тока, измеренные киловольтметром КВ Ц-12 0, кВ;

и_изм - значения напряжения переменного тока, установленные на аппарате, кВ.

Таблица 4 - Определение относительной основной погрешности воспроизведения напряжения переменного тока синусоидальной формы частотой 50 Гц

• 9.2.7 Ручку регулятора высокого напряжения повернуть в крайнее левое положение, дождаться снижения выходного напряжения до нуля (по киловольтметру пульта) и отключить высокое напряжение. Отключить аппарат в соответствии с руководством по эксплуатации. Установить защитное заземление на высоковольтный вывод генератора.

• 9.2.8 Результаты поверки считают удовлетворительными, если полученные значения основной относительной погрешности воспроизведений напряжения переменного тока не превышают указанных в описании типа средства измерений и таблице 4 настоящей методики поверки.

• 9.3 Определение основной приведенной погрешности при измерении силы постоянного тока.

  • 9.3.1 При первичной и периодических поверках аппарата собрать схему, приведенную на рисунке 3. Работы по сборке схемы производить при наложенном на высоковольтный ввод генератора защитном заземлении.



1 - мультиметр цифровой 34470А (эталонный); 2 - набор сопротивлений; 3 -генератор высоковольтный аппарата АИД-70М; 4 - конденсатор высоковольтный; 5 - пульт управления аппарата АИД-70М.

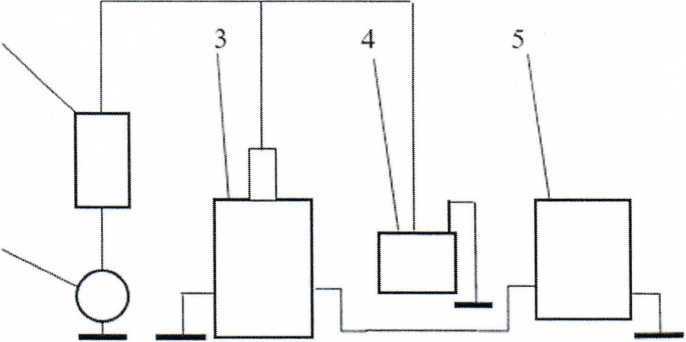

Рисунок 3 - Схема соединений при первичной и периодических поверках аппарата в режиме измерения силы постоянного тока

• 9.3.2 Установить высоковольтный конденсатор на расстоянии не менее 1 м от генератора высоковольтного. Заземлить один из выводов конденсатора. Установить защитное заземление на второй вывод конденсатора и подсоединить этот вывод конденсатора к высоковольтному выходу генератора.

• 9.3.3 В качестве набора сопротивлений использовать активную высоковольтную нагрузку с сопротивлением (6...7) МОм, мощностью не менее 700 Вт, рассчитанную на работу с напряжением до 70 кВ.

• 9.3.4 Снять защитное заземление с вывода генератора и конденсатора.

• 9.3.5 Включить аппарат, установить режим испытаний выпрямленным током.

• 9.3.6 Включить высокое напряжение. Плавно увеличивая его, последовательно произвести измерения значения величины силы постоянного тока, измеренное мультиметром Ави в каждой точке таблицы 5, начиная с 1 мА. Контроль осуществлять по встроенному миллиамперметру пульта аппарата. Определить значение приведенной основной погрешности воспроизведения силы постоянного тока по формуле (3).

• 9.3.7 Плавно снижая высокое напряжение, последовательно произвести измерения значения величины силы постоянного тока, измеренное мультиметром Лвм в каждой точке таблицы 5, начиная с 10 мА. Контроль осуществлять по встроенному миллиамперметру пульта аппарата. Определить значение приведенной основной погрешности воспроизведения силы постоянного тока у, % по формуле (3):

12^.100

1диап

где 1_д - значения силы постоянного тока, измеренные мультиметром, мА;

1изм - значения силы постоянного тока, установленные на аппарате, мА;

1диап - верхняя граница диапазона измерений силы постоянного тока аппарата, мА.

Таблица 5 - Определение приведенной основной погрешности воспроизведения силы постоянного тока на основном пределе измерений

• 9.3.8 Ручку регулятора высокого напряжения повернуть в крайнее левое положение дождаться снижения выходного напряжения до нуля (по киловольтметру пульта) и отключить высокое напряжение. Отключить аппарат в соответствии с руководством по эксплуатации. Установить защитное заземление на высоковольтный вывод генератора.

• 9.3.9  В качестве набора сопротивлений использовать нагрузку активную высоковольтную с сопротивлением (65...70) МОм, мощностью не менее 70 Вт, рассчитанную на работу с напряжением до 70 кВ.

• 9.3.10 Выполнить пункты 9.3.3.4, 9.3.3.5 настоящей методики.

• 9.3.11 Включить высокое напряжение. Нажать кнопку поправочного коэффициента шкалы (мАхО.1). Плавно увеличивая напряжение, последовательно произвести измерения значения величины силы постоянного тока, измеренное мультиметром 1_тм в каждой точке таблицы 6, начиная с 0,1 мА. Контроль осуществлять по встроенному миллиамперметру пульта аппарата. Определить значение приведенной основной погрешности воспроизведения силы постоянного тока по формуле (3).

• 9.3.12 Плавно снижая высокое напряжение, последовательно произвести измерения значения величины силы постоянного тока, измеренное мультиметром 7изм в каждой точке таблицы 6. начиная с 1 мА. Контроль осуществлять по встроенному миллиамперметру пульта аппарата. Определить значение приведенной основной погрешности воспроизведения силы постоянного тока по формуле (3).

Таблица 6 - Определение приведенной основной погрешности воспроизведения силы постоянного тока на дополнительном пределе измерений

• 9.3.13  Ручку регулятора высокого напряжения повернуть в крайнее левое положение, дождаться снижения выходного напряжения до нуля (по киловольтметру пульта) и отключить высокое напряжение. Отключить аппарат в соответствии с руководством по эксплуатации. Установить защитное заземление на высоковольтный вывод генератора.

• 9.3.14 Результаты поверки считают удовлетворительными, если полученные значения основной относительной погрешности воспроизведений силы постоянного тока не превышают указанных в описании типа средства измерений и таблицах 5, 6 настоящей методики поверки.

9.4 Определение приведенной основной погрешности при измерении силы переменного тока.

• 9.4.1 При первичной и периодических поверках аппарата собрать схему, приведенную на рисунке 4. Работы по сборке схемы производить при наложенном на высоковольтный вывод генератора защитном заземлении.



1 - мультиметр цифровой 34470А (эталонный); 2 - набор сопротивлений; 3 -генератор высоковольтный аппарата АИД-70М; 4 - пульт управления аппарата АИД-70М.

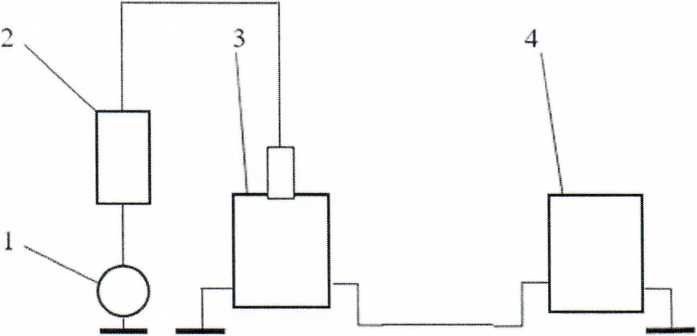

Рисунок 4 - Схема соединений при первичной и периодических поверках аппарата в режиме измерения силы переменного тока

• 9.4.2  В качестве набора сопротивлений использовать активную нагрузку сопротивлением (2 ...2,5) МОм, мощностью не менее 1000 Вт, рассчитанную на работу с напряжением до 50 кВ.

• 9.4.3 Снять защитное заземление с вывода генератора.

• 9.4.4 Включить аппарат, установить режим испытаний переменным током.

• 9.4.5 Включить высокое напряжение. Плавно увеличивая его, последовательно произвести измерения значения величины силы переменного тока, измеренное мультиметром /_Изм в каждой точке таблицы 7, начиная с 2 мА. Контроль осуществлять по встроенному миллиамперметру пульта аппарата. Определить значение приведенной основной погрешности воспроизведения силы переменного тока по формуле (4).

• 9.4.6 Плавно снижая высокое напряжение, последовательно произвести измерения значения величины силы переменного тока, измеренное мультиметром 1_тм в каждой точке таблицы 7, начиная с 20 мА. Контроль осуществлять по встроенному миллиамперметру пульта аппарата. Определить значение приведенной основной погрешности воспроизведения силы переменного тока у,% по формуле (4):

  (4)

1диап

где   1_д - значения силы переменного тока, измеренные мультиметром, мА;

IiBM - значения силы переменного тока, установленные на аппарате, мА; 1диап - верхняя граница диапазона измерений силы переменного тока аппарата, мА.

Таблица 7 - Определение приведенной основной погрешности воспроизведения силы переменного тока на основном пределе измерений

• 9.4.7 Ручку регулятора высокого напряжения повернуть в крайнее левое положение, дождаться снижения выходного напряжения до нуля (по киловольтметру пульта) и отключить высокое напряжение. Отключить аппарат в соответствии с руководством по эксплуатации. Установить защитное заземление на высоковольтный вывод генератора.

• 9.4.8 Изменить активную нагрузку. В качестве набора сопротивлений использовать нагрузку сопротивлением (20...25) МОм, мощностью не менее 100 Вт, рассчитанную на работу с напряжением до 50 кВ.

• 9.4.9 Выполнить пункты 9.3.4.2, 9.3.4.3 настоящей методики.

• 9.4.10 Включить высокое напряжение. Нажать кнопку поправочного коэффициента шкалы (мА*0,1). Плавно увеличивая напряжение, последовательно произвести измерения значения величины силы переменного тока, измеренное мультиметром /_Изм в каждой точке таблицы 8, начиная с 0,2 мА. Контроль осуществлять по встроенному миллиамперметру пульта аппарата. Определить значение приведенной основной погрешности воспроизведения силы переменного тока по формуле (4).

• 9.4.11 Плавно снижая высокое напряжение, последовательно произвести измерения значения величины силы переменного тока, измеренное мультиметром /_Изм в каждой точке таблицы 8. начиная с 2 мА. Контроль осуществлять по встроенному миллиамперметру пульта аппарата. Определить значение приведенной основной погрешности воспроизведения силы переменного тока по формуле (4).

Таблица 8 - Определение приведенной основной погрешности воспроизведения силы переменного тока на дополнительном пределе измерений

Продолжение таблицы 8

• 9.4.12 Ручку регулятора высокого напряжения повернуть в крайнее левое положение, дождаться снижения выходного напряжения до нуля (по киловольтметру пульта) и отключить высокое напряжение. Отключить аппарат в соответствии с руководством по эксплуатации. Установить защитное заземление на высоковольтный вывод генератора.

• 9.4.13  Результаты поверки считают удовлетворительными, если полученные значения основной относительной погрешности воспроизведений силы переменного тока не превышают указанных в описании типа средства измерений и таблицах 7, 8 настоящей методики поверки.

• 10.1 Алгоритмы обработки результатов измерений, полученных при определении метрологических характеристик поверяемых аппаратов, приведены в разделе 9 настоящей методики поверки.

• 10.2 Критериями принятия специалистом, проводившим поверку, решения по подтверждению соответствия аппаратов метрологическим требованиям, установленным при утверждении типа, являются обязательное выполнение всех процедур и соответствие действительных значений метрологических характеристик поверяемых аппаратов значениям, установленным в описании типа средства измерений.

• 11.1 Сведения о результатах поверки заносятся в Федеральный информационный фонд по обеспечению единства измерений ФГИС «АРШИН».

• 11.2 По заявлению владельца средства измерений или лица, представившего его на поверку, в случае положительных результатов поверки выдается свидетельство о поверке средства измерений, оформленное в соответствии с действующими нормативно-правовыми документами. Знак поверки наносится на свидетельство о поверке.

• 11.3  В случае отрицательных результатов поверки выдается извещение о непригодности к применению средства измерений с указанием причин.

• 11.4 Требования к оформлению протокола поверки не предъявляются.




  М.В. Орехов

Начальник лаборатории № 551 ФБУ «Ростест-Москва»

Инженер по метрологии 1 категории лаборатории № 551

13

—v—

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

24 января 2024 г.                                                                         -у₀     199

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 18 декабря 2023 г. № 2721

«Об установлении методики поверки средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

• 1. Внести в приказ Федерального агентства по техническому регулированию и метрологии от 18 декабря 2023 г. № 2721 «Об установлении методики поверки средств измерений» следующие изменения:

заменить в пункте 1 обозначение «РТ-МП-5054-2023» на обозначение «РТ-МП-5054-551-2023»;

изложить приложение РТ-МП-5054-551-2023 «Государственная система обеспечения единства измерений. Аппараты испытания диэлектриков «АИД-70М». Методика поверки» в новой редакции, прилагаемой к настоящему приказу.

• 2. Федеральному государственному бюджетному учреждению «Всероссийский научно-исследовательский институт метрологической службы» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «24» января 2024 г. № 199

Государственная система обеспечения единства измерений

Аппараты испытания диэлектриков «АИД-70М»

Методика поверки

РТ-МП-5054-551-2023
