ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные «ПОТОК АЛЬФА ПЛЮС»

Системы измерительные «ПОТОК АЛЬФА ПЛЮС» (далее - системы) предназначены для измерений массы, объема, температуры жидких продуктов (молоко и молочные продукты, соки и соковые концентраты, растительное масло, пиво, мальтоза, вода питьевая, техническая, кислоты, щелочи, лакокрасочные изделия, водноспиртовые растворы, ликероводочные и спиртосодержащие жидкости, коньячные спирты, коньяки, пиво, слабоалкогольные напитки, вина и виноматериалы и др.), объемной концентрации (крепости) и объема безводного этилового и денатурированного спирта в растворе.

Конструктивно системы состоят из:

• -   одного или нескольких массовых расходомеров: Promass (Госреестр № 15201-11), Promass 100, 200 (Госреестр № 57484-14), Promass (модификации Promass 300, Promass 500) (Госреестр № 68358-17); Micro Motion (Госреестр № 45115-10); электромагнитных расходомеров: Promag (Госреестр № 14589-14), Promag (мод. Promag 100) (Госреестр № 6146715), Promag (мод. Promag 300, мод. Promag 500,) (Госреестр № 67922-17); Симаг 12 (Госреестр № 73361-18) и (или) вихревых расходомеров Prowirl (Госреестр № 15202-14); Prowirl 200 (Госреестр № 58533-14) - по одному на каждый измерительный канал;

• -   одного или нескольких датчиков температуры Pt100;

• -   перекачивающего насоса (при необходимости);

• -   модуля измерительного (устройство сбора и передачи данных) (один на систему);

• -   рабочего места оператора.

Дополнительно, для исключения влияния газовой составляющей, может устанавливаться воздухоотделитель.

Принцип действия систем основан на измерении массы и/или объема температуры и плотности жидких продуктов с использованием массового, электромагнитного или вихревого расходомеров с последующей обработкой и передачей результатов измерений на устройство отображения или в канал передачи данных для архивации.

В зависимости от применения системы могут иметь следующие исполнения:

А - для измерений объема водноспиртовых растворов, вина и виноматериалов, объемной концентрации (крепости) и объема безводного этилового и денатурированного спирта в растворе;

Б - для измерений массы и/или объема и температуры жидких не спиртосодержащих продуктов.

Лист № 2 Всего листов 7 В системах А объем водноспиртовых растворов вычисляется по измеренным методом Кориолиса значениям массы и плотности, плотность водноспиртового раствора - резонансным методом, а температура - при помощи встроенного в прибор датчика температуры. Для измерений объема вина, виноматериалов и пива применяются электромагнитные расходомеры, а для измерений температуры - отдельный датчик температуры.

В системах Б масса рабочей среды измеряется методом Кориолиса, температура - при помощи встроенного в прибор отдельного датчика температуры. Для измерений объема применяются электромагнитные и/или вихревые расходомеры, а для измерений температуры -отдельный датчик температуры.

Для систем А на основании первичной измерительной информации в модуле измерительном проводится расчет, архивация и местная индикация суммарного объема измеряемой среды суммарного объема безводного спирта, приведенного к 20 °С и объемной концентрации этилового, коньячного или денатурированного спирта, содержащегося в измеряемой среде (крепости). Модуль измерительный имеет встроенную опцию Ethernet для передачи данных в информационную систему в стандартизованном формате. Опционально модуль предполагает подключение штучного счетчика бутылок (цифровой протокол Modbus). Объем измеряемой среды определяется соотношением значений измеренной массы среды, прошедшей через расходомер, плотности и температуры для расходомеров кориолисового типа и прямым измерением объема для электромагнитных расходомеров. Расчет концентрации (крепости) спирта в процентах по объему и объем безводного спирта выполняется путем программного пересчета измеренной расходомером плотности и температуры (для расходомеров кориолисового типа) водноспиртового раствора в единицы концентрации (крепости) спирта согласно данным зависимости концентрации от температуры и плотности по ГОСТ 3639-79, измеренных кориолисовым расходомером массы плотности и температуры измеряемой среды.

Для систем Б выбор типа расходомера определяется свойствами измеряемой жидкости и необходимостью контроля ее плотности и температуры. Данные с расходомеров передаются в модуль измерительный по протоколам Modbus, Profibus, Ethernet или аналоговым сигналам.

Для систем А и Б дополнительно, для исключения влияния газовой составляющей, может устанавливаться воздухоотделитель.

Для систем Б к модулю измерительному возможно подключение дополнительных устройств контроля технологических параметров (температуры, давления, проводимости, рН и др.).

Система обеспечивает выполнение следующих функций с индикацией:

• - текущего времени и текущей даты, времени наработки системы с момента первого включения системы по каждой точке измерений;

• - суммарной массы или объема измеряемой среды;

• - суммарной объема измеряемой среды, приведенного к 20 °С;

• - суммарного объема безводного спирта, приведенного к 20 °С, содержащегося в измеряемой среде (для систем А);

• - объемной концентрации этилового и денатурированного спирта, содержащегося в измеряемой среде (крепость) (для систем А);

• - температуры измеряемой среды;

• - плотности измеряемой среды (при применении расходомера кориолисового типа);

• - текущего массового или объемного расхода на ПЭВМ и/или дисплее расходомера;

• - плотности и температуры измеряемой среды;

• - режимов работы системы;

• - сообщений об ошибках;

• - сохранение ранее измеренных значений массы и объема, и времени наработки при отключении питания системы с отметкой в памяти системы момента отключения (не менее 10 записей);

Лист № 3 Всего листов 7 - показателей за период измерений (суммарно объема контролируемой среды, объема безводного спирта в контролируемой среде, приведенного к 20 °С, средней крепости, средней температуры) (для систем А);

- создание архива в системе и возможность вывода из архива на дисплей информации о суммарных массах и объемах, крепости и температуре, неисправностях и ошибках по отношению к текущей дате;

- хранение данных не менее 5 лет;

- вывод на экран ПЭВМ информации из архива за любой интервал времени (по отношению к текущей дате, индицируемой модулем измерительным);

- контроль режимов работы АСИиУ (для систем А);

- защиту от несанкционированных действий оператора. Общая схема системы приведена на рисунке 1.

Места нанесения заводского номера, знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпусов, приведены на рисунке 2.

Расходомер массовый Promass_! XlicroMotion

Расходомер вихревой Prowirl

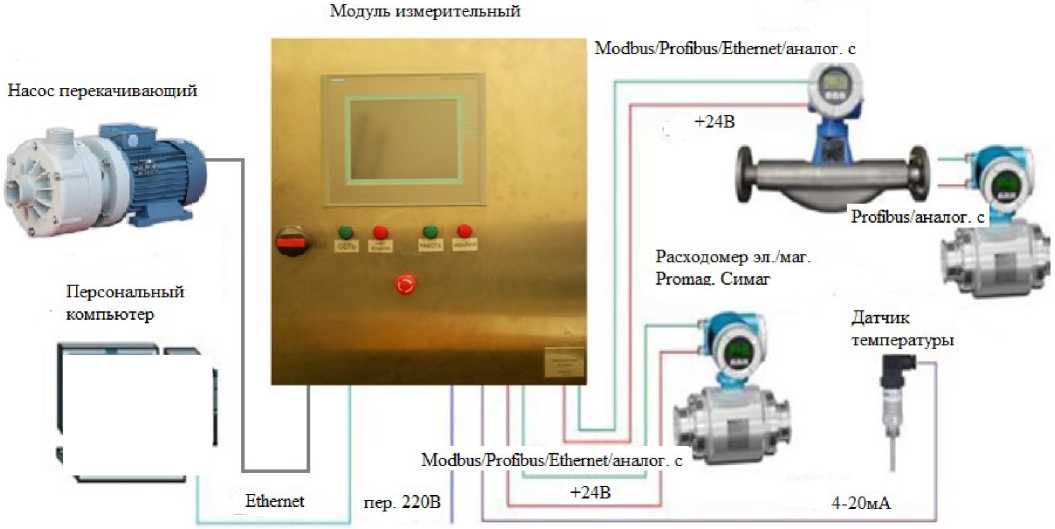

Рисунок 1 - Общая схема системы измерительной «ПОТОК АЛЬФА ПЛЮС»

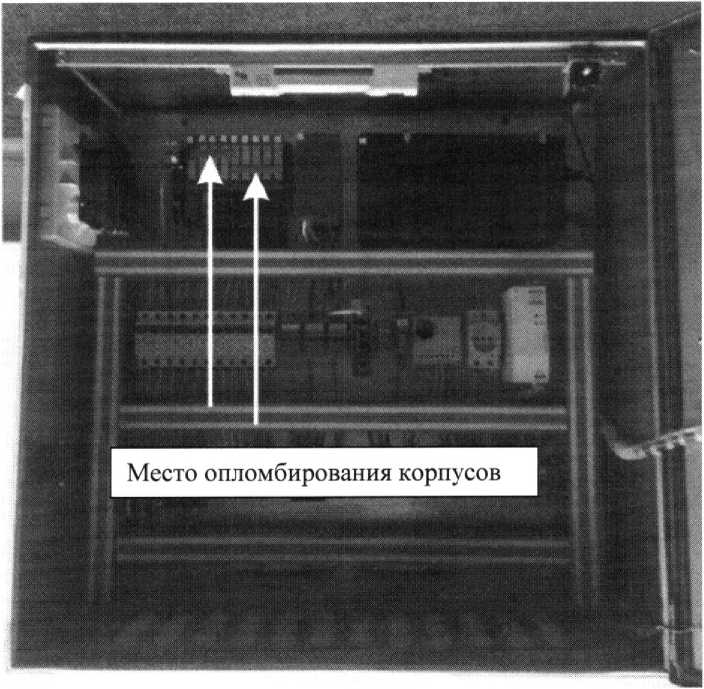

Место опломбирования корпусов

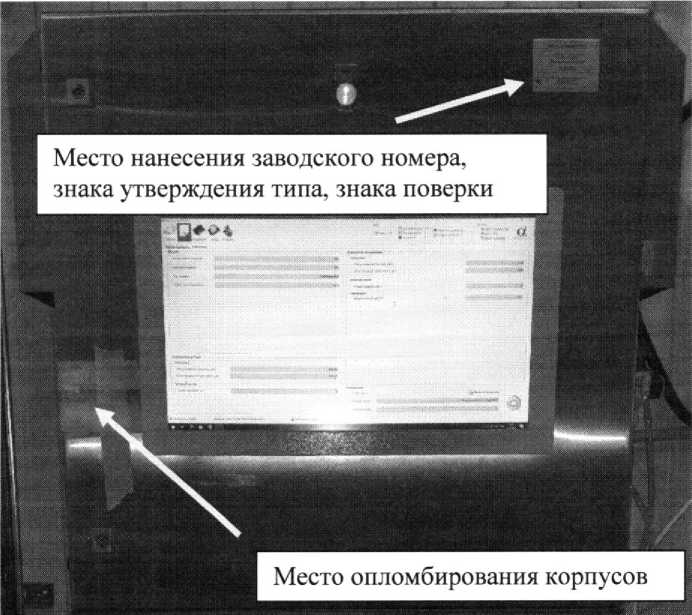

Место нанесения заводского номера, знака утверждения типа, знака поверки

Рисунок 2 - Места нанесения заводского номера, знака утверждения типа, знака поверки и опломбирования корпусов.

Программное обеспечение состоит из двух частей: программное обеспечение нижнего уровня модуля измерительного;

программное обеспечение верхнего уровня автоматизированного рабочего места (АРМ)

оператора.

Обработка результатов измерений и вычислений (метрологически значимая часть ПО) входит в состав программного обеспечения нижнего уровня. Доступ к цифровому идентификатору (контрольной сумме) ПО нижнего уровня невозможен (проводится самодиагностика без отображения контрольной суммы).

Защита ПО от преднамеренных изменений осуществляется посредством наличия специальных средств защиты (пакета программ для отладки и разработки ПО), исключающих возможность несанкционированных модификаций, загрузки, считывания памяти из CPU, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1.

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2

наносится на титульный лист паспорта и на модуль измерительный типографским способом.

Комплектность средства измерений

Таблица 3

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

АФЕС.407301.001 ТУ. Система измерительная «ПОТОК АЛЬФА ПЛЮС». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Инженерное бюро Альфа» (ООО «Инженерное бюро Альфа») ИНН 7705902307

Адрес: 119334, Москва, 5-й Донской проезд, д. 15, стр. 1 Тел./Факс: +7 499 995-22-34, +7 495 955-51-51 E-mail: info@ib-a.ru

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
