№824 от 15.04.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 83454
О внесении изменений в описание типа на амперметры и вольтметры М1611, М1611.1 и М1611.2
Приказы по основной деятельности по агентству Вн. Приказ № 824 от 15.04.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
№ 824
15 апреля 2.019 г.
Москва
О внесении изменений в описание типа на амперметры и вольтметры М1611, М1611.1 и М1611.2
Вр исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Приборостроительный завод «ВИБРАТОР» от09января2019г. № 2/44 приказываю:
-
1. Внести изменения в описание типа на амперметры и вольтметры
М1611, М1611.1 и М1611.2, зарегистрированные в Федеральном
информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 7794-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя , ■■■■ С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036EE32711E88OE9E0071BFC5DQ276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
I
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» апреля 2019 г. № 824
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Амперметры и вольтметры М1611, М1611.1 и М1611.2
Назначе ние сре дства изме ре нийАмперметры и вольтметры М1611, М1611.1 и М1611.2 (далее - приборы) предназначены для измерений силы тока и напряжения в цепях постоянного (в том числе выпрямленного) тока.
Описание сре дства изме ре нийПринцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки.
Приборы представляют собой щитовые приборы магнитоэлектрической системы, со стрелочным указателем и креплением подвижной части на кернах, с равномерной шкалой, нулевой отметкой на краю или внутри диапазона измерений.
Конструктивно приборы состоят из измерительного механизма, корпуса, цоколя и наличника. Корпус изготавливается из термопластичной пластмассы и имеет два отсека. В переднем отсеке размещается измерительный механизм, в заднем отсеке - элементы электрической схемы. К задней части корпуса крепится пластмассовый цоколь. Передняя часть приборов закрывается наличником со смотровым стеклом. В центре стекла размещен винт корректор.
Конструкция опор обеспечивает пружинную амортизацию подвижн ой части приборов от сотрясений и вибрации как в осевом, так и в радиальном направлениях.
Приборы М1611, М1611.2 и М1611.2-2 могут быть по желанию заказчика дополнительно оснащены устройством подсветки циферблата.
Вольтметры М1611 с диапазоном измерений от 0 до 120 В и от 0 до 250 В, могут быть использованы для определения сопротивления изоляции сетей.
Освещенность, создаваемая устройством подсветки, позволяет отчетливо видеть шкалу в затемненном помещении.
Питание подсветки осуществляется напряжением постоянного тока:
-
- приборы М1611 5, 24, 27 или 48 В (по заказу).
-
- приборы М1611.2 и М1611.2-2 24 или 48 В (по заказу).
Приборы М1611.1 могут быть по желанию заказчика оснащены светящейся шкалой.
В приборе М1611 предусмотрен индикатор, сигнализирующий о превышении напряжения питания подсветки шкалы прибора и о нарушении полярности питания подсветки.
Приборы М1611.2 в ы пускаются в двух модификациях - М1611.2 и М1611.2-2, отличающихся друг от друга габаритными размерами и геометрией корпуса.
При заказе приборов необходимо указать:
-
1) наименование и условное обозначение заказа прибора;
-
2) диапазон измерений;
-
3) диапазон показаний;
-
4) для приборов М1611, М1611.2 и М1611.2-2 необходимость подсветки циферблата и напряжение подсветки (5, 24, 27 или 48 В);
-
5) для приборов М1611.1 - необходимость светосостава на циферблате;
-
6) необходимость промежуточного фланца, используемого для замены старых приборов М151 на М1611 при ремонте локомотивов;
-
7) для амперметров - сопротивление калиброванных проводов, если оно отличается от 0,035 Ом;
-
8) для вольтметра, предназначенного для определения сопротивления изоляции, указать, что прибор должен иметь в комплекте табличку и кнопки;
-
9) для приборов, предназначенных для измерения других электрических и неэлектрических величин, должно быть указано значение тока или напряжения, соответствующее конечному значению диапазона показаний;
-
10) вид приёмки (ОТК, и/или Морской или Речной Регистр);
-
11) обозначение технических условий ТУ25-04.4014-80.
Условное обозначение заказа амперметра М1611*:
М1611 - ХХ - Х - ХХ
Тип прибора
Код диапазона измерений --------------------1
Напряжение питания подсветки -------------------
Значение сопротивления ----------------------------
соединительных калиброванных
Условное обозначение заказа амперметра М1611.1*:
М1611.1 - ХХ - Х,- ХХ
Тип прибора -----------------------------1
Код диапазона измерений ----------------------
Покрытие таблички и циферблата ---------------------
Значение сопротивления соединительных __________________
калиброванных проводов:
Условное обозначение заказа амперметра М1611.2*:
М1611.2 - ХХ - Х - ХХ
Тип прибора -----------------------------1
Код диапазона измерений ----------------------
Напряжение питания подсветки ---------------------
Значение сопротивления соединительных -----------------
калиброванных проводов:
Условное обозначение заказа амперметра М1611.2-2*:
М1611.2-2 - ХХ - Х - ХХ
Тип прибора ________________________ I
Код диапазона измерений -------------------------
Напряжение питания подсветки ----------------------
Значение сопротивления соединительных --------------------
калиброванных проводов:
Условное обозначение заказа вольтметра М1611*:
М1611 - ХХ -Х - Х
Тип прибора
Код диапазона измерений
Напряжение питания подсветки
Номинальное сопротивление и напряжение Р109/1
Условное обозначение заказа вольтметра М1611.1*:
М1611.1 - ХХ - Х
Тип прибора _____________________________I
Код диапазона измерений ------------------------
Покрытие таблички и циферблата --------------------
Условное обозначение заказа вольтметра М1611.2*:
М16112 - ХХ - Х - Х
Тип прибора___________________________ I
Код диапазона измерений ------------------------
Напряжение питания подсветки -----------------------
Добавочное сопротивление Р109/1 --------------------------
Условное обозначение заказа вольтметра М1611.2-2*:
М1611.2-2 - ХХ - Х-Х
Тип прибора ______________________________I I
Код диапазона измерений --------------------------'
Напряжение питания подсветки -------------------------
Добавочное сопротивление Р109/1----------------------------
Примечание: *- Значения кодов диапазонов измерений и технических параметров приведены в эксплуатационной документации и ТУ.
Примеры записи:
-
1) «Амперметр М1611-28-1-04, диапазон измерений 75-0-75 А, без подсветки, с промежуточным фланцем, сопротивление калиброванных проводов - 0,105 Ом, вид приемки - Морской Регистр, ТУ 25-04.4014-80»;
-
2) «Вольтметр М1611.2-07-1-3, диапазон измерений 0-4 кВ, без подсветки, добавочное сопротивление Р109/1 1000 кОм, вид приемки ОТК, ТУ 25-04.4014-80»;
-
3) «Амперметр М1611.2-01-2-01, диапазон измерений 0-20 мА, с подсветкой циферблата напряжением 24 В, вид приемки ОТК, ТУ 25-04.4014-80»;
-
4) «Вольтметр М1611.1-06-1-1, диапазон измерений 0-250 В, покрытие таблички и циферблата - белое, с табличкой и кнопками, вид приемки - Речной Регистр, ТУ 25-04.4014-80»;
-
5) «Вольтметр М1611-01-1-1, диапазон измерений 0-30 В, диапазон показаний, 0-150 км/ч (30 В), без подсветки, без промежуточного фланца, вид приемки - ОТК ТУ 25-04.4014-80».

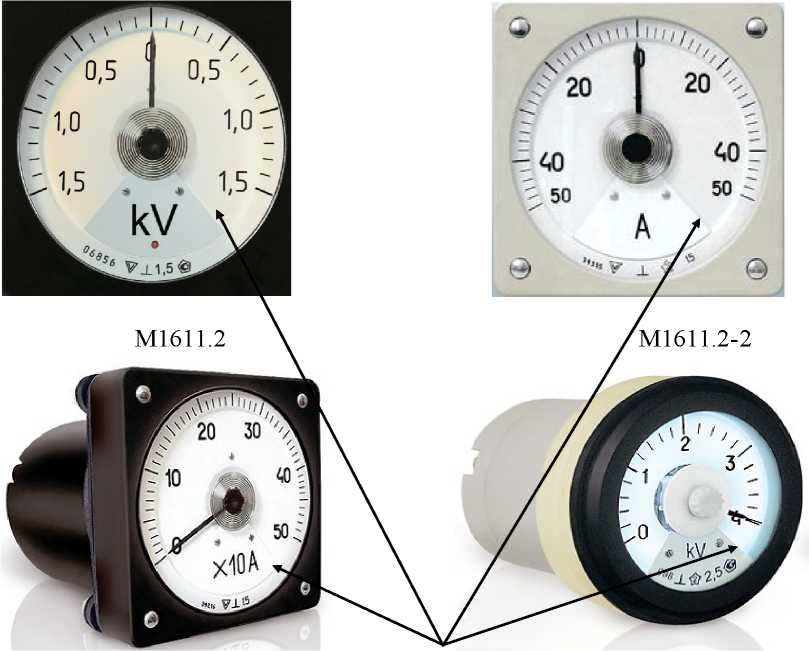

Общий вид приборов с обозначением мест нанесения знака поверки и пломбировки от несанкционированного доступа представлены на рис. 1
М1611 М1611.1
место нанесения знака поверки
Рисунок 1 - Общий вид амперметров и вольтметров М1611, М1611.1, М1611.2, М16112-2

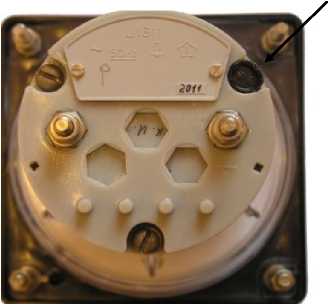

место пломбировки
Пломбирование приборов осуществляется мастикой, закрывающей крепёжные винты корпуса, находящиеся на задней стенке корпуса. На мастику, которая находится в чашках, наносится печать ОТК.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
Способ подключения |
|
Амперметры и вольтметры М1611 | ||
|
Диапазоны измерений силы постоянного тока |
от 0 до 5; от 0 до 20*; от 4 до 20*; от 0 до 70* мА |
непосредственное |
|
от 0 до 5; от 0 до 10; от 0 до 20 А | ||
|
от 0 до 30; от 0 до 50; от 0 до 75; от 0 до 100; от 0 до 150; от 0 до 200; от 0 до 300; от 0 до 500; от 0 до 750 А |
с наружным шунтом 75 мВ | |
|
от 0 до 1; от 0 до 1,5; от 0 до 2; от 0 до 3; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 7,5 кА | ||
|
от 0 до 10* кА (перегрузочный амперметр) |
с наружным шунтом 75 мВ (номинальный ток шунта 7,5 кА) | |
|
Диапазоны измерений напряжения постоянного тока |
от 0 до 10; от 0 до 15; от 0 до 30; от 0 до 50; от 0 до 75; от 0 до 100; от 0 до 120; от 0 до 125; от 0 до 150; от 0 до 250; от 0 до 300; от 0 до 400; от 0 до 500; от 0 до 600; от 0 до 750; от 0 до 1000 В |
непосредственное |
|
от 0 до 120*; от 0 до 250* В |
с двумя кнопками | |
|
от 0 до 1,5; от 0 до 2*; от 0 до 3*; от 0 до 4* кВ (ток полного отклонения 2 мА) |
с добавочным сопротивлением Р109/1 | |
|
Амперметры и вольтметры М1611.1 | ||
|
Диапазоны измерений силы постоянного тока |
от 0 до 5; от 0 до 20*; от 4 до 20*; от 0 до 70* мА |
непосредственное |
|
от 0 до 5; от 0 до 10; от 0 до 20 А | ||
|
от 0 до 30; от 0 до 50; от 0 до 75; от 0 до 100; от 0 до 150; от 0 до 200; от 0 до 300; от 0 до 500; от 0 до 750 А |
с наружным шунтом 75 мВ | |
|
от 0 до 1; от 0 до 1,5; от 0 до 2; от 0 до 3; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 7,5 кА | ||
|
Наименование характеристики |
Значение |
Способ подключения |
|
от 0 до 10* кА (перегрузочный амперметр) |
с наружным шунтом 75 мВ (номинальный ток шунта 7,5 кА) | |
|
Диапазоны измерений напряжения постоянного тока |
от 0 до 10; от 0 до 15; от 0 до 30; от 0 до 50; от 0 до 75; от 0 до 100; от 0 до 120; от 0 до 125; от 0 до 150; от 0 до 250; от 0 до 300; от 0 до 400; от 0 до 500; от 0 до 600; от 0 до 750 В |
непосредственное |
|
от 0 до 1; от 0 до 1,5 кВ |
непосредственное | |
|
Амперметры и вольтметры М1611.2, М1611.2-2 | ||
|
Диапазоны измерений силы постоянного тока |
от 0 до 20 мА (со шкалой от 0 до 4 кВ) |
с преобразователем напряжения |
|
от 0 до 150 мА (со шкалой от 0 до 750 А) |
с преобразователем тока | |
|
от 4 до 20*; от 0 до 20; от 0 до 150 мА |
непосредственное | |
|
от 0 до 5; от 0 до 10; от 0 до 20 А | ||
|
от 0 до 30; от 0 до 50; от 0 до 75; от 0 до 100; от 0 до 150; от 0 до 200; от 0 до 300; от 0 до 500; от 0 до 750 А |
с наружным шунтом 75 мВ | |
|
от 0 до 1,0; от 0 до 1,5; от 0 до 2; от 0 до 3; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 7,5 кА | ||
|
Диапазоны измерений напряжения постоянного тока |
от 0 до 10*; от 0 до 25*; от 0 до 100*; от 0 до 150*В |
непосредственное |
|
от 0 до 1,5; от 0 до 2*; от 0 до 3*; от 0 до 4* кВ (ток полного отклонения 0-2 мА) |
с добавочным сопротивлением Р109/1 | |
|
Пределы допускаемой основной приведенной погрешности, % |
±1,5 | |
|
Предел допускаемой вариации показаний, % |
1,5 | |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 | |
|
Пределы допускаемой дополнительной погрешности при влиянии относительной влаж- |
±1,5 | |
|
Наименование характеристики |
„ Способ под Значение ключения |
|
ности воздуха 95 % при температуре +40 °С, % | |
|
Пределы допускаемой дополнительной приведенной погрешности, обусловленной влиянием внешнего однородного постоянного или переменного магнитного поля напряженностью 400 А/м, % |
±1,5 |
|
Пределы допускаемой дополнительной погрешности, обусловленной установкой приборов на ферромагнитном щите толщиной (2,0±0,5) мм, % |
±0,5 |
|
Нормальные условия измерений:
|
20±5 от 30 до 80 от 84 до 106 |
|
Примечание:
| |
Таблица 2 Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - М1611 |
120x120x124 |
|
- М1611.1 |
120x120x126 |
|
- М1611.2 |
80x80x124 |
|
- М1611.2-2 |
0 90x124 |
|
Масса, кг, не более: - М1611 |
1,2 |
|
- М1611.1 |
1,1 |
|
- М1611.2 |
1,0 |
|
- М1611.2-2 |
1,0 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +55 |
|
- относительная влажность при температуре +40 оС, % |
95 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Степень защиты от проникновения твердых тел и воды по ГОСТ 14254 |
IP44 |
|
Средняя наработка на отказ, ч |
150000 |
|
Средний срок службы, лет |
25 |
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Амперметр (вольтметр) М1611, М1611.1, М1611.2 (М1611.2-2) |
1 шт. | |
|
Калиброванные провода длиной 1,5 м и сечением 1,5 мм2 (только к амперметру, предназначенному для подключ е-ния к шунту калиброванными проводами) |
1 пара | |
|
Добавочное сопротивление Р109/1 (только к вольтметру с диапазоном измерений 0 - 1,5 кВ и выше) (по заказу) |
1 шт. | |
|
Табличка в зависимости от диапазона измерений (только к вольтметру М1611, предназначенному для определения сопротивления изоляции сети) |
8ПА.865.547 или 8ПА.865.640 |
1 шт. |
|
Кнопка К-3-1П (только к вольтметру М1611, предназначенному для определения сопротивления изоляции сети) |
2 шт. | |
|
Промежуточный фланец для замены приборов М151 на эксплуатируемом электроподвижном составе (поставляется в зависимости от заказа) |
8ПА.180.162 |
1 шт. |
|
Паспорт (ПС):
|
ЗПА.324.181ПС, ЗПА.324.186ПС ЗПА.324.217ПС |
1 экз. |
|
Руководство по эксплуатации (РЭ):
|
ЗПА.324.181РЭ, ЗПА.324.186РЭ ЗПА.324.217РЭ |
1 экз. |
осуществляется по документу ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки».
Основные средства поверки:
-
- мегаомметр Е6-24/1, (регистрационный номер в Федеральном информационном фонде 25405-08);
-
- калибратор программируемый П320, (регистрационный номер в Федеральном информационном фонде 7493-79).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится на лицевую панель приборов, как показано на рисунке 1, а также на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам М1611, М1611.1 и М1611.2ГОСТ 8.022-91 ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А
ГОСТ 8.027-200 1 ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования общие для всех частей
ТУ 25-04.4014-80 Амперметры и вольтметры М1611, М1611.1 и М1611.2. Технические условия
ИзготовительАкционерное общество «Приборостроительный завод «ВИБРАТОР»
(АО «Приборостроительный завод «ВИБРАТОР»)
ИНН 7813028750
Адрес: 194292, г. Санкт-Петербург, 2 Верхний переулок, д.5 лит. А
Телефон (факс): (812) 517-98-83 (517-99-55)
Web-сайт: www.vbrspb.ru
E-mail: kildiyarov@vibrator.spb.ru
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева"
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон (факс): (812) 251-76-01 (713-01-14)
Web-сайт: www.vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
