ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2022 г. № 1465

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Регистрационный № 52106-12

Элементы чувствительные платиновые термопреобразователей сопротивления ТПИ-1 предназначены для измерения температуры неагрессивных сред.

Описание средства измерений

Принцип действия ЧЭ ТПИ-1 состоит в изменении его сопротивления по известному закону в зависимости от воздействующей на него температуры.

Элемент чувствительный платиновый термопреобразователя сопротивления ТПИ-1 (далее - ЧЭ ТПИ-1) состоит из корпуса, гибкого вывода и распаечной платы.

Корпус ЧЭ ТПИ-1 представляет из себя платиновый тонкопленочный датчик температуры, выводы которого при помощи пайки тугоплавким припоем присоединены к гибкому выводу, представляющему собой кабель из четырех монтажных теплостойких проводов с жилами из меди и изоляцией из фторопласта-4. Место присоединения датчика к гибкому выводу расположено на распаечной плате, представляющей из себя тонкую пленку из полимидного диэлектрика, с нанесенными на нее ламелями из медной фольги.

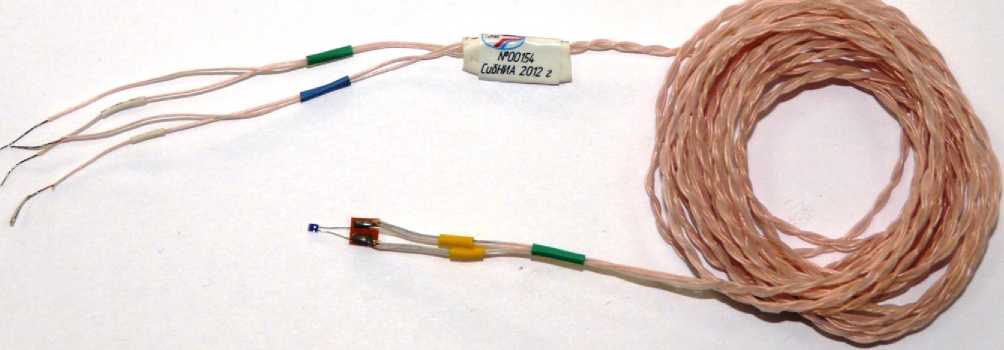

Внешний вид элемента чувствительного платинового термопреобразователя сопротивления ТПИ-1 представлен на рисунке 1.

ЧЭ ТПИ-1 предназначены для использования в четырехпроводной схеме измерения сопротивления.

Рисунок 1. Внешний вид элемента чувствительного платинового термопреобразователя сопротивления

ТПИ-1

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа наносится в центр титульного листа паспорта РИФТ50.0070.985 ПС типографским способом.

Комплектность соответствует указанной в таблице 2.

Таблица 2

Описание метода измерений содержится в паспорте РИФТ50.0070.985 ПС.

ГОСТ 8.558-2009. Государственная поверочная схема для средств измерения температуры.

ГОСТ 6651-2009. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

РИФТ50.0070.985 ТУ. Элементы чувствительные платиновые термопреобразователей сопротивления ТПИ-1. Технические условия.

Федеральное автономное учреждение «Сибирский научно-исследовательский институт авиации им. С.А. Чаплыгина» (ФАУ «СибНИА им. С.А. Чаплыгина»)

Адрес: 630051 г. Новосибирск ул. Ползунова, 21

Тел.8(383)278-70-59, 8(383)278-70-81

ИНН 5405071094

Испытательный центр

ГЦИ СИ ФГУП «СНИИМ»

Аттестат аккредитации № 30007-09

Адрес: 630004 г. Новосибирск, проспект Димитрова, д. 4

тел. 8(383)210-08-14, факс 8(383)210-1360, e-mail: director@sniim.nsk.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17 июня 2022 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителях (правообладателях) утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

З.ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности

и торговли Российской Федерации от 28 августа 202Q г. Na 2906^

• 4. Контроль за испол) [ениё^тта<?го5Ш?ег0^!тгртка№оетй6ляю

^г                              хранится в системеэлектроннего документооборота

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель Руководителя

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 27.12.2021 до 27.12.2022

\____________
