№2218 от 22.10.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 52650
О внесении изменений в описание типа на расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200
Приказы по основной деятельности по агентству Вн. Приказ № 2218 от 22.10.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
22 октября 2018 г.
2218
Москва
О внесении изменений в описание типа на расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО Завод «Саратовгазавтоматика» от 16 октября 2018 г. № 3159/10 приказываю:
-
1. Внести изменения в описание типа на расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 37051-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Голубев
Сертификат: O0E1036ECDC011E78ODAEO071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» октября 2018 г. № 2218
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200. Назначение средства измеренийРасходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800 и MPU 600 предназначены для измерения объёмного расхода и объёма газа в рабочих условиях для коммерческого учёта. Расходомеры газа ультразвуковые MPU модели MPU 200 предназначены для измерения объёмного расхода и объёма газа в рабочих условиях для технологического учёта.
Описание средства измеренийПринцип действия расходомеров газа ультразвуковых MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 основан на зависимости времени прохождения ультразвукового импульса от направления движения сигнала относительно потока измеряемой среды. Время прохождения ультразвукового импульса по ходу потока уменьшается, в то время как время прохождения ультразвукового импульса навстречу потоку, увеличивается. Разность времени прохождения ультразвукового импульса зависит от скорости газового потока, а, следовательно, и от объёмного расхода газа. Измерение объёмного расхода производится с помощью двенадцати ультразвуковых датчиков для модели MPU 1200, восьми датчиков для модели MPU 800, шести датчиков для модели MPU 600 и двух датчиков для модели MPU 200. В расходомерах MPU800 возможна реализация полного аппаратного дублирования. При этом в один корпус устанавливается две группы по 8 ультразвуковых датчиков и два электронных блока.
Расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 могут поставляться как отдельные устройства для измерения объёмного расхода газа, сохраняя результаты в базе данных, так и могут быть подключены к любой существующей компьютерной системе расчета объёмного расхода газа.
Расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 могут быть различной конфигурации и иметь:
- 2 цифровых входа и выхода;
- до 2 аналоговых входов/выходов 4-20 мА;
- до 2 аналоговых входов/выходов 1-5 В;
- 4 импульсных выхода (0-5кГц);
- волоконно-оптический канал Ethernet (100Base-FL) или витая пара (10Base-T/ 100Base-T), интерфейс RS-485 или RS-232.
Расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 являются взрывозащищёнными и имеют маркировку взрывозащиты 1ExdIIBT5.
Общий вид расходомеров газа ультразвуковых MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 приведён на рисунке 1.

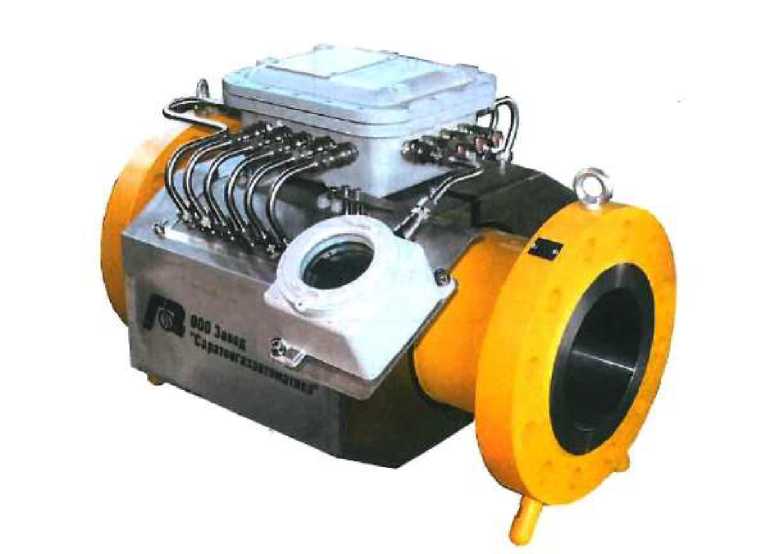

Рисунок 1 - Общий вид расходомеров газа ультразвуковых MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200.

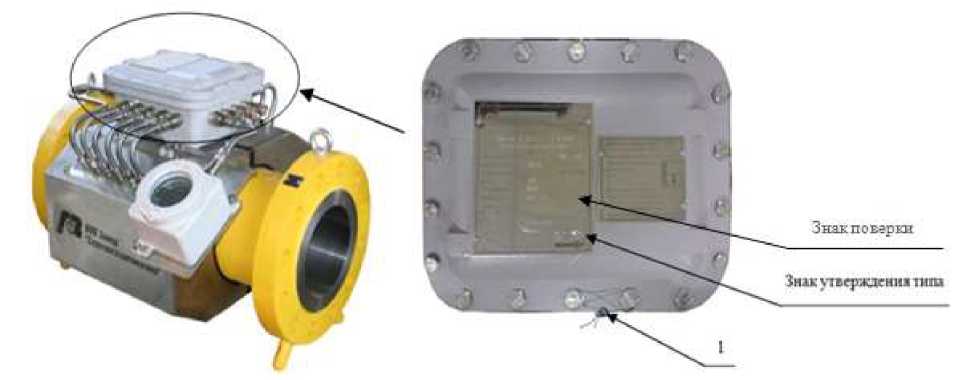

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
1 - заводская пломба.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программное обеспечение хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательский интерфейс для считывания, программирования и изменения программного обеспечения.
Всё программное обеспечение расходомеров является метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационное наименование программного обеспечения |
CP Software |
DSP Soft ware |
AVR Soft ware |
|
Номер версии (идентификационный номер) программного обеспечения |
1.14 |
1.47 |
1.09 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
B660 |
9251 |
95D3 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC16 |
CRC16 |
CRC16 |
Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО расходомеров газа ультразвуковых MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200. - высокий: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств: реализованы система паролей доступа, авторизация пользователей, криптографические методы защиты, механическое опломбирование.
Метрологические и технические характеристикиМетрологические и технические характеристики расходомеров газа ультразвуковых MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 приведены в таблице 2.
Таблица 2
|
Условный проход |
100* |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
900 |
1000 |
1200 | |||
|
типовые соот-ношения расхода, м3/ч** |
min |
11,3 |
25,4 |
45,2 |
70,7 |
101,8 |
181 |
212 |
305 |
415 |
458 |
565 |
814 | ||
|
max |
848 |
1908 |
3393 |
5301 |
7634 |
13571 |
18378 |
26464 |
36021 |
45804 |
56548 |
81430 | |||
|
диапазон скоростей потока, м/с |
от 0,4 до 30 |
от 0,4 до 30 |
от 0,4 до 30 |
от 0,4 до 30 |
от 0,4 до 30 |
от 0,4 до 30 |
от 0,3 до 26 |
от 0,3 до 26 |
от 0,3 до 26 |
от 0,2 до 20 |
от 0,2 до 20 |
от 0,2 до 20 | |||
|
Пределы допускаемой относительной погрешности расходомера при измерении расхода, % |
Диапазон измерений расхода |
Методы подтверждения погрешности |
Модели расходомеров | ||||||||||||
|
проливной |
имитационный | ||||||||||||||
|
Qmin< Q <0,05Qmaх 0,05 Qmaх < Q < Qmaх |
±1 ±0,4 |
±1 ±0,5 |
MPU 1200 | ||||||||||||
|
Qmin < Q < 0,05Qmaх 0,05 Qmaх < Q< Qmaх |
±1 ±0,4 |
±1 ±0,5 |
MPU 800 | ||||||||||||
|
Qmin< Q < 0,05Qmaх 0,05 Qmaх< Q< Qmaх |
±2 ±0,6 |
±2 ±0,7 |
MPU 600 | ||||||||||||
|
Qmin <Q < 0,05Qmaх 0,05 Qmaх < Q < Qmaх |
±4,0 ±2,5 |
±4,0 ±2,5 |
MPU 200 | ||||||||||||
Продолжение таблицы 2
|
Температура рабочей сре-о ды, С |
От - 20 до +70 | |||
|
Давление рабочей среды, МПа |
От 0,1 до 27,5 | |||
|
Температура окружающей среды: - для электронного бло-о ка, С -для ультразвуковых датчиков в сборе с корпусом, оС |
от - 40 до + 60, (от - 60 до + 60)*** от - 40 до + 60, (от - 55 до + 60)*** | |||
|
Относительная влажность окружающей среды, %, не более |
98 при температуре +35о С | |||
|
Параметры напряжения питания |
Род тока |
Напряжение, В |
Частота, Гц |
Потребляемая мощность, Вт, не более |
|
постоянный |
24 (+15%/-10%) |
- |
24 | |
|
переменный |
220 (+10%/-10%) |
от 48 до 63 |
24 | |
|
Средняя наработка на отказ, ч, не менее |
50000 | |||
|
Габаритные размеры, мм, не более |
Согласно типовому исполнению расходомера | |||
|
Вес, кг, не более |
Согласно типовому исполнению расходомера и рабочему давлению | |||
|
Присоединение к трубопроводам |
Фланцевое, сварное | |||
|
Примечания: * Условный проход DN100 только для расходомеров моделей МРи 800, МРи,600, МРи 200 ** Указанные расходы газа приведены для расходомеров с внутренними диаметрами, равным условным проходам. Фактические диапазоны расходов вычисляются исходя из фактических геометрических размеров расходомеров для минимальной и максимальной скоростей потока. *** По специальному заказу. | ||||
наносится на титульный лист руководства по эксплуатации в верхнюю центральную часть типографским способом и на фирменную табличку методом лазерной гравировки.
Комплектность средства измеренийТаблица 3
|
Наименование |
Количество, шт |
|
Расходомер газа ультразвуковой MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
осуществляется по документу МП 0064-2-2013 «Инструкция. ГСИ. Расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 4 июня 2013 г.
Основные средства поверки:
- Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017 по ГОСТ Р 8.618-2014, диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16000 м3/ч, СКО от 0,01 до 0,03, НСП от 0,05 до 0,12, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до 0,11%;
-
- программа расчёта скорости звука AGA-10(свиgетельство об аттестации 61013-15);
-
- нутромер микрометрический НМ, диапазон измерений от 50 до 1450 мм, пределы допускаемой погрешности ±10 мкм (Регистрационный № 35818-13);
-
- термометр цифровой с первичным термопреобразователем сопротивления CTH 6200, диапазон измерения от минус 50 до +250°С, пределы относительной погрешности ±0,05 °С (регистрационный № 25195-13);
-
- преобразователь давления измерительный АИР 10/М, диапазон измерения до 2,5МПа, пределы относительной погрешности ±0,1% (регистрационный № 31654-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам газа ультразвуковым MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200ТУ 4213-009-00153672-2007 Расходомеры газа ультразвуковые MPU моделей MPU1200, MPU800, MPU600, MPU200». Технические условия
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ИзготовительОбщество с ограниченной ответственностью Завод «Саратовгазавтоматика»
ИНН 6451105825
Адрес: 410008, г. Саратов, Лопатина Гора, д. 7
Телефон: (8452)52-82-85
Факс: (8452)47-07-74
E-mail: sargazav@sargazav.ru
Web-сайт: www.sargazav.ru,www.gazauto.gazprom.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, РТ, г. Казань, ул. 2-ая Азинская, д. 7а
Телефон: (843) 272-70-62
Факс: (843) 272-00-32
E-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
