ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа турбинные СГТ16Э (далее счетчики) предназначены для измерений объема неагрессивного, неоднородного по химическому составу природного газа по ГОСТ 5542-87, воздуха, азота и других неагрессивных газов с плотностью не менее 0,67 кг/м³, а также температуры и давления для пересчета измеренного объема к стандартным условиям по ГОСТ 2939-63.

Счетчик состоит из преобразователя расхода газа турбинного ПРГТ и электронного отсчетного устройства БЭ-СГТ16Э, объединенных в единую конструкцию, термометра платинового технического ТПТ-17 (Госреестр № 21603-06 или 46155-10) (далее ТПТ) и преобразователя давления измерительного СДВ (Госреестр №28313-11) (далее СДВ).

Принцип действия счетчика основан на преобразовании скорости потока газа в обороты турбины, передаче измеренной информации от ПРГТ, ТПТ и СДВ в ЭК, обработке полученных данных и вычислении измеренного и приведенного к стандартным условиям объема газа.

Счетчик выпускается в нескольких исполнениях в зависимости от максимального значения расхода измеряемого газа и верхнего предела измерений абсолютного давления, а также в зависимости от наличия или отсутствия масляного насоса.

Счетчик обеспечивает:

• - измерение и индикацию суммарного объема при рабочих условиях, температуры и абсолютного давления измеряемой среды;

• - индикацию расхода измеряемой среды, коэффициентов сжимаемости и коррекции;

• - приведение измеряемого объема и объемного расхода к условиям по ГОСТ 2939-63;

• - автоматический переход при вычислении приведенного объема и расхода к подстановочным (договорным) значениям параметров газа (давления и (или) температуры), при выходе температуры и (или) давления газа за пределы диапазона измерений, а также при отказе датчиков, измеряющих данные параметры с индикацией этих параметров в главном меню;

• - индикацию текущего времени и даты;

• - индикацию параметров, введенных в память ЭК оператором (процентное содержание диоксида углерода (СОг) и азота (N2) в измеряемом газе, подстановочные значения температуры и давления, плотность и подстановочный коэффициент сжимаемости измеряемого газа; номера абонента и напряжение внутренней батареи питания) и сообщений о режиме расчета объема (с использованием измеренных или подстановочных значений температуры, давления и коэффициента сжимаемости);

• - создание часового архива, суточного и архива событий с возможностью вывода данных из архивов на внешние устройства по каналу RS232/RS485;

• - передачу по каналу RS232/RS485 (по запросу от внешней ЭВМ) параметров от датчиков первичной информации в режиме реального времени.

Счетчики допущены к применению во взрывоопасных зонах класса 1, категории НА, группы Т1...Т4 (классификация - см. ГОСТ 30852.9-2002, ГОСТ30852.11-2002) в соответствии с присвоенной маркировкой взрывозащиты, ГОСТ 30852.13-2002 и руководством по эксплуатации изготовителя.

Внешний вид и места пломбирования приведены на рисунках 1 и 2.

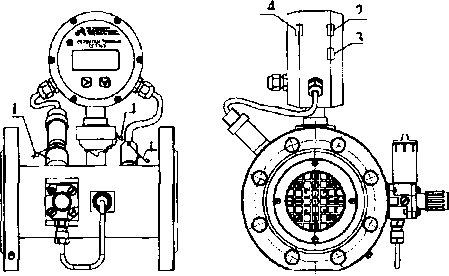

Рисунок 1 - Счетчик на расход более 100 м³/ч

На рисунках 1 и 2 обозначено: 1 - пломба ОТК, 2 - контрольная этикетка ОТК,

3 - знак поверки, 4 - пломбирование контрольной этикеткой при вводе в эксплуатацию По заказу потребителя счетчик поставляется без ТПТ и СДВ.

Программное обеспечение, записанное в микроконтроллер МК, производит обработку данных, поступающих от ПРГТ, ТПТ и СДВ, расчет рабочего и стандартного, расходов и объемов и выводит результаты измерений на индикацию. Программа формирует часовой и месячный архивы. МК имеет многократно программируемую память и доступен для записи через технологический канал JTAG, расположенным на печатной плате. Канал JTAG доступен только при нарушении пломб и открытии передней крышки корпуса. Идентификационные данные программного обеспечения, записанного в СГТ16Э, приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню "высокий", в соответствии с Р 50.2.077-2014.

Условное обозначение счетчика, максимальный и минимальный расход, порог чувствительности, диаметр условного прохода приведены в таблице 2.

Таблица 2 - Условные обозначения счетчиков в зависимости от расхода

Примечание - Символ "К" добавляется в обозначение счетчика, укомплектованного ТПТ и СДВ.

Таблица 3 - Метрологические характеристики

Таблица 4- Основные технические характеристики

наносится типографским способом на титульные листы паспорта и руководства по эксплуатации, и фотохимическим способом на лицевой панели счетчика.

Таблица 5 - Комплектность средства измерений

осуществляется по документу ЛГФИ.407221.051 МИ ГСИ. Счетчики газа турбинные СГТ16Э. Методика поверки, утвержденному ФГУП "ВНИИМС" в июле 2011 г.

Основные средства поверки:

- установка поверочная расходомерная для счетчиков газа УПСГ, диапазон расходов от 1 до 4000 м³/ч, погрешность измерений не более ± 0,35 % (Госреестр №14431-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на самоклеящуюся этикетку и в паспорт.

приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

ГОСТ 28724-90 Счетчики газа скоростные. Общие технические требования и методы испытаний.

ЛГФИ.407221.051 ТУ Счетчики газа турбинные СГТ16Э. Технические условия.

Акционерное общество «Арзамасский приборостроительный завод имени П. И. Пландина» (АО «АПЗ»)

ИНН 5243001742

Адрес: 607220, г. Арзамас, Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а

Телефон: +7 (831-47) 7-91-20, 7-91-21

Факс: +7 (831-47) 7-95-77, 7-95-26

E-mail: apz@oaoapz.com

Web-сайт: www: oaoapz.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
