О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 28761/2 «Счетчики холодной и горячей воды турбинные MeiStream»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями фирмы «Sensus GmbH Hannover» от 02 мая 2017 г. № б/н приказываю:

• 1. Внести изменения в описание типа на счетчики холодной и горячей воды турбинные MeiStream, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 35547-07, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 28761/2 «Счетчики холодной и горячей воды турбинные MeiStream» на последующие 5 лет.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнрниюыистоящепа приказа оставляю ца собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 00E1036ESFD611E780O5E0071BB8A26129 Кому выдан: Шалаев Антон Павлович

Действителен: с 04.07.2017 до 04.07.2018

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «10» июля 2017 г. №1527

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды турбинные MeiStream

Счетчики холодной и горячей воды турбинные MeiStream предназначены для измерения объема холодной и горячей воды.

Счетчики холодной и горячей воды турбинные MeiStream состоят из корпуса и измерительной вставки со счетным устройством. Счетчики холодной и горячей воды турбинные MeiStream могут устанавливаться на горизонтальном, вертикальном и наклонном трубопроводах с минимальными прямолинейными участками 3DN перед и 1DN после счетчика. Счетное устройство содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Кинематическая связь турбинки с ведомым элементом счетного устройства осуществляется магнитной муфтой, благодаря силам магнитного взаимодействия через герметичную стенку, изолирующую счетное устройство от измеряемой среды. Конструктивно магнитная муфта защищена от воздействия внешнего магнитного поля.

Вода через входное отверстие корпуса направляется в измерительную вставку и приводит во вращение турбинку и через выходное отверстие корпуса вытекает в трубопровод. Скорость вращения турбинки пропорциональна расходу воды. Редуктор счетного механизма непрерывно приводит суммарное количество оборотов турбинки к значению объема протекшей воды.

Для дистанционной передачи показаний в счетчиках могут использоваться датчики импульсов типа Reed RD (герконовые) или датчики импульсов оптические типа Opto OD или индукционные датчики импульсов типа HRI. Передатчики импульсов заказываются и приобретаются отдельно.

У датчиков импульсов типа Reed RD цена импульса 0,1 м³ или 1 м³ для счетчиков с номинальными диаметрами от DN 40 до DN 125 и 1 м³ или 10 м³ для счетчиков с номинальным диаметром DN 150, у датчиков импульсов типа Opto OD цена импульса 0,001 м³ или 0,01 м³ для счетчиков с номинальными диаметрами от DN 40 до DN 125 и 0,01 м³ или 0,1 м³ для счетчиков с номинальным диаметрам DN 150, а у датчиков типа HRI цена импульса программируемая.

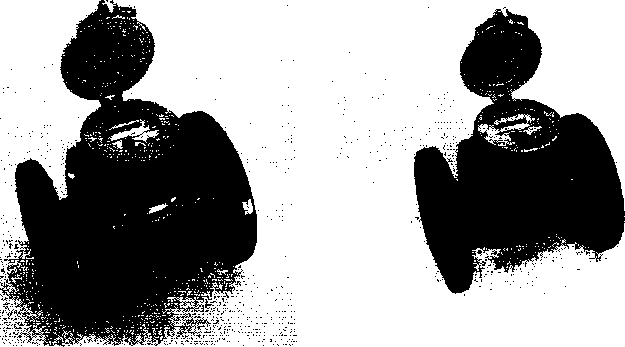

Общий вид счетчиков холодной и горячей воды турбинных MeiStream представлен на рисунке 1.

Пломбирование счетчиков холодной и горячей воды турбинных MeiStream осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу или специальную мастику. Свинцовая (платсмассовая) пломба навешивается на внешнюю боковую сторону счетчика посредством проволоки, проведенной через отверстие в шляпке винта, соединяющей измерительную камеру и счетный механизм. Специальная мастика устанавливается в углубление композитного фланца. Место пломбировки счетчиков холодной и горячей воды турбинных MeiStream представлено на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной и горячей воды турбинных MeiStream

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на верхнюю часть шильдика, установленного на счетный механизм счетчика холодной и горячей воды турбинного MeiStream лазерным способом и в верхнюю часть титульного листа паспорта типографским способом.

Таблица 3 - Комплектность счетчиков холодной и горячей воды турбинных MeiStream

осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

Основные средства поверки:

- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда, соответствующий ГОСТ 8.374-2013 в диапазоне значений от порога чувствительности до 1,1 от номинального расхода поверяемого счетчика с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3;

- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда транспортируемый, соответствующий ГОСТ 8.374-2013 в диапазоне значений соответствующему диапазону расхода поверяемого счетчика на месте эксплуатации, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков холодной и горячей воды турбинных MeiStream, а также на свинцовую (пластмассовую) пломбу или специальную мастику в соответствии с рисунком 2.

приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие условия

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические условия

МОЗМ МР 49-1 Счетчики воды, предназначенные для измерения холодной питьевой воды и горячей воды

Sensus GmbH Hannover

VATreg.no.: 01/DE 115507611

Адрес: Германия, Meineckestrasse 10, D-30880 Laatzen

Телефон (факс): 0049 5102 74 3131 / 0049 5102 74 3110

Web-сайт: www.sensus.com

E-mail: jens.schulz@xyleminc.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): 8 (843) 272-70-62, 8 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
